Важное в расчетах каркасного дома. Учитываем температуру окружающей среды
От того, какие температуры преобладают в местности, где запланировано строительство, зависит, будет ли в новом доме тепло (если, конечно вы не строите легкий домик для дачи только с летним проживанием).
Для расчета вам потребуется таблица с указанием коэффициента сопротивляемости теплопередачи выбранных для строительства основных материалов. Расчет необходимо выполнять как для конструкции стен, так и для конструкции кровельного пирога, чтобы тепло не уходило через чердачное перекрытие «на ветер».
На основании таких расчетов вы получаете минимальную толщину кровельного пирога и стен, достаточную по коэффициенту сопротивления теплопередаче тому, чтобы дом был теплым.
Нюансы при расчете крыши
Отдельное внимание следует уделить конструкции крыши с учетом преобладающей в вашей местности розы ветров и силе давления воздушных масс
Особенности расчета фундамента
Самым простым вариантом свайного фундамента считается винтовой. Он быстрее всего возводится и требует меньших затрат.
Дополнительные критерии, о котором нужно помнить всегда — пучинистость грунта и глубина залегания подземных вод. Если руководствоваться в расчетах только параметрами самого дома, и не учитывать этих факторов, то недостаточное заглубление свай или ленточного фундамента может привести к тому, что при замерзании расширяющийся грунт просто «поднимет» ваш дом, что однозначно приведет к деформациям в его силовой конструкции.
В завершение остается добавить банальный совет: чтобы дом был надежным, прочным, теплым и прослужил вам долго — поручите проведение расчетов специалистам по проектированию.
Красивые примеры
- Наиболее органично небольшие каркасные дома смотрятся в «деревенских» экстерьерах. Для облицовки можно использовать доски, евровагонку или блок-хаус, а также сайдинг, имитирующие деревянную или каменную поверхность. Интересно смотрится сочетание 2–3 фактур. Увеличить площадь, не прибегая к укреплению фундамента и увеличению сметы можно, организовав просторное крыльцо, открытые веранды или балконы.
- Стиль шале или традиционно русский интерьер тоже довольно просто воплощаются при отделке «каркасника» 6 х 6 м.
- Ценителей современных стилей, таких как лофт, хай-тек, небольшие каркасные дома привлекают лаконичностью, простотой геометрических форм, экологичностью.
- Не сдает своих позиций каркасный дом в классическом стиле, для которого характерны строгость и симметричность форм, элегантность. Все большую популярность обретают фахверковые «каркасники».
О том, как построить каркасный дом 6х6, смотрите в видео ниже.
Какие факторы влияют на расценки по сборке каркасника?
На стоимость монтажа влияют некоторые факторы, которые надо учитывать при формировании цены на работу строительной бригады. Дополнительные расходы при постройке дома могут быть вызваны:
- Расстояние места стройки от города. Чем дальше строительная площадка, тем выше оплата за транспортные расходы. Причем это касается и доставки материалов, и доставки строительной бригады. Иногда приходится арендовать автобус или подумать о строительной бытовке для ночевки бригады на вашем участке.
- Сложность проекта. Если ваш дом больше похож на шедевр мировой архитектуры, у него есть сложные купола, огромное количество выступов, колонны, балконы, сложные лестницы, строительная бригада может увеличить оплату.
- Необходимость в аренде строительной техники, устройстве строительных лесов и пр. Все это дополнительно оплачивается заказчиком.
- Необходимость докупать тот или иной строительный материал. Иногда бывает так, что материал рассчитан не точно (особенно это касается расходников – гвоздей, шурупов, болтов, саморезов и пр.), и строителям приходится самим докупать необходимый материал.
- Простой. Когда строительная бригада готова приступить к работе, а материал по каким-то причинам задерживается, вам придется оплатить некоторую сумму за простой строительной бригады.
Простой бюджетный каркасный дом
Особенности
Каркасное строительство предполагает использование древесных каркасов и различных видов утеплителей. Конструкции такого типа отличаются простотой. При строительстве подобных зданий применяется относительно мало материалов. Начинаются монтажные работы с расчета всех параметров и составление подробного плана дома. Проектирование каркасных домов предполагает несколько последовательных этапов.
Планирование габаритов здания
Важно сразу определиться какие размеры будет иметь каркасный дом. Технически подобные конструкции имеют ограничение только по высоте
Все остальные характеристики можно адаптировать под личные потребности человека или семьи.
Проектирование отдельных комнат. На этом этапе владельцы оптимизируют параметры помещений под себя. Здесь выбирается место их расположения, размеры, форма, месторасположения окон и другое.
Выбор строительных материалов. Следует понимать, что каркасный дом – это не только дерево. При его строительстве могут применяться различные вещества, которые нужны при отделке стен, формировании кровли, утеплении.
Расчет количества материалов. Этот шаг зависит от всех остальных процедур, так как они тесно связаны между собой.
Расчет строительных материалов для каркасного дома невозможно осуществить идеально точно. Всегда существует небольшая погрешность, которую нужно учитывать. Она зависит от следующих характеристик:
- некачественные материалы. Древесина и другие продукты могут отличаться качеством, что не всегда позволяет использовать их в полном объеме;
- кратность продукции. Многие изделия выпускаются со стандартными габаритами, поэтому не всегда можно точно высчитать нужное количество;
- ошибки при монтаже. Работа с любым материалом предполагает использование инструмента, с помощью которого невозможно получить идеальные замеры или правильно сформировать конструкцию.
Проект каркасного дома
Планируя возведение частного малоэтажного жилья в Москве своими руками, можно принимать за основу среднее время постройки дома по каркасной технологии. Оно составляет максимум 2 месяца. Можно возвести не только жилой дом, но и гараж, баню и любые другие виды строений. Соблюдая все пункты инструкции, можно добиться отличной шумо-, звуко- и теплоизоляции.
План каркасного дома 6 на 6
Считается, что строительство своими руками всегда требует расходов на 10-20% процентов больше запланированной суммы. Но, даже если учитывать этот факт, каркасное строение потребует гораздо меньше затрат, чем кирпичное или блочное здание. А сведённые к минимуму теплопотери помогут сэкономить на коммунальных платежах.
В проектной организации или у частных дизайнеров можно выбрать готовый стандартный проект каркасного жилища (одноэтажного 6х6, двухэтажного, с мансардой, с гаражом) или заказать индивидуальный вариант.
Преимущество распространённого проекта 6х6 очевидно, ведь стандартная длина доски как раз составляет 6 м. Процесс строительства, не осложнённый дополнительными проблемами по поиску нестандартных материалов, пойдёт гораздо быстрее.
Технология строительства каркасного дома
Каркасный дом 6х8 с мансардой предполагает наличие двух этажей. На втором этаже располагается мансарда, первый уровень является жилым. Выбраны стандартные конструктивные особенности:
- Для теплоизоляции помещений используется пеноплекс и минвата;
- Толщина перекрытий и стен – 0,15 м;
- Толщина стропил – 0,2 м.
Размеры 6х6 и пристройка к нему, рассказывает Касумов Александр
https://youtube.com/watch?v=LWJqGNjAsnY
Фундаментные работы
Устойчивость и долговечность будущего дома зависит от качества фундамента. Каркасно щитовой дом 6х8 с мансардой будет давать небольшую нагрузку на основание, при учете непучинистого грунта можно остановится на монолитном ленточном фундаменте с параметрами: высота цоколя и глубина заложения – 0,5 метров, ширина ленты – 0,4 метра.
Потребуется арматура d-12 мм, материал необходим для армирования бетона, процесс выполняется в 3 прутка и 2 армопояса. С помощью вязальной проволоки выполняется перевязка прутьев. Из бруса 50х50 и 1-сантиметровой фанеры делается опалубка, для здания 6х8 метров потребуется 18 м3 бетона.
Снимается верхний слой грунта и застилается геотекстилем, после укладывают керамзит. Заливается бетон и ожидается полное высыхание. Необходимым пунктом является гидроизоляция цоколя, процесс проводится с использованием битумной мастики.
Строительство стен каркасного дома 6х8
Потребуется доска 150х150 для обустройства нижней обвязки и лаг пола по прокладочной доске. В качестве прокладок используется материал из вспененного полиэтилена. С использованием оцинкованных саморезов 100х5 происходит соединение и фиксация досок. Для нижней обвязки потребуется установить две доски параллельно друг другу на расстоянии 10 см. С шагом 1-1,5 м происходит соединение досок, а также и на каждом углу фундаментной ленты. Утеплителем заполняются получившиеся зазоры.
Проект каркасного дома 6х8 с мансардой предусматривает использования гибкой кровли. Устанавливается коньковый брус – это первый этап возведения каркасного фронтона. Доска 150х50 также используется в качестве межэтажного перекрытия, а полученные ячейки заполняются минеральной ватой.
Для обустройства кровли потребуется следующий материал: битумная черепица, обрешетка, брус 50х50, в качестве ветрозащиты можно использовать полиэтиленовую пленку плотностью 140 грамм/м2.
Монтаж дверей и окон, утепление строения
После обустройства кровли приступают к установке дверей и окон, первым делом монтаж стеклопакетов производят в мансарде каркасного дома, а после всех остальных. Монтаж первой двери происходит с самой дальней комнаты, такая технология позволит не испортить уже установленное полотно.
Перед тем, как приступать к утеплению минеральной ватой каркасно щитового дома 6х8 с мансардой требуется произвести обшивку, чтобы материал не вылетел на улицу.
Технология утепления:
- Стандартные параметры листов минеральной ваты – 600х800х50;
- Враспор между опорными брусьями укладывается минвата;
- Часто пласты не соответствуют необходимым размерам, в этом случае используется строительный нож для корректировки.
Канализация, электроснабжение, вентиляция и отопление
В проекте каркасного дома 6х8 предусмотрена в качестве обогрева дровяная печь-камин. Под конструкции требуется сделать легкий фундамент. За счет конструктивных особенностей каркасного строения естественная вентиляция невозможна, не считая окон и открытой входной двери. Для создания комфортного микроклимата в помещениях необходима установка рекуператора. Такое устройство позволяет нагревать подаваемый воздух.
Для безопасной эксплуатации и проводки электричества потребуется следующие устройства и материал: для подвода – кабель 5х6, автомат 16-40 А в количестве 10 штук, распределительные щиты и коробки, двухполюсный входной автомат.
В качестве канализации для каркасного дома 6х8 можно использовать автономный септик, устройство и обустройство потребует немалых денег, но комфорт будет заметен сразу.
Внутренняя и внешняя отделка
Выбор материала для внутренней отделки помещений – дело каждого, но как показывает практика, чаще всего используется дерево. Работы начинаются с мансардного этажа.
Внешняя отделка дома начинается с укладки ветроизоляции, материал выпускается в рулонах, крепление происходит с использованием строительного степлера. В качестве материала для обшивки можно использовать всю ту же вагонку, но предварительно требуется обработать поверхности влагозащитной грунтовкой от образования грибков и плесени. Ветровые доски и свесы кровли обшиваются пластиков.
Как снизить расходы на сборку каркасника?
Как мы видим, стоимость м2 монтажа– это значительная статья расходов на ваше каркасное жилье. Поэтому закономерно встает вопрос: как можно сэкономить на оплате работы по сборке? Рассмотрим самые распространенные варианты.
- Самостоятельное каркасное строительство. На самом деле построить каркасный дом не так сложно, а наличие подробной информации в свободном доступе поможет разобраться в сборке даже тем, кто имеет весьма отдаленное отношение к стройке. Причем самостоятельно можно выполнить любой вид работ – начиная от заливки фундамента, транспортировки материала и заканчивая покрытием кровли гибкой черепицей. О том, как самостоятельно построить свое жилье, читайте тут. Дом можно и утеплить своими руками.
- Сэкономить можно, нанимая малоопытную бригаду. Однако вам придется исполнять роль прораба, проверяя качество и давая указания. Этот способ работает, если вы имеете знакомых, желающих подработать.
- Нелегальные строители. Нелегальные строительные фирмы имеют цену на порядок ниже тех, кто оплачивает налоги и имеет разрешение. Однако небольшие фирмы часто пытаются обмануть заказчика – пропуская некоторые обязательные этапы работы и не соблюдая технологии каркасного строительства. Их оплата зависит от скорости работы, поэтому чтобы быстрее закончить сборку и получить свои деньги, недобросовестные строители делают более широкий шаг стоек, пропускают обвязку и пр.

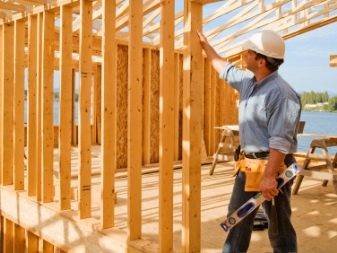

Монтаж пола и каркаса стен
Таким образом, если вы хотите сэкономить на возведении дома, вы должны либо лично заниматься стройкой, либо контролировать каждый этап. Не нанимайте слишком большую бригаду, так как это скажется на увеличении цены. Для каркасного строительства хватит 4-5 человек.
Правильное хранение бруса и пиломатериалов
Они пока не в курсе дела, что и опытные мастера возводят скелет от 2 до 3 недель, а своими руками, да первый раз (хоть и с помощниками) — это на месяц, не меньше. А потом на доски нападёт плесень, пойдут волны от неправильного положения, влаги и из-за перегрева под плёнкой. На траву у дома никогда не сгружайте пиломатериалы. Сейчас они дорогие. Из доски, у которой естественная влажность, получается отличный каркас дома.
Правильное хранение пиломатериалов:
Если будете неправильно хранить доски, они испортятся и придётся покупать другие. Не лучше ли сделать укрытие? Поступайте так:
- Там, где планируете сложить доски или пиломатериалы на скелет дома, сразу скосите траву. Влаги в верхнем слое земли станет меньше, ведь корни растений её сохраняют.
- Возьмите доску-дюймовку 1,5 м и режьте из неё подкладки. Нужно примерно до 12 шт. на 1 м3 если доски шириной 4 или 5 см. Подкладки положите под слой досок, которые будете выкладывать штабелями. Если дощечки шириной 2 или 3 см, то нужно подкладывать до 20 шт.. Эти подкладки вы можете использовать потом, когда будете делать полы или обрешётку для кровли.
- Нужны евро поддоны. В них вы будете складывать дощечки. Чем ровнее установите поддоны, тем лучше сохранятся ровными доски. Можете и в 2 пласта укладывать поддоны, так воздух между досками лучше циркулирует.
Часто сразу делают навес, под которым удобно хранить доски. Оптимально возводить от 2,5 до 3 м шириной и длинным от 14 до 18 м. Под одним краем навеса будете хранить пиломатериалы, под другим поставите верстак. Он длинный, у него есть пила торцовочная, которой удобно производить раскрой досок и другие подручные работы.
Что нужно учитывать при строительстве?
При возведении дома следует учитывать некоторые важные факторы.
Так, планировка каркасного дома 6х8 должна быть отображена в максимально подробном проекте, содержащем схему коммуникаций (водоснабжения, сети электрики, отопительной системы). Кроме чертежа, можно создать визуализацию вашего будущего дома при помощи специальной программы.
Размещать каркасный дом 6 на 8 следует на наиболее сухом участке застройки, требуется предусмотреть наличие дренажной системы.
При планировании нужно определиться, будет ли эксплуатироваться ваш дом круглый год либо только в теплую пору года. Исходя из этого подбираются окна – либо это будет однослойное окно для летней дачи, либо оконные системы, имеющие двойное либо тройное остекление для круглогодичного проживания.
Для возведения каркаса дома используют древесину дуба или лиственницы. Полы, стены и несущая конструкция каркасного дома 6х8 должна быть выполнена из дерева одной породы. Делается это для того, чтобы исключить перекосы. Стыковка элементов должна выполняться максимально тщательно, без зазоров. Пустоты между стоек каркаса и обшивкой в обязательно порядке должны быть утеплены. Для этого используется минвата или пенополистирол. Кроме того, можно комбинировать материалы, добиваясь большего результата.
Обшивка каркаса снаружи выполняется при помощи листового материала либо досок. Монтаж последних производится под углом, что делает укрепляет конструкцию дома, придает ей дополнительную жесткость. Облицовка не фиксируется окончательно в первый год, поскольку имеется хоть и небольшая, но усадка деревянных материалов.
Нижняя обвязка и пол
Для защиты обвязки от воздействия влаги снизу, на фундамент укладывается рубероид или гидроизол. Можно использовать битумную мастику, но она будет дороже рулонного материала. Иногда материалы комбинируют: один раз фундамент покрывается мастикой, а сверху укладывается гидроизоляция.
Сборка каркасного дома начинается с обвязки. Для нее используются доски сечением 15х5 см или брус 15х15 см. Доски укладываются по периметру и выравниваются по внешнему краю фундамента. В нужных местах просверливаются отверстия под шпильки. Второй слой досок укладывается таким образом, чтобы перекрыть нижние стыки досок. Это придает конструкции дополнительную прочность. Проще и быстрее монтаж бруса, но цена его выше, чем досок. К тому же общая несущая способность двойной доски будет выше, чем у одного бруса.
Так выглядят закрепленные лагиИсточник goroddomov.ru
На обвязку устанавливается доска 20х5 см на ребро. Она также выравнивается по внешнему краю фундамента и крепится саморезами. Лаги монтируются из досок такого же сечения. Крепятся саморезами или специальными уголками. Шаг установки – 30–60 см.
Следующий этап – утепление
Здесь важно подобрать качественный утеплитель
Стыки с лагами обязательно заделываются герметизирующими материаламиИсточник 9dach.ru
Для устройства чернового пола используется обрезная доска 10х2,5 см. Поверх нее укладывается фанера толщиной 0,5–0,6 см. Можно укладывать листы фанеры сразу без настила из досок. В этом случае толщина листов должна составлять минимум 1,5 см. Такой вариант быстрее, но в некоторых случаях дороже. Подобно кирпичной кладке, фанера укладывается в разбежку. Промежуток в несколько сантиметров между листами компенсирует расширение при повышении влажности воздуха.
Закладка фундамента
Одним из существенных преимуществ каркасного дома является возможность использования для него фундамента практически любого типа, что обусловлено небольшой нагрузкой, оказываемой строением на основу. Ограничивающим фактором в данном случае может выступать лишь тип грунта на участке, а также размер бюджета, выделенного на строительство.
Таким образом, выбор типа фундамента осуществляется будущим владельцем жилья по своему личному усмотрению.
Фундамент свайно-винтового типа
Это наиболее распространенный и востребованный тип фундамента, используемого при возведении каркасных домов. Его популярность объясняется простотой сооружения и невысокой стоимостью расходных материалов. Кроме того, свайно-винтовой фундамент чрезвычайно практичный и универсальный, его можно использовать на грунтах практически любого типа, за исключением скалистых.
Практика показывает, что особенно актуален и практически незаменим такой фундамент в заболоченных местностях, где твердые слои грунта располагаются достаточно глубоко, из-за чего обустройство какого-то иного фундамента требует колоссальных финансовых и трудовых затрат.
Мелкозаглубленный фундамент ленточного типа
Данная разновидность фундамента также является удачным выбором при строительстве каркасного дома, для которого такая основа подходит в полной мере. На обустройство этого фундамента требуются довольно скромные финансовые вложения, что является его несомненным плюсом. Кроме того, он достаточно прочный и надежный, что позволяет обустраивать в самом доме бетонные полы.
В то же время мелкозаглубленный ленточный фундамент характеризуется достаточно высоким уровнем хрупкости, в связи с чем при его обустройстве требуется точное соблюдение всех технологических нюансов. В отличие от свайно-винтового, данный тип фундамента невозможно использовать на болотистых почвах, а также в местах близкого залегания грунтовых вод.

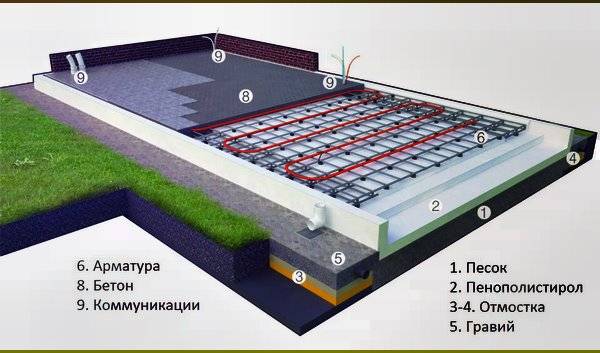

Плитный фундамент
Последние тенденции в каркасном строительстве свидетельствуют о том, что все более востребованным в данной нише становится плитный фундамент. Он крайне экономичен, но при этом характеризуется невероятной универсальностью, высоким уровнем надежности и потрясающей долговечностью, что делает его превосходным выбором для тех, кто хочет получить максимум качества при минимуме вложений.
Нередко, вместо стандартной монолитной плиты, прибегают к обустройству плитного фундамента, оснащенного ребрами жесткости.
Завершающий этап — возведение кровли дома
Для удобства и безопасности можно смонтировать временный пол, используя толстую фанеру. Первым делом возводятся стропила.
Для этого возьмите брусья 50 х 150, их края стыкуют торцевым соединением под углом 50°. Далее нужно изготовить обрешетку крыши. В качестве кровельного покрытия подойдут ондулин, профлист и др.
Далее можно приступать к обшивке каркаса и внешней и внутренней отделке дома. Для отделки наружных стен можно использовать сайдинг. Он отличается долговечностью и простотой в обслуживании.
Каркасный дом своими руками строится достаточно легко.
Однако соблюдать все правила необходимо. Несмотря на то что дом данного типа возводится быстро, не спешите. Лучше заранее продумать каждый этап работы.
Каркасный дом 6 на 8 – это идеальный вариант частного дома, поскольку его возведение требует относительно небольшого количества материалов и сил, ведь не обязательно обращаться к специалистам за помощью, можно построить каркасный дом 6 на 8 своими руками, зная нюансы и тонкости.
Проекты домов
Каркасно-щитовой дом с мансардой или террасой – это мечта многих людей. Для того чтобы его соорудить, необходимо ориентироваться на имеющиеся в сети проекты данных сооружений. Они позволяют создать наиболее удачную планировку, предусмотрев правильную конструкцию сооружения.
Каркасный дом 6 на 6
Двухэтажный каркасный дом 6 на 6 – это здание, которое подходит прежде всего для самых маленьких участков. На первом этаже такого сооружения можно разместить прихожую и общую комнату с кухней. Последние два помещения могут быть объединены между собой для того чтобы расширить пространство.
Схема постройки 6 на 6 м.
На верхнем этаже проект двухэтажного каркасного дома 6 на 6 метров позволяет организовать либо одну большую спальню, либо две незначительных по своей площади комнатки для отдыха.
Санузел лучше всего разместить на первом этаже, выделив ему небольшой участок. Это можно сделать даже под лестницей на второй этаж, что позволяет существенно сэкономить свободное пространство, которым каркасный дом двухэтажный 6х6 метров не может похвастаться.
Каркасный дом 6 на 8
Двухэтажный каркасные дома 6 на 8 метров тоже пользуются существенной популярностью. Они позволяют более рационально организовать пространство здания. Главное для этого – продумать правильную планировку. Она должна основываться на количестве членов семьи, а также предназначении сооружения.
Расположение помещений строения.
Каркасный двухэтажный дом 6х8 метров позволяет организовать мансарду, балконы и многие другие элементы, которые будут не только красивым дополнением здания, но и его важной функциональной частью. https://www.youtube.com/embed/A8LT1AxcfT4
Каркасный дом 9 на 9
Проект каркасного двухэтажного дома 9 на 9 метров отличается тем, что он позволяет, кроме обязательных комнат дополнительно еще выделить помещения для кабинета, столовой или же гостевой.
Земляные работы, фундамент
На непучинистых или слабопучинистых грунтах при низком (более 2 м) УГВ закладывают ленточный мелкозаглубленный или столбчатый фундамент. Это наиболее экономичный вариант под каркасные дома своими руками, который послужит достаточно надежным основанием для постройки 6х6м.
Если почва глинистая, болотистая или неоднородная, близки грунтовые воды, дом расположен в низине, выбор останавливают на плитном или свайном фундаменте.
Предварительно снимают верхний плодородный слой. Это делают обязательно, строительные нормы не рекомендуют опирать сооружения на богатое органикой основание. Из-за разложения растительных остатков велика вероятность проседания конструкций.
Габариты сооружения размечают на местности с помощью колышков и шнура габариты. Диагональ дома 6х6 м равна 8,485 м.
Общая операция для железобетонных монолитных, сборных или столбчатых фундаментов – рытье котлована и устройство щебеночной или песчаной подушки. Под отдельностоящие выкапывают ямы, под ленту – траншею. Заглубляются на 40-50 см, укладывают геотекстиль. Он убережет дренирующий слой от размывания и заиливания.
Сверху укладывают подушку толщиной 15-20 см из непучинистых материалов – щебня, гравия, крупнозернистого песка. Уплотняют ручной трамбовкой или поливают водой. Ширина полосы — 30-40 см. Под плиту – на 20 см больше внешних размеров здания, под столбы – 40х40 см.
В траншею устанавливают опалубку, монтируют арматурные каркасы. В углы укладывают изогнутые прутья длиной не менее 4 м. Их закрепляют вязальной проволокой к основным стержням. Заливают бетон М200-300.
Столбики выкладывают из глиняного кирпича или бетонных блоков. Можно возвести отдельностоящие опоры из асбоцементных или полимерных труб, которые будут играть роль опалубки при бетонировании.
Верх конструкций и боковые поверхности покрывают гидроизоляцией – мастикой, рулонными материалами.
На переувлажненных грунтах или торфяниках целесообразно устроить фундамент из винтовых свай. Они не поддаются деформации из-за морозного пучения, обладают высокой несущей способностью. Схема расстановки — в углах, пересечениях стен, шаг не более 3 м. По верху опоры связывают металлическим или деревянным ростверком, равномерно распределяющим нагрузку от строения на заглубленные анкеры.
