Самодельный станок для производства строительных блоков своими руками

Последовательность изготовления шлакоблоков

Сама процедура формирования шлакоблоков достаточно проста. Наловчившись, вы будете тратить на один цикл производства шлакоблоков не более минуты (без учета времени на приготовление строительного раствора и других непроизводственных потерь).

Последовательность операций следующая:

• смазываем форму машинным маслом (только не отработкой!) или другим жидким смазочным материалом;
• укладываем в форму строительный раствор;

прижимаем смесь прессом и включаем мотор на 5-10 секунд;
поскольку под воздействием вибрации и пресса смесь дает некоторую усадку, добавляем раствор и повторяем процедуру

Здесь важно не переусердствовать: шлакоблоки должны иметь одинаковую высоту, но если вы добавите смеси больше, чем нужно, снятие излишков превратится в трудную, ненужную задачу. Со временем вы научитесь дозировать раствор на самодельном шлакоблочном агрегате в необходимых объемах;
поднимаем форму, оставляя изготовленное готовое изделие на месте, если используется вибростанок, именуемый в народе «несушкой», или переносим готовое изделие на место постоянного хранения.. Как видим, самостоятельное изготовление строительных блоков – процедура несложная, если учесть, что при этом, в качестве наполнителя для шлакоблоков можно использовать строительный бой, образующийся на месте ведения строительства

Как видим, самостоятельное изготовление строительных блоков – процедура несложная, если учесть, что при этом, в качестве наполнителя для шлакоблоков можно использовать строительный бой, образующийся на месте ведения строительства.

Никто не мешает использовать при изготовлении шлакоблоков и другой блочной продукции готовые агрегаты, производимые серийно промышленным способом. Как уже отмечалось, если отсутствуют возможности приобрести новый станок, возможен альтернативный вариант – приобретение подержанного. В этом случае вибростанок для производства блоков будет стоить не намного дороже, чем самостоятельное изготовление – 4000-10000 рублей, в зависимости от состояния агрегата.

Изготовление

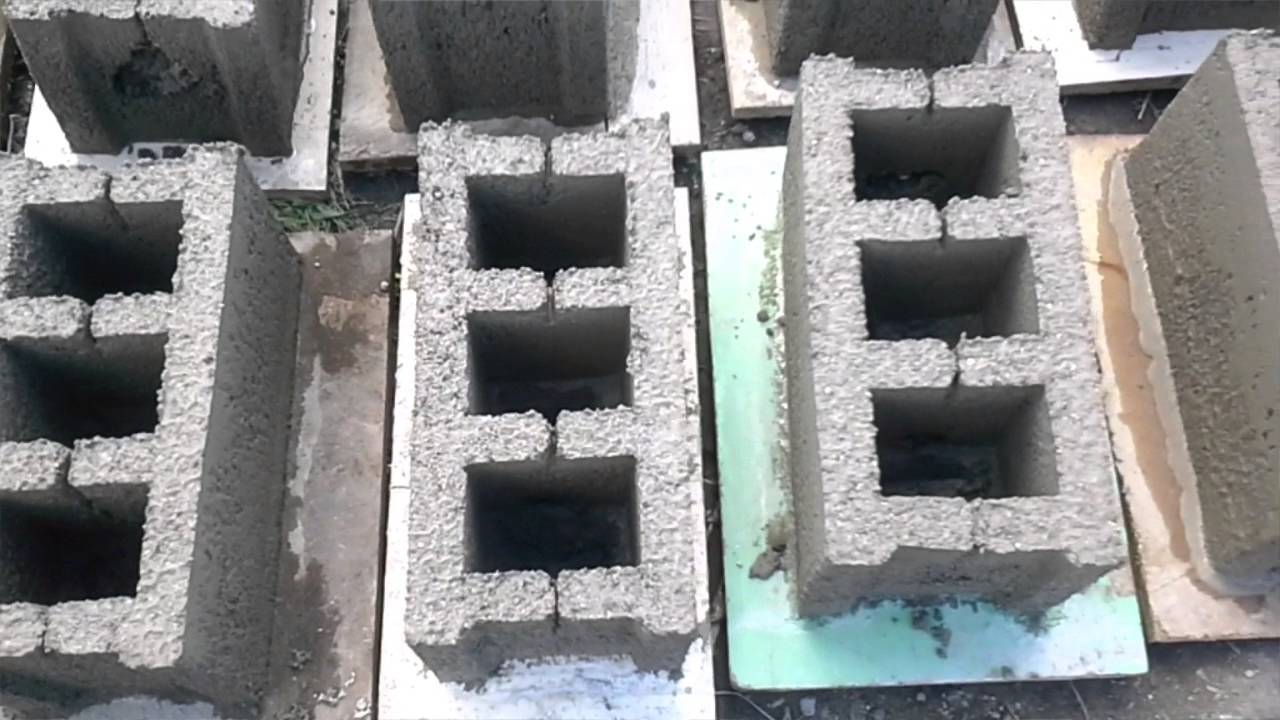

Прежде всего, необходимо отметить, что данный вид материала имеет три основных вида:

1. Первый из них представлен цельным блоком;
2. Второй имеет пустоты, которые не превышают 30% всего объема;
3. Третий тип делается пустотелым на 40%.

Именно это необходимо учитывать, создавая станок для шлакоблоков своими руками.

Чертеж простейшего станка, предполагающего ручное вынимание изделия из формы

Форма

Для начала необходимо изготовить форму, которая и будет служить своеобразным шаблоном для будущих изделий.

• Прежде всего, нужно определиться с размерами одного блока. В стандартном варианте это 40х20х20, но при желании можно задавать собственные габариты.
• Обычно станок для изготовления шлакоблока своими руками предполагает определенную вибрацию, а значит, параметры формы по высоте нужно задавать на 5 см больше. В стандартном варианте это будет выглядеть, как 40х20х25.
• Форму лучше изготавливать из металла толщиной более 3 мм. При этом все сварные швы нужно располагать снаружи, чтобы они не влияли на поверхность конечного продукта.
• Далее нужно сделать специальные вставки, которые бы служили для организации полостей. При изготовлении блоков с 30% пустотой используют три цилиндра диаметром около 8 см, а для 40% полости две вставки в виде трапеции.
• Эти детали можно легко изготовить своими руками из любых подручных материалов, начиная от обрезков труб и заканчивая плотным пенополистиролом.

Простейшая форма на две единицы без внутренних вставок

Виброустановка

Для эффективного производства шлакоблоков необходимо подвергать залитую форму вибрации.

Тогда из нее можно будет извлечь остатки воздуха и равномерно распределить плотный материал по всему объему.

В данном устройстве проблему создания колебаний проще всего решать двумя способами. Первый из них предполагает реализацию этого момента за счет установки электрической катушки с металлическим сердечником внутри. Обычно цена такого механизма невелика и часто встречается в дверных звонках.

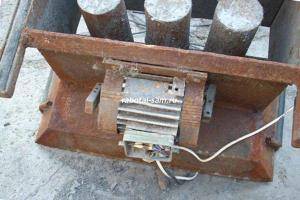

Принцип монтажа двигателя на корпус формы

Однако стоит отметить, что подобный механизм очень ненадежен и не может обеспечить длительной эксплуатации. Также он является очень энергоемким и требует постоянной подстройки.

Второй способ создания колебании заключается в установке электрического двигателя, на рабочий вал которого крепят планку со смещенным центром тяжести. При этом стоит отметить, что данное устройство требует регулировки, чтобы слишком большая вибрация не разбрызгивала смесь в форме.

Данная система включена практически во все чертежи станка для изготовления шлакоблоков своими руками, поскольку для ее реализации можно использовать двигатель даже от стиральной машины, а надежность подобного технического решения проверена годами практического применения.

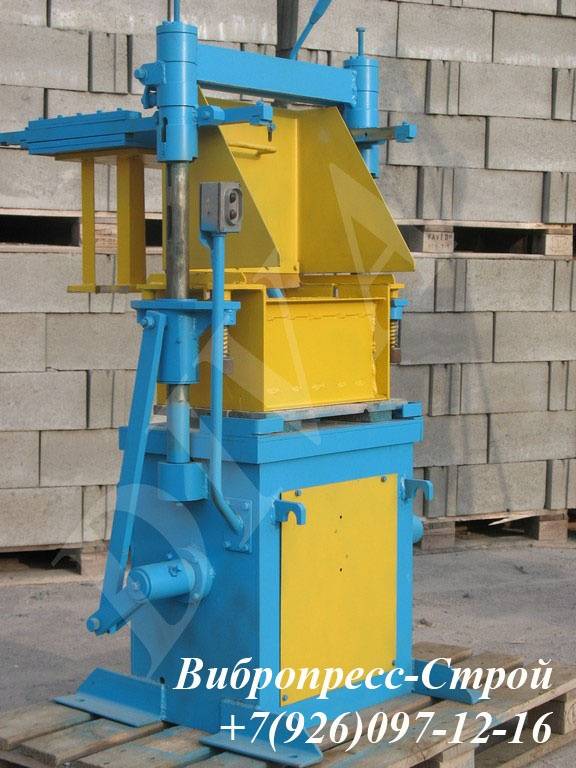

Станок заводского производства с вибрационным механизмом индукционного типа

Установка эксцентрика на двигатель

Каркас и подъемное устройство

Обычно чертежи шлакоблочного станка своими руками изготовленного предполагают размещение формы с двигателем на подвижной станине, к которой прикреплен специальный подъемный механизм. Конструкций подобного устройства существует очень много. Это связанно с тем, что каждый мастер создает данный аппарат исходя из собственных предпочтений, рабочего пространства и условий.

При этом назначение подобной конструкции заключается в том, чтобы осуществлять потоковое изготовление шлакоблока для бизнеса и облегчить выемку конечного изделия из формы. Стоит отметить, что многие мастера изготавливают станок для шлакоблока своими руками состоящий только из многоячеечной формы и вибростола. Все вспомогательные операции они производят вручную.

Именно поэтому прежде чем изготавливать самодельный станок для шлакоблока своими руками необходимо тщательно изучить технический процесс производства и сопоставить его со своими возможностями, площадями и условиями. Это поможет принять правильное решение и выбрать соответствующую конструкцию.

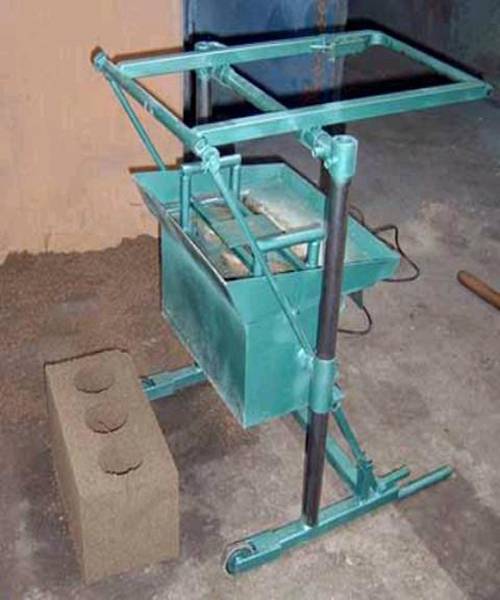

Станок со специальным механизмом для извлечения изделия из формы, выполненный в виде передвижной тележки

Технология изготовления

В случае, когда Вы не планируете масштабные строительные работы, сооружение многоэтажного здания и так далее, блоки можно создать без вибропрессования.

Сборка формы

Сборка формы довольно-таки не сложный процесс. Форму изготовляют из дерева или же металла, её размеры должны соответствовать габаритам будущий шлакоблоков, в среднем это 40х20х20 или же 39х18,8х19 см.

Конструкция состоит из дна и боковых стенок. Грани формы делают из листов металла толщиной 5-6 мм. Стенки сваривают между собой или же в поперечных и продольных стенках производятся насечки болгаркой, с помощью которых они и крепятся.

При желании, а также дабы ускорить процесс, можно собрать форму с несколькими ячейками 2,3,4 и даже 6 или 8. Для этого достаточно увеличить длину и ширину всех граней и между ячейками установить дополнительные перегородки.

Чтобы создать пустотелые блоки к дну при помощи обычных метизов (саморезы или гвозди) прикрепляют цилиндры из дерева или металла, обычно 2-3 штуки. Чтобы сэкономить и облегчить себе работу ещё, вместо цилиндров можно использовать обычные пустые бутылки.

Если Вы используете дерево в качестве стенок формы, то их в обязательном порядке необходимо окрасить масляной краской, дабы раствор не прилипал к дереву.

Производство при помощи формы

В идеале для процесса производства шлакоблоков найти  укромное помещение с хорошей системой вентиляции, ровным полом и сухим воздухом.

Пошаговая инструкция по производству блоков при помощи формы:

1. Для начала все подготовленные компоненты необходимо поместить в бетономешалку, придерживаясь указанных выше пропорций.
2. Когда раствор будет готов, им заполняют форму. Дабы создать пустоты в толще блоков, внутрь формы устанавливают бутылки горлышком вверх, обычно две-три, предварительно заполненные водой.
3. Смесь тщательно утрамбовывают, чтобы она заполнила все пустоты и удалила пузырьки воздуха, ведь чем больше воздуха содержит блок, тем менее он качественный и надежный.

Раствор оставляют на 5-6 часов, после чего бутылки вынимают, а сами блоки оставляют в форме ещё на сутки. После блоки достают и складируют в штабеля в сухом, недоступном для солнечных лучей месте. Просушивают их в течение 28 дней, дабы раствор полностью затвердел и обрёл свою предельную прочность.

Дабы предотвратить потрескивание и другие деформации блоки необходимо первые несколько дней обрызгивать небольшим количеством воды, после чего их стоит обернуть слое полиэтиленовой плёнки.

Производство при помощи вибростанка

Вибростанок позволяет ускорить и облегчить процесс производства шлакоблоков в разы, но цена на такой агрегат довольно не маленькая. Поэтому для одноразового использования лучше станок не покупать или собрать его самому, правда в этом случае Вам потребуются определённые знания в электрике и инженерии.

Цена на станок зависит от трёх основных факторов: производитель, мощность и производительность.

Вот 3 простых шага производства блоков в домашних условиях при помощи вибростанка:

1. Смесь в необходимых пропорциях замешивается в бетономешалке.
2. Раствором заполняют в форму с небольшой горкой. После на 5-10 секунды включается вибратор, раствор осаживается. Процедура повторяется пока до момента, пока прижим не осядет на ограничителе.
3. Потом станок снова включается на 10-15 секунд, и форма снимается, не выключая агрегат.

В течение недели (5-7 суток) блоки сушатся, а их полное затвердевание происходит не раньше чем через месяц.

В случае, когда в состав Вы добавили пластификатор, то уже через несколько часов (7-8) после изъятия блоков из формы их можно переносить и складировать.

Хранятся шлакоблоки в пирамидальных штабелях до ста единиц в каждом штабеле.

Изготовляем простой и недорогой шлакоблочный станок

Как мы уже говорили, существуют более практичные и дорогостоящие установки, где отдельно есть вибростол, форма для засыпки и пресс, который приводится в действие, но наша задача создать эффективный шлакоблочный станок домашнего использования с минимальными затратами. У нас будет форма, которая играет роль и вибростанка, и формы, и пресса одновременно. Рассмотрим, как правильно ее сделать.

ШАГ 1: проектирование и подготовка материалов. Для начала нам надо определить размеры станка шлакоблока. Это сделать проще простого. У нас есть габариты одного шлакоблока: 390х190х190 мм, от них мы и будем отталкиваться. Нам необходимо вырезать из металла 0,2 мм толщиной следующие прямоугольники: 390х190 мм (три штуки), 190х190 мм (два штуки). Можно на 5 мм взять везде с запасом, чтобы кирпичики заливались с запасом.

ШАГ 2: свариваем все вместе. Теперь надо собрать наш станок для изготовления шлакоблоков, но сваривать надо все наружным швом! Это делается для того, чтобы блок получался идеально ровный с нормальными краями, а не заглаженными или деформированными. Поскольку металл толстый, можно использовать любой сварочный аппарат – такой шов положить будет очень просто даже без навыков строителя, причем сильно большая точность нам здесь не надо.

ШАГ 3: делаем «начинку».  Чтобы сделать правильный станок для шлакоблока своими руками, необходимо поместить в него трубы. Берем трубу диаметром 90 мм, нарезам ее тремя кусками по 190 мм (высота шлакоблока), свариваем их параллельно между собой и опускаем в форму. Конечно же, верх трубы необходимо заварить (вырезать круги диаметром 90 мм или купить готовые).

ШАГ 4: делаем сборник. Это специальный фартук, который наваривается вокруг формы, чтобы удобнее было засыпать строительные материалы, можно сделать его в форме лейки. Сварить металлические пластины под углом. Можно сделать своими руками самодельный станок для шлакоблока вообще без фартука, но будет неудобно работать, к тому же, стоимость такого апгрейда техники невысокая.

ШАГ 5: делаем пресс. Собственно, все, что нам необходимо – оказать давление на полусухую смесь. Для этого не надо много денег, изготовление станка для производства шлакоблоков своими руками может быть дешевым. Берем пластину из металла 0,2 – 0,3 мм с размерами 385 х 185 мм (да, чуть меньше нашей формы), потом смазываем верх труб маслом, прикладываем пластину и делаем отпечаток. Теперь вам необходимо вырезать как можно ровнее отверстия в пластике под трубы, можно использовать резак или отдать эту работу специалисту. После этой работы надо просто приварить две ручки сверху пластины, чтобы ее удобно было поднимать.

ШАГ 6: делаем выброустановку. Можно было бы рассказать вам о сложной системе подрамника и эксцентриках на осях, которые приводятся в действие ремнем от двигателя, но народные умельцы нашли способ проще. Надо приварить крепления для двигателя мощностью 0,5 кВт прямо к форме, привинтить его туда и повесить на вал гайку с эксцентриком или хомут типа «щечки». Двигатель наберет обороты и создаст большую вибрацию каркаса – то, что нам и надо.

ШАГ 7: ставим форму на ноги. Чтобы сделать передвижной станок для производства шлакоблоков своими руками необходимо поставить эту заготовку на колеса сразу. Варим рамку с размерами 40х30 мм, привариваем колеса со старой тачки. Все готово. Но этого можно и не делать, поскольку шлакоблоки делаются не очень быстро, материал можно просто складировать рядом или относить.

Собственно, теперь вы построили станок для изготовления шлакоблоков своими руками, можно поздравить вас с экономией десятков тысяч рублей и переходить к изготовлению блоков. Такое оборудование прослужит очень долго, оно почти вечное и состоит из ударопрочных деталей, надежно сваренных между собой.

Создание формы

В первую очередь следует определиться, какой именно нужен станок. Если вы хотите построить гараж или времянку, то достаточно станка с двумя или даже одной формой. Если же вы собираетесь организовать малый бизнес, то понадобиться станок более производительный, минимум на 3-4 матрицы.

Размеры шлакоблока

Самой важной частью станка является форма. Остальные детали и узлы – это дополнения, которые позволяют производить с этой формой различные манипуляции

К примеру — наполнять, поднимать, уплотнять раствор, передвигать и тд.

При производстве шлакоблоков на заводе применяют стандартные железные формы, а также профессиональное оборудование, которое осуществляет прессовку бетона в форму под тяжестью в несколько тонн. Формы для шлакоблока своими руками чаще всего делают из дерева. Существует много их видов и конструкции.

По сути, форма представляет собой емкость, куда заливают бетон, и где он находится вплоть до полного застывания. Следует заметить, что формы должны быть разборными, чтобы готовый шлакоблок можно было легко достать. В большинстве случаев их делают даже без дна, а под низ подкладывают пластину из материала, к которому бетон не пристает.

Самым простым способом сделать пустоты в блоке – это погрузить в мягкий бетон в нужном месте пластиковые бутылки с водой или стеклянные бутылки из под шампанского, что предпочтительней. Но, если вы хотите наладить небольшое производство шлакоблоков своими руками, то пустообразователи необходимо закрепить в форме.

Эскиз деревянной формы

Из дерева

В первую очередь понадобятся строганые доски, ширина которых будет соответствовать высоте шлакоблока. Затем необходимо сделать крайние поперечины, которые будут соединяться с продольными досками «задвижными пазами».

Затем делаются пропилы с внутренней стороны продольных досок через расстояние равное длине шлакоблока. Поперечные пазы должны иметь глубину в 7 — 8 мм. Ширина пропила соответствует толщине разделительных пластин, которые могут быть выполнены из железа,  гетинакса, текстолита.

Эскиз формы заполненной раствором

Пластины можно сделать и из другого листового материала, главное чтобы он был гладким. На чертеже выше понятно, как изготовить деревянные формы для шлакоблоков своими руками. Детали формы желательно вскрыть любой масляной краской. Это облегчит извлечение шлакоблоков из формы.

Обратите внимание, что на эскизе указаны меньшие размеры, чем требует стандартный шлакоблок. Перед созданием формы можно сделать чертежи шлакоблока своими руками

Эта процедура не будет лишней и не потребует много труда.

Вышеописанные формы используют без вибратора. Раствор в них следует заливать более мягкий, с большим содержанием воды.  Однако, если приложить немного усилий, то можно создать более совершенный, вибрационный станок.

Форма-носилки

Формы для вибрационного стола выглядят несколько иначе. К боковинам необходимо приделать ручки, за которые два человека смогут поднимать их и ставить на вибростол. На дне каждой ячейки должны располагаться два конуса.

Форму с большим количеством ячеек делать не стоит, так как такие носилки будет очень сложно поднять. Подобные формы не разбираются, а шлакоблоки из них вытряхивают путем опрокидывания. Внутренние поверхности формы должны быть гладкими, чтобы изделия легко извлекались.

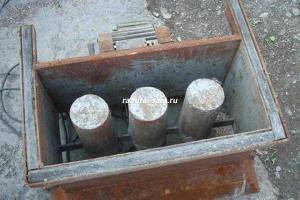

На фото металлическая форма

Из металла

При создании станка для изготовления шлакоблоков своими руками понадобится стальной лист толщиной 3-5 мм. Из него следует вырезать элементы формы исходя из размера шлакоблока. Стандарт составляет — 190х190х390 мм, в соответствии с этими размерами делают и чертежи шлакоблоков своими руками. Высота формы должна быть на 5 мм выше блока, чтобы можно было насыпать бетонную смесь и сверху прижать ее пластиной

Так как шлакоблок должен быть пустотелым, важно правильно сделать пустотообразователи. Проще всего для этих целей использовать трубы

Обратите внимание, что им надо придать конусную форму. Благодаря этому изделие будет легко вытряхиваться

Заготовки можно заказать у токаря, чтобы он снял несколько мм с одной стороны трубы. Иногда делают прямоугольные пустообразователи. Их форма не имеет значения, главное, чтобы они были конусными. Имейте ввиду, что шлакоблок должен быть пустотелым не более, чем на 30%.

Внизу формы по периметру следует сделать деревянный или резиновый уплотнитель, что бы избежать деформации краев матрицы. Также можно по краям наварить металлические пластины шириной в 20 мм.

Вибростол самой простой конструкции

Классификация вибростанков

Данный подвид строительного оборудования массовому потребителю практически незнаком, но вибропрессы изготовляются многими отечественными фирмами. Единого стандарта, касающегося принципов расчета конструкции, здесь нет, но классификация таких агрегатов существует, пускай даже условная. Вибростанки разделяются по следующим признакам:

• по способу управления (от ручных до полностью автоматизированных);
• по количеству производимых блоков за один рабочий цикл;
• по типу производимой продукции (пустотелой/монолитной);
• по степени удобства и практичности в эксплуатации.

Устройства, позволяющие производить за один цикл несколько шлакоблоков, отличаются большей производительностью, но требуют использования физического труда и задействования в технологическом процессе нескольких работников.

Самой важной частью станка является форма

Профессиональный вибростанок для блоков может производить более трех единиц готовой продукции за цикл. Будучи оснащенным множеством дополнительных устройств и приспособлений, высокопроизводительный вибростанок существенно облегчает рабочий процесс, предполагая использование минимальных объемов ручного труда.

Стоимость таких устройств может сильно разниться, ведь они ориентированы на разные категории потребителей. Станки бюджетной категории отличаются настолько простой конструкцией, что некоторые специалисты предпочитают делать такие агрегаты самостоятельно. При этом технические характеристики самодельных вибростанков по важным эксплуатационным характеристикам не уступают заводским.

Изготовление станка

Производить изделия можно и в самому. Для этого необходимо изготовить станок для изготовления блоков в домашних условиях. При этом не понадобиться наличие сложного специального оборудования и инструментов. Хватит только иметь в наличии сварочный аппарат и слесарные инструменты.

Самодельный станок для шлакоблоков

В качестве основы при изготовлении такого станка используется специальная матрица, конструкция которой оборудована формой для заливки рабочего материала. Кроме этого матрица оборудована коробом из металла. В нем есть элементы в виде пустот.

Для того чтобы изготовить такую матрицу понадобиться иметь такие инструменты:

• Сварочный аппарат
• Болгарка
• Тиски
• Инструмент для слесарных рабо

Кроме этого понадобиться наличие и рабочего материала:

• Металлический лист
• Стальная труба
• Полоса из стали
• Электромотор
• Крепежные элементы

Процесс изготовления станка не очень сложный. Для того чтобы избежать проблем рекомендуется следовать такой инструкции:

• Для начала необходимо определиться с тем, какие габаритные размеры будет иметь станок.
• Посредством использования листа металла вырезать боковины изделия (2 штуки) и перегородку, которая будет установлена между перегородками. В результате сборки этих частей образуется конструкция короба, состоящего из одинаковых половинок.
• Стальную трубу разрезать на 6 частей, высота которых совпадает с высотой боковинок станка.
• Каждой части трубы нужно придать форму конуса. Для этого нужно сначала сделать надрез в трубе до половины отрезка, а потом сжать половинки между собой и закрепить при помощи сварки. В результате выполнения этих операция внутренний диаметр каждого отрезка трубы уменьшиться на 2 мм.
• Куски трубы приварить друг к другу.
• К двум частям трубы, расположенным по краям, приваривается часть металлической пластины.
• По центру каждого отрезка трубы сделать пропил, а затем приварить к нему проушины. С их помощью можно будет крепиться ограничители. В результате этого получится механизм посредством использования которого, можно будет делать шлакоблоки двух типов: не монолитного или монолитного.
• На одну из поперечных стенок приварить 4 болта, при помощи которых будет крепиться двигатель.
• С той стороны, где будет загружаться рабочая смесь приварить фартук и лопасти.
• Зачистить и отполировать все сварочные швы, что позволит подготовить их для покраски.
• В форме станка выполнить пресс. Для этого пригодится пластина с отверстиями, большими на 4 мм, чем диаметр цилиндра. Пресс поместить в средину короба на 6 см в глубину.
• Посредством приваривания ручек удастся обеспечить удобство работы с агрегатом.
• Покрыть готовый станок грунтовкой, обладающей антикоррозийными свойствами.
• После того, как грунтовка полностью высохнет установить на место двигатель.

По завершении всех вышеперечисленных операций можно приступить к опробованию станка.

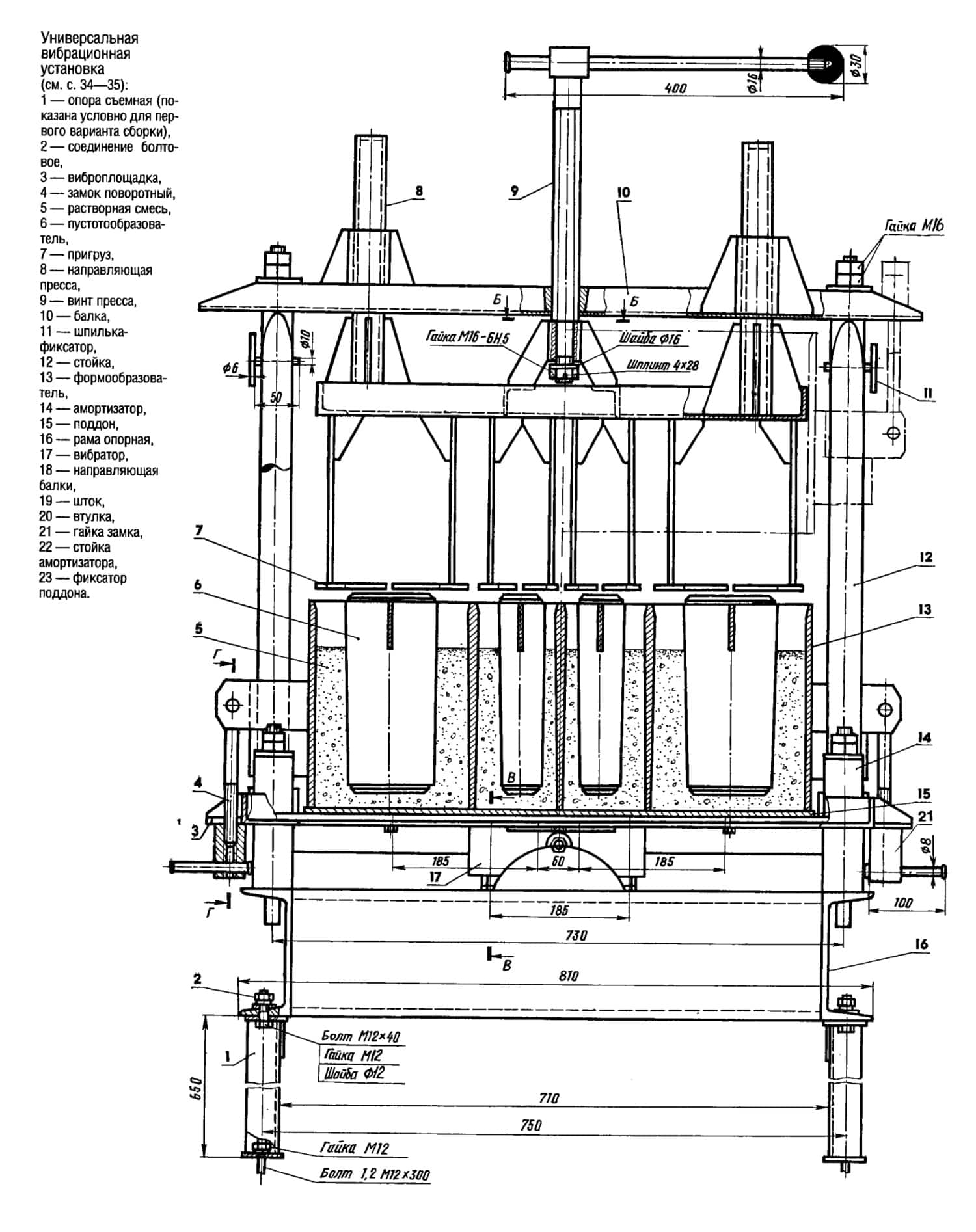

Чертеж станка для изготовления блоков

Чтобы переделать электродвигатель на вибромотор нужно на его вал приварить болты, которые имеют вид эксцентриков. На них монтируются гайки. Скорость вибрации мотора будет иметь непосредственную зависимость от величины гаек.

Двигатель нужно включать перед тем, как приступить к процессу прессовки блоков. Не стоит также забывать об обязательной изоляции электромотора. Сделать это можно посредством монтажа фартука, который будет защищать мотор от попадания на него смеси.

После того, как шлакоблоки уже изготовлены, они обязательно должны подсохнуть при температуре не выше 30 градусов 2 – 3 часа. Если процесс сушки происходит на солнце, готовые блоки необходимо предварительно накрыть ПЭ пленкой.

Следуя вышеизложенной инструкции станок для производства шлакоблоков можно изготовить своими руками. Для этого не понадобиться наличие сложного оборудования и материалов.
