Ограничения СНиП при прокладке газопровода
Как уже было сказано выше, СНиП 42–01-2002 описывает все необходимые ограничения по монтажу газопроводных конструкций. Расстояние между жилой постройкой до коммуникации определяется по давлению газа: чем выше этот показатель в трубе, тем дальше её необходимо расположить от дома.
Рассмотрим основные положения, которые описываются в СНиП:
- дистанция между фундаментом жилой постройки и газотранспортной коммуникацией с низким давлением составляет 2 метра;
- расстояние между фундаментом частного дома и трубой со средним давлением составляет 4 метра;
- газопроводы высокого давления должны располагаться на расстоянии 7 метров от жилой постройки;
- в соответствии со СНиП дистанция трубопровода, который осуществляет транспортировку газа, до оконного или дверного проёма должна быть не менее 50 см;
- расстояние от трубы до крыши дома должно быть не меньше 20 см.
Пункты, прописанные строительными нормами и правилами должны выполняться в обязательном порядке, так как учитывают пожарную безопасность и сантехнические нормативы.
Порядок и правила подключения газа в частный дом
Чтобы провести газ в дом, на этапе строительства нужно получить технические условия (ТУ) для врезки в централизованный газопровод. На установленное в доме отопительное оборудование у владельца постройки также должны быть документы
Важно все правильно оформить, чтобы не было проблем и переплат в процессе дальнейшей эксплуатации
Порядок подключения к централизованной системе газоснабжения регламентируется законодательными актами РФ. Основной из них – это «Правила технологического присоединения объектов капитального строительства к сетям газораспределения» в самой новой редакции.
В соответствии с данным документом, для врезки газа пользователю необходимо:
- Подать заявление для получения технических условий для газификации;
- Выбрать технику (котел) и определить оптимальную потребность в ресурсе для своего дома;
- Получить одобрение компетентных органов и заключить договор на газообеспечение;
- Разработать проект газификации;
- Выполнить техусловия;
- Подключиться к газораспределительной сети;
- Подписать договор на газоснабжение.
Это готовый алгоритм, по которому нужно вы получите технические условия и сможете беспрепятственно подключиться к централизованной газопроводной системе, которая обеспечивает отоплением ваш населенный пункт.

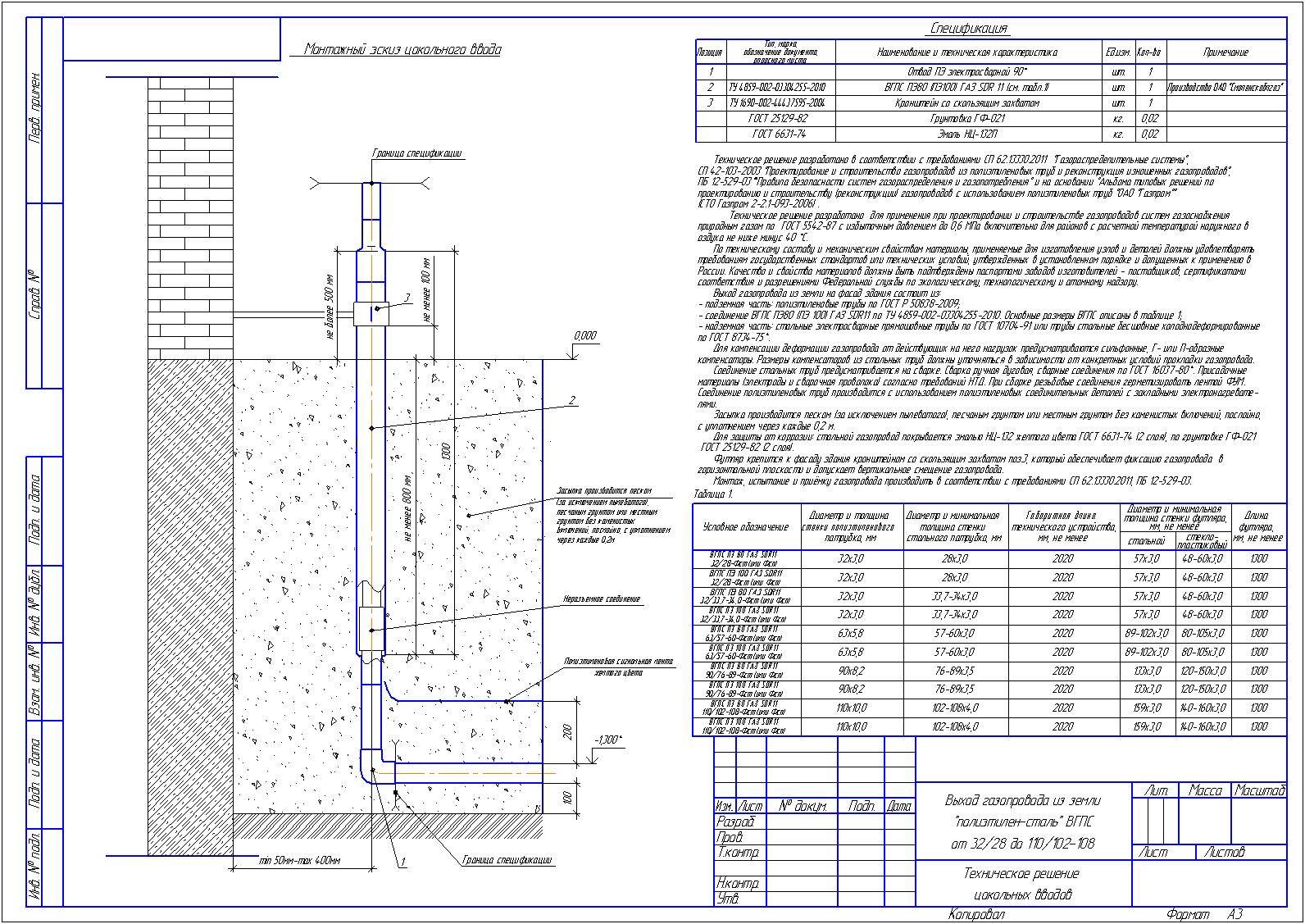

Газовые цокольные вводы
Joomla 2.5 темыкалендари и события для Joomla Описание и применение газовых цокольных вводов

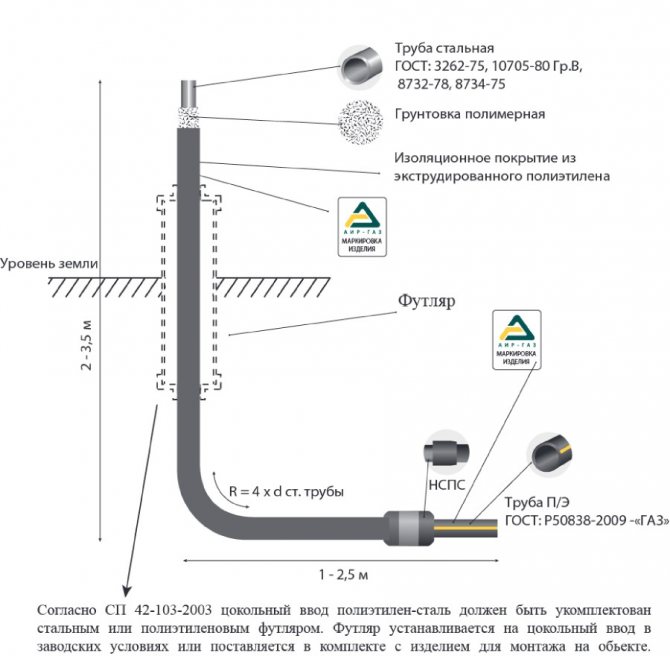

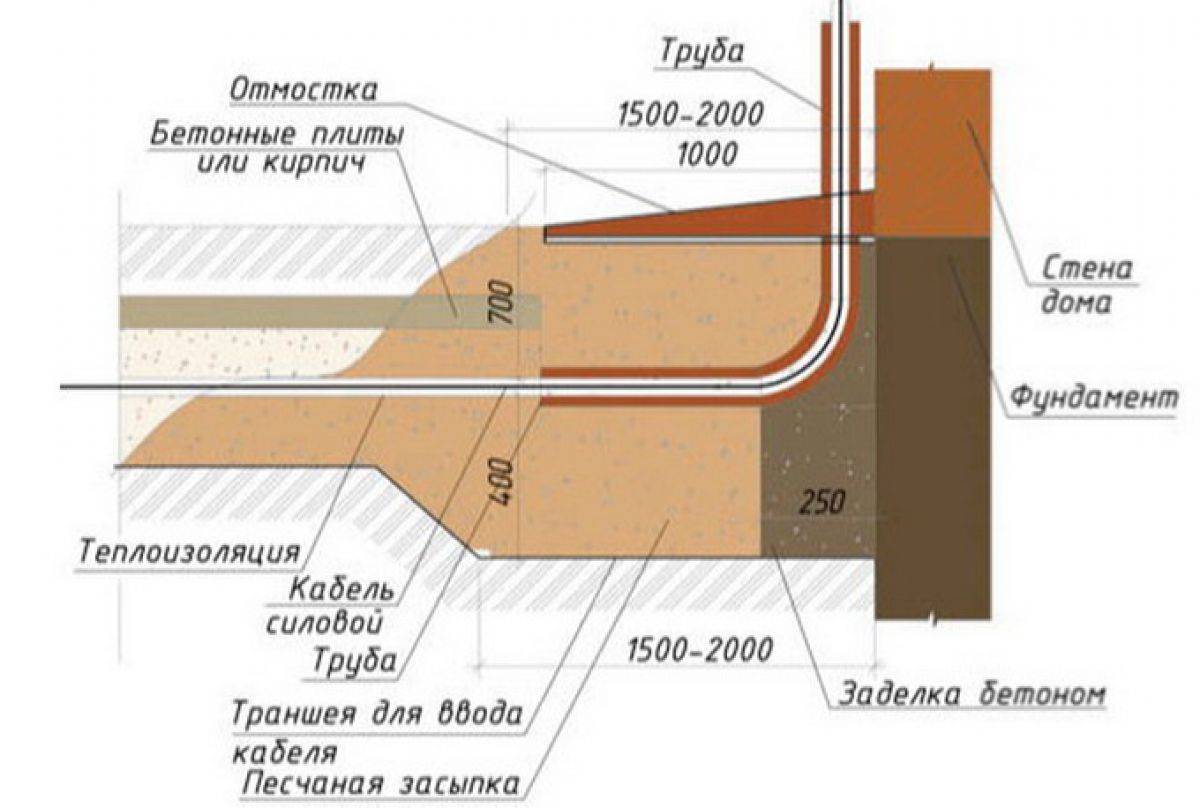

Газовые цокольные вводы устанавливаются в местах перехода наружного подземного газопровода в надземное положение, а так же там где выход находится в непосредственной близости к зданию.
Газовый цокольный ввод может быть выполнен изгибом пластиковой трубы с соединением полиэтилен-сталь в защитном футляре (рис. б).
А так же газовые цокольные вводы выполняются с использованием отвода и закладных нагревателей (рис. в)
Газовые цокольные вводы покрываются усиленным изоляционным покрытием в соответсвии с ГОСТ 9.602-2005 и РД 153-39,4-091-01.
Разновидности газовых цокольных вводов
Согласно Своду Правил проектирования и строительства газопроводов из полиэтиленовых труб СП 42-103-2003″ возможно применение трех типов газовых цокольных вводов:
a – стальной газовый цокольный ввод;
б – полиэтиленовый газовый цокольный ввод, со свободным изгибом трубы;
в – полиэтиленовый газовый цокольный ввод, с использованием отвода с закладными нагревателями.
1 – стальной участок цокольного ввода;2 – переход «сталь—полиэтилен»;3 – полиэтиленовый газопровод; 4 – футляр;5 – полиэтиленовый футляр изогнутый;6 – отвод с закладными нагревателями;7 – электроизолирующее устройство

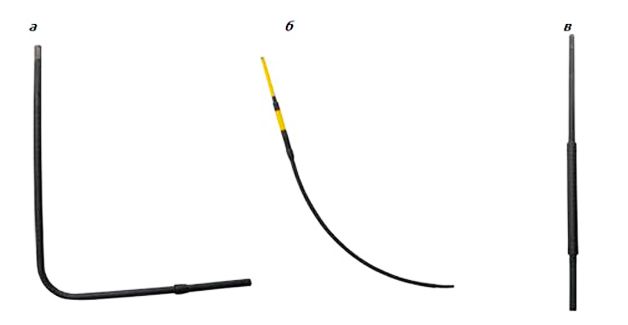

ООО «НИЖПОЛИМЕР» предлагает все типы газовых цокольных вводов, в соответствии со сводом правил СП 42-103-2003.
а – Г-образный (гнутый) газовый цокольный ввод из стальной изолированной трубы.
Такой газовый цокольный ввод, это очень надежное и проверенное временем изделие, которое возможно использовать в холодное время года при низких темературах, в следствии того что неразъемное соединение находится под землей. Такой газовый цокольный ввод имеет диаметр 32х34 (Ду25) и 63х57 (90×89, 110×108) и изготавливается без сварного стыка.
Газовые цокольные вводы Диаметром 160х159, 225х219, 315х273 и выше изготавливаются со сварным стыком с приложением протокола их проверки. Стальная часть изолируется четырехслойной лентой “Полилен” на основе термосветостабилизированного полиэтилена и бутилкаучука. Слой изоляции более 1,8 мм.
б – Прямой газовый цокольный ввод со свободным изгибом полиэтиленовой трубы.
Диаметр прямых газовых цокольных вводов – 32х34(Ду25)мм.
в – Газовый цокольный ввод газопровода с прямым участком полиэтиленовый трубы и стальной изолированной трубы (i-образный цокольный ввод).
Такой газовый цокольный ввод применяют в различных климатических зонах, благодаря подземному расположению 0,5м. Верхняя часть такого ввода так же усилена четырехслойной лентой “Полилен” на основе термосветостабилизированного полиэтилена и бутилкаучука. Слой изоляции более 1,8 мм.
Таблица газовых цокольных вводов в компании НижПолимер:
| Наименование | Вес, кг | Труба ПЭ ГОСТ 50838-95 | Труба стальная | L1, не менее мм | L2, не менее мм | L3 не более мм | dмм | d1мм |
| ВЦГ ПЭ 80 ГАЗ SDR 11 32/ст25 ГОСТ 3262-75 (2х1)** | 6,96 | 32х3,0 | 25х3,2 | 1800 | 1100 | 300 | 32 | 32 |
| ВЦГ ПЭ 80 ГАЗ SDR 11 32/ст32 ГОСТ 8732-78 (2х1) | 6,47 | 32х3,0 | 32х3,0 | 1800 | 1100 | 300 | 32 | 32 |
| ВЦГ ПЭ 80 ГАЗ SDR 11 32/ст25 ГОСТ 3262-75 (2х2)*** | 9,87 | 32х3,0 | 25х3,2 | 1800 | 2100 | 300 | 32 | 32 |
| ВЦГ ПЭ 80 ГАЗ SDR 11 32/ст32 ГОСТ 8732-78 (2х2) | 9,17 | 32х3,0 | 32х3,0 | 1800 | 2100 | 300 | 32 | 32 |
| ВЦГ ПЭ 80 ГАЗ SDR 11 40/ст32 ГОСТ 3262-75 (2х1) | 9,00 | 40х3,7 | 32х3,2 | 1800 | 1100 | 300 | 40 | 38 |
| ВЦГ ПЭ 80 ГАЗ SDR 11 40/ст38 ГОСТ 8732-78 (2х1) | 7,73 | 40х3,7 | 38х3,0 | 1800 | 1100 | 300 | 40 | 38 |
| ВЦГ ПЭ 80 ГАЗ SDR 11 40/ст32 ГОСТ 3262-75 (2х2) | 12,74 | 40х3,7 | 32х3,2 | 1800 | 2100 | 300 | 40 | 38 |
| ВЦГ ПЭ 80 ГАЗ SDR 11 40/ст38 ГОСТ 8732-78 (2х2) | 10,92 | 40х3,7 | 38х3,0 | 1800 | 2100 | 300 | 40 | 38 |
| ВЦГ ПЭ 80 ГАЗ SDR 11 63/ст57 ГОСТ 10705-80 (2х1) | 13,24 | 63х5,8 | 57х3,5 | 1800 | 1100 | 300 | 63 | 38 |
| ВЦГ ПЭ 80 ГАЗ SDR 11 63/ст57 ГОСТ 10705-80 (2х2) | 18,82 | 63х5,8 | 57х3,5 | 1800 | 2100 | 300 | 63 | 38 |
| ВЦГ ст57 ГОСТ 10705-80 (2х3) | 25,38 | – | 57х3,5 | 1800 | 3000 | 300 | 57 | 38 |
Дополнительная комплектация газовых цокольных вводов
, при необходимости, готова поставить газовые цокольные вводы газопровода в комплектациях:
1) Смонтированные газовые краны;
2) Сильфонные компенсаторы изолирующие соединения;
3) Электросварные отводы.
А так же возможны различные типоразмеры (2х1, 2.5х1.3, 2х1.5, 2х2 и т.д.)

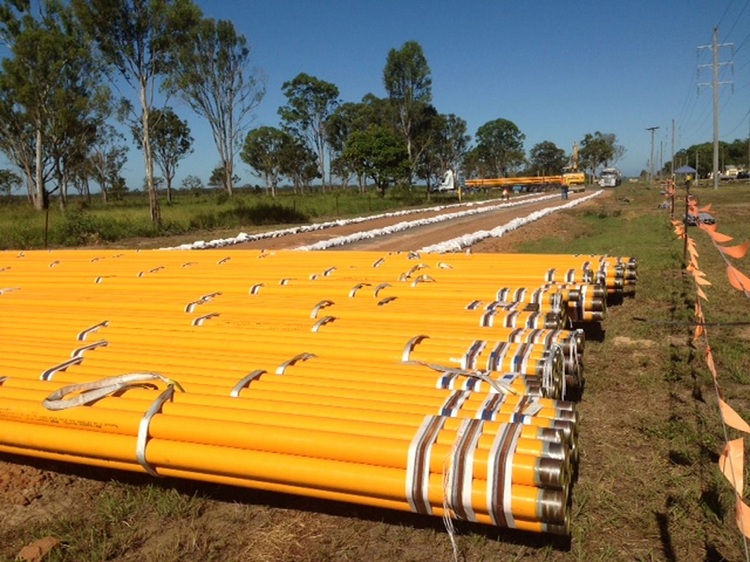

Достоинства газовых трубопроводов из полиэтилена
Полиэтиленовые трубы для газификации имеют большой спрос на современном строительном рынке. Это связано с тем, что они обладают рядом достоинств, в сравнении с остальными аналогами:
- обладают резистентностью к губительному воздействию коррозии и агрессивным химическим соединениям;
- полиэтиленовые трубы легко обрабатывать при монтаже (резка, подгонка);
- внутренние стенки отличаются феноменальной гладкостью, поэтому их пропускные показатели очень высоки;
- полимер не вступает в химические реакции с какими-либо веществами;
- полиэтиленовые изделия не проводят электрический ток, поэтому они идеально подходят для подземной прокладки, ведь блуждающие токи в грунте им не страшны;
Трубы из полиэтилена используются в газопроводах достаточно часто, так как они не подвержены коррозии
- вес полиэтиленовых труб в 7 раз ниже, чем изделий, изготовленных из стали, что упрощает их хранение, транспортировку и прокладку;
- такие изделия обладают хорошей резистентностью к температурным перепадам;
- эксплуатационный срок полиэтиленовых изделий составляет при нормальном использовании 50 лет.

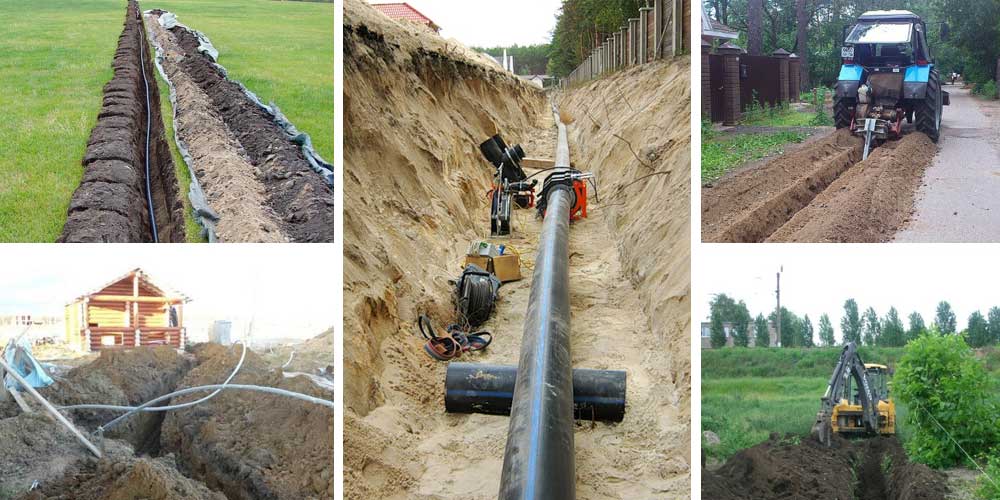

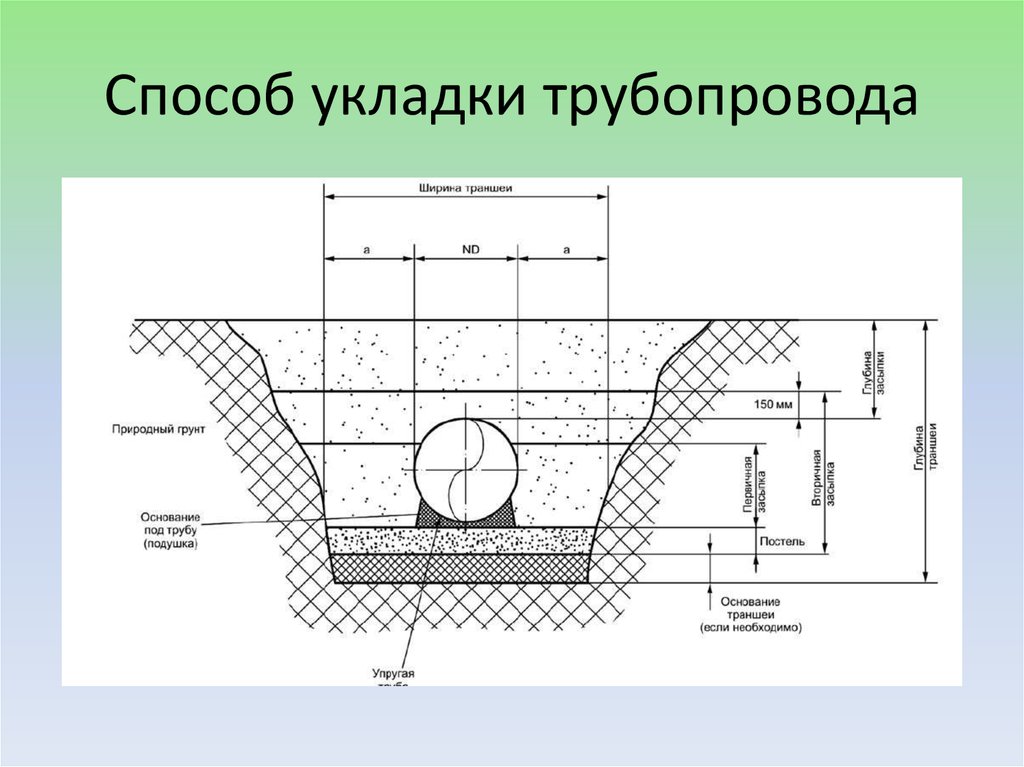

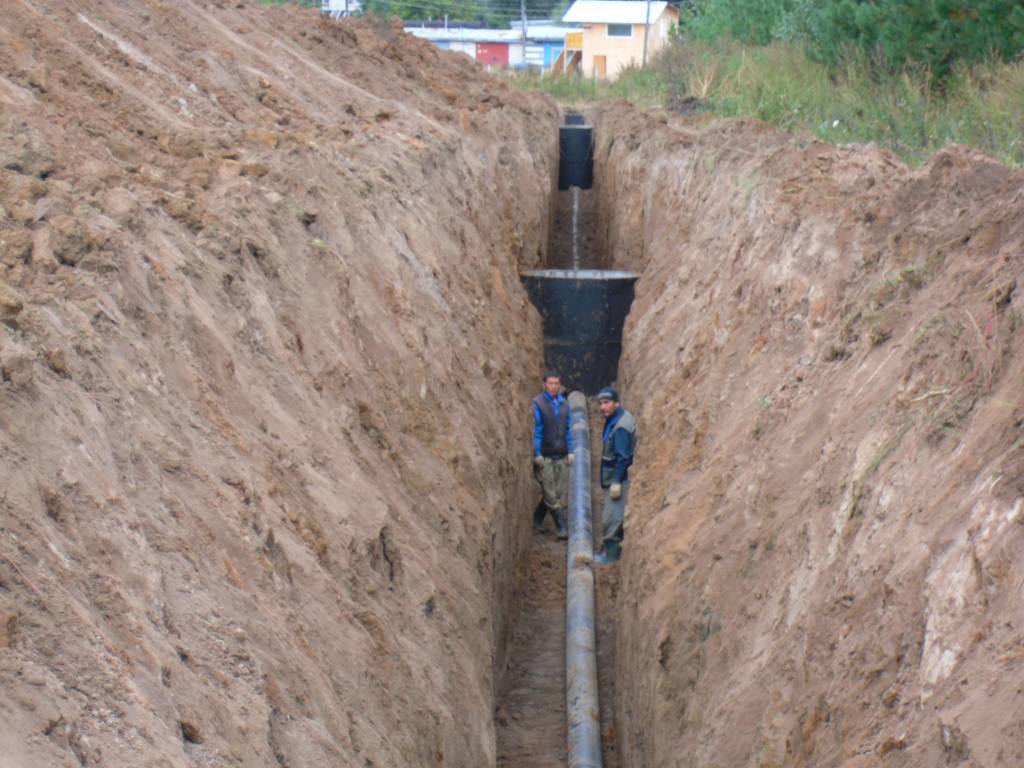

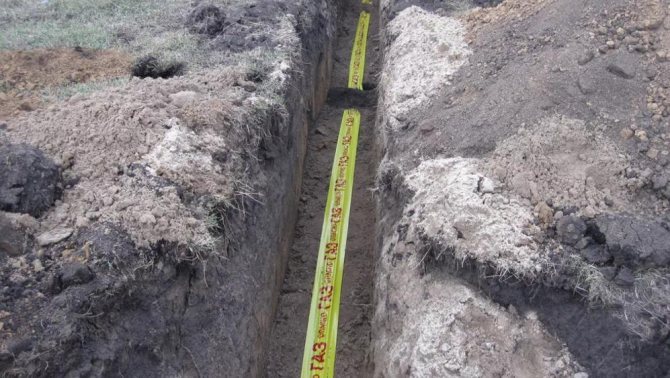

Технология прокладки подземных магистралей
Собираются такие системы следующим образом:
- производится разметка строительной полосы и геодезическая разбивка горизонтальных и вертикальных углов поворотов;
- одноковшовым экскаватором с обратной лопатой производятся земляные работы;
- выполняется ручная доработка траншеи;
- выравнивается дно траншеи;
- непосредственно перед укладкой на участок доставляются трубы;
- трубы подвергаются осмотру с целью обнаружения дефектов;
- плети укладываются в траншею;
- выполняются сварные и соединительные работы;
- производятся испытания газопровода;
- выполняются работы по засыпке траншеи.
Готовить траншею под укладку газопровода заранее нормативами не допускается. Никаких камней и мусора на ее дне быть не должно. Трубы сваривают в плети вне траншеи. Это исключает возможность утечек в последующем. При опускании плетей нельзя допускать их ударов о дно и стенки.
Производить сборку газопроводов в зимнее время года нормативами допускается. Однако в этом случае траншею положено выкапывать до непромерзшего грунта. На скалистых участках трубы укладывают на песчаную подушку. Толщина последней должна составлять примерно 200 мм. Это позволяет исключить риск порчи труб из-за контакта с камнями.
Какие могут возникнуть проблемы и ошибки?
Важно понимать, что ошибки в проведении процедуры газификации могут обернуться большими проблемами, вплоть до гибели или отравления людей. С чем сталкиваются при создании колеи и укладке газопровода:
С чем сталкиваются при создании колеи и укладке газопровода:

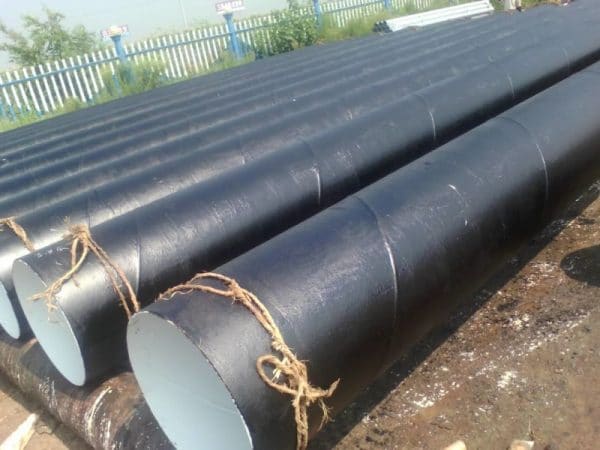

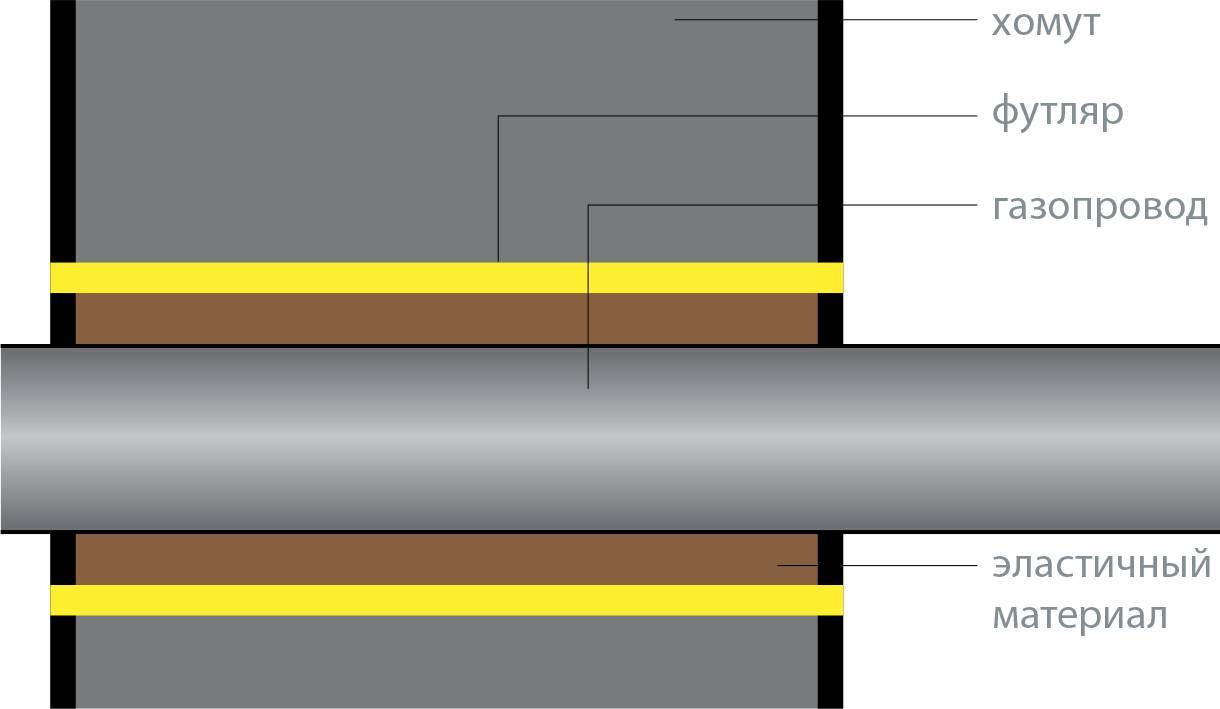

- Укладка металлической трубы без изоляции или футляра. Грозит появлением конденсата и коррозией.
- Прокладка газопровода вплотную к водопроводу, электрокабелям. В случае утечки последствия губительны.
- Недостаточная глубина траншеи. Трубу могут повредить, деформировать.
- Не учитывается ширина песчаной подушки при расчетах. Необходимо добавить 10-15 см на неё.

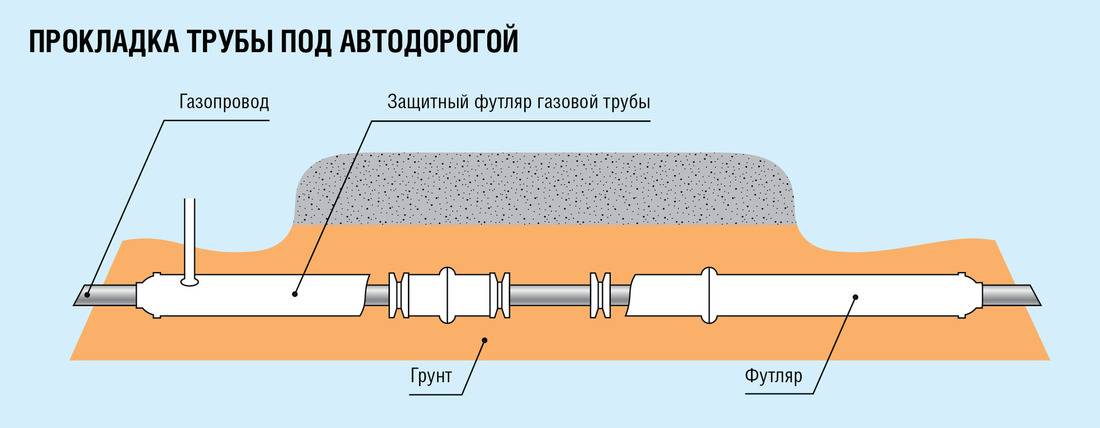

- Под дорогами, где ездит транспорт трубы должны пролегать глубже, чтобы избежать излишнего давления. Иначе возможна деформация поверхности провода.
- Отсутствие песчаной подушки, рыхлость. Эта мера нужна для сохранности труб, обязательно проводить утрамбовку, чтобы конструкция четко фиксировалась и не проседала.
Как рассчитать потребность в газе?
Определить частную потребность в газе может сотрудник поставщика бесплатно, при условии, если потребность заказчика (потребителя услуг) не превышает норму потребления в 5 м3 в час. Этот показатель рассчитан на дома площадью до 100 кв. м. Если потребитель не выходит за эту норму по потреблению, то ему может не понадобиться расчет в пакете документов для выдачи технических условий.
Для всех остальных случаев, потребуется провести расчет потребления. Чтобы его получить, необходимо измерить суммарную площадь отапливаемых помещений. Затем определить предельный расход горячей воды для отопления. Из расчета потребления выбирается котел определенной мощности. К примеру, для дома площадью в 100 метров понадобится котел на 10 кВт.
Чтобы рассчитать потребность дома в газе, следует пригласить квалифицированного мастера из специализированной организации, в штате которой есть теплотехники. Мастер выдаст официальное заключение, которое прикладывается к общему пакету документов. Обращайтесь в проверенные компании, которые смогут проделать все работы недорого и в короткие сроки.

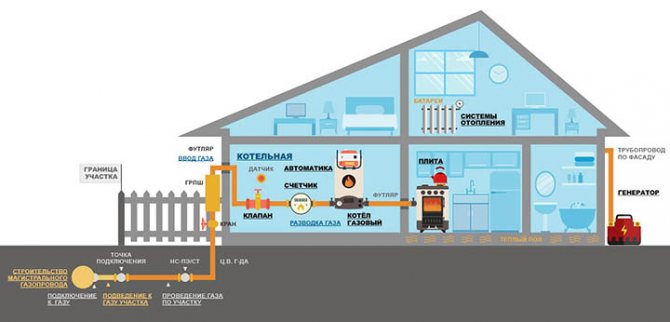

Каким должен быть газопровод частном доме?
Все мы знаем о взрывоопасных свойствах газа, поэтому ни о какой самодеятельности в этом вопросе и речи идти не может. Однако вам придется собрать все необходимые документы, сделать проект, подать заявки в соответствующие инстанции и т. д. А значит, приготовьтесь к посещению различных служб и очередям. Рассмотрим все требования, нарушать которые нельзя.

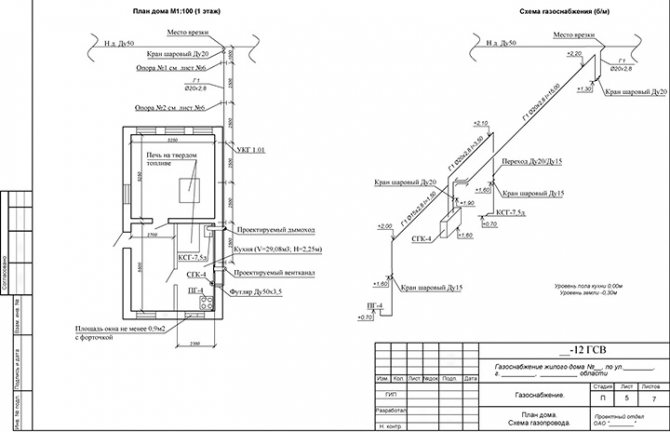

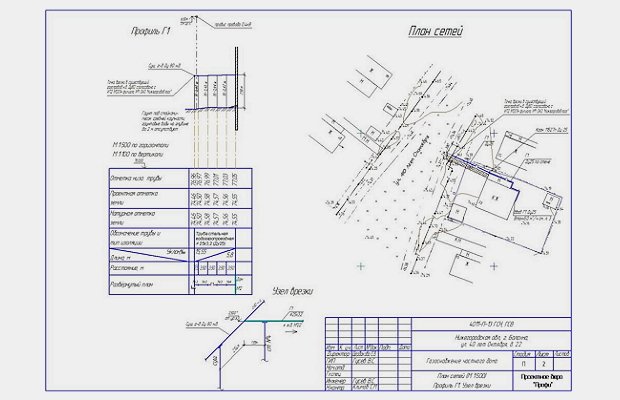

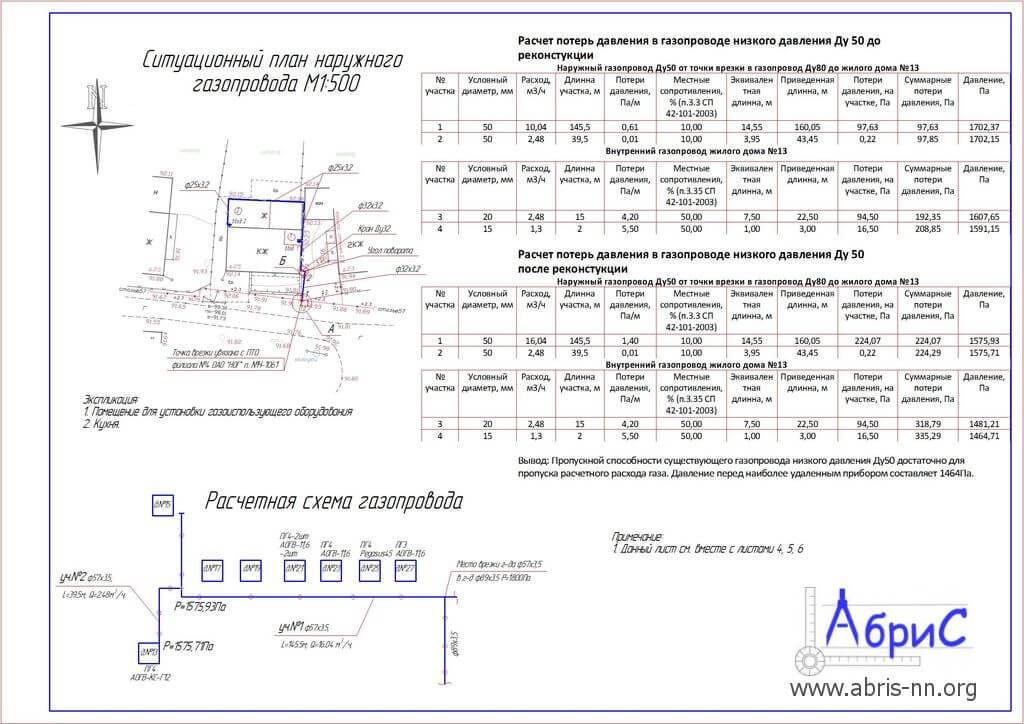

На фото — проект газоснабжения частного дома
Все материалы, начиная от труб и заканчивая сварочными электродами, должны быть высокого качества и иметь сертификаты
Очень важно и расположение всех элементов трубопровода. Разборные соединения должны находиться только на открытых местах
Обязательно обеспечьте свободный доступ к ним. Это позволит в любой момент оценить их состояние и при необходимости провести ремонтные работы. Запрещается замуровывать трубы и иные узлы газовой сети в стены либо фундамент постройки. Также недопустимо пускать газопровод по наличникам, фанерным стенам, фрамугам, дверным, оконным коробкам и временным перегородкам. Правда, иногда позволяют провести газопровод по специально сделанному каналу в стене, но только в особых случаях и после утверждения проекта.
Не допускаются и перекосы, все трубы должны проходить строго вертикально, горизонтальные участки имеют наклон 0,002–0,005 м в сторону приборов. Если речь идет о стояке, то в этом случае допускается перекос максимум 2 мм на метр. Располагают их в основном на лестничных клетках или на кухне, а вот в санузлах и жилых комнатах подобное делать запрещено. Особого внимания требуют и краны, необходимо их установить так, чтобы ось пробки была параллельно стене. Нельзя располагать упорную гайку со стороны стены.
Фото труб газоснабжения частного дома
Очень важно выдерживать расстояния. От низа трубы до пола должно быть не менее 2,2 метра, а между верхней стороной газовой трубы и потолком необходимо оставить 10 см свободного пространства
Также нельзя располагать трубы вплотную к стенам, так как это затруднит визуальный контроль. Если это расстояние не оговорено в проекте, тогда нужно оставить промежуток, минимальная величина которого будет равна радиусу трубы, но не превышающий 10 см. Газопровод должен располагаться на опорах достаточно плотно, зазоры не допускается.
Как включить газовый котел?
Алгоритм включения зависит от способа установки котла.
Навесное оборудование
Как правильно зажечь настенный газовый котел? Соблюдайте последовательность работ:
- Прибор подключается к электросети.
- Откручивается газовый вентиль.
- Нажимается клавиша старта (ее вид и название указаны в инструкции изготовителя).
- Кнопками «Плюс» и «Минус» выбирается рабочая температура.
- Электронные горелки включаются автоматически после переключения на режимы ГСВ и отопления.
- Пьезовый розжиг происходит путем непродолжительного зажатия регулировки пламени и нажатия на специальную клавишу.
Блокировка включения происходит при скапливании воздуха. Достаточно нажать «Перезапуск» и котел заработает.
Напольные модели
Как нужно пользоваться напольным газовым котлом? Включать его только после полного проветривания котельной, при наличии тяги и с открытой дверцей. В остальном розжиг не требует усилий:
- Выставить управляющий и температурный селектор на режим «Выкл».
- Открыть вентиль газоподачи.
- Установить селектор на пьезовый розжиг.
- Зажать клавишу на 5 секунд и одновременно нажать по пьезокнопке.
- Отрегулировать показатели температуры.
Совет! Чтобы предотвратить разрывы труб и замерзание системы на период отъезда, выставьте минимальное значение всех показателей.

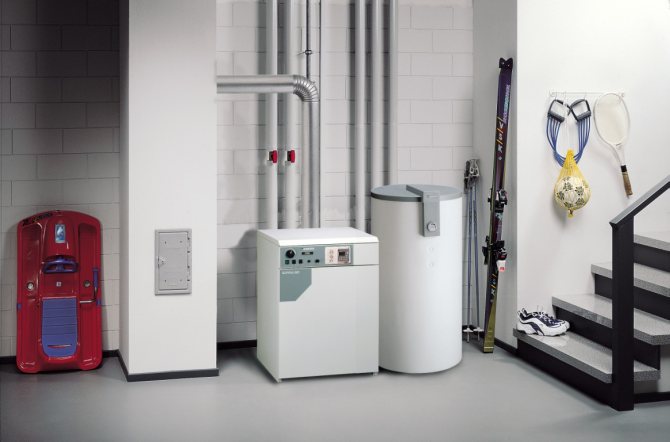

Напольный газовый котел

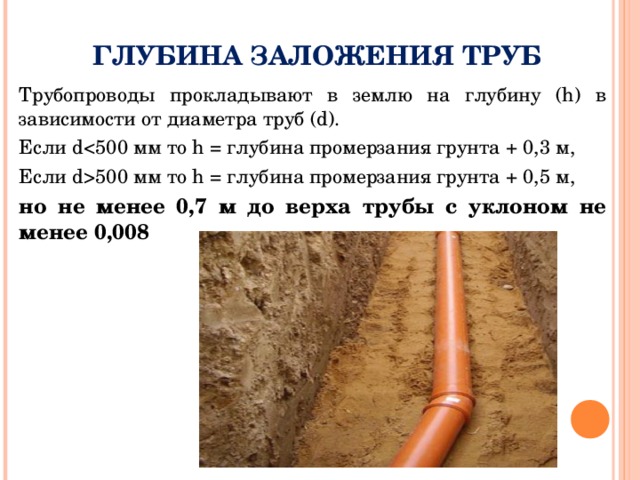

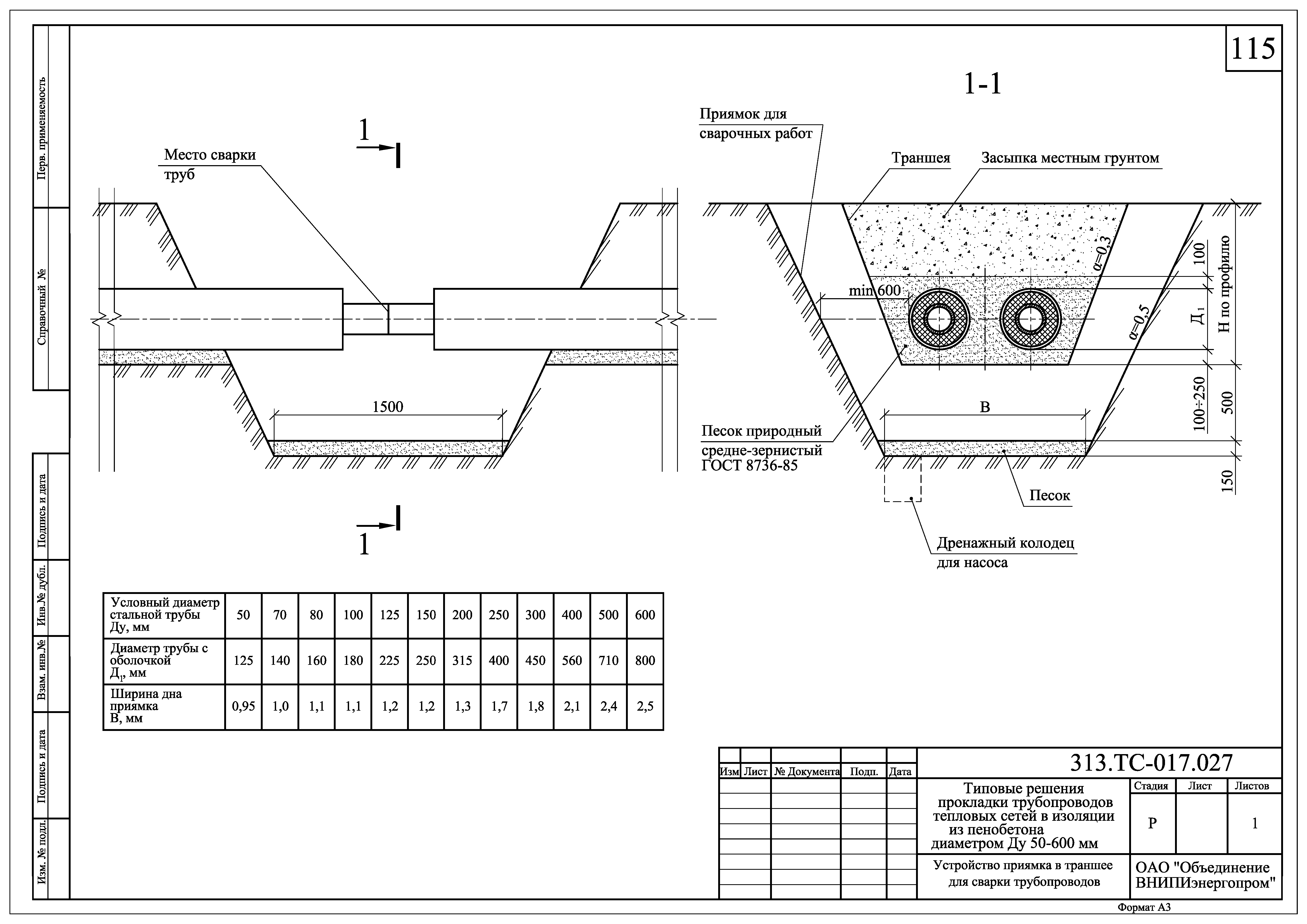

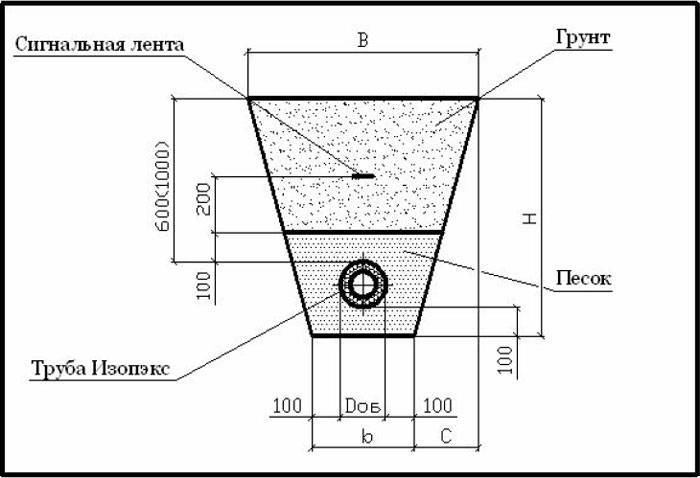

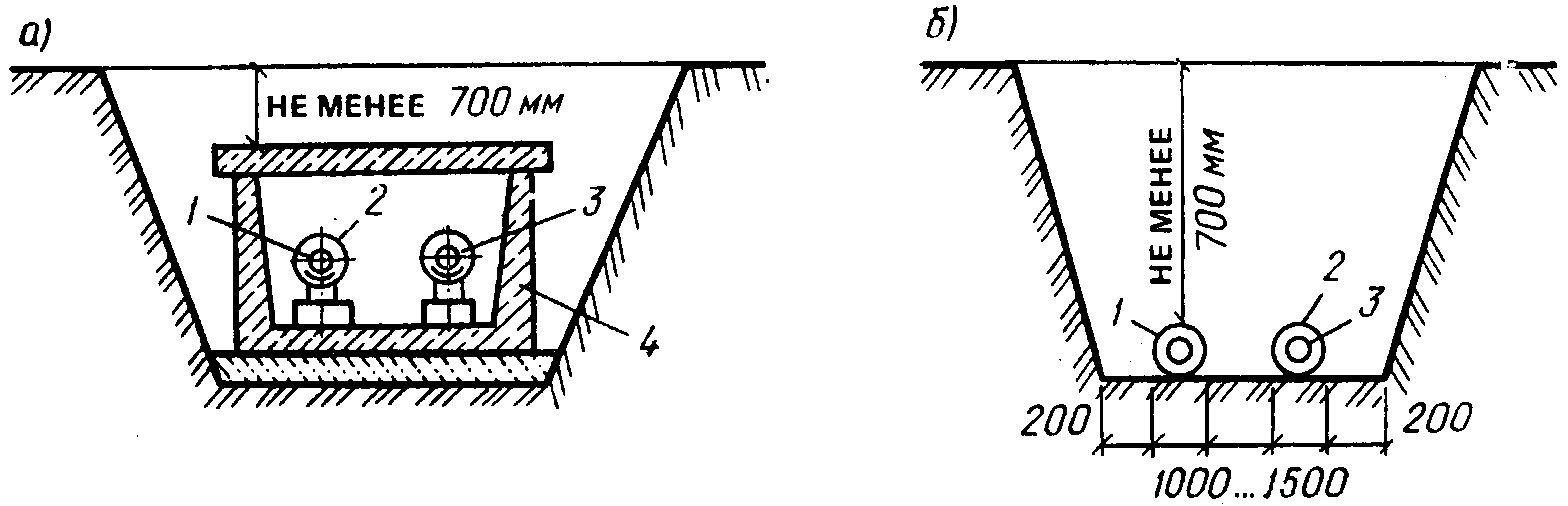

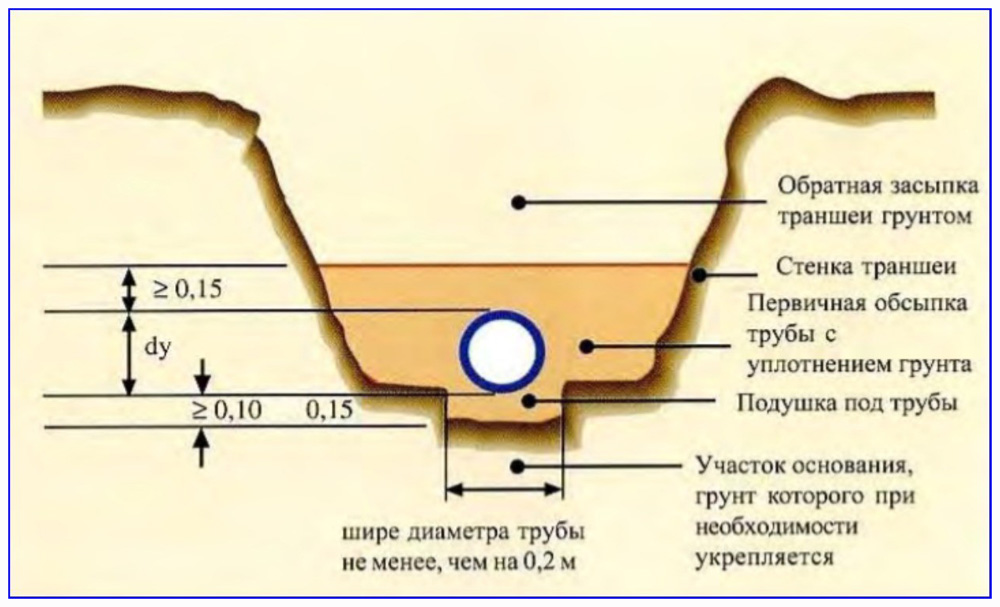

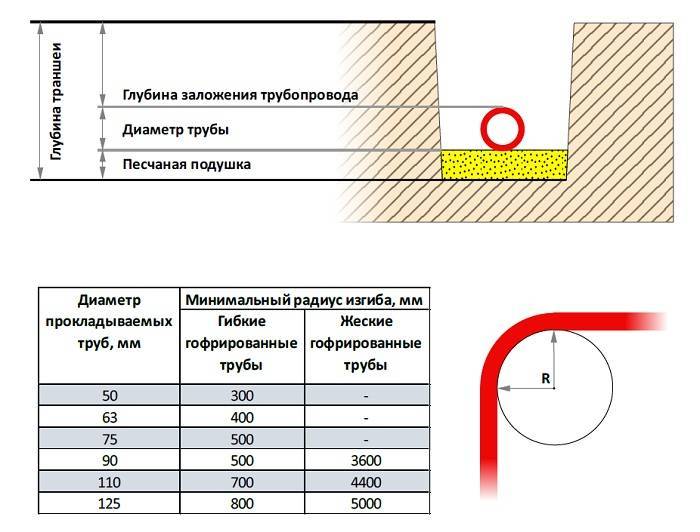

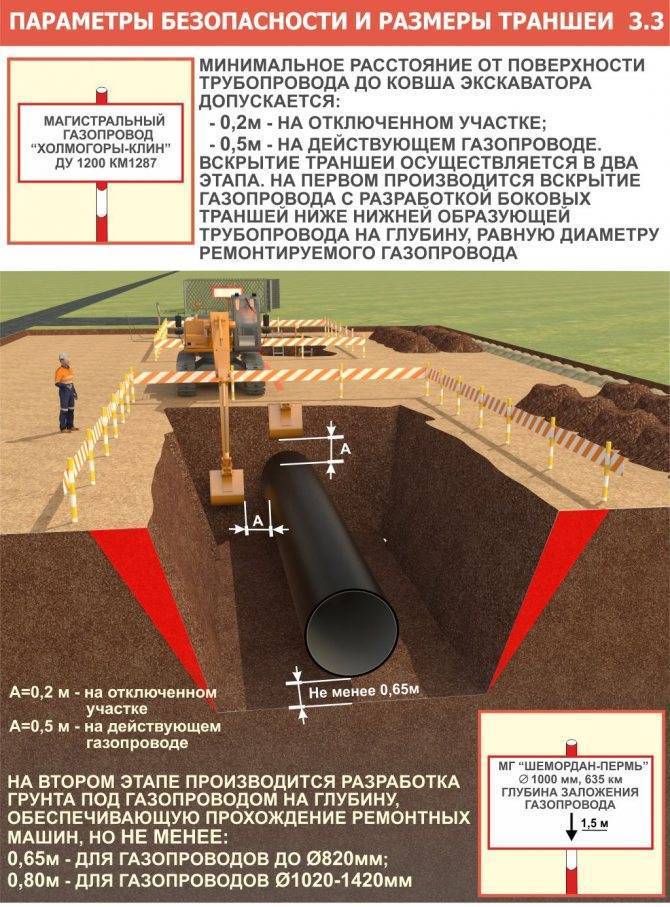

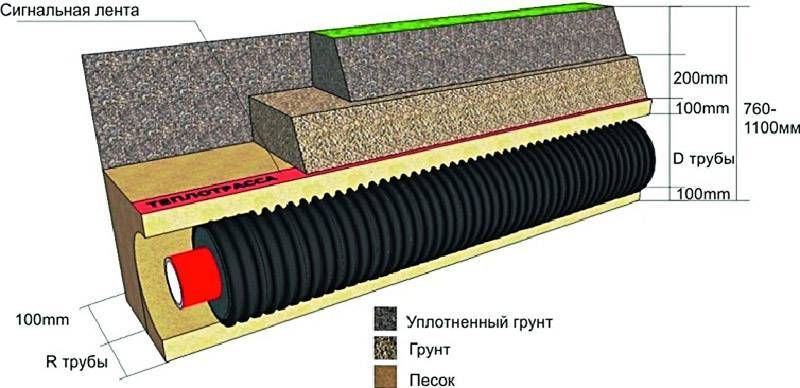

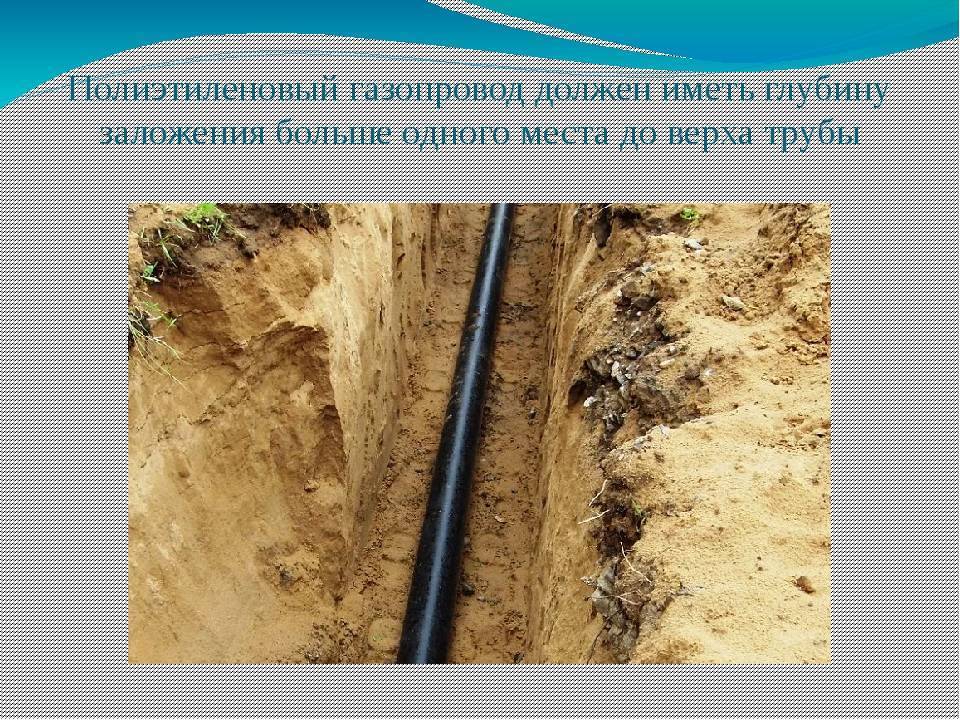

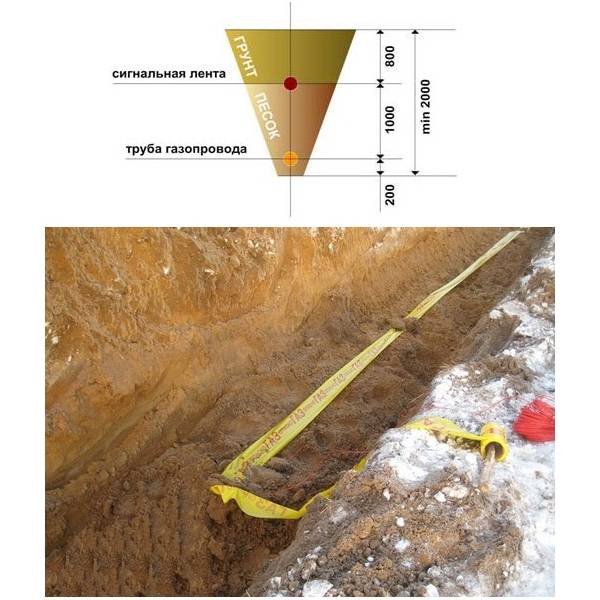

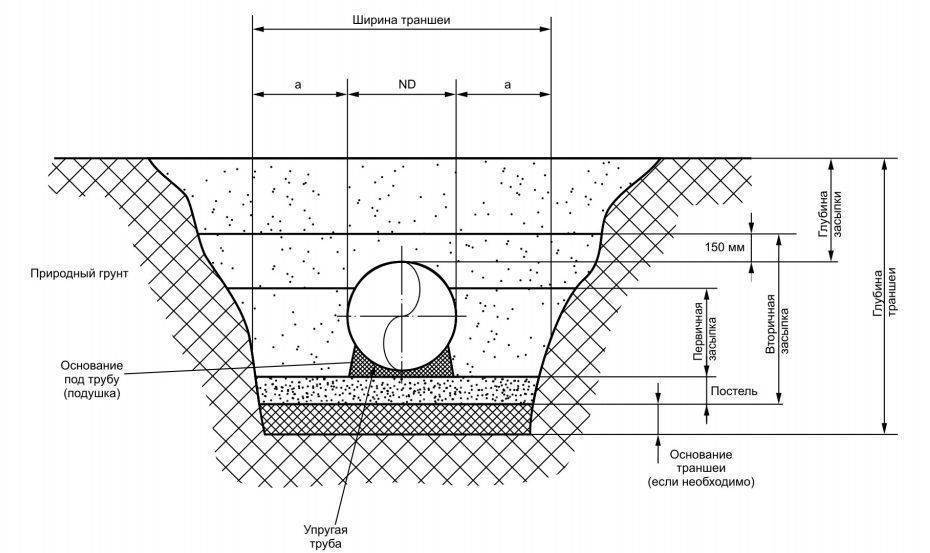

Глубина траншеи для проведения газопровода
Глубина траншеи для проведения газопровода зависит от нескольких причин:
- материала изготовления самой трубы;
- типа грунта;
- наличия твердого дорожного покрытия;
- возможность движения транспорта над трубой;
- наличие защитного футляра.
СНиП 42-01-2002 «Газораспределительные системы» разрешает прокладку газопровода на глубине от поверхности земли до верха трубы или футляра, в котором труба проходит, на глубине 0,8 м. К этой глубине необходимо добавить диаметр трубы. В результате мы получим что глубина траншеи для укладки газопровода диаметром 0,2 метра должна быть примерно 1 метр.
Приведем таблицу глубины траншеи для прокладки газопровода при различных диаметрах трубы:
- при диаметре трубы 100 мм глубина траншеи — 0,9 метра;
- при диаметре трубы 200 мм глубина траншеи — 1 метр;
- при диаметре трубы 400 мм глубина траншеи — 1,2 метра;
- при диаметре трубы 600 мм глубина траншеи — 1,4 метра;
- при диаметре трубы 1000 мм глубина траншеи — 1,8 метра.
Требования к газовой трубе в частном доме

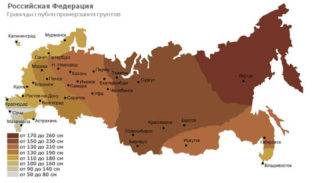

Подземная прокладка труб ориентируется на уровень промерзания грунта
Газовые коммуникации относятся к сооружениям с высоким уровнем потенциальной опасности. К их проектированию и монтажу предъявляются особые требования:
- свободный доступ ко всем соединительным узлам;
- отсутствие рядом с коммуникациями и оборудованием огнеопасных сооружений;
- только вертикальное и горизонтальное расположение труб;
- установка стояка только во вспомогательных помещениях или по внешней стене;
- глубина прокладки газопровода ниже уровня промерзания грунта;
- наличие естественной или принудительной вентиляции в комнатах, где находится счетчик и потребители газа.
- наличие закрывающегося на замок стального шкафа для расположенного на фасаде здания счетчика.
Соблюдение этих правил является обязательным условием принятия газопровода в эксплуатацию.
Подземная прокладка газопроводов
При подземной прокладке рекомендуется руководствоваться следующими положениями:
- газопровод прокладывается в горизонтальной и вертикальной плоскостях с помощью естественного изгиба:
- балластировка (закрепление) газопровода осуществляется анкерами винтового типа или утяжелителями.
- распределенными по длине газопровода, требующей сохранения проектного положения.
При закреплении газопроводов анкерными устройствами лопасти анкеров не должны находиться в
слое торфа или заторфованного грунта, не обеспечивающем надежное закрепление анкеров.
Укладка газопроводов по болотам и заболоченным участкам предусматривается:
- на болотах I типа при мощности торфяного слоя:
- более 0.8 глубины промерзания — в торфяном слое:
- менее 0.8 глубины промерзания — в траншее минерального основания, но не менее 1,0 м от
верха трубы; - на болотах II и III типов, независимо от мощности торфяного слоя. — в траншее минерального
основания, но не менее установленных СП 62.13330.2011
Надземная прокладка газопроводов допускается на всех типах болот при наличии сваебойной техники, а на болотах III типа — также специальной техники.

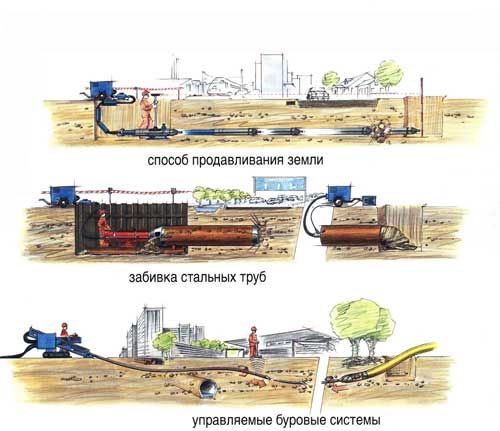

Пересечение газопроводами железнодорожных путей осуществляют в соответствии с СП 227.1326000.2014. СП 119.13330.2012.

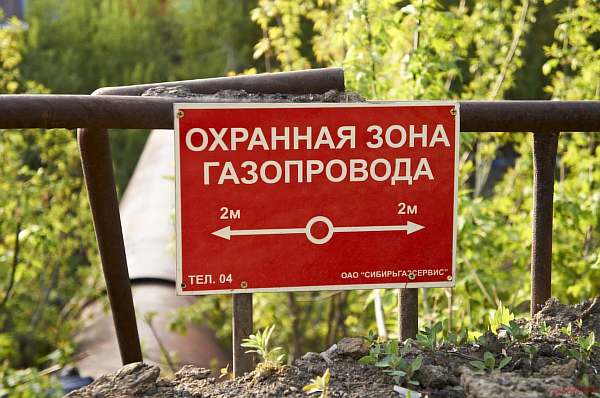

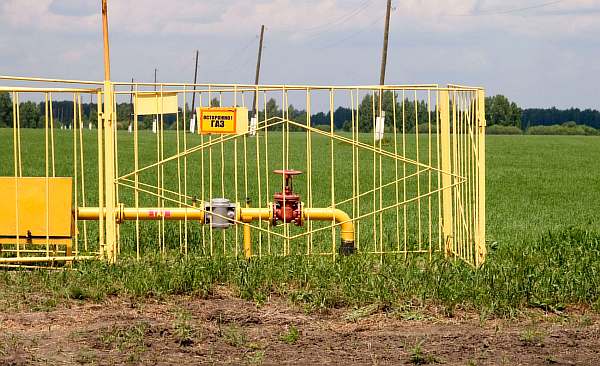

Охранная зона газопровода низкого давления: сколько метров по СНиП (СП)
С одной стороны, при небольшом напоре в трубе рисков меньше. Как в эксплуатационном контексте, так и в аварийном.
Подземный трубопровод низкого давления
Но, с другой стороны, заметить утечку в зоне газопровода, да и в нем самом труднее, чем в коммуникациях со средним или высоким давлением
И об этом важно помнить при использовании такого трубопровода
В силу особенностей данного типа коммуникаций охранные зоны газопровода низкого давления составляют 2 м в каждую сторону. Это совсем немного. Впрочем, при аварии интенсивность утечки будет мала. Этим и объясняется действующий ныне норматив.
Если требуется проложить такой наружный газопровод, стоит учесть действующие нормативы по санитарно-защитному расстоянию до разных объектов. Эти нормы, установленные и утвержденные правительством, представлены в таблице ниже. Действуют на текущий год и, скорее всего, будут актуальны еще много лет.
| Объект | Расстояние от газопровода |
| Дом | 2 метра |
| Дорога | 3 метра |
| Водопровод | 1 метр |
| Канализация | 1 метр |
| ЛЭП (1–35 кВ) | 5 метров |
Давление в таком внешнем газопроводе достигает 0,005 МПа. Это, конечно, немного. Однако при аварии газ все равно довольно быстро начнет вытекать наружу. Так что при обнаружении стоит как можно скорее устранить проблему.
Причем спешка требуется не меньшая, чем в случае, когда прорывает газопровод с высоким давлением. Хотя бы потому, что в системе с низким давлением сложнее оценить, насколько много уже вытекло газа.
Конечно, такой газопровод организовать проще всего. Это и понятно, ведь с такой небольшой охранной зоной гораздо больше вариантов маршрута трассы, чем у газопровода со средним или, тем более, с высоким давлением.
Нормы отступа от трубы с низким давлением подачи газа согласно нормам СП и СНиП
Важно понимать, что соблюдать санитарную зону в этом случае не менее важно, чем с двумя другими типами трубопроводов для газа. Каждый вариант требует ответственности и обслуживания. Правила регулируются СП 62.13330.2011 и СНиП 42-01-2002, а также нормами по другим системам
Например, по водоснабжению (СП 31.13330.2012). Также все это регламентируется установлением правил, согласно Постановлению Правительства № 878 от 20-11-2000 насчет газораспределения
Правила регулируются СП 62.13330.2011 и СНиП 42-01-2002, а также нормами по другим системам. Например, по водоснабжению (СП 31.13330.2012). Также все это регламентируется установлением правил, согласно Постановлению Правительства № 878 от 20-11-2000 насчет газораспределения.
Новые правила
Общие правила устройства трубопровода

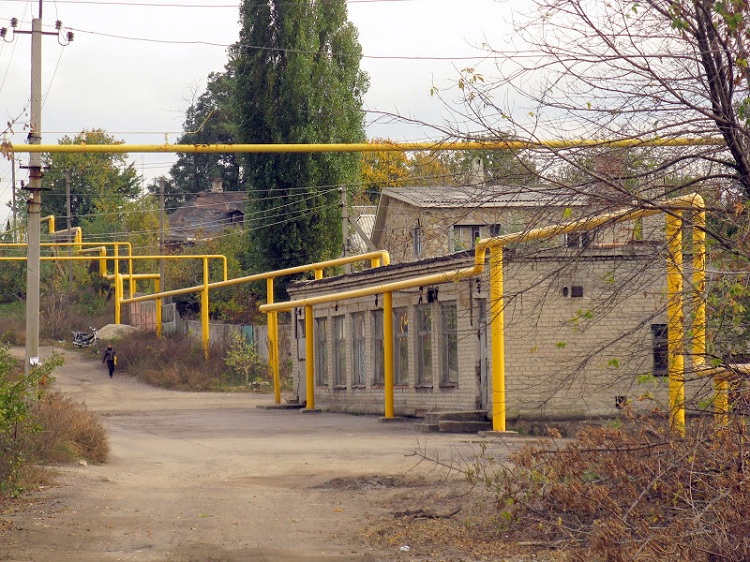

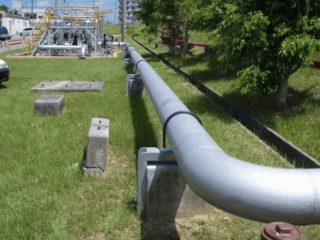

Надземный газопровод монтируется, когда риск повреждения труб при подземном монтаже выше

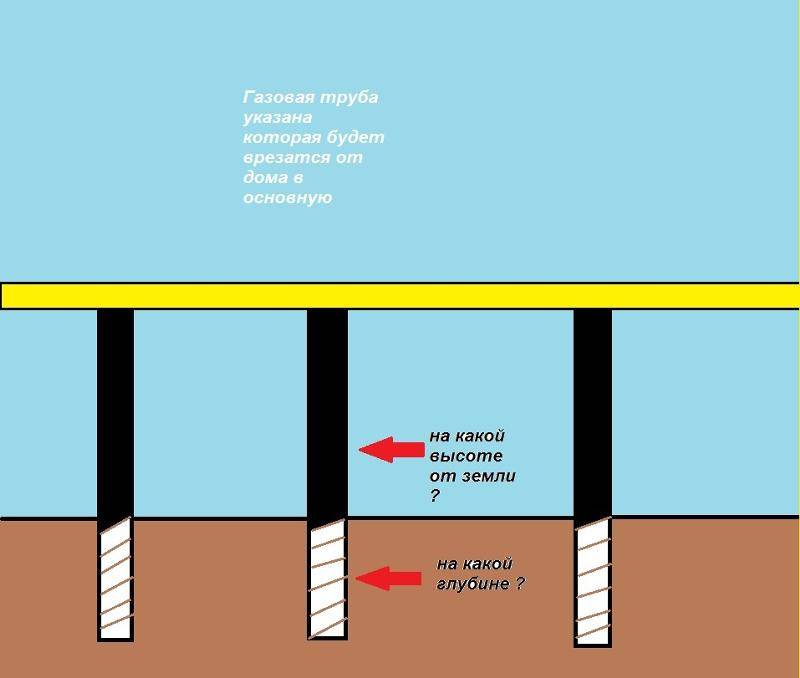

Надземный газопровод — это поверхностная система транспортировки топлива, состоящая из труб, арматуры, опор, специального оборудования, приборов освещения и вентиляции. Конструкция находится над поверхностью земли и обустраивается в соответствии со СНиП 42-01-02 и СНиП 3.05.02-88.
Согласно прописанным в этих документах нормам, строительство наземных сооружений разрешается проводить в таких местах:
- горы;
- пустыни;
- болота;
- территория с неустойчивым грунтом;
- вечная мерзлота;
- естественные и искусственные препятствия.
Данное инженерное решение принимается в исключительных случаях, когда риски подземного монтажа выше воздушного. При этом принимаются эффективные меры для обеспечения безопасной и надежной эксплуатации магистрали.
Основные правила планирования и строительства газопроводов заключаются в их защите от таких факторов:
- электромагнитный импульс;
- механическое воздействие;
- высокая температура;
- открытое пламя.
Разновидности газопроводов
В зависимости от того, под каким давлением перемещается газ по трубам, газопроводы классифицируют на три основных типа:
- линии низкого давления;
- линии среднего давления;
- линии высокого давления.
Линия с низкими показателями давления. Показатель давления в таких коммуникациях доходит до 0,05 кгс/см². Такое давление в газопроводных конструкциях характерно для хозяйственных систем, которые занимаются поставкой газа до простых потребителей. Монтируются такие сети для жилых и административных построек, к которым можно отнести: многоэтажные жилые здания, образовательные учреждения, офисы, больницы и т. д.
Трубопроводы со средними показателями давления. В таких трубопроводах транспортировка газа осуществляется под давлением от 0,05 кгс/см² до 3,0 кгс/см². Такие линии в большинстве случаев используются как магистральные, а также монтируются в основных городских котельных.
Газопроводы высокого давления. Показатель давления в таких трубопроводах может варьировать от 3,0 кгс/см² до 6,0 кгс/см². Такие линии монтируются для обеспечения газом различных производственных предприятий.

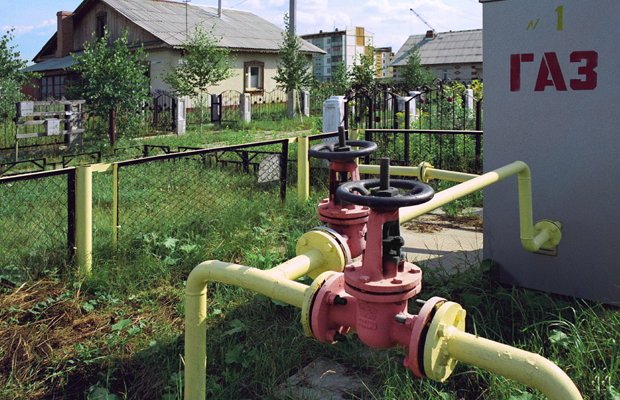

Сети, транспортирующие газ конечным потребителям, являются линиями низкого давления
Существуют ситуации, в которых давление в газопроводной конструкции может выходить за установленные рамки. В некоторых случаях оно достигает 12,0 кгс/см² (линии наивысшего давления). Организация системы с такими показателями давления требует отдельных расчётов. Все газопроводы классифицируются не только по показателю давления, но и в зависимости от материала, из которого их производят.
Наземная прокладка газопроводов
Наземную прокладку, как правило, предусматривают:
- в болотах, не примыкающих к затопляемым поймам рек:
- при продольном и поперечном уклоне болот, но превышающем 10 %;
в болотах, не подлежащих осушению; - при возможности укладки газопровода в горизонтальных и вертикальных плоскостях естественным изгибом.
Обвалование наземных газопроводов выполняют песчаным грунтом с откосами не менее 1:1.25 и устройством под газопроводом двухслойной хворостяной выстилки, уплотненной слоем песчаного грунта. Высоту обвалования принимают по результатам теплотехнического расчета. Поверх песчаной присыпки допускается устраивать обвалование минеральным грунтом.
Виды газопроводов:
Газопроводы подразделяются на:
– магистральные газопроводы,
– газопроводы распределительных сетей.
Магистральные газопроводы предназначены для транспортировки газа на большие расстояния. Через определённые интервалы на магистрали установлены газокомпрессорные станции, поддерживающие давление в трубопроводе. В конечном пункте магистрального газопровода расположены газораспределительные станции, на которых давление понижается до уровня, необходимого для снабжения потребителей.
Газопроводы распределительных сетей предназначены для доставки газа от газораспределительных станций к конечному потребителю.

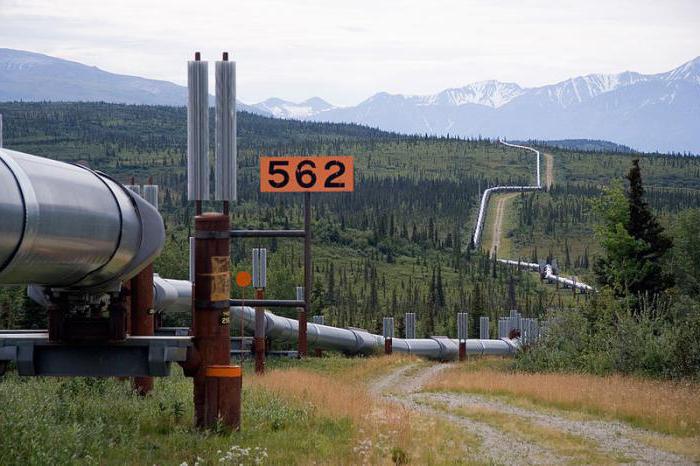

Магистральные газопроводы прокладываются, как правило, подземно (подземная прокладка). Прокладка трубопроводов по поверхности земли в насыпи (наземная прокладка), или на опорах (надземная прокладка), или под водой (подводная прокладка) допускается только как исключение при соответствующем обосновании. При этом должны предусматриваться специальные мероприятия, обеспечивающие надежную и безопасную эксплуатацию трубопроводов.
Резервные газопроводы сооружаются по стратегическим соображениям, для обеспечения гибкости в погрузке газовозов и для снижения длины маршрута транспортировки.
Магистральные газопроводы в зависимости от рабочего давления в трубопроводе подразделяют на:
– газопроводы I класса – при рабочем давлении свыше 2,5 до 10,0 МПа включительно,
– газопроводы II класса – при рабочем давлении свыше 1,2 до 2,5 МПа включительно.
Распределительные газопроводы в зависимости от рабочего давления в трубопроводе подразделяют на:
– газопроводы низкого давления – до 0,005 МПа,
– газопроводы среднего давления – от 0,005 до 0,3 МПа,
– газопроводы высокого давления:
- – 1 категории — от 0,6 до 1,2 МПа (для СУГ до 1,6 МПа),
- – 1а категории — свыше 1,2 МПа,
- – 2 категории — от 0,3 до 0,6 МПа.
Прокладка подземных газопроводов
Данный вид монтажа включает в себя прокладку газопровода под землей. Как правило, подобный монтаж требует заранее подготовленные вырытые траншеи. При этом следует учитывать глубину вырытого канала и проводки коммуникации согласно проекту, она должна быть не менее 0,8 м. При выборе месторасположения необходимо учитывать расстояние до зданий, сооружений и других коммуникаций (канализация, тепловая сеть). Нежелательно прокладывать подземный газопровод вблизи деревьев, поскольку их корневая система может затруднить его ремонт и эксплуатацию. При прокладке труб и сборки газового устройства таким способом следует учитывать следующие моменты:

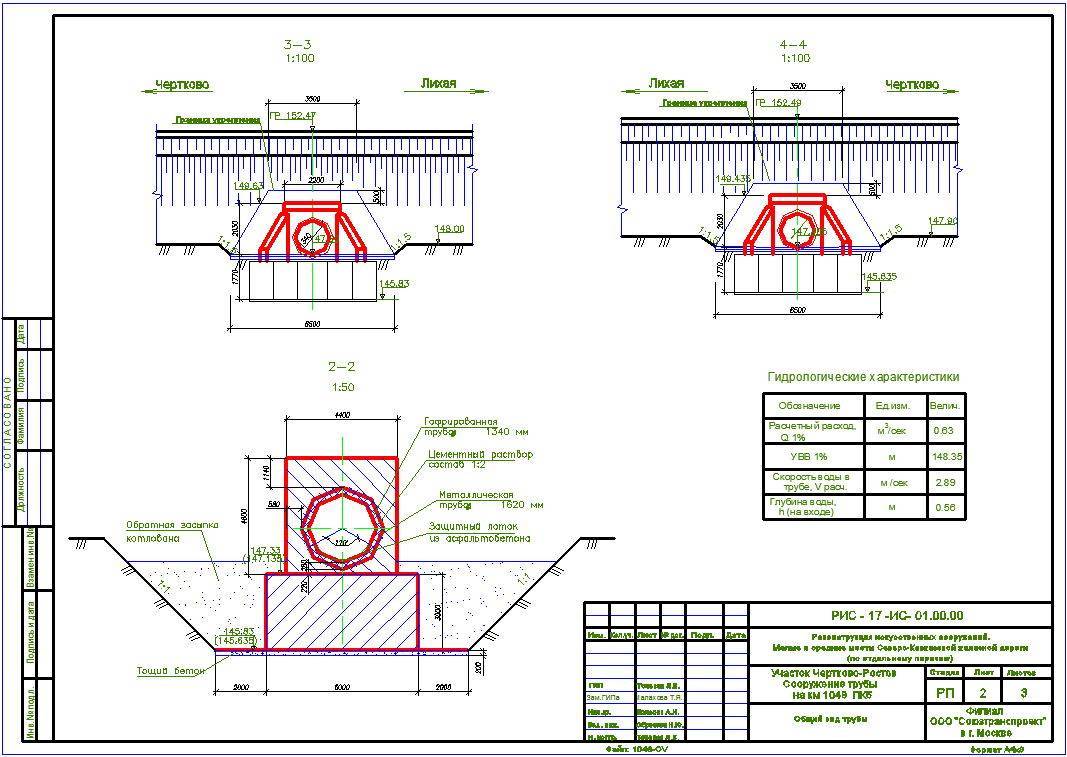

Схема укладки подземного газопровода
- промежуток между газопроводом и другими подземными коммуникациями должен быть не менее 0,2 м;

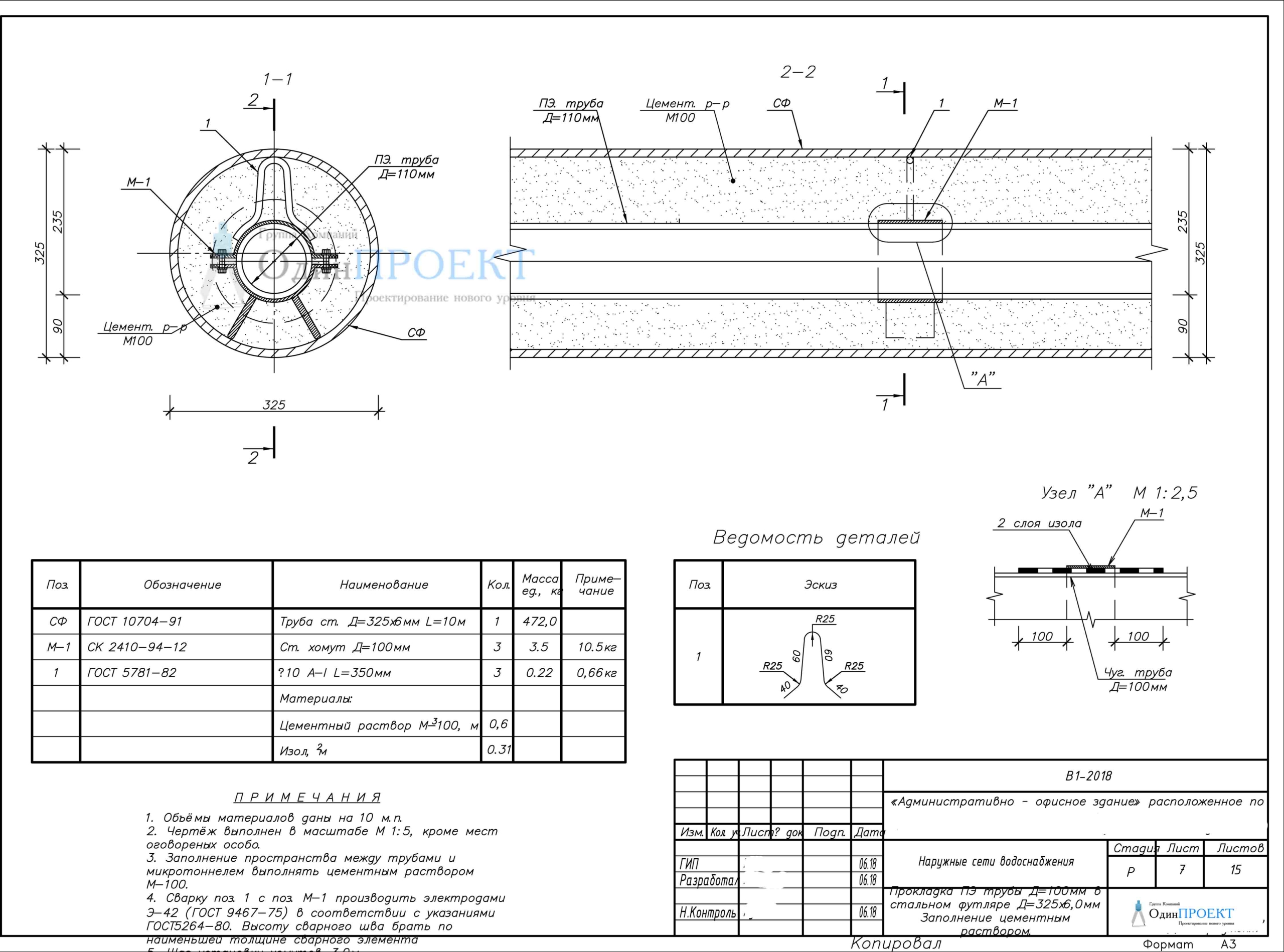

- на участках пересечения с коммуникационными коллекторами газопроводные трубы нужно протягивать в футлярах;
- газовая магистраль размещается выше других инженерных сетей;
- футляры должны выводиться за пределы пересечения на расстояние не менее 0,2 м;
- с помощью гидроизоляционных материалов обрабатываются концы футляров.
Виды бестраншейной прокладки труб
Другим способом подземного монтажа является бестраншейный вариант прокладки. Подобный вариант является наименее затратным. Преимущества бестраншейного способа прокладки газопровода в следующем:
- яуменьшает финансовые затраты на устройство газопровода;
- снижает время проведения монтажа.
Подземный способ прокладки газопровода является наиболее безопасным, однако реализация такого монтажа обходится дороже.
Ввод в эксплуатацию внутридомовых газопроводов
Ответственность за состояние и правильную эксплуатацию внутридомового газового оборудования и газопроводов в городах и поселках несут эксплуатационные организации газового хозяйства. Ведомственные и частные дома обслуживаются соответствующими домоуправлениями (ЖЭК), эксплуатационными организациями газового хозяйства (по договорам с ними) или владельцами домов.
Основной формой обслуживания газового оборудования жилого дома является периодический профилактический осмотр и ремонт газовых приборов и внутридомового газопровода, производимый в плановом порядке и по заявкам потребителей. Установлена следующая периодичность профилактического осмотра в жилых домах: контрольная опрессовка газопроводов осуществляется 1 раз в 5 лет, сроки профилактического осмотра внутридомовых газопроводов устанавливаются органами газового хозяйства по согласованию с Госгортехнадзором, текущий ремонт производится 1 раз в год, смазка кранов и перенабивка сальников на стояках и вводах — 1 раз в год, смазка кранов у приборов — в срок профилактики.
Профилактический осмотр газовых плит и быстродействующих водонагревателей производят 1 раз в 2 месяца. Емкостные водонагреватели, отопительные, отопнтельно-варочные печи и другие приборы, имеющие автоматическое устройство, осматриваются 1 раз в месяц.
При профилактическом осмотре в обязательном порядке выпол-няются следующие работы:
ѕ осмотр всех газопроводов начиная от крана на вводе, обмыли-вание всех соединений с целью проверки состояния и герметичности соединений и арматуры на газопроводе — при каждом посещении по графику;
ѕ смазка кранов на вводе, ответвлениях в квартиры и к стоякам — по мере необходимости;
ѕ проверка креплений на газопроводе — при каждом посещении по графику;
ѕ проверка работы арматуры газовых приборов 1 раз в 3 месяца;
ѕ снятие горелок и прочистка сопел — по м»; ре необходимости;
ѕ проверка плотности соединений — при каждом посещении по графику;
ѕ регулировка всех горелок плиты — по мере надобности;
ѕ проверка исправности автоматики блок-крана и автоматики безопасности у проточных водонагревателей — по графику;
ѕ регулирование подачи воды и газа с проверкой работы водонагревателя на разных режимах — по графику.
Технология и правила сборки

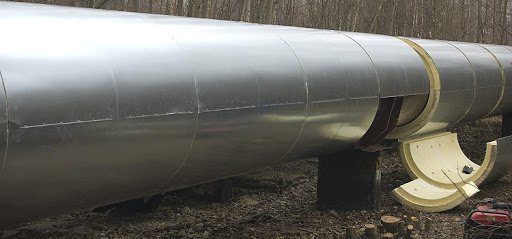

Утеплители применяются для соблюдения температурного режима транспортировки газа Технология сборки газопровода регламентируется строительными правилами СП 42-103-2003. Общим требованием является соблюдение температурного режима, который должен быть в диапазоне от -15 до +30 градусов. Стыковка проводится с помощью сварки или фланцевых соединений. Запрещено использовать масла и смазки любого типа.
Строительство ведется по направлению от дома к магистрали. Врезка осуществляется после ревизии газопровода.
Процесс и технология копки
Как правильно копать, пошаговая инструкция:
- Снимают верхний пласт плодородной земли. Его рекомендуется отделить и оставить поодаль, чтобы присыпать траншею сверху, когда коммуникации будут закопаны. Со временем поверхность приобретёт нетронутый вид.
- Остальной грунт выкапывают и складируют рядом с канавой.
- Глубину проверяют с помощью измерительных приборов или рулетки.
- Дно утрамбовывается, выравнивается подушкой из мокрого песка.
- После сформированную траншею сдают контролирующему сотруднику газовой службы под акт приемки.
Стенки колеи укреплять не требуется, но с завершением работ затягивать не нужно. Траншея может деформироваться под влиянием погодных условий, человеческого фактора или механических повреждений, придётся исправлять.
Соединение газовых труб
Габаритные трубы из стали, имеющие сварные швы, обычно используются для газопроводов с сечением ½–2. Трубы, являющиеся бесшовными, подходят для более крупных соединений в газовой системе. Под землей лучше всего прокладывать стальные битумизированные трубопроводы без швов, которые имеют не сварные, а резьбовые стыки. Принцип сцепления у их частей аналогичен тому, что применяется у водопроводных (по типу фитингов). Раструбы в этом случае уплотняются современными герметиками или льном со специальной пропиткой.
Запорные краны газопроводов герметизировать нежелательно, ведь в этом случае их будет проблематично открыть при срочной необходимости. Такие краны следует плотно подгонять друг к другу и закрывать вручную или ключами. В подвальных помещениях трубы стыкуют хомутами и скобами, а там, где они проходят через стену, защищают особым чехлом. В шлакобетонной кладке поверхность газопровода дополнительно покрывают изолирующей антикоррозионной краской.
Герметики для соединений газовых труб — необходимые составы и приспособления, игнорировать применение которых нельзя. Они обеспечивают должный уровень надежности стыков и позволяют продлить срок службы оборудования.
Источник
