Прокладка проводки в деревянном доме: Обзор вариантов и Фото

Монтаж кабельно-проводниковой продукции

В большинстве случаев, при качественном монтаже вся кабельно-проводниковая продукция прокладывается в гофре. Это дает дополнительную защиту кабеля, упрощает монтаж и делает возможную последующую замену при выходе кабеля из строя без вскрытия стен и нарушения выполненного ремонта. Также стоит отметить, что электропроводка в доме своими руками в 90 % случаев выполняется скрытым способом (в штробах) и очень редко в кабель-каналах открытым способом.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

  • Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
  • Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
  • Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
  • Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
  • Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

  • (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
  • (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Заземление

Заземлительный контур необходим, чтобы свести к минимуму опасность поражения людей электротоком. Современные объекты используют трехполюсные розетки с заземляющим контактом, соединенным заземляющей жилой с контуром.

Вводной кабель

Кабель, которым производится запитка дома от воздушной линии, называется вводным, он должен выдерживать общую нагрузку подключаемого объекта. Кабель ввода прокладывается от столба линии электропередач (ЛЭП) до вводного щитка. Монтаж к щитку осуществляется самостоятельно, к ЛЭП его присоединяет специализированная бригада электромонтажников.

Самонесущий изолированный провод (СИП), которым производится ввод, бывает сечением 10,16 и 25 мм. СИП фиксируется специальными натяжителями, его зачистка и коммутация посредством скруток не допускается, необходимо использовать прокалывающие зажимы.

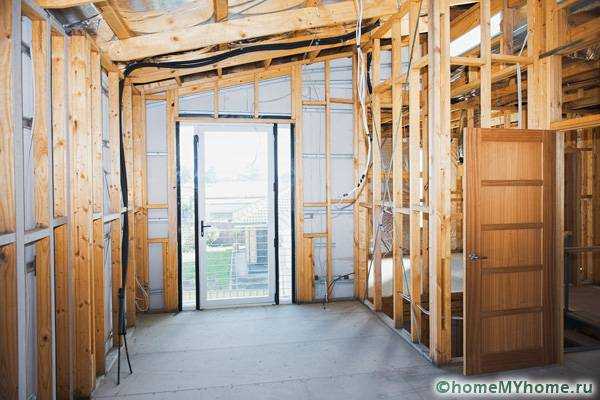

Монтаж электропроводки в деревянном доме своими руками: внутренние работы

Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.

Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.

В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.

Скрытая проводка в деревянном доме: разработка проекта и определение трассы

Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки

Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках

Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.

После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.

Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки

Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.

К примеру:

  • при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
  • для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
  • минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
  • 3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.

Основные правила при выполнении работ

Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.

В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи

Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.

Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.

7 Кратко о методах соединения проводов и тонкостях процедуры

Операция производится своими руками одним из трех способов. Единая внутренняя проводка создается:

  • Скруткой.
  • Самозажимными Wago-клеммами.
  • Специальными колпачками.

Первая методика – недорогая и доступная в реализации. С концов кабелей убирается изолятор (4–5 см). Провода скручивают между собой, пропаивают и обматывают защитной липкой лентой.

Технология Wago предполагает снятие с торцов проводов 1 см изоляции и их соединение посредством самозажимных клемм. Последние выбирают по сечениям используемых кабелей.

Третий способ требует приобретения спецколпачков, внутри которых установлена пружина конической формы. Порядок их использования:

  • провода зачищают и скручивают;
  • накрывают место соединения описываемым изделием.

Пружина при накручивании колпачка прочно зажимает электрокабель. А оболочка из пластика играет роль изолятора.

Нюанс. Нагрузочная способность прокладываемой внутренней трассы зависит от числа соединений проводов. Чем их больше, тем менее надежной в эксплуатации получается разводка.

Способы размещения проводки

В деревянных сооружениях проводка может быть сделана открытым или закрытым способом. Под этим понимается внешний вид электропроводки. Проводку можно прокладывать в плинтусах с кабель каналом, коробах, трубах ПВХ и металлических.

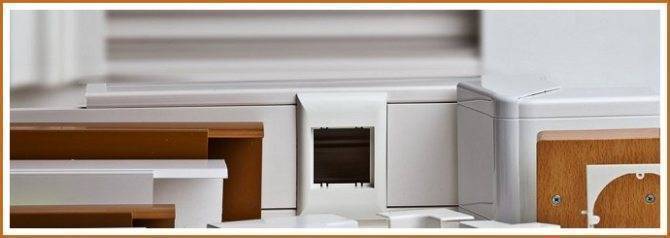

Наиболее безопасным считается открытая электропроводка. Она же потребует и меньших вложений. Провода протягиваются по поверхности стен и потолка. Часто их прячут в короба из самозатухающих материалов или оформляют в виде ретро (кабель переплетают косичкой).


Сегодня короба представлены в различных размерах и расцветках, которые легко подобрать под интерьер комнат. Лучше остановить свой выбор на коробах с толстыми стенками и одним замком. Они послужат дольше, чем короба с двумя фиксаторами. Короб, крышка которого легко снимается, крепится саморезами через каждые полметра. При таком способе прокладки используются розетки и выключатели, навешивающиеся на стену. Кабель укладывается в короб с запасом, если позволяет место.


Скрытая проводка более затратная и её установка желательно должна быть продумана ещё на этапе строительства дома. Большинство из-за эстетических соображений выбирают именно её. При таком виде работ кабели укладываются в металлические трубы. Идеальными считаются медные трубы. Они дороже стальных, но с ними легче работать. Полностью нужно исключить давление и механическое воздействие на кабель. Следует учитывать, что это может произойти, так как деревянный дом со временем дает усадку. Протяжка проводов сквозь деревянные стены делается только через металлические трубы (проходные гильзы). Гофрированные трубы не подходят, так как легко повреждаются. Стены просверливаются, и гильзы в отверстия вставляются так, чтобы их края немного выступали над стеной. На гильзы надеваются пластиковые насадки, они защищают провода от повреждений. Затем выступающие концы гильзы помещают в короба.

Диаметр труб для кабелей выбирается с учетом, что после протаскивания проводов в нём должно остаться место ещё на столько же.

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=K2NxVMMwf9o&feature»]

Важно! Гильзы из металла помешают возгоранию при замыкании

При любом виде монтажа проводки ряд работ проводятся одинаково

  • Рекомендуется начинать протяжку от розеток до щитка, используя провод с сечением 2,5. Провод с сечением 1,5 протягивается от выключателей и осветительных приборов к распределительным коробкам.
  • Для скручивания проводов в коробках сначала необходимо срезать слой изоляции на 0,8 см и зачистить жилы. Жилы скручиваются друг с другом и изолируются или зажимами или изолентой. Лучше скручивать пассатижами, так более надёжен будет контакт.
  • При установке розеток и выключателей в деревянном доме следует думать о пожаробезопасности. Поэтому обязательно на месте где будут они размещаться, устанавливают металлические пластины. На глазомер лучше не полагаться при такой работе, лучше воспользоваться уровнем.
  • Розетки монтируются на небольшом расстоянии от приборов, которые будут к ним подключены. На кухне делаются розетки для каждого вида бытовой техники.
  • В каждой комнате устанавливается минимум одна распаячная коробка. Но и много их быть не должно. Ведь каждая коробка это нарушение целостности цепи. Коробки должны быть легкодоступными.
  • Свести к минимуму количество поворотов и изгибов кабеля.

Важно! Скрывать распределительные коробки нельзя

Новое на сайте

Ремонт12.01.2021

После того, как все вдоволь насладились застольями в новогодние праздники, начинает появляться желание перемен. Заметили? В этом году мне захотелось не только преобразиться самой, но и украсить собственный дом. Поэтом…

Какой шкаф лучше угловой или прямой? Опыт на 12 кв.м.

Мебель12.01.2021

Несколько лет назад, когда остро стоял вопрос расстановки мебели в нашей с мужем комнате, перед нами стояла задача в зале организовать спальню, гардеробную, рабочий уголок, систему хранения мелочевки, телевизионную зо…

Преимущества плетеной мебели из ротанга.

Мебель12.01.2021

Мебель из ротанга прекрасно дополнит любой интерьер. До недавно её использовали в качестве плетеных лавочек в парках. Однако дизайнеры заимствовали такую мебель для городской квартиры.Ротанг представляет собой стебл…

Мебель из металла. Плюсы и минусы.

Мебель12.01.2021

Мы изготавливаем мебель на стальной основе, сами активно пользуемся такой мебелью. Но почему? Потому что мы ее изготавливаем? Нет. Это не пост-самореклама. Как и любой вид изделий, мебель из металла имеет свои плюсы и м…

Стальная катанка – производство и применение

Ремонт12.01.2021

Стальная катанка – это очень крепкая проволока, из которой делают гвозди, электроды, арматуру, скобы, сварочную проволоку и т. д. Рассмотрим требования к качеству катанки, ее производство и сферы применения.Катанка и п…

Горе мастера, или с чего начать ремонт в ванной!

Ремонт12.01.2021

Здравствуйте дорогие друзья! Сегодня хотелось бы поговорить на отдельную тему, а точнее о ремонте ванной комнаты. В данной статье хотелось бы поделиться с вами своим опытом, как со стороны рабочего, а не заказчика. Прор…

10 приложений о строительстве и ремонте на Android.

Ремонт12.01.2021

ПодписатьсяКакие приложения для строительства и ремонта необходимо установить на смартфон? Мы отобрали для вас 10 лучших приложений, которые помогут вам самостоятельно разобраться в этом вопросе.Умные инструментыС э…

Как выбрать правильного мастера по химчистке мебели

Мебель11.01.2021

Все мы рано или поздно решаем провести генеральную уборку нашей квартиры, в том числе почистить и мебель. Кто-то делает это самостоятельно, а кто-то обращается за помощью к клининговым компаниям или частным мастерам. Им…

Главные цвета 2021 года: какие они?

Мебель11.01.2021

Институт цвета Pantone анонсировал главные цвета 2021 года. Ими стала пара 17-5104 Ultimate Gray (Безупречный серый) и 13-0647 Illuminating (озаряющий желтый). Выбор двух таких разных, но в тоже время идеально сочетающихся цветов, кажется вполне…

Лазер, который стал хорошей заменой пузырьковому уровню

Ремонт11.01.2021

Чуть-чуть пошатнул уровень уже съехал и многие другие проблемы, преследующие такой вид уровняПеред тем пока не начал свое повествование хочу вас познакомить поближе: я живу в небольшом городке, в котором как Вы все мож…

5 ошибок при сверлении отверстий вручную

Мебель11.01.2021

Ошибка № 1Использование для разметки маркера.Разметку для ручной присадки мебели нужно делать простым карандашом. Лучше всего остро заточенным. Так Вы получите максимально точные линии. Маркером линии получаются дов…

Как очистить старую краску с батареи

Ремонт11.01.2021

Хочу поделиться своим опытом как чистила батареи от старой краски двумя разными составами: B-52 и смывкой от Новбытхим “B-52” – густой прозрачный гель, пахнет не очень но не резкий, обычная эмаль воняет сильнее, наносит…

Игривый, практичный и восхитительный: Candyland by Formitura

Мебель11.01.2021

Коллекция кресел, разработанная Эсти Барнсизвестный дизайнер Эсти Барнес, известный в международном мире дизайна своей изысканной, ковры ручной работы под ее Топфлор Эсти баннер, запускаетFormitura, новый бренд шикарный, …

Марокканский стиль в интерьере: особенности, характерные черты

Ремонт10.01.2021

Марокканский стиль в интерьере напоминает обстановку африканской хижины. Ему характерны вытянутые стрельчатые оконные и дверные проёмы. Этот стиль довольно оригинальный, он содержит в себе множество элементов, подчё…

Вылетели пружины. Решил сам отремонтировать диван. Результат – на фото

Ремонт10.01.2021

Спустя 6 лет место для сидения на диване провалилось вниз. Так как я не специалист по мебели, первое время спал головой в другую сторону. Через 2 месяца решили купить новый диван, даже присмотрели модель в “Много Мебели…

6 Популярные способы внутренней прокладки кабелей

Открытая разводка обычно осуществляется при помощи кабель-каналов. Пошаговая инструкция выполнения такой операции приведена далее:

  • Производится разметка (по имеющемуся проекту) линии прокладки сети.
  • С канала для кабеля снимают крышку.
  • Прикрепляют короб к потолочной поверхности либо стене. Для этого применяются саморезы. Их установка производится с шагом 50 см. На поворотах трассы вкручивают добавочные метизы.
  • В намеченных местах монтируются распределительные коробки.
  • Электропроводку помещают в кабель-каналы, накрывают последние крышкой, защелкивают крепеж.

Важно! В точках монтажа выключателей и розеток следует оставить небольшой запас кабеля. Он необходим для подключения указанных элементов

Провода в распредкоробках соединяются между собой и с клеммами розеток, автоматов, выключателей. Эта часть монтажных работ подробно описана в следующем разделе.

При скрытой разводке кабель часто «прячут» в металлические трубы. Алгоритм работ простой:

  • Проделывают в стенах штробы.
  • Устанавливают распредкоробки (так, чтобы доступ к ним после облицовки вертикальных оснований был свободным).
  • Монтируют трубы. При необходимости они предварительно обрезаются. Концы изделий зачищаются, с них удаляются все заусеницы.
  • Крепление труб производится хомутами.

Проводка протягивается через зафиксированные металлические каналы. В распредкоробках электрожилы скручиваются и изолируются.

Розетки и осветительное оборудование

В местах, отмеченных для монтирования выключателей и розеток, нужно провести вырезку гнёзд для установки специальных металлических коробок. Технология установки включает в себя крепкую связь кабелей и коробки.

Открытая электропроводка является более безопасной

Одно из главных правил, предполагающее монтаж электропроводки: все элементы обязаны надёжно контактировать друг с другом. Самыми качественными способами крепления являются сварка или пайка. Этот вариант не подвержен коррозии, механических воздействиям и обеспечивает крепкий и долговечный контакт.

Кроме того, монтаж электропроводки предполагает использование медных труб. Если применяются изделия из меди, то их концы развальцовываются. В случае стальных труб применяются гайки, завинчивающиеся на специально нарезанную резьбу. Металлические коробки должны иметь соответствующий защитный класс, чтобы исключить попадание воды и пыли внутрь коробки.

Для чего необходим контур заземления

Проектирование электросетей для деревянного дома обязательно включает раздел о монтаже контура заземления, без которого вся система подачи энергии в здание считается небезопасной. Существует несколько способов устройства заземления, и, несмотря на запреты, все их до сих пор применяют.

Следует отказаться от сборки контура из подручных материалов – это опасно. Традиционный способ устройства «треугольника» из металлических уголков и шины требует свободного пространства на придомовой территории, к тому же с 2013 года он запрещен как несоответствующий современным стандартам (ГОСТ Р 50571.5.54-2011).


Длина одного монтажного штыря – 1,5 м. Вертикальные заземлители располагают тремя способами: одной линией в прямой траншее, треугольником, если элемента всего три, четырехугольником по углам дома

Разумно применять на загородном участке модульно-штыревой способ заземления, согласно которому заземлители устанавливаются в линию или по периметру дома.

Он не требует выделения внушительного свободного пространства на участке, т.к. все элементы располагаются вдоль существующих объектов. Необходим лишь перфоратор, чтобы поместить штырь в землю.

Шаги устройства заземляющего контура для частного дома:

Для увеличения токопроводящих способностей выпущенные в заводских условиях электроды покрыты медью, а все соединения, резьбу и муфты в процессе сборки смазывают токопроводящей пастой.

Как правило, в состав пасты входят и антикоррозийные добавки. В качестве защиты от агрессивной внешней среды все соединения также обматывают гидроизоляционным материалом.

Преимущества готовых заземляющих систем штыревого типа –  эффективность, небольшие трудозатраты, экономия места, главный недостаток – высокая стоимость.

Именно по причине дороговизны многие собственники деревянных коттеджей и дачных домиков до сих пор используют отрезки отрезки металлического уголка или арматуры для устройства контура заземления вместо заводских изделий.
