Как правильно проложить трассу для кондиционера по стенам или потолку

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

  • устройство издает шум, гудит, нарушая спокойствие соседей;
  • конденсат может испортить фасад здания или попасть на балкон снизу;
  • габаритный блок перекрывает обзор или вид и окна;
  • существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

  • монтажные работы проводятся на лицевой части многоэтажки;
  • пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
  • сплит-система расположена над пешеходными дорожками;
  • на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство. Демонтаж устройств проводится только по решению суда

Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

  • от конструкции до потолка — не меньше 15 см;
  • от модуля до правой или левой стены — не меньше 30 см;
  • от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
  • от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

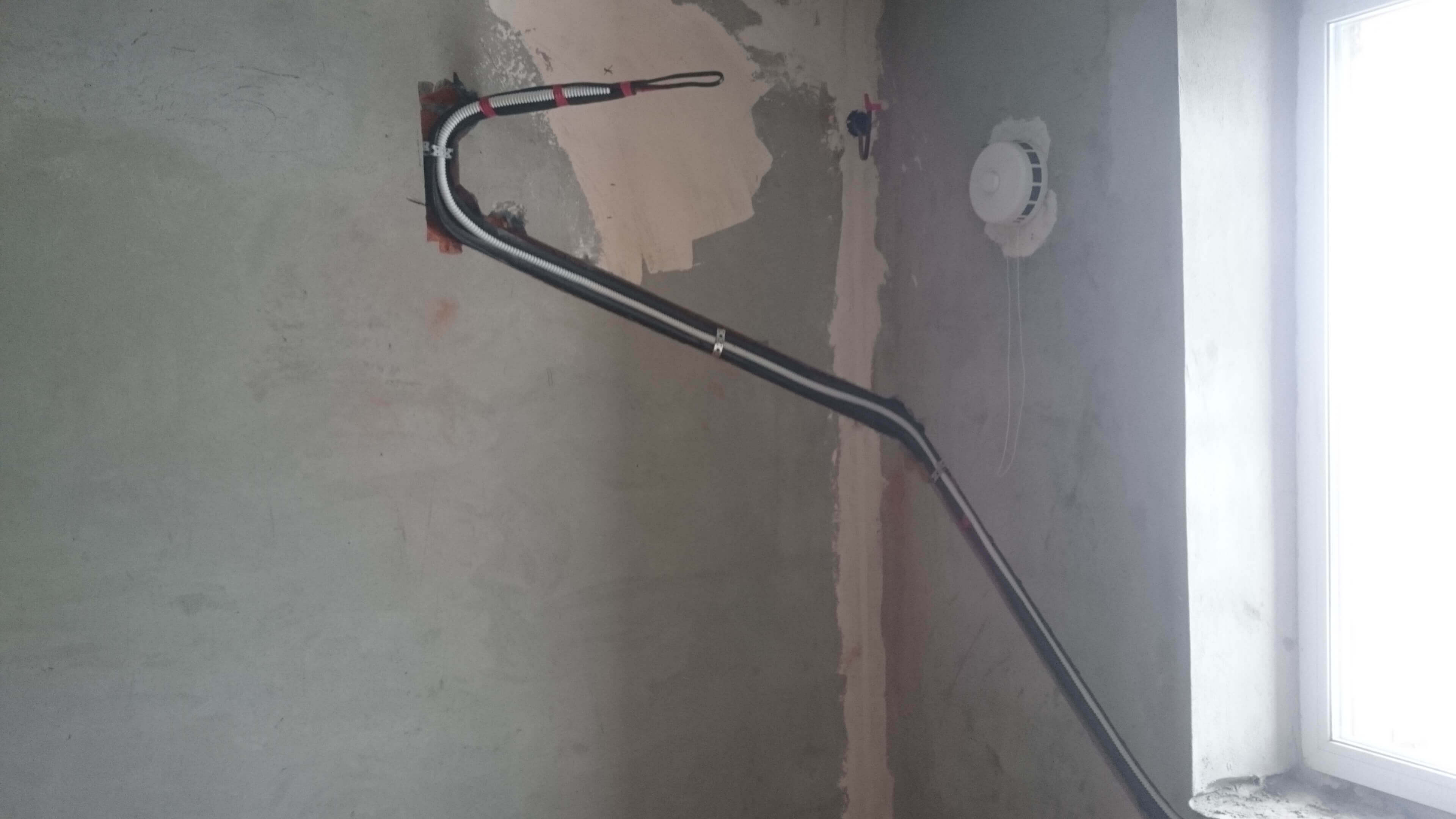

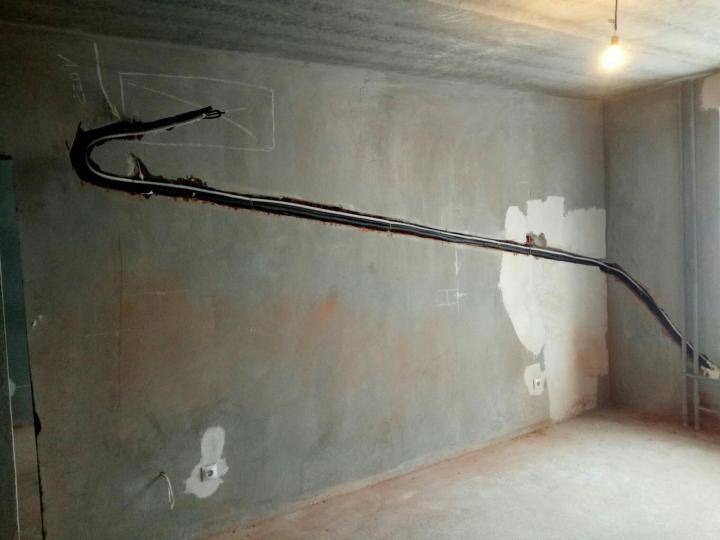

Как правильно проложить трассу для кондиционера по стенам или потолку

Рекомендуется устанавливать сплит систему до того, как маляры выровняют и покрасят стены. В большой квартире или доме может понадобиться несколько внутренних блоков и один внешний, который соединен с фанкойлами трассами из труб и проводов. Эти коммуникации соединяются в один пучок и заделываются одновременно. После свежего ремонта опять придется долбить штукатурку, кирпич или бетон, чтобы спрятать трассу кондиционеров по потолку или стенам. Это дополнительные расходы, грязь в помещении и неудобства. Вдобавок, в стенах уже проведены электропровода и есть опасность их повреждения, если не использовать специальное оборудование, которое ищет проводку.

Возможные проблемы и заломы при трассе кондиционера

Например, стремясь расположить оборудование на определенном расстоянии от пола, чтобы вилка достала до розетки, важно исключить перегибы трассы, так как это может стать причиной неправильной циркуляции фреона, скопления конденсата и выхода из строя всей системы. Трубка дренажная обязательно должна быть проложена под вышеупомянутым наклоном, в противном случае вы можете столкнуться с тем, что вода при работе агрегата станет капать прямо в помещение. Это приводит к тому, что жидкость скапливается в дренажном шланге

Сложность здесь заключается еще и в том, что все коммуникации уже находятся в стене, а значит, для их перепрокладки необходимо будет не только портить внешний вид отделки, но и вызывать специалистов, ведь при монтажных работах может произойти разгерметизация. Если постоянного наклона вы не смогли добиться, нужно установить дренажную помпу. Но ее работа сопровождается посторонним шумом, а дренажная система становится менее надежный. Помпа, однако, не всегда решает проблему полностью, ведь она проталкивает жидкость на короткий участок, а после этого вода должна двигаться самотеком

Это приводит к тому, что жидкость скапливается в дренажном шланге. Сложность здесь заключается еще и в том, что все коммуникации уже находятся в стене, а значит, для их перепрокладки необходимо будет не только портить внешний вид отделки, но и вызывать специалистов, ведь при монтажных работах может произойти разгерметизация. Если постоянного наклона вы не смогли добиться, нужно установить дренажную помпу. Но ее работа сопровождается посторонним шумом, а дренажная система становится менее надежный. Помпа, однако, не всегда решает проблему полностью, ведь она проталкивает жидкость на короткий участок, а после этого вода должна двигаться самотеком.

Даже если вы воспользовались услугами специалистов, о работе которых другие люди хорошо отзывались, за их действиями следует тщательно следить. Например, многие пренебрегают сохранностью медных трубок, которые изгибаются при необходимости выполнить внешнюю отделку стен. Материал при этом получает трещины или меняет нужное сечение. Трубы от кондиционера, которые выходят на поверхность стены, многие умудряются использовать в качестве вешалок для одежды

Важно предупредить работающих специалистов о том, что трассу трогать нельзя. Важно за этим еще и следить, так как изогнутые внутри трубки внешне остаются в неизменном виде из-за обмотки. Штробление стены под кондиционер

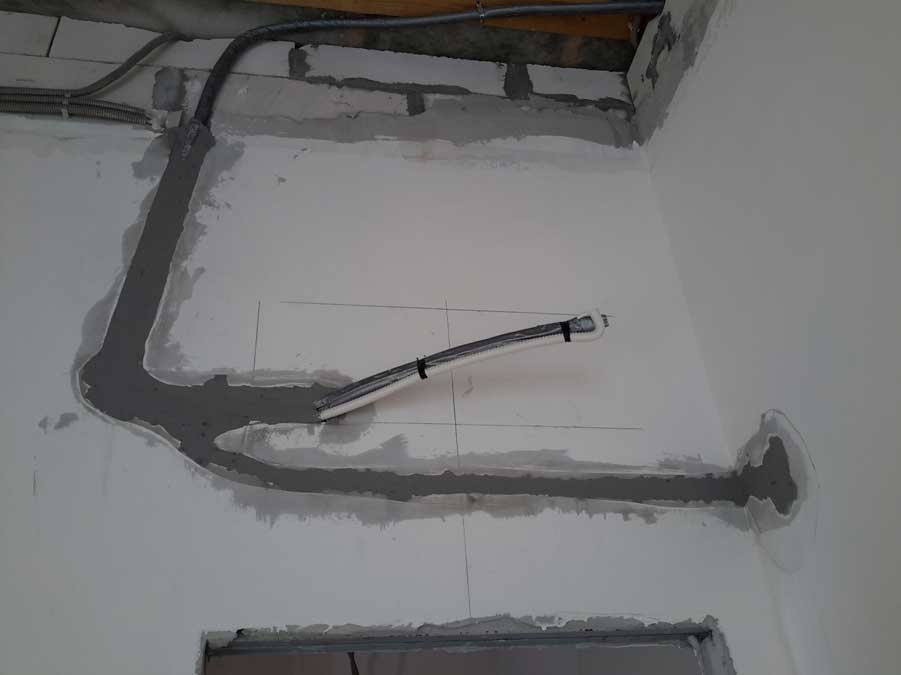

Штробление стены под кондиционер

Расположение дренажной трубы

Прокладка дренажа осуществляется в отдельную штробу. Отдельный внутренний блок должен иметь свою дренажную трубку. Подключение канализации проводится при помощи сухого сифона. Максимальная длина трубки не должна превышать 6 метров. Если это расстояние больше, то необходимо использовать ПВХ трубу размером 32 мм

Стоит обращать внимание на уклон и отсутствие горизонтальных участков

Важно соблюдать правильность расположения трубок. Медные трубки должны располагаться ближе к стене, кабель размещается вверху, дренажная трубка в нижней части

Это поможет правильно подключить наружную секцию.

Специалисты советуют промазать всю магистраль на определенном расстоянии шпаклевкой, что поможет лучше закрепить ее на стене.

С чего начать монтаж

Чем профессиональнее установлена система, тем дольше срок ее эксплуатации. Если нет уверенности в своих силах – лучше позвать специалистов. Они делают монтаж в такой последовательности:

  • размечают штробы в стенах под наклоном для коммуникаций;
  • штробят отверстия и закладывают трубы;
  • проводят дренажную трубку под наклоном к канализации;
  • электрики проводят электрический кабель в стене к отдельному щитку;
  • пробивают отверстие для вывода труб наружу – к внешнему блоку.

Это самый сложный, но практичный вариант – на виду будет только декоративная пластиковая панель внутреннего блока. Все трубы заходят в него сзади, их не видно и эстетический вид помещения сохраняется. Дренаж также спрятан, вода не капает на голову прохожим.

Закладка трассы для кондиционера – какой способ выбрать

Самое сложное в процессе установки – это подготовка стен и укладка медных труб. Здесь нужно соблюдать правила, чтобы через время не пришлось заново переустанавливать систему. Легче смонтировать декоративный короб и спрятать все трубы под него. Здесь есть свои преимущества: при неполадках легче проверить трассу, не заделанную в стены. Для самостоятельного проведения работ следует рассмотреть оба варианта и выбрать подходящий.

Перед началом работ следует знать:

  • передвинуть кондиционер даже на 2 см будет невозможно, поэтому с местом установки нужно определяться сразу;
  • место для внешнего блока рекомендуется выбирать таким образом, чтобы к нему был постоянный доступ без услуг промышленных альпинистов – для обслуживания и самостоятельной очистки;
  • если дом старый и проводка давно не менялась, есть опасность возгорания, поэтому перед установкой кондиционера электрики должны заменить все электрические коммуникации в квартире, чтобы они выдерживали нагрузку.

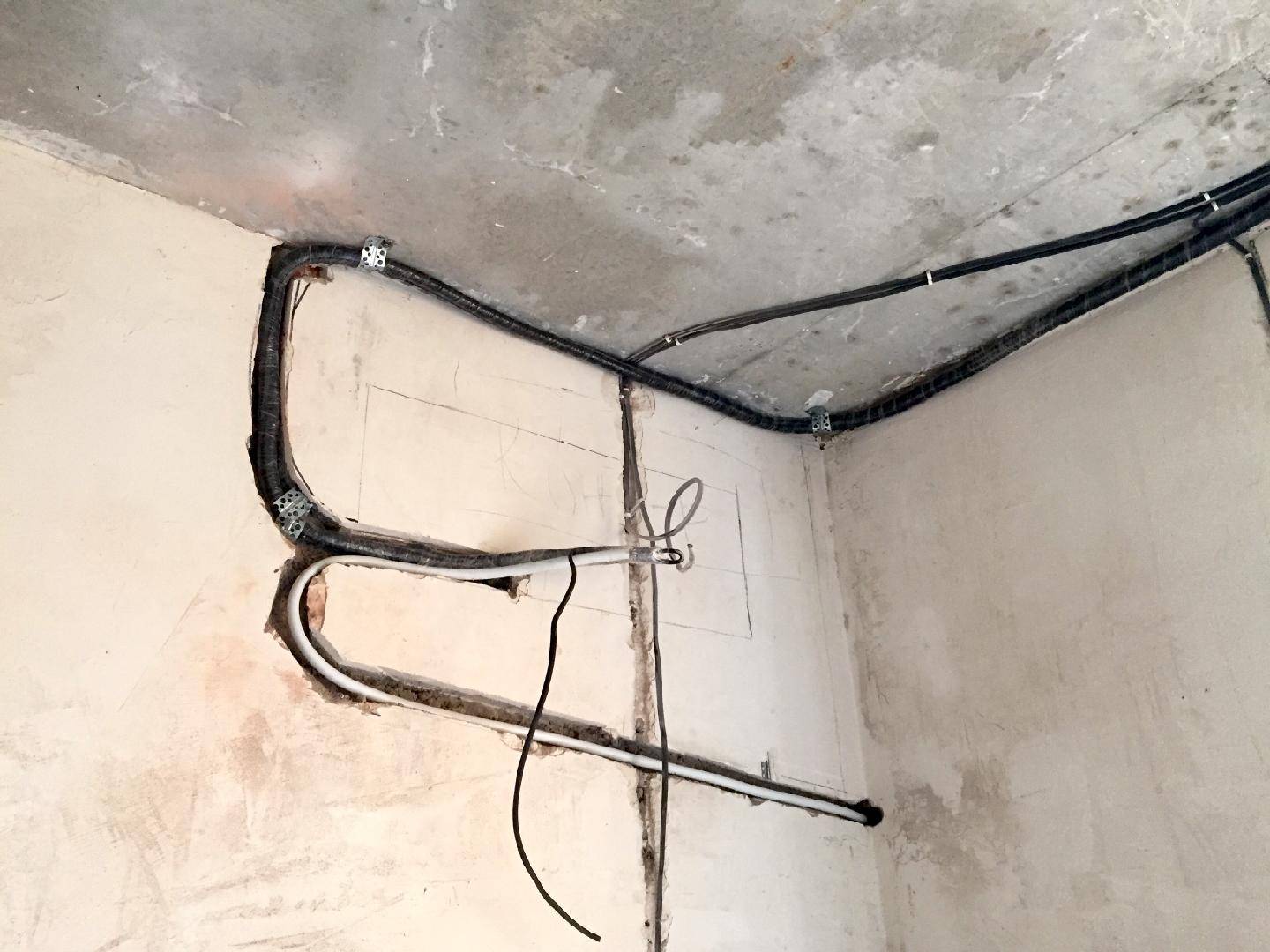

Дренажная и фреоновая магистрали – совместная прокладка

Во время реализации общей прокладки, коммуникации монтируются совместно с кабелем и дренажным шлангом. При таком варианте дренажный шланг выходит на улицу и закрепляется на внешнем кронштейне кондиционера. Для выполнения этой трассы, нужно сделать следующее:

1. Перед покупкой кондиционера необходимо определить мощность будущего оборудования – это влияет на будущий диаметр трассы (фреоновой). Определить необходимую мощность можно исходя из размеров помещения и уровня тепловыделения.

2. После этого, выполняется разметка, где будут размещены наружный и внешний блоки системы

Важно учесть момент, что максимальная длина трассы может быть не более 15 метров (в бытовом варианте)

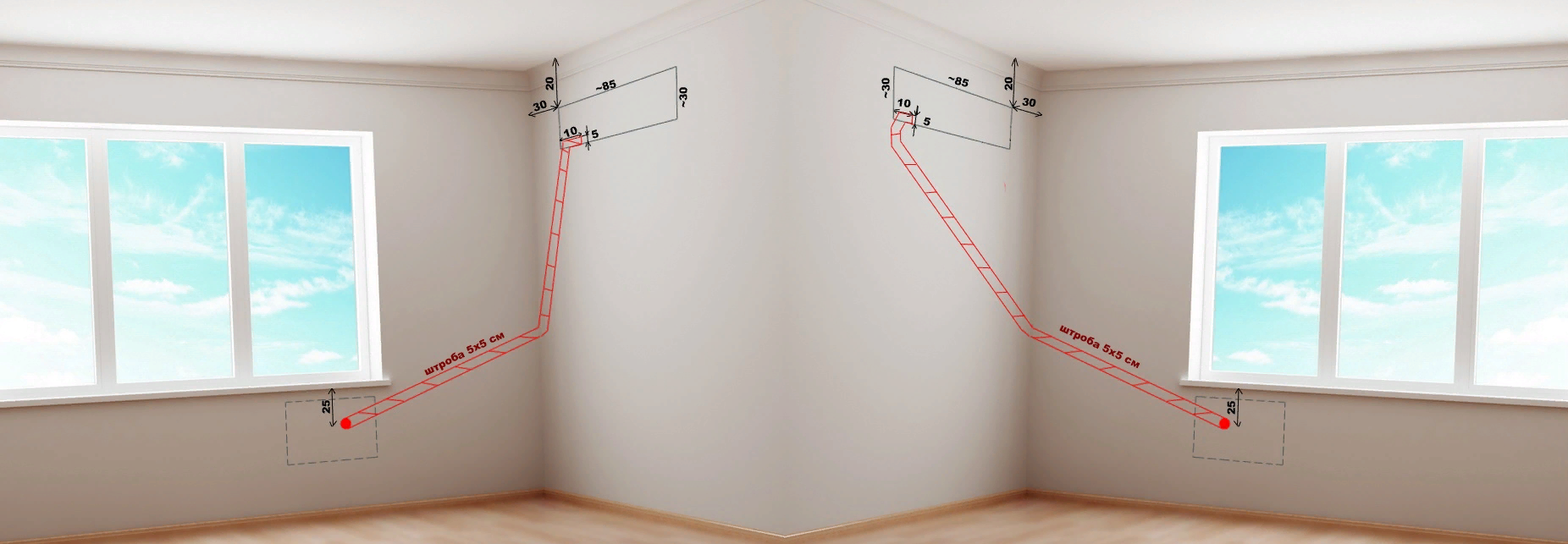

3. Следующий этап – разметка для канала магистрали

Здесь важно учесть особенности и нюансы подключения к оборудованию. Для того чтобы конденсат стекал нормально и без помех – необходим уклон около 3 градусов

Кроме того, на этом шаге необходимо учесть еще один важный нюанс – канал для трубок должен быть без резких поворотов

Кроме того, на этом шаге необходимо учесть еще один важный нюанс – канал для трубок должен быть без резких поворотов.

4. Затем в несущей стене будет сделана штроба под кондиционер, которая должна пройти к месту монтажа.

5. Коммуникации укладываются в штробу. Для улучшения эффективности работы системы – фреоновые трубки нужно утеплять.

6. На последнем этапе коммуникации будут закреплены в штробе. Это делается с помощью специального оборудования

Также важно герметизировать все трубки, в том случае, если кондиционер будет монтироваться не сразу, а чуть позже

7. Опрессовка магистрали жидким азотом выполняется по желанию и не является необходимостью. Кроме того, будет установлено оборудование для контроля давления.

Общая стоимость всех работ зависит в первую очередь от расстояния между блоками. Это относится и к магистралям (фреоновой и дренажной), если они выполняются отдельно друг от друга. В таком случае на стоимость штробления влияет расстояние до канализационной системы.

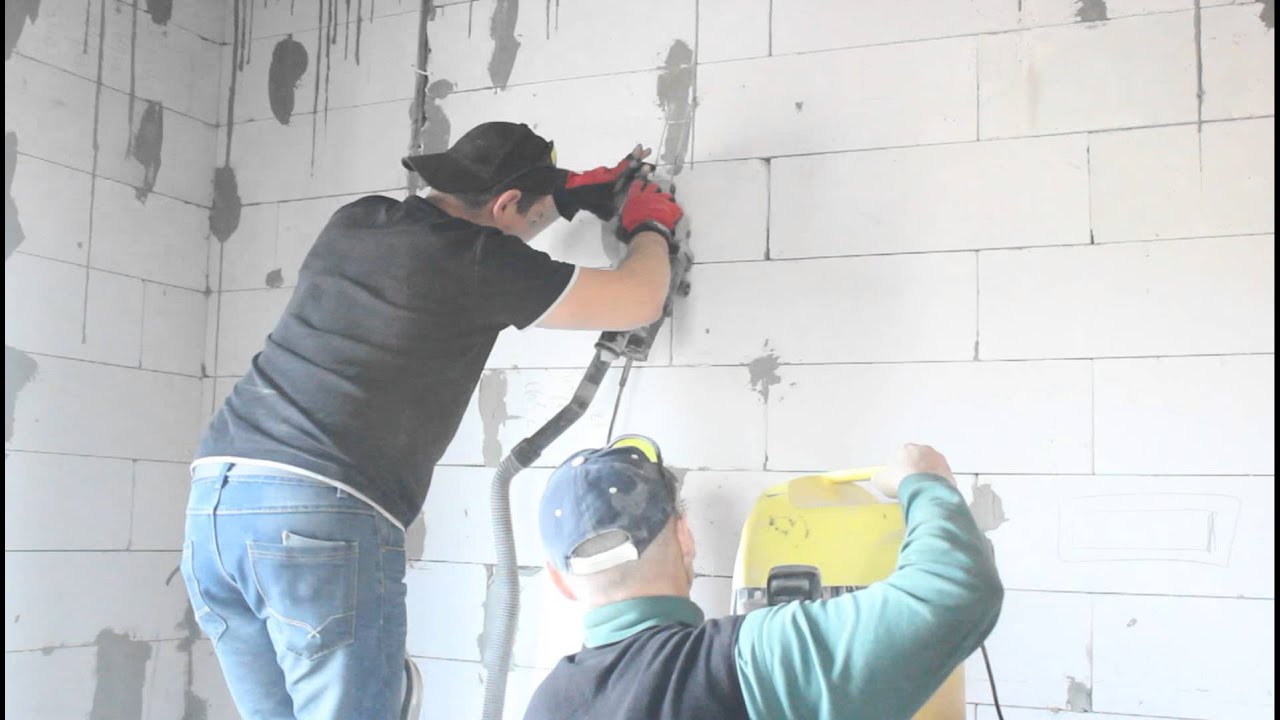

Этап штробления

  1. Если все трубы – фреоновые и дренажная – идут рядом, углубление делается под наклоном в 3 градуса, чтобы не застаивался конденсат.
  2. Если дренаж располагается отдельно, уклон штробы нужен только для дренажного шланга. Фреоновую магистраль прокладывают без уклона. Можно провести по потолку или по стенам.
  3. Если нет возможности слить дренажную жидкость гравитационным способом, нужно предусмотреть установку насоса, с помощью которого вода будет удаляться из системы.

При разметке углубления нельзя делать резкие повороты, так как согнуть трубы для такого поворота будет невозможно. Нужно избегать острых углов, иначе будет залом медной трубки и фреон не будет циркулировать свободно.

Углубление делается по ширине 60 мм и в высоту 40 мм. Для дренажной трубки 20 мм в глубину и в ширину. Работа осуществляется штроборезом. Обычная болгарка и зубило не подходят, так как могут разрушить стену. В панельном доме это может нарушить несущие показатели стен.

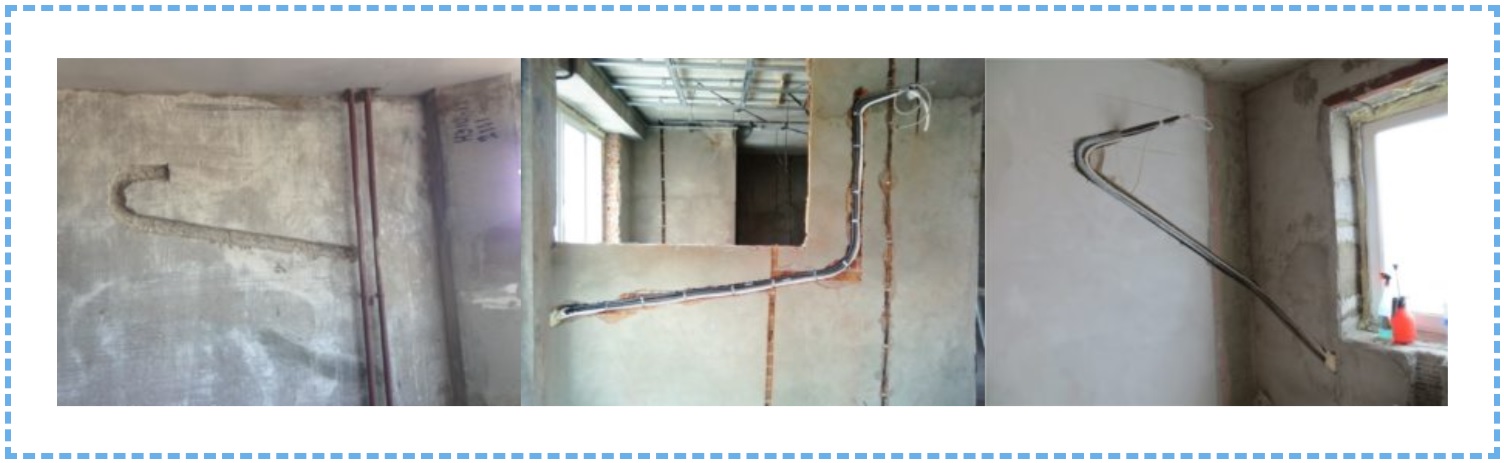

ПЕРВЫЙ ЭТАП МОНТАЖА — ЗАКЛАДКА ТРАСС

Расположение внутреннего блока выбрано верно. «Местом постоянного нахождения людей» в данном случае является диван

Далее необходимо обсудить технические моменты, а именно:

1. Куда отводим конденсат с внутреннего блока? Конденсат можно отводить в баночку, установленную неподалёку от внутреннего блока (встречается и такое), на улицу (самое распространённое решение), в канализацию, или в специально подготовленный застройщиком общедомовой вертикальный стояк для отвода дренажа, напоминающий трубу центрального отопления (в нашем г. Раменское такие стояки встречаются в высотках на ул. Мира а также на ул. Молодёжная и Семейная). При врезке дренажа в сантехнические коммуникации для исключения проникновения запахов канализации в помещение обязательна установка шарикового сифона! Дренажный шланг должен быть проложен с постоянным уклоном: горизонтальные участки, контруклоны и провисы дренажного шланга недопустимы — это приведёт к тому, что вода польётся из внутреннего блока сплит системы прямо на ваш новый диван. В ряде случаев лучше использовать не дренажный шланг, а металлопластиковую трубку соответствующего диаметра. Если с отводом дренажа самотёком ну никак не получается используется помпа (миниатюрный дренажный насос). Установка помпы — далеко не самое лучшее решение (её стоимость, шум и необходимость периодической чистки), однако бывают случаи, когда без помпы не обойтись. Априори, финишную врезку дренажа в канализацию должен выполнять сантехник.

2. Какие стены являются несущими? Застройщики и управляющие компании категорически возражают против любого воздействия на несущие стены или пилоны. Но, как правило, на месте можно всегда что-нибудь придумать.

Протяженность фреоновой магистрали

Пользователи климатической техники часто ведут споры о расстоянии от внешнего блока кондиционера до внутреннего, а затем экспериментируют с установкой. Их можно понять – иногда особенности интерьера или расположения комнат требуют увеличения длины трубопровода.

Но профессиональные монтажники точно знают, что самовольно увеличивать или уменьшать длину трубопровода нельзя. И действительно, отступление от требуемых параметров тут же сказывается на производительности кондиционера.

Выясним, какими должны быть нормы установки и почему нельзя их менять.

Нормы расстояния между блоками

Монтажные нормативы устанавливает производитель. Если вы возьмете инструкцию, то в разделе по установке найдете схемы и рабочие параметры, на которые нужно ориентироваться при монтаже.

Как правило, указывают максимальную длину магистрали, о минимальной ничего не говорится. Но в комплекте с блоками вы найдете медные трубки для их соединения – их ни в коем случае нельзя укорачивать.

Длина трубопровода зависит от модели.

Для бытовых сплит-систем с внутренним настенным блоком действуют следующие нормы:

  • максимальное расстояние между блоками – 15 м или 20 м (реже – 10 м);
  • минимальное расстояние между блоками – 3, 4, 5 м (по длине трубы в комплекте).

Точные данные указаны в технических документах к конкретной модели.

По параметрам, указанным в таблице, понятно, что при удлинении трассы требуется дополнительное заполнение контура фреоном.

Если сплит-система укомплектована 5-метровой трубой, укорачивать ее нельзя. Что делать, если расстояние между блоками всего 3 м, а трубка – 5 м? Нужно просто аккуратно смотать ее крупными кольцами, без сломов и перекручиваний, и оставшиеся 2 м спрятать в одном из блоков.

Слишком короткий трубопровод

Если производителями не указана минимальная длина фреоновой магистрали ни в одном из доступных источников (бумажной или электронной инструкции, видеоролике), ориентируйтесь на общепринятое значение – 3 м. Короче трассу делать нельзя.

Если вспомним, как происходит процесс перехода хладагента из одного состояния в другое, то поймем, что короткой трубы просто не хватит для полного преобразования вещества. Фреон, не успевший превратиться в газ в испарителе, в виде жидкости поступит в компрессор, чего допускать нельзя.

Последствия установки слишком короткого трубопровода бывают различными:

  • поломка деталей кондиционера;
  • переход вибраций от наружного модуля к настенному;
  • нехарактерные для кондиционера шумы – бульканье фреона в трубопроводе.

Перечисленные неприятности можно устранить только увеличением длины трубопровода. Как видите, небольшой монтажный нюанс оказался очень важным.

Расстояние больше стандартного

Как вам уже известно, максимальная длина фреоновой магистрали ограничена 20 метрами. Это значение актуально для домашних моделей со средней производительностью 2,5-3 кВт. Но для полупромышленных агрегатов от 8-9 кВт используются другие границы – длина трубопровода увеличивается до 50 м.

Можно сделать вывод, что параметры расстояния между блоками сплит-систем напрямую связаны с такой технической характеристикой, как производительность.

Самое опасное, что может произойти при слишком длинном трубопроводе – снижение давления. Причем негативные последствия ожидают оба участка – газовый и жидкостный.

Если падает давление газа перед поступлением его в компрессор, то на выходе оно также становится более низким. В результате снижаются параметры температуры, происходит обмерзание.

Специальной функции подогрева магистрали не предусмотрено, поэтому компрессор из-за нагрузки перегревается и ломается. Особенности диагностики компрессора и способ его ремонта вы рассмотрели в статье: Как проложить трассу кондиционера: специфика устройства коммуникаций

Снижение давления на участке трубопровода с жидким фреоном приводит к тому, что растет доля газа. Большое содержание газа увеличивает скорость движения хладагента, что приводит к еще большему падению давления. В таких условиях нормальное функционирование кондиционера просто невозможно.

Но есть один выход: чтобы снизить потери давления в магистрали, увеличивают диаметр медной трубы. Для этого используют формулу:

Профессиональные монтажники советуют увеличивать длину фреоновой магистрали только на горизонтальных участках.

Чтобы не обращаться к сложным вычислениям, рекомендуют увеличить диаметр трубы для газа (она чуть толще) на 1 размер: то есть 3/8 заменить на 1/2, 1/2- на 5/8 и т.д.

И обычный монтаж кондиционера, и замену труб не рекомендуем выполнять самостоятельно. Опытные специалисты лучше знают, как поступить в сложных случаях и избежать возникновения неполадок.

ВТОРОЙ ЭТАП МОНТАЖА — НАВЕСКА БЛОКОВ И ЗАПУСК ОБОРУДОВАНИЯ

На втором этапе навешиваются блоки кондиционера, присоединяются трубы и подключаются провода. Обязательно вакуумируется трасса.

Необходимо обратить внимание на следующие важные моменты:

Вакуумный насос с присоединённым манометрическим коллектором. Время вакуумации зависит от длины трассы и производительности насоса

Вакуумация сплит систем важна потому, что:

А. Кондиционер — достаточно сложная техника внутри которой циркулирует фреон, смешанный с компрессорным маслом. Масло очень гигроскопично и боится попадания в него влаги (из воздуха). Вакуумный насос откачивает из фреонового контура атмосферный воздух, так как содержащаяся в нём влага впитывается компрессорным маслом (а не фреоном, как ошибочно считается) при работе сплит системы, что приводит к скорой поломке компрессора. Горе-«специалисты» скажут: «Зачем вакуумировать? Я сейчас вам и так систему фреоном продую, нас так учили ещё 20 лет назад.» И сделают «пшик» из медной трубки. «Вот видите, никакой бяки там внутри уже нет, беспокоиться не нужно.» «Специалисты» схитрили, грубо нарушив технологию! Продувка трассы действительно практиковалась в стародавние времена, этому действительно учили, а производители тогдашних кондиционеров описывали процедуру продувки в своих инструкциях. Да и компактный вакуумный насос был редкостью. Но время не стоит на месте, и если климатической технике со старыми фреонами (R12, R22) и минеральным компрессорным маслом процедура продувки не вредила, то с современными фреонами (R32, R410a, R407c) используется синтетическое компрессорное масло, интенсивно впитывающее влагу. Здесь продувка исключается — только вакуумация! Б. При работе вакуумного насоса во фреоновом контуре сплит системы создается отрицательное давление, ну почти вакуум. По манометрическому коллектору, присоединённому к вакуумному насосу, мастером контролируется герметичность всех вальцовочных соединений контура. Если утечка обнаруживается, то она скорее всего — именно на вальцовочном соединении. Негерметичную вальцовку (а их может быть и несколько) необходимо отыскать и переделать, после чего повторить процедуру вакуумации. Если оставить контур негерметичным, сплит система через достаточно короткое время утратит работоспособность и дозаправлять её фреоном будет бесполезно до тех пор, пока утечка не будет обнаружена и устранена.

Источник

Закладка трассы под кондиционер цена выгодная каждому

Установка кондиционера при ремонте (в 2 этапа)

Строительная установка кондиционера в 2 этапа выполняется во время ремонта с применением штробления стен для внутренней прокладки коммуникаций между внутренним и внешним блоком

Стандартная установка кондиционеров

Трасса между внутренним и внешним блоками кондиционера не более 3 метров, кондиционер подключается к ближайшей розетке, внешний блок устанавливается на фасаде здания без применения промышленного альпинизма

Сервис и профилактика кондиционеров

При долгом использовании сплит-систем возникает необходимость выполнить комплекс работ по обслуживанию кондиционеров, полноценную чистку внешнего и внутреннего блоков, дозаправку фреоном

Опционально установка кондиционеров

Случаются ситуации когда нужно уже установленный кондиционер смонтировать на новом месте, выполнить его перенос после демонтажа на старом месте работы, при необходимости дозаправить

Источник

Напоследок — советы начинающим

Излишне писать избитые фразы о сложности самостоятельной установки кондиционера, это понятно из всего вышесказанного. Для лучшего понимания советуем внимательно просмотреть видеосюжеты от разных мастеров, а еще — прочитать комментарии, оставляемые под этими роликами на Ютубе. Там нередко отписываются толковые монтажники и от них вы сможете почерпнуть массу полезной информации.

Последний момент – не пытайтесь сэкономить на инструменте. Если перфоратор можно взять у соседа, то вакуумный насос вы вряд ли отыщете бесплатно, а без него работать нельзя. Хотя некоторые горе-установщики обходятся без вакуумирования, выдавливая воздух из контура фреоном. Но влага-то остается, а она потом выводит из строя компрессор.

Прокладка кабельной линии в траншее

Кабельные трассы, прокладываемые в траншеях, получили широкое распространение, благодаря их надежной и безопасной работе в процессе эксплуатации. Для этого существуют специальные нормы и требования, определяющие технологию и организацию этого монтажа.

Прежде всего, данный вид укладки предполагает отрывку траншеи. В зависимости от протяженности трассы и рельефа местности, эта работа выполняется вручную или механическим способом с применением спецтехники. Далее на дне траншеи устраивается подсыпка из песка, на которую и укладывается кабель. По завершении укладки траншея засыпается грунтом, без посторонних примесей, мусора, камешков и т.д. За счет этого снижается риск механических повреждений в процессе дальнейшей эксплуатации.

Если в траншее прокладывается один или несколько кабелей, а ее ширина не превышает 250 мм, сверху необходимо устроить защитное покрытие. Для этого используется обычный кирпич, уложенный поперек траншеи, железобетонные плиты, толщиной не меньше 50 мм, или специальные пластиковые щиты. Во время земляных работ участок должен быть огорожен сигнальной лентой

Это особенно важно при использовании спецтехники и ведении работ возле автомобильных дорог

В каждом случае прокладка кабельных линий в земле выполняется на определенную глубину. Кроме того, для каждого вида уложенного кабеля, осуществляются различные защитные мероприятия:

  • При напряжении 10-20 кВ и укладке на глубину от 1 до 1,2 м, кабель не нуждается в особой защите. Траншею можно просто засыпать грунтом. Минимальная глубина при таком напряжении составляет 70 см.
  • Если напряжение составляет 35 кВ, минимальная глубина траншеи увеличивается уже до 1 метра. Такая же глубина должна соблюдаться при прокладке линий под автомобильными дорогами.
  • Глубина траншеи может быть ниже в определенных условиях, например, когда длина трассы не превышает 5 м или при устройстве кабельного ввода в здание. То же самое касается пересечения кабельной линии с другими коммуникациями. При этом минимальная глубина может снизиться до 0,5 м.
  • В сельской местности глубина траншеи должна быть не менее 1 метра, что дает возможность без ограничений выполнять сельскохозяйственные работы.

Существует еще очень много различных требований, предъявляемых к подземной прокладке кабельных линий. Основным требованием является соблюдение безопасных расстояний, а остальные нормативы можно всегда извлечь из Правил устройства электроустановок.

Прокладка кабельных каналов

Монтаж кабельных лотков

Прокладка кабеля по забору: требования ПУЭ и способы монтажа

Кабельный теплый пол

Прокладка силового кабеля в земле

Прокладка кабеля в кабель-канале: инструкция монтажа с фото

«Трасса» для кондиционера

Произвести укладку коммуникаций необходимо перед финишным выравниванием стен. А наиболее разумно на начальном этапе ремонта — во время монтажа электропроводки

Но при этом, важно знать:

  1. На какое расстояние будет обнижаться потолок, в том месте, где будет расположен внутренний блок сплит-системы. Планируется ли в последующем над кондиционером несколько уровней потолков?

Это нужно учитывать, чтобы после окончания ремонта над кондиционером оставалось минимально необходимое расстояние для эффективной работы кондиционера. Так же нецелесообразно оставлять слишком большое расстояние между кондиционером и потолком. После укладки «трассы» уже нельзя будет сместить кондиционер выше или ниже.

К примеру, если планируется сделать натяжной потолок, то от самого нижнего края он опустится минимум на 3 см. Если планируется сделать короб на потолке, то нужно учитывать соответствующее расстояние.

  1. Необходимо определиться с мощностью прибора (желательно выбрать модель). Для того чтобы знать диаметр фреоновых трубок, сечение межблочных проводов и габариты блоков.
  2. Выяснить к какому блоку будет подводиться «питание» кондиционера. У инверторных сплит-систем питание, чаще всего, подсоединяется к внешнему блоку. Если с моделью сейчас сложно определиться, то лучше вместе с «трассой» пустить запасной межблочный провод.
  3. В комплекте с некоторыми моделями идет дополнительный двухжильный межблочный провод к внешнему блоку. Возможно потребуется учитывать и его.

После того, как коммуникации будут уложены — нужно будет контролировать их целостность:

  • нельзя самостоятельно править «трассу», нарушая угол её наклона и целостность трубок;
  • нужно избегать сверления стен, вкручивание крепежа в местах её прохождения.

Когда будет проводиться финишная отделка стены около «трассы» – нужно аккуратно (вплотную) поклеить стену снизу и слева от трассы (её выход из стены). При этом убедиться, что соблюдается её наклон. Нужно это для того, чтобы после монтажа сплит-системы всё отверстие прикрылось внутренним блоком. На фотографиях снизу представлена ситуация, где «трассу» согнули вниз и неправильно выполнили отделку (это блоком не закроется).

Не забываем подвести «питание» кондиционера к нужной точке. Чтобы кабель не проходил в местах крепления пластины внутреннего блока.

Полезный совет: Фотография уложенных коммуникаций позволит решить некоторые возникающие вопросы в последующем.
