Сложности монтажа
Технологии монтажа и нормы уже давно придуманы и подтвердили свою эффективность. Но, несмотря на это, часто возникают некоторые проблемы.
Проведение работ практически всегда осуществляется с некоторыми неудобствами. Прокладка трубопроводов водоснабжения может осуществляться:
- под функционирующими объектами,
- в условиях плотной городской застройки,
- через садово-парковые зоны.
Мало того, что в такой местности нельзя искажать ландшафтный дизайн, срубать деревья, вскрывать грунт, так еще и проведение монтажа должно осуществляться в максимально короткие сроки – оставлять жилые и общественные здания надолго без водоснабжения и тепла запрещено.
Именно для решения такого рода сложных задач и разработан метод горизонтально-направленного бурения.
Разновидности бестраншейной прокладки труб
Способ проведения трубопровода зависит, в частности, от длины участка, на котором требуется провести систему водоснабжения или канализации. Например, если планируемая протяжённость такой системы не будет превышать нескольких десятков метров, проведение работ вполне может быть обеспечено и без использования специфической техники.
Достаточно будет лишь изготовить или найти закрытый цилиндр требуемого диаметра (разумеется, размер должен быть чуть больше, чем у прокладываемой трубы) и прикрепить его к выдвигающейся штанге, работающей на пневматическом, гидравлическом или электрическом приводе. С помощью этого несложного оборудования работы можно провести достаточно быстро, однако придётся по обоим краям проектируемой траншеи выкопать котлованы необходимой глубины.
В случае же, когда планируется прокладка бестраншейным способом трубопровода большой протяжённости, работы осуществляются по одному из следующих сценариев:
- Проведение санации труб.
- Создание тоннеля методом прокола.
- Прокладка элементов продавливанием.
- Направленное бурение в горизонтальной плоскости.
Каждый из вышеперечисленных способов следует рассмотреть подробнее.
От чего зависит глубина
В СНиП перечислены некоторые факторы, влияющие на определение заглубления, которые нужно учитывать при погружении в грунт водопроводной линии, к ним относятся:
- Глубина залегания кессонного колодца над источником забора воды. Данный фактор оказывает влияние на расположение точки вхождения трубопровода в грунт через стенки кессона, обычно напорную трубу монтируют как можно ближе к поверхности дна.
- Степень кольцевой жесткости материала изготовления трубопровода влияет на его устойчивость к давлению грунта на стенки, которое может привести к повреждению трубопровода. Фактор необходимо учитывать при прокладке пластиковых водопроводных трубопроводов больших диаметров, предельное заглубление которых не превышает 8 метров.
- Характеристики грунта (рыхлый, глинистый, каменистый), наличие растительного покрова, присутствие и уровень грунтовых вод.
- Установка тепловых изоляторов или электрического кабеля для подогрева воды внутри труб или снаружи водопровода позволяет существенно уменьшить заглубление, для его точного определения в этом случае требуется проводить сложные расчеты.
- Место расположения точки ввода наружной магистрали в дом через его фундамент — чем она ниже, тем больше глубина заложения водопровода.
- Температура воды в источнике водозабора.
- Климатические условия региона — нижний температурный предел в зимнее время и наивысшая температура летом, количество выпадающих осадков.
Рис. 3 Карта промерзания грунта России
https://youtube.com/watch?v=z3dcn9AEcrc
Рассмотрим классификацию основных методов.
Группа неуправляемых способов. Бурение может проводиться:
Проходческие машины, совершающие откатки:
- промывочные;
- шнековые;
- с подсосом.
Промывочное бурение.
Происходит при помощи промывки бентонитом. Зонд управляемый.
Пилотное бурение с последующим:
- сухим или мокрым расширениями;
- расширением в скальном грунте.
Кратко рассмотрим ключевые принципы и моменты прокладки труб бестраншейными методами.
Шнековое бурение (или ГШБ) получило широкое применение в области промышленности и строительства. Особенно актуально в стесненных условиях. Футляр продавливается одномоментно с удалением лишней породы. Также предотвращается возможность обвалов.
К достоинствам относят целостность поверхности грунтов и окружающей среды, работоспособность в различных породах и в любую погоду, создание канала нужной длины и диаметра, отсутствует проседание почв.
Подойдут самые простейшие буровые установки. Их основа – это буровая головка с шнеками, расположенными вдоль за ней. Двигатели могут быть электрическими, гидравлическими или же пневматическими.
Цена ГНБ данного типа позволяет минимизировать расходы. Смета включает просчет каждого этапа и учитывает условия.
Пилотное бурение. К нему прибегают в случаях прокладки трасс, маршрутов пролегания трубопроводов производственного назначения. В установках для этого типа операций буровые головки скошенной формы. Могут быть оснащены специальными соплами для подачи бентонита. Специальный датчик, расположенный в головной части, определяет траекторию движения.
У любой бестраншейной прокладки труб существует ряд своих особенных, неоспоримых плюсов, которые выгодно выделяют ее среди других:
- универсальность для любых типов поставленных задач: от трубопровода на пустынных территориях до густо застроенных городских площадей;
- высокоточные технологии гарантируют точность прокладки любого вида коммуникаций;
- длина путей – до сотни километров, диаметр от 12 м и выше;
- не нужна тяжелая техника и много работников, следовательно, минимизируются трудовые затраты. Одна установка и не более четверых работников – все, что нужно;
- ценовая политика ГНБпозволяет сэкономить до 50% финансов и термины до 20 раз;
- возможность повредить пролегающие рядом сети сводится к минимуму;
- одновременно кладутся и укрепляются стенки шахты. Этому способствуют спецрастворы в комплексе с уплотнением почв;
- горы, реки, фундаменты домов и т.п. – не помеха;
- нет зависимости от метеоусловий;
- экологичность: верхние слои почвы абсолютно не повреждаются.
Такое важное и ответственное задание лучше доверить высокопрофессиональным специалистам, поскольку требуется соблюдение целого ряда условий: наличие спецустановок, обученные сотрудники с соответствующей квалификацией. Также владение нормативно-правовой документаций, проведение геолого-разведовательных исследований
Мы обладаем всем необходимым из вышеперечисленного перечня, самое главное – огромным опытом в данной отрасли, берем на себя согласование всей технической документации
А это – самая лучшая гарантия качества и долговечной, бесперебойной эксплуатации
Мы обладаем всем необходимым из вышеперечисленного перечня, самое главное – огромным опытом в данной отрасли, берем на себя согласование всей технической документации. А это – самая лучшая гарантия качества и долговечной, бесперебойной эксплуатации.
ГНБ цена. Что касается оплаты работ, то в каждом конкретном случае смета составляется с учетом особенностей вашего заказа, и цена определяется индивидуально. На конечный счет влияет вид грунтов, необходимая протяженность шахты, материалы.
Наши мастера и широкие возможности уникальных технологий бестраншейных прокладок труб решат все ваши сложности и избавят от лишней головной боли в кратчайшие сроки. А в это время вы будете жить в своем привычном ритме.
Современные строительные компании, занимающиеся прокладкой трубопроводов и других коммуникаций, постепенно сводят к минимуму применение траншейного способа, который теряет свою актуальность, предпочитая новые, проверенные временем, уникальные разработки. Благодаря новым технологиям, сегодня возможно проводить сложные строительные работы, не причиняя вред окружающим объектам, без больших финансовых вложений.
Разнообразие в выборе
Трубы изготавливают из различных материалов (даже из дерева) и их сочетаний (например, из алюминия и полимеров), поскольку это изделие используют не только для провода воды, газа, канализации; но и в строительстве (металлоконструкция), и в механике
Поэтому так важно из всего разнообразия, представленного в продаже, точно знать, что идеально подойдет для ваших целей
Для водопровода идеально подходят стальные сварные или бесшовные трубы. Они в свою очередь разделяются по классам: для проведения газа, нефти, профильные и бесшовные – это то, что нужно для прокладки в земле. Среди них предпочтение лучше отдать оцинкованным (покрытым слоем цинка), они более стойки к коррозии.
Для мест соединения используются отрезки гибкой трубы (шланга). Они могут быть усиленными (с армированной добавкой) и гофрированные. Самый дешевый вариант – обычные трубы.
Безусловно, трубы различаются по весу, длине, диаметру. ГОСТы определяют нужный диаметр для подземного водопровода, а выбор толщины стенки и длины вы можете сделать самостоятельно (из того, что есть в продаже).

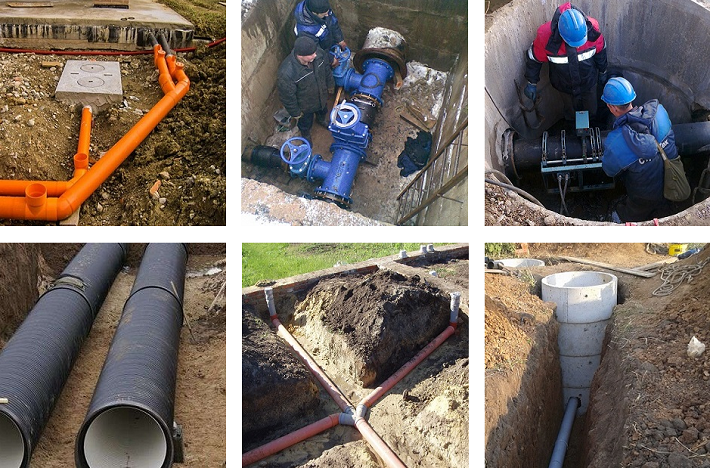

Трубы разного диаметра
Также различают трубы разного давления.
Что касается материалов для устройства водопровода, используют сшитый полиэтилен, медные трубы с латунью, металлопластик, полипропилен, нержавейка и оцинкованные трубы.
Да, выбор огромен, но на чем все-таки остановиться? Обратимся к выбору большинства, лидеру рынка и полюбившемуся специалистам варианту.
Самостоятельное выполнение
Прокол под землей для водопровода можно сделать собственными силами. Без привлечения дорогостоящей техники и специалистов. Единственное ограничение, это длина необходимой трассы. Вручную получиться пробить не более 30 метров грунта.
Для этого понадобятся обычные инструменты:
- штыковая лопата;
- тяжелая кувалда;
- лом;
- ножовка по металлу или болгарка с аккумулятором.
Изготовить потребуется лишь острый пирамидальный или конусный наконечник. Его нужно делать только из инструментальной стали. Обычное железо быстро деформируется, встретив на пути твердые вложения в грунте. Также заранее необходимо подготовить саму трубу для водопровода.
Она должна быть толстостенной, из хорошей стали и диаметром 40 мм. Ее длина должна превышать размер прокола минимум на метр. При необходимости нужно нарастить трубу из кусков, используя качественную сварку. И желательно, чтобы получившийся трубопровод был идеально ровным.

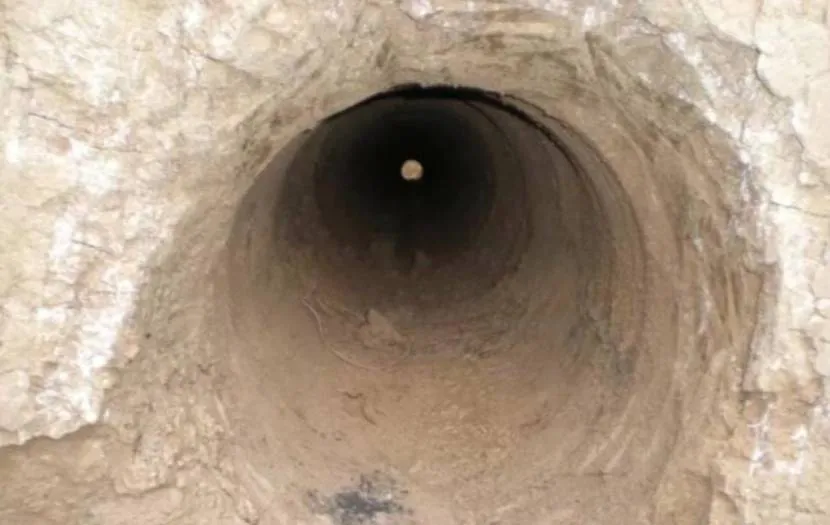

Горизонтальный прокол для водопроводаИсточник speczakaz.info
Наконечник приваривают к одному концу трубы. По обоим сторонам дороги выкапывают по приямку. Финишный можно сделать небольшим. А вот с начальным придется повозиться. Его размер должен быть равным длине трубы и еще нужно прибавить пару метров для удобства в начале работы.
Трубу опускают на дно начальной траншеи. Ее острый конец упирают в грунт. По всей длине трубы, под нее подкладываются кирпичи с шагом в один метр. Причем положение необходимо создать четко горизонтальное, выровняв при помощи уровня.
Начинают бить кувалдой по другому концу трубы, вгоняя ее в грунт. Удары должны быть сильными и точными. Завершают прокол, когда острый конец покажется в финишном приямке. После этого спиливают наконечник и расплющенный ударами кувалды другой торец. И завершают прокладку трубопровода к дому.
Видео описание
Видео покажет, как проложить трубу под дорогой для бытовых нужд самостоятельно:
Коротко о главном
Когда нужно проложить трубопровод по участку, который пересекает дорога, приходиться применять новые технологии. Чтобы не ломать покрытие при рытье открытой траншеи, выполняют прокол грунта. Такой метод бурения подразумевает продавливание почвы стальной штангой с острым наконечником непосредственно прямо под дорожным полотном.
В полученный канал впоследствии заводиться трубопровод. Также способ применяют при прокладке кабельной трассы. Работу можно выполнить вручную самостоятельно, если длина прокола будет небольшая. А в промышленных масштабах применяется специальная техника.
Какая толщина утепления необходима?
Наверняка у заинтересованного читателя возникнет вопрос – а какой же должна быть толщина утеплительного слоя, чтобы гарантированно уберечь водопроводную трубу от замерзания.
Ответить на это – не так просто. Существует алгоритм расчета, учитывающий массу исходных величин, и включающий несколько сложных даже для визуального восприятия формул. Эта методика изложена в Своде Правил СП 41-103-2000. Если кто захочет отыскать этот документ и попробовать провести самостоятельный расчет – милости просим.
Но есть путь и попроще. Дело в том, что специалисты уже взяли на себя основную тяжесть расчетов – в том же документе (СП 41-103-2000), который несложно отыскать любым поисковиком, в приложении дано множество таблиц с уже готовыми значениями толщины утепления. Проблема лишь в том, что приводить эти таблицы здесь, в нашей публикации – физически невозможно. Они составлены для каждого типа утеплителя отдельно, причем – с градацией еще и по месту размещения – грунт, открытый воздух или помещение. Кроме того, учитывается тип трубопровода и температура перекачиваемой жидкости.
Но если потратить для изучения таблиц 10÷15 минут, то в них наверняка найдется и вариант, максимально приближенный к условиям, интересующим читателя.
Казалось бы – на этом все, но требуется остановиться еще на одном важном нюансе. Он касается только случаев утепления водопровода минеральной ватой
Когда речь шла об этом термоизоляционном материале, то в череде недостатков минваты указывалась ее склонность к постепенному слёживанию, усадке. А это значит, что если изначально задать только расчетную толщину утепления, то спустя какое-то время толщины утеплительного слоя может стать и недостаточно для полноценной термоизоляции трубы.
Поэтому при выполнении утепления целесообразно заранее закладывать некоторый запас толщины. Вопрос – какой?
Вот это – легко поддаётся расчету. Существует формула, которую, думается, нет смысла здесь демонстрировать, так как на ее основе составлен предлагаемый вниманию онлайн-калькулятор.
Две исходные величины для расчета – это наружный диаметр утепляемой трубы и найденное по таблицам рекомендуемое значение толщины термоизоляции.
Остается неясным еще один параметр – так называемый «коэффициент уплотнения». Его берем из таблицы ниже, ориентируясь на выбранный термоизоляционный материал и диаметр трубы, подлежащей утеплению.
| Утеплители из минеральной ваты, диаметр утепляемой трубы | Коэффициент уплотнения Kc. |
|---|---|
| Маты минеральной ваты прошивные | 1.2 |
| Маты термоизоляционные «ТЕХМАТ» | 1,35 ÷ 1,2 |
| Маты и полотна из супертонкого базальтового волокна (в зависимости от условного диаметра трубы, мм): | |
| → Ду | 3 |
| ̶ то же, при средней плотности 50-60 кг/м³ | 1,5 |
| → Ду ≥ 800, при средней плотности 23 кг/м ³ | 2 |
| ̶ то же, при средней плотности 50-60 кг/м³ | 1,5 |
| Маты из стеклянного штапельного волокна на синтетическом связующем, марка: | |
| → М-45, 35, 25 | 1.6 |
| → М-15 | 2.6 |
| Маты из стеклянного шпательного волокна «URSA», марка: | |
| → М-11: | |
| ̶ для труб с Ду до 40 мм | 4,0 |
| ̶ для труб с Ду от 50 мм и выше | 3,6 |
| → М-15, М-17 | 2.6 |
| → М-25: | |
| ̶ для труб с Ду до 100 мм | 1,8 |
| ̶ для труб с Ду от 100 до 250 мм | 1,6 |
| ̶ для труб с Ду более 250 мм | 1,5 |
| Плиты минераловатные на синтетическом связующем марки: | |
| → 35, 50 | 1.5 |
| → 75 | 1.2 |
| → 100 | 1.1 |
| → 125 | 1.05 |
| Плиты из стеклянного штапельного волокна марки: | |
| → П-30 | 1.1 |
| → П-15, П-17 и П-20 | 1.2 |
Вот теперь, вооружившись всеми исходными величинами, можно воспользоваться калькулятором.
Калькулятор толщины утепления трубы минеральной ватой с учетом усадки материала
Интересная особенность. При расчетах иногда может получиться и так, что конечный результат – меньше табличной толщины утепления. В этих случаях ничего менять не потребуется – за истину принимается та величина, которая найдена по таблицам Свода Правил.

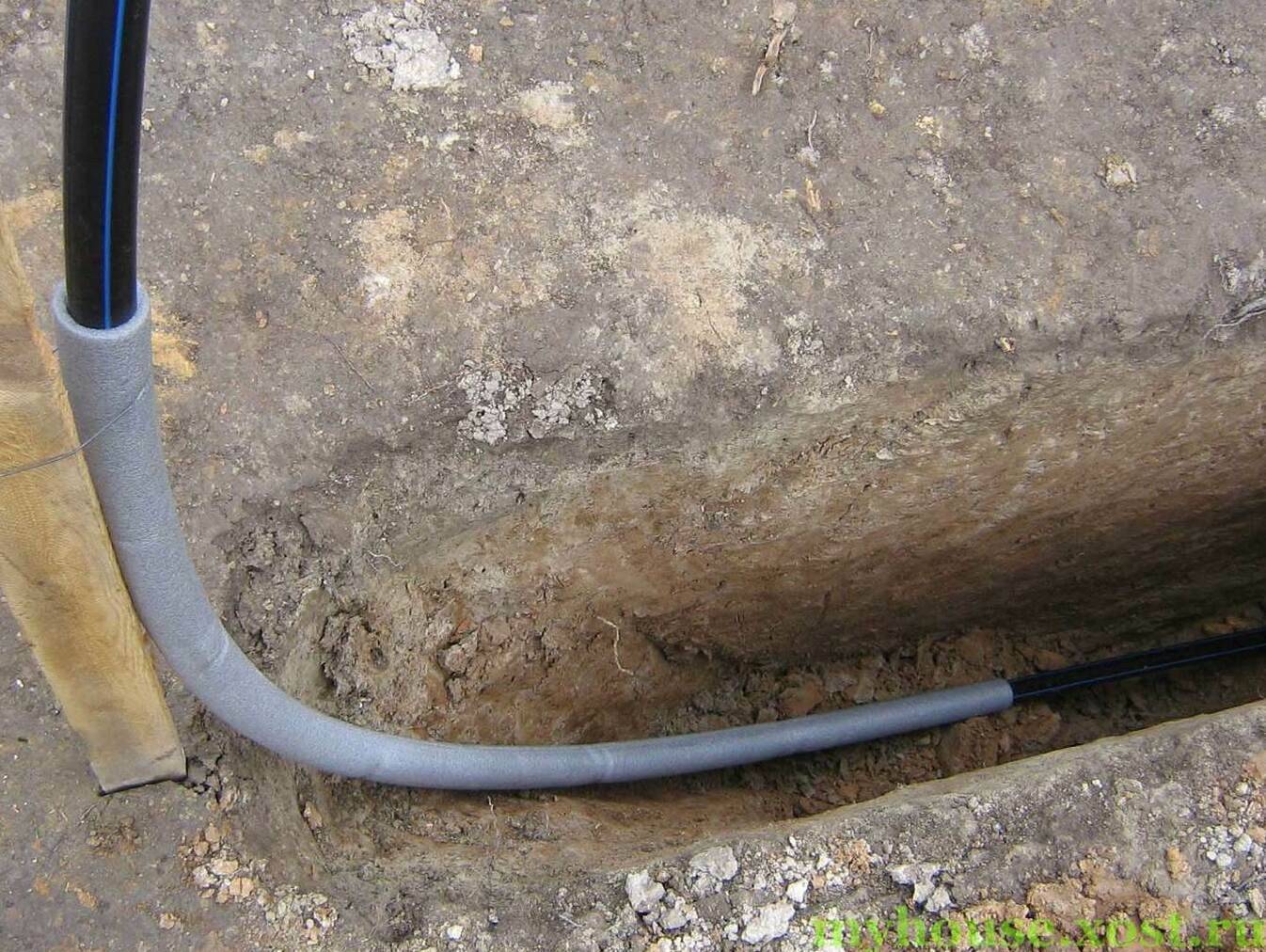

Методы утепления подземных водопроводов
Существует несколько способов, по которым утепляют водопроводные магистрали, многие используют в быту или только в народном хозяйстве, основные из них:
- Применение теплоизоляционных материалов. Утеплители, которыми изолируют водопровод от контакта с грунтом, широко используют во всех отраслях народного хозяйства и бытовых условиях, они занимают лидирующее положение по соотношению эффективности и материальных затрат.
- Электрообогрев. Электрический кабель, оболочка которого нагревается при прохождении переменного тока, является популярным средством для борьбы с промерзанием труб в промышленной сфере и бытовых условиях. Современные самонагревающиеся кабели работают в автоматическом режиме с минимальными энергозатратами благодаря внутреннему устройству, которое увеличивает энергопотребление при снижении температуры окружающей среды. Электрокабели влагоустойчивы и могут работать в воде, поэтому их часто прокладывают внутри водопроводных труб, а сочетание электрообогрева с наружной термоизоляцией — самый эффективный метод борьбы с промерзанием труб.
Варианты укладки обогревательного электрокабеля
- Непрерывный поток. Движущаяся вода не замерзает, поэтому небольшое регулярное водопотребление или циркуляция по замкнутому контуру способны предотвратить промерзание трубопровода в зимнее время.
- Обогрев воздухом. Технология применяется в коммунальных службах и промышленной отрасли, для ее реализации подземный водопровод помещают в оболочку из труб большого диаметра, а в пространство между оболочками нагнетают нагретые воздушные массы.
Сравнение лучших утеплителей
Стоило ли оно того?
Здравствуйте. Расскажу вам о ремонте, который я затеяла в квартире, которую мы купили совсем недавно. Квартиру смотрели один раз, понравилась. Уточню, что осмотр был всего минут пять. Думали, что ремонт не нужен. Поспешили и купили, собирались въехать сразу же, но, как говориться, не говори гоп… При первом посещении заметили, что обои порваны, потолки жёлтые и грязные, про кухню я вообще молчу. В страшном сне не видела такого. Но не об этом сегодня пойдет речь.
Оказалось, что квартире нужен, хотя бы, косметический ремонт. О капитальном я вообще молчу. Решили, что делать будем сами, хотя и выбора то особо и не было.
Первым делом оторвали старые обои и старые потолочные плиты. Убрали все плинтусы, линолеум. Сделали ещё очень много чего, но в этом посте хочу рассказать про потолок, говорят, начинать надо всегда с него.
Что такое прокладка труб без траншей и как это работает

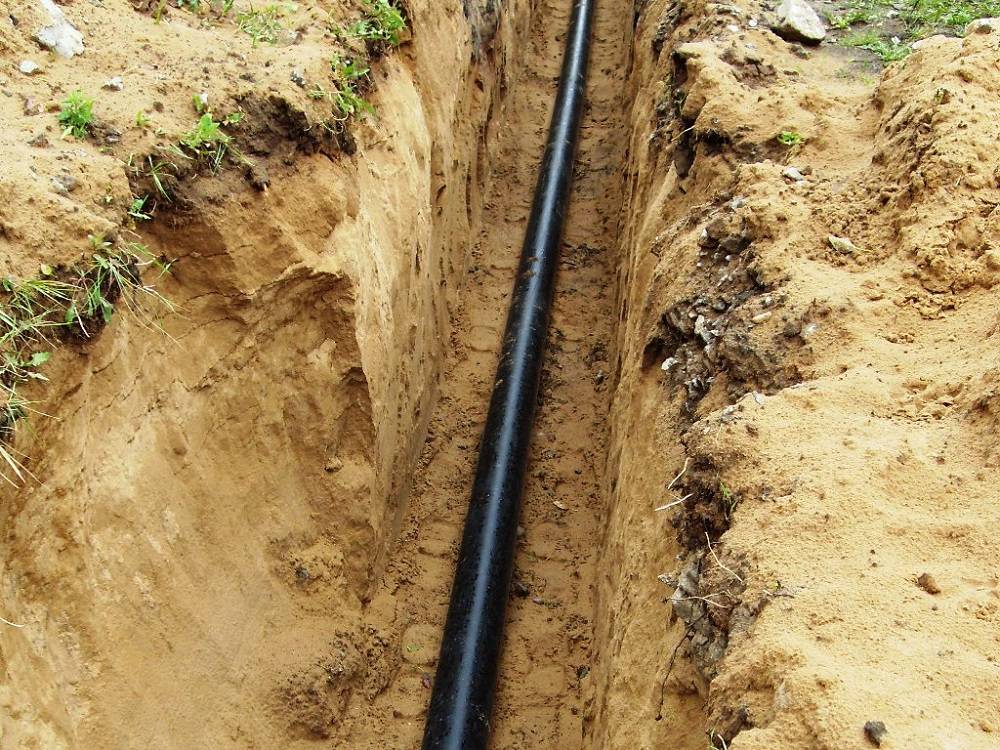

Сущность метода заключается в проведении магистрали под поверхностью земли в отличие от выкапывания поверхностных траншей, которые имеют следующие недостатки:
- Снятие грунта приводит к разрушению верхнего плодородного слоя не только в траншее, но и специальной техникой, а также к загрязнению прилегающей территории, значительно увеличивающему масштабы ущерба.
- При траншейном методе повреждаются насаждения (деревья, кустарники), которые не всегда удается восстановить.
- При проведении работ на асфальтированных автомобильных и пешеходных дорогах разрушается асфальтовое покрытие, использование трасс становится невозможным и требуется дальнейший ремонт – это приносит неудобства и экономически невыгодно.
К достоинствам траншейного способа относят простоту технологии, доступную в бытовом хозяйстве, и распространенность используемой техники, также для выкапывания траншей не требуется высокая квалификация работников.
При использовании бестраншейного метода монтаж и прокладку трубопровода проводят с помощью бурового оборудования, проходных агрегатов, гидравлических и пневматических пробойников.
Это интересно: Виды и технические возможности обратного клапана для отопления — разъясняем досконально

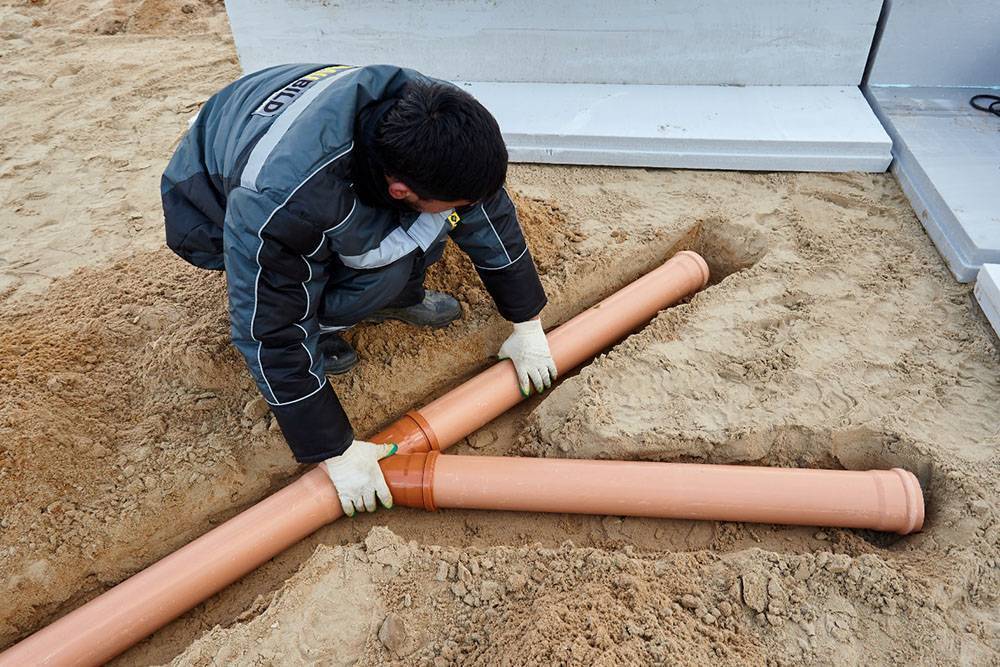

Способы монтажа трубопровода
Полиэтиленовые трубы могут соединяться друг с другом с помощью специального паяльника методом сварки или обжимных фитингов. Паяльник гарантирует надёжное соединение и после сборки, все трубы будут представлять собой одно цельное изделие. Чаще всего сварочные работы проводятся на поверхности. Трубы объединяются в секции, которые затем опускаются в траншею и тем же методом свариваются. Так делают, потому что на поверхности выполнять сварочные работы удобней. Укладка полипропиленовых аналогов тоже может выполняться методом сварки. Но в отличие от полиэтилена, чтобы соединить полипропиленовые трубы паяльник необходимо разогреть до температуры 260-270 градусов. При выполнении сварочных работ необходимо соблюдать время нагрева. Если диаметр трубы составляет 25 миллиметров, то место соединения необходимо греть примерно 9-10 секунд. Если диаметр 32 миллиметра требуется греть на несколько секунд дольше. Необходимо соблюдать температурные нагрузки, так как перегрев способствует повреждению поверхности пластиковых изделий.
С другой стороны, малый нагрев соединяющихся деталей тоже считается грубой ошибкой, так как соединение будет не прочным и возможно образование протечки в этих местах. Внутренняя поверхность соединительных фитингов и наружная поверхность труб должны быть очищены от пыли и влаги, иначе возможно ухудшение качества пайки. Во время работы появляются оплывы пластика, которые не следует сразу убирать, так как можно случайно деформировать разогретую трубу. Даже при соблюдении технологии пайки, не следует сразу засыпать построенный трубопровод. Сначала необходимо протестировать его под давлением в течение нескольких дней. Если за это время не появились течи, значит всё надёжно соединено друг с другом и траншею можно засыпать.
Прокол дороги в городской черте
В черте больших городов метод ГНБ позволяет сохранить архитектурные сооружения, дорожное полотно, изгороди и другие объекты с минимумом повреждений или без таковых. Работы выполняются с помощью специального оборудования закрытым способом, без нарушения обычной жизнедеятельности горожан или дорожного движения. Особую ценность метод несет на локациях с историческими достопримечательностями или старинными мостовыми. Повреждения в таких местах недопустимы. Для получения разрешения на работы потребуется подготовка проекта, расчетов и договор с местной администрацией или владельцем участка.
Муфтовая и стыковая сварка полиэтиленовых ПНД и ПЭ труб
Что такое сварка полиэтиленовых ПНД труб? Это — получение прочного неразъемного соединения в процессе сильного нагревания под давлением торцов двух полиэтиленовых элементов. При этом прочное соединение образуется в результате взаимного проникновения материала расплавленных кромок с последующим остыванием шва.
Наиболее востребованный и эффективный метод монтажа ПНД труб — это стыковая сварка (она же – сварка труб методом «встык») с применением специализированного оборудования. Полное название этого процесса звучит так: «Контактная сварка плоским нагретым инструментом встык«. Обычно, в повседневности – для обозначения метода конечно же применяются сокращения и говорят: «Стыковая сварка ПНД труб» или «Сварка ПЭ труб».
Идея способа монтажа труб стыковой сваркой состоит в том, что торцы ПЭ труб нагреваются до состояния вязкого полиэтилена (непосредственным контактом с нагревательным элементом). После этого расплавленные торцы труб соединяются под давлением гидравлического или механического привода, а затем выдерживаются до полного остывания. В процессе охлаждения материал в месте соединения становится однородным и сварной шов достигает необходимой прочности. Условия возможности применения такой сварки — толщина стенки полиэтиленовой трубы более 4мм.
Диапазон диаметров труб, на которых можно применить сварку встык – от 50 до 800 мм.
Сварочное оборудование по типу свариваемых материалов подразделяют на группы:
- для сварки труб из полипропилена (ПП трубы);
- для сварки труб из полиэтилена (ПЭ трубы);
- для сварки труб из поливинилденфторида (ПВДФ трубы);
- для сварки труб из полибутена (ПБ трубы);
Чаще всего в строительстве при прокладке инженерных коммуникаций используются трубы ПНД — из полиэтилена низкого давления.
Кроме того, оборудование можно разделить на типы по принципу конструкции сварочных установок:
Сварочные зеркала. Самый недорогой способ сварки ПНД труб. Но и не без ограничений: из-за отсутствия центратора и торцевателя его не рекомендуется применять для сварки напорных трубопроводов.
Сварочные установки с механическим приводом. Это оборудование с оптимальным сочетанием цена/качество, предназначается для стыковой сварки труб диаметром до 160мм.
Сварочные установки с гидравлическим приводом. Данное оборудование предназначается для профессиональной сварки труб всех диаметров. Преимущества — надежность оборудования и качество сварки стыков.
Элементы автоматизации и протоколирования. Предназначены для автоматизации сварочного процесса и протоколирования. Прибор протоколирования чаще всего не задействован на сварке труб, только в особенных случаях, как правило, при сварке газовых труб. Документ, который он выдает, представляет собой набор сведений по сварке стыка, а именно: температура нагрева, сила сжатия, время удержания при сжатии, время остывания, температура воздуха и прочее. Протокол прилагается в качестве исполнительной документации к другим документам. Это требуется при сварке особо ответственных труб, а также, когда протоколы сварки стыков требуются в составе исполнительной документации.
Особенности бестраншейной прокладки
Бестраншейный монтаж даёт владельцам сразу несколько преимуществ.
- Нет необходимости уничтожать постройки или растения, стоящие на пути.
- К минимуму сводится вред, который наносится окружающей среде.
- Временные и финансовые затраты сокращаются.
Метод существует не один.
- Санация. Подразумевает, что старые трубы меняют на новые. Работы выполняются двумя способами:
Релайнинг. Внутри старых труб укладывают новую, полипропиленовую. Главное – заранее осмотреть уже имеющийся трубопровод. Главное убедиться в отсутствии посторонних предметов и мусора
Важно и соответствие диаметров друг другу. Реновация. Осуществляется прокладка нового трубопровода и разрушение старого производиться одновременно
Осуществляется в ситуациях, когда изначальный диаметр недостаточен
Осуществляется прокладка нового трубопровода и разрушение старого производиться одновременно. Осуществляется в ситуациях, когда изначальный диаметр недостаточен.
- Прокалывание. Актуально при диаметрах свыше 150 миллиметров. У работы есть несколько этапов.
- Два котлована выкапывается с двух сторон у объекта, под которым будем проводить коммуникацию.
- Размещение гидравлического домкрата на одной из сторон. Он толкает внутрь полипропиленовую трубу с наконечником из стали.
- Труба постепенно наращивает объёмы, а потом в неё заводят полипропиленовые изделия.
- Подключение ко всем системам.
Коротко о главном
Когда нужно проложить трубопровод по участку, который пересекает дорога, приходиться применять новые технологии. Чтобы не ломать покрытие при рытье открытой траншеи, выполняют прокол грунта. Такой метод бурения подразумевает продавливание почвы стальной штангой с острым наконечником непосредственно прямо под дорожным полотном.
В полученный канал впоследствии заводиться трубопровод. Также способ применяют при прокладке кабельной трассы. Работу можно выполнить вручную самостоятельно, если длина прокола будет небольшая. А в промышленных масштабах применяется специальная техника.
Перечень исполнительной документации при бестраншейной прокладке газопровода.
При сдаче газопровода, проложенного методом ГНБ , комиссии предъявляются следующие документы:
– сертификаты заводов-изготовителей на трубы, сварочные и изоляционные материалы; – акт разбивки и передачи трассы; – журнал производства работ; – документы, подтверждающие качество заводской изоляции стального газопровода; – протокол проверки качества сварных стыков газопровода физическими методами. Сварка полиэтиленовых газовых труб производится методом встык; – протоколы механических испытаний сварных стыков газопровода; – протокол контроля изоляционного покрытия до протаскивания (для стального газопровода); – акт предварительного испытания газопровода (перед протаскиванием) на прочность и герметичность; – профиль бурения; – протокол бурения; – карта бурения; – акт на протаскивание газопровода по буровому каналу; – акт оценки состояния покрытия стального газопровода методом катодной поляризации (после протаскивания); – акт испытания газопровода (после протаскивания) на прочность и герметичность; – исполнительный паспорт газопровода, построенного способом наклонно-направленного бурения ; – акт приемки перехода газопровода, выполненного – акт приемки перехода газопровода, выполненного бестраншейным способом. – разрешение на производство работ в охранной зоне; – акт приемки створа перехода; – акт на протаскивание футляра; – акт герметизации вводов и выпусков газопровода (при наличии футляра).
Бестраншейная прокладка труб — это способ, который позволяет монтировать трубопроводные коммуникации без вскрытия грунта. Благодаря этому варианту прокладки исключается нарушение внешнего вида участка, целостности асфальтных дорог, уничтожение деревьев и т. д. На сегодняшний день этот способ включает в себя несколько возможных вариантов реализации.
Прокладка трубопроводов бестраншейным методом не требует проведения масштабных земляных работ
Подработка на стройплощадке в качестве разнорабочего. Продолжение истории.
Неделя 2
День 1
Начался день с чердака, на котором надо было утеплить новый сделанный потолок. Работа была невыносимая, так как не смотря на респиратор, пыль от “минваты” попадала – везде и всюду под рабочий комбинезон. Работа была не сложная, но дышать было очень трудно. Прошла уборка и перенос материала наверх. После, надо было разрезать по размеру рулоны, так как место было мало, а наступать на обшивку “потолка” – нельзя. Чтобы не было казусов и принято решение о нарезании кусков, а не раскатке его по пролету. Чтобы не провалиться со 2 по следующий пролет, между балками временно укладывались доски. На каждый пролет ложилась три слоя минваты + укомплектовка (утрамбовка по краям). Закончился день на уборке.
Преимущества бестраншейного способа прокладки
Несмотря на все вышесказанное, стоит отдельно сгруппировать все положительные моменты, касающиеся вопроса прокладка водопровода ГНБ. Итак, к преимуществам использования данного метода, а не открытой прокладки, относится:
- отсутствие нужды перекрывать при проведении работ автомобильные, пешеходные и велосипедные дороги;
- снижение финансовых затрат по причине ненужности проведения дополнительных раскопок траншеи, если водопровод необходимо установить на глубине превышающей несколько метров;
- не требует проведения работ по созданию водоотлива, когда на месте установки наблюдается высокий уровень грунтовой воды;
- в процессе укладки нет необходимости в создании песчаного основания для укладки трубы;
- не нужно использовать уплотнение из песка, так как трубы не засыпаются, а устанавливаются непосредственно в земле на необходимой глубине;
- работы по благоустройству прилегающей территории требуются минимальные;
- отсутствует необходимость производить вырубку зеленых насаждений.
Соответственно, метод, в котором используется бестраншейная прокладка водопроводных труб, является великолепной альтернативой варианту открытой прокладки коммуникаций, при котором значительно уменьшается время выполнения работ, а также финансовые затраты.
И если экономическая составляющая описываемого метода настолько очевидна, то есть ли серьезные причины отказаться от использования современных технологий?
