Особенности промывки и опрессовки для систем отопления

Допустимое давление при проведении испытаний

Ситуация, когда заявленные производителем критерии качества не отвечают действительности

Согласно нормативным документам, давление при проведении испытаний на герметичность отопительного оборудования должно составлять:

• для ГВС и систем отопления с водонагревателем – 10 атм;
• при конвекторном отоплении – 10 атм;
• для чугунных и стальных радиаторов – 6 атм.

Об успешном прохождении оборудованием испытаний говорит следующее:

• в ходе испытаний не обнаружено запотевание отопительного оборудования – котлов, труб, радиаторов, запорной арматуры и швов;
• за 5 минут давление внутри контура понизилось не более чем на 0,2 бар;
• за 10 минут в системе ГВС, состоящей из металлических труб, падение напора не превысило 0,5 бар;
• если трубы пластиковые, нормальным показателем является понижение давления до 0,6 бар в течение первых 30 минут, и до 0,2 бар в течение следующих 2 часов;
• при проведении воздушных испытаний парового отопления давление в первые 5 минут должно упасть не более чем на 0,1 бар.

Допустимое испытательное давление при опрессовке водяного отопления

Многих застройщиков интересует, под каким давлением нужно выполнять проверку отопительной системы. В соответствии с требованиями СНиП, представленными выше, при опрессовке допускается давление выше рабочего в 1,5 раза, но быть меньше 0,6 МПа не должно.

В частных домах, оборудованных автономным отоплением, оно не поднимается выше 2 атмосфер, да и настраивается искусственно: если появляется избыточное давление, то сразу включается сбросной клапан. Тогда как в общественных и многоквартирных строениях рабочее давление намного больше этих значений: пятиэтажные сооружения — около 3—6 атмосфер, а высокие здания — примерно 7—10.

Способы промывки отопительных систем

В настоящее время для прочистки водяных отопительных систем применяют одну из трех технологий:

• химическая промывка;
• гидродинамическая помывка;
• пневмогидроимпульсная промывка.

Технология химической промывки.

Гидрохимическая промывка систем водяного отопления значительно превосходит по эффективности прочие методы удаления грязесолевого налета, а потому является в наши дни наиболее популярной. Она позволяет быстро и в самой полной мере восстановить пропускную способность и рабочие параметры отопительного контура любых размеров. Для удаления нежелательных образований путем химической очистки применяют такие составы:

• щелочи;
• растворители;
• комплексоны;
• разбавленные минеральные кислоты;
• разбавленные органические кислоты;
• композиционные растворы.

Различные химсоставы могут поставляться как в виде жидкостей, так и в виде порошков.

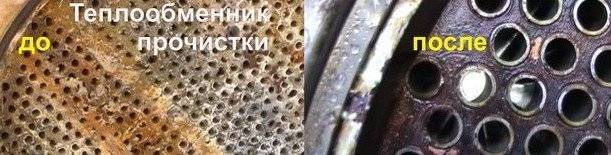

Результаты гидрохимической прочистки теплообменника.

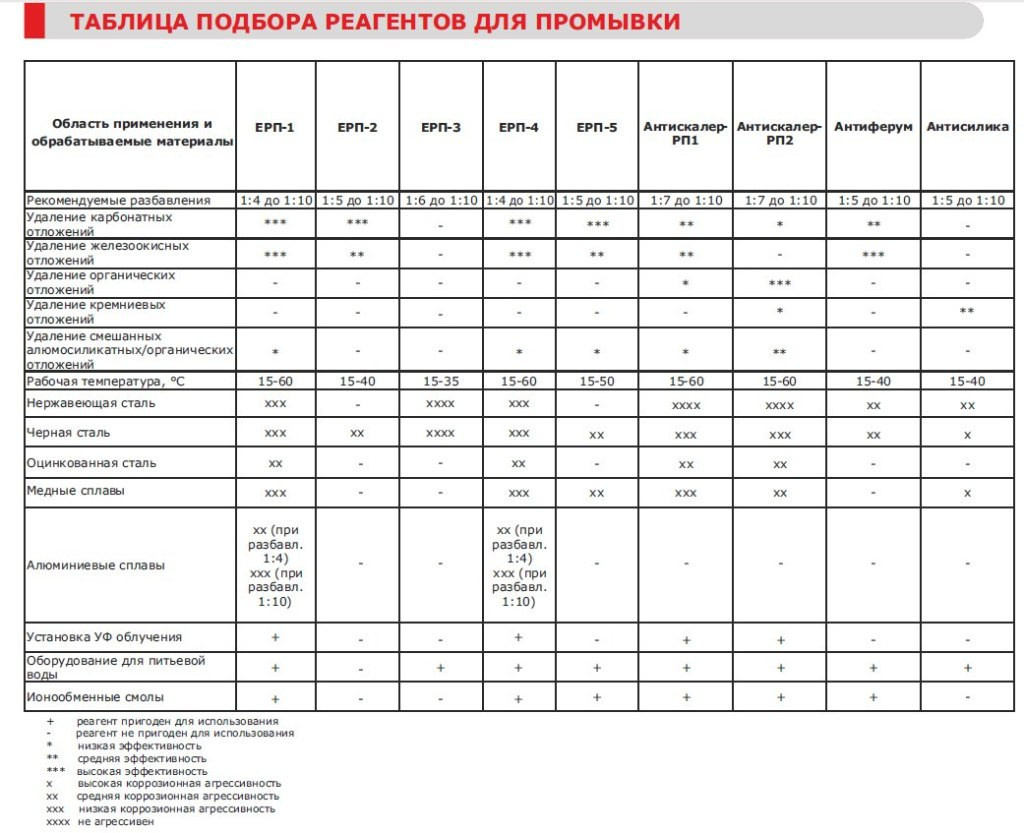

Прежде чем выбрать состав, с помощью которого будет осуществляться гидрохимическая промывка, следует провести процедуру диагностики. Она позволит определить состав накипи и других загрязнений, образовавшихся внутри контура отопления. На основании полученных данных и с учетом материала труб и приборов подбирается не только реагент, но и оборудование, посредством которого будет осуществляться промывка, а также технологический регламент. Для химической промывки используют специальные насосы, подключаемые к системе отопления с помощью шлангов. Химический раствор перед началом операции заливается в емкость, объем которой соответствует масштабам системы отопления.

Применение химических реагентов — единственный способ, с помощью которого может быть осуществлена промывка котлов автономных систем отопления, теплообменники которых состоят из трубок малого диаметра. Если в одноконтурном котле появление накипи можно предотвратить, используя в системе отопления подготовленную воду, то для двухконтурных агрегатов, нагревающих проточную воду, эта проблема никогда не теряет актуальности.

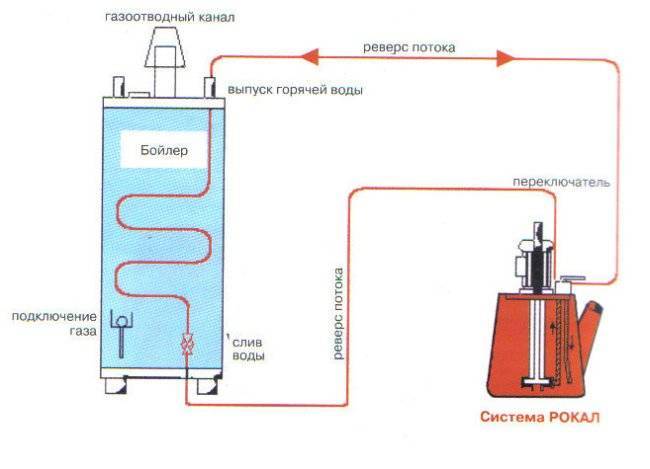

Промывка бойлера — схема.

Существенным недостатком гидрохимического способа очистки труб и радиаторов является его токсичность. Поэтому при проведении работ особо тщательно должна соблюдаться инструкция по технике безопасности. Владельцам частного жилья лучше обратиться в специализированную организацию, промывка системы отопления своими силами может закончиться аварийной ситуацией. Приглашенные специалисты не только правильно подберут оптимальный состав, но и выполнят профилактическую обработку элементов отопительной системы, которая продлит срок ее эксплуатации и предотвратит образование налета из накипи и грязи в течение долгого времени.

https://youtube.com/watch?v=aIj4td-6xN8

Промывка системы отопления частного или многоквартирного дома химическим способом может проводиться только после проверки всех элементов и соединений на наличие протечек. Если какие-то детали контура изготовлены из алюминия, выполнять гидрохимическую промывку нельзя.

Как показывает опыт, регулярная промывка котлов, труб и радиаторов отопления с помощью химических реагентов продлевает срок службы этих элементов до 20 лет.

Гидрохимическая промывка выполняется в течение нескольких дней, при этом отопительная система работает в штатном режиме.

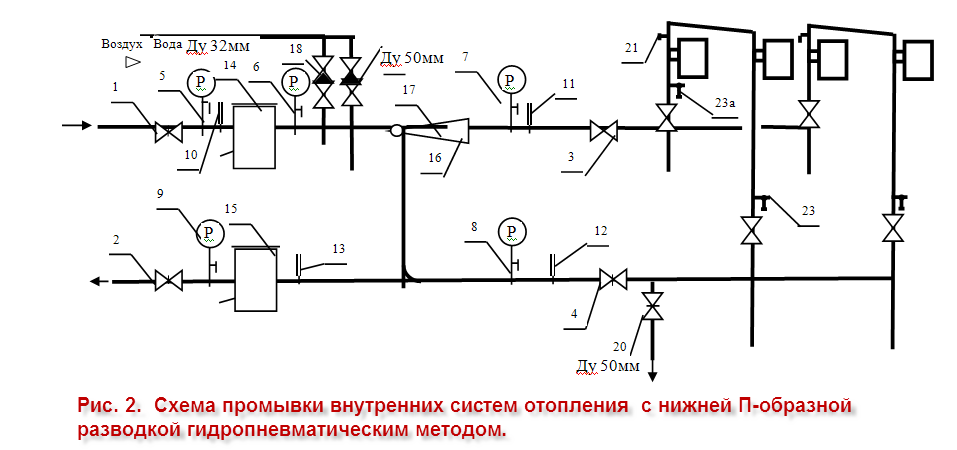

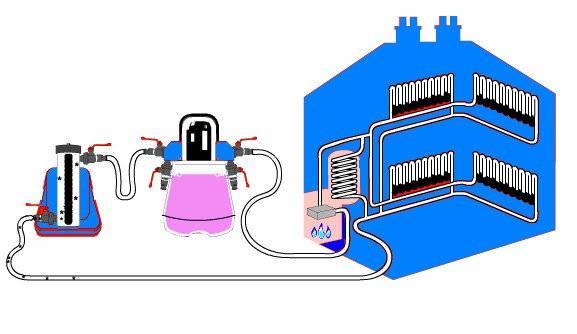

Схема самостоятельной промывки опрессовки отопительной системы

Профилактическая чистка внутренней поверхности труб проводится перед тем, как стартует опрессовка систем отопления, чтобы удалить из труб и радиаторов всю грязевую взвесь и налет на внутренней стенке. Все работы проходят между двумя отопительными сезонами.

Заполнение отопительного контура производится водой из водопровода при открытом сливном кране. Промыв осуществляется до полного удаления осадка, пока из слива будет течь чистая струя. Это может продолжаться от 20 минут до 2 часов.

Следующий этап – прогон горячей водой из котла, после чего его отключают, а воду полностью сливают. Горячий поток внутри труб удаляет отложения, которые не затронула холодная вода. Лучше делать это с кислотными реактивами. В бытовых условиях самыми безопасными считаются щелочные среды, например, кальцинированная сода. Она малоэффективна против отложений кальция, но хорошо разрыхляет обычные загрязнения. Иногда используют хлорную известь.

Сложные контуры промывают частями, используя заглушки и запорную арматуру между грязными и очищенными участками. Когда процесс завершен, переходят опрессовочному этапу системы отопления, чтобы выявить слабые участки, склонные к разгерметизации. Контур должен быть отключен от котла и насоса. Должны быть исправны все соединения, иначе разрыв повлечет за собой серьезный ремонт.

Опрессовка системы отопления воздухом предполагает нагнетание потока в трубы специальным устройством, а показатели проверяют манометром. Чаще всего в бытовых условиях используется механический или электрический пресс. Напомним, что в частном секторы давление контура делают в пределах 2-х атмосфер, в городских условиях допустим более высокие показатели. Давление падает при неполной герметичности.

Самые уязвимые места – сальниковые прокладки, резьбовые соединения, заржавевшие вентили и переходы на систему «теплый пол». Счетчики, датчики, реле и другое оборудование  устанавливают по завершении контрольной опрессовки.

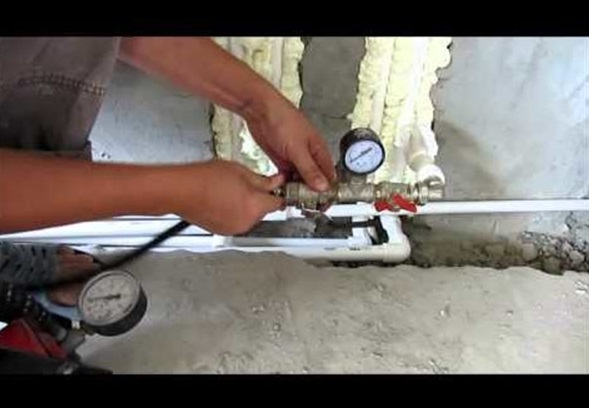

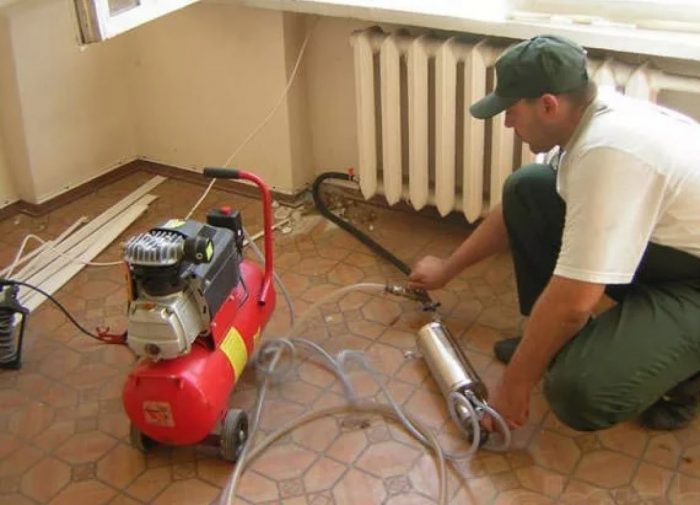

Воздушная опрессовка

В отличие от гидравлической, воздушная опрессовка предполагает заполнение системы и проверку ее под давление при помощи воздуха.

Выполняют ее на том же этапе, что и в предыдущем случае, но с некоторыми отличиями, а именно:

1. Вместо гидравлического пресса используют обыкновенный автомобильный насос. Может быть использован как электрический, так и ручной (ножной) инструмент. При этом потребуется самостоятельно собрать устройство из нескольких элементов – фитинга со штуцером для подсоединения насосного шланга, фитинга с обратным клапаном или вентилем, чтобы исключить уход воздуха обратно в насосный шланг, и по необходимости фитинга с манометром для контроля уровня давления.

Подключение насоса

1. Собранную конструкцию подсоединяют к системе отопления и по аналогии с предыдущим способом обеспечивают герметичность контура от труб внешней подачи/выпуска и открытость всех вентилей внутри системы.

Если котел уже подсоединен к системе, возможно, потребуется перекрыть вентиль подачи к нему, поскольку он может быть оснащен клапаном сброса давления и влиять на чистоту испытания.

1. Насосом накачивают воздух в систему до достижения давления в 2 атмосферы (примерно 2х бар) и оставляют в таком состоянии на сутки. Падение давление по истечению суток допускается до 0,5 атмосфер, поскольку происходят температурные колебания объема воздуха в системе, а также расширение и сжатие пластиковых труб. Если же падение больше, потребуется отыскать утечку.

Поиск участка с утечкой

1. Утечку можно обнаружить, снова создав давление в системе. Проблемное место зачастую можно определить на слух, проверив всю длину теплотрассы. Если же определить его на слух не удается, готовят мыльный раствор, с помощью которого промазывают места соединения элементов системы – как правило, это самые проблемные участки в контуре. Место утечки начнет пузыриться и, если это окажется стык, его разбирают, добавляют несколько слов фум-ленты, собирают и тестируют систему заново.

Таким образом, мы описали два способа выполнения опрессовки системы отопления своими руками, указали, какие инструменты для этого необходимо использовать. Если же вам необходимо провести испытания водопровода, сделать это можно аналогичным способом. О монтаже и ремонте системы отопления читайте в наших следующих статьях.

Что такое промывка и опрессовка

Промывка и опрессовка систем отопления проводится в тех случаях, когда слой отложений в трубах становится слишком большим, для того, чтобы они могли продолжать функционировать. В качестве профилактики такие мероприятия проводятся редко, так как это удовольствие достаточно трудоемкое и дорогостоящее. Для гидропневматической промывки используются растворы кислот, которые выводят налет со стенок трубопровода наружу. Частички металла цепляются на внутренние стенки труб, тем самым уменьшая их диаметр. Это приводит к:

• повышению давления;
• увеличению скорости теплоносителя;
• уменьшению КПД;
• повышению расходов.

Что такое опрессовка системы отопления – это обыкновенное тестирование, по итогам которого можно сказать, безопасно ли пользоваться таким оборудованием или нет, а также выдерживает ли оно нужные нагрузки. Ведь никто не хочет стать жертвой разгерметизации контура и оказаться пациентом ожогового отделения. Опрессовка системы отопления проводится согласно СНиПам. Она является обязательной процедурой. После нее выдается документ, подтверждающий техническую исправность контура. Вот основные случаи, когда проводится опрессовка системы отопления:

• при сборке нового контура и сдачи его в эксплуатацию;
• после проведенных ремонтных работ;
• профилактические проверки;
• после чистки труб кислотными растворами.

Опрессовка системы отопления, проводится согласно СНиП № 41–01-2003 и № 3.05.01–85, а также правилам технической эксплуатации тепловых энергоустановок.

Из этих правил известно, что такое действие, как опрессовка системы отопления осуществляется либо воздухом, либо жидкостью. Второй метод называется гидравлическим, а первый – манометрическим, он же пневматический, он же пузырьковый. Правила опрессовки системы отопления гласят о том, что испытания водой могут проводиться, только если температура в помещении будет выше пяти градусов. В противном случае есть риск того, что вода в трубах замерзнет. Опрессовка системы отопления воздухом снимает эту проблему, она проводится в холодное время года. На практике гидравлическая опрессовка системы отопления применяется чаще, так как все стараются выполнить необходимые плановые работы до наступления отопительного сезона. Зимой выполняется только устранение аварий, если таковы возникли.

Приступать к опрессовке отопительной системы можно лишь тогда, когда от контура отсечены котел и расширительный бачок, в противном случае они выйдут из строя. Как производится опрессовка системы отопления:

• спускается вся жидкость из контура;
• затем в него заливается холодная вода;
• по мере заполнения спускается лишний воздух из контура;
• после того как набралась вода, к контуру подводится нагнетатель давления;
• как происходит опрессовка системы отопления– постепенно увеличивается количество атмосфер. При этом максимальное испытательное давление не должно быть выше, чем предел прочности разных элементов контура;
• оставляется высокое давление на некоторое время и проводится осмотр всех соединений. Нужно смотреть не только на резьбовые соединения, а и на места где спаяны части контура.

Опрессовка системы отопления воздухом проводится еще проще. Просто слить весь теплоноситель, закрыть все выходы в контуре и нагнать туда воздуха. Но таким образом, сложнее определить неисправность. Например, если в трубах есть жидкость, то при высоком давлении она будет сочиться через возможную щель. Ее легко определить визуально. А вот если жидкости в тубах нет, соответственно, и выходить кроме воздуха нечему. При этом может быть слышен свист.

А если его неслышно, при этом стрелка манометра свидетельствует об утечке, то все соединения промазываются мыльным раствором. Для того чтобы было проще, можно проверять не всю систему целиком, а разделив ее на сегменты. В таком случае легче проводить опрессовку труб отопления и определять возможные места разгерметизации.

Какое должно быть давление

Манометр — прибор для измерения давления.

В частных домах рабочее давление в контуре составляет от полторы до двух атмосфер, в многоэтажных — до девяти атмосфер. Гидравлическая проверка системы проводится под более высокими нагрузками, которые должны быть минимум в полтора раза выше. Так как провести опрессовку системы отопления нужно правильно, следует опираться на строительные нормы. При этом разными нормами установлен различный минимальный уровень показаний стрелки манометра.

Например, в правилах № 41-001 от 2003 года сказано, что давление при опрессовке системы отопления должно быть минимум шесть десятых  мегапаскаля, что равно шести килограммам на один сантиметр квадратный. А вот в правилах № 3.05.01 от 1985 года минимальные показания манометра при проверке должны составлять два килограмма на сантиметр квадратный. Получается что старые правила более щадящие, лучше брать для примера новые требования.

Также отличается и время проверки. В одном источнике указано, что удерживать высокое давление в контуре нужно в течение пяти минут, во втором – в течение десяти минут. Сходится то, что:

• по истечении пяти минут допускается падение давления на 200 грамм на сантиметр квадратный;
• по истечении десяти минут допускается падение давления на 500 грамм на сантиметр квадратный.

Проверка выполняется при давлении, вполовину больше рабочего. Контур должен на протяжении десяти минут выдержать такое повышение.

Особняком стоят пластиковые контуры. Для них требования более жесткие. Допускается снижение давления на 600 грамм по истечении получаса, а после двух часов еще на 200 грамм на сантиметр квадратный.

При опрессовке отопления воздухом нагнетается давление в одну атмосферу, а падение после пяти минут должно быть не больше 0,1 атмосферы. Прошедшим опрессовку системы отопления воздухом согласно СНиП считается контур, в котором:

• нет явной течи;
• нет незначительной влаги в местах соединений, так называемого потения;
• контур не деформировался, оставшись в своем прежнем положении.

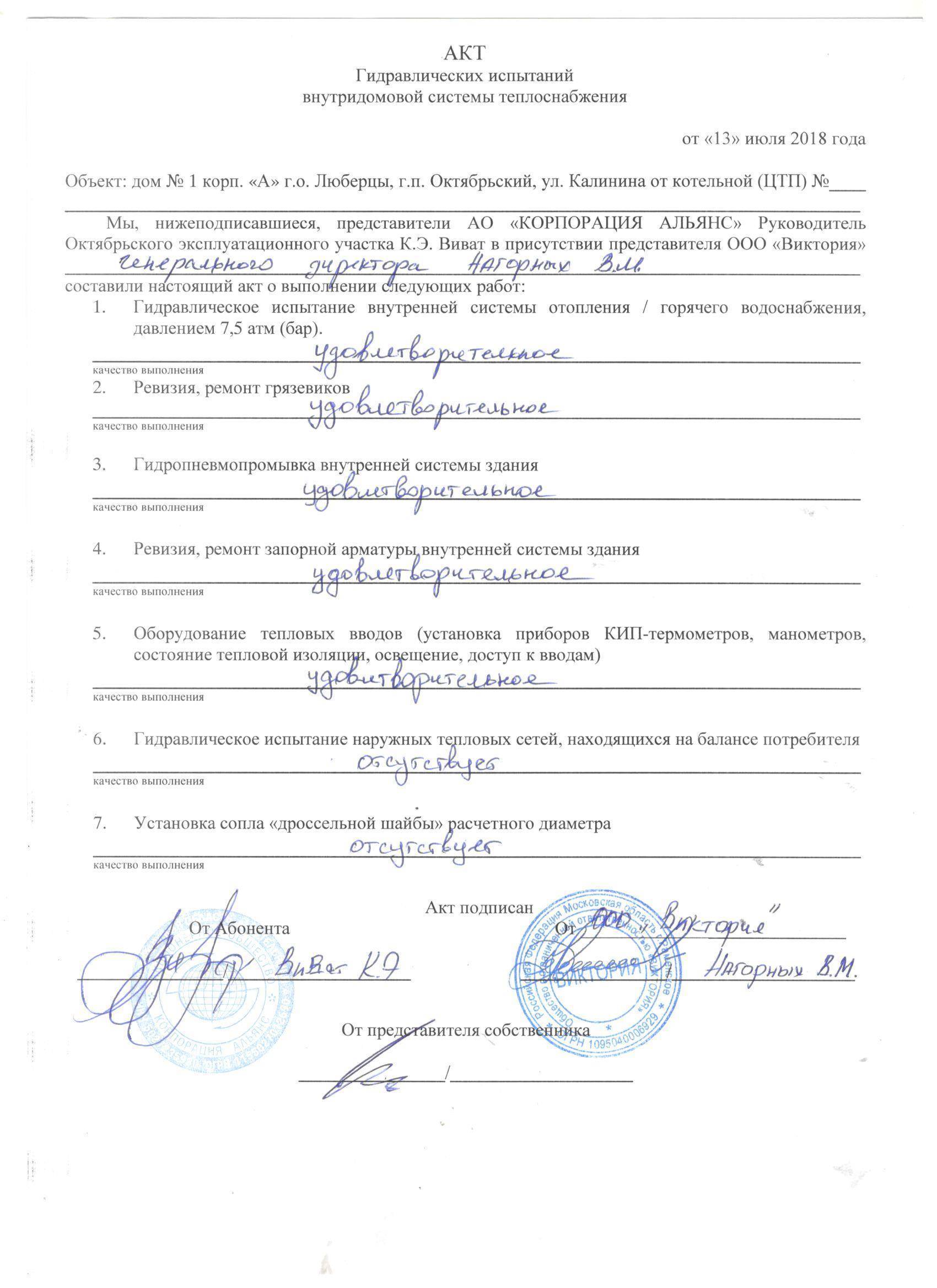

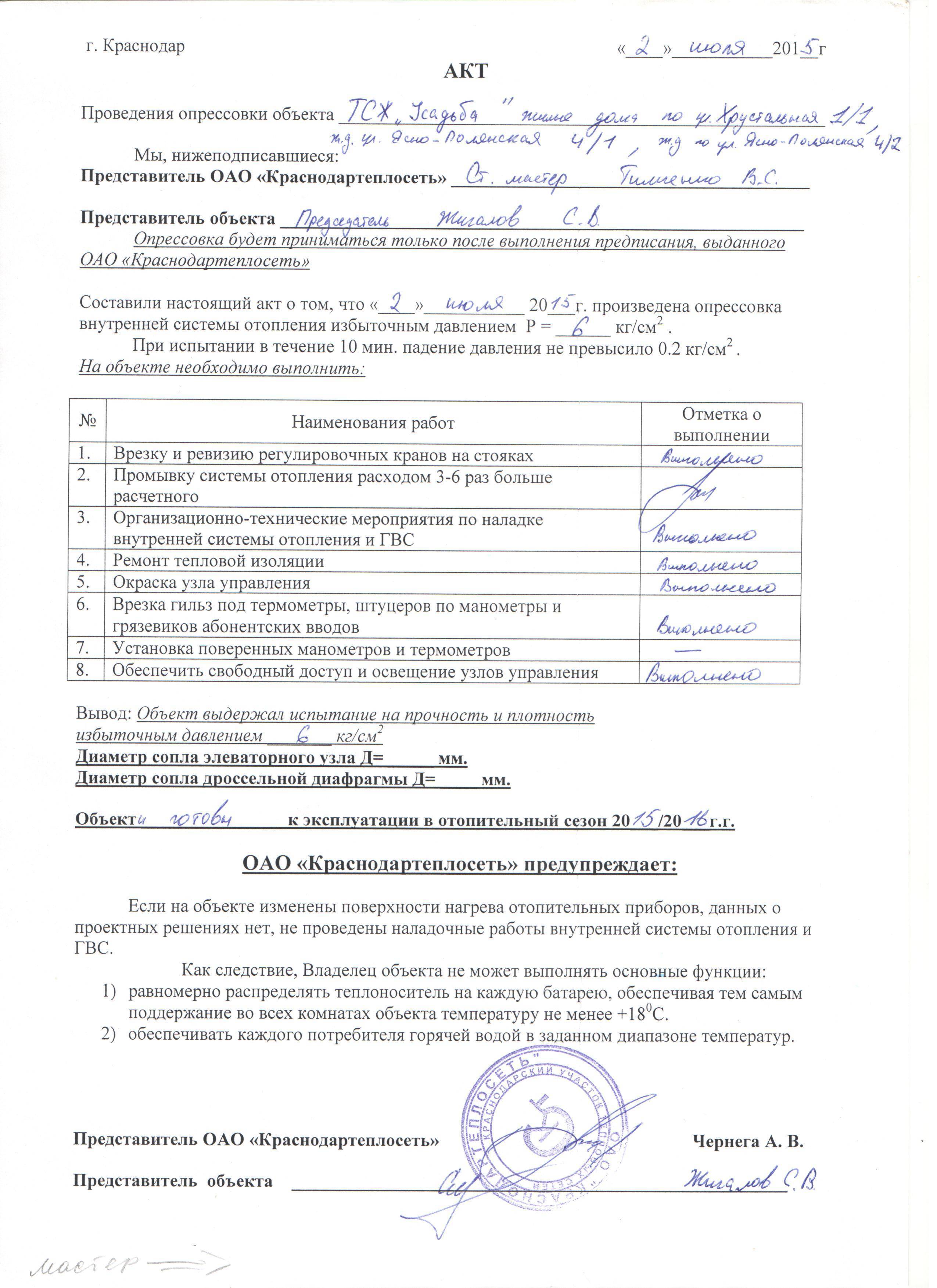

По факту проведения проверки составляется документ, акт опрессовки системы отопления, который подтверждает, что контур можно вводить в эксплуатацию.

Признаки засорения системы отопления

О том, что требуется промывка системы отопления в частном доме, можно догадаться по следующим признакам засорения труб и радиаторов:

1. Если при нормальной работе котла и правильной регулировке системы в помещениях стало ощутимо холоднее. Скорее всего, это связано с ухудшением теплоотдачи радиаторов из-за их загрязнения внутри.
2. Нагревание труб и батарей после запуска системы проходит очень медленно.
3. Еще один характерный признак засорения приборов отложениями – неравномерное прогревание батареи.
4. Иногда сам трубопровод оказывается горячим, а батареи при этом остаются холодными.
5. Свищи в трубопроводах или их разрыв также может косвенно указывать на различные отложения. Это объясняется тем, что в составе налета содержатся химические вещества, разъедающие и истончающие стенки труб. В итоге они становятся чувствительны к коррозии и гидроударам.

Наличие хотя бы одного признака указывает на необходимость очистки отопительного контура от отложений. В этом случае нужно заранее определиться, как и чем промыть систему отопления в частном доме. Чаще всего загрязняются горизонтальные участки трубопровода, которые не составит труда промыть самостоятельно.

Необходимое оборудование для проверки системы отопления, требования СНиП

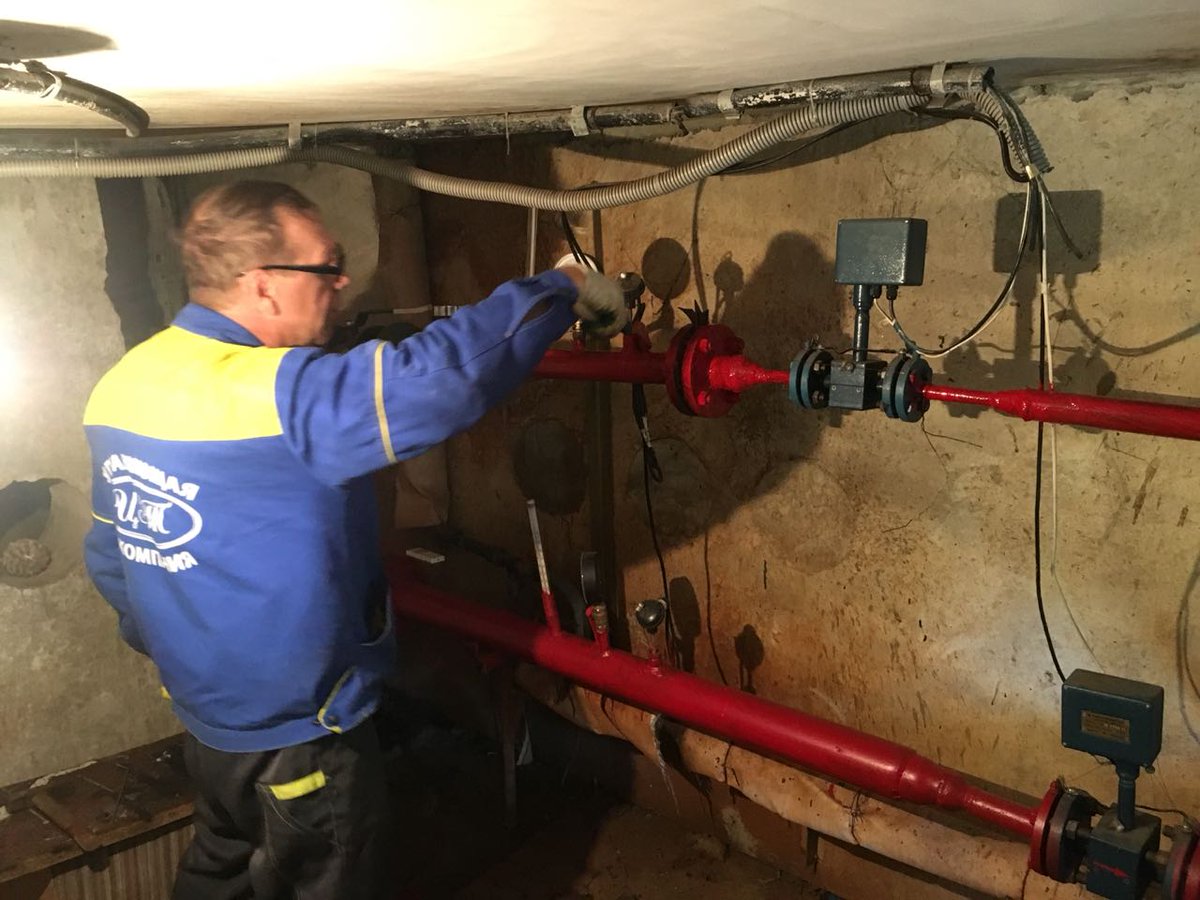

Опрессовка в многоквартирных домах проводится силами сотрудников жилищно-коммунального хозяйства. Для её проведения используется мощное профессиональное оборудование. Для работы необходимы насосы, сейчас используют современные автоматические модели с контролем давления. Есть ещё в обиходе и ручные модели, но они требуют значительных физических усилий и считаются устаревшими.

ФОТО: syl.ruЧто касается автоматических моделей, то они хороши тем, что управление осуществляется оператором с пульта, а автоматика строго контролирует предельно допустимое давление

Правила СНиП требуют ежегодного проведения опрессовки до начала отопительного периода в многоквартирных домах. В частных строениях нет острой необходимости проводить такую процедуру каждый год, обычно это делается раз в 5-8 лет.

Нужно ли покупать специальный насос, если у вас частный дом? Хороший прибор стоит не меньше 20 тысяч рублей, так что такую покупку трудно назвать рентабельной. Гораздо дешевле взять такой прибор напрокат, если вы раз в пятилетку собираетесь протестировать свою магистраль. На всю работу уйдёт пара-тройка часов.

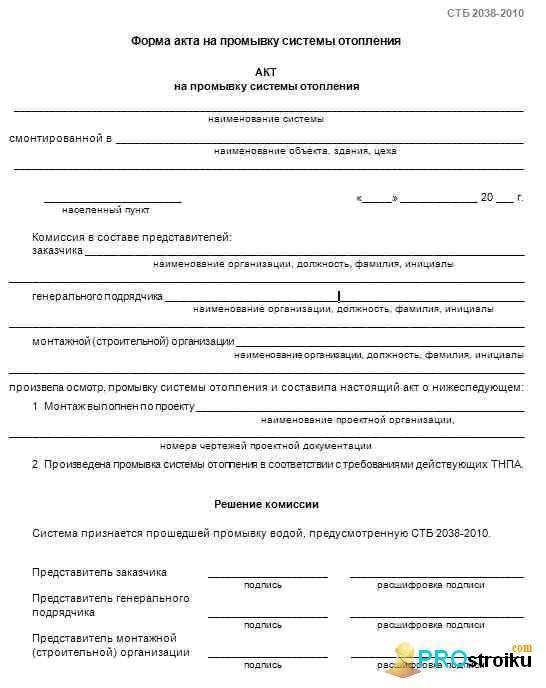

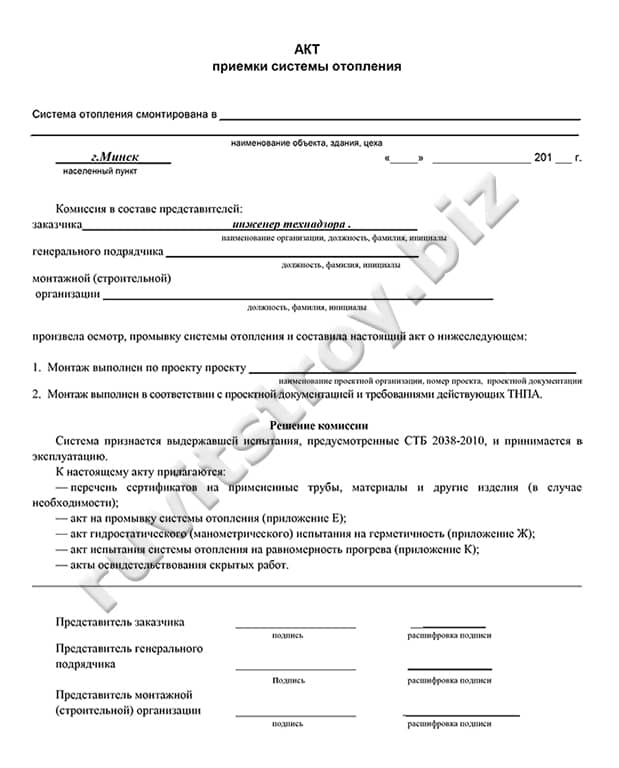

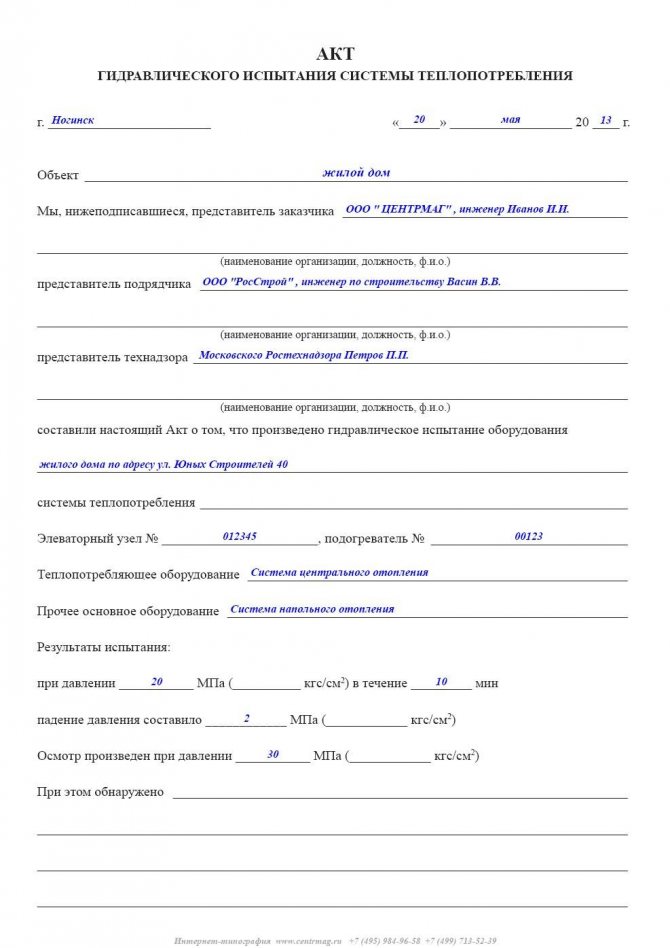

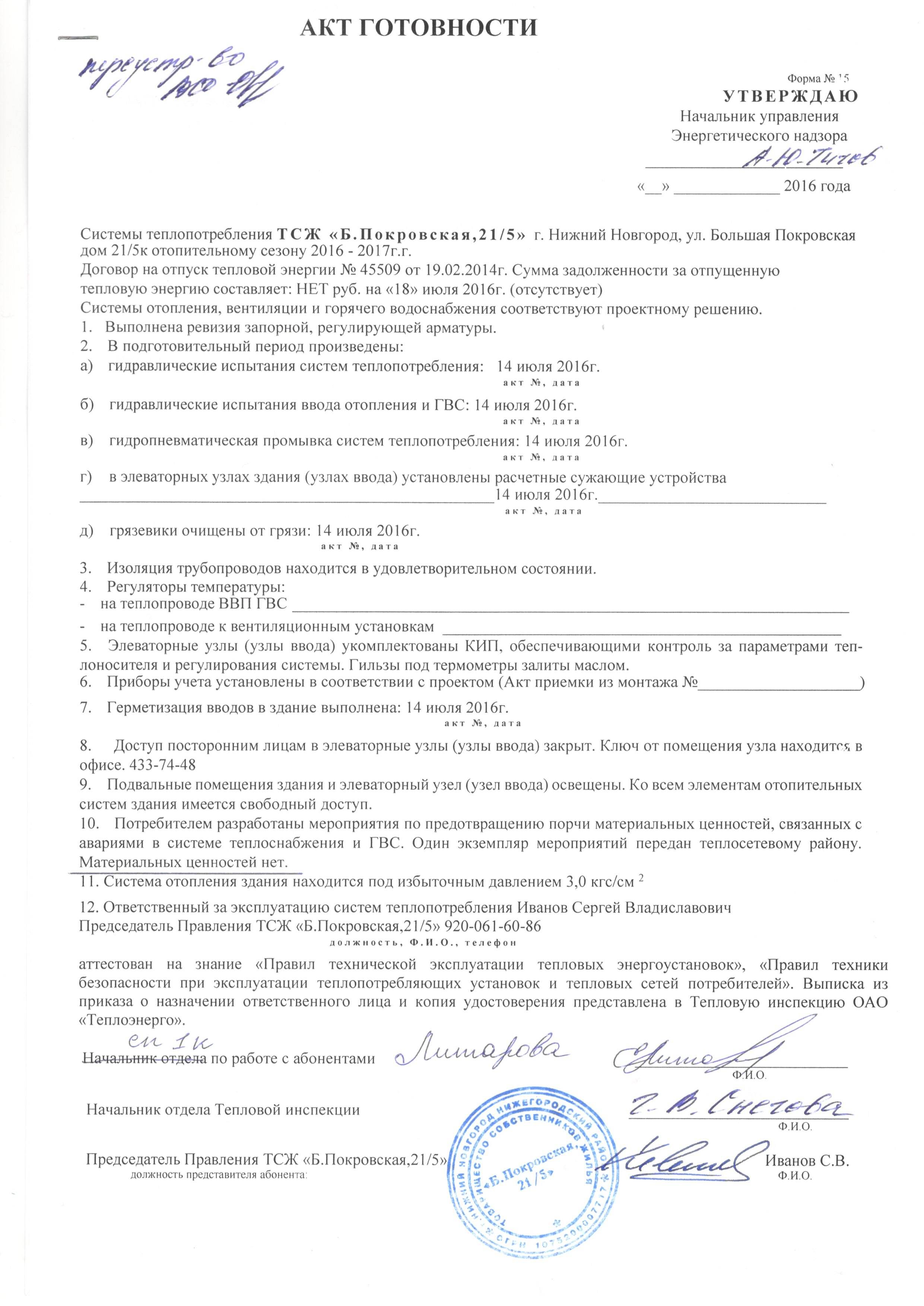

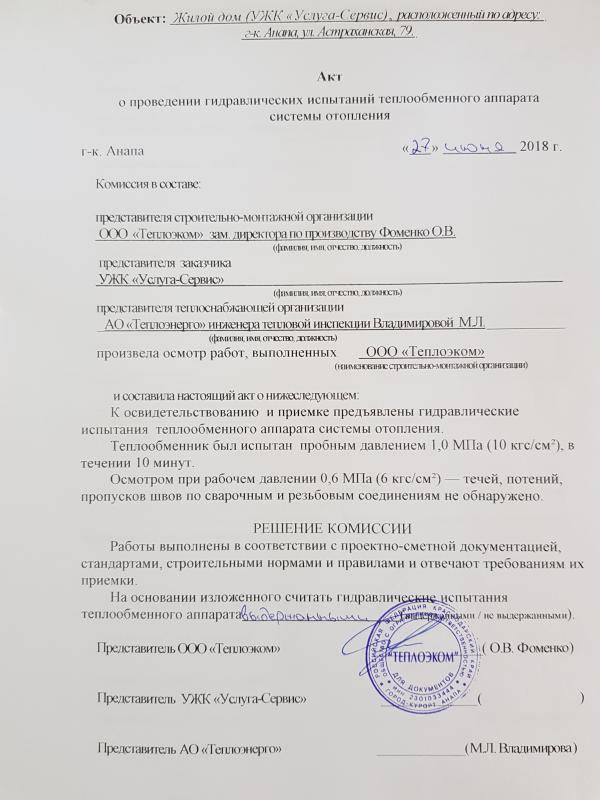

Акт опрессовки системы отопления

В этом документе отображают следующую информацию:

• Какой именно использован метод опрессовки;
• Проект, в соответствии с которым произведена установка контура;
• Дата выполнения проверки, адрес ее проведения, а также фамилии граждан, которые подписывают акт. В основном это собственник дома, представители ремонтно-обслуживающей организации и теплосетей;
• Как устранялись выявленные неисправности;
• Результаты проверки;
• Присутствуют ли признаки нарушения герметичности или надежности резьбовых и сварных соединений. Кроме этого, указывается, есть ли на поверхности арматуры и труб капли.

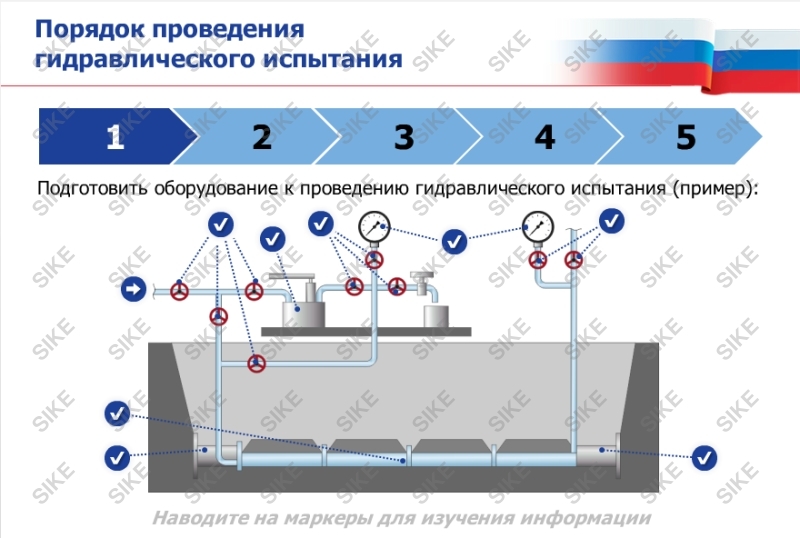

Последовательность действий при гидравлических испытаниях системы отопления

Осуществляется осмотр всей системы отопления на наличие утечек, а также состояние изоляционных материалов (утеплители труб должны плотно прилегать к трубам, не допускается наличие разорванных, свисающих остатков утеплителя).

Подготовка системы отопления к опрессовке.

Производится осмотр измерительных приборов (манометры, термометры) и запорной арматуры. Если проводятся гидравлические испытания старой системы отопления (эксплуатирующейся не первый отопительный сезон), то при осмотре на задвижках могут быть обнаружены вышедшие из строя сальники, прокладки, «прикипевшие» гайки и болты, которые должны быть заменены на новые. Распространенным вариантом являются чугунные задвижки, однако срок их эксплуатации в 3-4 раза меньше, чем у фланцевых стальных кранов, поэтому рекомендуется использовать именно стальные задвижки.

Примечание! Год выпуска или год заводских испытаний манометра должен соответствовать году проведения опрессовки системы отопления. Если манометр был произведен не в год проведения опрессовочных работ, а ранее, то такой прибор необходимо заменить на более новый. Помимо это, манометр должен быть разметом не менее 10 см, с классом точности более 1,5.

Через спускной кран в нижней точке, система заполняется теплоносителем. При этом, заполнение осуществляется снизу вверх, что позволяет постепенно стравливать воздух. Если же заполнение производит сверху вниз, то возникает высокая вероятность того, что в системе останется воздух. Далее при помощи ручного или электрического опрессовочного насоса теплоноситель уплотняется, тем самым повышается давление в системе.

После того, как насос накачал нужное давление, необходимо оставить систему на 15-30 мин. Если за это время стрелка манометра не опускается, а остается на прежнем уровне, система прошла испытания.

Ручной опрессовочный насос PR 50 в ЦТП (центральном тепловом пункте).

В случае, если стрелка манометра опустилась, это означает, что где-то в системе есть течь. Для ее обнаружения необходимо обойти все помещения здания и проверить все стыки и соединения. После того, как место неисправности было обнаружено, необходимо полностью (а если есть возможность, то частично) слить теплоноситель из отопительного контура и устранить неисправность. Процесс гидравлических испытаний системы отопления повторяется до тех пор, пока давление на манометре падать не будет. После завершения работ составляет акт гидравлического испытания трубопроводов, который подписывается обеими сторонами, Заказчиком и Исполнителем.

Давление необходимо повышать ориентируясь на паспорт радиаторов, установленных в конкретном здании:

• Для чугунных радиаторов – от 6 до 18 атмосфер (в зависимости от производителя радиаторов, но берется наименьший показатель, указанный производителем);
• Для стальных радиаторов – до 10 атм.
• Для фанкойлов – до 10 атм.

Течь из лопнувшего коллектора.

Примечание! Как уже было отмечено выше, опрессовка теплового узла производиться отдельно, т.к. запорная арматура способна держать более высокое давление (10-16 атмосфер). Также, как в случае с радиаторами, при гидравлических испытаниях теплового узла необходимо взять наименьшее давление, т.е. не более 10 атм.

Если работы осуществляются в частном доме, где рабочее давление не поднимается выше 2 атмосфер, опрессовка может проводиться без насоса, а простым заполнением системы из водопровода.

Важно! Согласно СНиП опрессовка системы отопления осуществляется с запасом 25% (1,25) от рабочего давления, однако не более давления, которое записано в паспорте прибора.

SY-25. Давление — 25 bar.

Давление в отопительной системе зависит от количества этажей в здании:

• 1-4 этажа – не выше 3 атмосфер;
• 5-10 этажей – 5-6 атмосфер;
• 10-25 этажей – до 10 атмосфер.

Важно! Особое внимание следует уделить опрессовке теплых полов с бетонной «мокрой» стяжкой. В случае, если некачественно смонтированный теплый пол уже залит бетоном и только после этого было обнаружено снижение давления с системе, то устранение такой неисправности требует больших трудовых и денежных затрат, т.к. обнаружение течи предполагает вскрытие бетонной стяжки.

обнаружение течи предполагает вскрытие бетонной стяжки.

обнаружение течи предполагает вскрытие бетонной стяжки.

Что такое промывка и опрессовка

Промывка и опрессовка систем отопления проводится в тех случаях, когда слой отложений в трубах становится слишком большим, для того, чтобы они могли продолжать функционировать. В качестве профилактики такие мероприятия проводятся редко, так как это удовольствие достаточно трудоемкое и дорогостоящее. Для гидропневматической промывки используются растворы кислот, которые выводят налет со стенок трубопровода наружу. Частички металла цепляются на внутренние стенки труб, тем самым уменьшая их диаметр. Это приводит к:

• повышению давления;
• увеличению скорости теплоносителя;
• уменьшению КПД;
• повышению расходов.

Что такое опрессовка системы отопления – это обыкновенное тестирование, по итогам которого можно сказать, безопасно ли пользоваться таким оборудованием или нет, а также выдерживает ли оно нужные нагрузки. Ведь никто не хочет стать жертвой разгерметизации контура и оказаться пациентом ожогового отделения. Опрессовка системы отопления проводится согласно СНиПам. Она является обязательной процедурой. После нее выдается документ, подтверждающий техническую исправность контура. Вот основные случаи, когда проводится опрессовка системы отопления:

• при сборке нового контура и сдачи его в эксплуатацию;
• после проведенных ремонтных работ;
• профилактические проверки;
• после чистки труб кислотными растворами.

Опрессовка системы отопления, проводится согласно СНиП № 41–01-2003 и № 3.05.01–85, а также правилам технической эксплуатации тепловых энергоустановок.

Из этих правил известно, что такое действие, как опрессовка системы отопления осуществляется либо воздухом, либо жидкостью. Второй метод называется гидравлическим, а первый – манометрическим, он же пневматический, он же пузырьковый. Правила опрессовки системы отопления гласят о том, что испытания водой могут проводиться, только если температура в помещении будет выше пяти градусов. В противном случае есть риск того, что вода в трубах замерзнет. Опрессовка системы отопления воздухом снимает эту проблему, она проводится в холодное время года. На практике гидравлическая опрессовка системы отопления применяется чаще, так как все стараются выполнить необходимые плановые работы до наступления отопительного сезона. Зимой выполняется только устранение аварий, если таковы возникли.

Приступать к опрессовке отопительной системы можно лишь тогда, когда от контура отсечены котел и расширительный бачок, в противном случае они выйдут из строя. Как производится опрессовка системы отопления:

• спускается вся жидкость из контура;
• затем в него заливается холодная вода;
• по мере заполнения спускается лишний воздух из контура;
• после того как набралась вода, к контуру подводится нагнетатель давления;
• как происходит опрессовка системы отопления– постепенно увеличивается количество атмосфер. При этом максимальное испытательное давление не должно быть выше, чем предел прочности разных элементов контура;
• оставляется высокое давление на некоторое время и проводится осмотр всех соединений. Нужно смотреть не только на резьбовые соединения, а и на места где спаяны части контура.

Опрессовка системы отопления воздухом проводится еще проще. Просто слить весь теплоноситель, закрыть все выходы в контуре и нагнать туда воздуха. Но таким образом, сложнее определить неисправность. Например, если в трубах есть жидкость, то при высоком давлении она будет сочиться через возможную щель. Ее легко определить визуально. А вот если жидкости в тубах нет, соответственно, и выходить кроме воздуха нечему. При этом может быть слышен свист.

А если его неслышно, при этом стрелка манометра свидетельствует об утечке, то все соединения промазываются мыльным раствором. Для того чтобы было проще, можно проверять не всю систему целиком, а разделив ее на сегменты. В таком случае легче проводить опрессовку труб отопления и определять возможные места разгерметизации.

Технология гидравлических испытаний трубопроводов

Использование жидкости для процесса является достаточно популярным методом, с помощью таких манипуляций получится испытать все контуры системы.

Воду закачивают через специальный кран, который расположен в нижней части труб. Для работ не запрещается использовать автоматические насосы, можно применять и ручные экземпляры, подключенные к водопроводу.

Высокие показатели обнаружения возможных эксцессов являются главной положительной стороной этого метода, выполнить манипуляции также получится без особого труда. Визуально можно выявить скопления жидкости в слабых местах и устранить неполадки в магистрали, что достаточно удобно и практично.

Подготовительные работы

Существуют специальные опрессовочные насосы, это оборудование подготавливается в первую очередь. Есть как ручные модели, так и электрические образцы, специалисты выбирают максимально удобный вариант исполнения для проведения проверки. А также нужно использовать в процессе манометр, чтобы контролировать изменения, ведь некоторые агрегаты способны нагнетать от 40 до 100 бар.

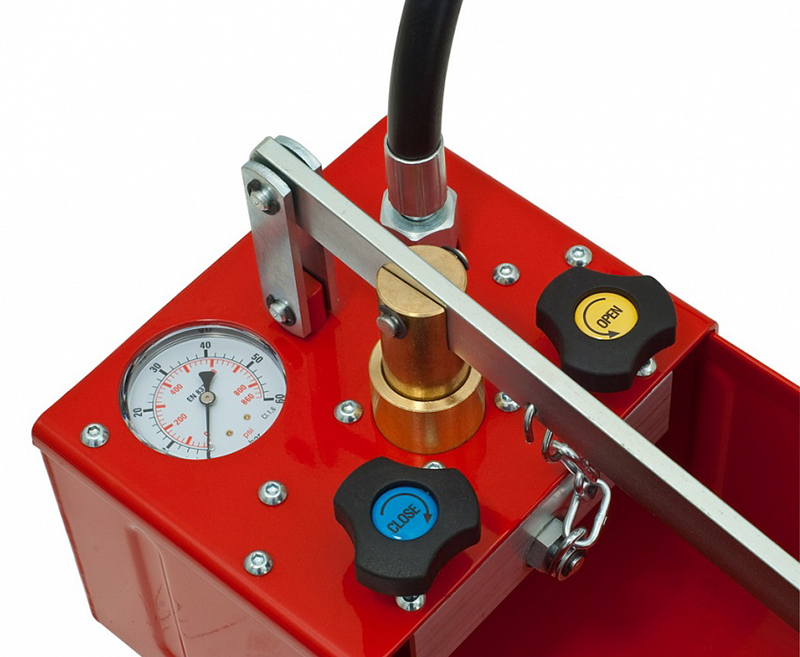

Опрессовочный насос

Минэнерго обращает внимание на правильный подход к исполнению процедуры промывки, а класс точности приспособления для замера не должен быть ниже 1,5

Длина окружности, является важной в процессе, корпус стоит подбирать с учетом данных, превышающих 160 мм

Определение прочности и герметичности

Чтобы выявить проблемные участки, в обязательном порядке процедуру проводят при рабочем давлении, методом простукивания молотком закругленной формы производится визуальный осмотр. Когда дело касается труб из цветных металлов, применяется деревянный экземпляр весом не более 0.8 кг.

Удовлетворительными, испытания на прочность и герметичность можно считать, если давление во время выдержки не упало ниже установленной нормы, данные необходимо смотреть на манометре. Сварные швы, соединения и прочие фитинги должны быть сухие, при обнаружении подобных проблем все эксцессы устраняются, а работу необходимо проводить повторно для получения акта гидравлического испытания.

Проведение испытаний

Подробный алгоритм действий достаточно прост, важно придерживаться последовательности произведения манипуляций, выглядит все так:

1. С помощью опрессовщика необходимо наполнить весь контур водой, которая должна быть не ниже 45 градусов. Воздух стравливается через специальные краны, их называют отводчики.
2. Нагнетание продолжается 10 минут, на протяжении этого времени нужно совершить визуальный осмотр арматуры, стыков, швов и подключения.
3. Напор можно повысить до максимума, и удержать определенное время, нельзя не отметить изделия из полимерных материалов, давление в них нужно оставит на 30 минут, для более качественного произведения манипуляций.
4. С помощью манометра можно выявить отклонения показаний, если они в норме, то результат работы стоит считать удовлетворительным.

После подобных манипуляций эксплуатировать систему получится максимально продуктивно, все участки являются пригодными к использованию. В противном случае нюансы следует устранить, при проявлении подтеков, скопления жидкости узел или отрезок трубы заменяют.

Давление при проведении испытаний трубопроводов

К этому моменту стоит отнестись серьезно, ведь существуют некоторые требования, которые стоит учитывать и выполнять. Дело обстоит так:

1. Для стальных труб с показателями в 4 кгс/см2 и экземпляров со стенкой, позволяющей работать при температуре выше 400 градусов, выдерживается 1.5 рабочего давления, но не меньше 2 кгс/см2.
2. При показателях в 5 кгс/см2, достаточно 1.25.
3. Чугунные, стеклянные, пластиковые, 1.25.
4. Трубы из цветных металлов потребуют давления в 1 кгс/см2.
5. Фаолитовые образцы 0.5 кгс/см2.

Максимально востребованными для проведения работы считаются плунжерные насосы передвижного образца. Поршневые ручные агрегаты также можно использовать, прессы, приводы шестеренчатого типа и эксплуатационные модели отлично подойдут для нагнетания необходимых показателей.

Хозяину частной постройки потребуется обратиться в районные отделения, тогда как жители многоквартирных построек могут рассчитывать на помощь в этом вопросе от коммунальных предприятий. При заполнении заявки необходимо внимательно отнестись ко всем пунктам, сведения вносятся в точности с реальностью, адрес также необходим. В бланк акта обязательно вписываются данные о том, кто производил проверку, организация предоставляет бумаги с утвержденной подписью от главного энергетика.
