Принудительная вентиляция в частном многоквартирном доме

Проверка исполнения новых требований

Изначально ответственность за проверку соблюдения новых требований возложили на ГПСС. Но сотрудники Государственной пожарно-спасательной службы физически не могут проверить всех при регулярных обходах своего заведования, посему планируется подключить к этому и другие службы, в частности сотрудников газовых компаний и обслуживающий технический персонал управляющих компаний. В их задачи будет входить проверка выполнения норм безопасности, проверка работы вентиляционных каналов и выявление нарушений.

При выявлении нарушений, сотрудниками будет выдано предупреждение с предписанием устранить нарушение в короткие сроки. Особо тщательной проверке будут подвергаться те дома, откуда поступают жалобы самих жильцов.

Что делать если вытяжка уже установлена с нарушением новых норм?

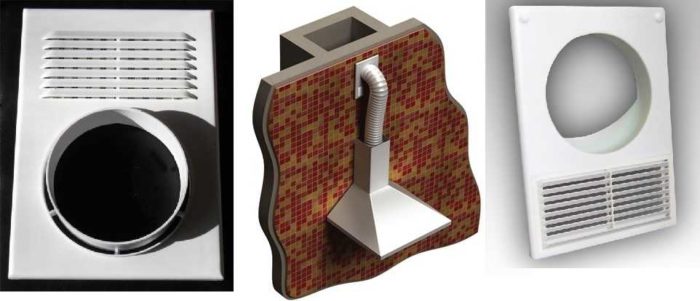

• Наиболее оптимальный вариант решения проблемы, это установка специальной решетки, которая имеет отверстие для подключения патрубка от вытяжки и одновременно решетку для естественной циркуляции воздуха даже при неработающей вытяжке. Рисунок выше.
• Изучите характеристики своей модели вытяжки. Современные вытяжки имеют универсальную конструкцию, предусматривающую как отвод воздуха через патрубок наружу, так и установку специальных угольных фильтров, которые удерживают запах и очищают воздух. Если возможность установки фильтров есть, то установите их и снимите патрубок вовсе.
• Монтаж отдельного канала. Эта работа предусматривает проделывание отверстия в наружной стене здания специально для вытяжки. Напоминаем, что такую работу нельзя проводить самостоятельно. Для этого нужны специальные разрешения и сертифицированный специалист.
• Выведение вытяжки в форточку. Этот вариант возможен если сама вытяжка находится не далеко от окна и в конструкции самого окна предусмотрена форточка, чего нет в большинстве пластиковых окон. В форточку устанавливается специальная решетка и подключается выходной канал от вытяжки.
• Замена газовой плиты. Согласно новых требований, если у вас установлена электрическая плита, то вы никаких правил не нарушаете и претензий к вам быть не может, даже если вы полностью закрыли вентиляционный канал.

Как сделать самостоятельно?

Обладая теоретическими знаниями, организовать принудительную вытяжную вентиляцию просто. Основу конструкции составляет вытяжной вентилятор. Лучше взять полуавтоматическое устройство с гигрометром и таймером – он будет включаться при повышенной влажности воздуха, а выключаться через установленный промежуток времени.

Ход работ следующий:

1. Устройство монтируется на выходе вентканала в ванной или туалете, крепится дюбелями или саморезами.
2. Затем подводится кабель к распределительной коробке. Провод можно сделать внутри стены в специально выдолбленной канавке или поверх неё, прикрыв сверху пластиковым коробом.
3. Вентилятор подключается к электросети по схеме.

Внимание
Если конструкция устанавливается во влажном помещении, все соединения закрепляются специальными клеммами.

Расчёты

Расчёты составляют основную сложность при самостоятельной установке вентиляционных систем

Во внимание должны быть взяты:

• уровень шума;
• производительность;
• количество вентиляторов, их мощность;
• сечение воздуховодов;
• наличие вспомогательных устройств, их мощность и виды: рекуператоры, обогреватели и др.

Есть несколько видов расчётов при монтаже принудительной вентиляционной системы. Поговорим о них подробнее.

По кратности

Кратность – одна из основных величин, учитываемая при монтаже принудительной вентиляции. Она обозначает, сколько раз должно произойти воздухозамещение в течение часа. Например, величина «3» будет означать, что за час воздух поменяется трижды.

По площади

При этом виде расчётов за основу берётся размер занимаемой площади. По нормам берётся усреднённый показатель для помещений высотой 3 метра: приток воздуха на 1 кв. метр общей площади составляет 3 кубометра в час. Расчёт по площади оптимален для самостоятельной установки оборудования у себя в квартире или в доме.

Площадь вентканалов

Скорость и объём выдуваемого воздуха влияют на площадь сечения воздуховодов. При выборе типа вытяжки, устанавливаемой в помещении, следует учесть:

• принудительная система будет действовать, если скорость отводимого воздуха 3,5 м в секунду;
• при естественной вентиляции – примерно 1,5 м в секунду.

Задумав самостоятельный монтаж принудительной вентиляции, нужно взять во внимание расположение комнат, площадь помещения, назначение и др. Перед началом работ требуется качественная подготовка, которая заключается в выборе материалов и грамотном расчёте

Экономить при этом не стоит, ведь оборудование устанавливается надолго.

Уход за домашней вентиляцией

Зачастую из-за засорения воздуховода или решётки выходного отверстия не работает вентиляция. Прочистить вентиляционные каналы самостоятельно можно в пределах своей квартиры, сняв решётку и почистив стенки трубы щёточкой, веником или пылесосом

Особое внимание необходимо уделить сетке, закрывающей вход в шахту – она работает как фильтр, на котором остаются все загрязнения

Сначала проводится диагностика работоспособности вытяжных каналов и составляется план работ. Для проверки чистоты шахт зачастую используют видеокамеру на тросе – она позволяет определить места скопления грязи и места деформации трубы.

После этого начинается прочистка воздуховода. Профессионалы используют гири, пневматические щётки, ерши с грузом и другие инструменты. Рядовым жильцам не стоит заниматься такими работами – этим можно навредить целостности трубы.

Естественная вентиляция в многоэтажном доме не очень эффективна по сравнению с механической, но она реже требует чистки. Бригаду специалистов стоит вызывать раз в несколько лет при возникновении явных признаков загрязнения воздуховода. Автоматические системы проветривания испытывают большие нагрузки и требуют более тщательной очистки. Обслуживанием таких систем зачастую занимаются фирмы, которые их устанавливают.

Отслеживание работоспособности и увеличение эффективности домовой вентиляции – один из ключевых пунктов в создании здорового микроклимата в вашем доме. Проведя ряд мероприятий по улучшению проветривания своего жилища, вы избавите себя от пыли, неприятных запахов, продуктов работы кухни или ванной в воздухе.

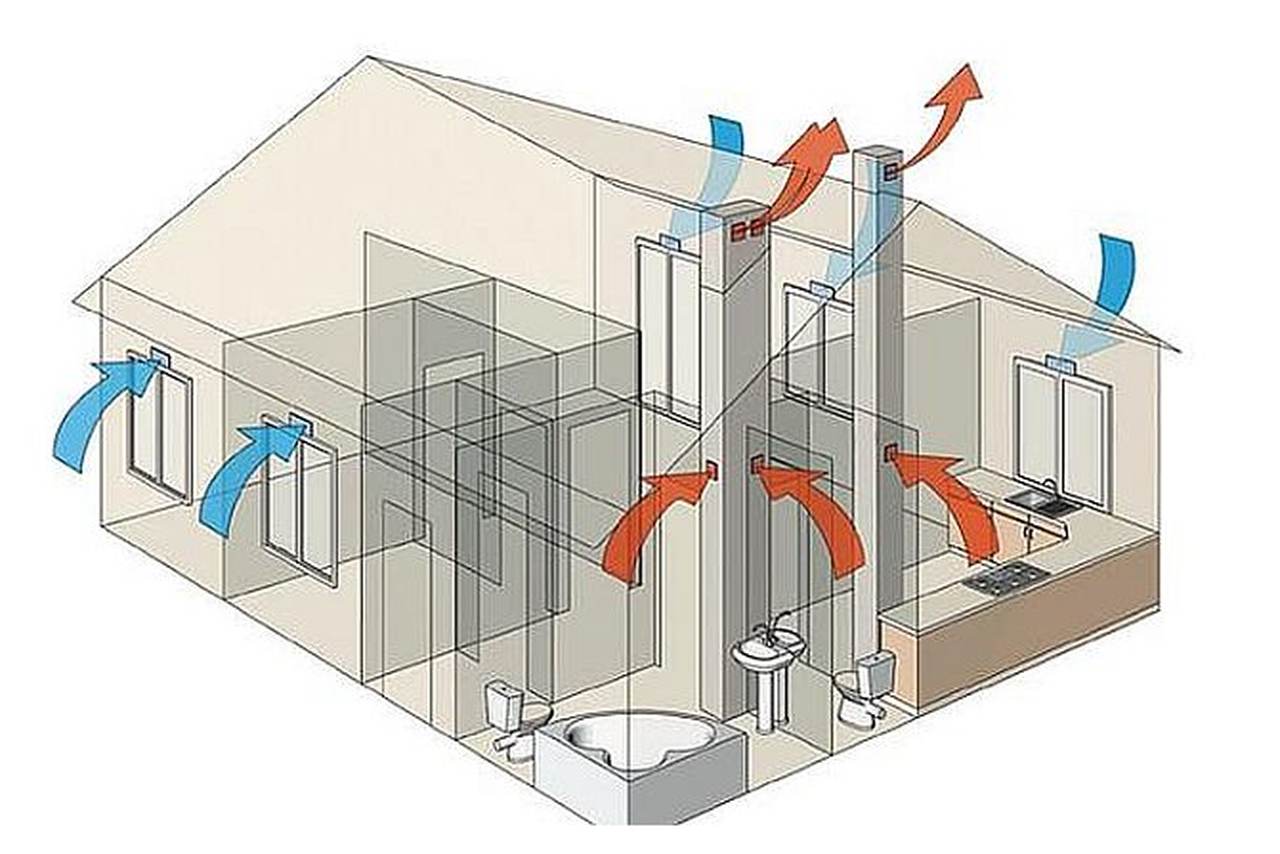

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

• поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
• быстрое загрязнение общей трубы вентиляции;
• отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Рекомендации специалистов

1. Если нужна самая дешевая вентиляционная система без каких-либо сложных приборов, то выбирайте естественную. Правда, есть у нее пара недостатков: летом она практически не работает, зимой часто обмерзает.
2. Приточно-вытяжная схема – это большая длина воздуховодов часто со сложной разводкой вытяжного и приточного участков. Необходимо точно провести расчеты, чтобы выбрать вентиляторный блок. Сама сборка несложная, но монтажный процесс является трудоемким. Поэтому совет – не делайте монтаж своими руками, пусть этим занимаются специалисты.
3. Если решено организовывать вентиляцию дома своими руками, то лучше выбирайте стеновые канальные приборы или мини моноблочный шкаф.

Общие санитарные требования в ГОСТ 30494-2011

Сборник утвержденных государством стандартов по созданию комфортной среды обитания в жилых объектах.

Показатели для воздуха в жилых апартаментах:

• температура;
• скорость перемещения;
• доля влажности воздуха;
• суммарная температура.

В зависимости от заявленных требований при расчетах применяют допустимые или оптимальные величины. Ознакомиться их полным составом можно в Таблице № 1 вышеуказанного норматива. Сжатый вариант для примера приводится ниже.

Для жилой комнаты допустимы:

• температура – 18о-24о;
• процент влажности – 60 %;
• скорость перемещения воздуха – 0,2 м/сек.

Для кухни:

• температура – 18-26 градусов;
• относительная влажность – не нормируется;
• быстрота продвижения воздушной смеси – 0,2 м/сек.

Для ванной, туалета:

• температура – 18- 26 градусов;
• относительная влажность – не нормируется;
• темп движения воздушной среды – 0,2 м/сек.

В теплый сезон показатели микроклимата не нормируются.

Оценка температурной среды внутри комнат производится по обычной tо воздуха и результирующей. Последняя величина является собирательным показателем tо воздуха и радиационной tо помещения. Ее можно рассчитать по формуле в Приложении А, замерив нагрев всех поверхностей в комнате. Более простой способ – измерить шаровым термометром.

Для правильного измерения температурных данных и отбора проб на определение органолептических показателей воздушной массы следует участь направление потоков приточной и вытяжной части системы

Загрязнение воздуха внутри жилища определяется содержанием двуокиси углерода – продукта выдыхаемого людьми во время дыхания. Вредные выделения от мебели, линолеума приравниваются к эквивалентному количеству СО2.

По содержанию данного вещества классифицируют внутренний воздух и его качество:

• 1 класс – высокое – допуск двуокиси углерода 400 и ниже см3 в 1 м3;
• 2 класс – среднее – допуск углекислого газа 400 – 600 см3 в 1 м3;
• 3 класс – допустимое – допуск СО2 – 1000 см3/м3;
• 2 класс – низкое – допуск диоксида углерода 1000 и выше см3 в 1 м3.

Нужный объем наружного воздуха для системы вентиляции определяют расчетом по формуле:

L = k×Ls, где

k – коэффициент эффективности распределения воздуха, приводится в таблице 6 ГОСТа;

Ls – расчетное, минимальное количество наружного воздуха.

Для системы без принудительного вытяжения k = 1.

Детально с выполнением расчетов для обеспечения помещений вентиляцией ознакомит следующая статья, прочитать которую стоит как заказчикам стройки, так и владельцам проблемного жилья.

Кто должен чистить вентиляцию в многоквартирном доме

Мы проверяем вентиляцию в жилом доме, помещая лист бумаги или бумажное полотенце на вентиляционную решетку. Если лист или салфетка не прилипают к решетке, значит, существует проблема с вентиляцией.

Возможные причины отсутствия тяги:

• Вал просто не работает. Если дом старый и шахта сделана из бетонных блоков, на их стыках могут появиться трещины.
• В шахте имеется засорение. Пыль, мелкий мусор и насекомые попадают в воздуховоды. На кухонной вытяжке могут образовываться жировые отложения.
• Отсутствие подачи воздуха. Если в квартире нет свежего воздуха, то нет и возможности вытянуть использованный воздух. Однако мощность кухонной вытяжки и воздухозаборника должны быть сбалансированы; воздуха, поступающего через маленькое окно, будет недостаточно для правильной вентиляции.

Вы можете самостоятельно очистить только решетку для выхода дыма; очистка вентиляционных шахт – это работа для профессионалов. Если вентиляция не работает, проводится диагностика: в шахту пускают видеокамеру, чтобы найти причину засора. Затем с помощью воздушной щетки удаляются загрязнения.

Система вентиляции должна быть не только очищена, но и продезинфицирована. Распылитель с гибкой трубкой направляется в центр люка и очищает его стенки антибактериальным раствором. Для более эффективного лечения можно обратиться в гигиеническую эпидемиологическую службу: она проведет анализ бактериальной среды в каналах и подберет индивидуальное дезинфицирующее средство.

Проектирование вентиляции в доме

Проектирование вытяжной вентиляции или любой другой – это в первую очередь грамотное расположение воздуховодов. Проект составляется на стадии проектирования самого дома и является неотъемлемой частью общего проекта. Поэтому вентиляционные каналы, особенно вытяжные, закладываются сразу на стадии сооружения дома.

В первую очередь закладываются основные стояки в кухне, в ванной и туалете, котельной и других помещениях, оговоренных выше. Монтаж производят с подвала, то есть, труба вентиляции укладывается в фундамент дома и выводится в подвал с помощью отвода. То есть, ее устанавливают на стадии заливки бетонного раствора. Это, конечно, не строгое требование, потому что вариантов сооружения немало, просто это самый простой вариант.

В стадии проектирования необходимо учитывать объем воздухообмена, за счет чего подбираются сечения вентиляционных труб. Это важный момент, от которого зависит эффективность работы всей системы. Обязательно учитывается производительность вентиляторов и места их установки.

Системы принудительного типа

В современном домостроении для герметизации оконных и балконных проемов применяют пластиковые и металлопластиковые конструкции. Стеклопакеты из полимеров и алюминия прочнее, чем древесина, однако зачастую полностью перекрывают естественные каналы поступления свежего воздуха.

Двери также плотно примыкают к полу, делая помещения абсолютно герметичными. Поступления воздуха не происходит, а при отсутствии эффективной приточной системы и вытяжная становится бесполезной.

Чтобы решить проблему доступа свежего воздуха во все квартиры, в элитных жилых домах устанавливают оборудование централизованной приточной вентиляции.

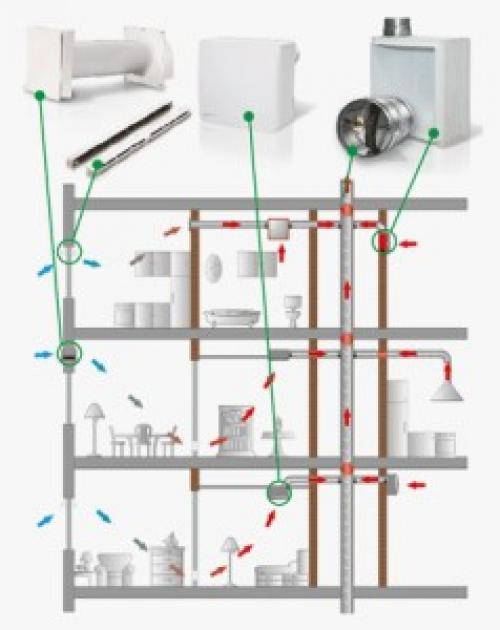

Пример монтажа приточно-вытяжной системы в многоквартирном здании. Внизу, в подвале или цоколе, устанавливают приточное оборудование с фильтрацией и подогревом воздуха, на крыше – чиллер и вентилятор

В отличие от естественной вентиляции, побудительная является энергозависимой. Кроме того, она состоит из комплекта сложных устройств, управление которыми производится с одного пульта. ШУВ устанавливают рядом с приточным оборудованием, в подвале, а доступ к нему имеет только квалифицированный обслуживающий персонал.

Можно сказать, что в жилых многоэтажках присутствуют все три типа вентиляции, причем естественная является наиболее распространенной, а установка принудительной или комбинированной системы пока ограничена.

Как замена рам в многоквартирном доме может оказать влияние на работу вентиляции?

Влияние, на самом деле, самое прямое – в пропускной способности тех оконных конструкций, которые устанавливаются взамен существующих деревянных окон.

Деревянные окна, которые были установлены ранее в домах старой постройки, не были абсолютно герметичной конструкцией и достаточно легко пропускали воздух с улицы через многочисленные щели, которые были в них.

Современные пластиковые и металлопластиковые окна – герметичные конструкции, которые пропускают воздух с улицы только при наличии режима микропроветривания или специально установленного приточного клапана оконного исполнения.

Если же микропроветривание не обеспечивается, либо нет оконных клапанов, то весь блок со стеклопакетом будет герметичным, не будет допускать проникновение воздуха с улицы в помещение, в результате чего может возникнуть другая серьезная проблема – «опрокидывание» воздуха.

Если изначально в квартире были предусмотрены окна, обеспечивающие проветривание (например, с установленными на них оконными фильтрующими клапанами и элементами), то и при замене необходимо придерживаться выбора именно аналогичных систем, обеспечивающих приток воздуха в помещение.
