Схемы постройки каркасных домов своими руками: Пошаговая инструкция

Возведение фундамента

Фундамент выбирается по желанию и может быть столбчатым, свайно-винтовым, ленточным и т.д. В данной статье рассматривается пример постройки каркасного дома со свайно-винтовым типом фундамента.

Свайно-винтовой фундамент

Подобный вид фундамента подходит к тем участкам, где имеется рыхлый или неустойчивый грунт. Этот тип фундамента обладает рядом достоинств, таким как:

• Нет необходимости привлекать спецтехнику для его постройки.
• Фундамент возводится в сжатые сроки: чтобы его смонтировать достаточно одних суток.
• Огромный выбор строительного материала (свай).
• Фундамент обладает прекрасными несущими характеристиками.
• Это дешевый вариант фундамента, по сравнению с другими типами фундаментов.
• Фундамент монтируется в любое время года.

На заметку! Наличие свайно-винтового фундамента не позволяет обустроить в доме подвал. Это существенный недостаток подобного варианта.

Как рассчитать количество свай?

Сваи должны иметь правильную геометрическую форму и качественные лопасти. Из соответствующей таблицы можно выбрать подходящие сваи.

Винтовая свая (диаметр трубы)	Шаг установки	Применение
219	3-10	Дома, пирсы, ангары
159	2-5	Аналогично
133	2-5	Аналогично
108	2-5	Тяжелые ворота, пирсы, ангары, дома, заборы
89	2-4	Можно использовать в качестве дополнительных свай, для домов, хозблоков
76	1-3	Легкие постройки, террасы, указатели, знаки дорожного движения
59	0.5-2	Аналогично

На заметку! В условиях, когда грунт глинистый, работы следует проводить в сухую, не дождливую погоду. Сваи устанавливаются строго вертикально.

Как установить сваи самому?

В случае применения свай большой толщины, придется воспользоваться помощью спецтехники. Если выбрать сваи оптимального диаметра, то можно обойтись своими усилиями. В таком случае намного проще определиться с одинаковым уровнем установки свай.

Для начала на участке осуществляется необходимая разметка и подготавливается площадка. Желательно, чтобы она была горизонтально ровной и могла послужить своеобразным ориентиром глубины погружения свай.

Следующий этап – определение периметра будущего фундамента. Для этого, по его углам забиваются металлические прутья, после чего между ними натягивается веревка. Необходимо проверить, чтобы будущий фундамент имел прямые углы.

В первую очередь сваи устанавливаются по углам на глубину не меньше 0,5 метра. Хотя здесь все зависит от типа почвы. Установку свай лучше осуществлять вдвоем: один ввинчивает их, а второй контролирует вертикальность. Установив сваи по углам постройки, приступают к установке промежуточных свай, которые могут находиться на удалении 0,7-1,2 метра одна от другой. Все сваи ввинчиваются на требуемую глубину, после чего приступают к их выравниванию, бетонированию и монтированию оголовков на сваях.

Коммуникации, черновой пол

Каркасный дом устроен так, что монтаж коммуникаций выполняют при возведении фундамента. Для инженерных сетей в грунте устраивают углубления, гидроизолируют их и утепляют. При этом на схему наносят все соединения с целью облегчения дальнейшего монтажа.

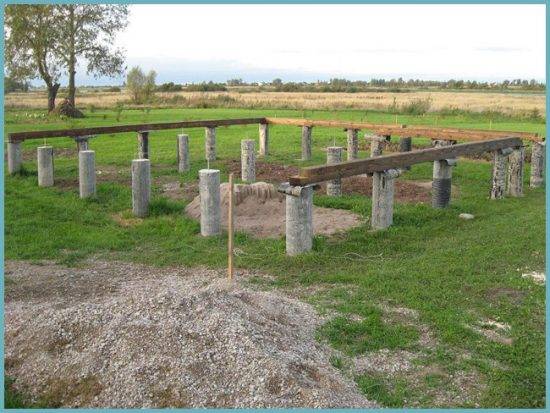

Строительство дома на сваях

После этого приступают к устройству чернового пола. Зачастую останавливают выбор на бетонной стяжке, высотой около 100 мм. Придерживаются следующей технологии:

• монтируют опалубку;
• укладывают тепло и гидроизолирующий слой;
• заливают бетон;
• устанавливают лаги на застывшую стяжку;
• утепляют конструкцию, разложив между лагами базальтовую вату или пенополистирол;
• раскладывают по лагам доски.

Шаг 6: Утепление

Утепление каркасного дома проводят по схеме:

1. Монтируют пароизоляционную пленку по внутреннему контуру стен. Она защитит теплоизоляцию от водяных паров, которые проникают из теплого в помещения и конденсируются в толще материала. Места примыкания проклеивают бутилкаучуковой лентой, фиксируют к каркасу степлером.
2. Чтобы соединить 2 полотна пленки, к краю приклеивают двусторонний скотч. Накладывают пароизоляцию с нахлестом 100 мм и плотно прижимают.
3. Плиты теплоизолятора, как правило, минеральной ваты, раскраивают по размерам секций каркаса. Ширина материала должна быть на 10-20 мм больше, чем расстояние между стойками. Режут утеплитель ножом или пилой с мелкими зубьями.
4. Устанавливают плиты между элементами каркаса в 2 слоя со смещением не менее, чем на 150 мм. Общая толщина утеплителя — 200 мм.
5. Укладывают гидроветрозащитную мембрану с наружной стороны, чтобы уберечь теплоизоляцию от выдувания и намокания. Крепят к стойкам степлером.
6. Стыки проклеивают двусторонним скотчем.

Теперь можно приступать к отделочным работам. Если застройщик планирует построить каркасный дом, пошаговая инструкция поможет разобраться с принципами и нюансами его возведения.

Фундамент – первый этап строительства каркасного дома

Сложным вопросом в рамках частного строительства был, есть и будет выбор типа фундамента. Деревянные строения характерны малым весом. Фундамент, как правило, так же выполняют «облегченным» по отношению к классическому «каменному» варианту дома. При этом все типы фундаментов (ленточные, плитные, свайные) могут применяться и для деревянных домов.

Выбор типа фундамента для каркасного дома в первую очередь зависит от инженерно-геологических условий – прочности грунта, уровня грунтовых вод и так далее. Для каркасного варианта строительства возможно применение столбчатых фундаментов.

Для экономии финансовых средств следует заказать инженерно-геологические изыскания в минимальном объеме. Хотя бы одну скважину глубиной около 5м. На основании отчета об изысканиях посредством консультаций со специалистом можно будет определить оптимальный вариант фундамента

Самостоятельное решение данного вопроса «на глазок» с высокой степенью вероятности обернется либо перерасходом материалов «в запас», либо проблемами в эксплуатации дома, установленного поверх слишком слабого фундамента.
Особое внимание следует уделять уровню грунтовых вод, сезонному их колебанию, а также риску появления верховодки – так называемой «почвенной воды». Оплата изысканий и консультаций со специалистом окупятся сторицей

Каркасный дом своими руками: пошаговая инструкция с фото

В любом случае работать удобнее, когда готов нижний уровень. Не нужно каждый раз, чтобы вбить гвоздь, пользоваться лестницами или стремянками, поэтому после укладки нижней обвязки (лежня), как правило, монтируется черновой настил или полы. Пиломатериалы, которые будут расположены вблизи земли, обязательно пропитываются антисептиками для предупреждения гнили.

Укладка нижней обвязки

Предварительно поверхность фундамента покрывается отсечной гидроизоляцией — слоем горячего битума и 2 рядами рубероида или гидроизола. Эта мера предотвратит подсос капиллярной влаги из бетона.

В качестве нижней обвязки используется брус сечением 100х150 мм или 2 доски 50х150 мм. Предварительно их нужно обработать антисептиками и подготовить отверстия в местах установки шпилек.

Шпильки рекомендуется заранее замуровать в фундаменте, закрепив нижним концом к арматурному каркасу. Если этого не сделано сразу, можно вкрутить в затвердевший бетон анкер-дюбели с резьбой под гайку. Длина крепежа — 150-200 мм, диаметр 12-16 мм, глубина погружения в фундамент не менее 100 мм. Шаг установки шпилек или анкеров — не более 2400 мм.

Монтаж шпилек — ответственная операция. Они должны быть строго вертикальны, отклонения допускаются минимальные. Начинают установку с углов, затем натягивается причалка (шнур), а по ней уже крепятся остальные анкеры. Чтобы не забрызгать резьбу при бетонировании, на нее накручиваются бумага, пленка или аналогичные материалы.

Для разметки отверстий на нижней обвязке рекомендуется положить доску или брус сверху на фундамент прямо поверх шпилек и легко ударить по дереву молотком. На обратной стороне останутся отпечатки, по которым уже можно точно провести сверление. Обвязку нужно выставить строго горизонтально и затянуть гайки.

В углах брусья стыкуются в «лапу», по длине косым или прямым замком с дополнительным усилением накладкой. При установке обвязки на свайный фундамент соединение должно располагаться точно над опорой.

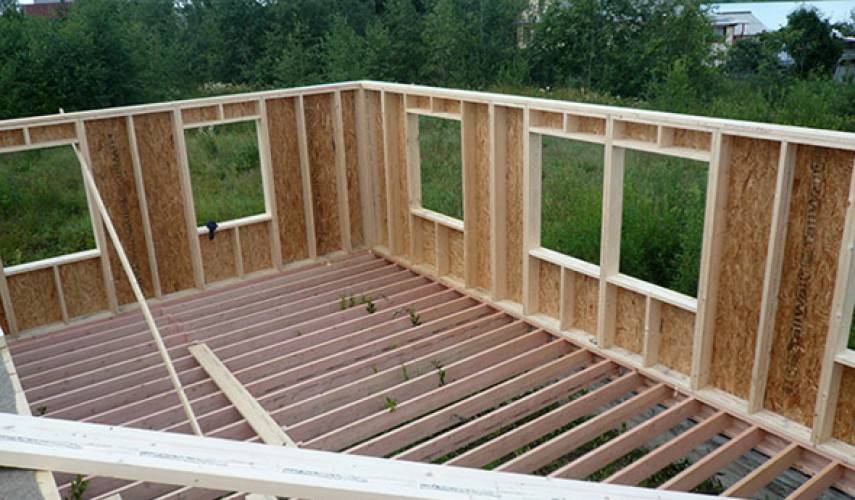

Монтаж лаг

Лаги — это горизонтальные прогоны, которые служат основанием для укладки настила для пола, а также нижней обшивки и утеплителя. Они изготавливаются из досок 50х150-80х220 мм, поставленных на ребро, двутавровых или составных балок. Сечение подбирается исходя из расстояния между опорами. Чем оно больше, тем мощнее должны быть балки.

Лаги крепятся способами:

• металлическими уголками или кронштейнами встык к лежню;

с опиранием на нижнюю обвязку, с наружной стороны торцы закрываются фасадной доской.

Стыкуются лаги только на прогонах. К лежню прибиваются косо с помощью гвоздей, а к фасадной доске прикручиваются 2-3 саморезами.

Если пролет более 2,5 м, между балками устанавливаются распорки для жесткости и предупреждения прогибов. Они крепятся прибитыми наискось гвоздями к лагам.

Устройство пола

По готовому основанию укладывается настил из досок, цементно-стружечных, древесно-струженых или гипсоволокнистых водостойких плит, влагостойкой фанеры. Толщина определяется перекрываемым пролетом:

• 400 мм — 30 мм ГВЛ и 16 мм остальные материалы;
• 500 мм — фанера, ЦСП 16 мм, ДСП, пиломатериалы 19 мм, ГВЛ 36 мм;
• 600 мм — фанера 18 мм, ЦСП 26 мм, ДСП 19 мм, доски 36 мм.

На участках, где возможно замачивание пола в процессе эксплуатации (ванные, санузлы, кухни и т.д.), проводится гидрофобизирующая обработка поверхности и краев древесных материалов.

На этом этапе можно провести утепление, поскольку каркас перегородок в последующем крепится к черному полу и демонтаж верхнего покрытия будет затруднен.

В качестве теплоизоляции используются:

• засыпные материалы — керамзит, вермикулит, перлит и т.д.;
• волокнистые — базальтовая вата, стекловата и т.д.;
• полимерные вспененные — экструдированный пенополистирол, пенопласт, поролон;
• напыляемые — полиуретан, эковата.

На лаги в нижней части прибиваются черепные бруски, на них крепятся листы ОСП, влагостойкой фанеры. Это основание для укладки теплоизоляции.

Дальнейшая последовательность зависит от вида материала:

• Наиболее капризна минвата. Ее нужно защитить от попадания воды и пара, поэтому и снизу, и сверху укладываются парогидроизоляционные мембраны.
• Пенополистирол не боится влажности, но очень любим мышами. В местах, где возможно их проникновение, стоит положить металлические сетки с мелкой ячейкой — 5-8 мм.

Засыпные чаще используются в полах по грунту. Толщина засыпки — не менее 20 см.
Напыляемые виды наносятся профессиональным оборудованием. Создается достаточно высокое давление, поэтому нижняя обшивка должна быть очень прочной.

После укладки теплоизоляции монтируется черновое напольное покрытие. Оно служит горизонтальным основанием для подготовки конструкций, а также дальнейшего монтажа перегородок.

Нюансы зданий из бруса

Для строительства используется пиломатериал нескольких типов:

• пиленый с прямоугольным сечением. Представляет собой бревно, распиленное на брусья определенных размеров;
• профилированный. Грани снабжены выемками и пазами, облегчающими сборку;
• клееный. В процессе производства отходы древесины под высоким давлением склеиваются в единую конструкцию. В готовом брусе волокна имеют разную направленность, что значительно повышает прочность и устойчивость к усадке. Соединение может производиться только паровой обработкой или с использованием клея. Клееная модификация считается наиболее прочной и надежной, но имеет более высокую цену.

К преимуществам бруса относят

• экологическую чистоту. В процессе производства даже клееной модификации используется минимум клея. Соединение происходит за счет пара высокого давления;
• снижаются расходы на внутреннюю или внешнюю отделку. Достаточно обработать поверхности антипиренами, покрыть лаком. И можно жить с максимальным комфортом;
• практически не требуется дополнительное утепление минватой, стены «дышат» благодаря отсутствию гидро- и пароизолирующих мембран;
• минимальная нагрузка на фундамент. Если не запланирован подвал или подземный гараж, достаточно ленточного мелкозаглубленного. На слабых, пучинистых почвах обустраивают свайное или винтовое основание.

Но говорить только о преимуществах в отношении дома из бруса несправедливо.

Необходимо отметить и недостатки

• длительные сроки усадки. Эксперты говорят, что от момента перекрытия крыши до отделки должно пройти не менее года-двух. Время на усадку несколько сокращается в случае использования клееного бруса. Здесь будет достаточно полугода;
• сложности с выбором теплоизолирующих материалов. Не рекомендовано использование пенопласта и пенополистирола. Они не пропускают пар, но и не задерживают холодный воздух. В результате здание становится аналогом термоса или парника. В качестве утеплителя рекомендуется использовать только минеральную вату;
• в процессе усадки в стенах могут образовываться трещины и щели, если исходный материал не был достаточно просушен. Собственнику здания придется периодически конопатить стены, чтобы не думать, откуда берутся мостики холода;
• неустойчивость к огню. Древесина — любимая «пища» пламени. Антипирены — препараты, увеличивающие сопротивление огню — не устраняют угрозу возгорания полностью. Они только дают владельцу несколько дополнительных минут для эвакуации и выноса ценного имущества.

Некоторая часть недостатков нивелируется при использовании клееной древесины. Но, одни недостатки устраняются, другие добавляются, и о них необходимо знать:

• качество материала полностью зависит от совести производителя. В оригинальной технологии склеивание волокон производится под воздействием пара, давления и собственных клеевых смол, находящихся в древесине. Производитель, желая ускорить процесс создания, может добавлять химические клеи. Такой брус уже не относится к экологически безвредным. К тому же неизвестно, как подобный материал будет «вести себя» через годы эксплуатации;
• клееный пиломатериал стоит в разы дороже стандартного пиленого леса и силикатного кирпича. Стоимость здания превысит цену каменного особняка. Клееный брус рекомендуют к использованию, если требуются стены большой длины. В остальных ситуациях распиловка, подготовка к монтажу сведет на нет прочностные характеристики.

Устройство вентиляции каркасного дома

Отдельно стоит рассмотреть вопрос вентиляции каркасного дома. С этой целью в постройке устанавливают приточные клапаны, а вентиляционные каналы сооружают из пластиковых труб. Через приточные клапаны, установленные в стенах, в дом проникает свежий воздух, а через вентиляционные каналы, установленные в ванной, санузле и на кухне, использованные воздушные массы уходят наружу. Для эффективной циркуляции воздуха под межкомнатными дверями оставляют щели шириной 1 см либо устанавливают в них переточные решетки.

Для повышения эффективности естественной системы в каналы устанавливают вентиляторы, которые автоматически включаются при повышении влажности. Намного выгоднее использовать принудительные системы вентилирования. Они работают с использованием приточных и вытяжных вентиляторов. Установка способна очищать и подогревать подаваемые в дом воздушные массы.

Крыша

Прежде чем приступить к работе, определите градус уклона, количество скатов, тип кровельной облицовки, конструкцию стропильной системы.

Зависимость уклона кровли от применяемого материала

Сечение стропил определяется согласно толщине размещаемого между ними утеплительного материала. Лучше всего брать доску, калибром 150х50мм и длиной 6 м. Две доски нужно сбить в форме буквы Л, а далее их поднимают наверх и определяют угол, следя за тем, чтобы свесы выходили за уровень стены на 30-50 см. Теперь доски можно собрать при помощи ригеля, и мы получим подобие стропил.

Конструкция стропильной системы двускатной крыши

В качестве мауэрлата здесь выступает верхняя обвязка. По изготовленному образцу создают стропила на всю кровлю, не забывая про шаг в 600 мм. Стропила на коньке устанавливают на фронтон и уже по ним продолжают установку остальных элементов. От типа кровельного материала зависит, какой будет обрешетка.

Правильный каркасный дом

Каркасное здание представляет собой жесткую раму из дерева или металла с заполнением эффективными утеплителями. Чаще всего используется минеральная вата как близкий по свойству к древесине материал. Его неоспоримое преимущество перед пенопластовой изоляцией — абсолютная негорючесть и экологическая безопасность.

Наружная обшивка выполняется из влагостойких материалов — ОСП, фанеры, сайдинга, фасадных панелей и т.д. Внутренняя — из гипсокартонных, гипсоволокнистых плит, дерева.

Каждый узел каркасного дома должен собираться правильно и обеспечивать прочность и устойчивость всей системы, отсутствие мостиков холода. Нормативы, которые регламентируют все детали технологии, — СП 31-105-2002. Каркасные здания позиционируются как энергоэффективные, и это действительно так, но при условии соблюдения всех требований их строительства.
