Нарушение работы двигателя
Если при проведении осмотра обнаружена остановка двигателя и отсутствие характерных шумов, то можно говорить о следующем:
- Нет подключения к электрической сети или отмечается слишком низкое напряжение. Решением проблемы является проверка схему подключения оборудования.
- Перегорание предохранителя. В этом случае требуется замена элемента.
- Заклинило крыльчатку. Затруднительный поворот крыльчатки свидетельствует о том, что ее заклинило, поэтому в первую очередь нужно выяснить, что стало причиной такой ситуации.
- Поврежденное реле. Решением подобной неисправности станет регулировка реле или его полная замена, для чего необходимо знать устройство реле давления насосной станции.
Не стоит думать, что неисправности в работе двигателя можно всегда устранить самостоятельно. В большинстве случае проблемы способны решить только специалисты из сервисного центра.
Проблемы и решения
- Почему насосная станция Джилекс не держит давление в гидроаккумуляторе (см. Почему насосная станция не держит давление)?
Вот список возможных причин неисправности, типичный для устройств всех производителей:
Отсутствие, загрязнение, неправильный монтаж или неисправность обратного клапана на всасывающем патрубке или на вводе водоснабжения. Стрелка на корпусе клапана должна указывать в сторону насоса, а сам он должен пропускать воду только в одном направлении;
Устройство пружинного обратного клапана
Отсутствие воздуха с избыточным давлением в воздушном отсеке мембранного бака. Чтобы убедиться в отсутствии или наличии этой неисправности, нажмите на шток ниппеля. Если оттуда не поступает ни воздух, ни вода — гидроаккумулятор нужно просто-напросто накачать;
Накачка гидроаккумулятора автомобильным компрессором
Разрыв мембраны гидроаккумулятора. В этом случае из ниппеля при нажатии на его шток начинает капать вода. Мембрана меняется на новую после отключения воды и вскрытия бака ресивера;
На фото — замена мембраны в гидроаккумуляторе насосной станции
- Мощности насоса не хватает для создания напора, соответствующего настройкам автоматического реле. Признак наличия этой проблемы — непрерывная, без отключений, работа насоса. Проблема устраняется путем регулировки реле;
- Утечки воды (прежде всего течи напроток сливных бачков в туалетах). При утечках насос периодически включается в отсутствие разбора воды через смесители. Проблема устраняется регулировкой, ремонтом или заменой заливных или сливных клапанов в бачках.
Регулировка арматуры сливного бачка
- Почему в систему водоснабжения с насосной станцией попадает воздух?
Вероятная причина — негерметичность всасывающей трубы (разрыв или неплотное соединение с всасывающим патрубком насоса или обратным клапаном). Проблема устраняется герметизацией соединений или заменой трубы.
Насос может засосать воздух при негерметичности соединения с всасывающей трубой
Регулировка давления насосной станции
Реле давления в агрегатах с насосами считается основной частью её нормального функционирования, то каждый владелец агрегата должен знать, как осуществляется настройка:
- Обеспечить работающее состояние насоса и накачать воды до отметки в три атмосферы.
- Выключить аппарат.
- Снять крышку, и не спеша проворачивать гайку до тех пор, пока элемент не включится. Если совершать движения по ходу стрелки часов, то можно увеличить давление воздуха, против хода – уменьшить.
- Открыть кран и уменьшить показания жидкости до отметки в 1,7 Атмосфер.
- Перекрыть кран.
- Снять крышку реле и крутить гайку до момента срабатывания контактов.
Какое давление должно быть в насосной станции в груше?
Гидроаккумулятор агрегата с насосом содержит в себе такой элемент, как резиновая емкость, которую еще принято называть груша. Между стенками бачка и самим резервуаром должен находиться воздух. Чем больше воды будет находиться груше, тем сильнее будет сжат воздух и, соответственно, больше будет его давление. И наоборот, если падает давление, значит, объем воды в резиновой емкости уменьшился. Так каким же должно быть значение оптимального давления для подобного агрегата? В большинстве случаев производители заявляют давление в 1,5 Атмосферы. Приобретая насосную станцию, необходимо проверить уровень давления манометром.

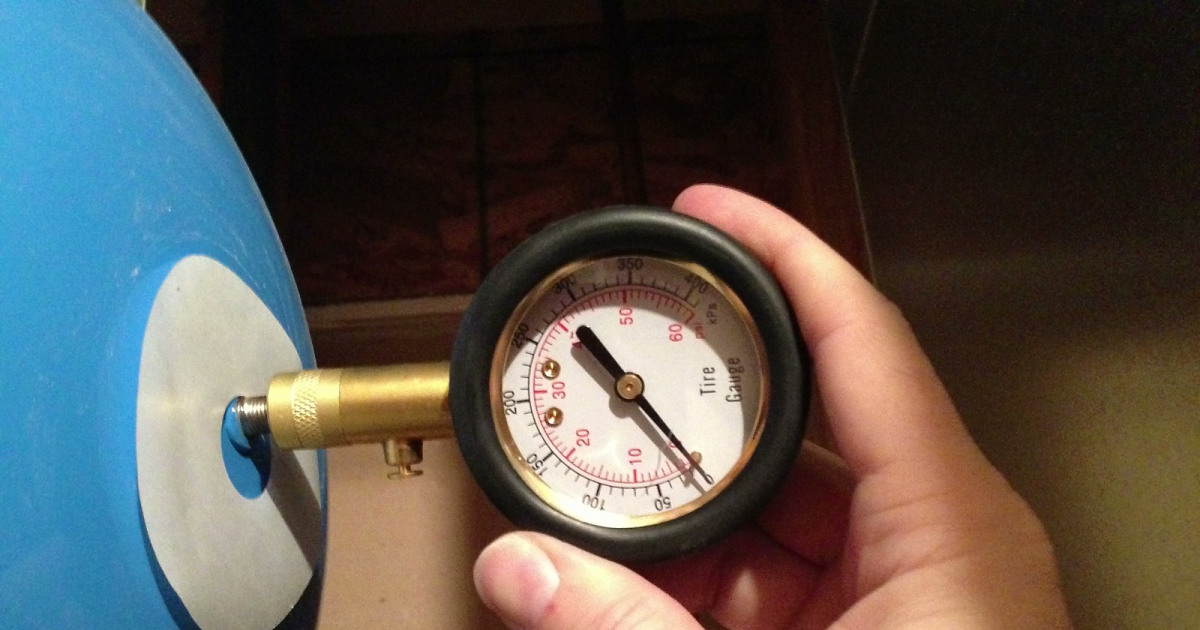

Не забывайте и о том, что разные манометры имеют разные погрешности. Поэтому лучше всего использовать поверенный автомобильный манометр с минимальными значениями градуировки шкалы на нем.
Какое давление должно быть в расширительном баке насосной станции?
Давление в ресивере не должно быть больше верхнего предела уровня давления жидкости. Иначе ресивер перестанет выполнять свою прямую обязанность, а именно, заполняться водой и смягчать гидроудары. Рекомендуемое уровень давления для расширительного бачка – 1,7 Атмосфер.
Почему падает давление в насосной станции?
- Насос недостаточно мощный или его детали изношены.
- Происходит утечка воды через соединения или имеется разрыв трубы.
- Падает напряжение электрической сети.
- Всасывающая труба захватывает воздух.
Почему насосная станция не набирает давление и не отключается?
Основное предназначение подобных агрегатов – подавать жидкость из различных источников с большой глубиной, создавать и поддерживать постоянные показатели давления. Однако в процессе эксплуатации аппаратов имеют место различные неполадки. Случается и так, что агрегат не может нагнать нужное давление и выключается. Причинами этого могут стать:
- Работа насоса «всухую». Происходит это вследствие падения водяного столба ниже уровня забора воды.
- Увеличение сопротивления трубопровода, что возникает, если длина магистрали не соответствует диаметру.
- Негерметичные соединения, вследствие чего наблюдается подсос воздуха. При этой проблеме стоит проверить все соединения и в случае необходимости обеспечить каждый из них герметиком.
- Забит фильтр грубой очистки. Очистив фильтр, можно пробовать подавать давление в насосную станцию.
- Сбой в работе реле давления. Решить проблему поможет регулировка реле.
Найдя причину неисправности насосной станции, можно приступать к её устранению.
Почему не поднимается давление в насосной станции?
Когда манометр насосной станции показывает низкое давление, и оно не поднимается, такой процесс еще принято называть завоздушиванием. Причинами такой проблемы могут быть:
- Если это не погружной насос, то причина может скрываться во всасывающей трубке, через которую может всасываться нежелательный воздух. Справиться с проблемой поможет установка датчика «сухого хода».
- Подающая магистраль негерметична вовсе нет плотности на стыках. Нужно проверить все стыки и обеспечить их полной герметизацией.
- Наполняясь, в насосной установке остается воздух. Тут не обойтись без его выгонки, заполняя насос сверху под давлением.
Насосная станция не держит давление и постоянно включается
- Разрыв резиновой емкости в гидроаккумуляторе, в результате чего бачок полностью заполняется водой даже там, где должен быть воздух. Именно этот элемент и регулирует постоянство давления станции. Обнаружить проблему можно, придавив штуцер закачки жидкости. Если же жидкость станет просачиваться, то проблема в резиновой емкости. Здесь лучше сразу прибегнуть к замене мембраны.
- В гидроаккумуляторе не наблюдается давление воздуха. Решить проблему – это подкачать воздух в камеру, используя обычный прибор для закачивания воздуха.
- Поломано реле. В случае, когда штуцер без подтеков, то проблема именно с реле. Если настройки не помогают, придется прибегнуть к замене прибора.
Причины падения давления в гидроаккумуляторе
Сборка насосной станции требует правильной настройки аккумулятора. Правильно выставленные пределы влияют на удобство использования системы водоснабжения и на то, как долго будет эксплуатироваться устройство. К поломке гидроаккумулятора может привести слишком уменьшенное давление или слишком завышенное.
Глубинный гидроаккумулятор может быстро прийти в негодность, если нарушится герметичность корпуса. К нежелательным гидравлическим потерям может привести несовпадение диаметров труб и напорного патрубка. Стравливание воздуха может прекратиться из-за поломки мембраны. В таком случае мембрану нужно поменять.
Основные причины поломки:
- Плохо проводимые профилактические работы;
- Вышло из строя рабочее колесо;
- Низкая мощность;
- Поломка мембраны;
- Перепады давления;
- Частое включение и выключение насоса.
Гидроаккумулятор может пострадать от коррозии и вмятин на корпусе
Важно, чтобы малейшие неисправности устранялись по мере их появления. Гидрофор может сломаться из-за того, что в него поступает малый объем воздуха, что приводит к снижению давления. Устранить сниженное давление можно, накачав воздух при помощи гаражного насоса
Устранить сниженное давление можно, накачав воздух при помощи гаражного насоса.
Водонасосная станция может сломаться по разным причинам. Частой причиной является нарушение давления внутри системы. От того, какое давление создает агрегат, зависит, накачивает ли он воду и уходит ли она из системы. Устранить неисправности можно только после выяснения главной причины поломки. Чтобы предотвратить выход из строя системы, нужно проводить ее регулярный осмотр.
Источник
Влияние давления в гидроаккумуляторе
Вообще, внутри обязательно должно находиться две среды. Обычно это воздух и вода, но бывают некоторые модели, в которых воздух заменен на газ.
Работает это устройство следующим образом: при активации насоса вода начинает переходить из резиновой мембраны в растягивающую емкость. Газ сжимается, и, как следствие этого, увеличивается давление. Напор передвигает жидкость в трубы разводки. После того, как аппарат достигнет установленного показателя, он автоматически отключится.
Вода берется из запаса гидроаккумулятора. Если объем жидкости сильно падает, то это приводит к понижению давления. Как только это начинает происходить, насос опять начинает работать. Всю работу гидроаккумулятора контролирует реле давления.
Главная функция заключается в создании необходимых условий для успешной работы насоса. Но эта установка способна решить и другие проблемы:
- предотвращение резких изменений давление в трубе, которые постепенно повреждают ее;
- увеличивает срок использования труб и насоса;
- создает резервный запас воды на случай внезапного отключения электричества в доме.
При выборе подобной установки в первую очередь следует обращать внимание на мощность и тип, а уже от этих показателей выбирать объем бака. Например, поверхностный насос мощностью до 1кВт требует накопителя объемом 24-50 литров
А вот погружной насос мощностью 1кВт требует гидроаккумулятор на 60-100 литров.
Принцип работы реле давления
Автономная система водоподачи в частном доме состоит из водопроводных труб, насоса и элементов управления и очистки. Гидроаккумулятор в ней играет роль устройства контроля напора воды. Сначала последняя запасается в аккумуляторе, а затем, по мере необходимости, при открытии кранов расходуется.
Такая конфигурация водопровода позволяет уменьшить время работы насосной станции, а также количество ее циклов «включения/выключения».
Реле давления здесь выполняет функцию управления насосом. Оно отслеживает уровень наполненности гидроаккумулятора водой, чтобы при опустошении этого бака включить вовремя подкачку жидкости из водозабора.
Если давление воды в системе находится в пределах установленных на реле параметров, то насос не работает. Если напор снижается ниже минимальной установки Рпуск (Pmin, Рвкл), то на насосную станцию подается электрический ток, чтобы она заработала.
Далее при наполнении гидроаккумулятора до Рстоп (Pmax, Рвыкл), насос обесточивается и выключается.
Пошагово рассматриваемое реле работает следующим образом:
- Воды в гидроаккумуляторе нет. Давление ниже Рпуск – устанавливается большой пружиной, мембрана в реле смещается и замыкает электрические контакты.
- Вода начинает поступать в систему. При достижении Рстоп – разница между верхним и нижним давлениями устанавливается малой пружиной, мембрана сдвигается и размыкает контакты. Насос в результате перестает работать.
- Кто-то в доме открывает кран или включает стиральную машину – в водопроводе происходит снижение напора. Далее в какой-то момент воды в системе становится слишком мало, давление опять доходит до Рпуск. И насос снова включается на подкачку.
Без реле давления все эти манипуляции с включением/выключением насосной станции приходилось бы делать вручную.
При выборе рассматриваемого реле давления перво-наперво следует смотреть на:
максимальную температуру рабочей среды – для ГВС и отопления свои датчики, для ХВС свои;
диапазон регулировки давления – возможные установки Рстоп и Рпуск должны соответствовать вашей конкретной системе;
максимальный рабочий ток – мощность насоса не должны быть выше этого параметра.
Настройка рассматриваемого реле давления производится на основании расчетов с учетом емкости гидроаккумулятора, среднего разового расхода воды потребителями в доме и максимально возможного давления в системе.
Чем вместительнее аккумулятор и больше разница между Рстоп и Рпуск, тем реже будет включаться насос.
Первый шаг перед настройкой
Регулировку реле давления производят при первичной установке и потом, при возникновении тех или иных проблем в водопроводной системе.
Во втором случае, прежде чем начинать настраивать релейный блок, надо установить причину неполадок. Возможно дело вовсе не в рассматриваемом приборе, трогать его нет никакой необходимости.
Второй крайне важный момент – очистка воды. В гидроаккумуляторе и реле имеется резиновая мембрана. Если в трубы попадет песок, то эта резинка испортится (потрескается) и перестанет держать давление. В системе с гидравлическим аккумулятором в обязательном порядке должны присутствовать очистные фильтры.
Если давление в водопроводе по манометру достигло Рстоп, но насос продолжает работать, то проблема обычно кроется в засоре труб и/или фильтров. Также возможен вариант с отходом на реле контактов подачи напряжения на насосную станцию. В первом случае надо избавиться от песка и накипи в системе, а во втором – проверить контактную группу и проводку 220 В.
Также возможна ситуация, когда вода из труб в доме полностью слита, однако насос включаться не хочет. Здесь первым делом проверяем электропитание.
Если напряжение в сети есть, проводка и контакты исправны, то «9 из 10» вышло из строя реле давления. Его придется менять на новое, как-то отремонтировать этот прибор практически невозможно.
