Прогрев сварочным аппаратом – проводом ПНСВ
Нагрев бетона сварочным аппаратом может осуществляться за счет подключения к нему проводов ПНСВ. Процесс требует определенных знаний, составленной предварительно схемы и учета ряда нюансов.
Особенности нагрева бетона сварочным аппаратом и кабелями:
Питаться устройство должно от электрической бытовой сети 200 вольт. Конструкция сравнительно простая и эффективная, если все делать правильно. Такой вариант предполагает экономичность. Удается существенно сократить время застывания бетонной смеси. Температуру в монолитной конструкции можно поддерживать в автоматическом режиме.
Схема работы тут идентична использованию масляных трансформаторов, но расчеты осуществляются по-другому. Так, для прогрева бетона с применением сварочного трансформатора и кабеля ПНСВ понадобятся: сварочный аппарат 150-250 А, определенной длины провода ПНСВ, обыкновенный амперметр (клещи), кабель холодных концов из алюминия, обычная изолента на базе ткани.
В качестве примера выполнения расчетов можно взять плиту 3.8 кубических метров величиной 4х5х0.19 метров при температуре воздуха на уровне -12 градусов с использованием сварочного аппарата на 250 А. Кабель ПНСВ режут на куски по 18 метров (для каждого отдельного случая длина может быть разной, тут определялась эмпирическим путем).
Каждый отрезок кабеля может выдержать ток до 25 А. Значит, для 250 А можно взять 10 отрезков. Но желательно оставить небольшой запас, поэтому в примере берут 8 проводов. К каждому из кусков ПНСВ с двух сторон нужно докрутить алюминиевый провод длины достаточной, чтобы скрутка была в толще бетона, а концы (холодные) шли до трансформатора. Скрутку нужно заизолировать изолентой.
Сейчас читают: Перегородочные блоки из керамзитобетона
Отрезки провода укладываются подвязкой к арматуре с применением пластиковых креплений либо изолированных проводов (чтобы исключить замыкание). В случае с обогревом плиты провод можно крепить ниже верхнего армирования.
Выходы проводов маркируют (-/+) либо разводят концы в разные стороны конструкции. Еще можно соединить фазы (отдельно минусы/плюсы) между собой на поверхности, предварительно изолированной с клеммами.
Далее заливается бетон, подключаются клеммы к прямому/обратному выходам сварочного трансформатора, поставленного на минимальное значение тока. Ток измеряют на сварочных проводах (по проводам должно идти до 240 А) и по отрезкам (до 20 А). В процессе прогревания сила тока постепенно будет падать и на аппарате ее нужно будет увеличивать.
Плиты указанных габаритов в итоге приобрели нужный показатель прочности в течение 40 часов. Желательно после заливки бетон укрывать защитной пленкой, чтобы не дать высохнуть преждевременно. Если температуры слишком низкие, на пленку можно смонтировать теплоизоляционный слой.
Электропрогрев бетона проводом ПНСВ
Заливка раствора в подготовленную для прогрева форму
После проведения и утверждения всех расчетов и схем приступают к прогреву. Технология следующая:
Нагревательный элемент равномерно раскладывается в месте заливки
Важно, чтобы части кабеля не соприкасались друг с другом. Нагревательный объект не должен выходить за границы конструкции и взаимодействовать с опалубкой.
Прежде чем выводить концы кабеля за границы обогрева, холодные концы надежно соединяют с нагревательными выходами методом пайки. Для максимальной защиты места пайки дополнительно оборачивают металлической фольгой.
Проводится тест-проверка с использованием мегаомметра и измерение размеренной нагрузки тока по фазам.
Если система работоспособная и нареканий в реализации проекта нет, конструкцию заливают бетонным раствором.
Через понижающую трансформаторную подстанцию подается ток.
Для максимальной защиты места пайки дополнительно оборачивают металлической фольгой.
Проводится тест-проверка с использованием мегаомметра и измерение размеренной нагрузки тока по фазам.
Если система работоспособная и нареканий в реализации проекта нет, конструкцию заливают бетонным раствором.
Через понижающую трансформаторную подстанцию подается ток.
Это самый простой способ, позволяющий эффективно без нарушения особенностей эксплуатации прогреть бетон проводом.
Установка провода

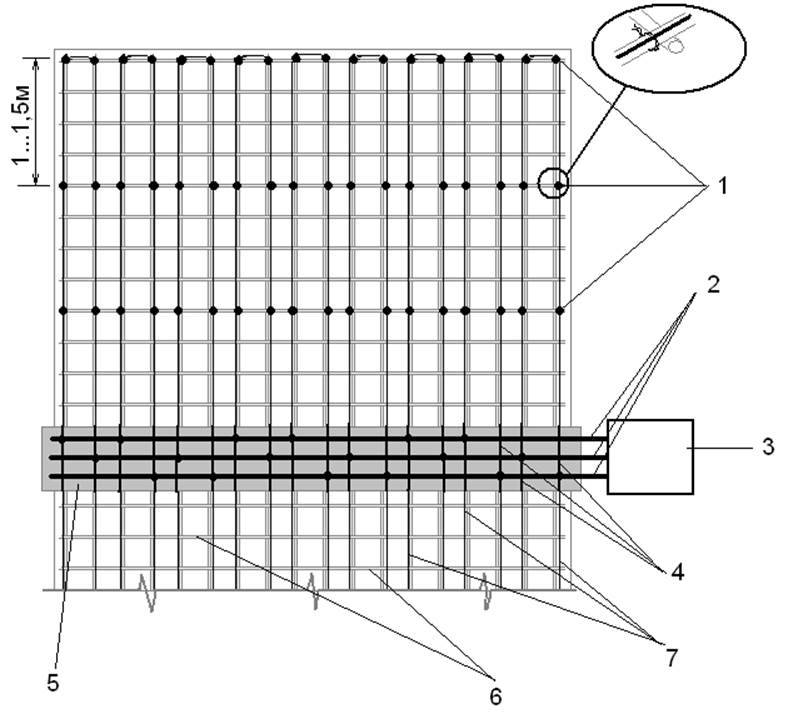

Схема укладки провода
Провод прокладывается внутри опалубки еще до начала заливки полостей бетоном. Как правило, его фиксируют мягкой алюминиевой проволокой к арматуре, но по правилам техники безопасности такой подход в реализации не приветствуется. Минимальный радиус закругления не менее 25 см, обусловлено это большой жесткостью стальной жилы. Это правило особенно актуально при понижении температуры окружающей среды, невзирая на то что виниловая изоляция сохраняет свои физические свойства при температуре до -30 градусов. При -10 градусах крутой изгиб может стать причиной нарушения целостности изоляционного слоя.
Для равномерного прогревания провода прокладывают параллельно друг другу с интервалом не более 15 см. Для 5 м.куб. бетона требуется около 30 м кабеля вида ПНСВ 1,2.
При напряжении в 220В требуется около 17 метров кабеля, а при 380В минимум 31 метр. При таком подходе вся система будет прогреваться равномерно. Если же будет проложена секция большей длины, выделение тепла будет происходить не дальше 5-6 метров от места подключения к питающей сети.
Преимущества и недостатки
Таким способом прогревать монолитные бетонные конструкции выгодно за счет экономного энергопотребления и низкой стоимости кабелей. Отдельного внимания заслуживает устойчивость проволоки к химическому воздействию (кислотному и щелочному), что позволяет их применять при добавлении в строительную смесь разных присадок.
Несмотря на весомые достоинства, есть и недостатки:
- необходимость в использовании специального оборудования – ПТ;
- сложность в проведении расчетов требуемой длины кабеля.
Стоимость специального оборудования – понижающих станций – высока. Процесс использования недолгий, а стоимость аренды, как правило, составляет около 10% себестоимости агрегата. Применение сварочных аппаратов представляется возможным при обогреве небольших сооружений.
Подключение проводов к трансформатору для прогрева бетона
14 апреля 2021 Без категории
Взять в аренду любой трансформатор для прогрева бетона будь-то трансформатор ТСДЗ-63/0,38 УЗ, ТСДЗ-80/0,38 У3 или станция КТПТО-80 применяется для подогрева бетонной смеси или замерзшего грунта зимой, когда температура воздуха отрицательна. Принцип действия основывается на методе электро-термообработки. Электрическая энергия сети преобразовывается в энергию используемую для обработки бетона. Прежде чем арендовать трансформатор для прогрева бетона, давайте ознакомимся с его устройством.
Любое устройство для обогрева бетонной смеси состоит из выключателя, активной части, шумопоглощающего и защитного кожуха и управляющего блока. Спереди на кожухе установлен выход НН.
Что же такое ВН и НН?
На прокатном ТСДЗ-63/0,38 УЗ активная часть трансформатора представляет собой магнитопровод с обмоткой высокого (ВН) и низкого (НН) напряжения. А также вывод низкого напряжения и опорных балок. Магинтопровод выполнен из специальной электротехнической стали, а отвод выполнен из алюминиевой шины. В корпусе кожуха активная часть закреплена жестко.
Представленный на вводной части трансформатора для прогрева бетона выключатель выполняет роль защиты установки от КЗ ( короткого замыкания) и перегрузки.
Однако, установки типа , ТСДЗ-80/0,38 У3 и КТПТО-80 применяют не только зимой при проведении процесса бетонирования, но и в жарком климате. Не зря, производителем заявлено, что эти установки могут работать в диапазоне от -40 до +20 градусов Цельсия. их помощи бетон застывает быстрее, чем при естественной сушке. Правда, при этом бетон возле проводов, которые выступают в роли электрода застывает быстрее, чем бетонная смесь, расположенная вдали от них. К тому же, электропроводность бетона довольно ощутимо падает в некий момент.
Для эффективной работы ТСДЗ-63/0,38 УЗ и ТСДЗ-80/0,38 У3 необходимо, чтобы при 20 градусах относительная влажность воздуха должна быть не больше 80%. А также высота установки трансформатора для прогрева бетона должна быть не больше чем 1км над уровнем моря. Вариант исполнения арендной установок для прогрева бетона один – обычное, а это означает, что применять ТСДЗ-63/0,38 УЗ и ТСДЗ-80/0,38 У3 в химически активной и взрывоопасной среде, в условиях повышенной вибрации и тряски КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО.
До подключения к сети оборудования для прогрева бетона обязательно заземлите его. Эксплуатация установки для обогрева бетона без кожуха категорически воспрещена!
Запрещено проводить ремонт трансформатора для прогрева бетона, когда он подключен к электрической сети.
НИ в коем случае не транспортируйтеТСДЗ-63/0,38 УЗ, ТСДЗ-80/0,38 У3 или КТПТО-80 по территории стройки не отключив от сети.
Перед началом работ с трансформатором для прогрева бетона ознакомьтесь со следующей памяткой:
- Подключаем заземление к трансформатору.
- Контролируем состояния соединений в контактах.
- Проверим сопротивление изоляции ( оно должно быть ≥1 Мом)
- В зависимости от модели трансформатора для прогрева бетона подключаем питающие кабеля от внешней электросети на нужное напряжение НН. (3*38 + нейтраль)
- Подаем на установку для прогрева бетона 380В
- Контролируем напряжение по сигнальной лампе установленной на корпусе трансформатора серий ТСДЗ-63/0,38 УЗ иТСДЗ-80/0,38 У3
Электропрогрев бетона ведётся в трёхстадийном режиме:
- разогрев бетона, при скорости подъёма температуры не более 10 °С/ч
- изотермический прогрев, при этом максимальная температура бетона должна быть не более 80 °С
- остывание бетона со скоростью не более 5 °С/ч
Подъём температуры бетона происходит за счёт переключения положений трансформатора с 55 В до 95 В при длине нагревательного провода в бухте 28 м. Температуру прогреваемого бетона контролируют электронным термометром Отключение электропрогрева выполняется после набора бетоном прочности 70 % от проектной.
На практике укладку проводов ПНСВ в бетонную конструкцию используют соединением в «треугольник» или «звезду». Провода делят на три равные группы, провода каждой группы соединяют между собой параллельно, полученные три набора проводов соединяют концами в три узла и подключают к трем выходным зажимам станции — соединение «треугольник». При соединении нагрузки «звездой» в конструкции устанавливают набор «троек» — трех отрезков провода равной длины, соединенных предварительно одним концом в узел. Свободные концы всех «троек» соединяют в три узла и подключают к выходным зажимам трансформатора или станции прогрева бетона.
Расчет провода ПНСВ. На один кубический метр бетона укладывается 40-60 метров греющего провода ПНСВ.
| Звезда | Треугольник |
Технические особенности провода для бетона
Провод для прогрева бетона ПНСВ, как правило, имеет некоторые особенности. Это обычно токопроводящая жила, которая обладает изоляционным покрытием. Защита может быть выполнена из полиэстера или поливинилхлорида. При этом диаметр равен 1,2 мм, а вот среднее сопротивление эквивалентно 0,15 Ом/м. Использовать его можно в температурном диапазоне -60-+50 °С. При работе ток может быть равен 14-16 Амперам.
Укладка может быть произведена при -25-+50 °С. Перед приобретением необходимо определить, какое количество провода будет нужно использовать, так, для 1 м 3 раствора понадобится около 55 м.
Зимний прогрев бетона проводом ПНСВ совершенно безопасен, так как при производстве изделие получает качественную изоляцию, что предотвращает возгорание. Почти нет опасности того, что жила будет переломлена, так как она достаточно прочна. Не следует приводить в действие провод до тех пор, пока он не будет погружен в раствор. В противном случае произойдет перегорание по причине возросшего тока. Однако выводам не страшны такие явления, так как они имеют в составе провода более внушительного сечения, представляя собой так называемые холодные концы. Они производятся из АПВ–4, максимальная длина которого составляет 1 м.
Провод
Что представляет собой провод ПНСВ?
Внешний вид ПНСВ.
Особенности использования
Технологическая карта прогрева бетона проводом ПНСВ должна учитывать ряд его особенностей.
Сталь имеет сравнительно высокое удельное сопротивление, что ведет к куда более сильному, чем у меди или алюминия, нагреву проводника при умеренных токах. Нормой для уложенного в бетон провода считаются 14-16 ампер; однако на воздухе такой ампераж расплавит изоляцию.
Практическое следствие: ПНСВ подключается к трансформатору или иному источнику тока проводом с меньшим удельным сопротивлением. Как вариант, подключение может быть выполнено проводом ПНСВ того же сечения, но сдвоенным.
- Перехлесты и укладка соседних проводов на расстоянии менее 15 миллиметров недопустимы из-за вероятности перегрева с расплавлением изоляции и короткого замыкания.
- Поскольку сталь не отличается высокой гибкостью, провод укладывается с плавными изгибами радиусом не менее 25 мм.
- Укладка допустима при температуре окружающего воздуха не ниже -15 градусов. Инструкция связана с тем, что пластиковая изоляция при более низких температурах утрачивает эластичность и может быть нарушена при изгибе.
- Для более равномерного нагрева бетонной смеси уложенный провод рекомендуется покрывать металлической фольгой толщиной 0,2 — 0,5 мм.
- Нагревательную секцию можно собирать из нескольких отрезков; при этом допускается соединение не только через колодки, но и скрутками. Прогрев — мероприятие одноразовое, и контактирующие поверхности просто не успеют сколь-нибудь существенно окислиться.
А вот соединение так называемого «холодного» конца (провода, ведущего к трансформатору) с ПНСВ рекомендуется выполнять пайкой или через клеммную коробку.

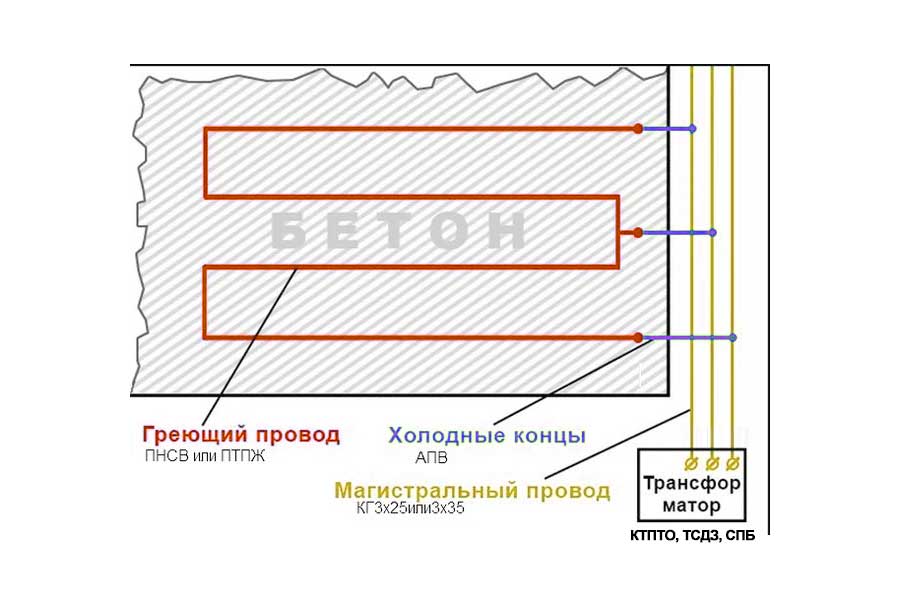

Простейшая схема укладки для прогрева бетона проводом ПНСВ — змейка.
Методика прогрева бетона проводом ПНСВ обусловлена его механическими свойствами; в частности, коэффициентом теплового расширения. При нагреве температура монолита поднимается со скоростью не более 10С/час и опускается со скоростью не более 5С/час.
Превышение скорость может привести к росту внутренних напряжений и растрескиванию. Регулировка выполняется постепенным повышением и понижением напряжения на трансформаторе.
При использовании питания от 380В через понижающий трансформатор основной ограничивающий ток фактор — опасность перегрева самого ПНСВ. Проблема решается просто и изящно: схема укладки для прогрева бетона проводом ПСНВ при необходимости увеличения мощности включает несколько параллельно подключенных секций.
Расчет длины
Чтобы рассчитать длину провода ПНСВ для прогрева бетона требуется учесть несколько основных факторов. Главный критерий – количество тепла, подаваемого на монолит для его нормального затвердевания. Оно зависит от температуры окружающего воздуха, влажности, наличия теплоизоляции, объема и формы конструкции.
В зависимости от температуры определяется шаг укладки кабеля со средней длиной петли от 28 од 36 м. При температуре до -5°C расстояние между жилами или шаг составляет 20 см, с понижением температуры на каждые 5 градусов, он уменьшается на 4 см, при -15°C он составляет 12 см.
При расчете длины важно знать потребляемую мощность нагревательного провода ПНСВ. Для самого популярного диаметра 1,2 мм она равна 0,15 Ом/м, у проводов с большим сечением сопротивление ниже диаметр 2 мм имеет сопротивление 0,044 Ом/м, а 3 мм – 0,02 Ом/м
Рабочий ток в жиле должен быть не более 16 А, поэтому потребляемая мощность одного метра ПНСВ диаметром 1,2 мм равна произведению квадрата силы тока на удельное сопротивление и составляет 38,4 Вт. Чтобы подсчитать суммарную мощность необходимо этот показатель умножить на длину уложенного провода.
Подобным образом рассчитывается и напряжение понижающего трансформатора. Если уложено 100 м ПНСВ диаметром 1,2 мм, то его общее сопротивление составит 15 Ом. Учитывая, что сила тока не более 16 А, находим рабочее напряжение, равное произведению силы тока на сопротивление в данном случае оно будет равно 240 В.
Применение провода ПНСВ – один из самых дешевых способов прогрева бетона. Но он больше годится для применения профессиональными строителями, поскольку для его подключения требуются специальное знание и оборудование. Этот кабель можно применять и в бытовых условиях, правильно рассчитав потребляемую мощность. Снизить расходы при прогреве раствора поможет применение теплоизоляционных материалов, в этом случае нагрев произойдет быстрее, а снижение температуры будет происходить равномернее, что улучшит качество бетона.
>Провод ПНСВ
Изготавливается по ТУ.
Код ОКП 35 5813 04.
Входит в » Единый перечень продукции, подлежащей обязательной сертификации».
Изготавливается по ТУ.
>Описание и конструкция провода ПНСВ
Токопроводящая жила — стальная, однопроволочная, круглой формы.
Изоляция — ПВХ пластикат или полиэтилен.
Монтаж ПНСВ
Приведем краткое руководство стандартной методики:
- Выбираем диаметр провода согласно техкарте, как правило это 1,20-4,0 мм. Если планируется обогрев армированных конструкций, то рекомендуется остановиться на ПВХ изоляции, поскольку она более прочная. Для неармированных конструкций допускается применять провод с полипропиленовым покрытием.
- Нарезка производится сегментами равной длины, после чего их сворачивают спиралью (Ø 30,0-45,0 мм).
- Укладка спиральных ниток производится в арматурный каркас или их располагают в фанерном или деревянном каркасе (опалубке).
- Характеристики ПНСВ не предполагают его работу в качестве обогревателя за пределами бетонной смеси. При таких условиях он сразу выходит из строя. Для исправления ситуации используется любой монтажный провод большего сечения, который подключают к выводам сегмента.Пример как подключить ПНСВ с помощью холодных концов
- После того, как опалубку зальют бетонной смесью, дожидаются, пока она начнет схватываться, после чего производится включение трансформаторной подстанции. С ее помощью осуществляют установку необходимой температуры путем увеличения или уменьшения напряжения.
Обратим внимание, принцип и схема укладки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ. Использование сварочного аппарата в качестве ПТ
Использование сварочного аппарата в качестве ПТ
Использование сварочного аппарата в качестве ПТ.
Такой способ подогрева вполне возможен, приведем пример как это можно реализовать такой метод. Допустим, нам необходимо залить плиту объемом 3,7 кубических метра, при температуре на улице – 10°С. Для этой цели потребуется сварочная установка на 200,0-250ампер, клещи для измерения тока, провод ПНСВ, холодные концы и тканевая изоляционная лента.
Нарезаем восемь сегментов по 18,0 метров, каждый такой может выдержать ток до 25,0 А. Мы оставим небольшой запас и возьмем для подключения к сварочному аппарату на 250,0 А восемь таких сегментов.
К каждому выходу отрезка подсоединяем на скрутке монтажный провод (подключаем холодные концы). Производим укладку ПНСВ, ее схема будет приведена ниже. Соединение холодных концов (плюс и минус отдельно) желательно делать при помощи клеммника, размещенном на текстолите или любом другом изоляционном материале.

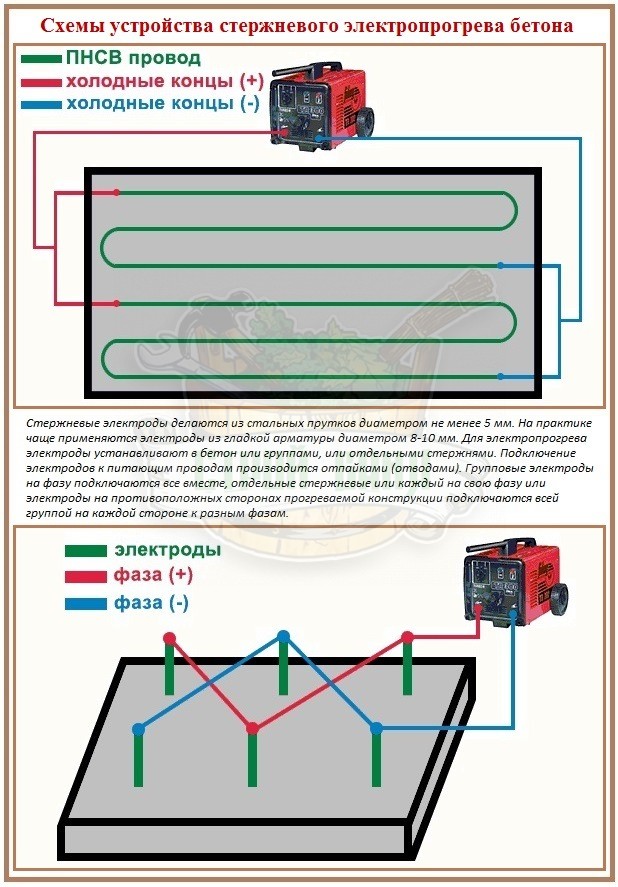

Подключение ПНСВ к сварочному аппарату
Завершив заливку, подключаем прямой и обратный выход аппарата (полярность не имеет значения), предварительно выставив ток на минимум. Проводим измерение тока нагрузки на отрезках, он должен быть порядка 20,0 А. В процессе нагрева сила тока может немного «проседать», когда это происходит, увеличиваем ее на сварке.
Разновидности электродов
Стержневые
В качестве таковых чаще всего используется арматурный пруток хотя можно устанавливать и узкие полосы металла (композитная арматура, понятное дело, не подойдет, а вот для армирования — то что надо). Его длина должна быть несколько большей толщины заливки (для включения в цепь), а сечение выбирается исходя из ее конструктивных особенностей и плана размещения электродов (как правило, для частного домостроения не более 10 мм). Чтобы арматура легче входила в раствор, один ее конец заостряется.
Стержневые электроды позволяют прогреть «заливку» с конфигурацией любой сложности и формы, поэтому используются чаще всего, особенно при индивидуальном строительстве. Их располагают перпендикулярно продольной оси конструкции. Причем так, чтобы они не соприкасались с прутьями армирующего каркаса.
Струнные
По сути, это разновидность тех же стержневых, но расположение – вдоль оси опалубки. Применяются при прогреве конструкций с малым сечением и большой длиной (балки, колонны и ряд других). Для упрощения присоединения проводов торчащие из опалубки края изгибаются верх (буквой «Г»).
Полосовые
Представляют собой куски железных полос (20 – 50 мм, толщиной 3), которые укладываются поверх залитого раствора. Такой прогрев применяется для заливки малой толщины (массивная стяжка, плита и тому подобное), при этом все элементы размещаются на одной стороне конструкции.
Пластинчатые
Располагаются с противоположных сторон заливки, с внутренней стороны опалубки. Их габариты выбираются в соответствии с ее параметрами. Естественно, что устанавливаются они парами, количество которых и расстановка определяются индивидуально для каждой конструкции.
Принцип работы и разновидности проводов
Описание особенностей работы проводников данного типа заключается в том, что они подключаются к электрической сети через понижающие трансформаторы. Провода укладываются в толщу бетонной массы и, нагреваясь при прохождении тока, поддерживают необходимый режим температуры. Укладка происходит на стадии армирования. Кабели прикрепляются к участкам арматуры.

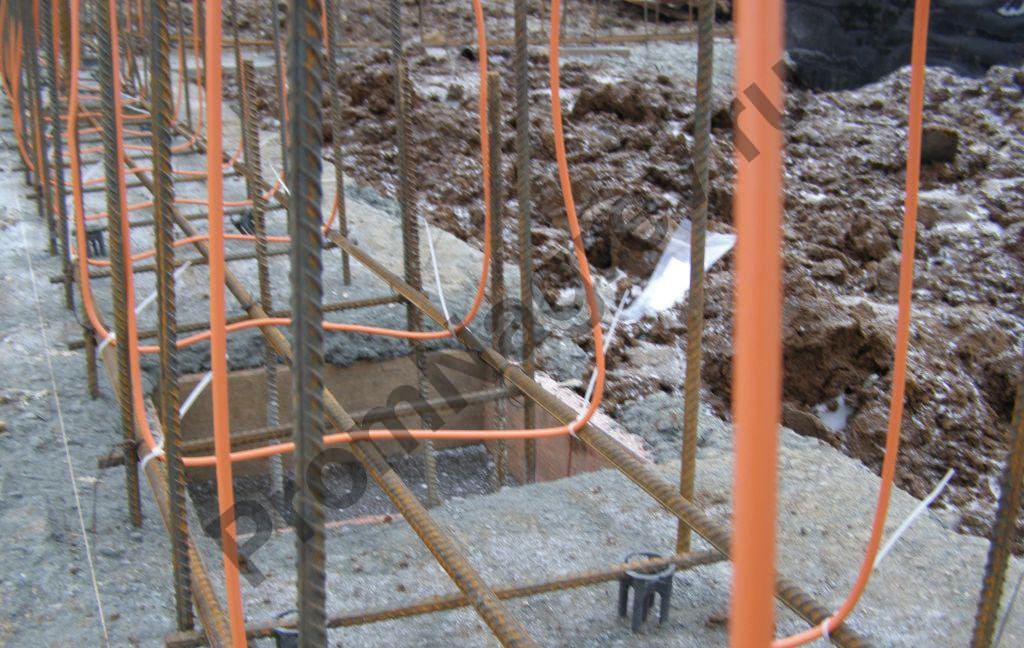

Укладка провода вместе с армированием
Важно! Бетонный раствор полностью затвердевает за 26-28 дней. В холодное время года при минусовой температуре вода, входящая в состав раствора, замерзает. Затвердевание бетонной смеси замедляется
При перепадах температур (при повышении) лёд вновь тает. О качестве бетона уже говорить не приходится
Затвердевание бетонной смеси замедляется. При перепадах температур (при повышении) лёд вновь тает. О качестве бетона уже говорить не приходится.
Помочь избавиться от проблемы и поддерживать температуру раствора в допустимых пределах помогают кабель пнсв и ему подобная продукция. Использование данной технологии позволяет сократить сроки схватывания и отвердевания бетона в 5-6 раз. При этом не происходит изменение структуры раствора, бетон не трескается и не вспучивается.
Типы нагревающих проводов, применяющихся для нагрева бетонных составов:
- КДБС;
- ВЕТ;
- ПНСВ.
Кабель, имеющий две жилы и применяемый для секционного бетона, – КДБС. Преимущество такой модели – в прямом подключении к 220 В. Понижающий трансформатор применять нет необходимости. Укладка производится по необходимой схеме, без подрезания с применением муфт.
Внимание! Демонтаж КДБС после затвердевания бетона невозможен, сам он имеет стоимость от 60 до 280 рублей за погонный метр. Греющий кабель КДБС. Греющий кабель КДБС

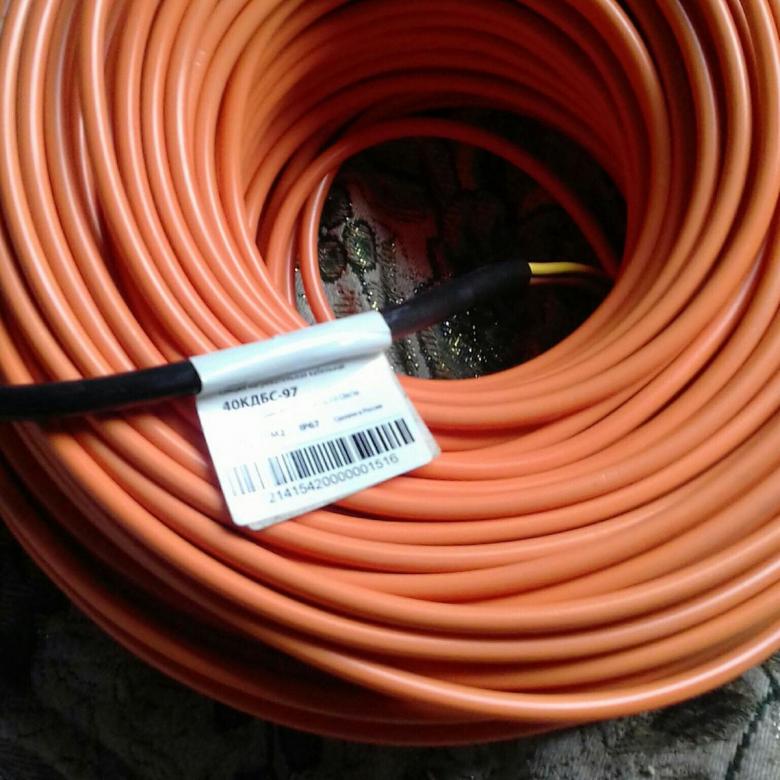

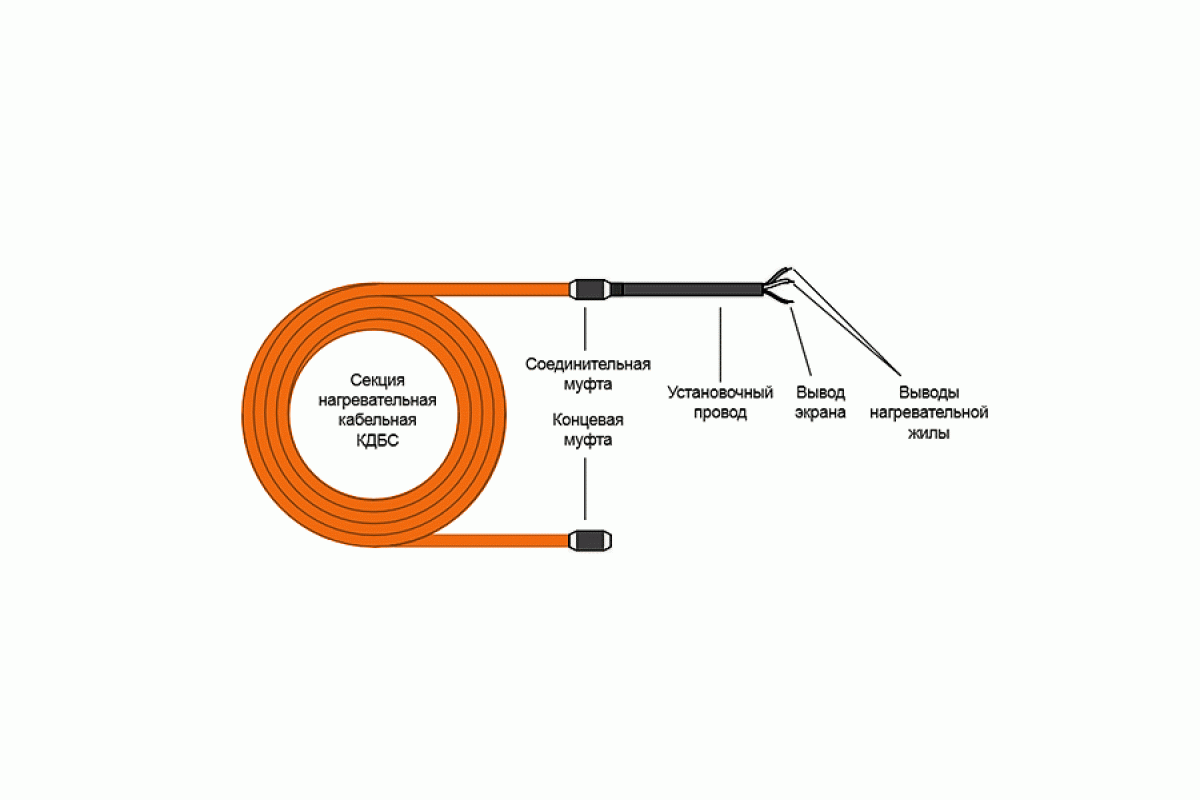

Греющий кабель КДБС
ВЕТ – финский кабель с двумя жилами, аналогично позволяет подключать себя к сети 220 В с помощью специальной вилки и не требует трансформации напряжения питания. Применяется при температурах до -250С. Расход проводника – 5 п.м. (погонных метров) на 1 кубический метр прогреваемого объёма, но не меньше одного киловатта на 1 м3.
К сведению. Цена ВЕТ колеблется от 76 до 530 рублей за п.м. Стоит учесть, что, чем короче отрезок продукции, тем выше стоимость.
ПНСВ – это одножильный провод. Его можно применять несколько раз. При подключении, если общая длина проводника не выдерживает напряжения питания 220 В, необходимо применять понижающий трансформатор.
Особенности различных способов
1. Использование нагревательных проводов.
Тот же электропрогрев бетона, но в отличие от электродного метода, увеличение температуры в монолите обеспечивают уложенные в массу изолированные провода. Они сами нагреваются в процессе работы, а раствору передают только тепловую энергию.
Марки нагревающих элементов:
1. Чаще всего в зимнее время используется электропровод марки ПНСВ от 1,2 до 3 мм в диаметре.
При этом нужно учитывать, что ПНСВ не должен во время работы находиться на воздухе, иначе его изоляция просто оплавится. Отсюда и особенности технологии прогрева – применение так называемых холодных концов, подключенных в местах выхода ПНСВ из бетона. Их роль исполняют короткие установочные провода типа АПВ-2,5 или АПВ-4 с алюминиевой жилой.
Схема прогрева проводом ПНСВ 1,2 при его подключении к трансформатору может быть одно- или трехфазной. Главное, чтобы линии отстояли друг от друга минимум на 15 мм, а сила тока не превышала 15 А. Длина обогреваемых секций подбирается вдвое меньше, чем значение напряжения на трансформаторе.
2. Применение кабелей КДБС или ВЕТ позволяет полностью исключить из технологии трансформатор для прогрева бетона.
К такому методу прибегают, когда нет возможности обеспечить станции питание в 380 В или использовать требуемое количество понижающих трансформаторов на объекте. ВЕТ-кабели могут работать от бытовой электросети, на концах они снабжаются соединительными муфтами, что весьма удобно при укладке. Правда, стоит такой провод дороже, чем ПНСВ.
Подключение производится к понижающему трансформатору, выдающему со второй обмотки 75 или 36 В. Схема укладки провода ВЕТ не отличается от аналогичной для ПНСВ
При этом важно подобрать оборудование, предусматривающее плавную регулировку силы тока. Это позволит поддерживать нормальную температуру в монолитной конструкции. Как вариант для частного строительства, подойдет обычный сварочный аппарат
К профессиональному оборудованию относятся трансформаторные станции, которые обеспечивают прогрев до 30 кубов: КТПТО-80/86, серия трансформаторов СПБ либо сухая станция ТСДЗ-63
Как вариант для частного строительства, подойдет обычный сварочный аппарат. К профессиональному оборудованию относятся трансформаторные станции, которые обеспечивают прогрев до 30 кубов: КТПТО-80/86, серия трансформаторов СПБ либо сухая станция ТСДЗ-63.
3. Греющая опалубка.
Контактный прогрев бетона предпочтительно использовать на объектах быстрого возведения. Термоактивная опалубка широко применяется для строительства монолитных домов, но раствор должен иметь высокую скорость застывания. Эта технология довольно требовательна к температуре смеси и окружающей среды: промерзший грунт на глубину 30-50 см и сам состав должны быть прогреты до +15 °С.
4. Индукционный метод.
Отлично подходит для изготовления бетонных свай и колонн. Повышение температуры внутри опалубки происходит за счет воздействия электромагнитного поля, создаваемого внешними витками провода. Вся конструкция превращается в своеобразную индукционную катушку, разогревающую металлическую арматуру. А та в свою очередь осуществляет прогрев раствора изнутри. Достоинства метода – равномерный прогрев и возможность производить предварительный разогрев опалубки и армирующих стержней еще до заливки.
5. Тепловые излучатели.
Относительно недорогой и наименее энергозатратный способ – прогрев тепловыми пушками, ИК-излучателями и другими внешними электрообогревателями. Его плюсом и одновременно недостатком является локальное воздействие на заливку. Поэтому сфера применения этой технологии ограничивается ремонтными работами, заделкой стыков и изготовлением малых форм. При этом внешний обогрев не будет достаточно эффективен, если обрабатываемую часть конструкции не оградить от внешних условий временным пологом. Достоинства: минимум аппаратуры и кабельной продукции, дешевизна и относительно невысокие энергозатраты.
6. Пропаривание.
Самый дорогой и энергоемкий прогрев бетона в зимнее время применяется только в промышленном строительстве. Смысл технологии заключается в том, что бетон заливается в сложную двухстенную опалубку, через которую подается горячий пар. Он обволакивает бетонную поверхность, образуя «паровую рубашку». Это обеспечивает и равномерный прогрев конструкции, и подачу влаги, необходимой для гидратации.
Несмотря на всю сложность организации прогрева, этот способ является наиболее эффективным. А для сокращения расходов в сам бетонный раствор вводятся пластифицирующие добавки, ускоряющие процесс твердения.
