Расшифровка маркировки и применение провода ПУГНП

Особенности применения

Согласно действующим правилам электротехнических установок (ПУЭ), провод ПУГНП в бытовых и промышленных помещениях может использоваться только для подведения электричества к приборам, причем номинальные параметры подводимого тока должны соответствовать допускам проводника. Однако в действительности этот провод можно нередко встретить в качестве силового кабеля. В советское время его спокойно применяли для разведения электрических сетей в домах и квартирах. Сегодня это запрещено делать профессиональным организациям, но самостоятельные электрики продолжают использовать ПУГНП в этих целях.

Запрет на применение ПУГНП связан с тем, что данный провод выпускается не в соответствии с государственными стандартами. ТУ 16.К13-020-93, которому соответствуют характеристики проводника, позволяет производителю делать провода с допуском к площади сечения до 30%. Этим и пользуются производители, пытаясь снизить отпускную цену продукта за счет уменьшения затрат на производство. В результате человек покупает ПУГНП с номинальной площадью сечения в 2,5 мм2, а на деле она не превышает 2 мм2. Хороший электрик, конечно, замерит провод перед покупкой и откажется от тонкого проводника, но неопытный человек установит провод в сеть, где нагрузка может оказаться критической для кабеля с такой толщиной.

Кроме того, ПУГНП не соответствует текущим требованиям к электрическим проводникам по толщине изоляции. Согласно действующим стандартам толщина изоляционной оболочки всего провода и токопроводящих жил в отдельности должна быть не меньше 0,4-0,5 мм, а в ТУ, по которому производят ПУГНП, допускается слой ПВХ от 0,3 мм. Ответ на вопрос о том, почему кабель все равно можно найти на полках крупных строительных гипермаркетов, довольно прост – запрет на использование не означает запрет на производство, а установка неподходящих для конкретных условий проводов является риском и ответственностью того, кто её осуществляет.

По этим причинам ПУГНП, как и ПУНП, не рекомендуется применять для разводки электросети в бытовых условиях. Хорошей альтернативой для этого материала являются кабели NYC – это европейский аналог нашего ПУНП, который проходит современную сертификацию по евростандартам. Среди отечественных марок лучшей альтернативой является ВВГ, который производят по ГОСТу.

Несмотря на все сказанное, категорически запретить провод ПУГНП нельзя и не целесообразно. По сути, любой кабель, какую бы стандартизацию он ни проходил, не будет безопасным, если его использовать в неподходящих условиях. Данный провод можно применять, но только в условиях, когда вы полностью уверены, что даже рабочее повышение нагрузки не спровоцирует возгорание. Например, для подключения электрических приборов или подведения света к гаражу, погребу или бане, когда на сеть не планируется «сажать» высокомощные приборы, такой кабель сгодится. Правда, в таком случае его желательно укладывать в гофру. А использовать столь слабый материал для питания электроплиты или стиральной машины вы, скорее всего, не захотите сами, или электрик, осуществляющий работу, подскажет, что это противоречит основам безопасности.

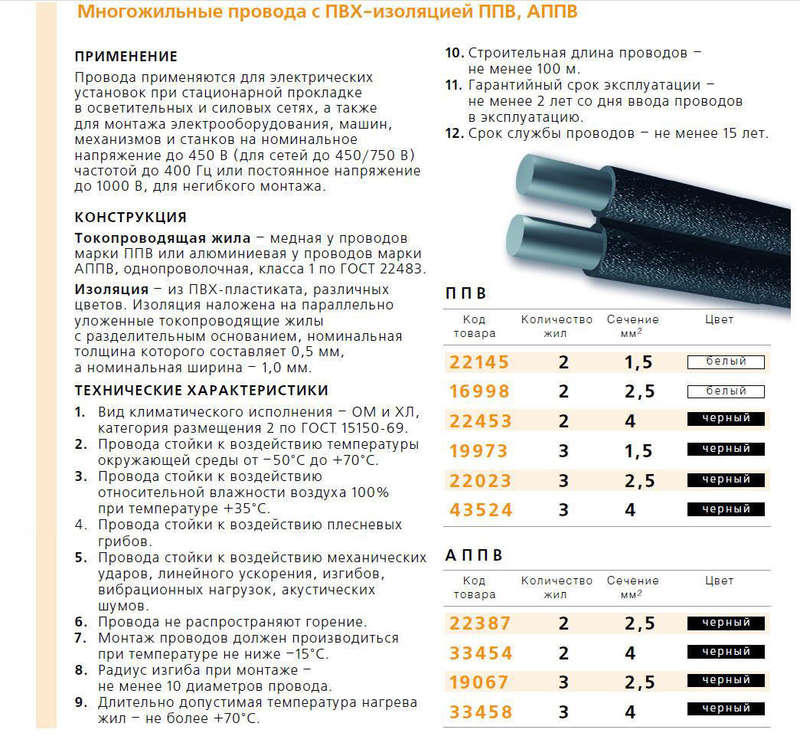

Соответствие марок проводов по ГОСТ 6323-79 и ТУ16-705.501-2010

*Рекомендуется применять провод марки ПуГВ

**Провода с алюминиевыми жилами к производству не предусмотрены

***Рекомендуется применять провод марки ПуВВ

Зависимость величины активного сопротивления, максимального диаметра, расчетного веса от размера:

Номинальная величина сопротивления ограничивает поток электронов, протекающий через проводник. Превышение нормального тока вызывает больший разогрев жилы. Допустимый ток, протекая по жиле длительное время, не приводит к изменениям электрических параметров из-за нагрева. Величина допустимого тока ограничивается не только номинальным сечением. Взаимное индуктивное влияние проложенных вместе проводников снижает допустимый ток в соответствии данных таблицы:

Таблицу можно использовать, подбирая сечение нужного для монтажа или ремонта провод ПуГВ. Выясняем предварительно максимальную расчетную мощность потребления для монтируемой сети или участка. По формуле I=P/U, поделив значение мощности на напряжение, высчитываем максимальный ток. Сравнивая полученное значение с табличными данными, подбираем необходимое сечение.

Электрическую защиту токопроводящей жилы обеспечивает достаточно толстый слой качественной изоляции. Толщина пластика зависит от номинального сечения проводника, стандартные значения приведены:

Качественная изоляция должна обеспечивать сопротивление 5 мОм на километровый участок при температуре воздуха 20 °С. Механические свойства обеспечивают:

• Прилегание ПХВ к меди и беспрепятственное удаление пластика;
• Ровную, плотную поверхность пластика без пор, вмятин, трещин;
• Растяжение до наступления разрушения – 150%;
• Радиус изгиба выполняется от пяти диаметров изолированного проводника.

Температурные характеристики:

• Эксплуатация нормальна в интервале, °С: -40 ÷ +65;
• Рабочий долговременный нагрев , до °С: +70;
• Кратковременный, до 8 часов, нагрев допускается, °С: +80;
• Работоспособность сохраняется при перегреве током КЗ до 4 секунд, °С: +160;
• Монтаж, без специальных мер подогрева участка работы, запрещен на морозе выше -15 °С;
• Сохраняет стойкость к влаге воздуха до 98% с температурой не более, °С: +35.

Соблюдение условий нормальной эксплуатации обеспечит срок работы ПуГВ более 15 лет.

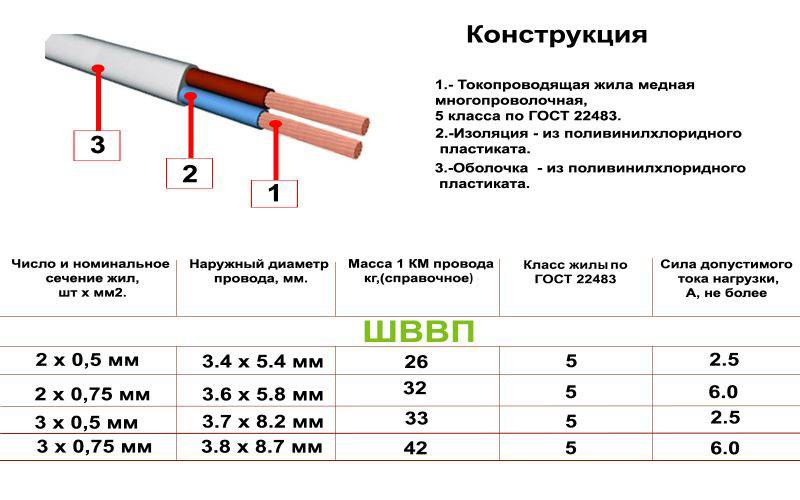

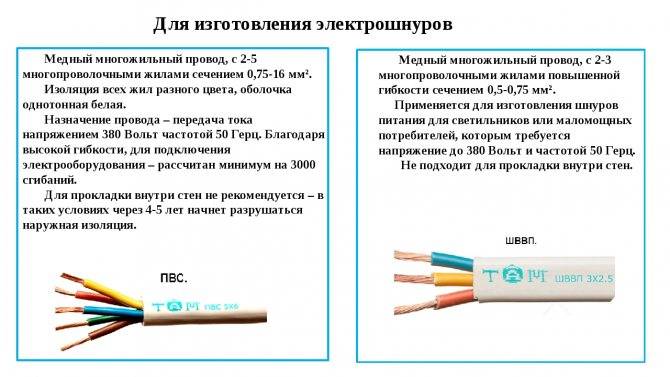

Кабель ШВВП: технические характеристики и область применения

Благодаря техническим характеристикам, данный шнур пользуется огромной популярностью. Для проведения электромонтажных работ его часто используют различные обслуживающие и ремонтные компании.

К основным параметрам шнура ШВВП относят:

• В зависимости от типа кабеля, рабочее напряжение составляет 220 ,380 Вольт;
• Данный шнур устойчив к пиковым напряжениям до 2000 В (не более 15 минут);
• Оптимальная работа обеспечивается при частоте тока в 50 Герц;
• Сечение жил ШВВП варьируется от 0 х 3,5 до 2,5 квадратных миллиметра;
• Удельное сопротивление шнура длиной 1 километр составляет 270 Ом;
• Шнур стоек к перепадам температуры -250С +400С;
• Рекомендованная температура воздуха при монтаже -100С +300С;
• Номинальный ток нагрузки зависит от сечения жил;
• Эксплуатация данного шнура считается гарантийной в течении 2 лет.

Пример обозначения шнура ШВВП – 2 х 0,75 мм2. Шнур с изоляцией из поливинилхлорида (ПВХ пластикат), состоящий из двух медных жил, сечением 75 мм2.

Область применения данного шнура, напрямую зависит от его параметров. Так как жилы, своим сечением не выделяются большими значениями, используется шнур для подключения маломощных бытовых приборов. В основном это приборы освещения с выключателями, которые рассчитаны на небольшие мощности. Но допустимо подключение электроприборов, мощность которых не превышает 2 кВт.

Причины запрета на использование

Достаточно часто среди профессиональных электриков можно услышать утверждение, что провод ПУНП запрещен

В связи с чем бытует  такое утверждение, и на что стоит обратить внимание, если вы собрались приобрести такую марку для подключения электрических розеток или каких-либо потребителей. Разумеется, что провод выпускается заводами на рынок, следовательно никаких официальных запрещений на государственном уровне касательно  данной марки нет, а имеющиеся носят скорее рекомендательный или локальный характер

Только представьте себе, что вы приобрели изделие с проводящим элементом сечением в 4 мм2 для внутренней прокладки, а изготовитель может спокойно продать вам провод на 29% меньшего сечения под той же маркой. Если говорить цифрами, то вместо 4мм2 вы получите 4 — 4×0,29 = 2,84 мм2. К примеру, вы собирались подключить к нему нагрузку, требовавшую в своем номинальном режиме сечение в 3мм2, естественно, что с подобным несоответствием провод рано или поздно перегреется и может привести к пожару.

Именно такое недобросовестное отношение к качеству провода ПУНП и стало причиной запрета на его использование. Но относительно более низкая цена по-прежнему привлекает к изделию достаточно много покупателей. Поэтому если вы уже приобрели или эксплуатируете такой проводник в домашней или промышленной сети, лучше снизить для него нагрузку. Если у вас еще есть возможность приобрести другое, более надежное изделие, следует заменить ПУНП более качественным аналогом.

Технические характеристики и причина опасности провода ПУНП

Расшифровка аббревиатуры ПУНП выглядит следующим образом: П – провод, УН – универсальный, П – плоский.

Данный вид проводника прославился своей электро-, а также пожароопасностью и как следствие – получил множество негативных отзывов в интернете.

Далее мы расскажем читателям сайта Сам Электрик о технических характеристиках провода ПУНП и причиной запрета на отечественном рынке кабельной продукции.

Основные параметры

Итак, первым делом поговорим о том, какие технические характеристики у данного проводника. Среди наиболее важных параметров для бытового применения следует выделить:

• материал жил – медь, соответственно проводник жесткий;
• изоляция жил/внешняя оболочка – поливинилхлоридный пластик (ПВХ)/ПВХ;
• цвет изоляции в соответствии с утвержденной стандартами ГОСТ цветовой маркировкой проводов;
• номинальное напряжение – до 250 Вольт;
• номинальная частота – до 50 Гц;
• температура эксплуатации — от -15°С до +50°С;
• допустимый нагрев жил провода – до 70°С;
• поперечное сечение жил – от 1,0 до 4,0 мм2;
• количество токоведущих жил – 2 либо 3;
• срок службы – до З0 лет;

Что касается удельного веса на 1 метр длины провода ПУНП, с данной технической характеристикой мы рекомендуем ознакомиться в таблице:

Вот мы и предоставили описание самых важных параметров данного проводника

Теперь поговорим о более важном вопросе – почему запретили ПУНП и где он может использоваться в бытовых целях

В чем опасность использования

Все дело в том, что провод ПУНП имеет очень плохое качество и как следствие – не раз становился причиной пожара и поражения электрическим током.

Как опытными специалистами, так и обычными покупателями было не раз наглядно доказано, что качество изоляции и жил провода оставляет желать лучшего. Да что уж тут говорить, если производство ПУНП соответствует нормам ТУ 16.

К13-020-93, согласно которым сечение жил может быть с отклонением до 30% от того, которое указано на маркировке (!).

Что касается сечения токоведущих жил, оно действительно в большинстве случаев практически на четверть меньше заявленного производителем. Как результат – вместо нужного Вам провода 3*2,5 выход 3*1,75 мм2.

Понимаете в чем опасность? В том, что более тонкий проводник не сможет выдержать токовые нагрузки, которые на него возлагаются. Последствием заниженного сечения могут быть не только короткое замыкание, но и пожар в доме, т.к.

ПВХ изоляция является горючей, в отличие от кабеля ВВГнг.

Следующая опасность касается высокой вероятности поражения электрическим током. Дело в том, что толщина изоляции провода ПУНП по классике жанра не соответствует заявленной производителем. Вместо требуемых стандартом ГОСТ 23286-78 0,4-0,5 мм толщины ПВХ оболочки по факту выходит не более 0,3 мм. В опасной ситуации электробезопасность данного проводника оставляет желать лучшего.

Подведя итог, следует отметить, что согласно ГОСТ 22483-77 и ГОСТ 23286-78, ПУНП не проходит сертификат соответствия по сечению жил и толщине изоляции.

Данный проводник запрещен на рынке кабельной продукции и надеемся, что после предоставленных фактов о несоответствиях технических характеристик провода ПУНП Вы поняли, чем он плох для бытового применения.

Рекомендуем прочитать:

обзор проблемы использования данного проводника

Как выбрать провод

Нынешние требования при использовании проводников диктуют, что проводка в зданиях и любых сооружениях должна создаваться по системе «трех проводов». В ней используются проводники, отвечающие за ноль, фазу и заземление. Именно поэтому, при прокладке розеточных или осветительных проводок, пользуются как минимум типом ПУНП с 3 жилами, а как максимум – ВВГнг. Помимо этого, необходимо рассчитать нагрузки, которые будут создаваться на сеть из-за подключения электрических приборов и прочих непредвиденных ситуаций. В связи с этим, перед прокладкой определяют толщину жилок кабеля, а также площадь поперечного сечения проводника.

Вам это будет интересно Описание зажимов для проводов

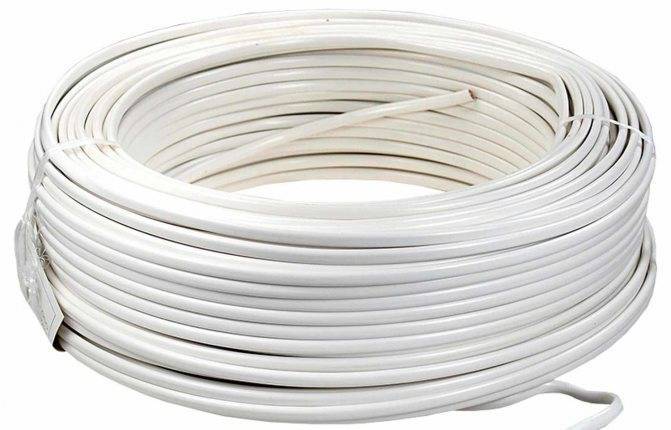

Большой моток плоского кабеля ПУНП белого цвета

Важно! Для точного определения существуют всевозможные таблицы отношений сечения проводника к мощностным нагрузкам электрического тока и напряжения. Если существует необходимость прокладки ПУНП в качестве домашней проводки для розеточной группы, подключения всех бытовых приборов (утюга, холодильника, бойлера, телевизора и микроволновки) и светильников в виде люстр и бра, то рекомендуется использовать ПУНП 3 на 2.5 мм2

Таких параметров будет вполне достаточно даже для приборов с повышенными нагрузками: кондиционеров, электрических плит, котлов, но для последних, желательно, прокладывать кабели с сечением жил от 4 до 6 мм2

Таких параметров будет вполне достаточно даже для приборов с повышенными нагрузками: кондиционеров, электрических плит, котлов, но для последних, желательно, прокладывать кабели с сечением жил от 4 до 6 мм2

Если существует необходимость прокладки ПУНП в качестве домашней проводки для розеточной группы, подключения всех бытовых приборов (утюга, холодильника, бойлера, телевизора и микроволновки) и светильников в виде люстр и бра, то рекомендуется использовать ПУНП 3 на 2.5 мм2. Таких параметров будет вполне достаточно даже для приборов с повышенными нагрузками: кондиционеров, электрических плит, котлов, но для последних, желательно, прокладывать кабели с сечением жил от 4 до 6 мм2.

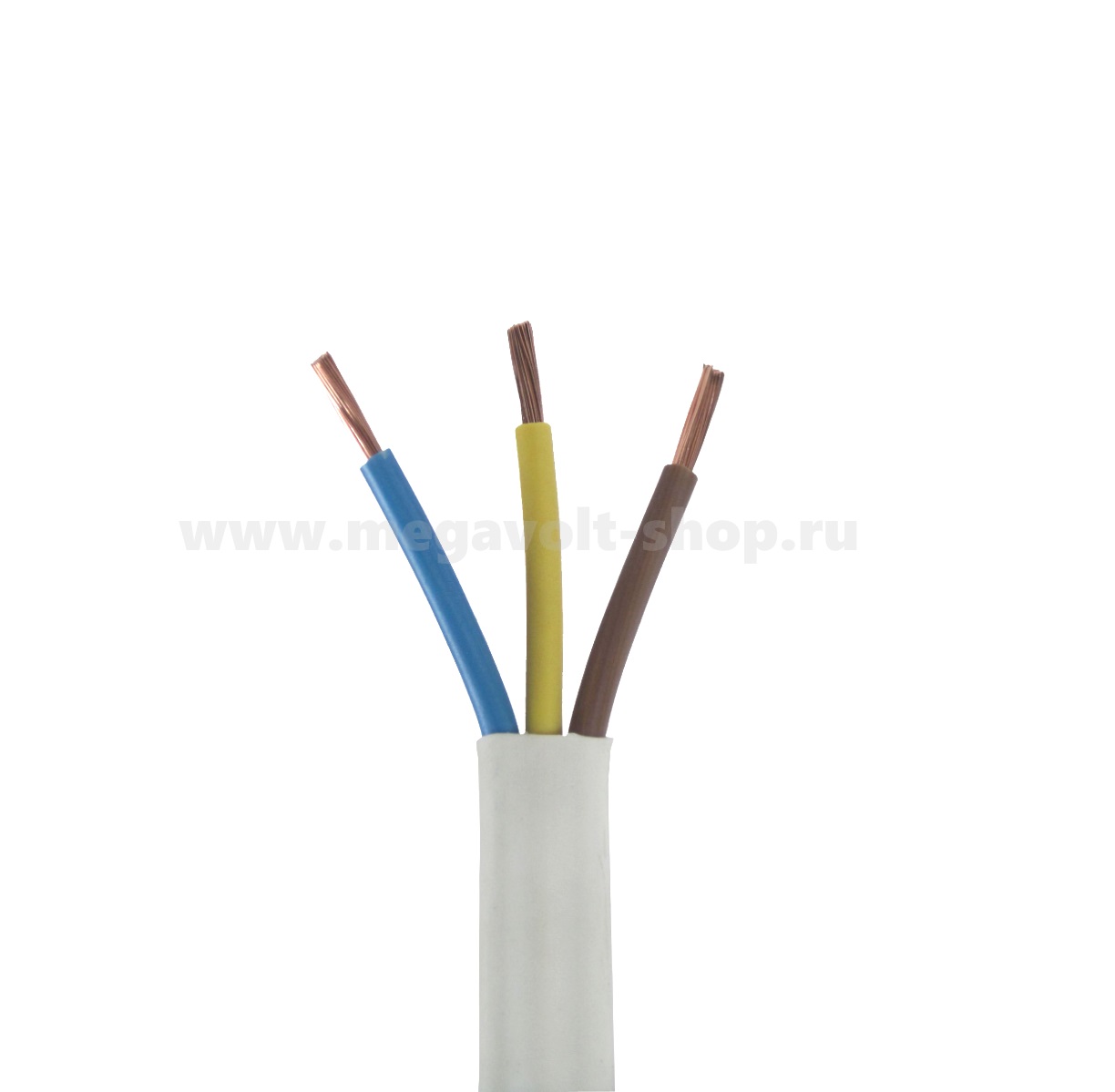

Провод «КиП НТ» ПУНП/ПуВВ, 2×2.5 мм2

Отдельно можно сказать и про осветительные приборы. Для них, в целях экономии, допускается использование сечения от 0.75 до 1.5 мм2. Обычно, всевозможные светильники имеют корпус из пластика и проводку заземления подсоединять некуда.

Важно! В производственных помещениях, как правило, применяются металлические светильники, поэтому правила заземления нужно соблюдать при любых способах монтажа: рассчитывать нагрузку, количество осветительных приборов и подключать заземление к металлической основе. Схема проводки для домашних розеток

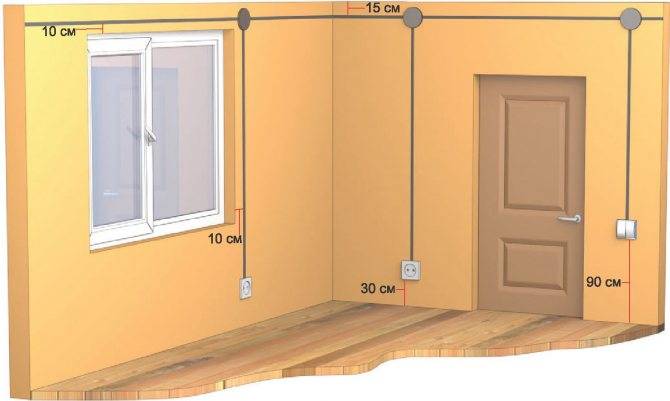

Схема проводки для домашних розеток

Схема проводки для домашних розеток

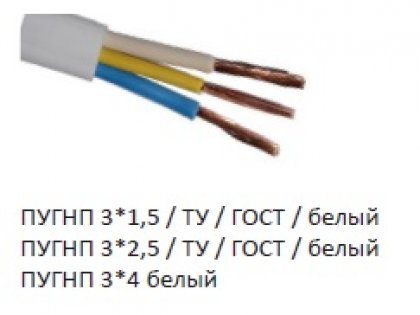

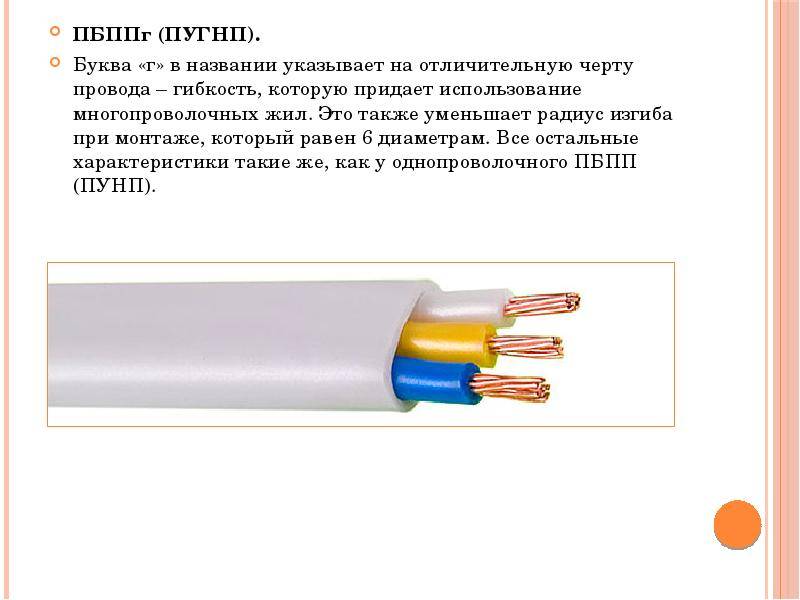

Технические характеристики провода ПУГНП

Провод изготавливается по ТУ 16.К13-020-93, действовавшим до 2007 года. В настоящее время требования устарели и не соответствуют современным нормам пожарной безопасности.

Важно!  Согласно ТУ, допустимая погрешность диаметра сечения токопроводящих жил составляет до 30%. Расшифровка технических характеристик провода ПУГНП:. Расшифровка технических характеристик провода ПУГНП:

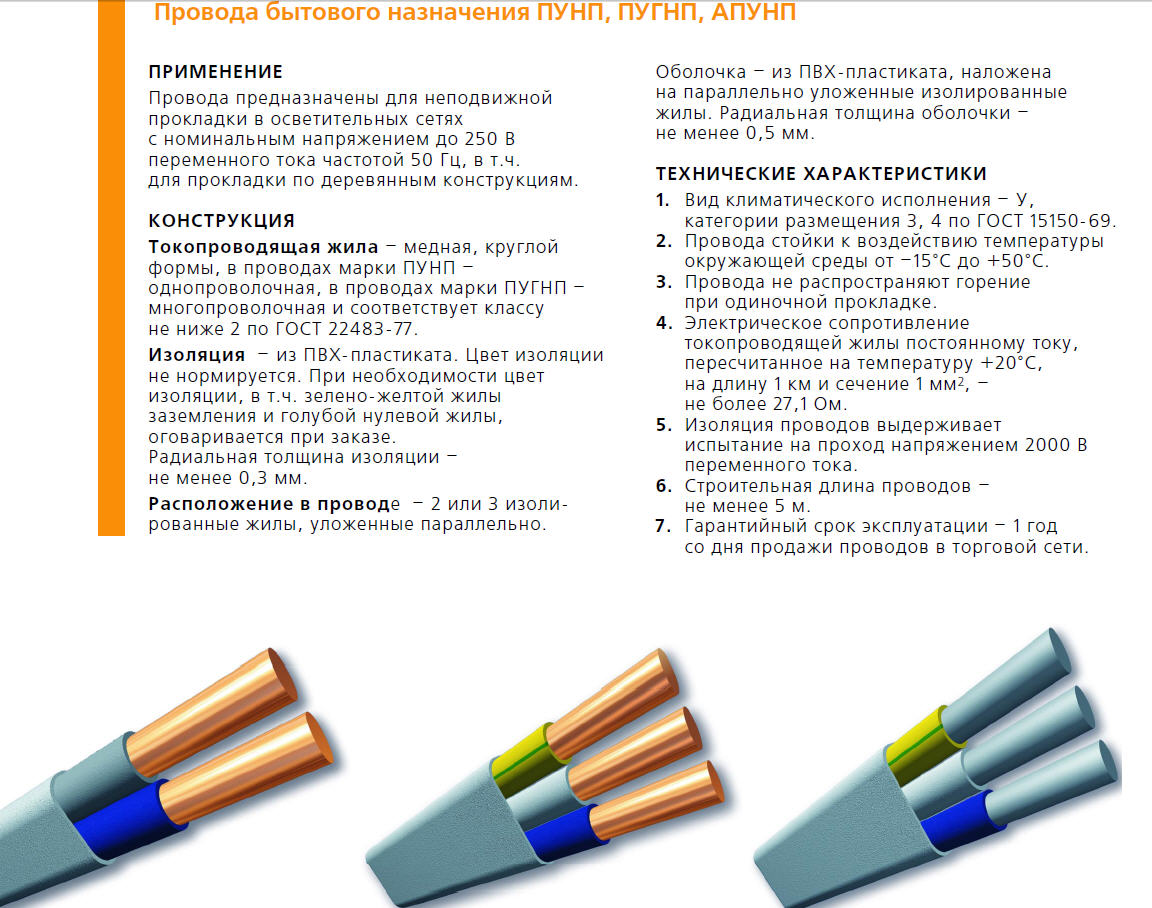

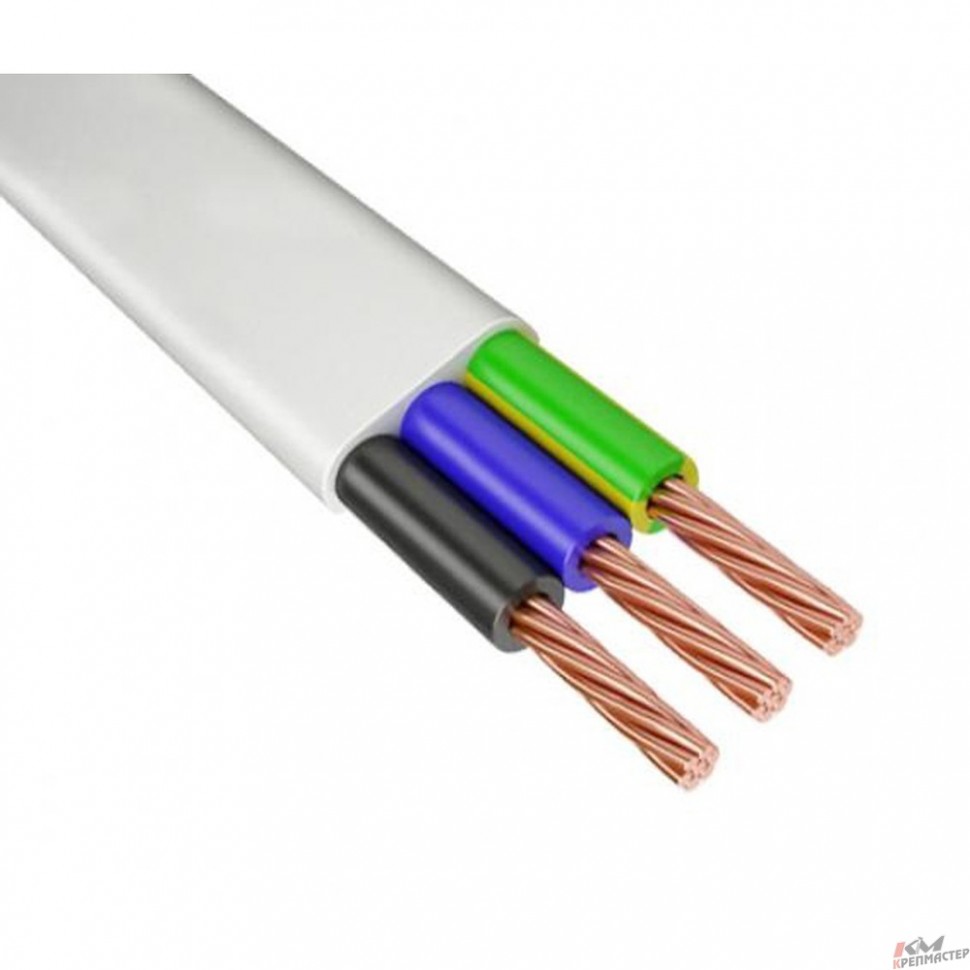

Расшифровка технических характеристик провода ПУГНП:

• Материал жил —медь;
• Расположение жил — параллельное;
• Изоляция — ПВХ пластикат;
• Тип и форма жил — многожильный, круглая;
• Максимально допустимое напряжение — 250 В для однофазной сети;
• Изоляция провода должна выдерживать проход напряжения в 2000 В;
• Электрическое сопротивление на контрольном отрезке кабеля длиной 1 км при t+20˚С не более 27,1 Ом;
• Диапазон сечения двужильных электропроводов — 0,35-6 мм2, трёхжильных — 0,35-4 мм2
• Технически допустимый угол изгиба — не более 10 диаметров сечения провода;
• Допустимый диапазон температуры эксплуатации от -40˚С до +40˚С;
• Запас прочности изоляции рассчитывается на t до +70˚С, при кратковременном нагреве — до t max +80˚С.
• Срок службы — 15 лет.

Гарантийный срок эксплуатации – 2 года со дня изготовления.

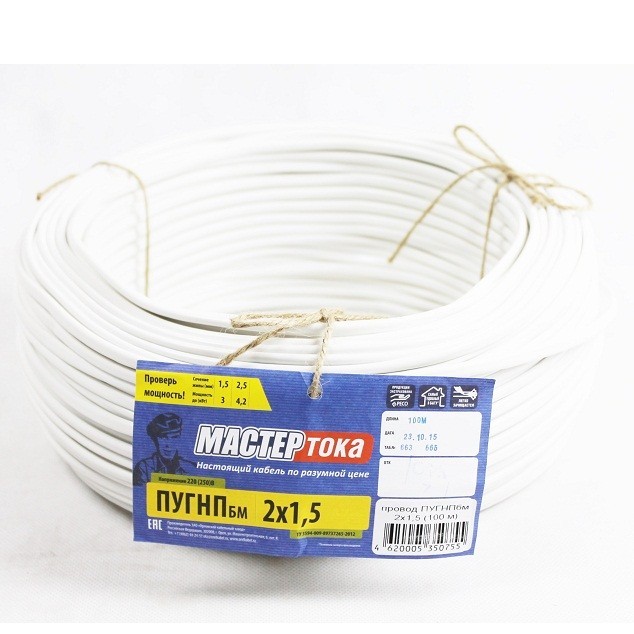

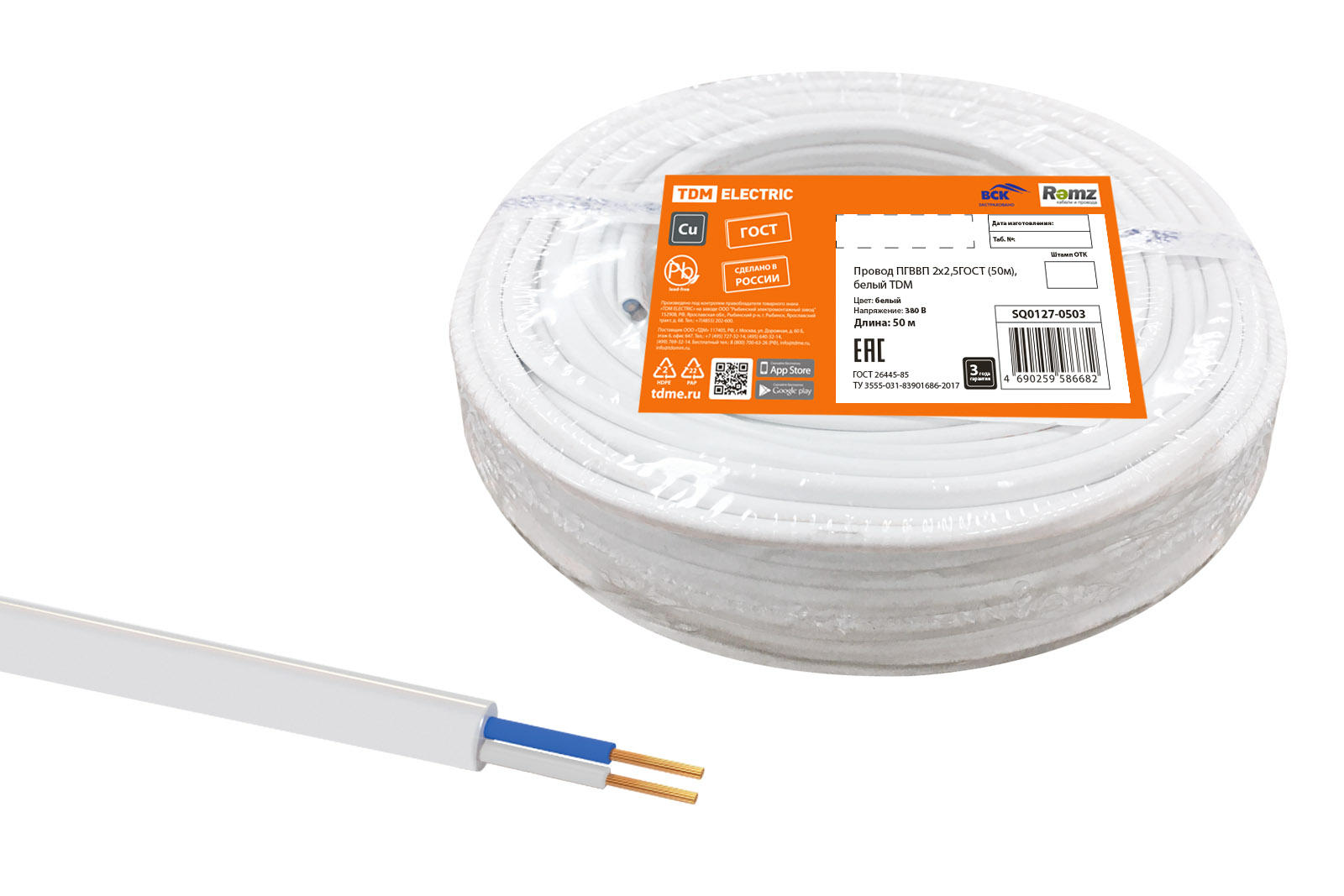

Бухта кабеля с ярлыком

Важно! Допускается отсутствие маркировки на проводах. Сечение и другие технические параметры могут быть указаны на ярлыке бухты. Рабочая токовая нагрузка по требованиям ПУЭ

Рабочая токовая нагрузка по требованиям ПУЭ.

Величина допустимого сопротивления изоляции кабеля зависит от суммарного сечения:

• 1 мм2 — до 27 Ом/км;
• 1,5 мм2 — до 12,1 Ом/км;
• 2,5 мм2 — до 7,41 Ом/км;
• 4 мм2 — до 4, 61 Ом/км.

Величины действительны при длине кабеля 1 км, температуре окружающей среды +20˚С.

Проконтролировать технические характеристики электрокабеля сложно, их никто не гарантирует. Производители используют при изоляции разные материалы, качество которых может существенно отличаться.

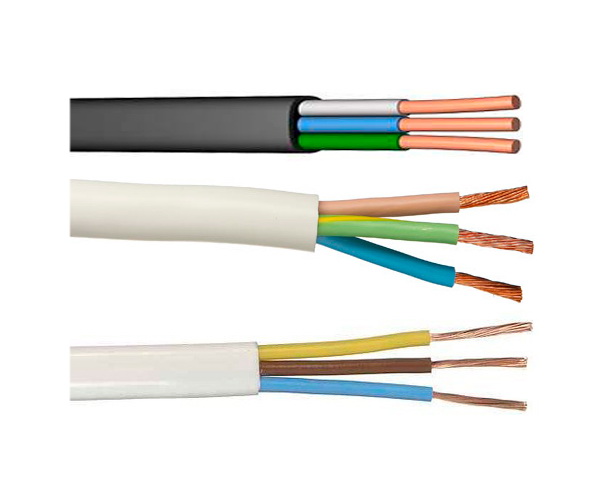

Цвет изоляции может быть различным

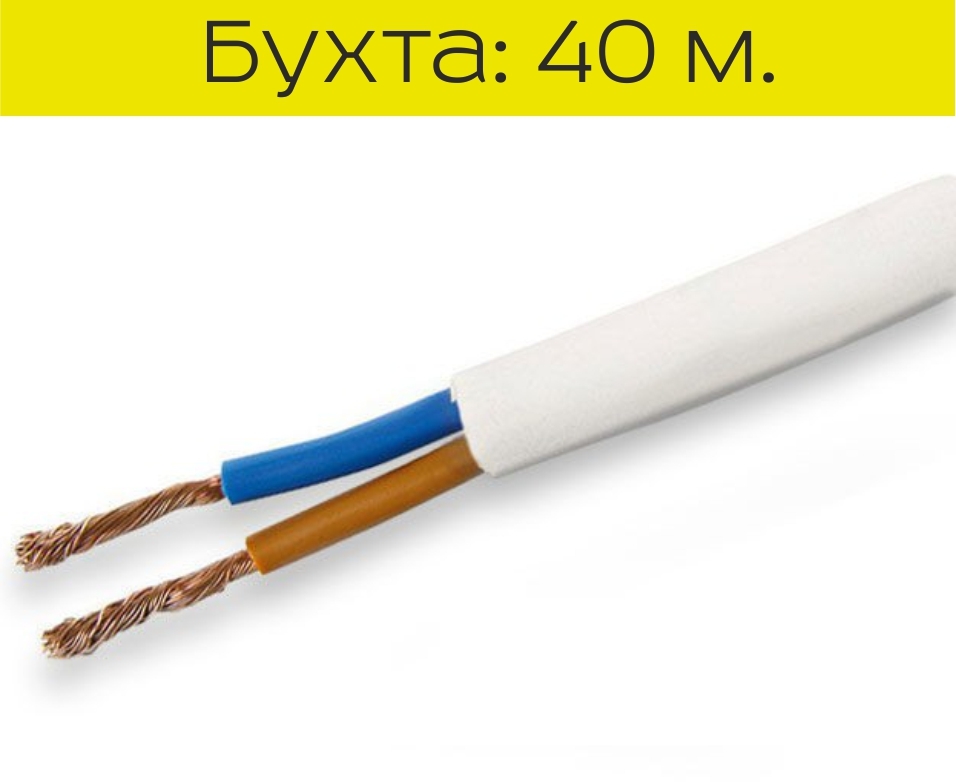

Описание и конструкция провода ПуГВ

Установочный провод ПуГВ – провод с одной гибкой медной жилой, с изоляцией из ПВХ-пластиката, без оболочки.

Расшифровка обозначения:

отсутствие буквы «А» в начале – медная жила; «Пу» — провод установочный; «Г» — для условий монтажа, требующих повышенной гибкости; «В» — изоляция из ПВХ-пластиката, в том числе пониженной пожарной опасности и термостойкие;

Пример обозначения: ПуГВ-2,5 — провод ПуГВ с жилой сечением 2,5 мм2

Поскольку установочные провода ПуГВ предназначены в основном для промышленного применения и рассчитаны на длительный срок службы, ГОСТ устанавливает жесткие требования к готовой продукции по конструкционным, электрическим и механическим параметрам. Значения отдельных параметров регламентируются также на период эксплуатации и хранения.

Диапазон выпускаемых сечений установочных проводов ПуГВ – от 0,5 до 95 мм2.

Жилы должны быть скрученными из отдельных проволок (не менее 7 проволок для сечений до 1,5 мм2 включительно и с диаметром отдельных проволок для наиболее используемых сечений не выше указанного в таблице).

Изоляция должна плотно прилегать к жиле и удаляться без повреждений жилы. Номинальные и минимальные значения радиальной толщины изоляции и максимальный наружный диаметр для проводов наиболее применяемых сечений до 50 мм2 приведены в таблице.

Допускается повторение конфигурации токопроводящей жилы на поверхности изоляции в пределах допустимых отклонений.

Провода ПуГВ должны изготовляться различных цветов. Расцветка должна быть сплошная или выполнена нанесением двух продольных полос на изоляцию натурального цвета, расположенных диаметрально. Для одножильных проводов, используемых для целей заземления изоляция должна иметь сплошную желто-зеленую расцветку.

Цвет сплошной изоляции или продольных полос должен быть оговорен в заказе (буквы, указанные в таблице, добавляются при заказе к обозначению провода, например: ПуГВ-2,5 Ж).

При отсутствии в заказе указания об определенном цвете, производитель поставляет провода по своему усмотрению, при этом допускается поставлять провода с изоляцией переходных и смешанных расцветок (обозначение «БЦ») в объеме не более 10% партии.

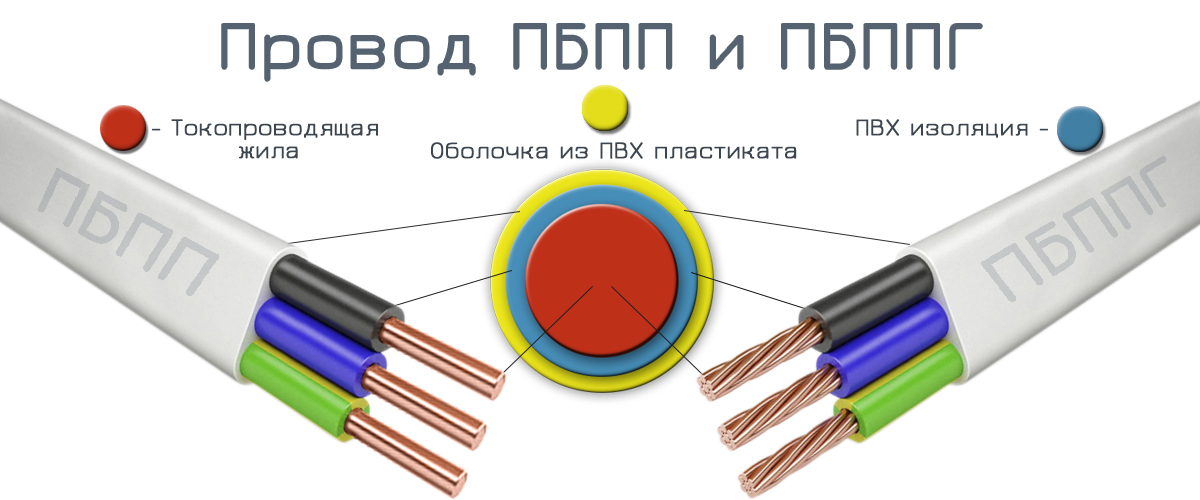

ПБПП

ПБПП

ПБПП — провод силовой, предназначенный для бытового использования. Рассчитан на номинальное напряжение до 250 В. Подходит для установки в осветительные сети и монтажа электрических приборов. Размещается в закрытых помещениях, может прокладываться по деревянным конструкциям. Имеет медную токопроводящую жилу, изоляцию и оболочку из поливинилхлоридного пластиката. Отличается плоской формой. Выдерживает широкий диапазон рабочих температур.

Особенности

Расшифровка

• П — провод
• БП — бытового и промышленного назначения
• П — плоская форма

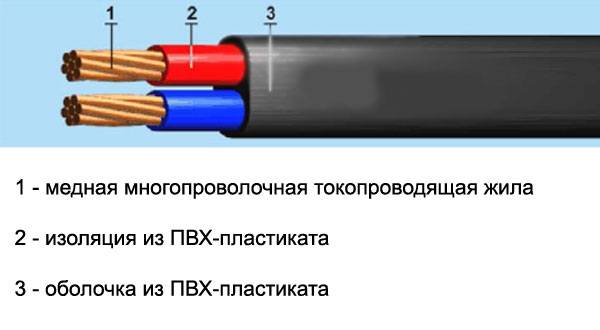

Элементы конструкции

1. токопроводящий элемент, материал — медный сплав, количество — 2, 3, сечение — от 1.6 до 6 мм2, исполнение — однопроволочное
2. изоляция, материал — поливинилхлоридный пластикат, толщина — 0.3 мм, цвет — голубая — нулевая жила, жёлто-зелёная — жила заземления
3. наружная оболочка, материал — поливинилхлоридная оболочка, толщина — 0.5 мм

Основные характеристики

• температура использования, минимально — до -15 °С
• температура использования, максимально — до +50 °С
• климатическое исполнение — У
• категории размещения — 3, 4
• электрическое сопротивление токоведущей жилы — не более 27.1 Ом/км
• испытательное напряжение изоляции — 2000 В
• строительная длина — 5 м
• максимально допустимый нагрев — до +70 °С
• гарантийный срок службы — 12 мес.
• общий срок службы — 15 лет
• рабочая температура воздуха — 98%
• рабочее напряжение — 250 В
• рабочая частота — 50 Гц
• максимальный радиус изгиба — 15 мм
• максимальный наружный радиус — 3 мм

Токовая нагрузка

• номинальное сечение токопроводящей жилы — 1.5 мм2, максимальный ток для одножильного провода на воздухе — 23 А, максимальный ток для двухжильного провода на воздухе — 19 А, максимальный ток для двухжильного провода на земле — 33 А, максимальный ток для трёхжильного провода на воздухе — 19 А, максимальный ток для одножильного провода на земле — 27 А
• номинальное сечение токопроводящей жилы — 2.5 мм2, максимальный ток для одножильного провода на воздухе — 30 А, максимальный ток для двухжильного провода на воздухе — 27 А, максимальный ток для двухжильного провода на земле — 44 А, максимальный ток для трёхжильного провода на воздухе — 25 А, максимальный ток для одножильного провода на земле — 38 А
• номинальное сечение токопроводящей жилы — 4 мм2, максимальный ток для одножильного провода на воздухе — 41 А, максимальный ток для двухжильного провода на воздухе — 38 А, максимальный ток для двухжильного провода на земле — 55 А, максимальный ток для трёхжильного провода на воздухе — 35 А, максимальный ток для одножильного провода на земле — 49 А
• номинальное сечение токопроводящей жилы — 6 мм2, максимальный ток для одножильного провода на воздухе — 50 А, максимальный ток для двухжильного провода на воздухе — 50 А, максимальный ток для двухжильного провода на земле — 70 А, максимальный ток для трёхжильного провода на воздухе — 42 А, максимальный ток для одножильного провода на земле — 60 А
• номинальное сечение токопроводящей жилы — 10 мм2, максимальный ток для одножильного провода на воздухе — 80 А, максимальный ток для двухжильного провода на воздухе — 70 А, максимальный ток для двухжильного провода на земле — 105 А, максимальный ток для трёхжильного провода на воздухе — 55 А, максимальный ток для одножильного провода на земле — 90 А
• номинальное сечение токопроводящей жилы — 16 мм2, максимальный ток для одножильного провода на воздухе — 100 А, максимальный ток для двухжильного провода на воздухе — 90 А, максимальный ток для двухжильного провода на земле — 135 А, максимальный ток для трёхжильного провода на воздухе — 75 А, максимальный ток для одножильного провода на земле — 115 А
• номинальное сечение токопроводящей жилы — 25 мм2, максимальный ток для одножильного провода на воздухе — 140 А, максимальный ток для двухжильного провода на воздухе — 115 А, максимальный ток для двухжильного провода на земле — 175 А, максимальный ток для трёхжильного провода на воздухе — 95 А, максимальный ток для одножильного провода на земле — 150 А
• номинальное сечение токопроводящей жилы — 35 мм2, максимальный ток для одножильного провода на воздухе — 170 А, максимальный ток для двухжильного провода на воздухе — 140 А, максимальный ток для двухжильного провода на земле — 210 А, максимальный ток для трёхжильного провода на воздухе — 120 А, максимальный ток для одножильного провода на земле — 180 А

Область применения

Несмотря на запрет производства и установки (для профессиональных организаций), продукция пользуется популярностью благодаря своим потребительским качествам и главное — низкой цене. Решение о применении должно основываться на понимании в каких условиях провод будет выполнять свои функции, поэтому немного о местах, где прокладка ПУГНП категорически недопустима:

1. Влажные помещения. Со временем на изоляции появляются трещин, появляется ток утечки. Первыми нарушения «заметят» устройства защитного отключения, и пользователю постоянно придётся включать их вручную. При серьёзных нарушениях изоляции легко можно получить электрический удар.
2. Бани, сауны. Рабочая температура, согласно характеристик и описаний, не должна превышать 50 оС.
3. Подключение мощных потребителей (электроплиты, обогреватели), или устройств с большими пусковыми токами (электродвигатели, кондиционеры).

Для организации освещения и подключения розеток, в которые заведомо не будут включены мощные приборы вполне возможно использовать ПУГНП. Главное — быть внимательным при покупке и выполнять правила монтажа, тогда даже такой провод как ПУГНП прослужит долгое время.
