Провод ПВ 3, ПВ 1, ПуГВ: технические характеристики
А теперь рассмотрим основные технико-эксплуатационные характеристики ПВ-провода. Все они могут быть разделены на две категории – механические и электрические, поэтому рассмотрим их отдельно.
Механические характеристики
К механическим параметрам можно отнести разрыв, гибкость, устойчивость к сжатию, прочность изоляции и жил перед атмосферными воздействиями.
Поговорим о каждом параметре отдельно:
- Основная характеристика ПВ – способность к изгибу. Из названия становится ясно, что с данным параметром у изделия не все гладко. В среднем ПВ1 можно сгибать на радиусе, равный не более десяти наружным диаметрам.
- Недостаток гибкости ПВ1 компенсируется другими полезными свойствами. Диапазон рабочих температур при эксплуатации изделия составляет от -50 до +70 гр. Цельсия. Для сравнения аналогичный параметр для гибкого шнура ШВВП составляет от -25 до +40 гр. Цельсия, при этом воздействие температурой более 70 гр. приводит к разрушению изделия. В случае с ПВ1 он не будет деформироваться при кратковременном воздействии температуры до 150 гр. Цельсия.
- Другое преимущество – устойчивость к влаге. При температуре воздуха +30 гр. Цельсия он должен работать с влажностью 100%.
- Провод с легкостью переносит вибрации, акустические удары и т. п.
- Еще одно достоинство – изоляция кабеля не поддерживает горения, характеризуется устойчивостью к воздействию агрессивной среды.
- ПВВ1 – высоковольтный кабель, созданный на базе обычного ПВ1. Он используется в машиностроении.
- Срок эксплуатации кабеля – не менее 15 лет. Для многих процессов этого более чем достаточно.
Электрические характеристики
Однако более важными считаются электрические характеристики любого провода. И если по механическим параметрам ПВ1 не так хорош, то по электрическим проявляет себя с лучшей стороны.
Используется кабель в электрических сетях переменного тока при напряжении до 450 В и частоте 400 Гц. Для сетей постоянного тока напряжение может достигать 1000 В.
Остальные характеристики:
- Сопротивление провода напрямую зависит от площади сечения. Например, для проводника 0,5 кв. мм сопротивление составляет до 15 кОм, 5 кв. мм – 11 кОм, ПВ1-120 – 3,5 кОм.
- Приведенные выше значения актуальны для отрезка провода длиной 1 км и температуры эксплуатации 70-90 гр. Цельсия. Если условия отличны от указанных, то величины будут иными.
- Испытательное напряжение намного выше заявленного в технической документации и составляет 2500 В. Интерес представляет сам процесс тестирования кабеля. Для этого берется отрезок длиной 5 м или более. Он помещается в воду на 24 часа. К его концам подают испытательное напряжение. В результате провод ПВ1 должен выдержать подобные нагрузки в течение 15 минут.
- ПВ1 характеризуется устойчивыми параметрами. В процессе эксплуатации его сопротивление отличается от номинального значения максимум на 120%. И это хороший показатель.
Расшифровка и области использования
Аббревиатура «ПуГВ» имеет вполне конкретную расшифровку. «Пу» называет изделие, коим является провод установочный. Буква «Г» означает, что провод предназначен для выполнения монтажа, который требует особенной гибкости. «В» – ПВХ-пластиковая изоляция с низкой пожарной опасностью.
Иногда перед аббревиатурой можно обнаружить буквенное обозначение «А», это значит, что жила изготовлена из алюминия. Если буквы нет, значит, что в качестве материала использована медь. Что касается цифр, то 1 говорит о количестве жил, 6 – их площади.
Область применения провода ПуГВ 1х6 достаточно широкая. Его используются с целью прокладки в стальных трубах, коробах, лотках и так далее. Без изделия не обходятся многие электроцепи, особенно те, для которых требуется повышенная гибкость во время монтажа.
Цветовое разнообразие и желто-зеленый ПуГВ
Как было отмечено, цветовая гамма ПуГВ достаточно разнообразна, и, чтобы сделать максимально правильный выбор, стоит понимать, что означает конкретный оттенок. Так, окрас изоляции может быть сплошным, но иногда представлен двумя продольными полосами, расположенными диаметрально относительно друг друга.
Особо востребован среди широкого потребителя желто-зеленый цвет ПуГВ. Например, желто-зеленый провод ПуГВ часто применяется в автозвуке для заземления. Если необходимо использовать кабель с целью заземления, выбирать нужно именно желто-зеленую изоляцию, таковы стандарты в индустрии и ГОСТах. Синий цвет говорит о том, что провода «нулевые». Перед оформлением заказа окраска в обязательном порядке заранее оговаривается.
Технические характеристики провода ПуГВ
Сила тока, используемого проводом, составляет 59 А, сопротивление – 3,06 Ом/км, напряжение – 0,75 кВт. Вес метра провода составляет 0,074 кг. Изделие относится к классу пожаростойкости О1.8.2.5.4, поэтому максимальный длительный нагрев температуры жилы может составлять +70 градусов.
Преимущества изделия
Провода характеризуются достаточно хорошими параметрами. Особенного внимания заслуживает гибкость изделия. Также стоит отметить, что на работу не влияют температурные скачки, а также высокая влажность. Среди достоинств изделия:
- длительный срок эксплуатации (свыше 15 лет);
- высокая степень надежности;
- соответствие международным стандартам;
- приемлемая стоимость.
Также стоит отметить, что в случае одиночной прокладки риск возгорания отсутствует.
Как выбрать?
Выбирая изделие, в обязательном порядке обратите внимание не только на его внешнее состояние, но и на маркировку, нанесенную на провод. Информация о производителе и данные маркировки должны быть нанесены штампом или рельефно
При этом не должно быть никаких прерываний в обозначениях. Допускается наличие дополнительных обозначений, расстояние между ними не должно быть более 500 мм. В этой информации указывают сведения о заводе-изготовителе, длине изделия, времени выпуска, весе и номере ГОСТа.
Перед покупкой желательно осмотреть изделие. В обязательном порядке убедитесь, что сечение провода соответствует вашим требованиям. Также конструкция провода должна быть правильной и без дефектов.
Следующий этап – определение сопротивления токопроводящих жил. Есть определенные требования к подобным измерениям, но в частном порядке чаще всего используют привычный прибор – омметр. Когда сопротивление определено, желательно произвести электрические испытания относительно изоляции. С этой целью изменяется изоляционное сопротивление, после чего – проводятся высоковольтные испытания. Значение испытательного напряжения для такого провода должно быть 2500В.
Не стоит забывать, что у проводов должна быть соответствующая маркировка с указанным типом изделия, сечения жилы и года выпуска.
Заключение
Провод ПуГВ 1х6 отличается отменными техническими характеристиками, что обеспечивает его высокую потребность, повышенный спрос в разных областях и для решения самых разнообразных задач. При этом применяется изделие не только в промышленности, но и в индивидуальном порядке. Главные качества, за которые его выбирают – отличные электрические свойства, прекрасная гибкость, приемлемая стоимость.
К недостаткам пользователи относят то, что провод является одножильным. Но, если посмотреть с практической точки зрения, этот недостаток часто превращается в преимущество. Однозначно стоит сказать, если среди многообразия изделий вы остановили свой выбор именно на ПуГВ, об этом жалеть никогда не придется!
Механические и электрические параметры провода ПВ3
Теперь можно рассмотреть основные технические характеристики провода ПВ3. Их можно разделить на механические и электрические. И рассматривать их следует отдельно.
Механические характеристики провода ПВ3
К механическим характеристикам провода мы относим не только его физико-химические свойства, но и долговечность, условия эксплуатации, а также стойкость к агрессивным средам.
Итак:
Одной из основных механических характеристик любого провода является возможность его изгибания. Тем более это актуально для ПВ3, который является гибким проводом. Допустимый угол изгиба напрямую зависит от диаметра провода, поэтому везде он указывается именно исходя из этого параметра.
Стенд для испытания провода на изгиб при низких температурах
Для провода ПВ3 допустимый радиус изгиба составляет не менее десяти его наружных диаметров. Проверяется этот параметр во время приемки в эксплуатацию и периодически во время эксплуатации.
Следующим важным параметром является диапазон рабочих температур провода. Для ПВ3 он составляет — 50⁰С — +70⁰С
При этом важно отметить, что монтаж провода можно осуществлять только в пределах температур -15⁰С — +35⁰С. Так же достаточно актуальным параметром является не горючесть кабеля. При этом отдельные виды продукции могут иметь не только класс не поддерживающих горения, но и относится к самозатухающим проводам
При этом отдельные виды продукции могут иметь не только класс не поддерживающих горения, но и относится к самозатухающим проводам
Так же достаточно актуальным параметром является не горючесть кабеля. При этом отдельные виды продукции могут иметь не только класс не поддерживающих горения, но и относится к самозатухающим проводам
Понятное дело, что цена на такой провод выше.
Срок эксплуатации такого провода составляет 15 лет. При этом если провод не контактирует с агрессивными средами и не имеет контакта с наружной средой, то срок его эксплуатации может быть увеличен.
Электрические характеристики провода ПВ3
Но так как наш провод является в первую очередь проводником электрического тока, то конечно электрические параметры для него очень важны
И при выборе провода их никак нельзя обделять своим вниманием
Итак:
Одним из основных электрических параметров любого провода является его сопротивление. Как известно этот параметр зависит от сечения провода и от его температуры. Поэтому все измерения, которые вы вполне способны выполнить своими руками нужно привести к температуре в 20⁰С.
Приводить измеренные результаты к данной температуре необходимо потому, что именно для этой температуры ГОСТ устанавливает свои требования по сопротивлению провода. Данные значения приведены для провода длиной в 1 км и представлены на фото ниже.
Максимально допустимые сопротивления провода ПВ3
Еще одной важной электрической характеристикой является сопротивление изоляции провода. Она должна длительно выдерживать рабочее напряжение
Для этого изоляцию подвергают высоковольтным испытаниям
Для этого изоляцию подвергают высоковольтным испытаниям.
Основные характеристики провода ПВ3
Испытания проходят согласно ГОСТ 23286. Провод помещают в ванну с водой и оставляют там на сутки. После этого на его жилы подают испытательное напряжение в 2500В. Оно подается в течении трех часов после чего провод считается выдержавшим испытание.
Как правильно использовать провод?
Во время наружной прокладки ПуГВ его обязательно стоит помещать в гофрированные трубки или кабельные каналы. Это необходимо для исключения возможности растрескивания изоляции под воздействием ультрафиолетовых лучей, а также для предотвращения механических повреждений. Следует помнить, что при прокладке провода температура окружающей среды должна быть не ниже -15 оС. Если данный показатель будет ниже, то кабель потеряет свою прочность. Игнорирование этого правила может привести повреждениям изоляции при сгибании.
Важно! При прокладке трасс необходимо следить за радиусом изгиба провода. Она должна быть не менее 5 наружных диаметров провода, который учитывается вместе с изоляцией

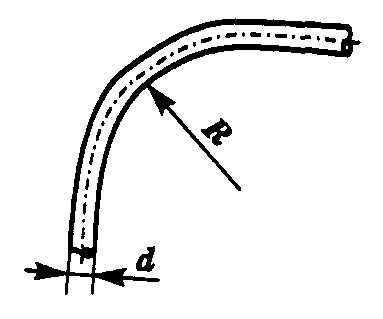

Радиус изгиба
Обратите внимание на советы по выбору:
- В первую очередь необходимо осмотреть кабель, и убедиться в отсутствии механических повреждений и дефектов, а также, в том, что сечение совпадет с заявленным значением.
- При помощи обычного мультиметра можно с легкостью проверить сопротивление.
- Через каждые 500 мм на провод нанесена маркировка, в которой указаны его тип, завод-изготовитель и дата производства.
Вам это будет интересно Описание зажимов для проводов

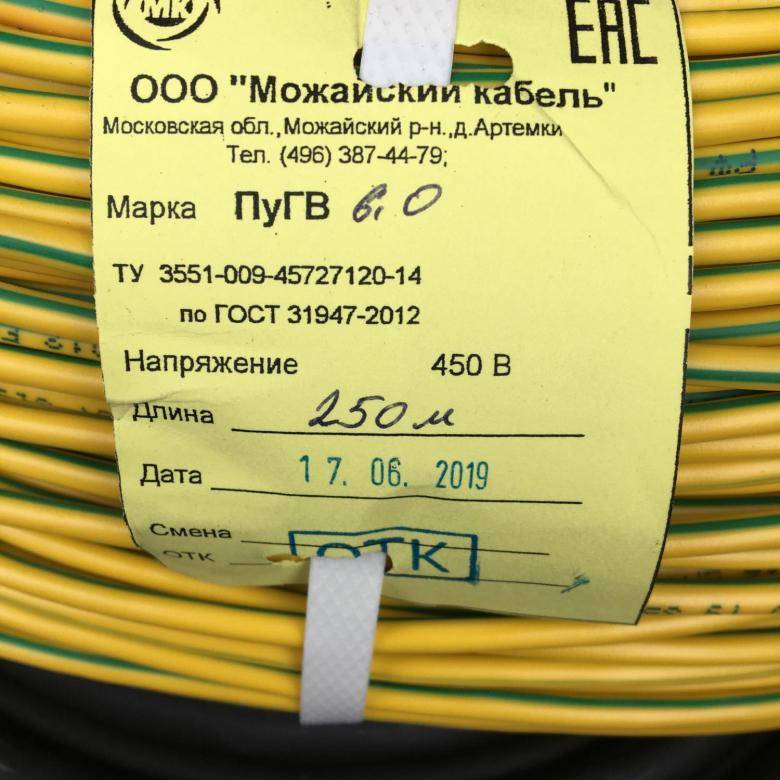

Важно! В случае, если кабель продается в бухте, то на нее должна быть нанесена следующая информация: дата производства, масса бухты, длина изделия, ярлык с маркой производителя и штамп контроллера. Маркировка
Маркировка
Производители провода ПВ-3 1×6
ПВ3 производят только в России, импортными могут быть аналоги. Ниже представлены основные поставщики продукции на рынок.
ООО «Биконнект (Стинкаб)»
«Стинкаб» — достаточно молодой производитель кабельной продукции. Но может именно поэтому и стоит выбрать его, ведь компания за столь короткий срок успела себя зарекомендовать. Офис завода находится в Москве, склады с продукцией расположены в г. Климовск.
Обратите внимание! При крупном заказе есть возможность забрать кабель самовывозом
ЗАО «ЭнергоМаксимум»
В отличии от предыдущей фирмы это поставщик, который работает с крупнейшими отечественными заводами-производителями кабельной продукции. Компания имеет достаточно длинную историю и сложившиеся традиции качества. Поставщик позиционирует себя как крупнейшая фирма в Приволжье.
Важно! При работе с фирмой нужно обратить внимание на отсутствие наименования ПВ3. Компания работает с наименованиями по актуализированному ГОСТу за 2010 г., поэтому материал здесь проходит под маркировкой ПуГВ
ООО «Элком-Элетро»
Это настоящий гигант в области дистрибуции кабельной продукции. Как и ЗАО «ЭнергоМаксимум», компания занимается только продажей кабелей. Фирма присутствует на рынке с 1992 г., имеет удобный сайт и огромное число наименований. ПВ3 так же присутствует, как и остальные позиции маркировки ПВ с поправкой на новое наименование.
Сечение кабелей ПВ
Не стоит бросать идею использовать ПВ3 сразу после прочтения перечня ограничений и недостатков. Кабель прекрасно исполняет свою роль — гибкого одножильного проводника автоматики и контуров заземления. Идеальных кабелей не существует, а если они и есть, то стоят заоблачных денег. Кабель для заземления ПВ3 1×6 дешевый и прекрасно подходит для своей сферы использования.
Вам это будет интересно Особенности обмотки кабеля
Провод ПВ 4
Шнур ПВ 4 устроен следующим образом: медные проволоки, скрученные между собой в один провод, покрытые изоляционным слоем яркого цвета, используемые для включения электрических механизмов и прокладки осветительных путей, а также для сборки электросхем. ПВ 4 намного гибче, чем его предшественник ПВ 3, поэтому кабель используется в местах, где эта гибкость необходима.
Изоляция у ПВ 4 однослойная. Электропроводящие жилы изготавливаются согласно ГОСТ 22483.
Тон изоляции одноцветный. Покупатель может выбрать цвет шнура из представленных у производителя (красный, желтый, зеленый и другие). Как и все кабели для заземления, ПВ 4 имеет зелено-желтый цвет.
ПВ 4 для заземления имеет желто-зеленый цвет.
Сфера применения
При работе с ПВ 4 следует соблюдать умеренную температуру. Если работа происходит в холодном помещении или в зимнее время года, то лучше использовать ПВ-ХЛ.
Данный вид не любит влагу, поэтому размещать его следует в помещениях или с защитой в виде навеса.
Шнур отличается от остальных своей высокой гибкостью, поэтому чаще всего используется в распределительном щите. Также он незаменим для включения электрооборудования в сеть.
Большой популярностью провод пользуется в установке освещения. Кабель подходит для присоединения к электропитанию, а также для разводки внутри светящегося предмета.
Технические параметры
Шнур ПВ 4 отличается от остальных следующими характеристиками:
- номинальное переменное напряжение не должно превышать 450 Вольт;
- номинальное постоянное напряжение не должно превышать 1000 Вольт;
- минимальная температура использования — -50 градусов по Цельсию;
- максимальная температура использования — + 70 градусов по Цельсию;
- радиус изгиба — 5 наружных диаметров провода;
- сопротивление изоляции при приемке – 1 МОм, а при эксплуатации не менее 10 КОм.
Провод, в длину, достигает 100 метров. ПВ 4 благоприятно переносит вибрации и негативные механические воздействия.
| Площадь поперечного сечения, кв.мм | Число и диаметр проволок | Масса кг/км | Номинальный наружный диаметр | Максимальный наружный диаметр |
| 0,5 | 16*0,20 | 8,65 | 2,14 | 2,6 |
| 0,75 | 24*0,20 | 11,63 | 2,4 | 2,8 |
| 1 | 32*0,20 | 14,3 | 2,54 | 3 |
| 1,5 | 21*0,30 | 20,61 | 3 | 3,5 |
| 2,5 | 46*0,26 | 32,44 | 3,9 | 4,2 |
| 4 | 56*0,30 | 48,56 | 4,2 | 4,8 |
| 6 | 84*0,30 | 72,6 | 5,1 | 6,3 |
| 10 | 77*0,41 | 116,76 | 6,6 | 7,6 |
Изготовитель дает гарантию на провод, как минимум, на 2 года. Срок же реальной службы ПВ 4 достигает 15 лет.
Область применения
Рассмотрим, где применяется провод ПВ-4. Данный тип проводника подходит для эксплуатации в районах с умеренным, теплым, тропическим климатом. Для использования в регионах с холодным климатом промышленностью выпускается ПВ-ХЛ.
Провода подходят для эксплуатации в помещениях или под навесами, в палатках, кузовах, прицепах, гаражах, металлических сооружениях. Стоит избегать конденсации влаги.
Если говорить о конкретных сферах применения, то можно использовать ПВ-4 для сборки электрических щитов. С ним удобно работать, потому что он легко гнется
Также подойдет для подключения электрообрудования в автомобиле, но это нужно делать осторожно. При этом, если провода будут выходить за пределы салона, лучше использовать кабель или провод с двумя слоями изоляции. Можно использовать для монтажа в изделиях, типа радиоэлектронной аппаратуры, поскольку ПВ-4 достаточно гибкий, чтобы его удобно проложить
Но не забудьте надеть наконечники типа НШВИ, прежде чем подключать его к винтовым зажимам автоматов и прочего
Можно использовать для монтажа в изделиях, типа радиоэлектронной аппаратуры, поскольку ПВ-4 достаточно гибкий, чтобы его удобно проложить. Но не забудьте надеть наконечники типа НШВИ, прежде чем подключать его к винтовым зажимам автоматов и прочего.
Еще одним местом, где применяются провод ПВ-4, является освещение. Он подойдет, как для подключения питания к светильнику, так и для разводки внутри светильника.
Проверка при покупке
Сертификат соответствия провода
Наводненность рынка поддельной кабельной продукцией заставляет тщательно проверять провода ПВ-3 перед приобретением. Чтобы купить качественное изделие, нужно следовать нескольким простым советам:
- Выбирать продукцию, имеющую в маркировке указание соответствующего ГОСТа, а не ТУ. Технические условия производители стремятся подогнать под себя с целью снижения затрат, и выпускают в продажу изделия, не соответствующие нормам.
- Информация, напечатанная на изоляции, должна полностью соответствовать той, которая содержится на бирке бухты. Если есть расхождения, продукция может быть контрафактной или несоответствующей ГОСТу.
- Сечение нужно проверить при помощи штангенциркуля, поскольку некоторые производители намеренно выпускают «усеченный» провод.
- Продавец обязан предоставить сертификат соответствия, в котором будет содержаться информация относительно испытания провода на пробой, а также на сопротивление жилы.
Механические свойства
Определяют сферу применения, условия эксплуатации:
- Гибкость. Замечательное свойство, повышающее эксплуатационную ценность и эффективность использования. Поперечное сечение каждой проволочки одинаково, количество в наборе определяет степень гибкости. Согласно ГОСТ 22483-77 для провода ПВ 3 диаметр проволок равен 0,79 мм. Для кабелей небольшого сечения диаметр проволоки может составлять 0,53 мм и минимальное количество жилок равно 7, что соответствует четвертому классу гибкости. Сумма площадей разреза жилок составляет номинальное поперечное сечение кабеля, указывается в технических характеристиках. Допустимый радиус изгиба составляет не менее пяти наружных диаметров;
- Прочность. Концепция конструкции проводника в виде троса обеспечивает, кроме гибкости, повышенную механическую прочность, увеличивает способность переносить нагрузки. Материал изоляции, которая может быть двухслойная, позволяет успешно противостоять воздействию разнообразных механических воздействий без потери полезных свойств и разрушения. Линейное растяжение до момента разрушения составляет 150% первоначальной длины, то есть удлиняется полутора раз. Толщина изоляции зависит от диаметра жилы;
| Номинальное сечение жилы, мм | Номинальная толщина изоляции, мм |
| От 0.5 до 1.0 включ. | 0.6 |
| 1.5 | 0.7 |
| от 2.5 до 6 | 0.8 |
| 10.0 и 16.0 | 1.0 |
| 25.0 и 35.0 | 1.2 |
| 50.0 и 70.0 | 1.4 |
| 95.0 и 120.0 | 1.6 |
| 150 | 1.8 |
| 185 | 2.0 |
| 240 | 2.2 |
Расцветка
Использование правильного цвета очень важно, должно соответствовать общепринятым нормам. Создает удобство, уменьшает трудозатраты на прозвонку, поиск неисправности монтажникам с ремонтниками, благоприятствует созданию условий безопасности обращения с электричеством. Расцветка определена ПУЭ и европейским стандартом: o Желто-зеленый, желтый или зеленый – предназначен для соединения с контактом «земля», международное обозначение контакта — «РЕ»; o Синий или голубой подключает нейтраль, или «нуль» («N»); o Остальные цвета обозначает «фаза» («L»), выбираются произвольно
Расцветка определена ПУЭ и европейским стандартом: o Желто-зеленый, желтый или зеленый – предназначен для соединения с контактом «земля», международное обозначение контакта — «РЕ»; o Синий или голубой подключает нейтраль, или «нуль» («N»); o Остальные цвета обозначает «фаза» («L»), выбираются произвольно.
В трехфазных исполнениях принято маркировать фазы:
- А – белый;
- В – черный;
- С – красный.
Цепи постоянного тока пользуются иной маркировкой. Здесь белый, черный это «плюс», красный всегда, остальные по необходимости — «минус»;
Температура. Высокие показатели электрической безопасности обеспечены наличием двух слоев эластичной изоляции из модификатора полихлорвинила. Позволяет безукоризненную эксплуатацию в диапазоне температуры внешней среды -50⁰С — +35⁰С, разрешая длительную работу при нагреве жилы до +70⁰С. Монтаж, для предотвращения образования трещин оболочки, запрещается проводить при охлаждении воздуха ниже -15⁰С.
Маркировка проводов
Провода маркируются по той же схеме, что и кабели. Первая позиция тоже обозначает материал жил — А — алюминий, а ее отсутствие — медь. На второй позиции могут стоять либо П (провод), либо ПП — провод плоский, Ш — шнур. В первом случае он может быть одножильным, во втором — обычно состоит из двух или трех (реже — больше) жил. Недавно появился новый вид — нагревательные провода. Они обозначаются ПН.
Маркировка проводов — какая буква что обозначает
И последняя — третья — позиция с буквами — это материал изоляции. Тут все стандартно:
- В — ПВХ;
- П — полиэтилен:
- Р — резина;
- Н — найрит;
- Л — хлопковая оболочка, покрытая лаком;
- О — хлопчатобумажная оплетка с пропиткой;
- М — из маслостойкой резины;
Но на этой позиции может находится информация о конструкции или назначении провода:
- Г — гибкий;
- Т — для прокладки в трубах;
- С — соединительный;
После букв стоят цифры. Это количество проводников (первая цифра) и их поперечное сечение (вторая).
Провода — П — обычный, круглый, ПП — плоский
При расшифровке маркировки главное — понять, где кабель, а где провод. Ведь буква «П» на второй позиции может обозначать полиэтиленовую изоляцию проводов. Ориентироваться можно по количеству букв — маркировка проводов обычно содержит 4 буквы, а кабелей — больше. Хоть это и не явный признак, но в большинстве случаев помогает. Зато остальная расшифровка маркировки проводов намного легче, чем кабельной продукции. Вот несколько примеров:
- АППВ:
- А — алюминиевые жилы;
- ПП — провод плоский;
- В — виниловая изоляция;
- ПНСВ:
- буквы А нет — жилы медные;
- ПН — провод нагревательный;
- С — стальная жила, круглая;
В — оболочка ПВХ;
Расшифровка маркировки провода ПВС
- ПВ. У проводов этой марки через тире пишется цифра, обозначающая количество проводников в проводе (ПВ-1, ПВ-3):
- П — провод;
- В — виниловая оболочка (ПВХ).
- А и АС — алюминиевый провод неизолированный, АС — скрученный.
- ПР — провод с резиновой изоляцией.
Часто еще возникает вопрос: чем отличается провод от кабеля. В основном — количеством проводников. Провод чаще всего имеет одну жилу. Двух и трехжильные провода отличаются от кабелей тем, что у него есть только одна тонкая оболочка. У кабелей обычно их несколько.
Характеристики проводов ПВ 1
После того как мы разобрались с расшифровкой и строением провода можно приступить к рассмотрению его основных характеристик. Все их можно разделить на механические и электрические. И рассматривать их следует так же отдельно.
Механические характеристики проводов ПВ 1
Под механическими параметрами мы подразумеваем не только чисто механические понятия такие как разрыв, сжатие, гибкость и тому подобное, но и стойкость изоляции и жил провода к атмосферным воздействиям.
Итак:
- Одной из основных характеристик является способность провода к изгибу. Как следует из названия провода с этим параметром у него очень плохо. Так данный провод рекомендуется изгибать с радиусом не более 10 его наружных диаметров.
- Недостаток гибкости ПВ1 с лихвой компенсирует другими номинальными параметрами. Так номинальные рабочие температуры для данного типа провода составляют от -50⁰С до +70⁰С. Отличие особенно хорошо видно на примере. Например, очень следует применять только в диапазоне температур — 25⁰С — +40⁰С. А температура выше +70⁰С для него вовсе является не допустимой. А наш ПВ1 не должен деформироваться даже при температуре в +150⁰С.
- Еще одним весомым плюсом в пользу данного типа провода является его влагоустойчивость. При температуре в +30⁰С он способен работать в относительной влажности 100%.
- Кроме того, он обладает неплохой устойчивостью к вибрационным, акустическим и многим другим видам воздействия. Но на них мы не будем останавливаться, так как не для специалиста эти параметры не играют никакой роли.
- Еще одним положительным моментом является то, что данный тип провода не распространяет горения и устойчив ко многим химически активным материалом. Благодаря этому на его базе создали высоковольтный провод ПВВ 1, который применяют в автомобильной промышленности.
- Срок службы проводов ПВ 1 составляет не менее 15 лет. Что для многих гибких проводов является достаточно высоким показателем.
Электрические характеристики проводов ПВ 1
Но конечно определяющими для нас являются электрические параметры данного типа провода. И здесь ПВ 1 проявляется себя с наилучшей стороны.
Предназначен данный тип провода для эксплуатации в сетях переменного напряжения с напряжением до 450 В и частотой до 400 Гц. В сетях постоянного тока он может использоваться для напряжения до 1 кВ.
Электрическое сопротивление провода зависит от его сечения. Так для провода сечением в 0,5 мм 2 сопротивление должно быть не более 0,015 Мом, для провода ПВ1 1 5 не менее 0,011 Мом, а для проводов ПВ1 120 не менее 0,0035 Мом.
- А вот испытательное напряжение для такого провода на порядок выше. Для ПВ1 оно составляет 2,5 кВ. Интересным является и сам процесс испытания. Не менее чем пятиметровый кусок помещают в воду на сутки. Затем на его концы подают испытательное напряжение, которое провод должен выдерживать не менее 15 минут.
- Интересным является и то, что у ПВ 1 провод характеристика имеет устойчивые параметры. Ведь даже в процессе эксплуатации электрическое сопротивление провода не должно отличаться от номинальных параметров более чем на 120%.
