Проводка в квартире своими руками: схемы, как самостоятельно провести проводку

С чего начать разводку электрики в квартире

Электромонтаж в квартире — это сложное и ответственное мероприятие, которое начинается с планирования. Нужно помнить, что провода прокладываются на десятилетия, если речь не идет об открытом способе.

Начать нужно с подробного рисунка квартиры с указанием всех комнат, в том числе балкона и тамбура.

Затем рекомендуется провести такие мероприятия:

1. Замерить всю мебель и бытовую технику. Перенести размеры на бумагу.
2. Нарисовать оконные и дверные проемы. Указать направление и ширину открывания створок. Они закроют часть стены, в которой нельзя проводить кабель, ставить розетки и выключатели.
3. На свободном месте разместить электрические приборы. Следует соблюдать строительные нормативы по расстояниям от пола, углов и отопительных приборов.
4. Сделать расчет прогнозируемого потребления энергии по каждой точке и помещению. Это позволит определиться с мощностью кабеля, гнезд и их количеством.
5. Составить смету. В нее включить не только расходные материалы, но и приспособления для их установки. Кабель нужно брать с небольшим резервом с поправкой на возможные ошибки.

Сечения одной жилы двухжильного провода в зависимости от материала и способа прокладки

Ток, Амперы

Мощность, кВт

Сечение, мм 2

Алюминий

Сечение, мм 2 (в металлорукаве или железной трубе)

Алюминий

Примечание 1.

Приведены данные для температуры окружающей среды 30°С. Для более высоких температур следует принимать большее сечение.

Примечание 2

. При прокладке нескольких проводов жгутом (сплетенные провода) нужно также увеличивать сечение провода: для 2-9 проводов в жгуте на 80%, для 10-20 проводов на 160%.

Не забывайте, что рассчитанное вами сечение необходимо только для главного кабеля, идущего от распределительного щита к счетчику и главной распределительной коробке. Сечение проводов, проложенных от комнатных распределительных коробок к главной распределительной коробке зависит от нагрузки в каждой комнате.

Необходимые материалы

По составленным схемам посчитайте необходимое количество выключателей и розеток. Не забудьте, что под каждый из этих коммутационных аппаратов нужен подрозетник, если планируется прокладка скрытой электропроводки в квартире. Также посчитайте, сколько понадобится распределительных коробок.

Чтобы посчитать количество провода, лучше всего намеченные на схеме коммутационные аппараты и распределительные коробки перенести на реальные стены. Затем выполнить разметку стен, то есть в прямом смысле слова нарисовать между ними пути пролегания проводов, при помощи рулетки всё измерить и посчитать общее количество. Имейте в виду, что разводка электропроводки в квартире выполняется строго по вертикальным и горизонтальным линиям, никаких поворотов наискосок быть не должно.

Хотелось бы дать один совет. Если полностью с нуля делается разводка электрической проводки в трёхкомнатной квартире площадью около 60-70 м2, то лучше покупать провод целой заводской бухтой, в которой 100 м. В магазинах это считается оптовой продажей и на неё будет скидка 10 %, причём если вы купите 98 м – это не опт, скидки не будет, а возьмёте на 2 м больше и прилично сэкономите.

По опыту профессиональных электриков для электропроводки квартиры из трёх комнат приобретайте 100 м трёхжильного провода сечением 1,5 мм2 (это будет прокладка осветительной проводки в квартире) и 100 м трёхжильного провода сечением 2,5 мм2 для запитки розеток.

Мощные электроприборы, типа водонагревателя или варочной панели, как правило, запитываются отдельной линией от вводного распределительного щитка через отдельный автомат. Для них лучше проложить трёхжильный провод сечением 4-6 мм2.

Ещё один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах соединений и подключений коммутационных аппаратов. Принято оставлять запас провода на розетки, выключатели, светильники не менее 20 см. Если вы планируете в дальнейшем опустить потолки, то запас провода для светильников увеличьте до 50 см. На сборку распределительного щитка также оставляйте запас провода около 50 см.

Приступаем к замене

Ремонтная времянка

Прежде всего нужно обеспечить электропитанием инструмент на время ремонта. Для этого заранее на дощечку или кусок прочного пластика прикрепляем двойную или тройную розетку и автомат на 16 А с куском кабеля 4 кв.мм. Также запасаемся длинным, чтобы хватило во все комнаты, удлинителем.

Затем обесточиваем квартиру, вывернув пробки или выключив квартирный автомат, обдалбливаем вручную дозу возле счетчика, снимаем ее и выводим наружу провода от счетчика. К ним на плотной скрутке подключаем времянку (скрутка на время ремонта допустима), тщательно изолируем стыки, и прикрепляем времянку к стене. Запитываем квартиру и приступаем к работе.

Штробление и подрозетники

Штробы должны быть прямыми, горизонтальными или вертикальными. Наклонные и кривые штробы ведут к аварийности и травматизму. Горизонтальные штробы ведут в полуметре под потолком.

Штробить и бурить стены нужно с козел или со стремянки с боковыми упорами, какими пользуются рекламщики-наружники. Обычная стремянка от бокового усилия может опрокинуться, и вы грохнетесь вниз с тяжелым быстро вращающимся инструментом в руках.

Границы штробы проводят сначала болгаркой на глубину в диаметр гофра и на ширину долота перфоратора, затем долотом выбивают канавку. Внутри углов болгаркой делают косой рез, и долотом выбивают лунку, чтобы изгиб гофра был плавным.

Лунки для подрозетников в кирпичных стенах выбирают коронкой; в бетонных – долотом. Коронка, попав на арматурину, тут же вся осыпается, а стоит недешево. Выемку под ВЩ у счетчика также выбивают долотом.

Штробление – работа очень шумная, пыльная и грязная. Поэтому ее время нужно согласовать с соседями. Лучше всего – на первую половину буднего дня, когда взрослые на работе, а мамы с маленькими детьми гуляют.

Читайте подробнее о штроблении стен под электропроводку и её технике.

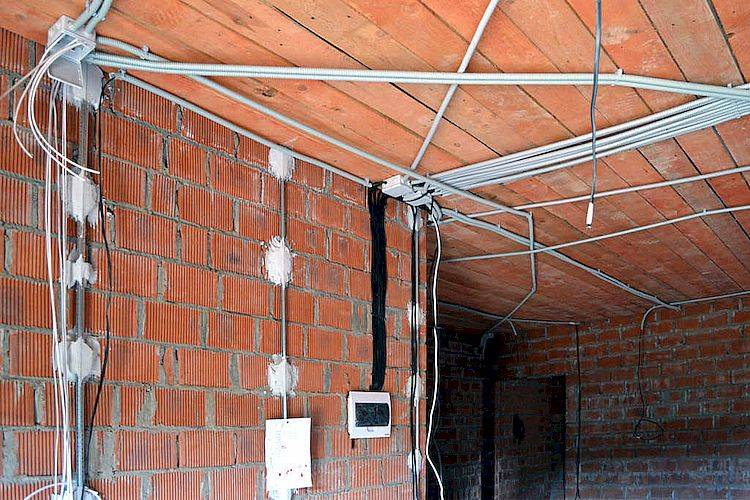

Прокладка проводов

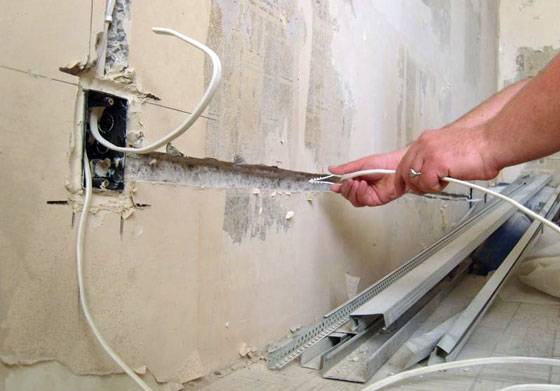

Отмеряем нужные куски кабеля и гофра. Кабель в гофр затягиваем на полу. Затем в лунки на алебастровой подушке ставим подрозетники. Потом укладываем гофр к кабелем в штробы; концы проводов заводим в подрозетники. Наконец, подрозетники домазываем алебастром до уровня стены, а штробы с гофором подмазываем кусочками примерно через полметра.

В завершение укладки проводов заводим вводные концы гофров в ВЩ, смазываем проводящей пастой, схватываем жестяным хомутом на винте, а винт обрезком провода PE соединяем с заземлительной клеммой ВЩ. Прикладываем ВЩ на место, размечаем крепежные отверстия, сверлим их, вгоняем дюбели.

Обесточиваем квартиру, отключаем времянку. На весу вводим в ВЩ провода от счетчика и квартирный PE; присоединяем PE к корпусу ВЩ. Ставим ВЩ на место, крепим. Провода от счетчика тщательно изолируем, укладываем в корпус ВЩ. Пришла пора штукатурить; квартира обесточена.

О расцветке проводов

Ноль (нейтраль, N) всегда обозначен синим или голубым цветом, защитный провод PE – желтый с продольной зеленой полосой. Фазные провода могут быть белыми, красными, черными, коричневыми. Соединять между собой можно только одноцветные провода. Переход фазы на ноль, фазы на фазу и включение выключателя в разрыв нуля недопустимы.

Этапы работ

Самостоятельная замена электропроводки в своей квартире – это много работы перфоратором и строительной грязи. Обычно внутриквартирные провода прокладывают скрытым способом в штробы в стенах, которые делать придется самому. Штробить потребуется даже в панельном доме, прокинуть новые кабели в существующих полостях в панелях не всегда возможно. Нередко эти каналы в некоторых местах бывают залиты бетоном.

Как спрятать кабеля без штробления стен

Демонтаж старой проводки

Перед началом демонтажа старой проводки в квартире её надо полностью обесточить, выключив общий квартирный рубильник в щитке на этаже. После этого следует проверить наличие напряжения в розетках с помощью отвертки-индикатора или вольтметра. Только после проверки можно преступать к дальнейшим работам по замене кабелей.

Разметка и подготовка стен в квартире

Чтобы упростить прокладку проводки по квартире, сначала на стенах следует разметить все линии разводки и места монтажа розеток, распределительных (распаячных) коробок и выключателей. Затем можно приступать к штроблению и вырезанию отверстий для подрозетников.

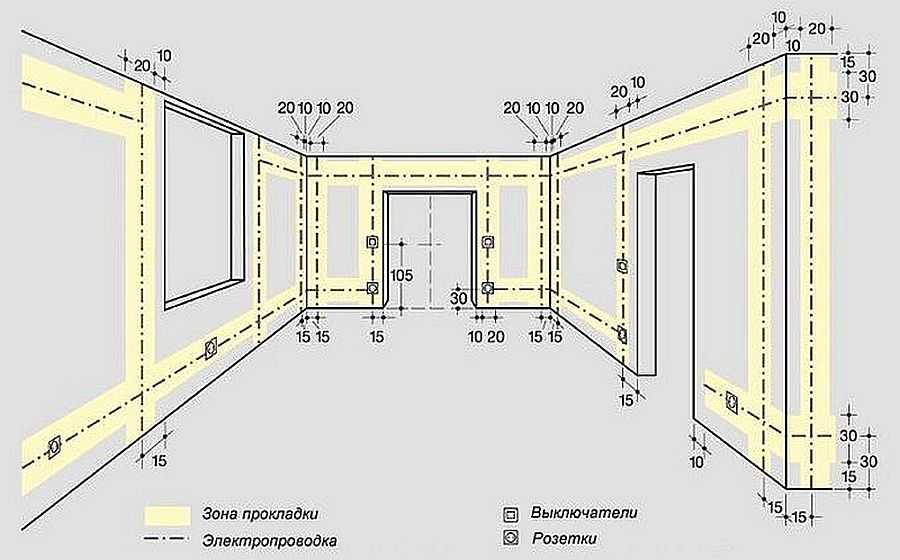

Разметка стен для прокладки электропроводки

Прокладка электропроводки

Внутреннюю электропроводку в деревянном доме рекомендуется делать открытым способом с укладкой проводов в кабель-каналы. А в квартирах её принято монтировать наоборот скрытой. Такую разводку потом проще закрыть декором, а риск ее повреждения впоследствии минимален. Фиксация электропроводов в штробах производится дюбель-хомутами либо гипсовым раствором.

Размещение электроприборов в коридоре

Установка защитных систем

Во многих старых многоэтажках в принципе невозможно от щитка в квартиру проложить трехжильный провод с заземляющей жилой. Это не предусмотрено проектом. Но в некоторых квартирная проводка идет двухжильная, однако ее без проблем возможно поменять на современную трехжильную. Надо лишь правильно подключить все в щитке на этаже.

Возможность переделки советской электропроводки TN-C на более надежный вариант TN-S или TN-C-S надо уточнять у электриков ЖЭКа. Самостоятельно что-либо менять в этажном щитке запрещено категорически. Это заземление в частном доме можно выполнить самому, в многоквартирном все гораздо сложнее.

Расчет параметров УЗО и дифавтоматов и вовсе в обязательном порядке стоит доверить специалисту в данной области. Ошибки здесь чреваты серьезными проблемами.

Схема подключения системы безопасности в квартире

Подключение к щитку

Если на руках есть выполненный профессионалами электропроект, то собрать по нему защитные устройства в щите на этаже несложно. Однако лучше всего это дело перепоручить приглашенному электрику, который заодно потом прозвонит систему для проверки ее работоспособности и отсутствия в ней коротких замыканий.

Техника безопасности при выполнении работ

Самый важный момент выполняя электромонтаж – соблюдение правил безопасности. Игнорировать их нельзя – от их выполнения зависит Ваша жизнь! Итак, …

Электропроводка в квартире: обесточиваем электросеть в квартире

Чтобы полностью обесточить помещение, в котором собираетесь работать, нужно подойти к электрощиту (который находится на общей лестничной клетке) и отключить предохранители:

1. Плавкие. Вкручены, как лампочки в люстре. Их нужно выкрутить.
2. Автомат. Выключаются при помощи рычагов. Их нужно опустить вниз.
3. Современные. Снабжены двумя кнопками (красная и белая). Для обесточивания нужно нажать красную.

Проверка обесточивания

После манипуляций с предохранителями следует проверить: действительно ли цепь электропитания разорвана. Берется обычная отвертка с индикатором, ее конец вставляется в розетку и если лампочка индикатора не засветилась, то отключение прошло успешно.

Инструменты

Инструменты должны быть изолированными в местах контакта с рукой. Если заводской изоляции нет, то сделайте ее сами при помощи обычной изоленты. Обматываем вокруг рукояток и ручек в несколько слоев.

Монтаж электропроводки своими руками

Если предварительные расчеты были выполнены верно, а схема будущей проводки составлена правильна, проблем с монтажом не будет. Главное — соблюдать технику безопасности.

Первый этап работ — разметка. Линия кабельной прокладки рисуется ярким маркером прямо на стенах/потолке и строго по схеме. Делаются все необходимые пометки — места расположения розеток, выключателей, светильников, приборов, щита отключения (ЩО).

Этап второй — штробирование стен (глубина штробы примерно 20 мм, ширина равна ширине укладываемого кабеля), если проводка будет скрытой. Или осуществляется монтаж проводов открытым способом.

Для оборудования все отверстия выполняются перфоратором (насадка-«коронка»). В углах помещений обязательно оформляются сквозные отверстия для кабельного перехода.

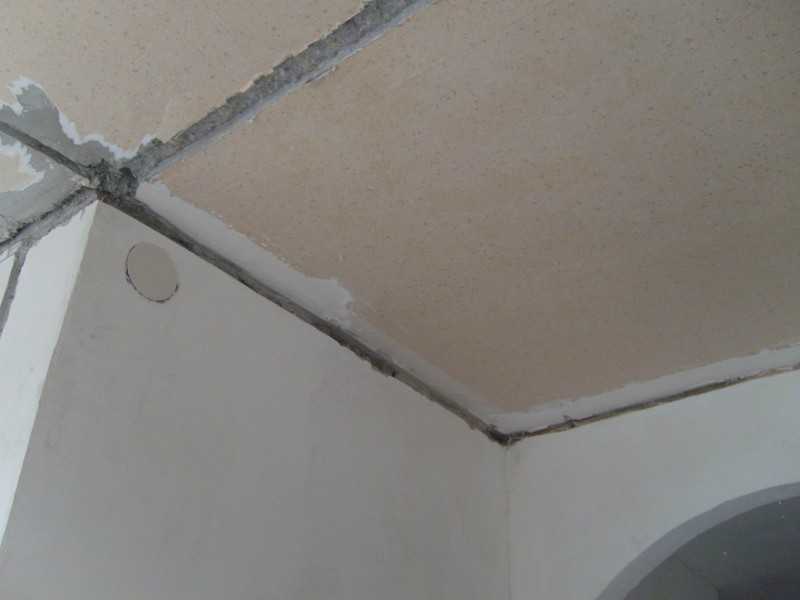

На потолке кабель можно прикрепить непосредственно к перекрытиям или спрятать в их пустотах (с оформлением отверстий ввода/вывода), а после закрыть все декоративным потолком.

Поэтапно монтаж электропроводки после всех подготовительных мероприятий выглядит следующим образом:

1. Сначала устанавливается ЩО, а к нему подключается УЗО (в стандартном щитке внизу расположены заземляющие клеммы, наверху — нулевые, а между ними установлены автоматы).
2. Дальше внутрь заводится кабель, но не подключается. Следует знать, что подключить этот кабель может только электрик с соответствующей профессиональной квалификацией и допускающим удостоверением.
3. Вводный кабель к ЩО подводится следующим образом:
   • синий провод крепится к нулю;
   • белый проводок — к верхнему контакту УЗО (то есть к фазе);
   • желтого цвета с зеленой полосой провод крепится к заземлению.

Что же касается автоматов, они последовательно сверху соединяются белым проводом-перемычкой или специальной фабричной шиной.

Важно: следует очень внимательно смотреть на маркировку и сопроводительные отметки производителя кабеля — цвета могут отличаться от приведенных выше. И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке

И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке.

Открытый вариант монтажа

Открытую проводку монтируют последовательно:

• по нанесенной разметке закрепляются короба или же кабель-каналы (на саморезы, 5-10 см от края, шаг 50 см);
• ставятся распределительные коробки, выключатели, розетки;
• кладется кабель от розеток к ЩО (от точек подключения ВВГ — 3*2,5 провода);
• от лампочек и включателей ведется ВВГ (3*1,5 кабель) к распределительному коробу.
• в распределительных коробках жилы проводов соединяются зажимами или клеммами WAGO по цвету.

Разводка скрытой проводки

Различие скрытой и открытой проводки заключается в том, что провод в первом варианте кладется по специальным гофрам в заранее оформленные штробы. Такой метод позволяет осуществлять замену/ремонт проводки, серьезно не нарушая отделки. Распределительные коробки и подрозетники в этом случае ставятся в специально проделанные ниши.

Чтобы уплотнить проводку, можно использовать гипсовую шпатлевку, а после выполнения монтажа, штробы скрытой электропроводки заштукатуриваются.

Электропроводка в частном доме

В частном доме или на даче оформление электрического кабеля потребует особых мер безопасности. Ведь такие строения могут быть выполнены из дерева. И проводка в них должна монтироваться с учетом следующих требований:

• использование кабелей с безупречной изоляцией и самозатухающих проводов;
• применение исключительно металлических распределительных и установочных коробов;
• обязательная герметизация любых соединений;
• недопущение соприкосновение открытой проводки со стенами и потолком (необходимо в обязательном порядке использовать фарфоровые изоляторы);
• ведение скрытой проводки только по медным трубам и стальным проводам, обязательно с обеспечением заземления;
• монтирование пластиковых гофр и коробов в штукатурку.

А чтобы повысить безопасность деревянного жилья, специалисты рекомендуют устанавливать в таких домах УЗО — дифференциальное реле, которое на возможную утечку тока или короткое замыкание оперативно реагирует «выбиванием» автомата.

Разводка проводов своими руками

В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:

• Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
• Все точки соединения должны располагаться в распределительных коробках.
• Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.

Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.

Как правильно соединять провода

Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:

С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.

С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов

Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно.

С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины

Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.

Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.

Watch this video on YouTube

Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.

Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.

Проводка в монолитных домах по нормативным законам

Для начала посмотрим, что «говорят» о скрытой проводке в нормативных документах.

Многие вспоминают СНиП 3.05.06-87. Но эти правила относятся к электромонтажным работам на предприятиях, и никак не касается жилых домов. Есть СП 31-110-2003, который касается именно, жилых зданий. В нем по скрытому монтажу электропроводки есть один пункт: 14.5.

Суть этого пункта в следующем: допускается скрытая, не перетягиваемая электропроводка следующим образом:

• В штробах (бороздах) стен,
• В перегородках,
• В перекрытии,
• Под штукатурным слоем,
• В слое стяжки пола,
• В пустотах строительных конструкций.

Смотрим основу основ: ГОСТ Р. 50571.1 — ГОСТ Р. 50571.18. Это 18 законов об электромонтаже. Видим: Монтаж электрической проводки не должен понижать эксплуатационные качества строительных конструкций… (ГОСТ Р. 50571.15-97).

Важно! Стоит отметить, для Москвы, есть Постановление правительства Москвы 25-10-11г. «О порядке переустройства помещений в жилых домах на территории города Москвы»

Пункт 11.11, в нем сказано: Запрещено:

• Делать штробы в горизонтальных (!) швах и под внутренними стеновыми панелями;
• Делать борозды в стеновых панелях и плитах перекрытий под электропроводку, разводку трубопроводов.

Возникает вопрос, может, я не там ищу и проводка в монолитных домах понятна по устройству этого типа дома.

Демонтаж старой проводки

Итак, после того, как вы составили схему размещения всех розеток и выключателей в квартире, можете начинать выполнять демонтаж старой проводки. Этот процесс можно осуществить своими руками. Он зависит от того, как была проведена старая проводка. Перед выполнением всех работ своими руками нужно отсоединить проводку от счетчика в квартире. Если электропроводка была помещена в каналы, то демонтаж старой проводки и укладка новой выполняются параллельно. К одной стороне старого кабеля нужно намотать новый, затем надо достать другой конец старой проводки. То есть, вам не нужно будет долбить стены и создавать лишние проблемы. Но если схема новой проводки дома не соответствует старой прокладке, то в стенах надо будет делать штробы.

В случае, когда электропроводка вмурована в стену, первым делом надо узнать, в какой части дома она проложена. Найти ее можно, заметив заделанные в стены штробы, или же использовав специальный прибор. Также можно изучить схему дома. После того, как вы определили ее местонахождение по схеме, можно менять электропроводку.

Составление схемы

Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором можно удобно отмечать места установки розеток, выключателей, светильников и других составляющих элементов. О том, как составить схему проводки перед ремонтом, мы рассказали подробно в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты изложим ниже.

Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.

При составлении схемы рекомендуем Вам учитывать следующие советы, нормы и правила:

1. В квартирах запрещено штробить несущие стены, а также делать горизонтальные и вертикальные штробы. Об этом мы подробно расскажем ниже.
2. Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора. Учтите, что в хрущевках и других панельных строениях кабель прокладываются в каналах в плитах. Из-за требований к жесткости которых, каналы могут проходить по диагонали.
3. Поворот трассы должен осуществляться только под прямым углом.
4. Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразится на удобстве ремонта). Также можно провести проводку по полу, а не потолку, используя специальный электротехнический плинтус.
5. Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать выключатели пониже, к тому же детям будет удобнее включать свет при необходимости.
6. Розетки крепятся внизу (20-30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 10 кв. метров помещения устанавливать минимум одну розетку, и не меньше 1 розетки на комнату. В кухне количество изделий должно соответствовать количеству бытовой техники, рекомендуется не меньше 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» пункт 14.27. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.
7. В каждой комнате должна быть обязательно распределительная коробка.
8. Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
9. В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена). Но прочтите в статье «розетки в ванной комнате» о правильном их расположении. Если кратко, то розетки должны иметь защитные шторки или находится в зоне с наименьшей вероятностью попадания брызг.

Наверняка вам будут полезными эти статьи:

• схема электропроводки в трехкомнатной квартире;
• схема электропроводки в однокомнатной квартире.

Немного о защите и «аксессуарах» ↑

Устройства защитного отключения мгновенно отключают сеть в случае обнаружения утечки сверх номинального значения. Для защиты всей сети нужно использовать автоматические выключатели, которые моментально среагируют на короткие замыкания или перегрузки и отключат сеть от питания.

Для типовой городской квартиры вам понадобится: медный или алюминиевый кабель сечением 1,5 мм2, рассчитанный на силу тока в 16 А (цифра может быть другой, в зависимости от вашего жилья), кабель сечением 2,5 мм2 для розеток, рассчитанный на силу тока в 25 А, автоматический выключатель — 10 А и 16 А. Потребляемую мощность электрических приборов вы можете узнать из технического паспорта.

Существует масса других аспектов — поправочный коэффициент температуры окружающей среды, коэффициент для совместно прокладываемых приборов, которые обязательно должны учитываться при расчете электрической проводки. Поэтому для собственного спокойствия обращайтесь к специалистам, особенно в случае, когда в вашей квартире будут использоваться энергоемкие приборы и мощные электроприемники с реактивной нагрузкой. Проект полного электроснабжения вашего дома они рассчитают без особых проблем, вам останется только воплотить его в жизнь.

strmnt.com

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
  Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их)
• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
  Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Расчёт длины кабеля

Длину необходимых кабелей нужно промерить рулеткой от мест расстановки розеток и светильников квартиры до щита. Если вы делаете проводку для отдельной электроточки это сделать несложно. Однако если вы делаете проводку для всей квартиры с несколькими группами вам нужно предварительно нарисовать схему электропроводки с обозначением на схеме групп проводки и трасса прокладки кабелей.

К полученной длине кабеля нужно прибавить 10%-15% для запаса. Для правильного выбора трассировки кабеля нужно помнить о правилах монтажа электропроводки.

Пример

Для примера проведём расчёт электропроводки в квартире для новой стиральной машины. Я выбрал для примера, стиральную машину Bosch WAN20060OE. Её максимальная потребляемая мощность 2300 Вт. Для стиральной машины нужно сделать отдельную группу со своим автоматом защиты и УЗО. Отдельная группа защиты означает, что розетка стиральной машины должна питаться электрическим кабелем, идущим от квартирного щита и защищаться отдельным автоматом защиты и желательно, отдельным УЗО.

Расчёт по току:

Делим 2300 Вт на 220 Вольт и получаем силу тока цепи равную 10,45 Ампер. Здесь округляем в меньшую сторону, так как напряжение может быть 220-230 В. Получаем ток данной цепи 10 Ампер. По таблице смотрим сечение кабеля. Оно равно 2,5 мм2, для меди. Алюминиевый кабель  в рассмотрение не берем.

Автомат защиты выбираем с запасом на 16 Ампер. УЗО выбираем на рабочий ток 10 или 16 Ампер. Ток срабатывания УЗО 30 мА. Для улучшения эргономии щита, пару автомат защиты+УЗО лучше заменить на дифференциальный автомат защиты (дифавтомат). Он выполнит обе функции защиты. Номинал дифференциального автомата защиты 16 Ампер. Длину необходимого кабеля промеряем рулеткой от места установки розетки до места установки автомата защиты. К этой длине прибавляем 10%.

Всё, расчет электропроводки в квартире для новой стиральной машины проведён.
