Включение света с пульта дистанционного управления

Немного философии

Безусловно, управлять светом не вставая с дивана – интересно и увлекательно… первые минуты использования. На
практике же очень скоро выясняется, что в большинстве случаев это ненужная функция и ей никто не пользуется.
Существуют редкие случаи, когда дистанционное управление светом действительно актуально и приемлемо. Поэтому
не стоит привязывать к пульту всю свою жизнь. Задумайтесь: если за нас все будут делать машины – что же
останется нам? Лежать и тухнуть на диване… с пультом управления от всего… Здравый же смысл говорит: не нужно
совершенствовать то, что и так отлично работает – обычный настенный выключатель! Собственно на этом все.

<?php echo rating_bar(’34id’,5); ?>

Выключатель-приемник

Устройство представляет из себя сенсорный или кнопочный выключатель света, дополнительно оборудованный
приемником радиосигналов. Здесь речь идет как раз о качественном управлении освещением: механическое
включение|выключение и управление с пульта не зависят друг от друга. Подобные выключатели встречаются
у некоторых производителей электроники, в целом – это достаточно редкое решение, реализованное каким-либо
брендом.

Ассортимент подобных устройств невелик, рассмотрим их вкратце.

Из простых устройств можно отметить, например Wookee wk-317e – управление нагрузкой до 500 Вт, радиус
действия пульта (по заявлению продавца) 30 метров. Частота радиосигнала 433,92 мГц – стандартная для большинства
устройств радиоуправления светом. Выключатель достаточно громоздкий и требует нестандартной установочной коробки
(подрозетника). В комплекте идет пульт управления, который по всей видимости, невозможно заменить иным
устройством. К сожалению нет данных о том, необходим ли выключателю нулевой проводник.

Выключатели-приемники от Legrand серия Celiane имеют более расширенные опции – могут управляться не только с пульта.
Прибор имеет функцию полноценного радиореле, может работать с различными передатчиками – пультами в виде обычного
выключателя, датчиками движения и трансляторами интернет-сигнала. Естественно, все эти устройства поставляются
этим же производителем. Некоторые модели приемников поддерживают
функцию диммирования. Из недостатков следует отметить, что это
устройство достаточно сложно найти, а также – выключателю-приемнику необходим нулевой провод. Наличие
нуля может стать серьезным препятствием при монтаже в уже оборудованное место под обычный выключатель (ведь нуль
не предусмотрен).

В процессе поиска мне удалось найти лучшее, на мой взгляд
решение – выключатель с Алиэкспресс Smart Switch. Выключатель
монтируется вместо обычного, нулевой проводник не требуется! Сенсорный выключатель производится в различных
расцветках и может иметь до трех независимых групп управления. К устройству приобретается четырехкнопочный
компактный пульт или иное устройство (подобно Legrand). Стоит особо отметить – четыре кнопки пульта могут
управлять многими группами света и несколькими выключателями, сам выключатель легко программируется на нужную
клавишу. Подробнее об этой модели скоро будет небольшой обзор. Прибор не переводится во включенное состояние
при перебоях с электричеством.

Помимо легранда и “безымянного” китайского устройства встречаются и другие производители, к примеру Brenin
Mount Switch. Этот прибор также может использоваться в составе умного дома – с пультом, различными датчиками и
выключателями. Однако получить грамотную техническую консультацию на их, якобы официальном сайте мне не удалось.
Есть подозрения, что у них нет диллера в России, а сайт сделали какие-то шарлатаны.

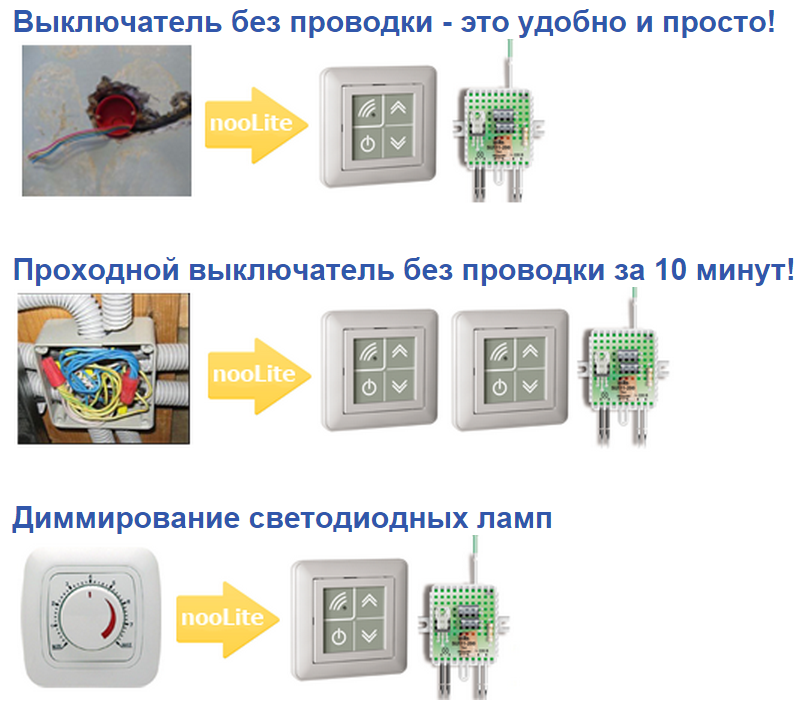

А вот на сайте производителя “умного дома” noolite “Ноотехника” вполне реально получить консультацию грамотного
специалиста. Но, к сожалению у них нет готового решения в виде выключателя-приемника. Однако имеется блок

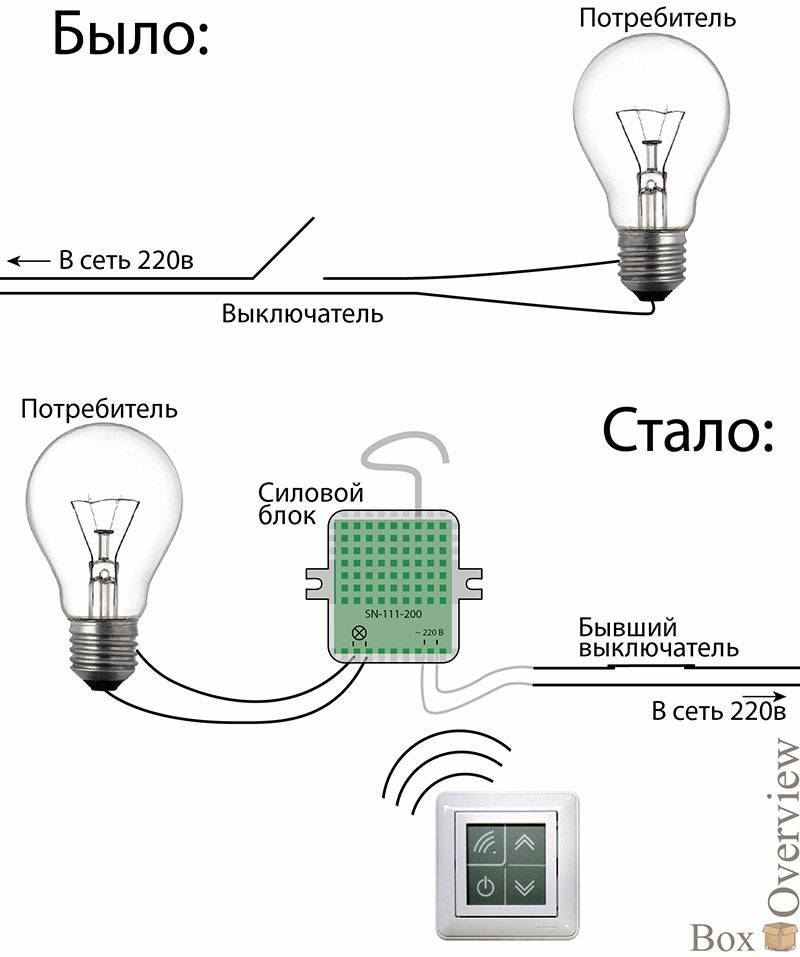

SB-1-100 – подключается в разрыв цепи освещения (ноль не нужен), как и вышеописанные устройства, а также подцепляется
к любому выключателю кнопочного или обычного типа. Сам блок крепится в монтажной коробке под самим выключателем.
Блок совместим со всеми устройствами умного дома noolite – пульты, датчики и беспроводные выключатели. Способен
работать в двух режимах (выбирается при монтаже): релейном, когда у выключателя состояние только вкл. или выкл.
и диммируемом, когда яркость ламп плавно регулируется.

Все описываемые устройства потребляют мизерный ток из цепи даже при выключенном освещении. Поэтому при использовании
энергосберегающих или светодиодных ламп, люстры и светильники необходимо зашунтировать конденсатором 0,1 – 0,2
мкФ. Иначе лампы могут слабо светиться или мигать. Подробнее о свечении и мигании светодиодных ламп

Как правило, шунтирующий конденсатор поставляется вместе с выключателем-приемником.

При помощи вышеописанных устройств очень просто реализуется схема управления светом по принципу проходных
выключателей. Выключатель-приемник подключается вместо стандартного выключателя, а остальные точки управления
реализуются при помощи дистанционных выключателей (передатчиков). Недостаток такой системы – дополнительные
точки управления (передатчики) требуют наличия в них батареек. Ну а неоспоримое достоинство – на передатчики
не нужно тянуть проводку.

Обзор дистанционных включателей

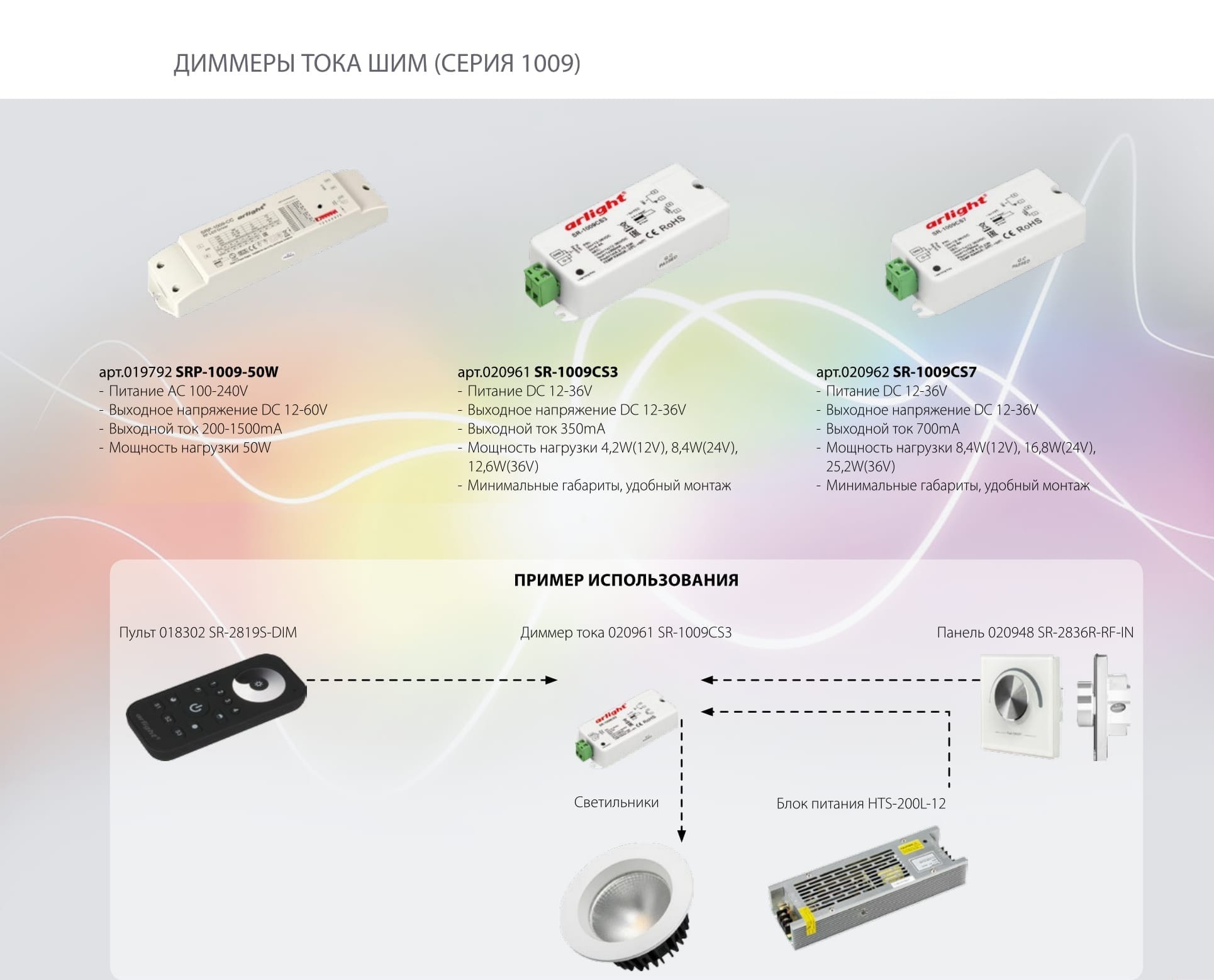

Дистанционное управление яркостью света

Среди наиболее известных на рынке моделей особо выделим выпускаемый в Белоруссии ИК дистанционный переключатель света типа «Сапфир-2503», а также систему с радиоуправляемым каналом марки «Ноотехника Ноолайт». С изделием первой их этих фирм можно ознакомиться на приведённом ниже фото.

ДУ типа «Сапфир-2503»

Ещё один тип беспроводных выключателей и устройств коммутации осветительного оборудования по радиоканалу выпускается таким известным . К ним следует отнести такие распространённые модели, как AWST-8800, AWST-8801, а также переносной брелок «СоСо» AKCT-510 и встраиваемый передатчик AWMT-230.

Модели от двух последних производителей систем дистанционного управления практичнее и удобнее, чем подобные им выключатели с передачей сигнала по ИК каналу. С их помощью удаётся одновременно управлять всем осветительным оборудованием в доме практически из любой его точки (из самых удалённых комнат). Наличие в комплекте этих приборов специальных диммеров существенно расширяет возможности системы и позволяет осуществлять регулировку освещённости внутренних пространств.

Входящие в их состав переносные пульты управления допускают возможность выбора того или иного сценария действий, приводящего к подключению света. Более «продвинутые» изделия от рассмотренных производителей могут содержать в своём составе специальный контроллер RGB, способный выполнять целый ряд операций, а именно:

• Включать освещение по заданному адресу или сразу во всём доме;
• Регулировать уровень яркости свечения ламп;
• В соответствии с заданной программой устанавливать нужное соотношение различных цветовых гамм при светодиодной подсветке с их последовательным перебором.

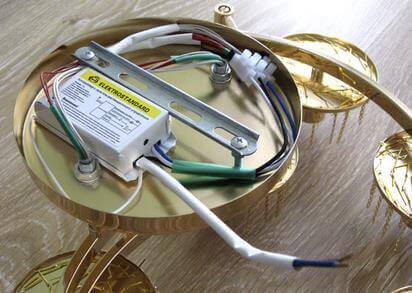

Благодаря довольно компактным размерам электронной части этих устройств дистанционный переключатель допускается размещать внутри стакана люстры или светильника. При управлении с пульта его можно будет переключать по радиоканалу с расстояния примерно 30-ти метров.

Большинство из рассмотренных образцов управляющих систем способно работать с бытовыми потребителями, рассчитанными на мощность до 3,5 кВт. Для их самостоятельного подключения необходимо проделать следующие обязательные операции:

• Сначала выбирается нагрузка с подходящей для данного устройства рабочей мощностью;
• После этого вводным автоматом снимается напряжение с дома или квартиры;
• На завершающей стадии работ в разрыв питающей линии устанавливается ответственный за выключение света силовой блок.

Со всеми деталями подключения конечного исполнительного устройства можно будет ознакомиться в следующем разделе.

Что предлагает рынок?

Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.

Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:

• Fenon TM-75 — выключатель с дистанционным управлением, выполненный из пластика и рассчитанный на напряжение 220 В. К особенностям устройства стоит отнести наличие двух каналов, 30-метровый радиус действия, наличие пульта ДУ и функцию включения с задержкой. К каждому каналу можно подключить по группе осветительных приборов и управлять ими. Беспроводный выключатель Fenon TM-75 можно использовать с люстрами, точечными, светодиодными и трековыми светильниками, а также другими приборами, работающими от 220 Вольт.
• Inted 220V — беспроводный радиовыключатель, предназначенный для крепления на стене. Он имеет одну клавишу и устанавливается в комплексе с приемным блоком. Рабочее напряжение изделия составляет 220 Вольт, а радиус действия 10-50 метров. Крепление беспроводного выключателя света производится с помощью саморезов или на двухсторонний скотч. Корпус выполнен из пластика.
• INTED-1-CH — выключатель света с дистанционным управлением от ДУ. С помощью этой модели можно управлять источниками света дистанционно. Мощность ламп может составлять до 900 Вт, а рабочее напряжение изделия равно220 В. С помощью радиовыключателя можно управлять оборудованием, включать и отключать свет или сигнализацию. В основе изделия лежит приемник и передатчик. Последний имеет вид брелока, имеющего небольшой размер и передающего сигнал на расстояние до 100 м. Корпус изделия не имеет защиты от влаги, поэтому при монтаже на улице необходимо предусмотреть дополнительную защиту.
• Беспроводный сенсорный выключатель с управлением через пульт ДУ. Изделие крепится на стене, отличается небольшими габаритами и выполнено из закаленного стекла и ПВХ. Рабочее напряжение составляет от 110 до 220В, а номинальная мощность — до 300 Вт. В комплектацию входит выключатель, пульт ДУ и болты для крепления аксессуара. Средний цикл жизни составляет 1000 нажатий.
• Inted 220 В на 2 приемника — беспроводный выключатель освещения для крепления на стене. Управление производится с помощью двух клавиш. Корпус выполняется из пластика. Рабочее напряжение составляет 220 В. Количество независимых каналов — 2.
• BAS-IP SH-74 — беспроводный радиовыключатель, имеющий два независимых канала. Управление производится с помощью мобильного телефона на операционной системе Андроид. Для работы необходимо установить приложение BAS. Модель SH-74 применяется для управления лампами накаливания, имеющими мощность до 500 Вт, а также лампочками дневного света (ограничение по мощности — 200 Вт).

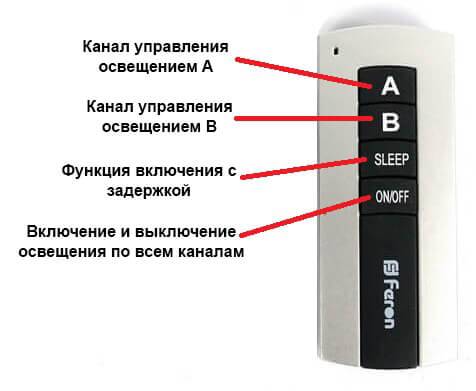

• Feron TM72 — беспроводный выключатель, управляющий освещением на расстоянии до 30 метров. Источники света объединяются на приемный блок, а включение и отключение производится с помощью пульта. В модели TM72 предусмотрено два канала, к каждому из которых можно подключить определенную группу устройств. Изделие имеет большой запас по мощности на один канал (до 1 кВт), что позволяет подключать различные типы источника света. Большим плюсом модели является наличие задержки, равной от 10 до 60 секунд.
• Беспроводный 3-канальный выключатель на 220В Smartbuy предназначен для подключения источников света на три канала с ограничением по мощности до 280 Вт. Номинальное напряжение питания составляет 220 В. Управление производится от пульта ДУ, имеющего диапазон действия, равный 30 метрам.
• Z-Wave CH-408 — радиовыключатель настенного типа, позволяющий программировать различные сценарии управления световыми приборами. При необходимости к нему можно подключить до восьми выключателей. Из дополнительных возможностей стоит выделить управление Z-Wave устройствами (до 80-ти) и удобство настройки вне зависимости от главного контроллера. Устройство питается от двух батареек, при разряде которых подается соответствующий сигнал. Обновление прошивки производится по сети Z-Wave. Максимальное расстояние до контроллера не должно превышать 75 метров. Класс защиты — IP-30.
• Feron TM-76 — беспроводный выключатель освещения, который управляется дистанционно с помощью радиосигнала. Приемник соединяется с источниками света, а пульт ДУ управляет приемным блоком на расстоянии до 30 метров. Модель Feron TM-76 имеет три независимых канала, к каждому из которых можно подключить свою группу осветительных приборов. Управление в этом случае будет производиться раздельно, с помощью пульта. Максимальный запас мощности составляет до 1 кВт, что позволяет подключать лампы различных типов (в том числе и накаливания). Рабочее напряжение составляет 220 В.

В чем различия диммеров

Существует немало параметров, на которые следует обратить внимание при выборе приспособления. Некоторые устройства подходят для большинства разновидностей лампочек, в то время как другие используются только в сочетании с диммироидными. Приобретая выключатели с регулятором яркости, нужно обратить внимание на тип монтажа

Они могут быть для наружной и внутренней установки, а также на DIN-рейках

Приобретая выключатели с регулятором яркости, нужно обратить внимание на тип монтажа. Они могут быть для наружной и внутренней установки, а также на DIN-рейках. Кроме того, такие приспособления различаются в зависимости от способа управления и исполнения

Светорегуляторы подразделяются и по способу регулирования

Кроме того, такие приспособления различаются в зависимости от способа управления и исполнения. Светорегуляторы подразделяются и по способу регулирования.

По типу монтажа

Наружное крепление диммера является наиболее простым. Такие выключатели представляют собой небольшую коробочку, в которой присутствуют все элементы регулятора. Для установки такого типа светорегуляторов нет необходимости высверливать в стене нишу. Коробка может крепиться непосредственно на стену.

Наружные светорегуляторы наиболее часто используется при обустройстве системы освещения в промышленных помещениях, где красота дизайна не является приоритетом. Кроме того, такие устройства используются при оформлении интерьера в урбанистическом и других стилях, когда наружная проводка подчеркивает замысел дизайнера.

Внутренние диммеры бывают 2 типов. К первому относятся устройства, представляющие собой коробку, установка которой требует высверливания ниши. После монтажа верхняя часть коробки не выступает над поверхностью стены. Ко второму типу относятся приспособления, предназначенные для подключения точечных светильников, в которых присутствуют светодиодные лампочки. Такие устройства отличаются небольшими размерами и крепятся при монтаже проводки. Данные портативные диммеры имеют дистанционное управление.

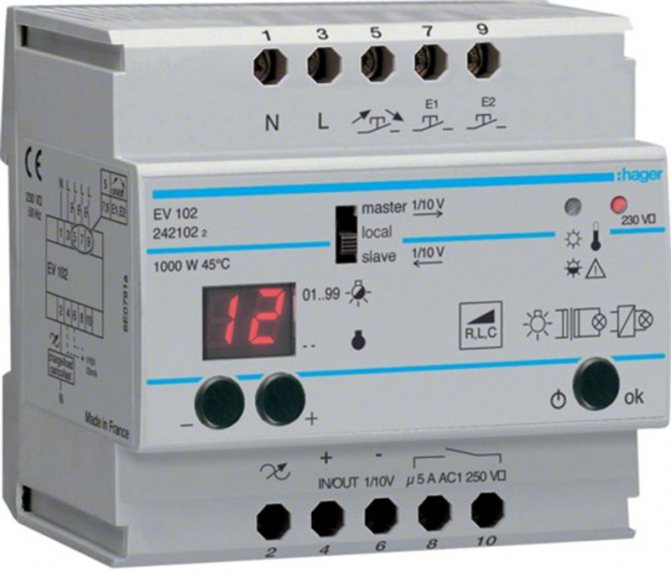

Модульный светорегулятор для светодиодных ламп устанавливается на DIN-рейках. Устанавливается данный диммер в распределительных щитках, но может применяться и для регулировки освещения и создания световых эффектов. Такие устройства используются при создании системы «Умный дом». Установка светорегулятора выполняется в монтажную коробку. Диммер управляется пультом дистанционного управления, т.к. он не выходит на поверхность.

По исполнению

В зависимости от типа исполнения регуляторы яркости света могут быть:

• поворотно-нажимными;
• поворотными;
• кнопочными;
• сенсорными.

К самым простым вариантам относится поворотный тип диммера. Он отличается простым функционалом. Регуляция яркости осуществляется за счет круглой поворотной шашки или ручки. Ее вращение происходит по и против часовой стрелки.

Поворотно-нажимной тип почти не отличается от поворотного. При одном нажатии свет загорается с той яркостью, которая была выставлена в последний раз. Поворотный рычаг или шашка используется для регулировки яркости.

Кнопочный тип внешне похож на стандартный выключатель. На регуляторе присутствуют 1 или 2 кнопки. Нажимая на них, можно быстро установить необходимую яркость. Такая конструкция является простой и надежной, но выглядит современной.

Сенсорные диммеры являются наиболее технологичными. Их дизайн может быть самым разным. Сенсор может быть ровным, представлен кружком и т.д. Приборы могут быть использованы при оформлении большинства вариантов интерьеров. Выглядят такие диммеры красиво, но при поломке нередко требуется менять прибор.

По способу регулировки

Диммеры переменного тока подразделяются по принципу регулирования работы. Диммер с отсечкой по переднему фронту – самый дешевый и распространенный. Схема его проста: внутри на нагрузку происходит подача только полуволны, в то время как ее начало срезается. На лампочку подается нагрузка с заданной амплитудой, а затем наблюдается ее затухание, когда синусоида проходит через ноль.

Второй вариант – диммер с отсечкой по заднему фронту. В этом случае регуляция яркости происходит не с «нуля», а в заданном диапазоне. Кроме того, в отдельный класс выделяются светильники с уже установленными регуляторами. Они регулируются за счет кнопок или пульта.

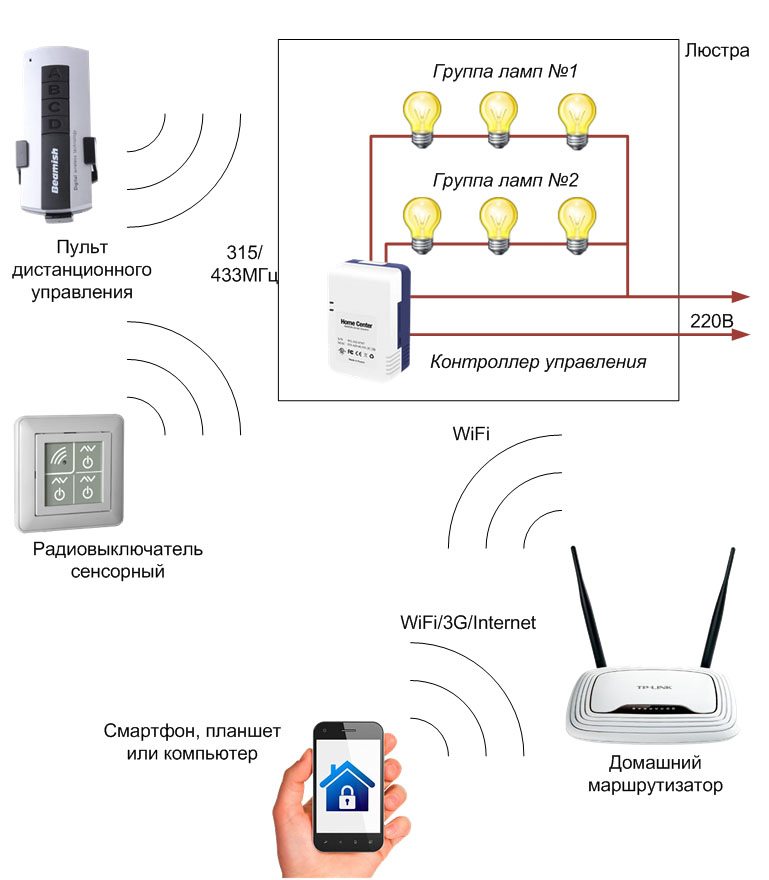

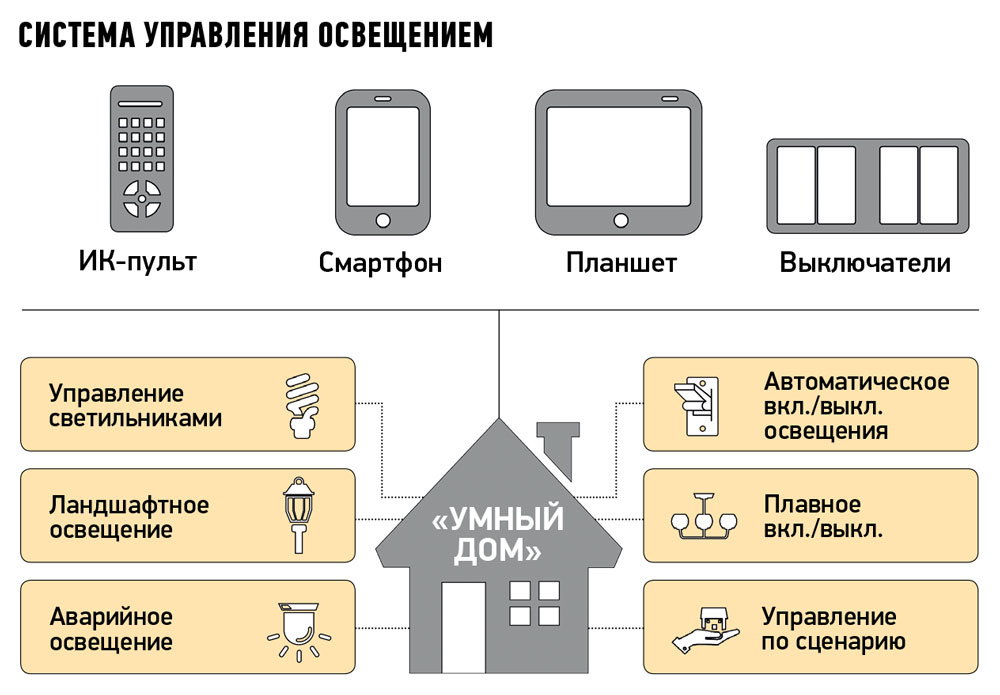

Системы дистанционного управления освещением

Пульт+контроллер

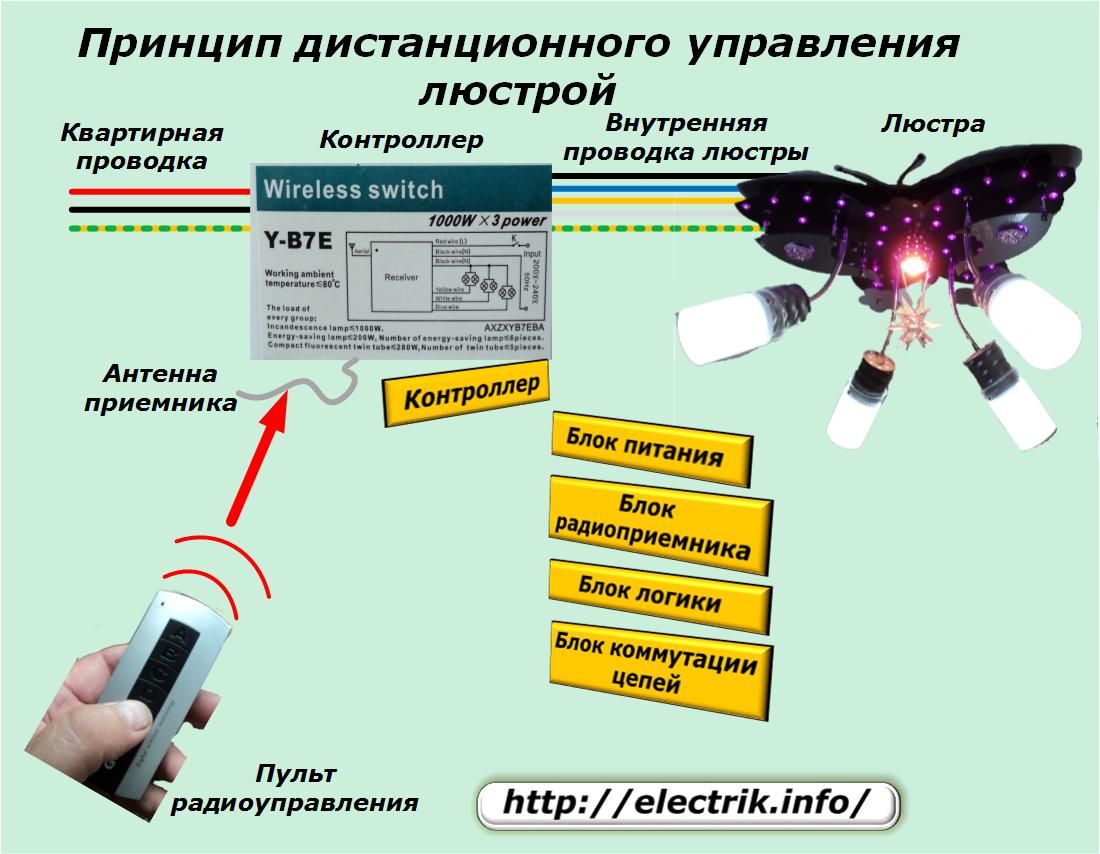

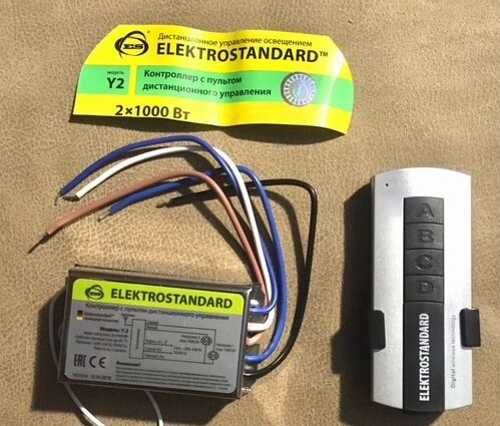

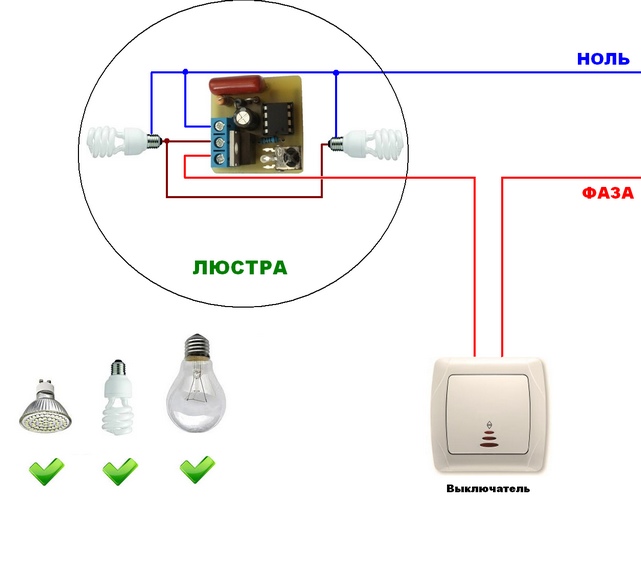

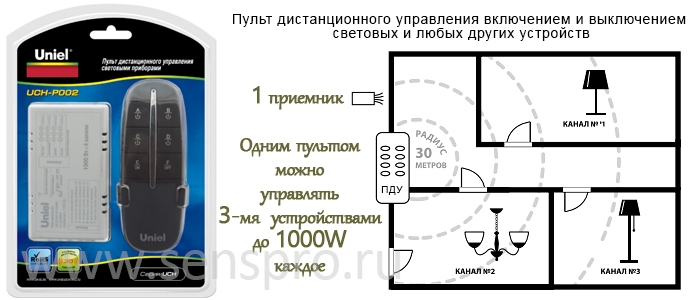

Итак, начнем с самого распространенного типа — это пульт и радиоконтроллер на одну, две или три группы потребителей (лампы).

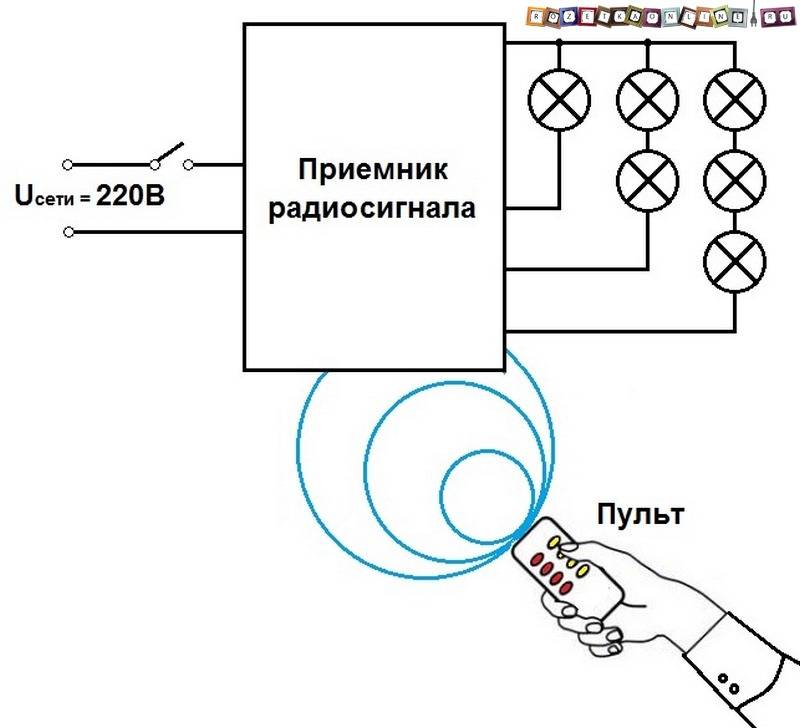

На рисунке представлен типичный тандем дистанционного управления. Как видно из характеристик, максимальная нагрузка источников освещения не должна превышать 1000 Вт. Дистанционный контролер способен управлять тремя нагрузками независимо друг от друга. Четвертая кнопка на пульте управляет тремя нагрузками одновременно, все включить или все выключить. Модуль имеет небольшой размер, и есть возможность смонтировать его непосредственно в люстре.

Управление светом по радиоканалу удобно тем, что распространению сигнала мало что мешает. Включение и выключение можно производить из другой комнаты. Данный коммутатор позволяет включать совместную нагрузку разные типы ламп, таких как лампы накаливания, экономные люминесцентные лампы, светодиодные, галогеновые. Однако он не предусматривает диммирование — плавное изменение яркости свечения источников освещения. Для изменения яркости посредством радио управления разработаны специальные контроллеры.

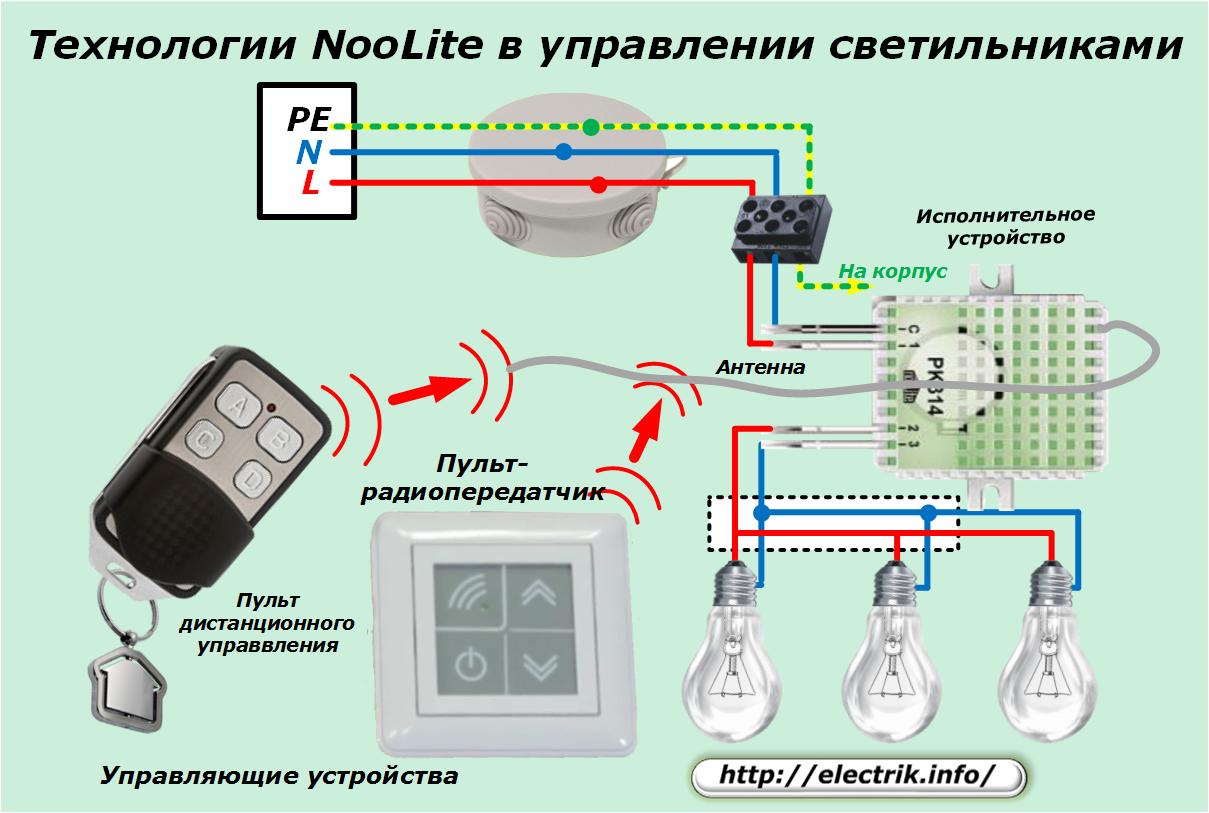

Устройство производства «nooLite» снабжены умным контролером, который определяет вид нагрузки и возможность дистанционного управления яркостью источника света.

Учтите, не все модели компактных люминесцентных и светодиодных ламп позволяют регулировать яркость светового потока. Подробнее ознакомится с регулируемыми устройствами можете в нашем обзоре про диммируемые светодиодные лампы.

Установка радиодиммера ни чем не отличается от предыдущего устройства и под силу любому ознакомившемуся с инструкцией. Ознакомиться с краткой характеристикой системы вы можете в данном видео:

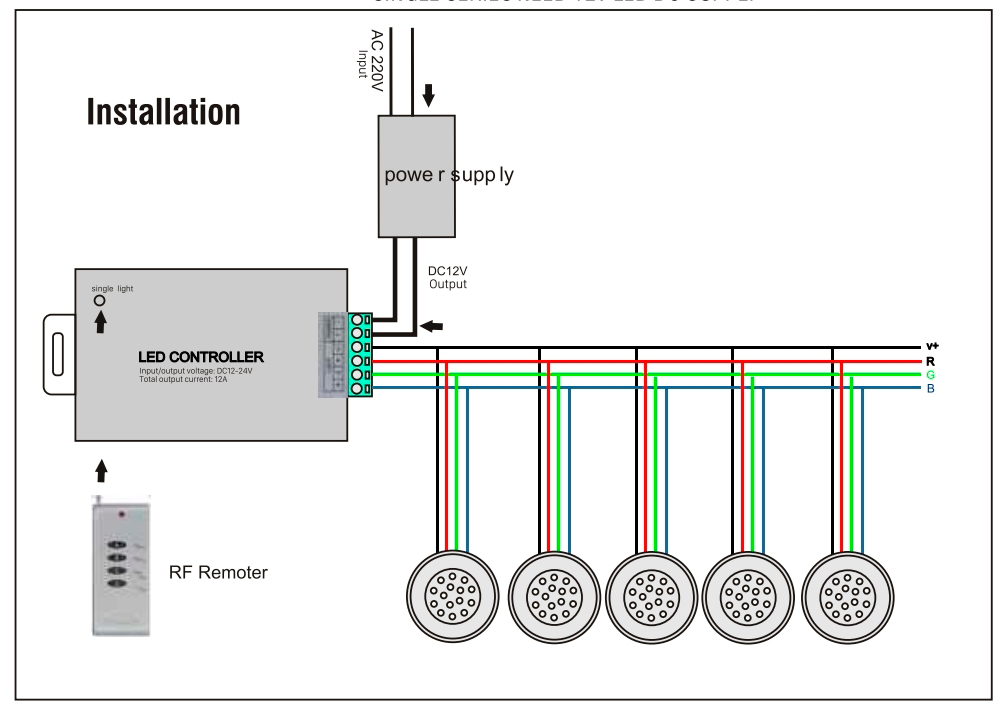

RGB контроллер

Для более новых источников света, таких как светодиодные ленты, разработаны специальные контролеры, позволяющие регулировать не только яркость освещения, но и выбирать диапазон свечения.

Это очень полезно для эмоционального «релакса» или выделения определенного настроя композиции. Такой тип дистанционного управления светодиодной лентой позволяет придавать интерьеру каждый раз неповторимую изюминку, что видно на фото ниже:

Создание такого типа освещения под силу любому мастеру на все руки, все компоненты можно приобрести в ближайшем магазине радио или электротоваров. О том, как выбрать контроллер для светодиодной ленты, мы рассказали в отдельной статье.

Также появились интересные новинки так сказать игрушки, управление освещением через WIFI и специальное приложение для смартфона. Про дистанционное управление светом через пульт Wifi или приложение для телефона вы можете узнать больше, просмотрев данное видео:

Готовые устройства для управления освещением в доме и квартире это хорошо, но они не всегда адекватно стоят, или не совсем то, что нужно, имеют низкий функционал

Идя в ногу со временем, домашним мастерам стоит обратить внимание на микроконтроллеры, о которых мы расскажем далее

Контроллер Arduino

На сегодняшний день существует замечательная система для самостоятельных разработок на базе недорогого микроконтроллера Аtmega, с адаптированным кодом и готовыми библиотеками, а также большим сообществом, которое с радостью поможет. Этот проект называется ARDUINO.

На первом этапе потребуется небольшое вложение и много времени в поисках и вникании в тему. В дальнейшем освоив азы и поняв принцип программирования, вы сможете создавать на основе готовых модулей любое задуманное устройство. В видео ниже автор рассказывает принцип построения и программирования контролера ARDUINO для управления через инфракрасный порт.

Совет от нашего портала — прежде чем что-то начинать делать, нужно иметь представление о конечной цели, иначе от возможностей и принципов реализации, голова может пойти кругом и усилия рассеются, не достигнув желаемого. Удачи в ваших будущих проектах. Надеемся вам понравилась наша статья о том, как сделать дистанционное управление освещением своими руками и какие бывают системы для реализации данного проекта.

Похожие материалы:

Виды беспроводных выключателей

Сенсорный беспроводной выключатель Беспроводные выключатели для света классифицируются по нескольким параметрам.

По способу управления существуют модели:

• с контролем системы освещения механическими кнопками;
• с сенсорным управлением: коммутация осуществляется пальцами, человеческое тело изменяет электростатическое поле конденсатора, что запускает коммутационную схему; сенсорные модели рассчитаны на 100 тыс. циклов;
• с двухкнопочным пультом ДУ: на выключатель после удерживания кнопки в течение 0,1-1 сек подаются цифровые сигналы, одна кнопка предназначена для включения и регулировки яркости, вторая – для отключения и понижения интенсивности света;
• с Wi-Fi-датчиками: принцип работы – появление импульса после команды с удаленного устройства, частота сигнала составляет 2,4-5 ГГц.

Также классификация производится:

• По количеству каналов в системе. Дистанционный прибор может управлять от 1 до 8 группами светильников вне зависимости от количества лампочек. Многоканальный гаджет позволяет регулировать освещение в квартире или доме, но запоминает адрес «своего» битрейта, т.е. пульта.
• По наличию диммера. Плавная регулировка в бюджетных моделях отсутствует. Умные выключатели с диммерами могут отключать и активировать лампочки, регулировать интенсивность и яркость светового потока.

Уличное освещение

При наличии большого участка возле жилого дома возникает потребность в обеспечении автоматического управления уличным освещением. Чаще всего устанавливают два распределительных шкафа, с помощью которых управляют светом – на входе во двор и в доме. При этом, они должны работать параллельно, без привязки друг к другу.

Подключать все фонари и точки освещения согласно установленной схемы к двум шкафам выйдет достаточно неэкономно. Поэтому чаще всего к распределительному шкафу на входе во двор подключают несколько основных фонарей, для возможности видимости прохода к дому. А основное освещение и прочие системы подключены в распределительный шкаф, находящийся в доме.

После размещения всех кабелей, каждый осветительный прибор можно обеспечить специальным датчиком, подающим команду для дистанционного управления. Таким образом, с помощью пульта возможно будет управлять каждым фонарем отдельно.

Более целесообразным использование пульта дистанционного управления будет при использовании осветительных приборов, снабженных солнечными батареями. В данном случае отпадает необходимость в покупке и прокладывании большого количества кабелей, а также не нужно устанавливать распределительный щит.

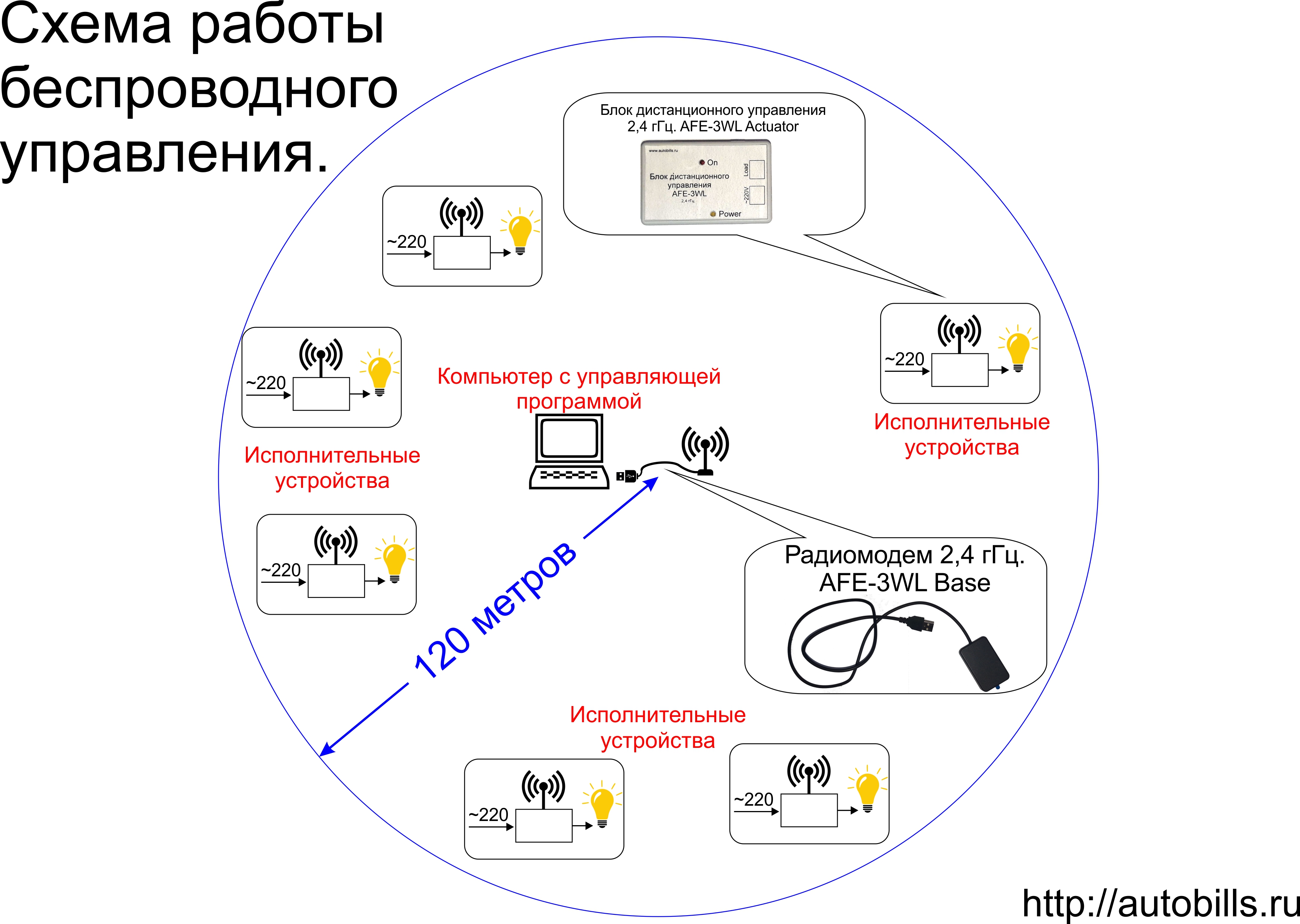

Также существует возможность управлять светом на улице при помощи компьютера и сети wi-fi. Если участок большого размера – в центре него устанавливают шкаф с роутером для передачи данных

Очень важно при этом, чтобы роутер охватывал весь участок. На каждый прибор освещения устанавливается специальный блок, который имеет встроенный модуль wi-fi. После недлительного запуска программы специалистом – мы можем управлять светом самостоятельно

После недлительного запуска программы специалистом – мы можем управлять светом самостоятельно.

Если покупать все перечисленные варианты по отдельности и самостоятельно их устанавливать – выйдет достаточно дорогое удовольствие. При большом покрытии освещения и желании использовать различные программы света – яркий, приглушенный, мерцающий, оптимальным будет обращение к профессионалам. Они смогут дать дельные советы по установке и использованию любых видов подсветки, а также предоставят гарантию на используемые материалы.

Рассмотрев данную тему более подробно – теперь уже не кажется, что фильмы о будущем так уж фантастичны. Кто знает – быть может в скором времени нас ждут персональные автомобили в небе, а роботизированные системы уже давно окружили нас своей заботой.

Изучив варианты освещения на улице, в доме, в квартире, в комнате и даже управление одной лампочкой из нескольких мест – можно с уверенностью сказать, что с подобными вариантами наша жизнь становится ярче и интереснее.

https://youtube.com/watch?v=IEb2-XXgUvk

Как выбрать исполнительный блок

Связь между приборами различных модификаций может осуществляться по разным протоколам. Совместная работа радиовыключателя и пульта возможна только при их совместимости, что зависит от производителя и серии продукта.

Нагрузка

Подбор силового блока производится в зависимости от характера нагрузки. Мощность прибора, указываемая как максимальная, соответствует нагрузке от лампочек накаливания и галогенных на 220 В. Для источников света, подключаемых через трансформатор, используют понижающий коэффициент:

• 0,7 — для низковольтных «галогенок»;
• 0,5 — для люминесцентных ламп.

Труднее определить реальную нагрузку от энергосберегающих ламп, в силу их большого стартового тока. Простой метод, не исключающий перегрузку и спекание контактов — сделать трехкратный запас по мощности. Гарантированный способ защиты от неприятностей — применение специального модуля, предназначенного для работы с LED и энергосберегающими лампами, или с возможностью подсоединения внешнего реле мощности.

Размещение

Допустимая коммутируемая мощность блоков связана с их габаритами. Радиореле для нагрузки в 200–300 Вт свободно уместится во многих светильниках — по размерам оно не больше спичечного коробка. Модули, рассчитанные на 3–5 кВт, оснащаются радиаторами охлаждения и значительно больше по размерам, но имеют плоскую компоновку и легко прячутся в пространстве за панелями.

Отдельные серии приборов выпускаются в REG-корпусах для закрепления на DIN-рейках с возможным подсоединением внешней антенны. Для работы во влажных условиях предназначены приемные блоки с повышенной защитой (IP65).

Кроме команд от пультов, силовые модули способны работать от сигналов с датчиков освещения и движения, оснащенных радиоканалом. Производители оборудования для дистанционного управления светом предлагают и готовые наборы с типовыми решениями, упрощающими выбор подходящих устройств. Самый элементарный вариант — втыкаемый в розетку радиоадаптер, вообще не требующий монтажа.

Конструктивное исполнение

По конструктивному исполнению и особенностям применения диммируемые выключатели света делятся на две группы:

• Модульного исполнения;
• Предназначенные для монтажа вместо обычных выключателей.

Модульные выключатели не предназначены для бытового использования и монтируются в силовых щитах. Обычно ими осуществляют диммирование подъездного освещения.

Наиболее распространенная конструкция модульных устройств имеет кнопочное регулирование яркости освещения. Однократное нажатие на кнопку включает либо выключает освещение, а продолжительное (более 5 секунд) позволяет войти в режим регулировки и установить желаемый уровень напряжения на выходе.

Некоторые модели имеют дополнительную регулировку максимального и минимального значений напряжения.

Бытовые регулируемые выключатели имеют большое разнообразие вариантов исполнения. В основной своей массе они предназначены для установки в стандартные монтажные коробки для обычных выключателей, поэтому нет необходимости прибегать к особым мерам по монтажу.

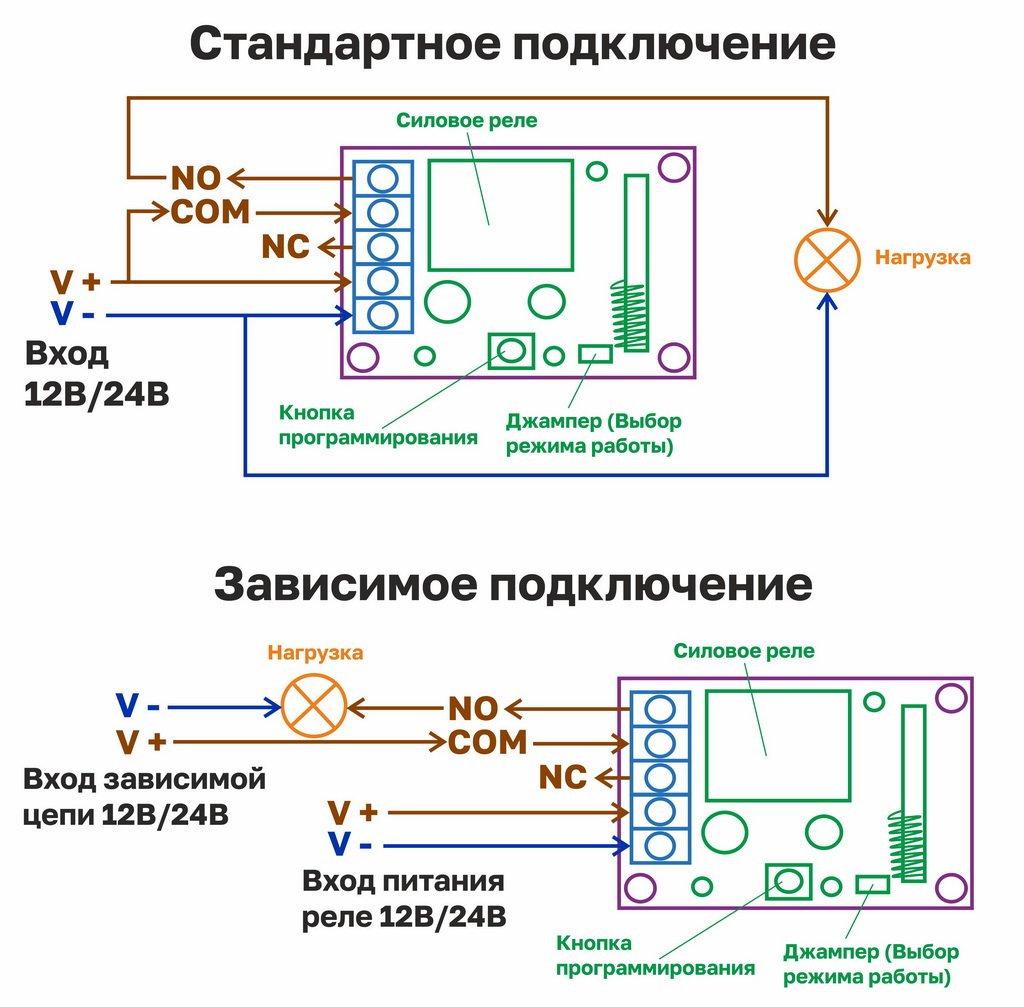

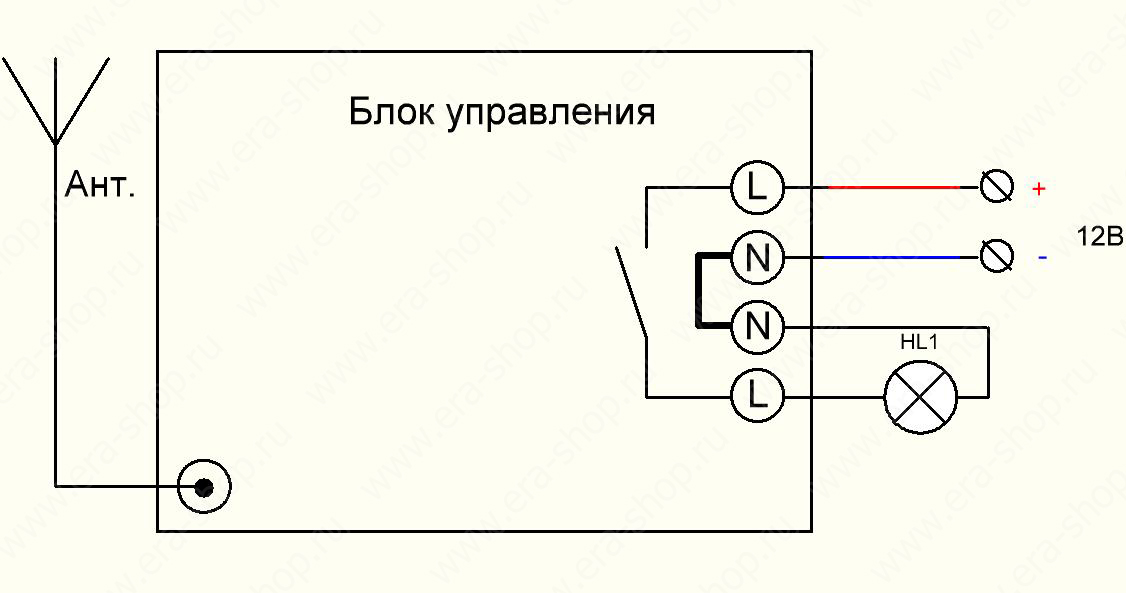

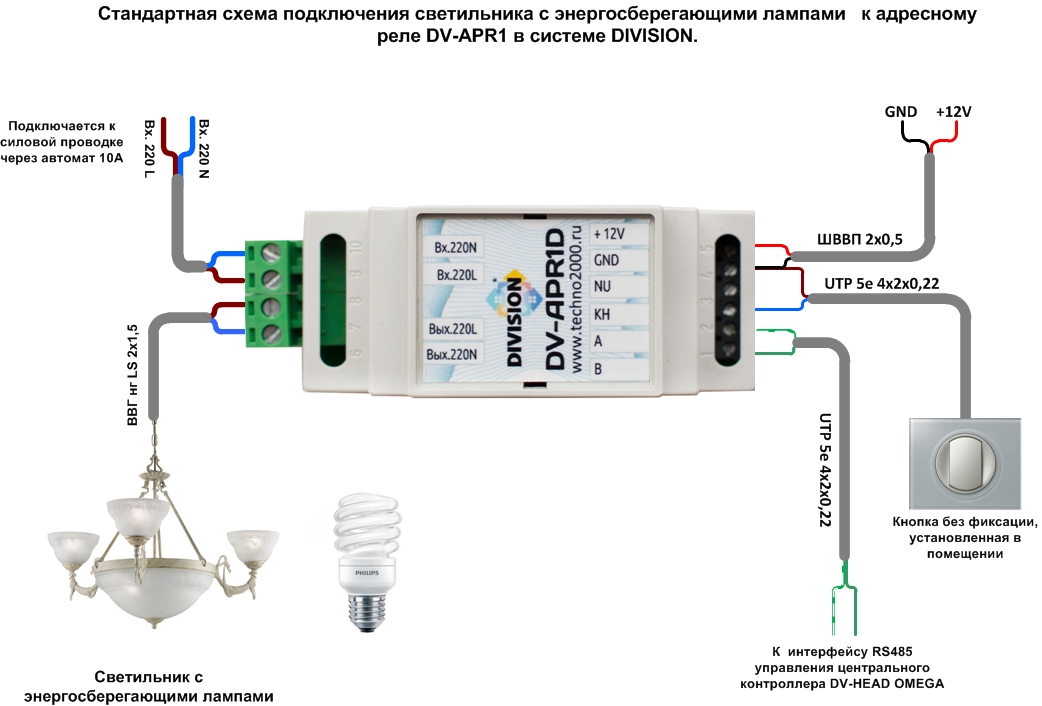

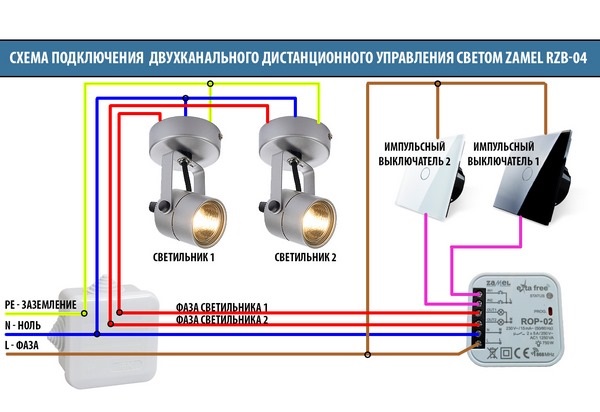

Подключение дистанционных выключателей

Схема монтажа подобных устройств часто зависит от лампочек, с которыми предстоит работать прибору, а также от других факторов, поэтому перед началом сборки следует тщательно изучить инструкцию, прилагаемую к модели.

Как правило, изделия рассчитаны на стандартное напряжение 220 вольт, однако при специфических требованиях светильника этот показатель может быть занижен.

При подключении любой модели выключателя с дистанционным пультом требуется соблюдать правила безопасности. Запрещается прикасаться к оголенным проводам, не отключив питание

Если система включает в себя прибор, понижающий напряжение, первоначально требуется смонтировать блок управления, а уже затем трансформатор. При нажатии кнопки на ДУ-пульте силовой блок подает питание либо непосредственно на лампочку, либо на понижающий трансформатор (в зависимости от источника света). Чаще всего подобная схема применяется при освещении комнат светодиодами.

В зависимости от модели, силовой блок может иметь один или несколько каналов: последний вариант позволяет одновременно управлять сразу несколькими приспособлениями.

Специалисты рекомендуют подключать дистанционное устройство через традиционный механический выключатель, которым можно будет воспользоваться, если аппарат с дистанционным управлением выйдет из строя.

Настройка интернет-сети и Wi-Fi

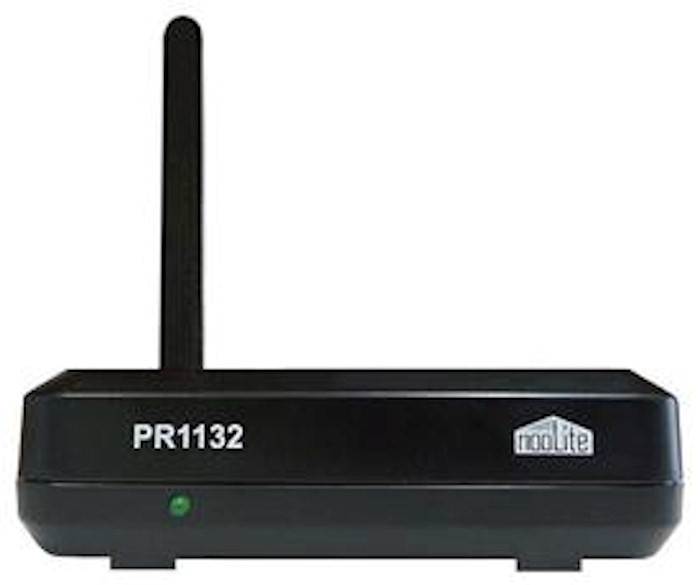

Один из видов шлюзов сети

Если система содержит в составе общую док-станцию, то ее необходимо подключить к домашнему сетевому роутеру, через идущий в комплекте кабель или, после уже первоначальной установки параметров, с помощью WIFI.

Само изменение конфигурации производится посредством web интерфейса с компьютера или телефона. В документации указан адрес, к которому необходимо сделать первоначальное обращение, далее достаточно модифицировать параметры на экране и сохранять их, чтобы они стали действовать.

Если выключатель или силовой модуль один и он обладает непосредственной возможностью подключения к нему клиентов WIFI, то параметры по умолчанию для сетевого контакта можно найти в инструкции, а уже присоединившись к нему произвести настройку в пределах его универсальности.

Док-станция даст не только возможность контролировать приборы-потребители из рядом находящегося телефона, но и управлять ими или освещением со смартфона через сеть интернет.

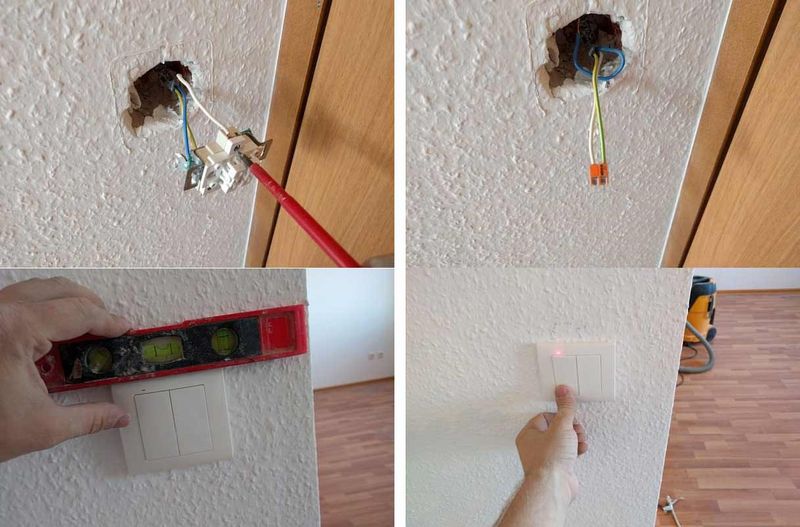

Монтаж дистанционного выключателя

Монтаж радиокнопки

Само размещение дистанционного выключателя зависит от его типа. В случаях, когда используется радиокнопка плюс силовой модуль, то сам блок коммутации монтируется на разрыв линии (вернее, проводники сначала подключается к нему, а уже от него идут к потребителю), а прибор включения крепится любым удобным случаем, к нужному месту.

Если же используется сенсорный контакт с возможностью радиоуправления, то его необходимо установить на подготовленную площадку (или выемку), куда приводится питающий кабель от щитка и линия потребителя тока.

Установка ПО на смартфон

Программное обеспечение для смартфонов Android или iOS, а также компьютеров, управляющее устройствами контроля питания или светом, можно найти как в Google Play, так и на сайте изготовителя. Использовать специальное программное обеспечение не обязательно – возможно, хватит и функций web интерфейса, характерных для таких приборов.
