Пояснения к расчету
Схема соединения обычно отмечена на самом конденсаторе, и может обозначаться либо звёздой, либо треугольником. Как правило, это две разные формы, ёмкость которых рассчитывается, по- разному:
| Схема подключения рабочего и пускового конденсатора при разных способах подключения обмоток | Расчетные зависимости |
|---|---|
| Ср = 2800*I/U; I = P/(√3*U*η*cosϕ) |
Ср – емкость рабочего конденсатора
Ср = 4800*I/U; I = P/(√3*U*η*cosϕ)
Ср – емкость рабочего конденсатора
Сп = 2,5*Ср, где Сп – емкость пускового конденсатора при любом способе подключения
Расшифровка обозначений:
Ср – емкость рабочего конденсатора, мкФ Сп – емкость пускового конденсатора, мкФ I – ток, А U – напряжение в сети, В η – КПД двигателя в %, деленных на 100 cosϕ – коэффициент мощности
Полученные результаты расчета используются для подбора конденсаторов нужных номиналов. Номинала именно расчетного значения вряд ли можно будет найти, поэтому правила подбора следующие:
- если расчетное значение точно попало в существующий номинал, то в этом случае повезло – берете именно такой.
- если совпадения нет, то рекомендуется выбирать емкость ближайшего нижнего номинального значения. Выбирать выше не следует (особенно для рабочих конденсаторов), так как существует вероятность значительного возрастания рабочих токов и перегрева обмоток.
- По напряжению конденсаторы обязательно подбираются с номиналом не менее, чем в 1,5 раза выше напряжения сети, поскольку в момент пуска напряжение на самом конденсаторе всегда повышенное. Например, для однофазного напряжения 220 В рабочее напряжение конденсатора должно быть не менее 360 В, а по опыту электриков даже не менее 400 В.
Ниже мы приведем таблицу номинальных значений конденсаторов серий СВВ60 и СВВ65. Эти конденсаторы чаще всего применяют при подключении асинхронных двигателей. Серия СВВ65 отличается от серии СВВ60 металлическим корпусом. В качестве пусковых часто применяют электролитические конденсаторы серии CD60. Причем опытные профессионалы не рекомендуют использовать их в качестве рабочих, поскольку продолжительные время работы быстро выводит их из строя.
| Полипропиленовые пленочные конденсаторы серий СВВ60 и СВВ65 | Электролитические неполярные конденсаторы серии CD60 | |
|---|---|---|
| Изображение | ||
| Номинальное рабочее напряжение, В | 400; 450; 630 | 220-275; 300; 450 |
| Номинальный ряд, мкФ | 1,5; 2,0; 2,5; 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8,0; 10; 12; 14; 15; 16; 20; 25; 30; 35; 40; 45; 50; 60; 65; 70; 75; 80; 85; 90; 100; 120; 150 | 5; 10; 15; 20; 25; 50; 75; 100; 150; 200; 250; 300; 350; 400; 450; 500; 600; 700; 800; 1000; 1200; 1500 |
Иногда бывает рациональнее использовать два и более конденсатора, чтобы получить нужную емкость. При этом они могут быть соединены последовательно или параллельно. При параллельном соединении результирующая емкость будет складываться, при последовательном она будет меньше емкости любого из конденсаторов. Для расчета данного соединения мы также подготовили для вас специальный калькулятор.
Промывка и чистка компрессора кондиционера автомобиля
В замкнутую систему не проникают пыль и влага. Но такое случается:
- кондиционер может разгерметизироваться, тогда внутрь попадает грязь;
- поршни изнашиваются, стружка начинает циркулировать по контуру;
- владелец дозаправил неправильное масло, оно вступило в реакцию с рабочей жидкостью, образовались хлопья.
В перечисленных случаях нужно промыть и почистить климатическую технику.
Простому автолюбителю делать это не стоит по нескольким причинам:
- нет необходимого оборудования;
- не каждый знает сложнейшую технологию чистки узла;
- можно отравиться токсичными веществами разложения фреона.
Оцените свои возможности, отгоните машину в автомастерскую.
Физические величины, используемые в маркировке емкости керамических конденсаторов
Для определения величины емкости в международной системе единиц (СИ) используется Фарад (Ф, F). Для стандартной электрической схемы это слишком большая величина, поэтому в маркировке бытовых конденсаторов используются более мелкие единицы.
Таблица единиц емкости, применяемых для бытовых керамических конденсаторов
| Наименование единицы | Варианты обозначений | Степень по отношению к Фараду | |
| Микрофарад | Microfarad | мкФ, µF, uF, mF | 10-6F |
| Нанофарад | Nanofarad | нФ, nF | 10-9F |
| Пикофарад | Picofarad | пФ, pF, mmF, uuF | 10-12F |
Редко применяется внемаркировочная единица миллифарад – 1 мФ (10-3Ф).
Специфика схем с конденсаторами
Когда подбирают типы включения электромашин при помощи пусковых и рабочих двухполюсников к сети 220 вольт, то выделяют следующие:
- включение в «треугольник»;
- подсоединение в «звезду».
К сведению. Какие отличия между пусковыми и рабочими двухполюсниками? «Пусковыми» называются элементы, применяемые только для запуска, а «рабочими» – используемые в работе постоянно.
В применении емкостных элементов, при подключении 3-х фазного мотора к сети 380 вольт, нет необходимости.
Схемы включения в однофазную сеть
При монтаже однофазного мотора в однофазную линию его запуск осуществляют, используя дополнительную обмотку. Такой двигатель имеет три вывода:
- от рабочей катушки;
- от дополнительной;
- общий вывод для обеих обмоток.
Когда отсутствует маркировка, катушки «прозваниваются» тестером для определения правильности подсоединения.
Тип сборки «Треугольник»
Для присоединения асинхронной трёхфазной машины в однофазную линию возможно применение соединения «треугольник». Пусковая емкость включается согласно схеме.
Тип сборки «Звезда»
Аналогичный принцип сборки цепи запуска 3-х фазного двигателя, обмотки которого соединены «звездой». Когда есть возможность самостоятельно выполнить такое соединение обмоток, то его осуществляют на клеммнике.
Проверка работоспособности
Как проверить работоспособность двигателя путем визуального осмотра?
Ниже перечислены дефекты, которые сигнализируют о возможных проблемах с двигателем, их причиной могла стать неправильная эксплуатация или перегрузка:
- Сломанная опора или монтажные щели.
- В середине мотора потемнела краска (указывает на перегревание).
- Через щели в корпусе внутрь устройства втянуты сторонние вещества.
Чтобы проверить работоспособность двигателя, следует включить его сначала на 1 минуту, а затем дать поработать около 15 минут.
Если после этого двигатель окажется горячим, то:
- Возможно, подшипники загрязнились, зажались или просто износились.
- Причина может быть в слишком высокой емкости конденсатора.
Отключите конденсатор, и запустите мотор вручную: если он перестанет нагреваться – необходимо уменьшить конденсаторную емкость.
Особенности хранения
Танталовые конденсаторы способны сохранять рабочие характеристики в течение длительного времени. При соблюдении нужного режима (температура до +40°, относительная влажность 60%) конденсатор при длительном хранении теряет способность к пайке, сохраняя другие рабочие характеристики.
Общие рекомендации по продлению срока службы танталового конденсатора и повышению безопасности его эксплуатации:
- Соблюдение требований техпроцессов;
- Многоступенчатый контроль качества продукции;
- Соблюдение условий хранения;
- Выполнение требований к организации рабочего места для монтажа устройств на плату;
- Соблюдение рекомендуемого температурного режима пайки;
- Правильный выбор безопасных рабочих режимов;
- Соблюдение требований по эксплуатации.
Механизм и строение
Состав керамического BaTiO3 является совокупностью, составленной из микрокристаллов от 1 до 20 миллиметрового в диаметре. Этот микрокристалл называют частицей, и состоит из кристаллической структуры, которая показана на рис. 1 и 2. Частица разделена на много доменов при температуре ниже Точки Кюри. Кристаллические оси выровнены в одном направлении в пределах домена, таким образом, как и спонтанная поляризация. При нагревании до Точки Кюри и выше кристаллическая структура BaTiO3 изменяется от четырехугольной до кубической. Тогда, спонтанные поляризационные и доменные стены исчезают (пропадают).
Когда BaTiO3 находится в охлажденном состоянии (ниже Точки Кюри), ее кристаллическая структура поворачивается от кубической до четырехугольной, отрезки примерно до 1 % вдоль оси C и вдоль других осей – сокращаются. Тогда появляются спонтанные поляризационные и доменные стены. В то же время от воздействия «из вне» частицы искажаются. В этой стадии генерируются много мелких доменных стен, и направление спонтанной поляризации в каждом домене легко полностью изменить, даже малыми (низкими) электрическими полями. Так как диэлектрическая постоянная – пропорциональна сумме инверсии спонтанной поляризации к единице объема, наблюдается большая емкость.
Когда конденсаторы хранятся (применяются) без нагрузки при температурах ниже Точки Кюри размер беспорядочно ориентированных доменов становится большим, и они (домены) постепенно сдвигаются к устойчивому энергетическому состоянию (Рис. 3, 90 доменов). Это также облегчает сбор остаточного напряжения при кристаллическом искажении.
Кроме того, перемещение пространственных зарядов (ионы с низкой подвижностью, свободные точки кристаллической решетки и т.д.) в пределах доменной стены приводит к поляризации пространственного заряда. Эта поляризация пространственного заряда неблагоприятно воздействует на спонтанную поляризацию, преграждая ее инверсию.
Другими словами, временный переход от генерации спонтанной поляризации (спонтанная поляризация постепенно перестраивается к более устойчивому состоянию) к инверсии затруднена появлением поляризации пространственного заряда. В этом состоянии более высокое электрическое поле необходимо, чтобы полностью изменить спонтанную поляризацию в доменах, которые в свою очередь могут быть полностью изменены низким уменьшением электрического поля и снижениями емкости. Это, как полагают и есть механизм старения.
Однако, микротекстура кристаллической решетки возвращается в исходное состояние при нагревании до температуры выше Точки Кюри, в которой старение решетки начинается снова и снова. Вообще емкость многослойного керамического конденсатора с высокой диэлектрической постоянной уменьшается приблизительно линейно в логарифмическом масштабе времени – в течение 24 часов после термической обработки выше 125 C. Пожалуйста, обратитесь к прикрепленным типовым данным старения нашей продукции и номинальной емкости конденсаторов. Емкость, которая уменьшилась в результате естественного старения, имеет свойство восстанавливаться при нагревании конденсаторов до Точки Кюри и выше.
Ожидаемая емкость многослойного керамического конденсатора будет в его номинале, когда эти условия установлены на оборудовании. Мы выбираем свою амплитуду емкости, основанную на предшествующем предположении. Кстати, температура, компенсирующая значения типовых конденсаторов, не проявляют явление старения.
Керамические и стеклокерамические конденсаторы с твердым неорганическим диэлектрическим слоем выпускаются в высоковольтном и низковольтном исполнении. Отличаются компактными размерами и надежностью. Широко востребованы в вычислительной, бытовой, медицинской, военной техники, транспорте. По номинальному напряжению их разделяют на высоко- и низковольтные.
По типу конструкции выпускают следующие керамические конденсаторы:
- КТК – трубчатые;
- КДК – дисковые;
- SMD – поверхностные и другие.
Для изготовления керамических конденсаторов используют не обожженную глину, а материалы, сходные с ней по структуре, – ультрафарфор, тиконд, ультрастеатит. Обкладка – серебряный слой. Керамические и стеклокерамические устройства используются в схемах, в которых важных частотные характеристики, невысокие потери при утечке, компактные габариты, невысокая стоимость.
Выбор пускового конденсатора для электродвигателя
Современный подход к данному вопросу предусматривает использование специальных калькуляторов в интернете, которые проводят быстрый и точный расчет.
Для проведения расчета следует знать и ввести нижеприведенные показатели:
- Тип соединения обмоток двигателя: треугольник или звезда. От типа соединения зависит также и емкость.
- Мощность двигателя является одним из определяющих факторов. Этот показатель измеряется в Ваттах.
- Напряжение сети учитывается при расчетах. Как правило, оно может быть 220 или 380 Вольт.
- Коэффициент мощности – постоянное значение, которое зачастую составляет 0,9. Однако, есть возможность изменить этот показатель при расчете.
- КПД электродвигателя также оказывает влияние на проводимые расчеты. Эту информацию, как и другую, можно узнать, изучив нанесенную информацию производителем. Если ее нет, следует ввести модель двигателя в интернете для поиска информации о том, какой КПД. Также, можно ввести приблизительное значение, которое свойственно для подобных моделей. Стоит помнить, что КПД может изменяться в зависимости от состояния электродвигателя.
Подобная информация вводится в соответствующие поля и проводится автоматический расчет. При этом, получаем емкость рабочего конденсата, а пусковой должен иметь показатель в 2,5 раза больше.
Провести подобный расчет можно самостоятельно.
Для этого можно воспользоваться следующими формулами:
- Для типа соединения обмоток «звезда», определение емкости проводится при использовании следующей формулы: Cр=2800*I/U. В случае соединения обмоток «треугольником», используется формула Cр=4800*I/U. Как видно из вышеприведенной информации, тип соединения является определяющим фактором.
- Вышеприведенные формулы определяют необходимость расчета величины тока, который проходит в системе. Для этого используется формула: I=P/1,73U?cos?. Для расчета понадобятся показатели работы двигателя.
- После вычисления тока можно найти показатель емкости рабочего конденсатора.
- Пусковой, как ранее было отмечено, в 2 или 3 раза должен превосходить по показателю емкости рабочий.
При выборе, стоит также учесть нижеприведенные нюансы:
- Интервал рабочей температуры.
- Возможное отклонение от расчетной емкости.
- Сопротивление изоляции.
- Тангенс угла потерь.
Обычно на вышеуказанные параметры не обращают особого внимания. Однако их можно учесть для создания идеальной системы питания электродвигателя.
Габаритные размеры также могут стать определяющим фактором. При этом, можно выделить следующую зависимость:
- Увеличение емкости приводит к увеличению диаметрального размера и расстояния выхода.
- Наиболее распространенный максимальный диаметр 50 миллиметров при емкости 400 мкФ. При этом, высота составляет 100 миллиметров.
Кроме этого, стоит учитывать, что на рынке можно встретить модели от иностранных и отечественных производителей. Как правило, зарубежные имеют большую стоимость, но и надежнее. Российские варианты исполнения также часто используются при создании сети подключения электродвигателя.
Ошибки кондиционера Балу серий BSC, BR, BV
- Е1, такой код ошибки кондиционер представляется, когда неправильно работает датчик температуры внутреннего воздуха;
- Е2 – ошибка температурного датчика испарителя;
- Е5 показывает, что появилась ошибка наружного блока, что привело к автоматическому включению режима защиты;
- Е6 – это ошибки кондиционеров Балу, показывающие нарушение работы двигателя вентилятора во внутреннем блоке.
Сразу видно, что у последних трех серий число кодов значительно меньше. С одной стороны это показывает, насколько стабильными считаются модели. С другой же стороны пользователь получает меньше информации, что часто приводит к затруднительным ситуациям и дополнительной диагностике моделей кассетных кондиционеров.
Коды ошибок кондиционеров – полезная информация, появляющаяся на экране оборудования. Если правильно распознавать их, то удастся точно узнать, какую неисправность следует устранять. Из-за этого на обслуживание уходит минимум времени, а значит, владельцу не приходится страдать от отсутствия техники.
Как бытовые, так и промышленные системы кондиционирования, в своем большинстве, имеют функцию самодиагностики
. Эта функция может работать в автоматическом режиме или в специальном, если возникают неполадки с оборудованием. Как правило, информацию с кодами ошибок можно наблюдать на дисплеях, находящихся на внутренних блоках сплит систем. Благодаря этим данным, точно определяются неисправности, из-за которых произошли нарушения в работе системы кондиционирования воздуха. Для самостоятельного определения причин неполадок в устройствах разных производителей можно воспользоваться перечнями кодов ошибок различных кондиционеров, предоставленными ниже по названиям брендов.
В системах кондиционирования LG микропроцессор при обнаружении какой-либо неполадки производит блокировку запуска агрегата
, после чего подает сигналы миганием светодиода, которые сообщают код ошибки.
Если система обнаружила несколько проблем, то в первую очередь индуцируется та поломка, которая имеет наименьший порядковый номер. После чего, идет индикация неисправностей в порядке возрастания. В таблице, предоставленной ниже, указаны световые коды ошибок кондиционеров LG, и расшифровывается, что каждый из них означает.
Следует знать: возникновение похожих ошибок может быть спровоцировано неудовлетворительными параметрами электрической сети, или случайным сбоем, произошедшим в электронике агрегата.
Поэтому не спешите сразу обращаться в сервис, а просто обесточьте прибор и проверьте электрическое напряжение. Также необходимо удостовериться в том, правильно ли выбран режим работы устройства
. После этих проверок можно включить аппарат. Чаще всего, этот метод помогает в решении данной проблемы, и она больше не появляется.
Неисправности блока испарителя:
Обозначения дефектов блока конденсатора:
Обозначения в агрегатах LG Art Cool:

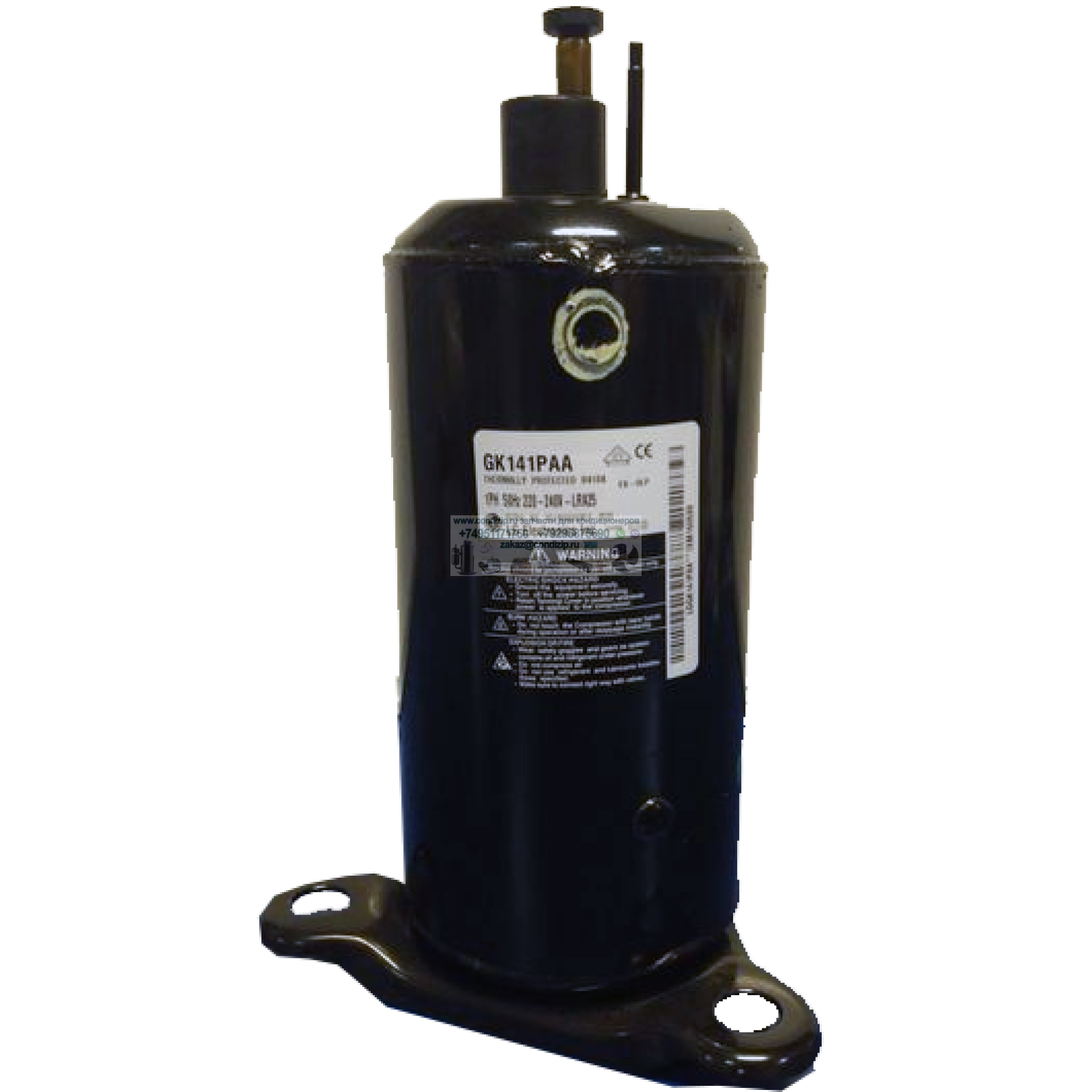

Компрессоры DONPER (Китай)
Хладон: R-22 Объем цил.: 34,60 Режим: MBP — Среднетемпературный Холодильная мощность (Ashrae): пр..
Вес (кг):21 Габариты (ШхД мм):156 х 218 Тип двигателя:CSR Высота (h, мм):279 Объем цилиндра (см).
Хладон: R-22 Объем цил.: 14,50 Режим: MBP — Среднетемпературный Холодильная мощность (Ashrae): пр..
Хладон: R-22 Объем цил.: 17,40 Режим: MBP — Среднетемпературный Холодильная мощность (Ashrae): пр..
Хладагент: R134A Частота: 220В/50Гц Хладопроизводительность: 270W Фреон: R134A ..
Производитель DONPER Хладагент ..
Производитель DONPER Хладагент ..
Вес (кг):12 Габариты (ШхД мм):151,6 х 192,4 Тип двигателя:CSIR Высота (h, мм):232 Мощность (W при..
Характеристики Вес (кг):12 Габариты (ШхД мм):164,1 х 199,4 Тип двигателя:CSIR..
Характеристики Вес (кг):12,1 Габариты (ШхД мм):164,1 х 199,4 Тип двигателя:CS..
Производитель: DONPER (Китай) Хладогент: R404 Аналог: NE9213GK ..
Компрессор Embraco NE 6210 Z (R-134_220 В HBP) Технические характеристики : Холодопроизв..
Вес (кг):12,5 Габариты (ШхД мм):164,1 х 199,4 Тип двигателя:CSIR Высота (h, мм):222 Объем цилиндр..
Вес (кг) — 12,5 Габариты (ШхД мм) — 164,1 х 199,4 Тип двигателя — CSR Высота (h, мм) — 222 ..
Компрессор LK 100 CY (R-600)
Бренд Donper Мощность охлаждения То = -23,3: ..
Компрессоры Donper – бюджетная версия агрегатов Aspera. Обладают равными техническими характеристиками, хорошей выносливостью и производительностью.
Изделия предназначены для установки на холодильное оборудование. В линейке представлено низко-и среднетемпературное оборудование, при создании которого задействованы инновационные технологии.
Компрессоры Donper (Aspera) зарекомендовали себя на рынке как долговечные агрегаты для холодильных установок разного класса.
Бесперебойная работа в сочетании с невысокой стоимостью позволяют агрегатам Donper (Aspera) занять достойную нишу на российском рынке холодильных компрессоров.
Источник

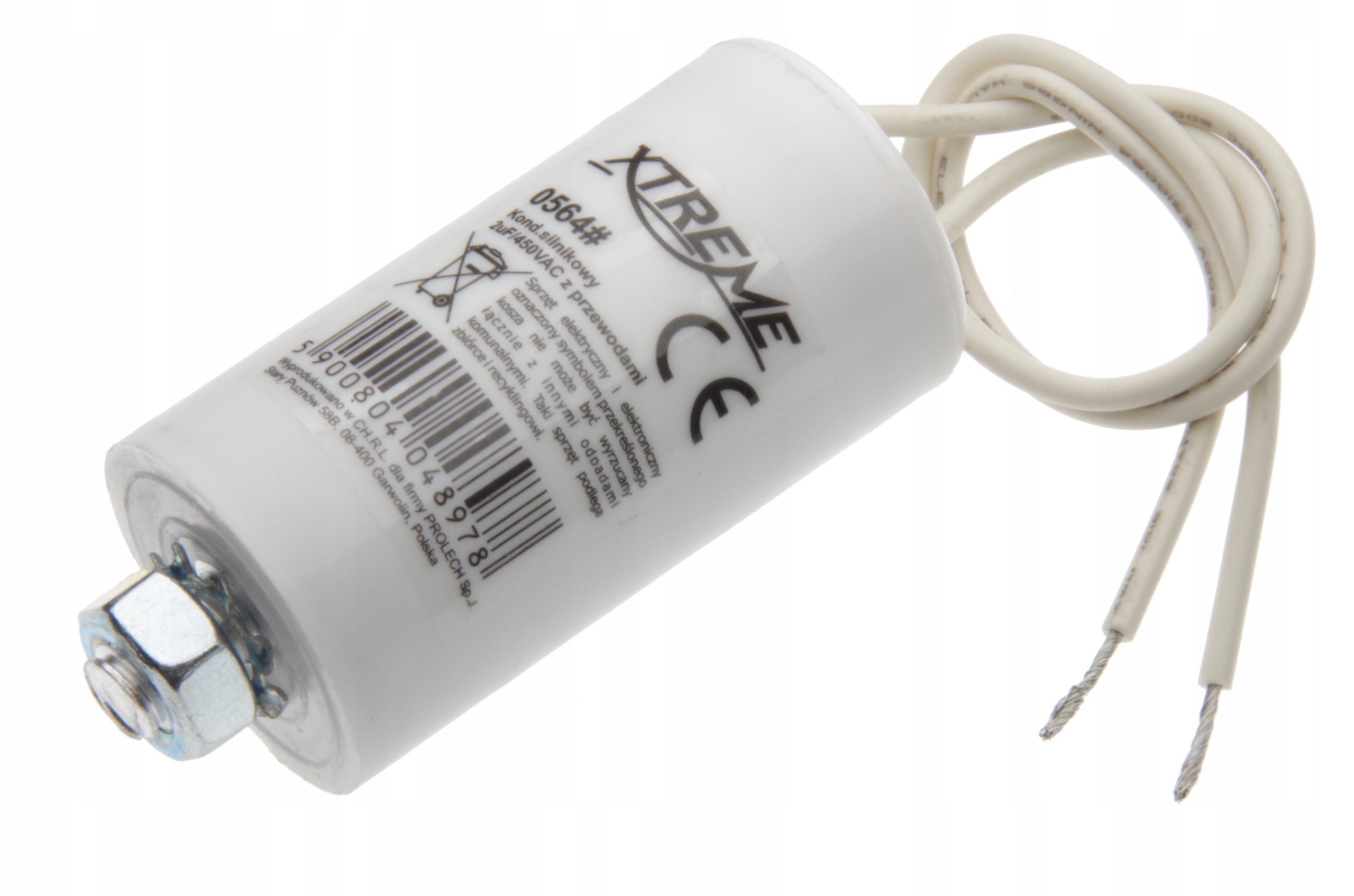

Как подобрать пусковой конденсатор для однофазного электромотора
До использования в пусковой цепи конденсатор проверяют тестером на исправность. При подборе рабочего конденсатора можно применять такое же приближенное правило а-7 микрофарад на 100 ватт номинальной электрической мощности. Емкость пускового также берется в 2-3 раза выше.
При подборе конденсатора на 220 вольт следует выбирать модели с номиналом не менее 400. Это объясняется переходными электромагнитными процессами при запуске, дающими кратковременные пусковые броски напряжения до 350-550 вольт.
Однофазные асинхронные электромоторы часто применяются в домашних электроприборах и электроинструменте. Для пуска таких устройств, особенно под нагрузкой, требуется пусковая обмотка и сдвиг фазы. Для этого используется конденсатор, подключаемый по одной из известных схем.
Читать также: Не работает дисковод на компьютере что делать
Конструкция асинхронного однофазного электродвигателя
Если запуск осуществляется с преодолением большого момента инерции, подсоединяют пусковой конденсатор.

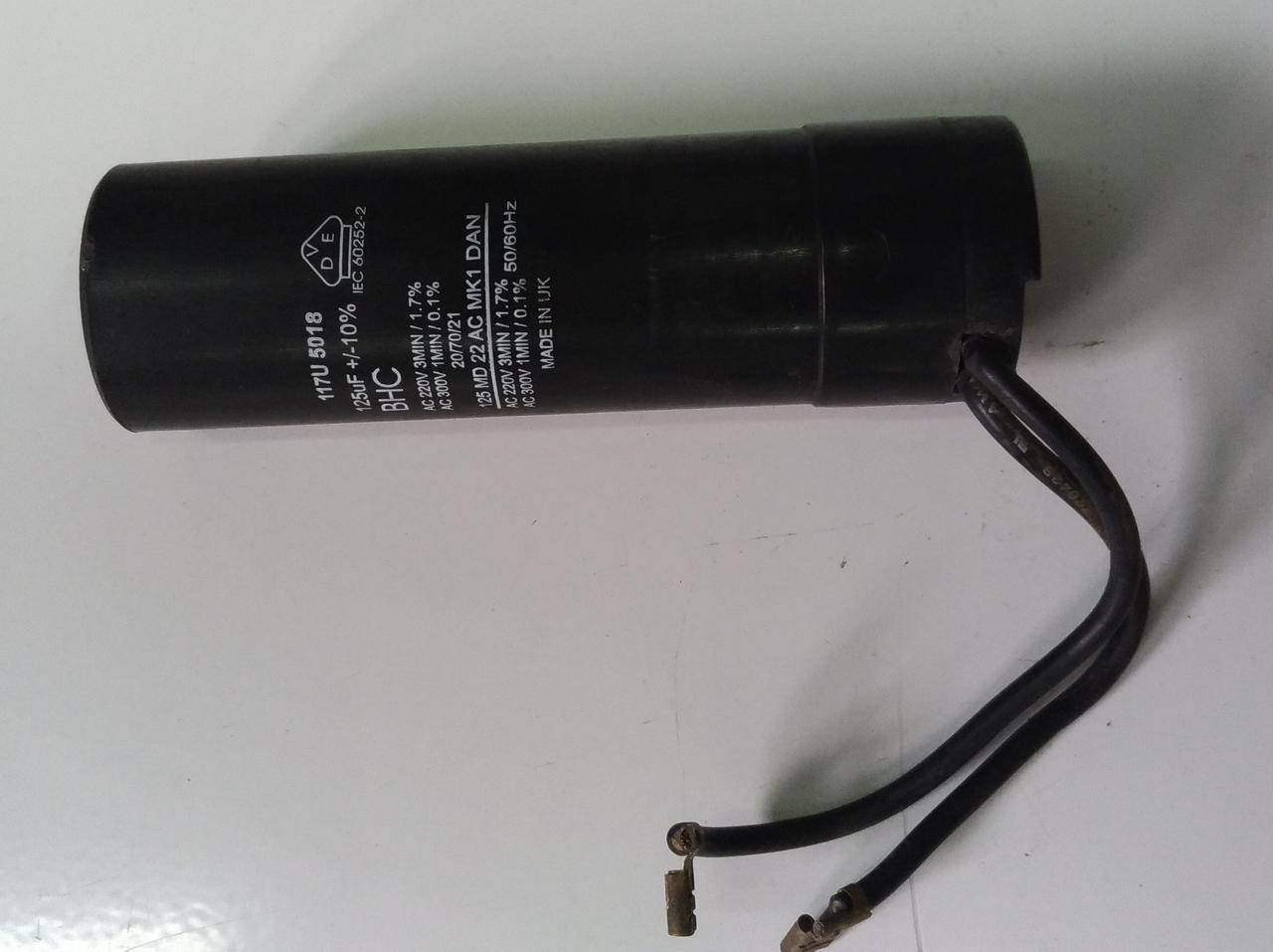

Проверка пускового и рабочего конденсаторов
Проверить конденсатор можно с помощью измерителя ёмкости конденсаторов, такие приборы выпускаются как отдельно, так и в составе мультиметра- универсального прибора, который может измерять много параметров. Рассмотрим проверку мультиметром.
- обесточиваем кондиционер
- разряжаем конденсатор, закоротив еговыводы
- снимаем одну из клемм (любую)
- выставляем прибор на измерение ёмкости конденсаторов
- прислоняем щупы к выводам конденсатора
- считываем с экрана значение ёмкости

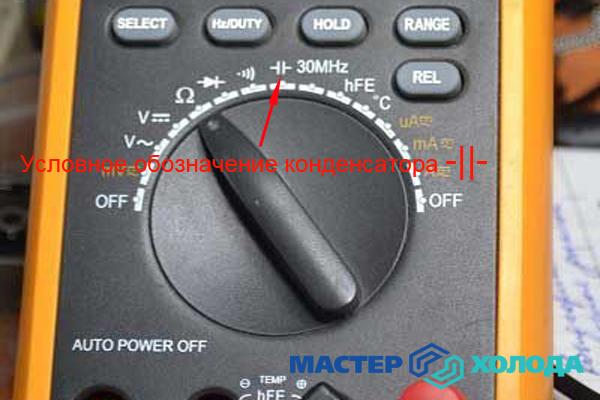

У всех приборов разное обозначение режима измерения конденсаторов, основные типы ниже на картинках.
В этом мультиметре режим выбирается переключателем, его необходимо поставить в режим Fcх.Щупы включить в гнёзда с обозначением Сх.
Переключение предела измерения ёмкости ручное. Максимальное значение 100 мкФ.
У этого измерительного прибора автоматический режим, необходимо только его выбрать, как показано на картинке.
Измерительный пинцет от Mastech также автоматически измеряет ёмкость, необходимо только выбрать режим кнопкой FUNC, нажимая её, пока не появится индикация F.
Для проверки ёмкости, считываем на корпусе конденсатора её значение и ставим заведомо больший предел измерения на приборе. (Если он не автоматический)
К примеру, номинал 2,5 мкФ (μF), на приборе ставим 20 мкФ (μF).
После подсоединения щупов к выводам конденсатора ждём показаний на экране, к примеру время измерения ёмкости 40 мкФ первым прибором — менее одной секунды, вторым — более одной минуты, так что следует ждать.
Если номинал не соответствует указанному на корпусе конденсатора, то его необходимо заменить и если нужно подобрать аналог.
Схема подключения электродвигателя компрессора 220в
В ответ на просьбы выложить схему подключения эл. двигателя и величины емкости конденсаторов, как и обещал, дополняю свою статью. В связи с тем, что эл. двигатель на разных компрессорах может отличаться своей мощностью, то при подборе конденсаторов можно пользоваться очень простой схемой их подборов: — емкость рабочего конденсатора рассчитывается так: на каждые 100Вт (0,1 кВт) мощности эл. двигателя берется 7 мкФ. Например, эл. двигатель 1 кВт, то соответственно 10×7=70 мкФ. — емкость пускового конденсатора берется из расчета в 2 – 3 раза больше, чем емкость рабочего конденсатора. Следует учитывать, что эта емкость берется в сумме с рабочей, то есть для двигателя 1 кВт рабочая равна 70 мкФ, умножаем на 2 и получаем необходимое значение. Это 140 мкФ емкость пускового конденсатора. В момент включения она соединяется с рабочим конденсатором и в сумме получается 210 мкФ.
Максимальной мощности двигателя на 380 В в сети 220 В можно достичь, только используя соединение в треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность. Схему подключения эл. двигателя нарисовал от руки как смог в Paint.
Чаще всего к нашим домам, участкам, гаражам подведена однофазная сеть 220 В. Потому оборудование и все самоделки делают так, чтобы они работали от этого источника питания. В данной статье рассмотрим, как правлильно сделать подключение однофазного двигателя.
Устройство и предназначение конденсаторов
Этот элемент электрической схемы состоит из двух пластин (обкладок). Обкладки расположены по отношению друг к другу так, что между ними оставлен зазор. При включении конденсатора в цепь электрического тока на обкладках накапливаются заряды. Из-за физического зазора между пластинами устройство обладает маленькой проводимостью.
Внимание! Этот зазор бывает воздушным или заполнен диэлектриком. В качестве диэлектрика применяются: бумага, электролит, оксидные плёнки. Главная особенность такого двухполюсника – способность накапливать энергию электрического поля и мгновенно отдавать её на нагрузку (заряд и разряд)
Главная особенность такого двухполюсника – способность накапливать энергию электрического поля и мгновенно отдавать её на нагрузку (заряд и разряд).
Первым прототипом ёмкости стала Лейденская банка, созданная в 1745 году в городе Лейдене немцем фон Клейстом. Банку изнутри и снаружи выстилали медной фольгой. Так появилась идея создания обкладок.
Графическое обозначение двухполюсника на схемах и чертежах – две вертикально расположенные черты (как обкладки) с зазором между ними.
Компрессор холодильника lu126cy мощность
Правильный подбор холодильного компрессора при замене вышедшего из строя — основной критерий профессионализма мастера по ремонту холодильников. В 99% случаях на компрессоре указан тип используемого хладагента и всегда буквенно-цифровой код. В зависимости от производителя это могут быть одна, две, три или четыре цифры, в которых зашифрованы основные параметры компрессора плюс буквенный код, указывающий на серию компрессора и тип используемого хладагента.
Сначала вспомним про 2 системы подсчетов холодопроизводительности: ASHRAE и CECOMAF
Так для одного и того же компрессора в паспорте могут быть указаны сразу 2 таблицы мощности
Обе системы ASHRAE и CECOMAF используют расчеты холодопризводительности при -23,3 град. для низкотемпературных режимов (LBP) , при -15 град. для среднетемпературных (HBP) и +7,2 град. для высокотемпературных режимов (MBP). Но главное отличие в температуре хладагента в жидкостной фазе на входе в испаритель — плюс 32 град при ASHRAE и плюс 55 град. при CECOMAF
Для бытовых холодильников необходимо использовать систему ASHRAE — использование компрессора без обдувочного вентилятора на конденсаторе.
Начнем с холодильных компрессоров Атлант. Завод производит несколько серий компрессоров, как собственного производства, так и по лицензии зарубежных производителей. Основные серии — это СК, СКО и СКН — соответственно для хладагентов R-12, R-134a и R-600a.
Лицензионная серия Атлант — это компрессоры под Danfoss (Secop) или компрессоры серии CT
Расшифровка буквенно-цифрового кода компрессоров Атлант приведена ниже.
Холодопроизводительность компрессора напрямую зависит от используемого температурного режима (температуры кипения) и наличия пускового конденсатора — при его наличии холодильная мощность немного увеличивается, а потребляемая электрическая мощность падает.
Для серии CT таблица холодопроизводительности выглядит аналогично
Принятая маркировка компрессоров Атлант хоть и близка к зарубежным аналогам, но она в корне отличается от других производителей холодильных компрессоров, особенно для серии СК, СКО и СКН.
Так для бытовых холодильных компрессоров Embraco принята почти такая же маркировка, но в ней заложена холодопроизводительность в британских тепловых единицах в час (BTU/h), которую можно перевести в стандартную мощность в Ваттах (W) по ASHRAE с помощью коэффициента 2,5.
Коэффициент перевода у разных производителей холодильных компрессоров разный и зависит от энергоэффективности компрессора
У китайских компрессоров, например Jiaxipera, в буквенно-цифровом коде зашифрована холодопризводительность в килокалориях в час и для перевода можно воспользоваться конвертером холодильной мощности — использовать коэффициент перевода в стандартную холодильную мощность в Ваттах (W) — 1,1645.
Хоть и китайские производители выбрали буквенно-цифровой код принятый в Европе, европейские производители используют немножко измененную шифровку.
Так Danfoss (Secop) указывает в маркировке только рабочий объем цилиндров в кубических см. и тип хладагента
Aspera также указывает холодопроизводительность в килокалориях в час, которую можно перевести в системе CECOMAF или ASHRAE в стандартную холодильную мощность в Ваттах (W) с помощью примерных коэффициентов 0,85 и 1,1645 соответственно.
Конвертер перевода буквенно-цифрового кода прекрасно работает и для коммерческого холодильного оборудования.
Например, компрессор Aspera NE2134E при расшифровке «говорит» нам, что это низкотемпературный компрессор LBP (первая цифра 2), его холодопроизодительность в килокалориях составляет 340 единиц (зашифровано в цифрах 134) и соответственно холодильная мощность в Ваттах составляет 340*1,1645=395 Вт по ASHRAE (при -23,3 град.), работает компрессор на хладоне R-22 (буква Е на конце)
Источник
Асинхронный или коллекторный: как отличить
Вообще, отличить тип двигателя можно по пластине — шильдику — на которой написаны его данные и тип. Но это только в том случае, если его не ремонтировали. Ведь под кожухом может быть что угодно. Так что если вы не уверены, лучше определить тип самостоятельно.
Так выглядит новый однофазный конденсаторный двигатель
Как устроены коллекторные движки
Отличить асинхронный и коллекторный двигатели можно по строению. У коллекторных обязательно есть щетки. Они расположены возле коллектора. Еще обязательный атрибут движка этого типа — наличие медного барабана, разделенного на секции.
Такие двигатели выпускаются только однофазные, они часто устанавливаются в бытовой технике, так как позволяют получить большое число оборотов на старте и после разгона. Также они удобны тем, что легко позволяют менять направление вращения — необходимо только поменять полярность. Несложно также организовать изменение скорости вращения — изменением амплитуды питающего напряжения или угла его отсечки. Потому и используются подобные двигатели в большей части бытовой и строительной техники.
Строение коллекторного двигателя
Недостатки колелкторых двигателей — высокая шумность работы на больших оборотах. Вспомните дрель, болгарку, пылесос, стиральную машину и т.д.. Шум при их работе стоит приличный. На малых оборотах коллекторные двигатели не так шумят (стиральная машина), но не все инструменты работают в таком режиме.
Зачем нужен конденсатор для сабвуфера
Электрический конденсатор представляет собой двухполюсное устройство, способное накапливать, сохранять и отдавать электрический заряд. Конструктивно он состоит из двух пластин (обкладок), разделенных диэлектриком. Важнейшей характеристикой конденсатора является его емкость, отражающая величину энергии, которую он способен накопить. Единицей измерения емкости служит фарада. Из всех типов конденсаторов, наибольшей емкостью обладают электролитические конденсаторы, а также их дальнейшие усовершенствованные родственники — ионисторы.
Чтобы понять, для чего нужен конденсатор, разберемся, что происходит в электрической сети автомобиля при включении в нее низкочастотной автоакустики, имеющей мощность 1 кВт и более. Простой подсчет показывает, что ток, потребляемый такими устройствами, достигает 100 ампер и выше. Нагрузка имеет неравномерный характер, максимумы достигаются в моменты басовых ударов. Просадка напряжения в момент прохождения автозвуком пика громкости НЧ обусловлена двумя факторами:
- Наличием внутреннего сопротивления аккумулятора, ограничивающим его способность к быстрой отдаче тока;
- Влиянием сопротивления соединительных проводов, вызывающим падение напряжения.
Аккумулятор и конденсатор имеют функциональную схожесть. Оба устройства способны накапливать электрическую энергию, впоследствии отдавая ее нагрузке. Конденсатор это делает значительно быстрее и «охотнее» аккумулятора. Такое свойство и лежит в основе идеи его применения.
Конденсатор подсоединяется параллельно аккумулятору. При резком увеличении потребления тока увеличивается падение напряжения на внутреннем сопротивлении аккумулятора и, соответственно, уменьшается на выходных клеммах. В этот момент включается в работу конденсатор. Он отдаёт накопленную энергию, и тем самым компенсирует падение отдаваемой мощности.
Как подобрать конденсатор
Требуемая емкость конденсатора зависит от мощности сабвуфера. Чтобы не вдаваться в сложные вычисления, можно пользоваться простым эмпирическим правилом: на 1 кВт мощности необходима емкость 1 фарада. Превышение этого соотношения идет только на пользу. Поэтому, наиболее распространенный в продаже конденсатор большой емкости в 1 фараду, можно использовать и для сабвуферов мощностью менее 1 кВт. Рабочее напряжение конденсатора должно быть не менее 14 – 18 вольт. Некоторые модели оборудованы цифровым вольтметром – индикатором. Это создает дополнительные удобства в эксплуатации, а электроника, контролирующая заряд конденсатора, позволяет облегчить эту процедуру.
