Сооружение ракетной печи своими руками

Реактивную печку несложно соорудить самостоятельно. Сначала необходимо подобрать подходящий для вас вариант конструкции и сделать чертеж. При необходимости можно использовать готовые схемы, сделанные профессионалами. Многих подкупает простота изготовления ракетной печи и возможность обойтись без использования дорогих материалов. При необходимости печку-ракету можно изготовить даже за 20–30 минут, например, из железной банки. Однако если приложить максимум усилий, то есть возможность получить для комнаты отдыха в бане удобное стационарное сооружение с прогреваемой лежанкой, способной заменить обычный диван. При этом «ракета» не потребует сложных порядовок, как у колпаковой или русской печей, представляющих собой массивные строения.

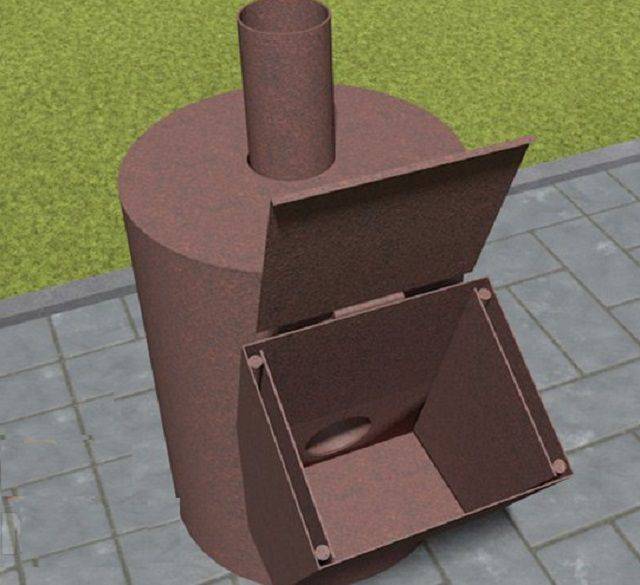

Печка-ракета из газового баллона

Для изготовления данной ракетной печи понадобится такой набор.

1. Использованный газовый баллон объемом 50 л под колпак.
2. Труба диаметром от 150 мм под топливную и загрузочную камеры.
3. Трубы диаметром 70 мм и 150 мм для райзера (первичного вертикального дымохода).
4. Негорючий утеплитель.
5. Труба 100 мм для выходного дымохода.

Отрезают верхнюю часть баллона. С боковых сторон вырезают проемы для топки и дымохода. Трубу под топку соединяют с райзером под углом 90 градусов. Первичный вертикальный дымоход состоит из двух вдетых в друга труб разных диаметров, пространство между которыми обязательно утепляют. В качестве утеплителя можно использовать прокаленный песок. Все детали ракетной печки тщательно сваривают друг с другом.

Не забудьте срезанный верх газового баллона после монтажа внутренних элементов ракетной печи приварить обратно. При необходимости можно сделать более мощный реактивный агрегат, используя в качестве колпака стандартную двухсотлитровую бочку. При этом размеры всех элементов печки увеличиваются.

Стационарная кирпичная печь с лежанкой

Чтобы соорудить ракетную печь с местом для отдыха, необходимо придерживаться определенного правила: размеры данной модели зависят от диаметра и площади поперечного сечения колпака, который накрывает райзер. Исходя из этого:

• высота колпака равняется 1,5–2 частям его диаметра;
• высота его обмазки глиной равна 2/3 высоты колпака;
• толщина глиняной обмазки – 1/3 диаметра колпака;
• площадь райзера составляет 5–6 % площади колпака;
• зазор между перевернутым дном колпака и верхним краем райзера должен быть не менее 7 см;
• длина горизонтального участка топки равна высоте вертикального первичного дымохода;
• площадь поддувала составляет 50 % от площади райзера;
• внешний дымоход имеет размер, равный 1,5–2 площади поперечного сечения колпака;
• толщина саманной подушки под горизонтальным дымоходом 50–70 мм;
• толщина саманного раствора лежанки равна 0,2–0,5 диаметра колпака;
• высота дымохода должна быть поднята над топкой на 4 м, что обеспечит достаточную тягу в печи.

Когда колпак сделан из двухсотлитровой бочки, то лежанку делают длиной до 6 м. А если из газового баллона, то горизонтальный дымоход не должен быть длиннее 4 м. И не забудьте позаботиться о качестве футеровки райзера. Для этого используют легкий шамотный кирпич. Подойдет и речной песок, который должен быть чистым.

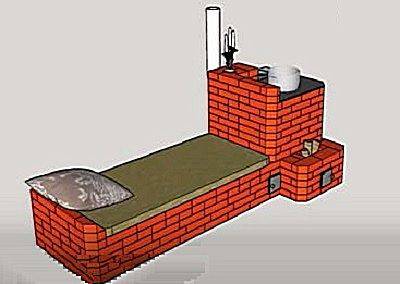

Печь с лежанкой

Другие конструкции ракетной печки

Малогабаритная «ракета» из кирпича – это еще один самый простой вариант постройки печи такого типа своими руками. Для ее сборки не требуется цементный раствор. Достаточно уложить кирпичи друг на друга. Также существуют модели ракетной печи с водяной рубашкой, позволяющие не только отапливать помещение, но и обеспечивать владельца горячей водой.

Компоненты жаробетона недешевы и для замеса нужна бетономешалка. Но его теплопроводность много ниже, чем у других агрегатов. Новая ракетная печь стала работать стабильнее и появилась возможность часть тепла выпустить наружу в виде ИК-излучения через жаропрочное стекло. Получилась ракетная печь-камин.

Усовершенствование конструкции

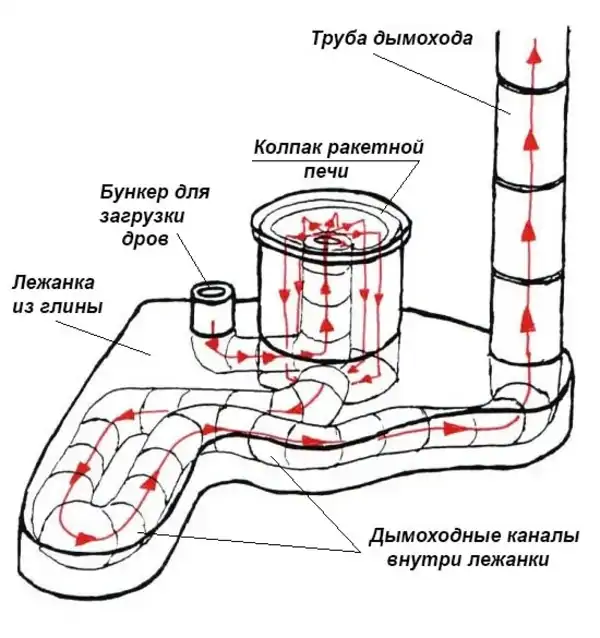

Лежанка с газоходом внутри — это не единственный вариант модернизации печи-ракеты. Конструкцию можно усовершенствовать водяной рубашкой, подключаемой к отопительной системе, в которой циркулирует вода. Этой части конструкции желательно придать вид змеевика, созданного из медной трубы, закручивающейся на дымоходе.

Такая конструкция даёт ещё больше тепла

Иной способ улучшения реактивной печи связан с организацией поступления в жаровую трубу нагретого вторичного воздуха. Это увеличит КПД теплогенератора, но приведёт к отложению в первичной дымовой трубе большого количества сажи. Поэтому лучше сделать так, чтобы крышку барабана при необходимости можно было демонтировать.

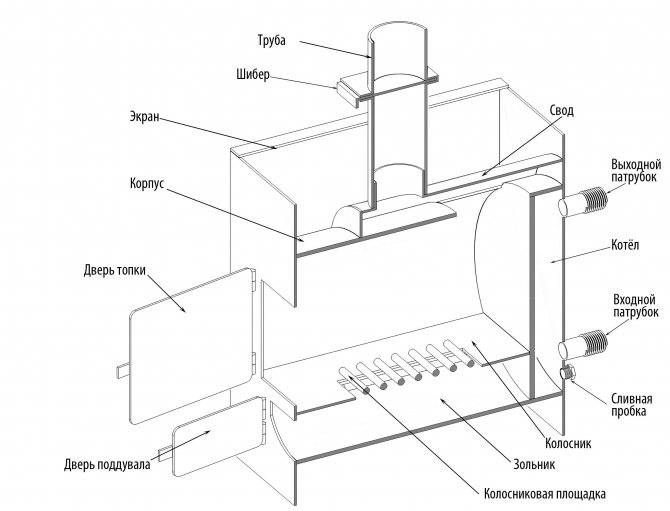

Печь из газового баллона

Определив, что металлические печки показывают высокую эффективность в небольших хозяйствах, а, следовательно, станут выбором большинства, следует рассмотреть доступные примеры.

Такой нагревательный элемент является экономичным, так как при изготовлении используются подручные средства.

Выбор баллона

Для изготовления печи выбирают баллон без видимых повреждений и дыр в металле. Наличие краски – не обязательный фактор. В процессе использования покрытие сгорит. Желательно, чтобы заранее был снят кран, а газ – выпущен.

Совет! Не стоит покупать новую емкость. Можно обратиться в ближайшие пункты приема металлолома или к знакомым. Сэкономленные деньги лучше пустить на покупку других материалов, услуги мастеров по работе с металлом и сваркой или личные цели.

Инструменты и материалы

Для выполнения работ потребуется:

• газовый баллон;
• металлический лист толщиной 3 мм;
• арматура для изготовления колосника и ручек;
• металлические уголки или остатки профильной трубы для ножек;
• труба для дымохода диаметром 120 мм и длиной от 400 мм;
• металлические прутья или арматура для каменки;
• кирпичи для фундамента и облицовки места размещения печи;
• сварочный аппарат и защитная экипировка;
• электроды для сваривания металлических деталей;
• болгарка и набор обрезных и зачистных дисков;
• набор слесарных инструментов.

Подготовка стен

Небольшие печи имеют малый вес, поэтому делать под них специальный фундамент не имеет практического смысла. Но стены защищают обязательно.

При горении топлива выделяется большое количество тепла. Температура легко повреждает деревянные и легкоплавкие поверхности. Для защиты от повреждений облицовку стен и покрывают фольгой. Металл отражает температуру в помещение, снижает нагрузку на стену и увеличивает эффективность печи.

Обратите внимание! Облицовку кирпичом проводят по всей части, печь контактирует со стеной

Процесс изготовления

Начинают сборку печи из газового баллона после подготовки всех необходимых предметов. Это сбережет время. Изучив пошаговую инструкцию с чертежами и фото, вы узнаете, как своими руками построить самую эффективную печь для бани.

Порядок действий:

1. Подготавливают газовый баллон. Если кран не был снят, проводят удаление и спуск остатков газа.

2. Емкость заполняют водой, чтобы исключить воспламенение во время работы с болгаркой.

3. Срезают верх. Для этого проводят линию по закругленной части. Этот отрез послужит дверкой.
4. На срезанной верхушке закрывают отверстие для крана и приваривают ручку, замок и петли с внешней стороны.
5. Баллон размещают горизонтально. В нижней части вырезают отверстие шириной 100 мм, отступив от задней части 200 мм. Это отверстие для выпадения золы. Для боков зольника к краям приваривают металлическую полосу шириной 70 мм. Низ зольника делают из отрезанной нижней части баллона или металлического листа. Лицевую часть зольника закрывают дверкой, присоединяют петли, ручки и шпингалет.
6. По краям баллона с нижней части монтируют ножки и проверяют устойчивость конструкции. Если печь стоит и не шатается, работа выполнена правильно.
7. В задней части емкости вырезают отверстие для дымохода, устанавливают кусок трубы и приваривают.
8. Устанавливают дверь печи, прикрепив петли к корпусу. Также монтируют запирающий механизм. Проверяют плотность закрытия и проводят уплотнение при необходимости.
9. Чтобы в зольник попадала только зола, изготавливают колосниковую решетку по всей длине печи.
10. Устанавливают бак для нагрева воды. Котел изготавливают самостоятельно из металла или приобретают в готовом виде. В боковой части делают вырез для соединения с баллоном по диаметру емкости. Все места соединения тщательно проваривают, чтобы бак не пропускал воду. Крышу для емкости для воды делают съемной. Это упростит эксплуатацию. В нижней части монтируют кран для удобного спуска воды.
11. Из остатков арматуры и прутьев делают каменку. Конструкцию выполняют в виде сетки и приваривают к верхней части печи. Расстояние между прутьями выбирают меньше размера используемых камней.

После окончательной сборки печку устанавливают в бане и налаживают дымоходную систему.

Обратите внимание! Перед первым использованием проводят пробный запуск. Цель такой проверки – выявить имеющиеся недостатки при работе

Важно довести воду до кипения. В процессе теста будет обгорать краска и остатки масла, поэтому все двери и окна открывают для проветривания

На видео показано, как сделать простую мобильную печь из газового баллона.

Общие принципы

Портативная переносная печь «Робинзон» была сделана на основе отопительной ракетной печи. Применен тот же принцип: в бункере-топливном отсеке сгорают дрова, огонь, из-за потока воздуха, попадает в зону горения — горизонтальный участок трубы и частично поднимается вверх по дымовой тубе. Сначала, пока печь не разогрета, вся энергия уходит на разогрев дымовой трубы. Потом, когда она прогреется, газы от высоких температур воспламеняются повторно, происходит вторичное догорание газов. По тому же принципу устроены осовремененные газогенераторные пиролизные котлы.

Как работает печь-ракета

В печи Робинзон все немного проще: нам не нужно греть помещение. Основная ее задача: разогреть воду и приготовить еду. Но принципы остаются теми же: огонь должен разогреть дымовую трубу, а ее длинны должно хватить на дожиг газов. Потому для нормальной работоспособности придерживайтесь следующих пропорций:

• Длинна дымовой трубы должна быть не менее 2 длин горизонтального (наклонного) участка.
• Высота топливного отсека примерно равна длине горизонтального участка. Потому в печи Робинзон топливник делают под углом 45°, хотя топливный отсек может располагаться и под углом 90°, но так закладывать топливо не очень удобно.
• Сечение дымовой трубы не должно быть меньше размеров топливника.

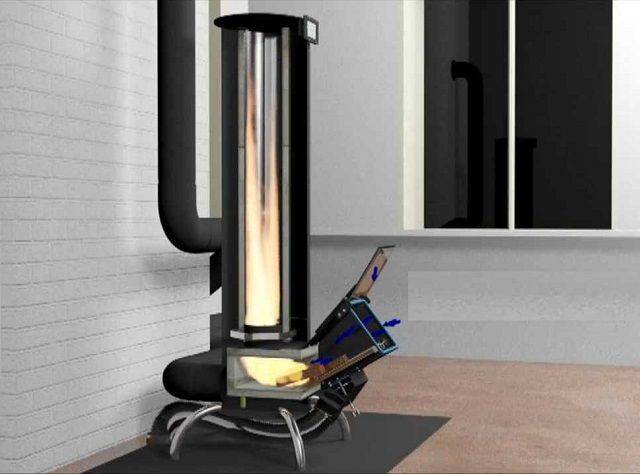

Принцип работы

Горячие газы вместо дымохода попадают в специальный колпак, где они догорают (отсюда и отсутствие сажи). Температура при этом еще больше повышается, а давление, напротив, снижается. Цикл постоянно повторяется и вскоре печь выходит на режим горения с максимальной тягой (сила последней зависит от конструктивных особенностей и качества монтажа).

Ракетная печь

Температура в колпаке может достигать 1200ᵒС, вследствие чего все отходы сгорают почти без остатка, а выхлоп состоит преимущественно из углекислого газа и водяного пара.

Реактивные печи

К преимуществам можно отнести:

• высокий КПД;
• отсутствие сажи;
• высокую температуру;
• возможность использования в качестве топлива шишек, сырых веток, сухих растительных стеблей – при температуре в 1200ᵒ горит почти все;
• низкий расход топлива – примерно в четыре раза ниже, чем в стандартной конструкции.

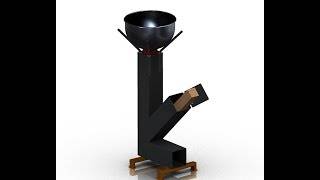

Печь «Антошка»

Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.

Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.

Печь «Антошка»

Материалы

Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:

• Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) — 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) — 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
• Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
• Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
• Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
• Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.

Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см –  таких прутов потребуется приобрести 4 шт.

Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук

Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

• Болгарка.
• Сварка (для надежного крепления всех элементов).
• Маркер.
• Ножницы по металлу (для работы с мелкими элементами).

Также нужно иметь защитные очки и перчатки.

Этапы изготовления

Для изготовления печи «Антошка» потребуется сделать:

• Разметить имеющуюся в материалах трубу (поставить ее вертикально).
• Сделать на ней затем аккуратные срезы, выполнив их под углом в 300.
• В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.

Вторая часть работ:

В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см.
Далее потребуется произвести соединение этих двух элементов.
Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.

После к нижнему отверстию вариации ракетной печь робинзон снаружи  нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:

• Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
• На нем нужно сделать срез под углом в 300 (в итоге размер этой часть конструкции составляет 10×18 см).

Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.

Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:

Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба

Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность.
Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов.
Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции.
Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.

Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (900 — полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.

Реактивные печи, чертежи изделий

Печки-ракеты подразделяются на переносные и стационарные. Первые устройства меньше по размерам и имеют более простую конструкцию. Она напоминает перевёрнутую букву «Г». В нижнюю перекладину закладывается топливо. Благодаря вертикальной форме основной части возникает естественная тяга.

Фото 1. Чертёж и готовый вариант металлической печи-ракеты с указанием размеров, вид слева и сверху.

По мере повышения температуры устройство работает всё эффективнее. Его мощности хватает, чтобы быстро нагреть воду для приготовления еды на нескольких человек. Чтобы дрова не прогорели слишком быстро, нужно регулировать тягу в печи. Для этого прикрывают или закрывают полностью топливную дверцу.

Переносные реактивные печи выпускаются серийно. Наиболее популярны модели «Робинзон» и «Огниво». Благодаря простоте конструкции их можно сделать самостоятельно.

Стационарные устройства устроены несколько сложнее. В колпаке воздуховодные каналы сделаны таким образом, что нагретый воздух сперва поднимается вверх. Передавая тепло внутренним стенкам, он постепенно опускается вниз. Затем проходит в дымоход, расположенный в нижней части.

Фото 2. Чертёж ракетной печи, изготовленной из кирпича и металлической бочки. Стрелками показаны части устройства.

Такая печь довольно экономичная в использовании, так как в ней происходит сжигание не только дров, но и пиролизных газов. Дымоходный канал печи иногда не выводят из помещения сразу, а проводят внутри лежанки, сделанной из кирпича и/или глины. Такая лежанка нагревает помещение до комфортной температуры. Сама же конструкция изготавливается из труб большого диаметра, бочки или кирпича.

Важно! Устройство нуждается в предварительном прогреве перед топкой. Сначала зажигают бумагу, газету или ещё что-то быстро воспламеняющееся

И только в прогревшуюся топку укладываются дрова.

Печь-ракета длительного горения из кирпича

Поскольку кирпич аккумулирует тепло, такие устройства хорошо подходят для обогрева помещений. С учётом длительности горения, одной закладки топлива хватает на 6—8 часов поддержания комфортной температуры.

Иногда печь делается полностью кирпичной. Только фурнитура (дверцы) потребуется стальная или чугунная. В других случаях внешняя часть печного колпака делается из бочки или широкой трубы.

Внимание! Кирпичная печь требует отдельного фундамента, не связанного с тем, который строится для самого здания. Желательно планировать его расположение до начала строительства

Устройство из трубы с водяным контуром, схема

Конструкция печи сваривается из железных труб разных диаметров.

Если предполагается отапливать небольшое помещение, колпак печи можно сделать из отработанного газового баллона.

В доме более внушительных размеров для этих целей подойдёт железная бочка.

Если на дымоходе печи установить водяной контур, то можно получить котёл длительного горения, который будет хорошо отапливать помещение.

Водяной контур обычно изготавливается из газовых баллонов.

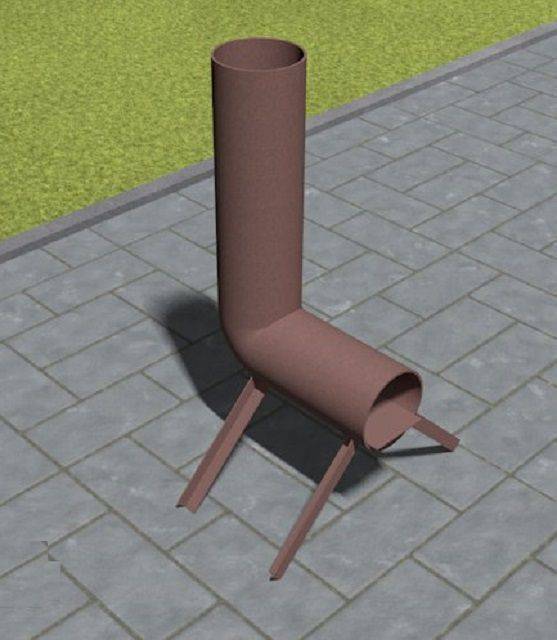

«Робинзон»

Это простая и надёжная походная печь. Она способна довольно быстро (за 10 минут) вскипятить литр воды. При этом подкладывать дрова не потребуется.

Конструкция была разработана ещё в прошлом веке, но благодаря своим достоинствам используется до сих пор. «Робинзон» выпускается серийно, но его несложно собрать и самостоятельно.

«Огниво»

Такая печь похожа на предыдущий вариант. Но топочная камера в ней короче и расположена под более тупым углом по отношению к дымоходу. Такая печка напоминает по форме перевёрнутую букву «Г».

Преимущества и недостатки пиролизных печей

Ничто в этом мире не является идеальным, поэтому даже дровяные печи длительного горения не лишены недостатков. Основными из них являются следующие:

• Цена на современные технологичные пиролизные печи длительного горения с хорошими показателями по КПД будет довольно высокой. Впрочем, можно существенно сэкономить средства, сконструировав отопительный прибор своими руками.
• Пиролизные котлы промышленного производства зачастую требуют обеспечения дополнительным бесперебойным электропитанием своих вспомогательных узлов: систем нагнетания воздуха (наддува камеры сгорания), насосов водяного отопительного контура, датчиков, и.т.д.
• Печи длительного горения являются более привередливыми в плане требований ко влажности дровяных поленьев. Недостаточно просушенные дрова, помещенные в топку пиролизного котла, легко могут потухнуть, прекратив работу всей отопительной системы.
• По сравнению с газовыми (электрическими) котлами, бойлерами или колоноками, печи длительного горения имеют значительно большие размеры, а также требуют наличия дополнительного свободного пространства для хранения дров.
• Подбрасывать топливо для пиролизного котла придется вручную, эту операцию нереально полностью на 100% автоматизировать.
• Более сложное устройство водяного контура по сравнению с отопительными установками иных типов. Дело в том, что слишком переохлажденный теплоноситель, вернувшись из батарей в теплообменник котла, может прервать тление дров и погасить топку. Чтобы избежать подобную ситуацию, приходится монтировать дополнительную трубу (так называемый «байпасс»), позволяющую подмешивать к холодной воде уже подогретую. Естественно, с ростом сложности конструкции контура отопления увеличивается и общая стоимость всего устройства.

На первый взгляд, перечень недостатков дровяных печей длительного горения кажется весьма внушительным. И у многих возникает закономерный вопрос: почему этот тип печей настолько популярен и пользуется таким хорошим спросом? Ответ прост и очевиден: все недостатки пиролизной установки с лихвой компенсируются теми преимуществами, которые получает хозяин такого устройства:

Энергия топлива используется практически на 100%. Все загруженные дрова сгорят дотла, полностью передав свое тепло отапливаемому помещению. Качественные печи длительного горения промышленного изготовления имеют фантастические показатели коэффициента полезного действия, вплоть до 90 процентов. Для большей наглядности мы приведем ниже таблицу, в которой сравнивается эффективность работы котлов различных видов.

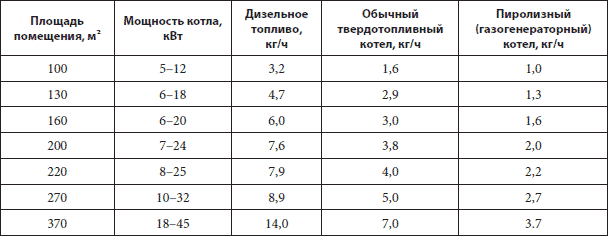

Сравнение показателей эффективности использования топлива в котлах разных типов

• Дровяные печи длительного горения удобны и просты в обслуживании, они почти не производят никаких отходов. От дров не остается ничего, кроме горсти золы.
• Экологичность отопительной системы. При полноценном пиролизном горении в атмосферу выделяется только водяной пар и углекислый газ. Во время работы качественной пиролизной печи вы не почувствуете никаких посторонних неприятных запахов, по сравнению с печкой обычной. Это объясняется тем, что источником таких ароматов являются недогоревшие сложные органические соединения. В печи длительного горения окисление топлива происходит на 100%, потому ее спокойно можно топить даже производственными отходами.
• Одной «заправки» поленьями хватает на 10-15 (а иногда и более) часов непрерывной работы. Настолько долго ни одна обычная дровяная печка гореть не сможет.
• Система отопления на базе пиролизного котла очень быстро прогревает дом и входит в рабочий режим.
• Мощность работы отопительного прибора, использующего эффект пиролиза, можно легко и плавно регулировать, так же, как и газового либо электрического. В отличие от обычных твердотопливных установок, в печи длительного горения основное тепло выделяет сжигаемый в отдельной камере газ. Соответственно, управляя уровнем подачи кислорода в топку мы с легкостью изменим и тепловыделение всей системы.

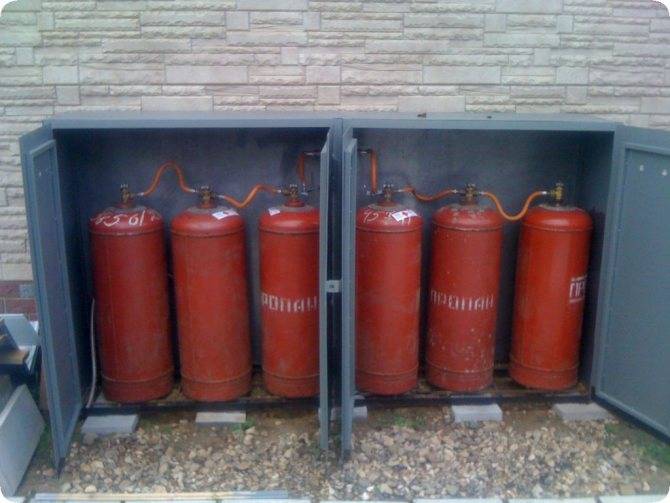

Какими бывают газовые печи

Всего существует 2 основных разновидности горелок – атмосферная и с надувом.

Первый вариант – самый простой, для работы которого не нужно автоматическое управление и соответствующее оборудование. При такой атмосферной интенсивность огня поддерживается воздухом, поступающим через дверцы в камеру, соответственно, эффективность отопления напрямую зависит от того количества поступающего воздуха.

Атмосферная горелка

Работу надувной горелки обеспечивает дутьевой вентилятор, принудительно нагоняющий воздух в камеру и также поддерживающий работу горелки. Учитывая то, что вентилятор работает от электросети, отопительный агрегат является энергозависимым, значит, более дорогим.

Надувная горелка

Аналогичный вентилятор устанавливается в твердотопливных, комбинированных и пиролизных котлах. О том, как сделать пиролизный котел своими руками вы узнаете в соответствующей статье.

По способу генерирования тепла печи можно разделить на два вида:

1. Имеющие камеру сгорания. Газ поступает в отопительную камеру и при горении нагревает её стены.
2. Печь с теплообменником. В конструкциях этих обогревательных агрегатов газ поступает в изогнутую жаропрочную стальную трубку, которая выполняет роль теплообменника.

Во втором случае печи оснащаются дополнительно системой принудительной подачи воздуха и выводом продуктов сгорания.

Газовые печи различают по теплоёмкости. Этот показатель зависит от возможности агрегата накапливать тепло.

По такому параметру печи подразделяют на следующие категории:

1. Печи постоянного горения. У них более тонкие стены, которые остывают достаточно быстро. Однако есть и существенный плюс — так же быстро они и прогревают комнату., отдавая тепло наружу. Чтобы в помещении поддерживать постоянную комфортную температуру, печь должна быть в режиме «включено». Это типичный дачный вариант. Можно приехать и сразу согреться.
2. Печь периодической топки. Это массивное теплоёмкое сооружение, которое способно отдавать тепло даже после того, как газ перекрыт. Для того, чтобы сохранить тепло, каналы и камеру сгорания отделывают глиняным кирпичом. Очень удобно ставить такие печи в банях. Они в короткий срок прогреют камни и начнут отдавать тепло в течение длительного времени. Для обогрева домовладений этот вариант так же более приемлем.

Печные газовые горелки, которые устанавливают в печь домовладения или дачного домика схожи между собой. Как и газовая горелка для котла,  она имеет камеру сгорания (теплообменник), корпус, систему дымоотвода, каналы для нагретого воздуха и автоматический блок.

Однако есть одна обязательная деталь, которая имеет в каждом случае свои особенности — газовая горелка для печки. Именно она отвечает за КПД отопительного агрегата, мощностные характеристики, экономное расходование топлива, безопасную эксплуатацию и другие важные параметры.

Одноступенчатые атмосферные газовые горелки для домашней печи не сложные в применении, их легко вмонтировать в отопительный блок. Им не нужная электроподпитка. Такую горелку ставят на лицевую сторону, туда, где располагается топочная дверка.

Если газовую горелку рассматривать с точки зрения способа управлением тепловой мощностью, то все модели можно разделить на следующие категории:

1. Одноступенчатые. В данном случае подача (отключение) газа происходит автоматически, по сигналу реостата.
2. Двухступенчатые. Горелка имеет конструктивную возможность переходить в экономный режим. Этот процесс регулируется автоматически.
3. Горелки с плавающей регулировкой. Мощность горелки можно изменять плавно, от 10 до 100 процентов.

Горелки подразделяются по способу подачи воздуха:

1. Атмосферные. В данном варианте не нужно электричество, воздух поступает к горелке под естественным действием тяги. КПД не очень высокое, не больше 90 процентов. Это простая конструкция: труба с отверстиями, куда подаётся топливо. Работает она в камерах сгорания открытого типа. Их можно быстро переоборудовать при необходимости под жидкое топливо, срок службы у таких горелок очень долгий. Однако такие горелки предъявляют к себе повышенные требования безопасности.
2. Наддувные. Их ещё называют дутьевыми или вентиляторными горелками. Это довольно сложная конструкция. Воздух к горелке подаётся вентилятором, камера сгорания в этом случае закрытая. КПД превышает 95 процентов. Печам с такими горелками не нужны громоздкие дымоходы. Печь при этом стабильно работает даже при низком давлении газа. Однако они производят много шума и энергозависимые.
3. Диффузно-кинетические. Воздух в камеру сгорания нагнетается частично, остальная часть подводится сразу к пламени.

Конструкция газовых печей

Устройство газовых печей похоже на дровяные, но имеет кое-какие различия по свойствам горючего. Газовая печь имеет корпус, предохранитель (для прекращения подачи горючего в случае затухания), термостат, герметичную газокамеру, дымопровод. Отличие содержится в том, что подача горючего осуществляется через проведенную газовую магистраль.

Баллоны с газом помещаются в необыкновенную емкость по всем правилам техники безопасности. Как указывает опыт, газовый баллончик в 5 кубов сумеет прогревать помещение до двухсотен квадратных метров в течение 1-го отопительного сезона. Стоит подчеркнуть, что пропан обладает более высочайшей свойством подачи тепла, в случае если ассоциировать его с природным газом. Такие печи сумеют иметь различную мощность, расчет которой находится в зависимости от объема бани.

Вы должны знать, что на 0,4 кубометра приходится двести 50 два килокалории тепла. Исходя из этого может быть просто посчитать, какой количество газа для вас нужен. Газовые банные печи не требуют повторяющегося нагрева, исходя из этого их направляться отключать в протяжении использования. Такие печи работают по очень легкому принципу — воздушное место смешивается с газом еще до поступления в топку. Отдельная часть воздуха проходит в топку.

Вы имеете возможность регулировать количество поступаемого воздуха в газовую печь для бани с помощью нижней дверки, которая не считая этого разрешает чистить горелку. Воспользовавшись особенным гибким шлангом, газ подводится к горелке (или употребляется баллон).

Печь из железного баллона

1. Баллон – газовый, кислородный, из-под углекислого газа.
2. Труба ≥ 150 мм под топливную и загрузочную камеры.
3. Трубы 70 и 150 мм – для внутреннего вертикального дымохода.
4. Трубы 150 мм – для выходного дымохода.
5. Утеплитель любого типа, обязательно негорючий.
6. Заготовки листового металла H = 3 мм.

Верхняя часть баллона отрезается сваркой. В целях безопасности лучше открыть запорный кран на нем и заполнить водой перед резкой. С боковых сторон нужно вырезать проемы для топливной камеры и дымохода. Труба под топливник соединяется с вертикальной трубой дымоходного канала из дна баллона.
Как сложить печь своими руками

После монтажа внутренних элементов срезанный верх приваривается назад. Швы проверяются визуально, подсоединяется главный дымоход. Если есть водяной контур, присоединяется и он. После этого печь-ракету можно испытывать.

Выводы

Главный вывод звучит так: если вы являетесь одновременно сварщиком и слесарем, то решите задачу по изготовлению масляной буржуйки без особых затруднений. Повозиться придется лишь с настройкой и организацией подачи отработки в капельнице.

3 вида дымоходных теплообменников – конвекционный, воздушный и водяной экономайзер

Как вы поняли, просто сделать печь на солярке и отработке недостаточно, надо еще правильно отобрать у нее максимум тепла, не дать ему вылететь без пользы в дымоход. Практикуются следующие способы:

1. Как уже говорилось выше, можно проложить дымоход под уклоном по всей длине помещения, а потом вывести его на улицу вертикально.
2. Устроить обдув корпуса бытовым вентилятором.
3. Обварить тело буржуйки дополнительными теплосъемными ребрами.
4. Изготовить и поставить на дымоход экономайзер (в народе его называют регистром и бойлером) – теплообменник самоварного типа. Такие применяются в твердотопливных котлах и состоят из нескольких дымогарных труб, омываемых снаружи водой.

Предлагаем ознакомиться: Размеры топки печи и камина: высота, ширина, глубина

Простейший способ снять тепло с нагретого топливника – наварить конвекционные ребра

Важный момент. Обдувать корпус чудо-печки не рекомендуется по понятным причинам. Водяной контур, установленный на дымоход, нужно подключать к системе отопления с принудительной циркуляцией и расширительным баком открытого типа, чтобы уберечься от закипания. При периодической топке трубопроводы заполняются антифризом.

Схема подключения водяного экономайзера к радиаторному отоплению
