Конструктивные особенности
Конструкция вентиляционных шахт в многоэтажных домах изменяется с учетом внедрения современных технологий. Еще недавно строительные нормы предусматривали индивидуальные каналы, которые проходили от каждой вытяжки к общему стояку. Переход к «небоскребам» обусловил необходимость связывать вертикальный трубопровод на 6 этажей горизонтальными переходами, после которых выходят вентканалы к общей шахте.
Компактная вертикальная модель соединяет несколько сборных шахт. При этом переработанные воздушные массы не поступают тут же в отводящую вертикаль, а переводятся в нее лишь над вышестоящим этажом. Система вытяжных каналов по своей структуре похожа на елку. Конструкция является довольно компактной, однако особенности ее функционирования делают эту схему зависимой от погоды на улице.
Расчет вентиляции (воздухообмена) онлайн
| Хочу такой же калькулятор себе на сайт | |
| Онлайн-расчет воздухообмена по людям | |
|---|---|
| Количество постоянных рабочих мест:Более 2 часов непрерывно | чел. |
| Количество посетителей:Менее 2 часов непрерывно | чел. |
| Количество спортсменов: | чел. |
| Расход воздуха: | м3/ч |
| Онлайн-расчет воздухообмена по кратностям | |
| Объем помещения: | м3 |
| Кратность: | 1/ч |
| Расход воздуха: | м3/ч |
| Онлайн-расчет воздухообмена на удаление тепла | |
| Тепловыделение: | кВт |
| Температура в помещении: | °C |
| Температура приточного воздуха: | °C |
| Расход воздуха: | м3/ч |
| Онлайн-расчет воздухообмена на удаление влаги | |
| Влаговыделение: | г/ч |
| Влагосодержание воздуха в помещении: | г/кг |
| Влагосодержание приточного воздуха: | г/кг |
| Расход воздуха: | м3/ч |
| Онлайн-расчет воздухообмена на удаление вредностей | |
| Вредное вещество: | CO2 (Углекисный газ)CO (Оксид углерода)NO2 (Диоксид азота)NO (Оксиды азота)SO2 (Диоксид серы)АммиакХлорФенол/Бензол |
| Скорость выделения вредности в помещении: | мг/ч |
| Предельно допустимая концентрация (ПДК):Меняется при выборе вещества или задайте вашу ПДК | мг/м3 |
| Концентрация в наружном воздухе:Фоновая концентрация в окружающей среде | мг/м3 |
| Расход воздуха: | м3/ч |
| Хочу такой же калькулятор себе на сайт | |
| Ссылка на этот расчет: Копировать |

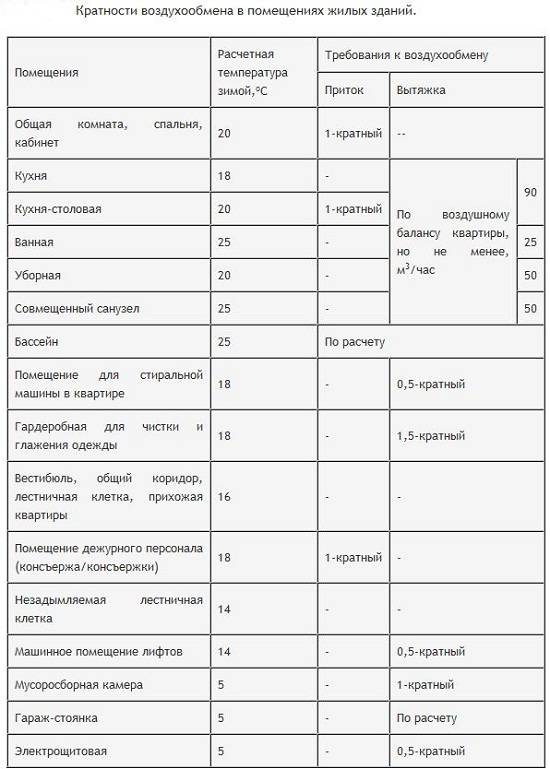

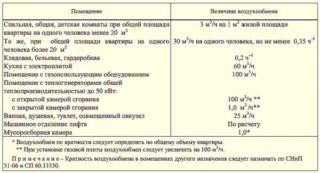

Кратность воздухообмена в помещениях жилых зданий
| Помещения | Расчетная температура (зимой),ºС | Требования к воздухообмену | ||
| Приток | Вытяжка | |||
| Общая комната, спальня, кабинет | 20 | 1-кратный | — | |
| Кухня | 18 | — | ||
| Кухня-столовая | 20 | 1-кратный | По воздушному балансу квартиры, но не менее, м3/час | 90 |
| Ванная | 25 | — | 25 | |
| Уборная | 20 | — | 50 | |
| Совмещенный санузел | 25 | — | 50 | |
| Бассейн | 25 | По расчету | ||
| Помещение для стиральной машины в квартире | 18 | — | 0,5-кратный | |
| Гардеробная для чистки и глажения одежды | 18 | — | 1,5-кратный | |
| Вестибюль, общий коридор, лестничная клетка, прихожая квартиры | 16 | — | — | |
| Помещение дежурного персонала (консъержа/консъержки) | 18 | 1-кратный | — | |
| Незадымляемая лестничная клетка | 14 | — | — | |
| Машинное помещение лифтов | 14 | — | 0,5-кратный | |
| Мусоросборная камера | 5 | — | 1-кратный | |
| Гараж-стоянка | 5 | — | По расчету | |
| Электрощитовая | 5 | — | 0,5-кратный |
Последовательность расчета вентиляции по кратностям следующая:
- Считаем объем каждого помещения в доме (объем=высота*длина*ширина).
- Подсчитываем для каждого помещения объем воздуха по формуле: L=n*V (n – нормируемая кратность воздухообмена, час-1; V – объём помещения, м3)
Для этого предварительно выбираем из таблицы «Санитарно-гигиенические нормы. Кратности воздухообмена в помещениях жилых зданий» норму по кратности воздухообмена для каждого помещения. Для большинства помещений нормируется только приток или только вытяжка. Для некоторых, например, кухня-столовая и то и другое. Прочерк означает, что в данное помещение не нужно подавать (удалять) воздух.
Для тех помещений, для которых в таблице вместо значения кратности воздухообмена указан минимальный воздухообмен (например, ≥90м3/ч для кухни), считаем требуемый воздухообмен равным этому рекомендуемому. В самом конце расчета, если уравнение баланса (∑ Lпр и ∑ Lвыт) у нас не сойдется, то значения воздухообмена для данных комнат мы можем увеличивать до требуемой цифры. Если в таблице нет какого-либо помещения, то норму воздухообмена для него считаем, учитывая что для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2 площади помещения. Т.е. считаем воздухообмен для таких помещений по формуле: L=Sпомещения*3. Все значения L округляем до 5 в большую сторону, т.е. значения должны быть кратны 5.
Суммируем отдельно L тех помещений, для которых нормируется приток воздуха, и отдельно L тех помещений, для которых нормируется вытяжка. Получаем 2 цифры: ∑ Lпр и ∑ Lвыт
Составляем уравнение баланса ∑ Lпр = ∑ Lвыт. Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для тех помещений, для которых мы в 3 пункте приняли воздухообмен равным минимально допустимому значению.
Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для помещений.
Санитарные нормы проектирования промышленных предприятий
По правилам СНиП, выделяемые в промышленном помещении любые неблагоприятные элементы, такие как влага и тепло принимаются из расчетов технологической части проектной документации.
Если такие данные отсутствуют в технологических нормах проектирования, количество производственных вредных веществ, выделяемых в помещении, допускается принимать, исходя из натуральных собранных фактов исследования. Также искомое значение обозначено в паспортных бумагах приобретенной специализированной техники.
Выбросы токсичных веществ в пространство происходят через сосредоточенные и рассредоточенные устройства общеобменной вентиляционной системы.
Расчет выбрасываемых веществ, должен предусматривать их количество, не превышающее:
- Максимального значения для города и населенных пунктов.
- Показатели максимального количества в воздухе, которое проникает внутрь жилых построек сквозь окошки по принципу натуральной вентиляции, (30% от нормы установленного лимита количества концентрации вредных, токсичных веществ в рабочей зоне).
Определение коэффициента рассеивания в рабочее пространство токсичных элементов, находящихся на момент выброса в системе, входят в состав вентиляционного проекта предприятия. Так, согласно стандартам, в помещениях промышленного назначения, при условии объема воздуха на одного субъекта – 20 м3 необходимо учесть процесс подачи наружного воздуха. Так в общем количестве он должен составлять до 30 м3\ч для каждого, находящегося в помещении субъекта. Если же, на одного человека приходятся более 20 м3, количество подаваемого снаружи воздуха должен составлять не меньше 20 м3\ч для каждого субъекта.
При создании проекта рабочей зоны промышленного производственного назначения, в которых отсутствует естественное проветривание, при этом с подачей в них наружного воздуха только по средствам существующей механической вентиляции, общее количество воздуха должно составлять не менее 60 м3/ч на одного субъекта. Показатель может варьироваться в пределах табличных данных, но при этом составлять не менее одного кратного потока воздухообмена в час.
Если расчетный показатель кратности воздуха составляет меньше табличной, и при этом используется рециркуляция, объем подачи наружного потока может быть меньше 60 м3/ч для одного субъекта, но не менее 15-20 % общего потока воздухообмена в системе.

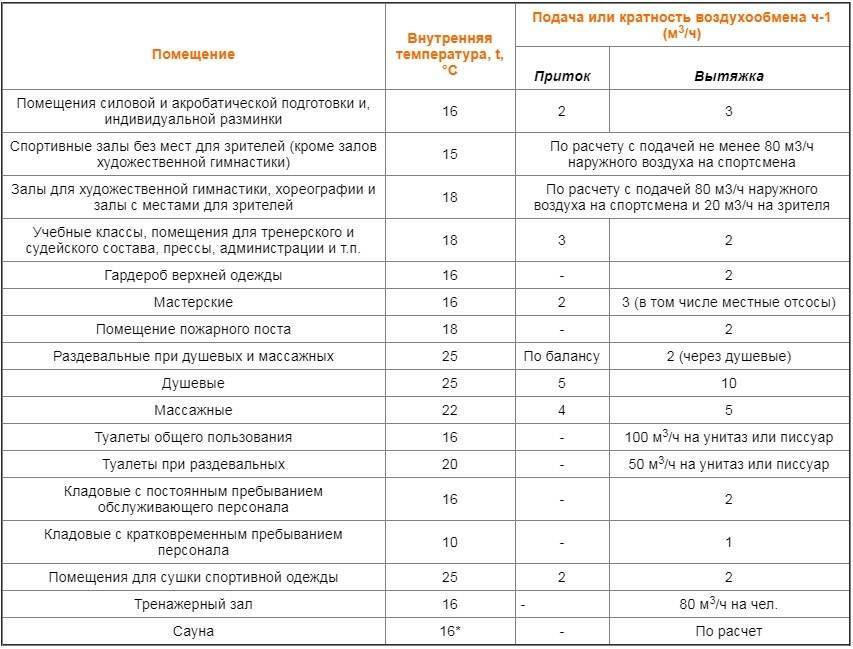

Таблица кратности воздухообмена
| Документация, Дополнительные материалы – Промышленная вентиляция |
Количество воздуха опредиляется по нормам расхода из учета:
- расход на Человека (м3/чел.*час)
- расход на 1 м2 (м3/кв.м.*час)
- кратность (количество смен воздуха в объеме помещения)
- технологической потребности
Для приблизительного расчета кратности воздухообмена в помещении и ознакомления можно воспользоваться таблицей. В таблице представлены нормы воздухообмена помещений бытового и социальонго назначения,
Точный расчет производится в соответствии со СНиП, отраслевыми нормами, ПДК и т.п.
Примечание. Плотность м2/чел. принимается по расчетной площади (без коридоров, лестниц, вестибюлей, технических помещений) для общественных зданий и по жилой площади для гостиниц, апартаментов и жилых зданий. (Опубликовано в журнале AВОК №6/2007 Рубрика: Вентиляция)

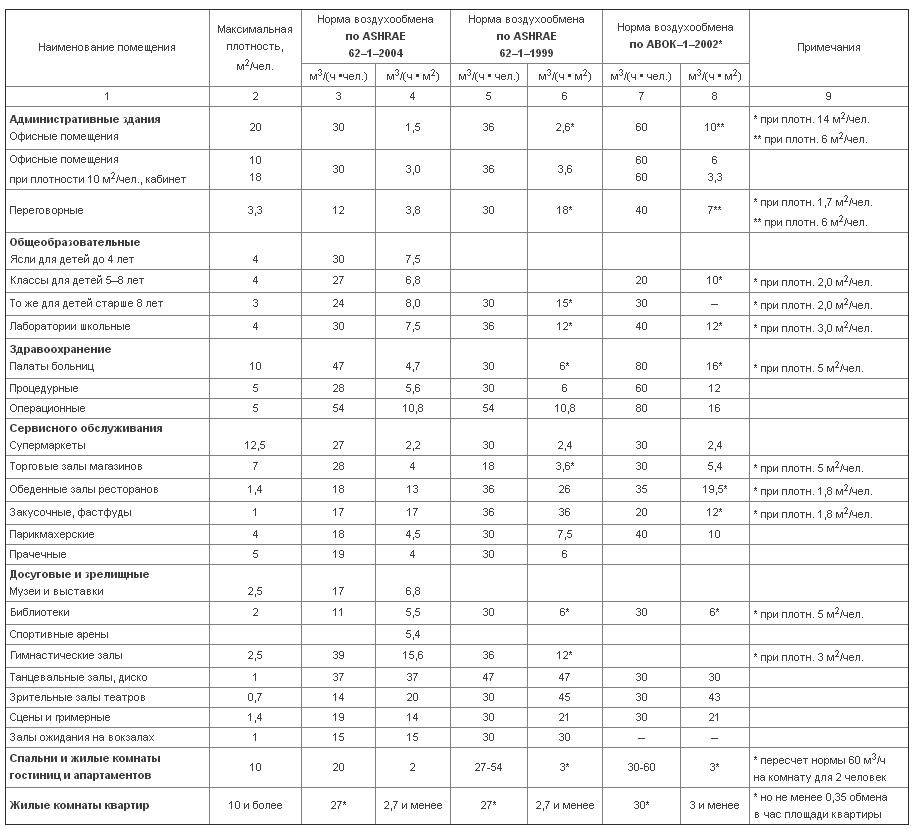

Наименование помещения | Максимальная плотность, м2/чел. | Норма воздухообменапо ASHRAE 62–1–2004 | Норма воздухообменапо ASHRAE 62–1–1999 | Норма воздухообменапо АВОК–1–2002* | Примечания | |||
м3/(ч •чел.) | м3/(ч • м2) | м3/(ч • чел.) | м3/(ч • м2) | м3/(ч • чел.) | м3/(ч • м2) | |||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
Административные здания Офисные помещения | 20 | 30 | 1,5 | 36 | 2,6* | 60 | 10** | * при плотн. 14 м2/чел. ** при плотн. 6 м2/чел. |
Офисные помещения при плотности 10 м2/чел., кабинет | 10 18 | 30 | 3,0 | 36 | 3,6 | 60 60 | 6 3,3 | |
Переговорные | 3,3 | 12 | 3,8 | 30 | 18* | 40 | 7** | * при плотн. 1,7 м2/чел. ** при плотн. 6 м2/чел. |
Общеобразовательные Ясли для детей до 4 лет | 4 | 30 | 7,5 | |||||
Классы для детей 5–8 лет | 4 | 27 | 6,8 | 20 | 10* | * при плотн. 2,0 м2/чел. | ||
То же для детей старше 8 лет | 3 | 24 | 8,0 | 30 | 15* | 30 | – | * при плотн. 2,0 м2/чел. |
Лаборатории школьные | 4 | 30 | 7,5 | 36 | 12* | 40 | 12* | * при плотн. 3,0 м2/чел. |
Здравоохранение Палаты больниц | 10 | 47 | 4,7 | 30 | 6* | 80 | 16* | * при плотн. 5 м2/чел. |
Процедурные | 5 | 28 | 5,6 | 30 | 6 | 60 | 12 | |
Операционные | 5 | 54 | 10,8 | 54 | 10,8 | 80 | 16 | |
Сервисного обслуживания Супермаркеты | 12,5 | 27 | 2,2 | 30 | 2,4 | 30 | 2,4 | |
Торговые залы магазинов | 7 | 28 | 4 | 18 | 3,6* | 30 | 5,4 | * при плотн. 5 м2/чел. |
Обеденные залы ресторанов | 1,4 | 18 | 13 | 36 | 26 | 35 | 19,5* | * при плотн. 1,8 м2/чел. |
Закусочные, фастфуды | 1 | 17 | 17 | 36 | 36 | 20 | 12* | * при плотн. 1,8 м2/чел. |
Парикмахерские | 4 | 18 | 4,5 | 30 | 7,5 | 40 | 10 | |
Прачечные | 5 | 19 | 4 | 30 | 6 | |||
Досуговые и зрелищные Музеи и выставки | 2,5 | 17 | 6,8 | |||||
Библиотеки | 2 | 11 | 5,5 | 30 | 6* | 30 | 6* | * при плотн. 5 м2/чел. |
Спортивные арены | 5,4 | |||||||
Гимнастические залы | 2,5 | 39 | 15,6 | 36 | 12* | * при плотн. 3 м2/чел. | ||
Танцевальные залы, диско | 1 | 37 | 37 | 47 | 47 | 30 | 30 | |
Зрительные залы театров | 0,7 | 14 | 20 | 30 | 45 | 30 | 43 | |
Сцены и гримерные | 1,4 | 19 | 14 | 30 | 21 | 30 | 21 | |
Залы ожидания на вокзалах | 1 | 15 | 15 | 30 | 30 | – | – | |
Спальни и жилые комнаты гостиниц и апартаментов | 10 | 20 | 2 | 27-54 | 3* | 30-60 | 3* | * пересчет нормы 60 м3/ч на комнату для 2 человек |
Жилые комнаты квартир | 10 и более | 27* | 2,7 и менее | 27* | 2,7 и менее | 30* | 3 и менее | * но не менее 0,35 обмена в час площади квартиры |
| < Предыдущая |
|---|
Классификация систем вентиляции
Системы вентиляции жилых и общественных зданий, можно классифицировать по трем категориям: по функциональному назначению, по способу побуждения движения воздуха и по способу перемещения воздуха.
Виды систем вентиляции по функциональному назначению:
- Приточная система вентиляции (система вентиляции, которая обеспечивает подачу в помещение свежего воздуха);
- Вытяжная система вентиляции (система вентиляции, которая удаляет из помещения отработанный воздух);
- Рециркуляционная система вентиляции (система вентиляции, которая обеспечивает подачу в помещение свежего воздуха с частичным подмесом вытяжного воздуха).
Виды систем вентиляции по способу побуждения движения воздуха:
- С механическим или искусственным (это системы вентиляции, в которых перемещение воздуха осуществляется с помощью вентилятора);
- С природным или естественным (перемещение воздуха осуществляется за счет действия гравитационных сил).
Виды систем вентиляции по способу перемещения воздуха:
- Канальные (перемещение воздуха осуществляется по сети воздуховодов и каналов);
- Безканальные (воздух попадает в помещение не организовано, через неплотности оконных проемов, открытые окна, двери).
Нормативные показатели
При проектировании системы притока и очистки учитывают назначение здания, технические помещения отдельной квартиры, офиса или санузла. В жилье многоквартирного сектора принимается минимальный объем подаваемого воздуха 30 м3/чел.
Таблица воздухообменов по помещениям ГОСТ, СНиП
| Наименование | Показатель кратности (м3/ч) |
| Жилая общая комната (зал) | 3 |
| Кухня в квартире или хостеле | 6 – 8 |
| Ванная, душ | 7 — 9 |
| Туалет | 8 – 10 |
| Бытовая прачечная | 7 |
| Гардероб и кладовая | 1 – 1,5 |
| Гараж, погреб | 4 – 8 |
| Кинозал, театр, конференц-зал | 20 – 40 м3 на человека в час |
| Офис | 5 – 7 |
| Ресторан | 8 – 10 |
| Кафе, бар, бильярдный зал | 9 – 11 |
| Универсам, торговый зал | 1,5 – 3 |
| Цех авторемонтного предприятия | 6 – 8 |
| Спортзал | 80 м3 на одного спортсмена или 20м3 на зрителя |
| Общественный санузел | 10 – 12 м3/ч или 100 м3 на 1 унитаз |
Методы расчета
Формула вычисления кратности по основным величинам
Показатель означает, сколько раз нужно сменить воздух в эндогенном микроклимате за 1 час, чтобы очистить его до предельного ПДК (показателя допускаемой концентрации) примесей.
Кратность воздухообмена можно посчитать по формуле N = V / W, где:
- N — кратность обмена воздуха (раз);
- V — кубатура наружного воздуха, поступающая в комнату за 1 час (м3/ч);
- W — объем интересующего помещения (м3).
Объем входящих потоков, который предназначается для разбавления вредных примесей и газов до максимальной допускаемой концентрации, рассчитывается по формуле V = B / (pb – po), где:
- V — кубатура воздушного потока (м3);
- B — количество патогенного вещества, поступающего за 1 час (мг/ч);
- pb — ПДК нежелательного компонента в атмосфере рабочего цеха (мг/м3);
- po — концентрация того-же компонента в поступающем потоке (мг/м3).
Количество примесей определяется прибором газоанализатором
В производстве используется сварка, лазерная или плазменная резка, пайка металлов с выделением вредных газов. Для уменьшения концентрации делается качественная вытяжка и вентиляция местных зон около рабочего места. Количество газов измеряется на единицу объема с помощью прибора газоанализатора.
Масштаб вредного компонента высчитывается по формуле B = a · b · W, где:
- B — объем вредных примесей (м3);
- а — коэффициент просачивания (для цехов — 1, для гаражей — 2);
- b — соотношение газа в атмосфере (мг/м3);
- W — кубатура цеха (м3).
Другие расчеты воздушного обмена
Показатели требуемого воздухообмена обозначены в СНиП
Показатель воздушного обмена по тепловыделениям рассчитывается, если в помещении есть большое количество тепла, которое нужно вывести из комнаты.
Индекс рассчитывается по формуле L = 3.6 · Q / (p · c · (t – k)), где:
- L — воздухообмен (м3/ч);
- Q — теплота, выделяемая в комнате (Вт);
- p — плотность внутреннего воздуха (кг/м3);
- c — воздушная теплоемкость;
- t — температура удаляемого потока (°С);
- k — температура поступающего потока (°С).
Показатель воздушного обмена по влаговыделению определяется, если в комнате в результате жизнедеятельности или технологических процессов выделяется большое количество влаги.
Расчет проводится по формуле L = W / (p · (d — do)), где:
- L — воздухообмен по влажности (м3/ч);
- W — концентрация влаги (%);
- p — плотность внутренней атмосферы (кг/м3);
- d — содержание влаги в удаляемом потоке (г/кг);
- do — содержание влаги в подаваемом воздухе (г/кг).
Предельно допустимые концентрации газов на производстве
Расчет воздухообмена по газовыделениям выполняется, если в цеху предполагается скопление воздушных примесей, которые требуется своевременно выводить за пределы помещения.
Применяется формула L = K / (K0 – K1), где:
- L — требуемая кратность воздухообмена (м3/ч);
- K — вес выделяемых газов (м/м3);
- K — ПДК газов (из справочника для конкретного помещения);
- K1 — концентрация газа в поступающем потоке.
Нормы воздухообмена для офисных зданий
Нормы в таких зданиях будут значительно выше, потому что вентиляция должна эффективно справляться с большим количеством углекислоты, выделяемой сотрудниками офиса и находящейся там техники, убирать излишек тепла, при этом подавать чистый воздух. В этом случае не будет достаточно естественной вентиляции, использование такой системы на сегодняшний день не может обеспечить требуемые гигиеничные и воздухообменные стандарты. При строительстве используют герметично закрывающиеся двери и окна, также устройство панорамного остекления полностью ограничивает попадание воздуха снаружи, что приводит к застою воздуха и ухудшению микроклимата жилья и общего состояния человека. Поэтому необходимо проектировать и устанавливать специальную вентиляцию.
В главные требования такой вентиляции входит:
- возможность обеспечения достаточного объема свежего чистого воздуха;
- фильтрация и устранение использованного воздуха;
- отсутствие превышения стандартов по шумности;
- удобное управление;
- небольшой уровень энергопотребляемости;
- возможность вписываться в интерьер и иметь небольшие размеры.
В конференц-залах требуется установка дополнительных приточных устройств, а вытяжку нужно устанавливать в туалетах, коридорах и в залах для копирования. В офисах механическая вытяжка монтируется в случаях, если площадь каждого кабинета превышает 35 кв. м.
Роль кратности в зданиях промышленного назначения
Точно подобранный коэффициент кратности позволяет произвести точный расчет воздухообмена в помещениях производства. Правильное обеспечение воздухообмена является одним из главных факторов, влияющих на качественный монтаж оборудования, включающего в себя вентиляционное обеспечение.
Показатели воздухообмена по кратности применяются с целью повышения точности определения количества выделяемого тепла. Воздух необходимого объема, выделяемый в цех производственного объекта, позволяет обеспечить условия труда, отвечающие нормам санитарии, и предотвратить перегрев оборудования.
Правила организации воздухообмена
В квартирах многоэтажек используют традиционную схему вытяжной вентиляции с естественным побуждением. При этом варианте переработанный воздух удаляется по внутренним домовым шахтам с помощью вытяжки. Для нормального функционирования системы потребуется восполнение удаляемого воздуха таким же объемом приточного. Потоки свежего воздуха поступают внутрь помещения через щели в дверях и окнах или во время проветривания при помощи створок.
Принцип естественного воздушного обмена основан на разности температур, давлений теплого и холодного воздуха. Для работы вентиляции немаловажным фактором выступает уличный ветер, т.к. он позволяет создать тягу во внутренних вентшахтах. В летнее время тяга понижается, поэтому большинство владельцев квартир устанавливают вентиляторы в вытяжной канал на кухне, в ванной комнате и туалете.
Улучшить естественный воздухообмен в квартирах позволит щель около 20 мм между дверным полотном и полом или приточные решетки, располагающиеся снизу.
Нормы вентиляции в помещениях офисов
В помещениях офисов должны соблюдаться климатические условия, указанные в СанПиН 2.2.4.3359-16. В данном случае расчетная температура воздуха соответствует параметрам, измеренным на высоте двух метров от напольного покрытия на том месте, где большую часть времени пребывают сотрудники компании. В первом приближении температуру определяют по формуле:
где t(н.з.) – температура в нижней двухметровой зоне в ⁰С;
∆t – температурный перепад (градиент), приходящийся на 1 м. высоты, в ⁰С/м;
h – высота от пола до потолка в м.
Если тепло, поступающее от оборудования, не равно теплопотерям, температурный градиент будет составлять несколько градусов.
Нормы проветривания регулируются СанПиН 2.2.2/2.4.1340-03. В соответствии с ГОСТ 30494-2011 скорость смены объема воздуха составляет 0,1 м/с
Приточная вентиляция в офисах способствует поступлению воздушных масс в помещения. Он подается с высоты двух метров над поверхностью земли. Часто воздух очищают и по необходимости осуществляют нагрев или охлаждение.
Определение показателя кратности
Выполняя производственно-технологические расчеты для основных помещений, не учитывается установленное большое оборудование. К примеру, если на основном производстве установлены насосные агрегаты, без специализированных вытяжных вентиляций, тогда количество вредных газов в атмосфере будет выше лимитированных официальными нормами, в 6-7 раз.
Во вспомогательных, дополнительных производственных помещениях, кроме моечных отделений, кратность воздухообмена вычисляется исходя из показателей кратности обмена.
На производстве обязательно должна быть предусмотрена система аварийной вентиляции, которая обеспечивает оперативное удаление высокой концентрации вредных и токсичных частиц из промышленных зданий. Такая система актуальна при отступлении от установленных норм производственного маршрута изготовления и при аварийных ситуациях. Для того чтобы исключить возможность перехода неблагоприятных компонентов через соединительные пути в здании, пути вывода аварийного типа рекомендуется организовывать без компенсационной составляющей притока.
Учреждения здравоохранения
Наибольшие значения показатель кратности воздухообмена в учреждениях, относящихся к системе здравоохранения, имеет для палат, в которых производится стационарное лечение пациентов с обнаруженными патологиями инфекционного (160 м³/ч) и неинфекционного (80 м³/ч) происхождения.
Согласно нормативам большая часть других помещений, включая кабинеты врачей и процедурные комнаты должна иметь кратность вытяжки при естественном типе организации воздухообмена, равную 1-2 ед/ч.
Отдельным пунктом следует упомянуть организацию системы вентиляции операционных кабинетов. В них согласно современным требованиям должна использоваться 3 кратная система очистки воздуха, при этом работающие устройства должны обеспечивать минимальный приток 1200 м³ воздуха в час.
Правила создания воздухообмена в помещении
Естественная вентиляция работает по принципу перепада температуры входящего и выходящего воздуха
В городских квартирах используется схема естественной и приточно-вытяжной вентиляции. Отработанные потоки выводятся по внутренним каналам в здании через вытяжки. Для работы системы требуется восполнение атмосферы такой же кубатурой свежего воздуха. Наружные потоки поступают через неплотности оконных и дверных проемов или при открывании фрамуг и форточек.
Система естественного воздухообмена работает за счет разной удельной массы холодного и теплого воздуха. Имеет значение ветер на улице для создания тяги во внутренних вентканалах. В теплую погоду тяга становится меньше, поэтому многие жильцы ставят электрические вентиляторы в отверстии вытяжки на кухне и в санузле.
Нормы воздухообмена в офисных помещениях предусматривают, что межкомнатные двери должны иметь просвет между полотном и полом около 1,5 – 2,0 см для естественной конвекции или нижние переточные решетки. Окна рассматриваются в единой системе в качестве приточных устройств.
Конструктивное решение
Строение каналов в многоэтажном секторе меняется в зависимости от развития новых технологий строительства. Раньше индивидуальные протоки шли от каждой вытяжки к общему столбу. Переход к повышенной этажности вызвал необходимость связки вертикальных труб на 4 – 5 этажей горизонтальными проходами, а от них идут каналы к общей шахте.
Компактная вертикаль объединяет 1 – 2 сборных канала, отработанный поток не поступает сразу в выводящую вертикаль, а приводится туда только над следующим этажом или выше. Схема вытягивающих шахт по строению напоминает елку. Конструкция занимает мало места, но структура делает ее зависимой от погодных условий.
В частном строении
В частном доме лучше обустраивать принудительную вентиляцию
В частном доме вентиляция ставят принудительную приточно-вытяжную систему, т.к. необходима подача свежего воздуха в котельную, погреб, кухню, другие комнаты. Микроклимат страдает, если ставят только вытяжку без организации притока. В таком случае ощущается нехватка кислорода. Другой ошибкой является подача воздуха без принудительного вытягивания. В этом случае внутренний воздух разбавляется свежими потоками, но запахи и вредные компоненты остаются в доме.
Искусственная вентиляция не пропускает загрязненный наружный воздух, т.к. в системе предусмотрены фильтры, которые избавляют потоки от аллергенов, бактерий и микробов. В ванной комплексное вентилирование устраняет влажность, на кухне удаляет запах, духоту. Оборудование работает в автоматическом режиме, управляется вручную или электронными приборами. Стоимость принудительной системы выше, чем устройство внутренних или навесных каналов. Для экономии подбираются только те функциональные компоненты системы, которые необходимы конкретному дому.
Влияние пластиковых окон на скорость воздухообмена
Приточный клапан на пластиковое окно
В жилище создается разреженность атмосферы из-за плотной изоляции оконных металлопластиковых проемов и современных герметичных дверей. В этих условиях тяга в канализационном канале может опрокинуться, если такое отверстие расположено выше других, в одной из комнат температура выше других, или действует разность давления ветра.
Современные окна становятся некомфортными, недышащими и доставляют неприятности в виде плохого вентилирования. Многие удаляют прокладки и делают дополнительные щели в раме. Такое решение дает результат в виде сквозняков, потерь тепла и обледенения фрамуг. Есть специальное решение в виде конструктивных элементов заводского изготовления, которые вставляются в раму для организованного контроля прохода воздуха.
Нормы воздухообмена
Нормы воздухообмена представляют собой таблицы с указанием различных типов помещений и кратности воздухообмена по притоку и вытяжке, которые должны быть обеспечены в данном помещении. Ранее они приводились в СНиП, и от проектировщика требовалось определение кратности воздухообмена по СНиП. Сегодня нормы воздухообмена в помещениях приводятся в Сводах Правил (СП) и прочих нормативных документах, действующих на территории РФ.
Ниже приведена выдержка из таблицы 12 СП 44.13330.2011 «Административные и бытовые здания», где указаны нормы кратностей воздухообмена для различных помещений в административных зданиях. Фактически, это таблица кратности воздухообмена.
| Помещения | Кратность воздухообмена | |
| приток | вытяжка | |
| 1 Вестибюли | 2 | – |
| 3 Гардеробные уличной одежды | – | 1 |
| 10 Помещения для отдыха, обогрева или охлаждения | 2 (но не менее 30 м3/ч на 1 чел.) | 3 |
| 11 Помещения для личной гигиены женщин | 2 | 2 |
| 12 Помещения для ремонта спецодежды | 2 | 3 |
| 13 Помещения для ремонта обуви | 2 | 3 |
Как следует из таблицы, например, в вестибюли следует подавать 2 объёма помещения в час. При площади вестибюля 40 м2 и высоте потолков 3 метра получим, что приток должен составлять 2·40·3 = 240 м3/ч.
А в помещениях для ремонта спецодежды нормы воздухообмена предписывают 2-кратный приток и 3-кратную вытяжку. Допустим, площадь помещения составляет 15 м2, высота потолков 3 метра. Тогда расход приточного воздуха должен составлять 2·15·3 = 90 м3/ч, а расход вытяжного воздуха — 3·15·3 = 135 м3/ч. Именно эти числа далее попадают в таблицу воздухообмена.
Технические расчеты бесплатно и анонимно =)
- Отопление
- Расчет тепловой нагрузки по укрупненным показателям МДК 4-05.2004
- Расчет диаметра коллектора
- Расчет расширительного бака для отопления
- Расчет количества ступеней теплообменника ГВС
- Расчет нагрева ГВС
- Расчет длины компенсаторов температурных удлинений трубопроводов
- Расчет скорости воды в трубопроводе
- Разбавление пропилен и этиленгликоля
- Расчет диаметра балансировочной шайбы
- Проверка работоспособности элеваторной системы отопления
- кг/с в м3/ч. Перевод массового расхода среды в объемный.
- Онлайн замена радиаторов Prado на Purmo
- Примеры гидравлических расчетов систем отопления
- Sanext
- Расчет диаметра и настройки клапана Sanext DPV
- Расчет этажного коллектора системы отопления Sanext
- Маркировка РКУ Sanext
- Замена клапана Danfoss AB-QM на Sanext DS
- Быстрая замена L и T-образных трубок на трубу Стабил
- Вентиляция
- Расчет гравитационного давления
- Расчет расхода воздуха на удаление теплоизбытков
- Расчет теплоснабжения приточных установок
- Расчет осушения помещений по методике Dantherm
- Расчет эквивалентного диаметра и скорости воздуха в воздуховоде
- Расчет дымоудаления с естественным побуждением
- Расчет площади воздуховодов и фасонных частей онлайн
- Расчет естественной вентиляции онлайн
- Расчет потерь давления на местных сопротивлениях
- Расчет воздушного отопления совмещенного с вентиляцией
- Расчет вентиляции в аккумуляторной
- Расчет температуры приточного и вытяжного воздуха системы вентиляции
- Расчет углового коэффициента луча процесса
- Кратности воздухообмена и температуры воздуха
- Расчет количества облучателей-рециркуляторов медицинских по Р 3.5.1904-04
- Кондиционирование
- Расчет мощности кондиционера по теплопритокам в помещение
- Расчет теплопритоков от солнечной радиации. Инсоляция помещения.
- Расчет теплопоступлений от источников искусственного освещения
- Расчет теплопоступлений от оборудования
- Расчет теплопоступлений от людей
- Расчет теплопритоков и влаги от остывающей еды
- Расчет теплопоступлений от инфильтрации воздуха
- Расчет полной теплоты из явной теплоты
- Водоснабжение
- Расчет сопротивления в трубопроводе ВК
- Расчет глубины промерзания грунта
- Расчетные расходы дождевых вод
- Газоснабжение
- Технико-экономический расчет тепла и топлива
- Расчет диаметра газопровода
- Расчет теплотворной способности энергоносителей
- Смета
- Расчет площади окраски металлического профиля
- Расчет площади окраски чугунных радиаторов
- Расчет расхода теплоизоляции с учетом коэффициента уплотнения
- Расчет количества досок из кубометра древесины
- Примеры смет
- Пример сметы на авторский надзор
- Пример сметы на перебазирование техники
- Пример расчета коэффициента к ФОТ при сверхурочной работе.
- Пример расчета коэффициента к ФОТ при многосменном режиме работы.
- Пример расчета коэффициента к ФОТ при вахтовом методе работы.
- Списание материалов в строительстве. Пример формы отчета.
- Списание материалов в строительстве. Пример формы ведомости.
- Разные
- Конвертер технических величин
- Проверка показаний теплосчетчика онлайн
- Расчет категории склада для хранения муки
- Линейная интерполяция онлайн
- Онлайн расчет маржинальности и точки безубыточности
- НДС калькулятор онлайн, расчет %
- Юнит-экономика онлайн калькулятор
- Расчет стоимости покупки автомобиля по доходу семьи
- Расчет стоимости системы учета энергоресурсов
- Калькулятор технологии домашнего виноделия
- На всю котлету
- Закон Ома
- Расчет фундамента
- Расчет изменения pH раствора при разбавлении водой
- Статьи
- Нормы
- Сравнение типов отопительных приборов
- Настройка AutoCAD
- Температура воздуха в Краснодаре за 10 лет зимой
- Сравнение ИП с ООО
- Вход
