Расчёт фасонных частей воздуховодов – как он производится и что следует учесть
Вычисления площади фасонных частей воздуховодов без специальной программы под силу только опытным инженерам-проектировщикам. Сегодня целые отделы различных институтов работают над усовершенствованием программ-калькуляторов, способных до миллиметра рассчитать площади воздуховодов и фасонных изделий, учитывая малейшие изменения углов изгибов и прочие нюансы.
В сети Интернет можно найти множество подобных программ, способных произвести вычисления с минимальными погрешностями. И подобные калькуляторы выходят практически ежедневно. Они позволяют не только высчитать необходимые параметры, но и сделать развёртку всех деталей воздуховода. Многие спросят – для чего это нужно? В наш век высоких технологий появилось такое новшество, как 3D-принтер. На него с компьютера отправляем развёртку нашей вентиляции и в результате получаем идеально подогнанные вентиляционные каналы с необходимыми параметрами.
Редакция Seti.guru предлагает уважаемому читателю воспользоваться онлайн-калькулятором расчёта площади воздуховодов и фасонных изделий. Всё, что требуется от пользователя,− это верно внести запрашиваемые параметры в соответствующие поля и нажать кнопку «Рассчитать». Остальное программа выполнит за вас.
Вычисление воздухообмена
Специалисты используют две основные схемы:
По укрупненным показателям. В данной методике не предусматриваются вредные выбросы, такие как тепло и вода. Условно назовем его «Способ №1». Метод с учётом избытков тепла и влаги. Условное название «Способ №2».
Способ №1
Единица измерения — м3/ч (кубические метры в час). Применяют две упрощенные формулы: L=K ×V(м3/ч); L=Z ×n (м3/ч), где
K – кратность воздухообмена. Отношение объёма приточки за одни час, к общему воздуху в помещении, крат в час; V – объём помещения, м3; Z – значение удельного обмена воздуха за единицу верчения, n – количество единиц измерения.
Преимущества и недостатки
Преимуществами планировки студии являются:
- Отсутствие перегородок внутри помещения, благодаря чему оно становится уютным и светлым;
- Увеличение площади, которая является полезной;
- Простая перепланировка с разнообразием вариантов и возможность самостоятельного изменения зонирования;
- Доступность каждой зоны;
- Возможность выделения зонирования с помощью применения разнообразных стилей, цветовой палитры и отделочных материалов.
Недостатки:
Если в квартире живут несколько человек, могут возникнуть конфликты по причине отсутствия личного пространства;
Не всегда простую квартиру разрешается переделывать в студию
Такие кардинальные перемены должны проходить с согласия БТИ;
Важно обращать особое внимание на установку вентиляции и отопительных приборов;
Потребность в установлении сильной вытяжки на кухне;
Необходимость в поддержании идеального порядка
Расчет воздуховодов

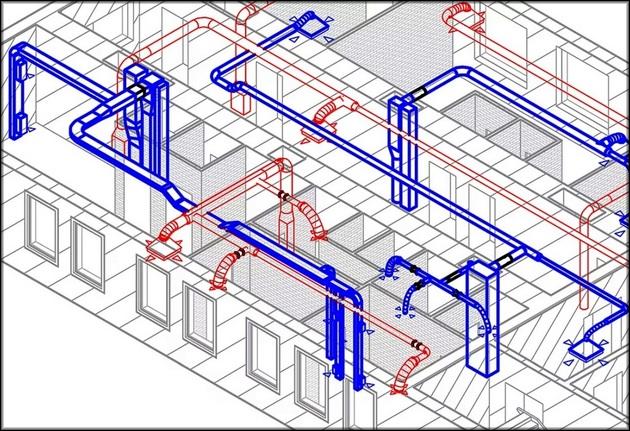

Расчет воздуховодов или проектирование систем вентиляции
В создании оптимального микроклимата помещений наиболее важную роль играет вентиляция. Именно она в значительной степени обеспечивает уют и гарантирует здоровье находящихся в помещении людей. Созданная система вентиляции позволяет избавиться от множества проблем, возникающих в закрытом помещении: от загрязнения воздуха парами, вредными газами, пылью органического и неорганического происхождения, избыточным теплом. Однако предпосылки хорошей работы вентиляции и качественного воздухообмена закладываются задолго до сдачи объекта в эксплуатацию, а точнее, на стадии создания проекта вентиляции. Производительность систем вентиляции зависит от размеров воздуховодов, мощности вентиляторов, скорости движения воздуха и других параметров будущей магистрали. Для проектирования системы вентиляции необходимо осуществить большое количество инженерных расчетов, которые учтут не только площадь помещения, высоту его перекрытий, но и множество других нюансов.
Расчет площади сечения воздуховодов
После того, как вы определили производительность вентиляции, можно переходить к расчету размеров (площади сечения) воздуховодов.
Расчет площади воздуховодов определяется по данным о необходимом потоке, подаваемом в помещение и по максимально допустимой скорости потока воздуха в канале. Если допустимая скорость потока будет выше нормы, то это приведет к потере давления на местные сопротивления, а также по длине, что повлечет за собой увеличение затрат электроэнергии. Также правильный расчет площади сечения воздуховодов необходим для того, чтобы уровень аэродинамического шума и вибрация не превышали норму.
При расчете нужно учитывать, что если вы выберете большую площадь сечения воздуховода, то скорость воздушного потока снизится, что положительно повлияет и на снижение аэродинамического шума, а также на затраты по электроэнергии. Но нужно знать, что в этом случае стоимость самого воздуховода будет выше. Однако использовать «тихие» низкоскоростные воздуховоды большого сечения не всегда возможно, так как их сложно разместить в запотолочном пространстве. Уменьшить высоту запотолочного пространства позволяет применение прямоугольных воздуховодов, которые при одинаковой площади сечения имеют меньшую высоту, чем круглые (например, круглый воздуховод диаметром 160 мм имеет такую же площадь сечения, как и прямоугольный размером 200×100 мм). В то же время монтировать сеть из круглых гибких воздуховодов проще и быстрее.
Поэтому при выборе воздуховодов обычно подбирают вариант, наиболее подходящий и по удобству монтажа, и по экономической целесообразности.
Площадь сечения воздуховода определяется по формуле:
Sс — расчетная площадь сечения воздуховода, см²;
L — расход воздуха через воздуховод, м³/ч;
V — скорость воздуха в воздуховоде, м/с;
2,778 — коэффициент для согласования различных размерностей (часы и секунды, метры и сантиметры).
Итоговый результат мы получаем в квадратных сантиметрах, поскольку в таких единицах измерения он более удобен для восприятия.
Фактическая площадь сечения воздуховода определяется по формуле:
S = π * D² / 400 — для круглых воздуховодов,
S = A * B / 100 — для прямоугольных воздуховодов, где
S — фактическая площадь сечения воздуховода, см²;
D — диаметр круглого воздуховода, мм;
A и B — ширина и высота прямоугольного воздуховода, мм.
Расчет сопротивления сети воздуховодов
После того как вы рассчитали площадь сечения воздуховодов, необходимо определить потери давления в вентиляционной сети (сопротивление водоотводной сети). При проектировании сети необходимо учесть потери давления в вентиляционном оборудовании. Когда воздух движется по воздуховодной магистрали, он испытывает сопротивление. Для того чтобы преодолеть это сопротивление, вентилятор должен создавать определенное давление, которое измеряется в Паскалях (Па). Для выбора приточной установки нам необходимо рассчитать это сопротивление сети.
Для расчета сопротивления участка сети используется формула:
Где R – удельные потери давления на трение на участках сети
L – длина участка воздуховода (8 м)
Еi – сумма коэффициентов местных потерь на участке воздуховода
V – скорость воздуха на участке воздуховода, (2,8 м/с)
Y – плотность воздуха (принимаем 1,2 кг/м3).
Значения R определяются по справочнику (R – по значению диаметра воздуховода на участке d=560 мм и V=3 м/с). Еi – в зависимости от типа местного сопротивления.
В качестве примера, результаты расчета воздуховода и сопротивления сети приведены в таблице:
Общие требования
В вентиляционных системах, предназначенных для удаления пожароопасных летучих веществ, воздуховоды должны производиться из огнеупорных материалов. Основные транзитные сегменты вентиляции необходимо выполнять из металла.
Рассчитывая окончательные параметры воздуховодов, необходимо предусмотреть:
- Возможность установки противопожарных клапанов как в горизонтальном, так и в вертикальном положении.
- Монтаж воздушных затворов на площадках между этажами. Функциональные возможности этих приборов должны соответствовать нормативным требованиям по аварийному блокированию выборочных сегментов системы.
- На каждом поэтажном коллекторе возможно подключить максимально пять воздуховодов.
- Монтаж системы автоматического пожарного оповещения.
Во всех проводимых расчетах были использованы рекомендации строительных норм и правил. Эти нормативные значения позволяют выяснить минимально возможную эффективность вентиляции, которая сможет обеспечить комфортный микроклимат в помещении
Иначе говоря, правила СНиП ориентированы прежде всего на минимизирование затрат на монтаж и эксплуатацию вентсистемы, что немаловажно при разработке систем вентиляции общественных и админзданий
Для частных домов и квартир ситуация несколько иная, так как это личный проект, в котором можно строго не придерживаться указаний СНиП. Из-за этого продуктивность вентиляции может отклоняться от нормативных значений, так как индивидуальное представление о комфорте у каждого свое.
https://youtube.com/watch?v=khrWvneWBdQ
Алгоритм расчета скорости воздуха в воздуховоде
Вычислить скорость воздухообмена можно с помощью специальных таблиц или с использованием формул
Важно заранее узнать показатель кратности. Он определяет количество воздуха, необходимого для обеспечения нормального проветривания 1 м³ помещения за 1 час
В этом случае также существуют специальные таблицы, однако значения в них нередко округляются. Поэтому специалисты рекомендуют определять эту цифру самостоятельно посредством формул.
В зависимости от планировки помещения, будут устанавливаться необходимые параметры коммуникации
Рассмотрим формулу, по которой вычисляется кратность воздуха:
N=V/W, где:
N – кратность (к-во раз/ч);
V – количество свежего воздуха, поступающего в комнату за 1 час (м³/ч);
W – объем помещения (м³).
Статья по теме:
Рассмотрим на примере, как кратность воздуха позволяет определить его необходимое количество для конкретного помещения. Для кухни, объем которой составляет 12 м³, потребуется количество воздуха равное 72 м³ (L = 12 м³ х 6 =72 м³). Цифра 6 в этом случае обозначает кратность воздухообмена.
Для проведения аэродинамического расчета воздуховода необходимо несколько значений, как то: показатель кратности, объем помещения и площадь сечения канала. Формула в этом случае будет иметь следующий вид:
V=L/3600 х S, где:
V – скорость перемещения воздушных масс (м/с);
L – количество используемого воздуха (м³/ч);
S – площадь сечения трубы (см² или м²).
В круглые воздуховоды могут устанавливаться вентиляторы, которые помогут сохранить нормальную скорость транспортировки воздуха
Стоит сказать, что скорость транспортировки воздуха находится в зависимости от еще двух параметров: уровня шума и коэффициента вибрации. При расчете скорости в воздуховоде необходимо учесть эти показатели и проектировать систему в соответствии со СНиП.
Определение потери давления после расчета площади воздуховода
При увеличении диаметра воздуховода давление в нем падает
Потери давления высчитываются после подсчета площади трубопроводов, скорости обмена воздуха и сопротивления инженерной коммуникации. Такой показатель влияет на подбор вентилятора по мощности.
Используется формула P = R · L + E · V · Y / 2, где:
- P — потери давления (Па);
- R — удельный показатель давления трением при взаимодействии воздуха с внутренними стенками (Па/м);
- L — длина расчетного участка (м);
- E — числовой индекс потерь напора на участке в сумме;
- V — скорость потока в искомом месте (м/с);
- Y — плотность атмосферы (кг/м3).
Потеря давления определяется с применением справочника. Коэффициент E имеет прямую зависимость от параметров участка, где делается вычисление.
Пример расчета вентиляции с помощью калькулятора
На этом примере мы покажем, как рассчитать приточную вентиляцию для 3-х комнатной квартиры, в которой живет семья из трех человек (двое взрослых и ребенок). Днем к ним иногда приезжают родственники, поэтому в гостиной может длительное время находиться до 5 человек. Высота потолков квартиры — 2,8 метра. Параметры помещений:
Нормы расхода для спальни и детской зададим в соответствии с рекомендациями СНиП — по 60 м³/ч на человека. Для гостиной ограничимся 30 м³/ч, поскольку большое количество людей в этой комнате бывает нечасто. По СНиП такой расход воздуха допустим для помещений с естественным проветриванием (для проветривания можно открыть окно). Если бы мы и для гостиной задали расход воздуха 60 м³/ч на человека, то требуемая производительность для этого помещения составила бы 300 м³/ч. Стоимость электроэнергии для нагрева такого количества воздуха оказалась бы очень высокой, поэтому мы пошли на компромисс между комфортом и экономичностью. Для расчета воздухообмена по кратности для всех помещений выберем комфортный двукратный воздухообмен.
Магистральный воздуховод будет прямоугольным жестким, ответвления — гибкими шумоизолированными (такое сочетание типов воздуховодов не самое распространенное, но мы выбрали его в демонстрационных целях). Для дополнительной очистки приточного воздуха будет установлен угольно-пылевой фильтр тонкой очистки класса EU5 (расчет сопротивления сети будем вести при загрязненных фильтрах). Скорости воздуха в воздуховодах и допустимый уровень шума на решетках оставим равными рекомендуемым значениям, которые заданы по умолчанию.
Расчет начнем с составления схемы воздухораспределительной сети. Эта схема позволит нам определить длину воздуховодов и количество поворотов, которые могут быть как в горизонтальной, так и вертикальной плоскости (нам нужно посчитать все повороты под прямым углом). Итак, наша схема:
Сопротивление воздухораспределительной сети равно сопротивлению самого длинного участка. Этот участок можно разделить на две части: магистральный воздуховод и самое длинное ответвление. Если у вас есть два ответвления примерно одинаковой длины, то нужно определить, какое из них имеет большее сопротивление. Для этого можно принять, что сопротивление одного поворота равно сопротивлению 2,5 метров воздуховода, тогда наибольшее сопротивление будет иметь ответвление, у которого значение (2,5* кол-во поворотов + длина воздуховода) максимально. Выделять из трассы две части необходимо для того, чтобы можно было задать разный тип воздуховодов и разную скорость воздуха для магистрального участка и ответвлений.
В нашей системе на всех ответвлениях установлены балансировочные дроссель-клапаны , позволяющие настроить расходы воздуха в каждом помещении в соответствии с проектом. Их сопротивление (в открытом состоянии) уже учтено, поскольку это стандартный элемент вентиляционной системы.
Длина магистрального воздуховода (от воздухозаборной решетки до ответвления в помещение № 1) — 15 метров, на этом участке есть 4 поворота под прямым углом. Длину приточной установки и воздушного фильтра можно не учитывать (их сопротивление будет учтено отдельно), а сопротивление шумоглушителя можно принять равным сопротивлению воздуховода той же длины, то есть просто посчитать его частью магистрального воздуховода. Длина самого длинного ответвления составляет 7 метров, на нем есть 3 поворота под прямым углом (один — в месте ответвления, один — в воздуховоде и один — в адаптере). Таким образом, мы задали все необходимые исходные данные и теперь можем приступать к расчетам (скриншот). Результаты расчета сведены в таблицы:
Результаты расчета по помещениям

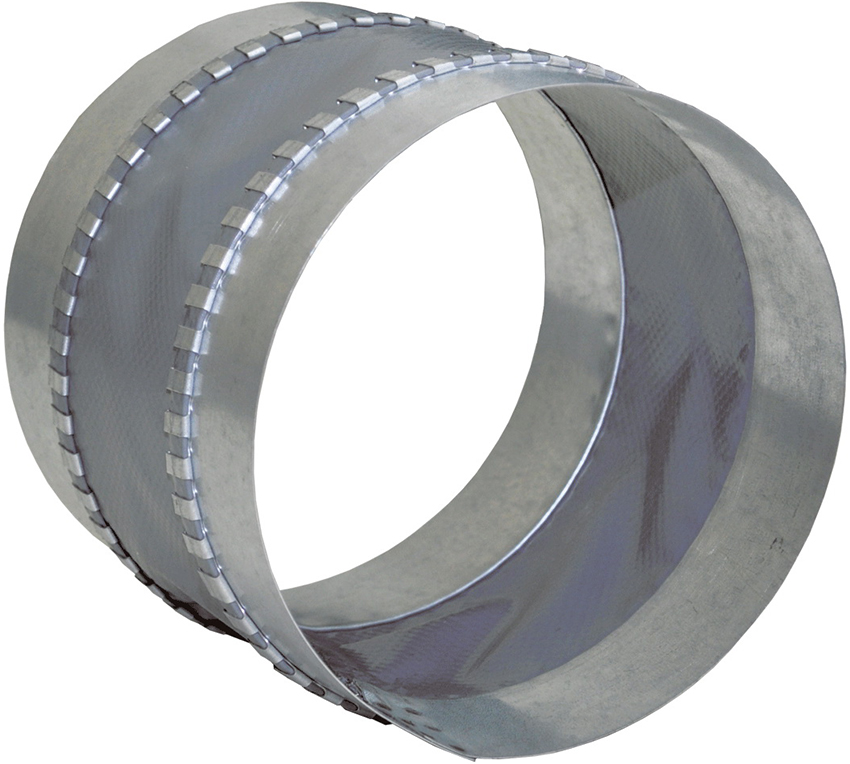

Фасонные изделия
Для вычисления необходимых параметров как фасонных изделий, так и самой вентиляции, нет необходимости самостоятельно пользоваться формулами. Чтобы упростить весь процесс проектирования инженерами были созданы специализированные программы (калькуляторы), которые способны сами произвести расчёт. Единственное, что требуется от пользователя – ввести запрашиваемые значения.

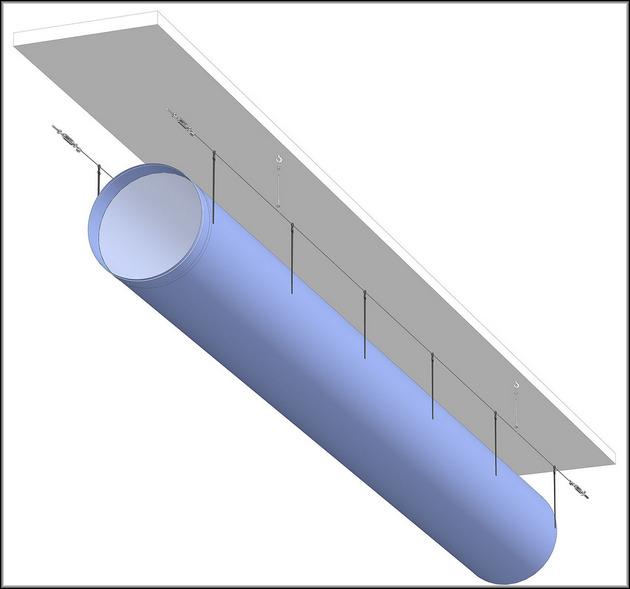

Самостоятельно произвести расчёт значения для креплений фасонных изделий может исключительно инженер. Однако, даже профессионалы не способны обойтись без специальных таблиц, значений и формул с необходимыми коэффициентами. Человеку без достаточных познаний в соответствующих областях не под силу самостоятельно выполнить проектирование.

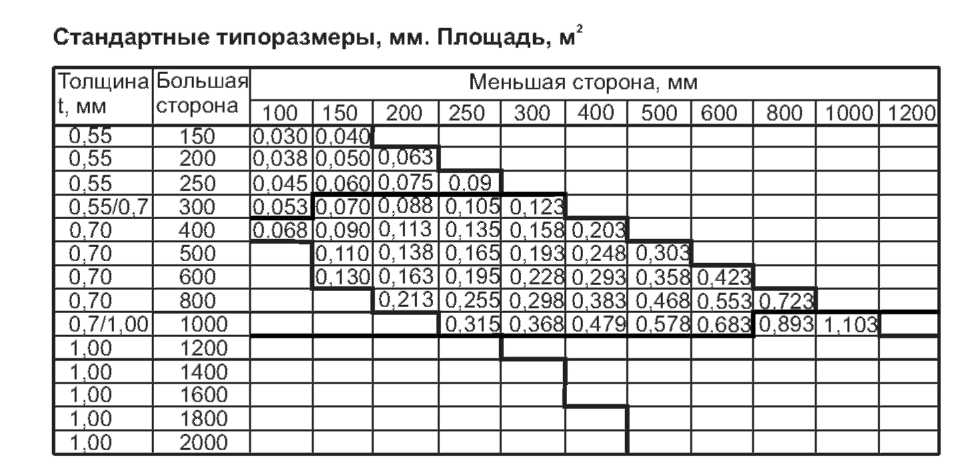

При расчёте диаметра воздуховода необходимо использовать таблицу равнозначных диаметров. Эта таблица учитывает воздуховоды с большим сечением, где понижение давления на трение равносильно сниженному давлению прямоугольных конструкций. Равнозначные диаметры необходимы только если нужно выполнить подсчет прямоугольных фасадов, используя таблицы для конструкций с большим сечением (круглых).
Эквивалентное (равнозначное) значение возможно узнать одним из трёх способов:
- по расходу воздуха;
- по скорости потока воздуха;
- по поперечному сечению воздуховода.
Каждое из этих значений полностью связано с каким-либо параметром системы вентиляции. Чтобы определить каждый параметр потребуется использовать индивидуальную таблицу вычисления. В качестве итогового результата получится значение потери давления на трение. Если все измерения были верными, независимо от способа вычисления результат будет полностью идентичен. Ошибки в вычислениях могут возникнуть вследствие нарушения предписаний по измерениям.
Потери давления
Находясь в воздуховоде вентиляционной системы воздух испытывает некоторое сопротивление. Чтобы его можно было преодолеть, в системе должен быть соответствующий уровень давления. Общепринято, что давление воздуха измеряется в собственных единицах — Па.
Все необходимы расчёты проводятся с помощью специализированной формулы:
P = R * L + Ei * V2 * Y/2,
Здесь P – давление; R – частичные изменения уровня давления; L – общие размеры всего воздуховода (длина); Ei – коэффициент всевозможных потерь (суммировано); V – скорость воздуха в сети; Y – плотность воздушных потоков.
Ознакомится со всевозможными условными обозначениями, встречающимися в формулах, возможно при помощи специальной литературы (справочников). При этом, значение Ei уникально в каждом отдельном случае из-за зависимости от определённого типа вентиляции.

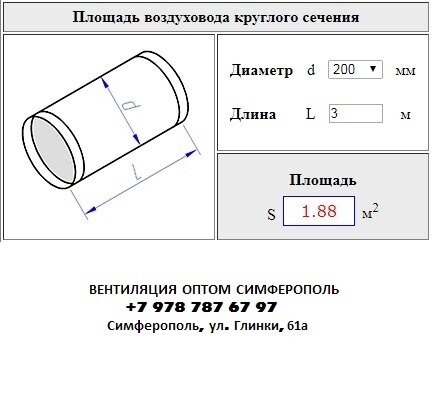

Как рассчитать площадь воздуховода по формулам
Расчёт мощности нагревания в сети
Температура воздуха, поступающего в помещения, строго регламентируется. К примеру, для жилых сооружений минимальное значение составляет +18°С. Для расчёта мощности используемого нагревательного оборудования необходимо из нормативов узнать минимальное значение температуры той климатической зоны, где расположено здание. Разница этих температур является основным фактором определения мощности нагревательного устройства. При этом, совсем не обязательно использовать максимально мощный калорифер, способный обеспечить нагрев помещения при минимальной внешней температуре. Если вентиляция имеет систему регулировки производительности, то во время максимальной нагрузки на калорифер просто снижается интенсивность подачи воздуха.
Расчёт мощности нагревательного устройства осуществляется по формуле:
Р — расчётная мощность устройства нагрева (рекуператор или калорифер), (кВт);
Δt — разница значений температуры воздуха на входе в систему вентиляции и на подаче в помещение, (°С);
Q — производительность вентиляционной системы, (м³/ч);
τv — объёмная теплоёмкость воздуха, зависит от совокупности значений влажности, температуры и давления, но принимается в качестве коэффициента 0,336 Вт × (ч/м³/°С).

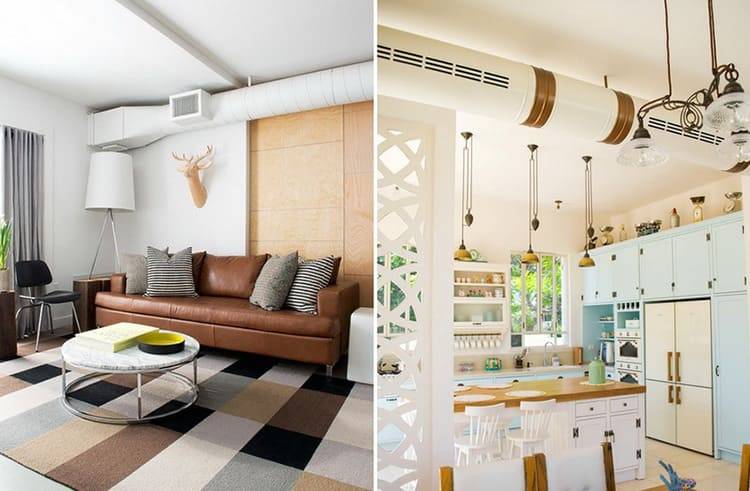

Примеры использования воздуховодов в качестве декоративного элемента помещений

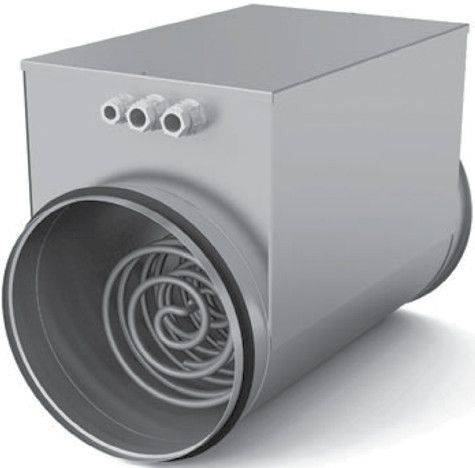

Расчет канального нагревателя
Расчет калорифера вентиляции электрического типа производится так:
P=v * 0,36 * ∆T
здесь v — объем пропускаемого через калорифер воздуха в куб.м.\час, ∆T — разница между температурой воздуха снаружи и внутри, которую необходимо обеспечить калориферу.
Этот показатель варьирует в пределах 10 — 20, точная цифра устанавливается клиентом.
Расчет нагревателя для вентиляции начинается с вычисления фронтальной площади сечения:
Аф=R *p\3600 *Vp,
здесь R — объем расхода приточки, куб.м.\ч, p — плотность атмосферного воздуха, кг\куб.м, Vp — массовая скорость воздуха на участке.
Показатель массовой скорости определяется через фронтальную площадь теплообменников:
Vp=R *p\3600 *Aф.факт
Для дальнейшего расчета калорифера вентиляции определяем нужное для согрева потока воздуха количества теплоты:
Q=0,278 *W *c (Tп-Tу),
здесь W — расход теплого воздуха, кг\час, Тп — температура приточного воздуха, градусы Цельсия, Ту — температура уличного воздуха, градусы Цельсия, c — удельная теплоемкость воздуха, постоянная величина 1,005.
Поддержание хорошего микроклимата в помещениях – очень важная проблема при эксплуатации любых зданий. Удаление загрязнённого, подача чистого и свежего воздуха становится наипервейшей задачей по поддержанию требуемых параметров микроклимата. Дополнительной функцией при этом становится сохранение тепла в помещениях.
Эта функция сейчас стала занимать особенно важное место в вопросах проектирования и эксплуатации зданий, так как множество уже построенных объектов не удовлетворяют по данному параметру современным нормативным документам и актам. Наиболее подходящим решением обеих задач является использование современных вентиляционных систем. Существует достаточно большое количество вариантов исполнения этих систем, каждая из которых имеет свои плюсы и минусы
Но всё же есть в них кое-что одно, что их объединяет. Именно этим “чем-то” являются трубы для вентиляции
Существует достаточно большое количество вариантов исполнения этих систем, каждая из которых имеет свои плюсы и минусы. Но всё же есть в них кое-что одно, что их объединяет. Именно этим “чем-то” являются трубы для вентиляции.
Вычисление площади воздуховодов
Расчет воздуховодов.
На размер трубы вентиляции влияют такие характеристики, как массив воздуха, нагнетаемого внутрь помещений, скорость движения потока и уровень его давления на стенки и другие элементы магистрали.
Достаточно, не рассчитав всех последствий, уменьшить диаметр магистрали, как сразу же возрастет скорость воздушного потока, что приведет к увеличению давления по всей протяженности системы и в местах сопротивления. Кроме появления излишнего шума и неприятной вибрации трубы, электрические зафиксируют также рост расхода электроэнергии.
Однако далеко не всегда в погоне за устранением указанных недостатков можно и нужно увеличивать сечение вентиляционной магистрали. Прежде всего, этому могут воспрепятствовать ограниченные габариты помещений. Поэтому следует особенно тщательно подойти к процессу расчета площади трубы.
Для определения данного параметра необходимо применить следующую специальную формулу:
Sc = L х 2,778/V, где
Sc – площадь канала расчетная (см2);
L – расход воздуха, движущегося по трубе (м3/час);
V – скорость движения воздуха по вентиляционной магистрали (м/сек);
2,778 – коэффициент согласования разномерностей (например, метров и сантиметров).
Варианты переходов с прямоугольного на круглый воздуховод.
Результат вычислений – расчетная площадь трубы – выражается в квадратных сантиметрах, так как в данных единицах измерения он рассматривается специалистами как самый удобный для анализа.
Кроме расчетной площади сечения трубопровода важно установить фактическую площадь сечения трубы. При этом надо иметь в виду, что для каждого из основных профилей сечения – круглого и прямоугольного – принята своя отдельная схема вычисления. Итак, для фиксации фактической площади трубопровода круглого сечения применяется следующая специальная формула:
Итак, для фиксации фактической площади трубопровода круглого сечения применяется следующая специальная формула:
S = π х D2/400, где
S – сечение воздуховода фактическое (см2);
D – диаметр воздушной трубы (мм).
Для расчета фактической площади сечения прямоугольной конфигурации применяется такая формула:
S = A х B/100, где
S – площадь прямоугольного сечения фактическая (см2);
A – ширина воздушной магистрали (мм);
В – высота воздушной магистрали (мм).
Следует иметь в виду, что расчеты фактической площади сечения производятся по отдельности – для общего магистрального канала и в отношении каждого ответвления в направлении различных помещений.
Также для правильного и полного вычисления площади сечения воздуховода круглой конфигурации очень важно определить оптимальный диаметр рабочей магистрали. Это необходимо в том числе и для того, чтобы произвести наиболее качественный монтаж всей вентиляционной системы в помещениях в зависимости от их основных габаритов. Формула для определения диаметра выглядит таким образом (рис.1),
Формула для определения диаметра выглядит таким образом (рис.1),
где L – нагрузка воздуха на определенный участок в единицу времени (м3/час);
V – рекомендуемая скорость движения воздуха (м/сек).
Таким образом, учитывая все особенности монтажа воздуховодов и применяя соответствующие формулы, можно в итоге добиться создания безупречного микроклимата в любом помещении.
Задача проведения расчетов
Вычисление площади и подбор подходящих воздуховодов вентиляции будет зависеть от материала их изготовления и вида. От первого показателя зависит то, как будут циркулировать воздушные массы и какое воздействие они будут оказывать на стенки воздуховода.
Воздушные отводы в зависимости от материала изготовления подразделяются на:
- алюминиевые;
- стальные;
- матерчатые;
- пластиковые.
При этом они могут иметь различную форму. Воздуховоды выпускаются в виде овальных, квадратных и круглых устройств. Первые устройства получили наименьшее распространение, по сравнению с 2-мя последними.
Даже если разработан идеальный проект системы вентиляции, неправильно выбранное сечение воздуховода нарушит правильную воздушную циркуляцию.
Этот показатель влияет на:
- уровень герметичности крепежных элементов;
- объем и скорость передвижения масс воздуха;
- потребление электроэнергии;
- уровень шума.
Правильный расчет сечения любых видов воздуховодов позволит сразу же сэкономить деньги, так как именно благодаря этому определяется необходимое количество всех материалов. Однако кроме экономической стороны, есть еще и другой показатель, который так же очень важный — эффективность работы вентиляционной системы, ведь именно он обеспечивает комфортный микроклимат для людей, находящихся в данном помещении.
Общие требования
Воздуховоды из термостойких материалов необходимо устанавливать в системах вентиляции, предназначенных для удаления легковоспламеняющихся соединений или откачки воздуха, температура которого превышает 80 °C. Основные транзитные сегменты вентиляции выполняются из металла.
В расчете итоговых характеристик воздуховодов должна быть предусмотрена возможность осуществить:
- установку устройств, автоматически перекрывающих во время пожара проем воздуховода и препятствующих распространению огня и продуктов горения;
- монтаж воздушных затворов на промежуточных лестничных площадках;
- включение максимум пяти воздуховодов в каждый поэтажный коллектор;
- монтирование систем АПС (автоматической противопожарной сигнализации).
Чтобы определить необходимые размеры фасонных частей и самой системы, можно прибегнуть к специальным программам. Стоит только вписать требуемые данные, и результат вычисления появится практически мгновенно. Существуют также специальные таблицы со всеми требуемыми коэффициентами, формулами и значениями.
Простому обывателю, не имеющему профильных знаний в определенной инженерной области, не по силам реализовать все стадии расчетов. Поэтому выполнять конструкторскую разработку не только вентиляционной, но и любых других коммуникационных систем следует доверить профессионалам.
Расчёт выбросов
Объём воздухообмена и интенсивность работы системы зависят от двух этих параметров:
- Нормы, требования и рекомендации, прописанные в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», а также другой, более узкоспециализированной нормативной документации.
- Фактические выбросы. Рассчитываются по специальным формулам для каждого источника, и приведены в таблице:
| Тепловыделения, Дж | |
| Двигатель электрический | N – мощность двигателя по номиналу, Вт; K1 – загрузочный коэффициент 0,7-0,9 k2η — коэффициент работы в одно время 0,5-1. |
| Приборы освещения | |
| Человек | n – расчётное число людей для этого помещения; q – количество теплоты, которое выделяет организм одного человека. Зависит от температуры воздуха и интенсивности работы. |
| Поверхность бассейна | V – скорость движение воздуха над водной поверхностью, м/с; Т – температура воды, 0С F – площадь водного зеркала, м2 |
| Влаговыделение, кг/ч | |
| Водная поверхность, например бассейн | Р — коэффициент массоотдачи; F-площадь поверхности испарения, м2; Рн1, Рн2 — парциальные давления насыщенного водяного пара при определенной температуре воды и воздуха в помещении, Па; РБ – давление барометрическое. Па. |
| Мокрый пол | F — площадь мокрой поверхности пола, м2; tс, tм – температуры воздушных масс, замеренные по сухому/мокрому термометру,0С. |
Используя данные, полученные в результате вычисления вредных выделений, проектировщик продолжает рассчитывать параметры вентиляционной системы.
Оформление капитала: список документов и порядок получения
Прежде чем построить дом за материнский капитал, стоит собрать необходимые документы.
- сертификат на получение денег из капитала;
- разрешающие документы на ИЖС;
- документ, утверждающий права на участок земли;
- свидетельство о браке, если владелец земли и владелец маткапитала – супруги, а не один и тот же человек;
- паспорт гражданина РФ или другое удостоверение личности владельца капитала;
- письменное обязательство об оформлении будущего жилья в общее владение каждого из членов семьи;
- банковский счет, куда должна быть перечислена сумма.
Но к этому списку нужно добавить еще одну важную бумагу. Документ, который подтверждает успешное проведение основной часть работ по возведению или реконструкции жилого помещения (он выдается тем же органом власти, который дал разрешение на ИЖС).
Теперь рассмотрим порядок оформления маткапитала на жилищное строительство.
Вот его основные этапы:
- сбор документов, которые изначально есть у семьи.
- Получение разрешения на ИЖС в органе самоуправления по месту проживания.
- Подача собранных бумаг в орган ПФР по месту проживания.
- Ожидание одобрения от ПФР. Если запланированное строительство полностью соответствует закону, а территория для строительства принадлежит семье, то заявка непременно будет одобрена.
- Получение денег. Для первого (до 50% от всей суммы) и второго получения денег процедура является идентичной.
Расчет воздуховодов вентиляции
Как рассчитывается площадь воздуховода
Площадь воздуховода можно рассчитать с помощью нескольких способов:
- по размеру помещения;
- по числу проживающих в нем жильцов;
- с учетом требований санитарных норм и правил.
Рассчитать площадь поверхности воздуховодов можно как для конкретного помещения, так и для здания в общем. Посчитать требуемый параметр можно с помощью различного программного обеспечения или с применением формул.
Площадь вентиляционного отвода во время проектирования подбирается таким образом, чтобы воздушные массы по всей его длине перемещались приблизительно с равной скоростью. На разных участках объемы воздуха в системе могут отличаться. Поэтому размеры воздуховода обязаны увеличиваться, если возрастает количество проходящих через них воздушных масс.
Если увеличивается округлое сечение воздуховода, то в этом случае снижается скорость передвижения воздушных масс. Одновременно с этим уменьшается и аэродинамический шум. Недостатком этих воздуховодов является их высокая стоимость и большие размеры, поэтому установить такую конструкцию между черновым и подвесным потолком не получится.
Если эта возможность отсутствует, стоит присмотреться к прямоугольному сечению, так как в этом случае высота воздуховода будет намного меньше. Однако надо не забывать, что округлые конструкции гораздо проще монтировать.
Выбор определенного изделия будет зависеть от требований, которые предъявляются к вентиляционной системе. Если требуется низкий уровень шума, экономное потребление электричества и есть возможность установки габаритной системы, то в таком случае специалисты рекомендуют устанавливать округлые конструкции.
Как посчитать площадь используемого материала
Пример расчета вентиляции с помощью калькулятора
7 Подводя итоги
Проектирование и последующий монтаж систем вентиляции – процесс трудоёмкий и не всегда выполнимый самостоятельно. Такая работа требует особых знаний и навыков. Конечно, сегодня существует множество программ, помогающих спроектировать вентиляционные магистрали, однако они не могут заменить инженерной мысли. Оптимальным вариантом будет доверить всю работу, от начала до конца, настоящим профессионалам. Но проблема в том, что в наши дни начали появляться проектные конторы, работники в которых совершенно не знакомы с инженерным делом. Хотя подобная ситуация наблюдается и в других отраслях. По этой причине прежде чем доверить какой-либо фирме разработку проекта вентиляционной системы для своего дома, постарайтесь узнать о ней как можно больше. В идеале будет пообщаться с их клиентами, дома которых уже обжиты. Только в этом случае можно надеяться на тот результат, которого вы ожидаете.
Редакция Seti.guru надеется, что сегодняшняя статья была интересна и полезна нашему уважаемому читателю. Если у вас остались вопросы, их можно задать в обсуждениях ниже, наша команда с удовольствием на них ответит в максимально короткие сроки
Если у вас есть опыт в монтаже вентиляционных систем или их проектировании (неважно, положительный или отрицательный), просим вас поделиться им с другими читателями. Это будет полезно начинающим домашним мастерам, делающим первые шаги в области устройства вентиляции. А мы напоследок, по уже сложившейся доброй традиции, предлагаем посмотреть короткий видеоролик по сегодняшней теме, который вам точно будет интересен
А мы напоследок, по уже сложившейся доброй традиции, предлагаем посмотреть короткий видеоролик по сегодняшней теме, который вам точно будет интересен
А мы напоследок, по уже сложившейся доброй традиции, предлагаем посмотреть короткий видеоролик по сегодняшней теме, который вам точно будет интересен.
Источники
- https://VentingInfo.ru/sistemyventilyacii/raschyot-ploshhadi-vozduhovodov-i-fasonnyh-izdelij-formuly-kalkulyator
- https://sovet-ingenera.com/vent/raschety/raschet-ploshhadi-vozduxovodov-i-fasonnyx-izdelij.html
- https://kalk.pro/ventilation/raschet-vozduhovodov/
- https://melt-spb.ru/ventilyacionnye/raschet-secheniya-vozduhovoda.html
- https://odstroy.ru/rascet-plosadi-vozduhovodov-i-fasonnyh-izdelij-ventilacii/
В заключение
Процесс проектирования и расчета вентиляционной системы достаточно сложный и занимает немало времени.
Необходимо пройти все этапы:
- ознакомиться с нормативными требованиями;
- выбрать типа воздуховода;
- определить нужный диаметр вытяжной трубы или размеры сечения;
- рассчитать длину;
- спланировать монтаж.
Соблюдение всех этих пунктов позволит избежать проблем с циркуляцией воздуха в будущем и сэкономить на обслуживании.
Организация системы вентиляции является одним из самых важных элементов строительства, так как микроклимат в помещении напрямую влияет на работоспособность и здоровье человека.
