Этапы расчета
Рассчитать параметры отопления дома необходимо в несколько этапов:
- расчет теплопотерь дома;
- подбор температурного режима;
- подбор отопительных радиаторов по мощности;
- гидравлический расчет системы;
- выбор котла.
Таблица поможет вам понять, какой мощности радиатор нужен для вашего помещения.
Расчет теплопотерь
Теплотехническая часть расчета выполняется на базе следующих исходных данных:
- удельная теплопроводность всех материалов, используемых при строительстве частного дома;
- геометрические размеры всех элементов здания.
Тепловая нагрузка на отопительную систему в данном случае определяется по формуле:
Мк = 1,2 х Тп, где
Тп — суммарные теплопотери постройки;
Мк — мощность котла;
1,2 — коэффициент запаса (20%).
При индивидуальной застройке расчет отопления можно произвести по упрощенной методике: суммарную площадь помещений (включая коридоры и прочие нежилые помещения) умножить на удельную климатическую мощность, и полученное произведение разделить на 10.
Значение удельной климатической мощности зависит от места строительства и равняется:
- для центральных районов России — 1,2 — 1,5 кВт;
- для юга страны — 0,7 — 0,9 кВт;
- для севера — 1,5 — 2,0 кВт.
Упрощенная методика позволяет рассчитать отопление, не прибегая к дорогостоящей помощи проектных организаций.
Температурный режим и подбор радиаторов
Режим определяется исходя из температуры теплоносителя (чаще всего им является вода) на выходе из отопительного котла, воды, возвращенной в котел, а также температуры воздуха внутри помещений.
Оптимальным режимом, согласно европейским нормам, является соотношение 75/65/20.
Для подбора отопительных радиаторов до их монтажа следует предварительно рассчитать объем каждого помещения. Для каждого региона нашей страны установлено необходимое количество тепловой энергии на один кубометр помещения. Например, для европейской части страны этот показатель равен 40 Вт.
Для определения количества тепла для конкретного помещения, надо ее удельную величину умножить на кубатуру и полученный результат увеличить на 20% (умножить на 1,2). На основании полученной цифры рассчитывается необходимое количество отопительных приборов. Производитель указывает их мощность.
К примеру, каждое ребро стандартного алюминиевого радиатора имеет мощность 150 Вт (при температуре теплоносителя 70°С). Чтобы определить нужное количество радиаторов, надо величину необходимой тепловой энергии разделить на мощность одного отопительного элемента.
Гидравлический расчет

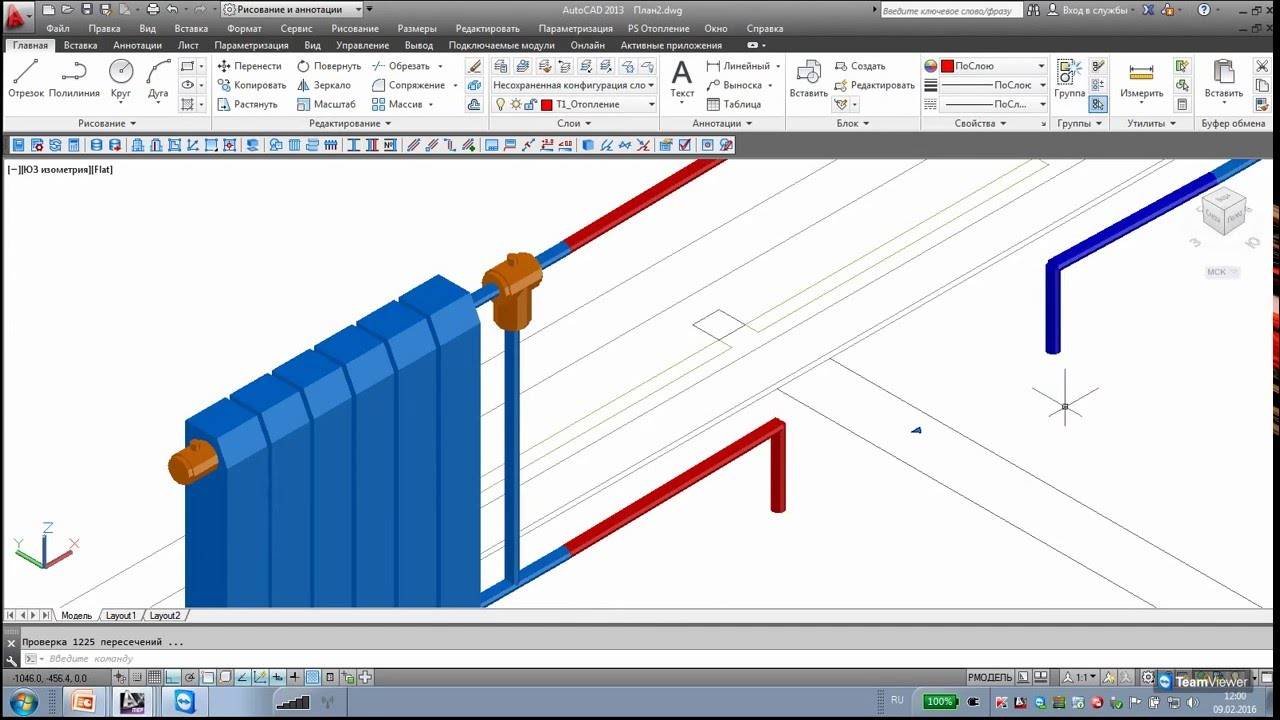

Для гидравлического расчета существуют специальные программы.
Одним из затратных этапов строительства является монтаж трубопровода. Гидравлический расчет системы отопления частного дома нужен для определения диаметров труб, объема расширительного бака и правильного подбора циркуляционного насоса. Результатом гидравлического расчета являются следующие параметры:
- Расход теплоносителя в целом;
- Потери напора теплового носителя в системе;
- Потери напора от насоса (котла) до каждого отопительного прибора.
Как определить расход теплоносителя? Для этого необходимо перемножить его удельную теплоемкость (для воды этот показатель равен 4,19 кДж/кг*град.С) и разность температур на выходе и входе, затем суммарную мощность системы отопления разделить на полученный результат.
Диаметр трубы подбирается исходя из следующего условия: скорость воды в трубопроводе не должна превышать 1,5 м/с. В противном случае система будет шуметь. Но есть и ограничение нижнего предела скорости — 0,25 м/с. Монтаж трубопровода требует оценки данных параметров.
Если этим условием пренебречь, то может произойти завоздушивание труб. При правильно подобранных сечениях для функционирования системы отопления бывает достаточно циркуляционного насоса, встроенного в котел.
Потери напора для каждого участка рассчитываются как произведение удельной потери на трение (указывается производителем труб) и длины участка трубопровода. В заводских характеристиках они также указываются для каждого фитинга.
Выбор котла и немного экономики
Котел выбирается в зависимости от степени доступности того или иного вида топлива. Если к дому подведен газ, нет смысла приобретать твердотопливный или электрический. Если нужна организация горячего водоснабжения, то котел выбирают не по мощности отопления: в таких случаях выбирают монтаж двухконтурных устройств мощностью не менее 23 кВт. При меньшей производительности они обеспечат лишь одну точку водоразбора.
Монтаж системы. Дополнительные приборы. Материалы из сети
Рассмотрим более подробно монтаж системы.
Первым делом нам потребуется установить секционные радиаторы.Тёплый воздух от радиатора будет препятствовать проникновению холодного воздуха из окна, их надо размещать строго под окнами.Лишь перфоратор и строительный уровень, для монтажа секционных радиаторов не потребуется никакого специального оборудования. Нужно строго следовать одного правила: от этого параметра зависит общая циркуляция воды в системе, все радиаторы в доме должны быть смонтированы строго на одном горизонтальном уровне. Также соблюдайте вертикальное местоположение рёбер радиатора.
_
Правило – положение, описывающее действия, предназначенные для выполнения. (СНиП 10-01-94)
<-
В дальнейшем уже после монтажа радиаторов можно переходить к прокладке труб. Нужно предварительно промерить общую длину труб, а также посчитать количество всевозможных фитингов (колен, тройников, заглушек и пр.). Для монтажа пластиковых труб потребуется всего три инструмента — рулетка, ножницы для труб и паяльник. На основной массе таких труб и фитингов есть лазерная перфорация в виде насечек и направляющих линий, что даёт возможность по месту выполнять монтаж правильно и ровно. Работая с паяльником, следует следовать только одного правила — в дальнейшем уже после того как вы расплавили и состыковали концы изделий, ни в коем случае не прокручивайте их, в случае если с первого раза не получилось припаять ровно, иначе возможна течь в этом месте. Лучше предварительно потренируйтесь на кусочках, которые пойдут в отходы.
<-
Теперь давайте рассмотрим более детально дополнительные приборы.
В случае если площадь помещения не превышает 100–120 м2, по статистике система с пассивной циркуляцией воды будет исправно функционировать. Без сомнения, существует ряд котлов, в которые уже встроены насосные системы и они сами обеспечивают циркуляцию воды по трубам, в случае если у вас не такой, то следует приобрести его отдельно. В противном случае нужно использовать специальные насосы.
<-
На отечественном рынке их выбор очень велик, к тому же они отвечают всем необходимым требованиям — потребляют мало электроэнергии, бесшумны и малогабаритны. Монтируют циркуляционные насосы на концах веток отопления. Таким образом как видим, насос прослужит дольше, так как он не будет находиться под прямым воздействием горячей воды.
Для этого не потребуется обладать специальными профессиональными навыками, главное, уметь пользоваться элементарными строительными инструментами, из всего вышеперечисленного становится ясно, что с монтажом подобной системы без труда справятся два либо три человека. В нашей статье мы рассмотрели систему индивидуального отопления, собранную при помощи стандартных комплектующих, их цена и общедоступность позволят почти каждому у себя дома смонтировать аналогичную систему отопления.
_
Цена – цена изделия без надбавки за качество, установленная прейскурантом или другим соответствующим документом; на этапах проектирования – лимитная цена. (ГОСТ 4.22-85)
рмнт.ру
07.08.18
- Замена радиаторов отопления в квартире
- Распространённые ошибки при оборудовании системы отопления
- Новые технологии отопления — радиатор вместо плинтуса
- Скрытая система отопления: внутрипольные конвекторы и встроенные радиаторы
- Биметаллические радиаторы отопления: какие лучше и почему
- Новинка от Royal Thermo — панельные радиаторы из стали
- Нижнее подключение радиаторов отопления: плюсы и минусы схемы
- Гидравлический расчёт системы отопления
- Эксплуатация радиаторов в вопросах и ответах
_
Эксплуатация – стадия жизненного цикла объекта, на которой реализуется, поддерживается и восстанавливается его качество (работоспособное состояние). (ГОСТ Р 51617-2000)
Расчет радиаторов
Современный рынок отопительного оборудования предлагает небольшой ассортимент отопительных радиаторов, изготовленных из разных материалов. Каждый материал имеет свой показатель теплоотдачи. К примеру, одна секция (ребро) алюминиевого радиатора имеет теплоотдачу, равную 150 Вт. Это достаточно серьезная заявка на то, чтобы данный вид стал самым популярным.
Чтобы точно определить количество секций, необходимо рассчитать, сколько тепла нужно для обогрева той или иной комнаты.
Давайте разберем пример с цифрами. Скажем, комната имеет объем 30 кубических метров. Значит, нужно провести вот такие математические выкладки:
30*40*1,2=1440 Вт. Необходимо в этом случае сделать округление до целой величины. То есть, до 1500 Вт.
Возвращаемся к нашим алюминиевым радиаторам, в которых мощность каждого ребра составляет 150 ВТ. Получается, что на обогрев одной комнаты вам понадобится всего лишь 10 отсеков. А значит, одного радиатора в этой комнате будет достаточно.
Этот пример основан на расчете одной комнаты. Сделать то же самое со всем домом не сложно. Просто придется провести больше выкладок. Так можно точно подсчитать нужное количество радиаторов.
Тонкости монтажа
Монтаж системы отопления в частном деревянном доме проходит в несколько основных этапов:
- Установка радиаторов. Монтаж радиаторов нужно выполнять по схеме. Традиционно радиаторы располагают под оконными проемами, так тепло не будет впускать в помещение холодный воздух. Делают монтаж своими руками при помощи шуруповерта, саморезов и уровня. Главное правило, которое следует соблюдать: все радиаторы системы располагают на одинаковом расстоянии от пола и строго по уровню. В противном случае вода будет с плохой циркуляцией в системе.
- Монтаж труб. Перед монтажом нужно просчитать общую длину системы, и креплений и соединяющих (фитингов). Для работы своими руками нужны следующие инструменты: ножницы для пластиковых труб, специальный паяльник, рулетка и карандаш. На качественных трубах есть специальные разметки, показывающие направление и насечки дл облегчения монтажа.
Используя паяльник нужно сразу после расплавления спаивать трубы в соединительных креплениях. Выполнять после этого повороты запрещено, иначе припой получиться негерметичным и разломается, а с циркуляцией под давлением может развалиться. Для предотвращения таких ошибок потренируйтесь на остатке трубы. К стене трубы крепят в специальные полукруглые крепления, которые в свою очередь прикручиваются к деревянной стене саморезами небольшой величины.
- Подключение системы к котлу. Эту часть лучше доверить специалистам, так как проверка системы и ее первый запуск могут вызвать ряд сложностей у новичка.
Определение стоимости отопления
Расчет стоимости тепловой энергии зависит от того, какой источник тепла выбран домовладельцем. Если предпочтение отдано газовому котлу и дом газифицирован, то в общую сумму войдут цена отопительного устройства (примерно 1300 евро) и затраты на его подключение к газопроводу (около 1000 евро).
Далее следует добавить затраты на электроэнергию. Несмотря на то, что основным видом топлива в этом случае является газ, без электричества все равно не обойтись. Оно необходимо для обеспечения работы циркуляционного насоса и элементов автоматики. В среднем котел потребляет 100 Вт в период отопительного сезона и 20 Вт в теплое время года (на обеспечение горячего вдоснабжения).
