Путь гигакалории
Мегаполисы сверкают высотными домами. Над столицей висит туча реновации. Глубинка молится на пятиэтажки. Пока не снесли, в доме работает система подачи калорий.
Отопление многоквартирного дома экономкласса производится через централизованную систему подачи тепла. Трубы входят в подвальное помещение строения. Подача носителя тепла регулируется вводными задвижками, после которых вода попадает в грязевики, а оттуда раздается по стоякам, а с них подаётся в батареи и радиаторы, обогревающие жильё.
Количество задвижек коррелирует с количеством стояков. При выполнении ремонтных работ в отдельно взятой квартире существует возможность отключения одной вертикали, а не всего дома.
Отработавшая жидкость частично уходит по обратной трубе, а частично подаётся в сеть горячего водоснабжения.
В квартире холодно куда жаловаться
До того как отправится за поисками тепла, следует вспомнить, что тепло в помещении будет поставляться через систему отопления, лишь при достижении уличной температуры определенного уровня.
Нормативы требуют начинать отопление при установлении внешней температуры не более 8 градусов. Этот температурный показатель должен продержаться пять дней подряд, и только после этого помещения начнут отапливаться.
Когда отопление в доме налажено, а температурные отклонения наблюдаются только в вашем помещении, необходимо провести проверку внутриквартирной отопительной системы на предмет завоздушивания.
Достаточно прощупать отдельные батареи в квартире от верха к низу, и обратно. Если часть батарей заметно теплая, а остальная холодная, можно быть уверенным, что причиной теплового дисбаланса является именно завоздушивание. Воздух выпускается при помощи отдельного крана, который находится на каждой радиаторной батарее.
Перед открытием крана, следует подставить под него какую-нибудь емкость. Открывая кран, вода должна выходить из него с характерным шипящим звуком. Если вода стала течь ровно и без шипения, значит, воздух выпущен из системы, и дело сделано.
После этого следует зафиксировать кран в закрытом положении. Через время проверьте холодные места на батарее, они должны прогреться.
Если же дело не в батареях и они полностью холодные, следует обратиться в УК. Техник придет на протяжении суток. Он сможет составить заключение о температурном режиме в жилье и вызвать, при необходимости, бригаду, которая устранит все неполадки.
Когда же УК на переданное вами обращение не отреагировала или появление техника ситуацию не изменило, следует провести температурные замеры в жилье самостоятельно, позвав своих соседей.
Когда в вашем распоряжении имеется такой прибор, как пирометр, следует использовать его для проведения необходимых температурных замеров. Зафиксируйте все данные актом о замере температуры воздуха в жилье. Составляется он в обычной форме. Пусть акт подпишут соседи.
Следует обратить свое внимание на то, что температурный режим определяется «Санитарно-эпидемиологическими требованиями к жилым зданиям и помещениям» СанПиН 2.1.2.1002-00. Зафиксированные замеры следует сравнить с предельными показателями, указанными в СанПиНе
Затем необходимо повторно отправиться в УК и организацию, осуществляющую теплоснабжение дома, для написания письменной претензии
Затем необходимо повторно отправиться в УК и организацию, осуществляющую теплоснабжение дома, для написания письменной претензии
Зафиксированные замеры следует сравнить с предельными показателями, указанными в СанПиНе. Затем необходимо повторно отправиться в УК и организацию, осуществляющую теплоснабжение дома, для написания письменной претензии.
Документ составляется в двух экземплярах. Один из экземпляров должен быть у вас на руках со штампом, подписан с указанием данных принявшего документ лица и даты приема документа. Второй же должен быть передан на рассмотрение.
В случае если вы не были удовлетворены ответом, то не нужно оставлять все на полпути, действуйте дальше. Следует обратиться в районную Прокуратуру и Жилинспекцию, так как именно она уполномочена осуществлять контроль за работой УК и прочих коммунальных структур.
Напишите также письмо в Роспотребнадзор (основываясь на нарушении ваших потребительских прав). Можно использовать горячую линию Роспотребнадзора (8-80-010-000-04).
Дорогие читатели!
Если вы хотите узнать, Или позвоните нам по телефонам:
8 (800) 333-45-16 доб.214Федеральный номер ( звонок бесплатный для всех регионов России )!
Была ли Запись полезна? Да Нет 49 из 67 читателей считают Запись полезной.
Монтаж системы отопления
Расчет и монтаж систем отопления
Система водяного отопления частного дома основана на 3-х основных узлах. Это котел, трубы и радиаторы. В первую очередь монтируют радиаторы. Процесс этот простой и не требующий большого количества инструментов. Вам понадобятся перфоратор и строительный уровень. Первым вы будете сверлить отверстия под кронштейны, на которые навешиваются отопительные приборы. А вторым придется выравнивать их по определенным параметрам.
Месторасположение самих отопительных приборов может быть разным, но основное место, которое рекомендуют специалисты — под окном. Так тепло, исходящее от радиатора, отсекает холодный воздух, который поступает из оконного проема.
Следующий этап — это прокладка и монтаж труб. Если вы приняли решение устанавливать пластиковые трубы, то предварительно приобретите специальный паяльник
Очень важно правильно распределить трубопровод по всем комнатам. Может даже понадобится провести скрытую проводку. А схема прокладки покажет, какое количество фитингов придется приобрести
А схема прокладки покажет, какое количество фитингов придется приобрести.
Для тех, кто будет монтировать отопительную систему своими руками, несколько рекомендаций, касающихся работы с паяльником. После того как вы расплавили концы трубы и фитинга, при присоединении ни в коем случае не проворачивайте их друг относительно друга. Может образоваться неплотный стык, а это уже негерметичная конструкция, которая станет причиной будущих протечек. Потренируйтесь немного на отходах материала, не пожалев на это времени. И еще — если с одной попытки присоединить два элемента ровно у вас не получилось, стоит обрезать бракованный стык и перепаять его.
Градусы здесь и там
Воду для обогревательной конфигурации готовят на ТЭЦ или в котельной. Нормы температуры воды в системе отопления прописаны в строительных правилах: компонент должен быть разогрет до 130-150 °С.
Подачи рассчитывается с учетом параметров наружного воздуха. Так, для региона Южный Урал принимается к расчету минус 32 градуса.
Чтобы жидкость не закипела, её надо в сеть подавать под давлением 6-10 кгс. Но это теория. Фактически большинство сетей работает на 95-110 °С, так как сетевые трубы большинства населённых пунктов изношены и высокое давление порвёт их как тузик грелку.
Растяжимое понятие – норма. Температура в квартире никогда не равна первичному показателю носителя тепла. Здесь выполняет энергосберегающую функцию элеваторный узел – перемычка между прямой и обратной трубой. Нормы температуры теплоносителя в системе отопления по обратке зимой допускают сохранение тепла на уровне 60 °С.
Жидкость из прямой трубы попадает в сопло элеватора, перемешивается с обратной водой и опять уходит в домовую сеть на обогрев. Температура носителя за счет подмешивания обратки понижается. Что влияет на вычисление количества тепла, потреблённого жилыми и подсобными помещениями.
Расчет в Excel температурного графика отопления.
Итак, при настройке работы котла и/или теплового узла от температуры наружного воздуха системе автоматики необходимо задать температурный график.
Возможно, правильнее датчик температуры воздуха разместить внутри здания и настроить работу системы управления температурой теплоносителя от температуры внутреннего воздуха. Но часто бывает сложно выбрать место установки датчика внутри из-за разных температур в различных помещениях объекта или из-за значительной удаленности этого места от теплового узла.
Рассмотрим пример. Допустим, у нас имеется объект – здание или группа зданий, получающие тепловую энергию от одного общего закрытого источника теплоснабжения – котельной и/или теплового узла. Закрытый источник – это источник, из которого запрещен отбор горячей воды на водоснабжение. В нашем примере будем считать, что кроме прямого отбора горячей воды отсутствует и отбор тепла на нагрев воды для горячего водоснабжения.
Для сравнения и проверки правильности расчетов возьмем исходные данные из вышеупомянутой статьи «Расчет водяного отопления за 5 минут!» и составим в Excel небольшую программу расчета температурного графика отопления.
Исходные данные:
1. Расчетные (или фактические) теплопотери объекта (здания) Qр в Гкал/час при расчетной температуре наружного воздуха tнр записываем
в ячейку D3: 0,004790
2. Расчетную температуру воздуха внутри объекта (здания) tвр в °C вводим
3. Расчетную температуру наружного воздуха t нр в °C заносим
4. Расчетную температуру воды на «подаче» tпр в °C вписываем
5. Расчетную температуру воды на «обратке» tор в °C вводим
6. Показатель нелинейности теплоотдачи примененных приборов отопления n записываем
в ячейку D8: 0,30
7. Текущую (интересующую нас) температуру наружного воздуха tн в °C заносим
Значения в ячейках D3 – D8 для конкретного объекта записываются один раз и далее не меняются. Значение в ячейке D8 можно (и нужно) изменять, определяя параметры теплоносителя для различной погоды.
Результаты расчетов:
8. Расчетный расход воды в системе Gр в т/час вычисляем
в ячейке D11: =D3*1000/(D6-D7) =0,239
9. Относительный тепловой поток q определяем
в ячейке D12: =(D4-D9)/(D4-D5) =0,53
10. Температуру воды на «подаче» tп в °C рассчитываем
в ячейке D13: =D4+0,5*(D6-D7)*D12+0,5*(D6+D7-2*D4)*D12^(1/(1+D8)) =61,9
11. Температуру воды на «обратке » tо в °C вычисляем
в ячейке D14: =D4-0,5*(D6-D7)*D12+0,5*(D6+D7-2*D4)*D12^(1/(1+D8)) =51,4
Расчет в Excel температуры воды на «подаче» tп и на «обратке» tо для выбранной температуры наружного воздуха tн выполнен.
Сделаем аналогичный расчет для нескольких различных наружных температур и построим температурный график отопления. (О том, как строить графики в Excel можно прочитать здесь.)
Произведем сверку полученных значений температурного графика отопления с результатами, полученными в статье «Расчет водяного отопления за 5 минут!» — значения совпадают!
Практическая ценность представленного расчета температурного графика отопления заключается в том, что он учитывает тип установленных приборов и направление движения теплоносителя в этих приборах. Коэффициент нелинейности теплоотдачи n , оказывающий заметное влияние на температурный график отопления у разных приборов различный:
у чугунных радиаторов n =0,15…0,30 (зависит от способа подключения);
у конвекторов n =0,30…0,35 (зависит от марки прибора).
Для любых приборов отопления коэффициент нелинейности теплоотдачи n можно найти в технической документации заводов-изготовителей.
По величине относительного теплового потока q можно понять, что, например, при температуре наружного воздуха tн =-8 °С в нашем примере котел или система должны работать на 50% номинальной мощности для поддержания в помещении температуры внутреннего воздуха tвр =+20 °С.
Используя температурный график отопления, можно быстро выполнить экспресс-аудит системы и понять есть недогрев «подачи» или перегрев «обратки», а так же оценить величину расхода теплоносителя.
Конечно, теплопотери здания зависят от переменных в течение суток и месяцев силы ветра, влажности воздуха, инсоляции, однако главнейшим влияющим фактором все-таки на 90…95% является температура наружного воздуха.
Как делать замеры
При сомнениях в недостаточной теплоте теплоносителя, то необходимо сделать замеры.
Их делают в нескольких точках:
- Воздух в комнате замеряется в центре помещения. Расстояние от батарей должно быть не меньше 0,5 метров, от пола – не меньше 0,6 метров.
- Трубы. Для их замера к изделию на входе в квартиру нужно приложить термометр или замереть лучом на самой трубе в непосредственной близости к трубе. Желательно также замерить температуру трубы на выходе из помещения.
- Батареи. Радиатор лучше замерить в нескольких местах, особенно если секций много. Замеры нужно сделать в первой и последней секции. Температуру измеряют также как и на трубе.
- Теплоноситель. Для замера нужно открыть кран, если таковой имеется и спустить небольшое количество жидкости в емкость. При спуске в струю нужно поместить термометр.
Коммунальные службы отвечают прежде всего за результат, то есть за температуру в помещении. Но замеры по данной схеме покажут в чем существует пробел и почему в квартире холодно или жарко.
Если температура в помещении ниже обычной, но все технологические нормы соблюдены, то следует подавать жалобу в местную управляющую организацию. Также жаловаться необходимо в случае, если температура теплоносителя меньше требуемой.
Грамотные замеры, анализ работы приборов в помещении и своевременное обращение в управляющую организацию помогут быстро и четко разобраться в причине недостаточного тепла и исправить ее.
Расчет температурного режима
Неравномерное распределение тепла в радиаторе
Для определения оптимального температурного режима необходимо учитывать характеристики компонентов отопления – радиаторов и батарей. В частности – удельную мощность (Вт/см²). Это напрямую скажется на тепловой отдаче нагретой воды воздуху в помещение.
Также необходимо сделать ряд предварительных расчетов. При этом учитываются характеристики дома и отопительных приборов:
- Коэффициент сопротивления теплопередачи наружных стен и оконных конструкций. Оно должно быть не менее 3, 35 м²*С/Вт. Зависит от климатических особенностей региона,
- Поверхностная мощность радиаторов.
Температурный график системы отопления имеет прямую зависимость от этих параметров. Для вычисления тепловых потерь дома необходимо знать толщину наружных стен и материал постройки. Расчет поверхностной мощности батарей выполняется по следующей формуле:
Руд=Р/Fакт
Где Р – максимальная мощность, Вт, Fакт – площадь радиатора, см².

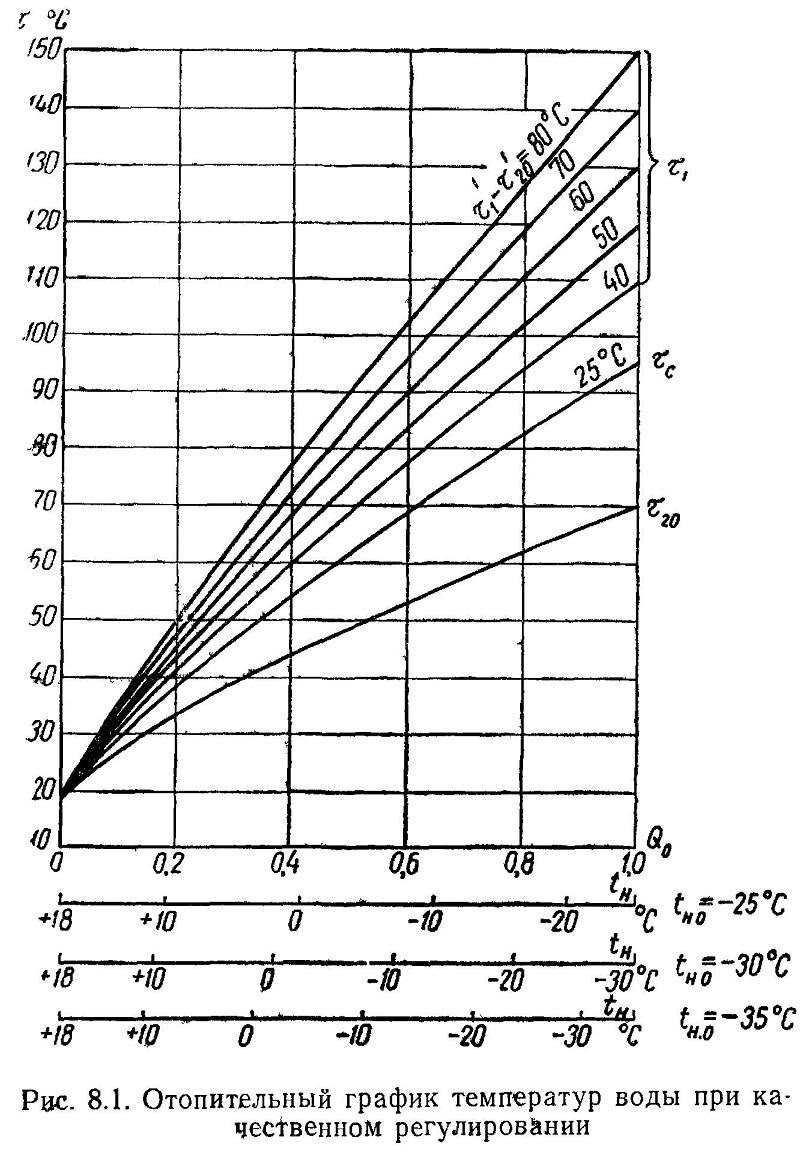

Зависимость тепловой отдачи от температуры на улице
Согласно полученным данным составляется температурный режим для отопления и график теплоотдачи в зависимости от температуры на улице.
Для своевременного изменения параметров отопления устанавливают температурный регулятор отопления. Это устройство подключается к термометрам на улице и в помещении. В зависимости от текущих показателей происходит регулировка работы котла или объема притока теплоноситель в радиаторы.
Централизованное отопление
Для централизованного теплоснабжения температурный режим системы отопления зависит от характеристик системы. В настоящее время есть несколько видов параметров теплоносителя, поступающего к потребителям:
- 150°С/70°С. Для нормализации температуры воды с помощью элеваторного узла происходит ее смешивание с охлажденным потоком. В данном случае можно составить индивидуальный температурный график отопительной котельной для конкретного дома,
- 90°С/70°С. Свойственен для небольших частных отопительных систем, рассчитанных для теплоснабжения нескольких многоквартирных домов. В этом случае можно не устанавливать смесительный узел.

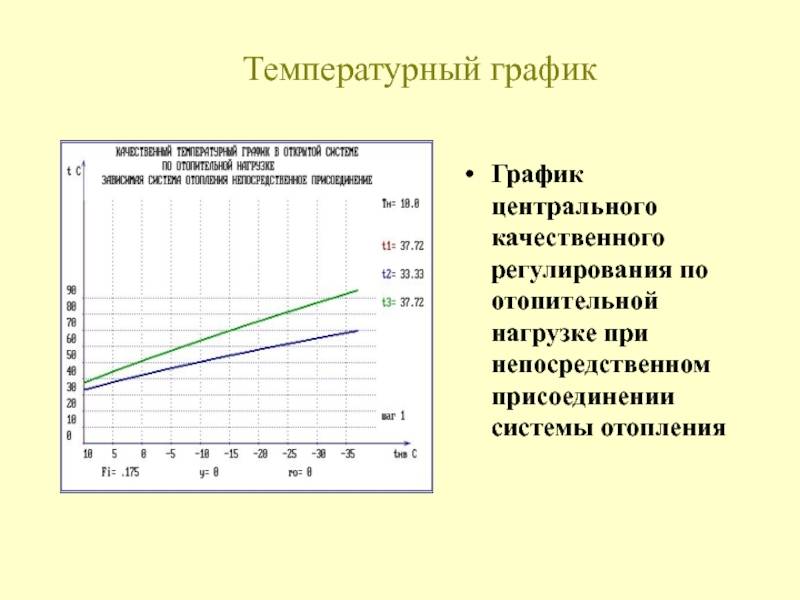

Температурный график работы отопления
В обязанность коммунальных служб входит расчет температурного отопительного графика и контроль его параметров. При этом степень нагрева воздуха в жилых помещениях должна быть на уровне +22°С. Для нежилых этот показатель немного ниже +16°С.
Для централизованной системы составление корректного температурного графика котельной отопления требуется для обеспечения оптимальной комфортной температуры в квартирах. Основная проблема заключается в отсутствии обратной связи – невозможно регулировать параметры теплоносителя в зависимости от степени нагрева воздуха в каждой квартире. Именно поэтому составляется температурный график отопительной системы.
Автономное отопление
Терморегулятор
Делать аналогичные расчеты для автономных систем теплоснабжения частного дома зачастую не нужно. Если в схеме предусмотрены комнатные и уличные температурные датчики – информация о них будет поступать в блок управления котлом.
Поэтому для уменьшения расхода энергоносителя чаще всего выбирают низкотемпературный режим работы отопления. Он характеризуется относительно небольшим нагревом воды (до +70°С) и высокой степенью ее циркуляции. Это необходимо для равномерного распределения тепла по всем отопительным приборам.
Для реализации подобного температурного режима системы отопления потребуется выполнение следующих условий:
- Минимальные тепловые потери в доме. Однако при этом не нужно забывать о нормальном воздухообмене – обустройство вентиляции обязательно,
- Высокая тепловая отдача радиаторов,
- Установка автоматических регуляторов температуры в отоплении.
Если же есть необходимость выполнить корректный расчет работы системы- рекомендуется воспользоваться специальными программными комплексами. Для самостоятельного вычисления необходимо учесть слишком много факторов. Но с их помощью можно составить примерные температурные графики режимов отопления.

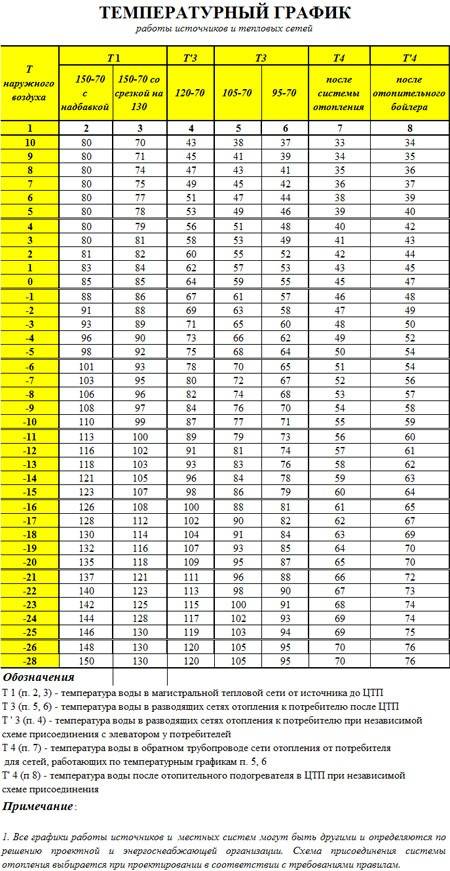

График 150/70
График 90/70
График 80/60
График 70/55
Однако следует учитывать, что точный расчет температурного графика теплоснабжения делается для каждой системы индивидуально. В таблицах приведены рекомендованные значения степени нагрева теплоносителя в подающей и обратной трубе в зависимости от температуры на улице. При выполнении вычислений не учитывались характеристики здания, климатические особенности региона. Но даже несмотря на это их можно использовать в качестве основы для создания температурного графика отопительной системы.
Как измерить в многоквартирном доме?
Если появились подозрения, что батареи недостаточно нагреваются, можно самостоятельно измерить температуру теплоносителя, прибегнув к некоторым приёмам.
- Из открытого крана слить немного теплоносителя в ёмкость с обычным термометром. Для получения точного результата к показанной температуре прибавляют 4 °C.
- Спиртовой термометр закрепить на радиаторе и обернуть поролоном или любым другим теплоизолятором.
Фото 1. Специальное устройство пирометр, при помощи которого можно точно измерять температуру теплоносителя.
Точный результат дает специальный термометр — пирометр, допускающий погрешность всего в 0,5 °C.
Важно! Если показатели температуры батарей значительно отклонились от нормы, можно подать жалобу, по итогу которой специальная комиссия произведёт нужные замеры. Проследить за правильностью их действий можно изучив 4-й пункт ГОСТа 30494-96, который прописан в «Методах контроля»
Регулирование температуры радиаторов
Корректировка температуры воздуха в многоквартирном доме осуществляется при помощи двух методов:
- Количественный — заключается в изменении расхода теплоносителя при сохранении его температуры. Регулирование происходит при помощи общего циркулярного насоса или запорного механизма. Устройства помогают изменить скорость подачи нагретой жидкости в систему. Чем медленнее скорость теплоносителя, тем холоднее трубы.
- Качественный — заключается в изменении температуры жидкости, при сохранении её скорости и объёма.
Фото 2. Автоматический регулятор температуры теплоносителя радиатора отопления, обычно применяется в многоквартирных домах.
Чаще всего в жилых домах применяют первый способ регулировки температуры. Но в этом случае температура снижается во всех помещениях, включая ванные комнаты и спальни.
Справка! Наилучшим способом поддержания оптимальной температуры считается установка специальных устройств на каждом радиаторе, позволяющих варьировать нагрев любого помещения отдельно.
Давление, скорость воды и температура обратки в системе отопления
В основном, требования, предъявляемые к системам отопления, подразумевают разделять специфику работы отопления на два типа:
- независимая, здесь источник теплоэнергии размещен непосредственно в помещении – используют в индивидуальном доме или в многоэтажных зданиях элитного типа;
- зависимая, где к обогревательному комплексу подключена сеть трубопроводов – применяют в большинстве домов городского массива и поселках городского типа.
По специфике циркуляции теплового носителя преимущественно используют воду, где скорость воды в системе отопления напрямую влияет на температуру в радиаторах. Подразделяют циркуляцию на естественную (по принципу гравитации) и принудительную (система отопления с помощью насоса). По распределению принято различать систему отопления с нижней и верхней трубной разводкой.
Температура
Невзирая на богатый выбор предоставляемых систем отопления, варианты подачи тепла и обратки достаточно малочисленны. Также должна быть установлена по правилам максимальная температура в системе отопления во избежание дальнейших неисправностей.
Радиаторы к системе отопления подключают одним из трех способов: нижним, боковым или диагональным.
Также нижнее подключение еще называют по-разному: «ленинградка», седельное. По такой схеме обратка и подвод устанавливаются в нижней части батареи. В большинстве случаев ее применяют, когда трубы проложены под плинтусом либо под поверхностью пола. Температура обратки в системе отопления не должна отличаться от температуры подвода.
Скорость воды
Если секций немного, теплоотдача будет крайне неэффективной по сравнению с другими схемами – скорость воды в системе отопления снижается, что приводит к теплопотерям.
Боковое отопление является самым популярным типом подключения радиаторных батарей к отоплению. Подачу воды в качестве теплового носителя осуществляют в верхней части, а обратка подключается снизу, чтобы температура обратки в системе отопления считалась равнозначной.
Чтобы избежать снижения эффективности такого типа подключения при увеличении радиаторных секций, рекомендуют устанавливать инжекционную трубку.
Давление
Диагональный тип подключения еще носит название боковой перекрестной схемы, потому что подачу воды подключают сверху радиатора, а обратку организуют внизу противоположной стороны. Его целесообразно использовать при подключении значительного количества секций – при небольшом количестве резко повышается давление в системе отопления, что может привести к нежелательным результатам, то есть теплоотдача может снизиться вдвое.
Чтобы окончательно остановиться на одном из вариантов подключения радиаторных батарей, необходимо руководствоваться методикой организации обратки. Она может быть таких видов: однотрубная, двухтрубная и гибридная.
Тот вариант, на котором стоит остановиться, напрямую будет зависеть от совокупности факторов. Необходимо учитывать то, какая этажность здания, где проводится подключение отопления, требования к ценовому эквиваленту системы отопления, какой тип циркуляции используется в теплоносителе, параметры радиаторных батарей, их габариты и многое другое.
Чаще всего свой выбор останавливают именно на однотрубной схеме разводки отопительных труб.
Как показывает практика, такую схему используют именно в многоэтажках современного типа.
У такой системы есть целый ряд характеристик: они отличаются невысокой стоимостью, достаточно легко монтируются, подача теплоносителя (горячей воды) производится сверху при выборе вертикальной системы отопления.
Также радиаторы к системе отопления подключают последовательным типом, а это, в свою очередь, не требует отдельного стояка для организации обратки. Иными словами, вода, пройдя первый радиатор, поступает потоком в следующий, далее в третий и так далее.
Однако здесь нет возможности регулировать равномерное нагревание радиаторных батарей и его интенсивность, в них постоянно фиксируется высокое давление теплоносителя. Чем дальше установлен радиатор от котла, тем больше снижается теплоотдача.
Также существует иной метод разводки – 2-х-трубная схема, то есть система отопления с обраткой. Его чаще всего используют в элитном жилье или в индивидуальном доме.
Здесь представлена пара замкнутых контуров, один из них предназначается для подводки воды к параллельно подключенным батареям, а второй – для ее отвода.
При гибридной разводке сочетаются две выше описанные схемы. Это может быть схема коллектора, где на каждом уровне организована индивидуальная ветка разводки.
