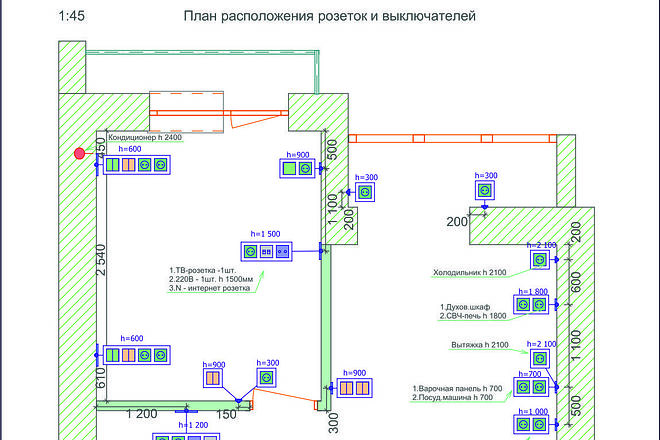

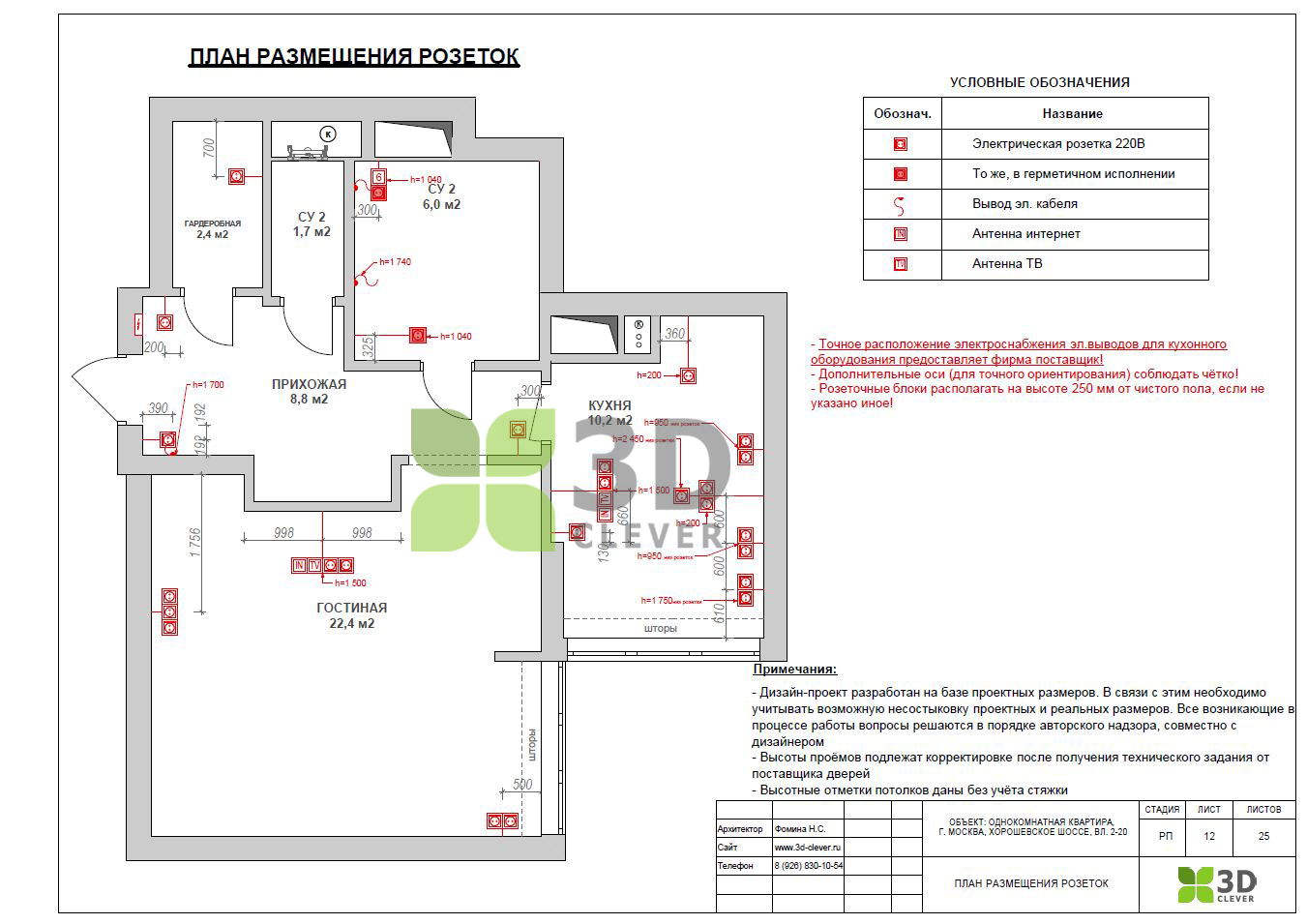

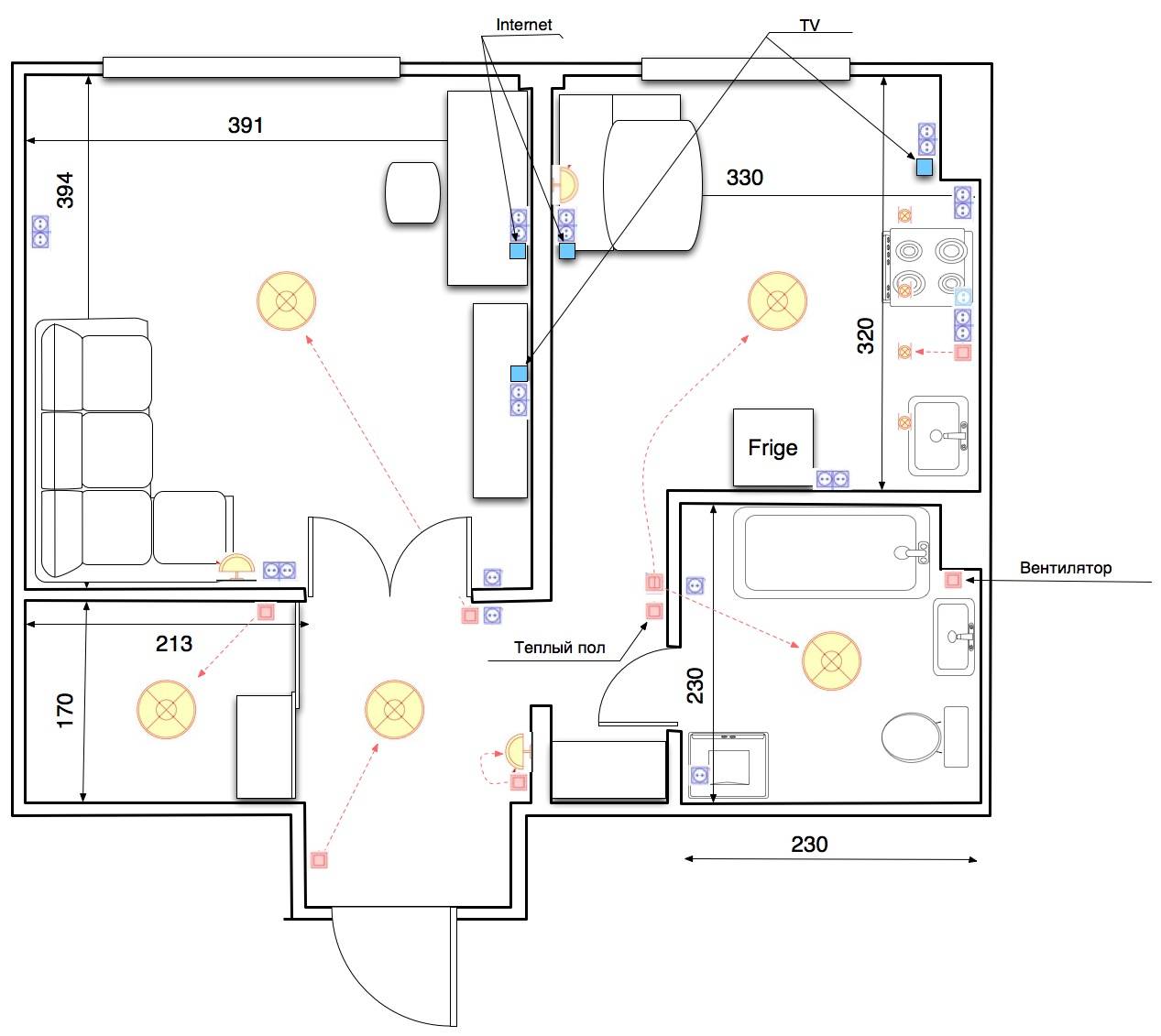

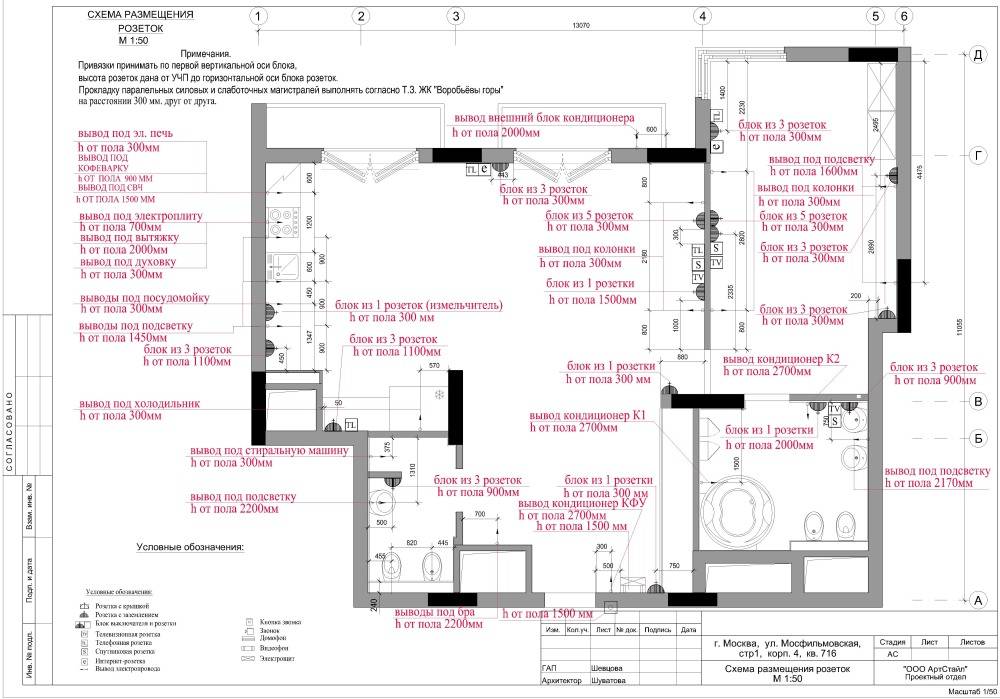

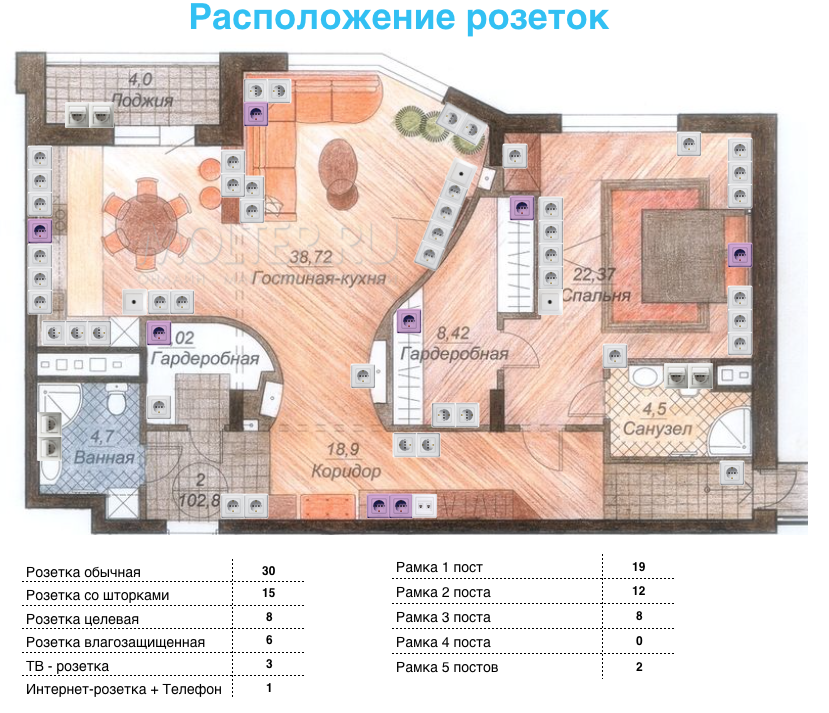

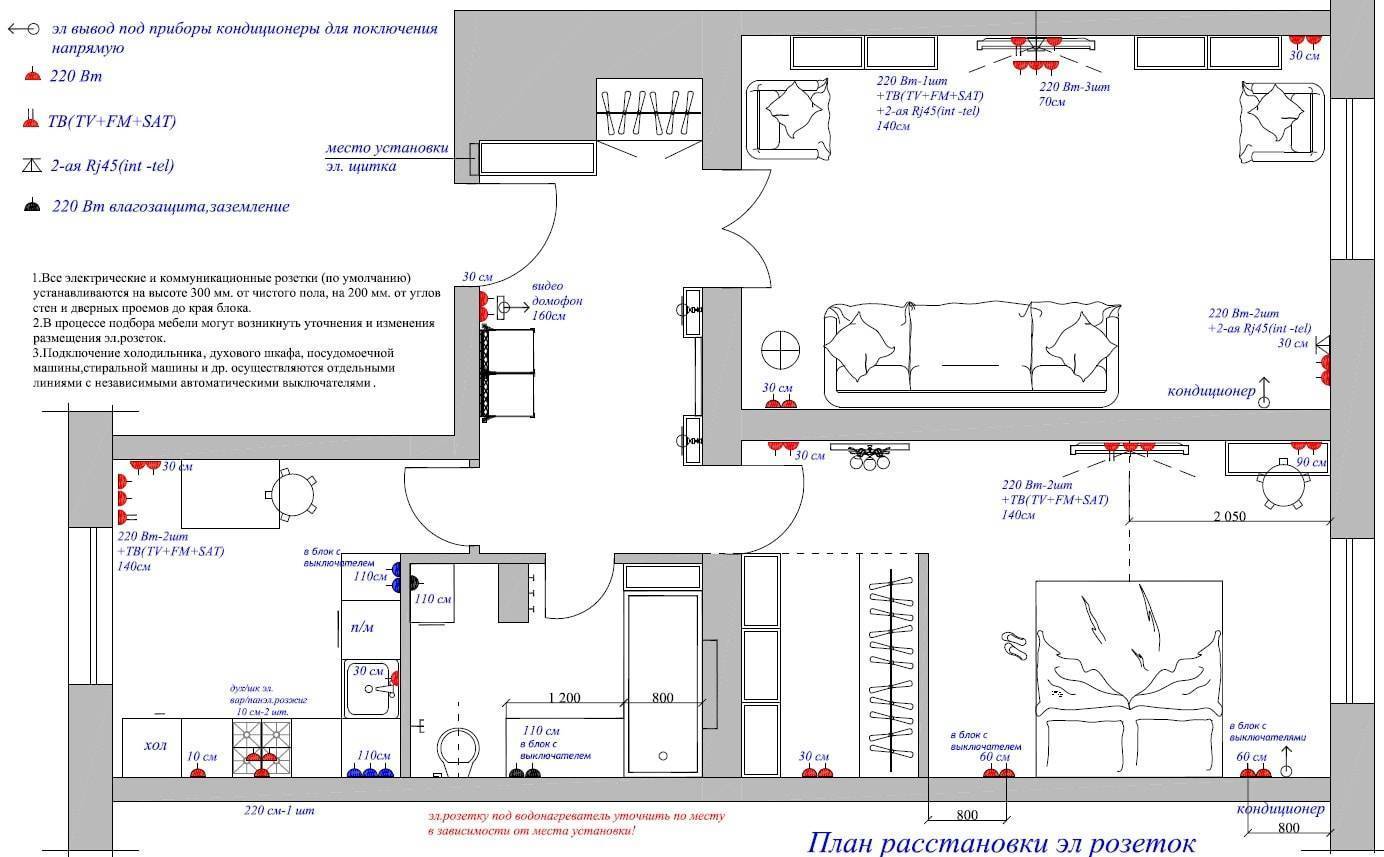

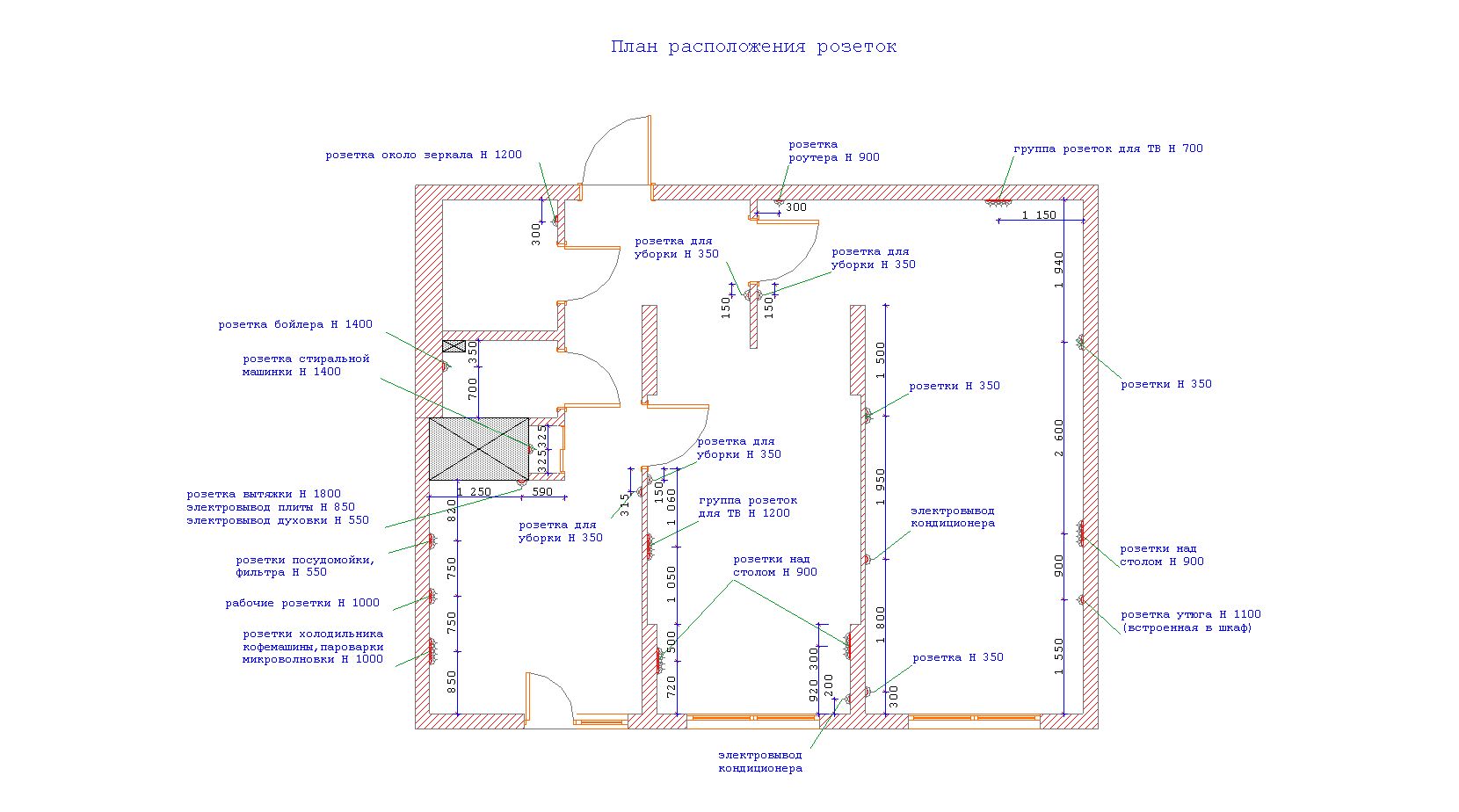

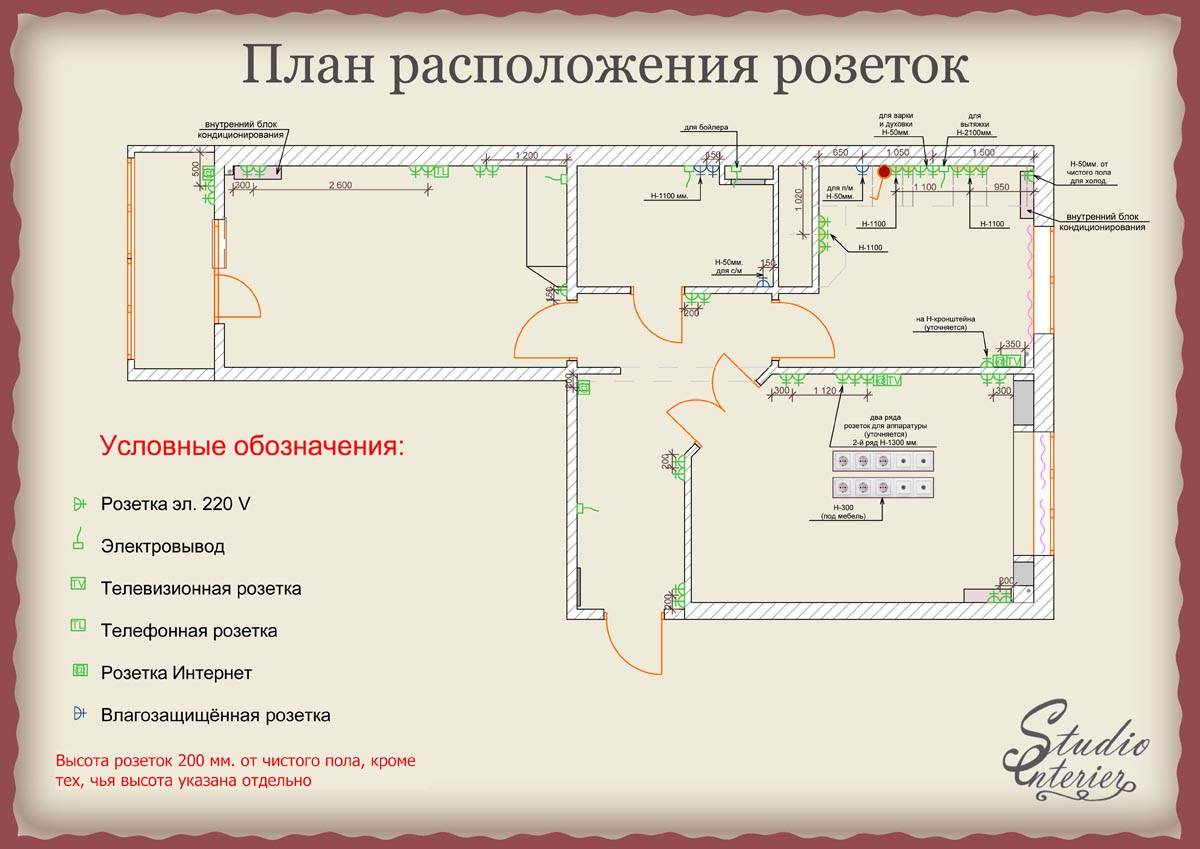

Расположение розеток и выключателей в квартире: схема, количество, гостиная и детская

Выбор

В этой статье мы уже не раз упоминали о том, что розетка, установленная в помещении с повышенной влажностью, обязательно должна быть защищена от попадания капель воды.

Определить степень защиты поможет маркировка вида IP NN, где первая цифра демонстрирует класс защиты от пыли, а вторая – от влаги.

У розеток класса IP N0 защита отсутствует в принципе, а розетки класса IP N8 выдерживают длительное погружение под воду на глубину более 1 м.

Нам понадобится золотая середина — IP N4 или IP N5.

Влагозащищенные розетки должны быть оборудованы крышкой и резиновой гидроизоляцией. Также обязательно наличие заземления, то есть наличие третьего контакта.

Помимо всего прочего, розетки различаются по количеству подключаемых электроприборов. Самые популярные варианты – это одинарные или двойные розетки. Мы советуем покупать двойные розетки, так как они помогают сэкономить пространство и одновременно использовать два электроприбора.

Кроме того, обращайте внимание на мощность, на которую рассчитана электрическая розетка. Для подключения, например, стиральной машинки, необходима мощность не менее 16 ампер, а для более мелкой бытовой техники будет достаточно 8 ампер

Спальня

Электрику в спальне мы планируем так же, как и в других комнатах или гостиной. Дополнительные элементы, например двойные розетки, обычно устанавливаются симметрично по обеим сторонам кровати. Они будет использоваться для питания ночных светильников и зарядных устройств сотовых телефонов или планшета.

При планировании точек освещения, розеток и выключателей в спальне обязательно учитывайте расположение мебели.

Можно подумать о таком типе зонального освещения как LED-полоски, которые создают интимную атмосферу в спальне

Важно также подумать об удобстве переключения света. Можно установить выключатели с дистанционным управлением, которые дают возможность управлять освещением от входа в комнату прямо с кровати. При этом не только включать или выключать освещение, но и выполнять роль диммера (регулирующего яркость света устройства)

При этом не только включать или выключать освещение, но и выполнять роль диммера (регулирующего яркость света устройства).

Ванная и туалет

В домах, которые построены более тридцати лет назад, подобных электрических коммуникаций в ванной комнате и туалете не предусматривалось вообще. Люди тогда и слыхом не слыхивал о таких чудесах, как джакузи или душевая кабинка, поэтому вопроса, как разместить розетки в ванной, никто перед собой не ставил.

Некоторые умельцы самостоятельно протягивали в ванную провода, крепили разъемы, в которые включали электробритву «Харьков» или фен. Сегодня все знают про эти чудеса, все они доступны и приятны. Поэтому проектируя ванную комнату, нужно сразу же присмотреть и места для розеток.

Важно:

Все выключатели и прочее электротехническое оборудование должно соответствовать стандарту для электрооборудования для влажных помещений (класс защиты не менее IP44) и быть надежно заземлены. Дизайнер или проектировщик непременно должен сказать вам об этом
Розетку для джакузи и душевой кабины можно установить за их декоративными стенками, вы не будете постоянно включать и выключать эти агрегаты
Розетка для вытяжного вентилятора может быть установлена наверху, рядом с ним, хотя чаще всего вытяжной вентилятор подключают к системе освещения: включили свет — зажужжал вентилятор

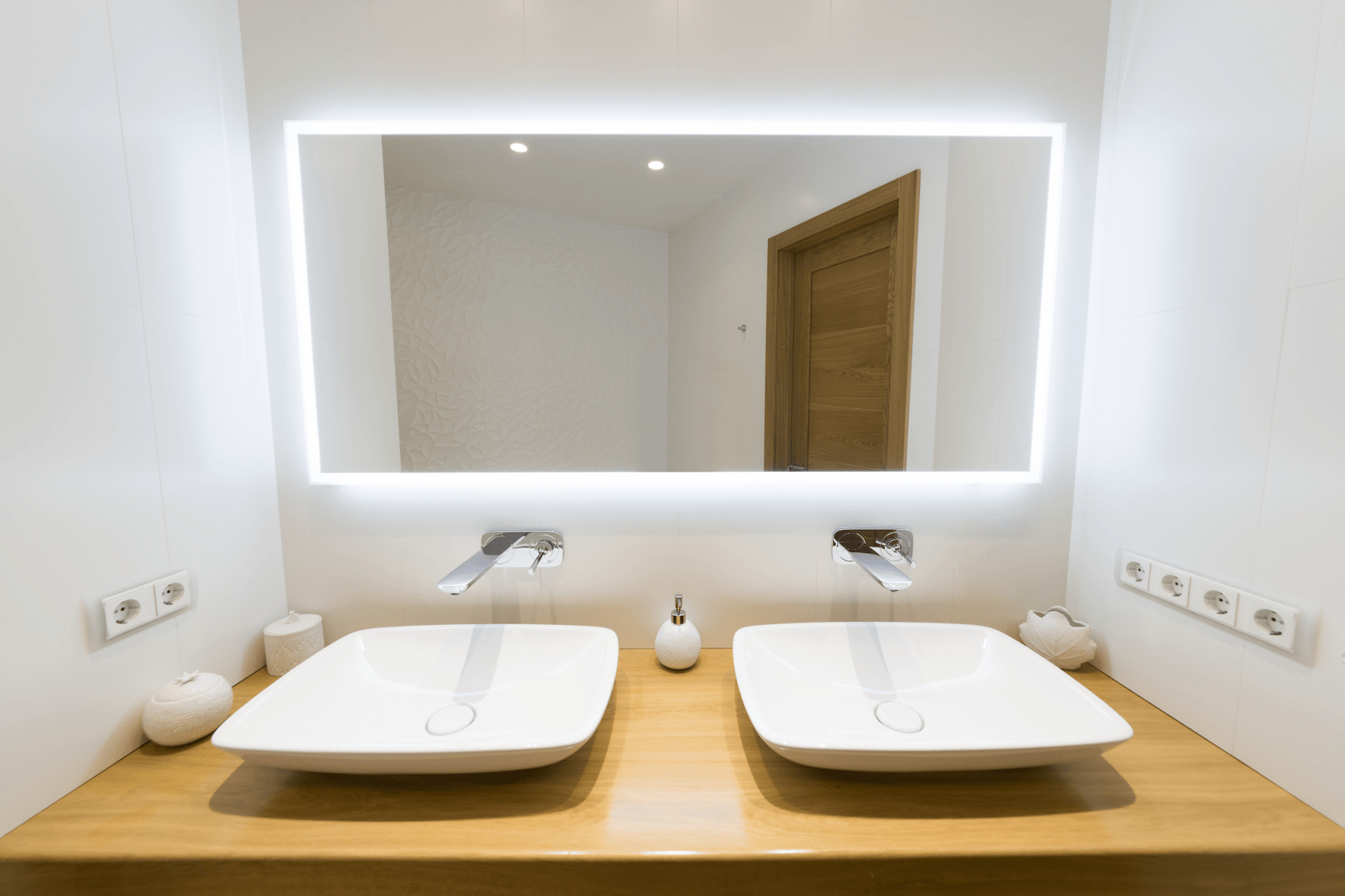

Возле зеркала ванной комнаты, которое обычно висит над умывальником, можно смонтировать одну или две точки. Одну можно использовать для питания светильников над зеркалом, вторую — для фена, бритвы и прочих мелких приборов. Естественно, помним про класс защиты и заземление
Если габариты ванной комнаты позволяют установить еще и стиральную машину, помните, что разъем для нее располагается на расстоянии не менее 50-60 см от водопроводных труб

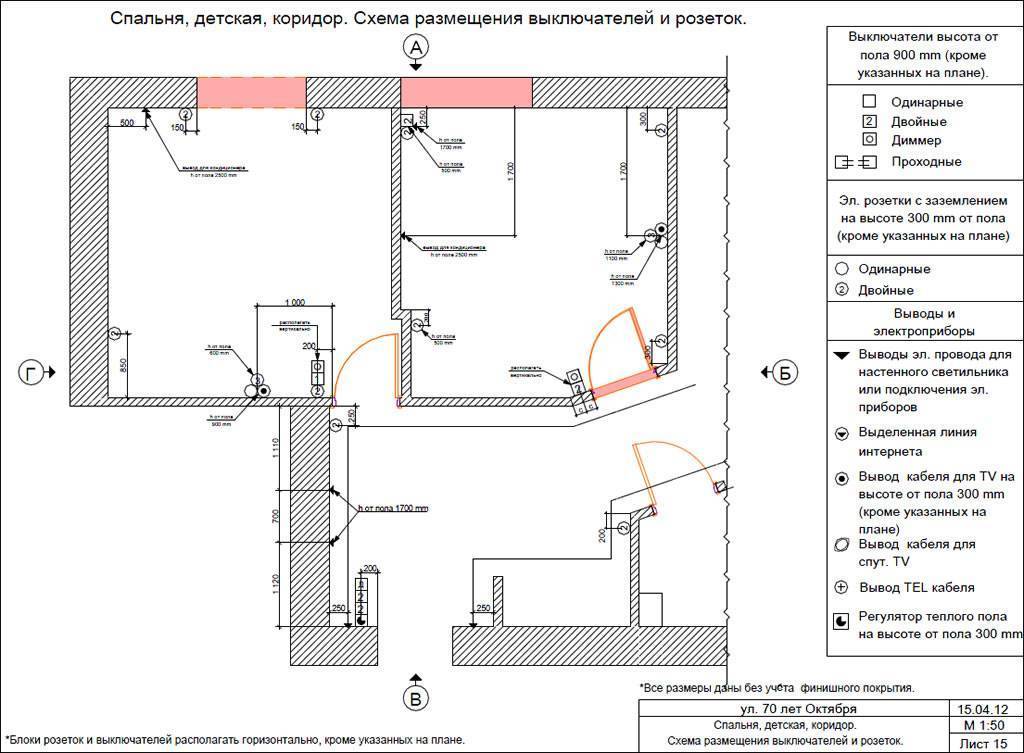

Принципы размещения электрофурнитуры: спальня и детская

Ранее мы уже успели рассказать читателям о том, как необходимо размещать розетки в гостиных и домашних кабинетах, чтобы пользоваться ими было удобно. Сегодня мы уделим время помещениям, которые зачастую менее нагружены – количеством электропотребителей и числом людей, их эксплуатирующих

Как и в ранее рассмотренных случаях, важно соблюдать баланс между комфортом, безопасностью и приемлемым внешним видом электроточек

В самом начале следует отметить, что анализируемые сегодня помещения гораздо более других подвержены детальному зонированию пространства, разделению на независимые функциональные области. Это будет касаться не только монтажа розеток, но и позиционирования светильников, а также расстановки выключателей в таких местах, где они будут максимально удобны для потребителей. В зависимости от метража комнат и полезного объёма внутри них, может значительно изменяться общая концепция освещения и электропитания, становясь абсолютно непохожей на ту электропроводку, которая выполнена во множестве других помещений.

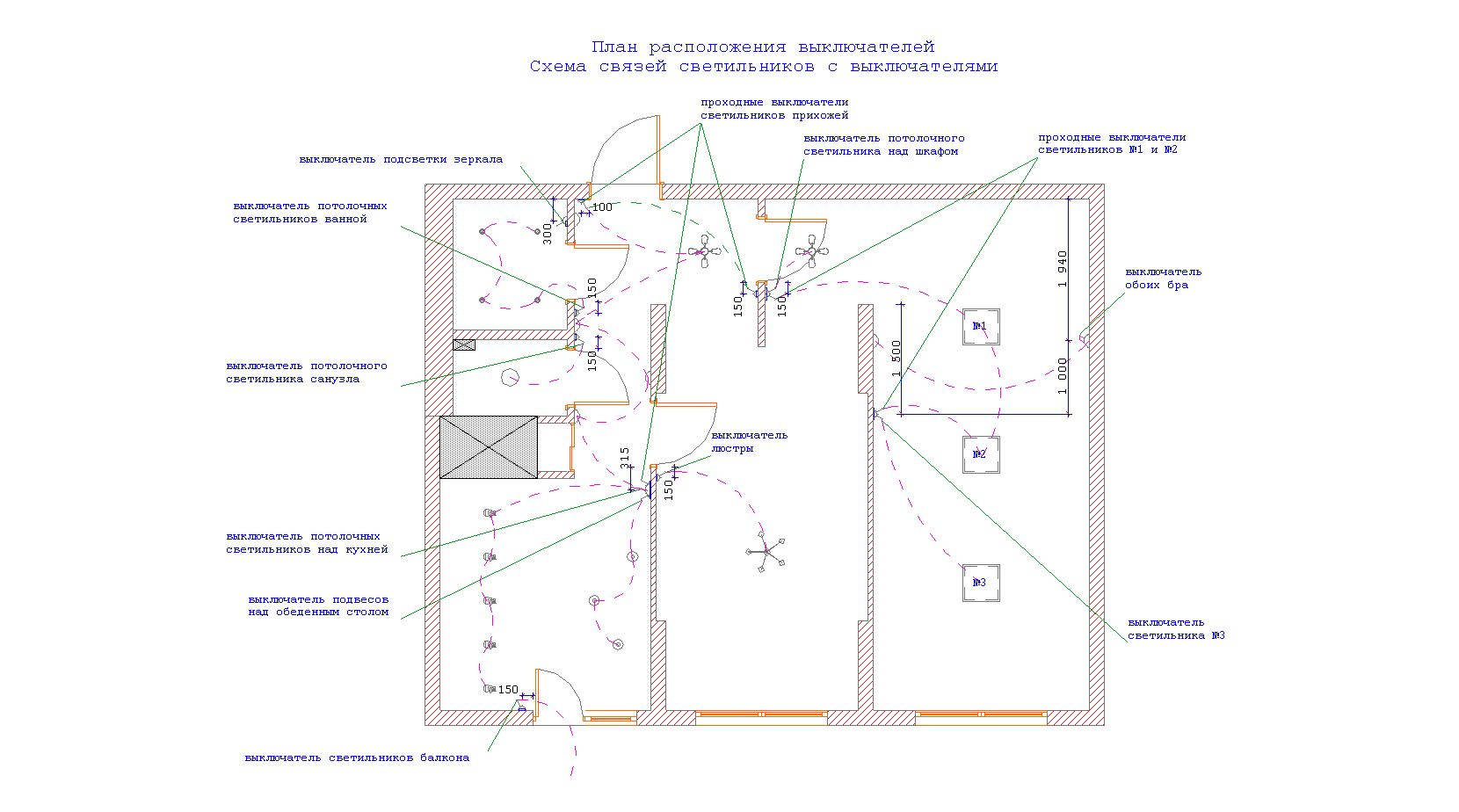

С какой стороны расположить выключатель в комнате

Высота выключателей, согласно техническому кодексу, в комнате должна составлять 80-170 сантиметров от уровня пола. Оригинальным решением будет совместить выключатель и розетки в одной рамке: в ряде случаев это позволяет сконцентрировать все необходимые выходы в одном удобном месте и сэкономить на лишней проводке. Исключением является ванная комната — здесь выключатели стоит располагать на высоте 100-115 сантиметров от пола.

Но бывают и исключения, например — если у вас стоит секционная мебельная стенка, и необходимо расположить выключатель над одной из секций, на высоте, выше стандартной. В таком случае, необходимо рассчитывать высоту выключателя, исходя из высоты конкретных предметов (или секций) мебели.

Также, не стоит забывать и о расположении выключателей относительно двери. Многие используют самый распространенный вариант — дверь открывается одной рукой, а выключатель — нажимается другой. В случае, если в квартире живут только взрослые, положение выключателя у входа стоит рассчитать, исходя из среднего роста жильцов — так, чтобы он сразу попадал под руку при входе в комнату, чтобы не приходилось тянуться за ним вверх.

Чем опасно подключение нескольких устройств к одной розетке

Почему подключение к одной розетке нескольких электроприборов для многих становится необходимостью?

Чем комфортнее становится наша жизнь, тем больше работающих электроприборов появляется в квартирах.

Если раньше нормой было по 2 розетки на комнату и 4 для кухни, на сегодняшний день некоторые старые постройки начинают напоминать жилища пауков. Паутина переносок пытается компенсировать недостаток очагов электропитания.

Порой это приводит к трагическим последствиям.

Сколько приборов может быть на одной розетке

На самом деле все намного сложнее. Нагрузка не должна превышать количества Ватт, на которые рассчитана не только розетка, но и проводка.

Для того, чтобы их вычислить, необходимо произвести умножение силы тока на напряжение. Если используются российские розетки, расчет будет выглядеть следующим образом: 6,3А * 220V = 1386 Вт.

Именно такую мощность не должны превышать все включенные в розетку приборы. Для евророзеток показатели будут выше, они пропускают ток 10-16 А

Расчетная нагрузка на квартиру

Возможности зависят от «ввода» — электрического кабеля, который имеет определенное сечение. Его возможности – возможности хозяев в плане использования электроприборов — называются расчетной мощностью.

Выход за указанные рамки приводит к срабатыванию системы защиты.

Все зависит от того, какой кабель пущен на ввод. Если однофазный, напряжение будет 220 вольт. У трехфазного 380 вольт, три линии, и нагрузка распределяется на каждую. Практически это – 14-20 кВт для квартиры, что позволяет пользоваться всей необходимой техникой.

Трехфазные вводы чаще всего в новых постройках. В старых домах только в случае смены кабеля во время капитального ремонта.

Опасности алюминиевой проводки

Почему подключение к одной розетке нескольких электроприборов может быть опасным?

Особенно напряженной становится ситуация с перегрузкой сети, если проводка сделана из алюминиевого кабеля.

Сам по себе он не составляет проблемы, однако в местах, где имеются разрывы для подключения выключателей, розеток или на распределительном щите, провода начинают процесс окисления, что приводит к их перегреву при больших нагрузках.

И вот что интересно: автомат срабатывает только на большое напряжение, а не на перегрев. Если ток идет на максимально допустимой мощности, кабель перегреется, возгорится, и методы существующей защиты никак на это не отреагируют.

Кроме того, о времени пластичность кабеля снижается, и он ломается от изгиба. Попала вода на работающий кабель? Тоже разрушение металла.

Перегрев электропроводки

Понимание, почему подключение к одной розетке нескольких электроприборов, может привести к срабатыванию автоматики, есть у многих. Но есть несколько аспектов, которые не всегда учитывают самостоятельные хозяева – начинающие электрики.

Не вызвав специалиста, они начинают вносить изменения в систему электропроводки всей квартиры, устанавливать на защитные механизмы высокие запасы прочности для возможности подключить больше приборов.

Когда подключение нескольких приборов не выбивает пробки, розетка первой принимает на себя удар повышенной нагрузки. А ведь часто попадаются некачественные экспонаты, которые плавятся и возгораются уже при первой значительной перегрузке.

Вторая проблема – самостоятельная смена проводки или внесение в нее изменений. Если взять непредназначенный для того кабель или недостаточно аккуратно сделать соединение, опасность пожара от перегрева значительно возрастает.

Это же относится к дешевым или самодельным переноскам.

Стоит ли напоминать, что с каждым годом увеличивается количество пожаров в жилых домах и квартирах, причиной возгорания становится перегрев проводки, ее неисправности и неправильная эксплуатация.

Защемление

Обычная квартира или дом имеет большое количество разных шкафов, ящиков, мебели с дверями. Запорные компоненты не сложно открываются, и могут навредить ребенку. Бывают случаи, когда защемление случилось с обычной комнатной дверью. Что бы ни случилось подобного, советую купить специальный набор приспособлений.

Ссылки по теме: 8 секретов дизайнеров для обустройства гостиной

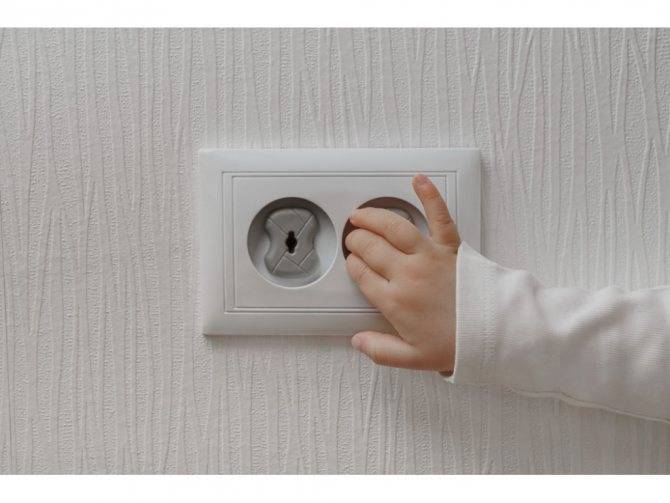

Существует множество разных приспособлений для защиты детей, которые блокируют двери, разные устройства, чтобы избежать открытию ящиков и шкафов и ребенок в вашем доме находился в полной безопасности, а родители были спокойны за свое чадо, и могли оставить играть в своей комнате, пока вы занимаетесь своими делами.

Кухня

Современную кухню невозможно представить без различного оборудования. В обязательном порядке необходимо предусмотреть разъем для холодильника. Этот прибор запрещено использовать через удлинители

При этом шнур питания оборудования обычно в пределах 1 м, что важно учитывать при планировании розеток в кухне

Не менее важно предусмотреть розетки для электрической печи и духового шкафа. Они могут подключаться как к одному слоту, так и к двум разным, если являются независимыми друг от друга приборами

Следует планировать и место для подключения к сети вытяжки, которая является неотъемлемой частью современной кухни. В продаже представлены встроенные модели, отличающиеся компактностью, эстетичность и производительностью. В среднем высота расположения розетки составляет около 1 м от пола и зависит от того, где будет монтироваться вытяжка.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Такие приборы, как микроволновка, тостер, электрочайник, мясорубка удобно подключать к розеткам, расположенным на рабочей стене. При этом следует предусмотреть их не менее 4-6 штук, так как количество современной техники и новых приспособлений постоянно растет. Большинство хозяек используют различные приборы, облегчающие готовку, от миксеров до хлебопечек.

На кухне следует предусмотреть выходы и для телевизора с приставкой, который часто устанавливают в этом помещении. Розетки можно располагать не только на стенах, но и на кухонных шкафах, что позволит частично скрыть их, а интерьер сделать эстетичней.

Кухня является помещением, где располагаются различные коммуникации. Поэтому при установке розеток следует учитывать следующие нормы и правила:

Эти правила созданы для безопасности использования электроприборов. Их нарушение влечет не только возможные штрафы, но риски появления опасных для жизни и здоровья человека ситуаций.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Как разместить розетки и выключатели в квартире правильно и удобно | В отличие от обычных общественных зданий, для детских дошкольных учреждений рекомендована особая схема освещения, учитывающая особенности психологии ребёнка и утверждённая министерством здравоохранения. Спрашивайте, я на связи!

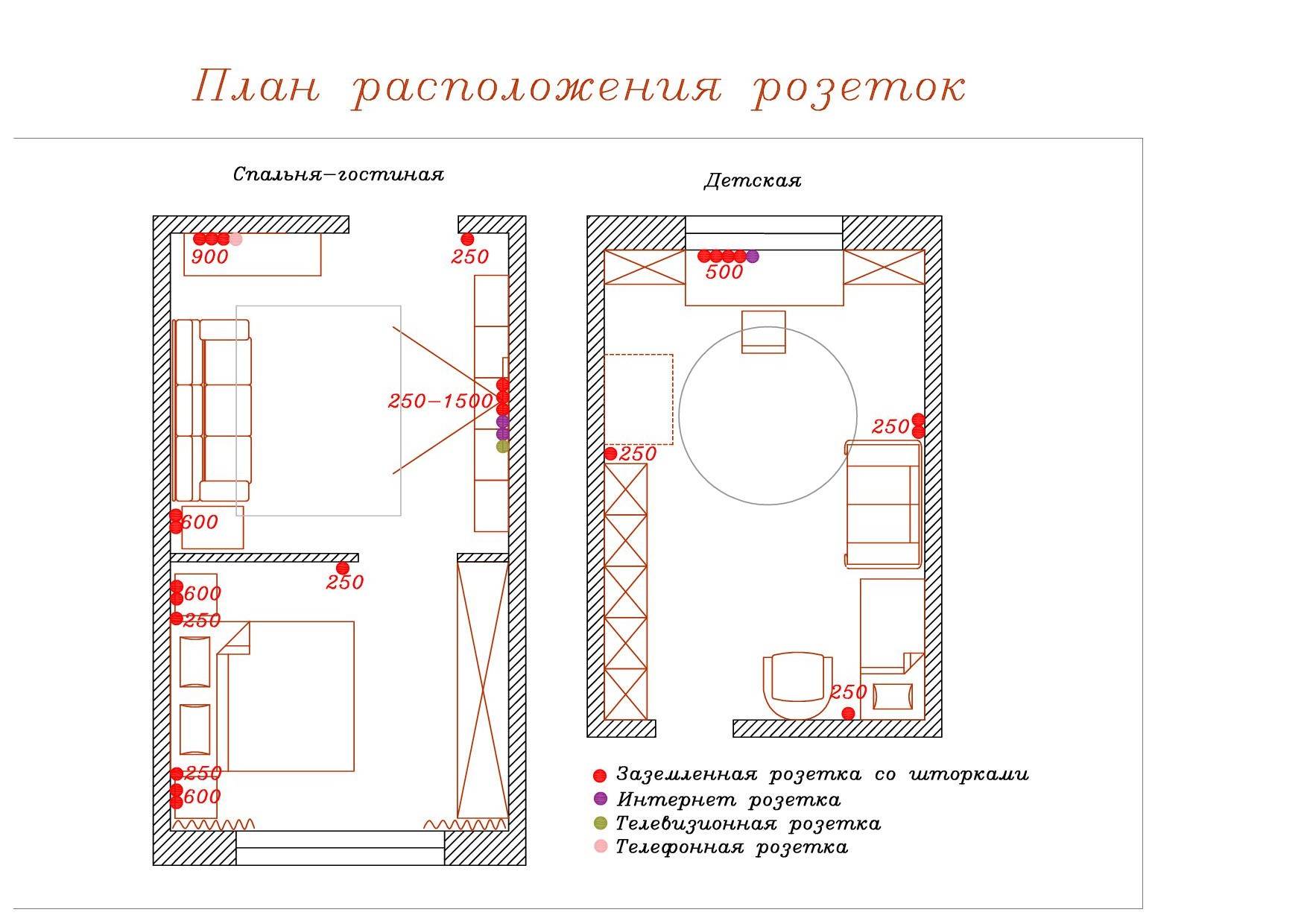

Особенности размещение розеток

Существуют определенные нюансы при составлении схемы для монтажа розеток и выключателей:как расположить, на каком расстоянии от мебели и поверхностей, количество точек.Это вопрос индивидуальных потребностей. Продумайте заранее, сколько приборов будет подключаться на постоянной основе в каждом из помещений и приплюсуйте к этому количеству еще по 2-3 штуки для временных устройств.

Современные конструктивные особенности мебели позволяют устанавливать розетки скрытого типа или вмонтированные в поверхности. В случае расположения электрофурнитуры на кухонной столешнице, нужно обезопасить ее от попадания воды или пищи. Как лучше расположить розетки изолированного типа знают специалисты по электромонтажу.

Розетка в ванной комнате

Стандарты и требования к высоте установки

Расстояние от пола до розетки выбирается согласно рекомендованным параметрам. Существуют разные подходы к их определению. Советский и европейский стандарты имеют как плюсы, так и минусы. Владельцы самостоятельно определяют, на какой высоте устанавливать USB-зарядку, выключатели, розетки.

Советский стандарт высоты

В СССР кабель проводили к розеткам, которые устанавливались на высоте 90 см. Этот параметр для выключателей составлял 160 см. Электротехнический норматив был просчитан, исходя из целей безопасности и удобства. Рабочие столы, комоды и другие малогабаритные предметы имеют высоту 70-80 см. Этим обусловлен выбор параметра для электровыходов. У такой высоты установки розеток есть несколько плюсов.

Во-первых, расстояние от пола не позволяет маленьким детям дотянуться до опасного объекта. Во-вторых, это удобно, если под потолком в комнате необходимо установить кондиционер. В-третьих, достаточная высота выключателей и розеток от пола не вынуждает взрослого человека наклоняться, чтобы включить прибор. Если выключатель находится высоко, под ним можно устанавливать мебель, рационально используя пространство.

При этом советский подход к определению расстояния многие считают неудобным. Переключателем света не могут без помощи взрослых пользоваться дети. Провода, идущие от прибора к розетке, оказываются в зоне видимости и портят эстетику помещения.

Евростандарт размещения

Европейские требования к высоте выключателей и розеточных гнезд отличаются невысоким уровнем. Для переключателей света высота от пола должна составлять 90 см. Если установить панель на таком расстояние, можно нажимать клавишу, не поднимая руки. Преимущество есть и для маленьких детей – они в состоянии самостоятельно включать и выключать свет в комнате. Однако такая локализация тумблера может помешать расположению малогабаритных или низких предметов (комода, кресла).

По евростандарту розетки устанавливают на уровне 30 см от поверхности пола. Небольшая высота позволяет визуально скрыть провода за мебелью, не портя внешнего облика комнаты и не создавая помех для передвижения. При подключении стационарных приборов (телевизора, стиральной машинки) это удобно и оправданно. Но многие пользователи считают, что устанавливать розеточный блок низко – это неудобно. При частом пользовании приходится совершать дополнительные движения.

Минимальные требования к расположению розеток

Чтобы выбрать оптимальное и безопасное место для электроточек, необходимо соблюсти некоторые условия. Согласно правилам устройства электроустановок (ПУЭ) высота от пола может составлять 100 см. В некоторых случаях в помещении устанавливаются особые типы розеточных устройств в специальных плинтусах, имеющих кабель-каналы.

Расстояние от выключателя до дверного проема должно составлять 10-15 см. Панель размещают со стороны дверной ручки, чтобы открытая дверь не мешала включению света. От пола выключатель размещают согласно выбранному стандартному параметру.

Планируем розетки в спальне

В спальне приборов не так много, как в гостиной. Обычно розетки делают в районе прикроватной тумбы: в них включают на зарядку телефон, наушники, лампу для чтения. Если в комнате спят двое, розетки стоит установить с обеих сторон кровати.

Иногда в спальне нужны две-три розетки для телевизора и одна для вентилятора в летний период. Для кондиционера розетку не ставят, а выводят кабель скрытым способом. Около туалетного столика было бы удобно разместить розетки для фена, УФ-лампы для маникюра и прочих бьюти-приборов. Достаточно одной-двух, ведь вы не будете включать все их разом.

Итого в спальне:

количество розеток — 4–10
место установки — по бокам кровати, за телевизором, над туалетным столиком

Правила расположения электроточек в разных помещениях

Точки питания в ванной

Расположение розеток в ванной

Санузел — это помещение с повышенной влажностью

Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности

Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.

Гостиная

Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.

Кухня

В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:

Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.

Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.

Спальня

Пример расположения электроточек у кровати

Комнате отдыха рекомендуется придерживаться таких норм:

С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
Основной выключатель ставится в комнате сразу при входе.
Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.

Детская

Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.

Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

Кабинет

Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения

Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.

Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.

На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.

На что стоит обратить внимание, помимо вышесказанного

Помните, для того чтобы процесс уборки пылесосом не доставлял много хлопот, желательно заделать 1-2 разъёма возле проходных мест или дверей в каждой комнате. Если комната достаточно просторная не будет лишним сделать розетки в противоположных её концах.

Со специалистами, которые будут заниматься Вашей проводкой, нужно заранее обсудить все возможные варианты установки розеток, стоит учесть, что для некоторых электрических приборов необходимо нестандартное гнездо. Таким образом Вы сможете соблюсти все необходимые правила безопасности

Это особенно важно при монтаже духового шкафа или холодильника — такая техника требует специальных условий подключения к электросети

Важно к важному

Сборный тип двойных розеток немного сложнее установить.

Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал — толщину сечения проводки следует увеличивать в полтора раза. Главное, попытайтесь разобраться в этой самой простой схеме.

Для фиксации понадобиться специальная коробка, для установки в неё устройства.

После служения необходимо заизолировать контакты, обмотав их специальной ПВХ-лентой. Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Затем на полтора см очищаются от изоляции. Некоторые советы Важные нюансы При монтаже розеток и выключателей следует придерживаться некоторых правил по установке.

Конструктивные особенности прибора

Подготовленные подрозетники и выведенные провода Особенности установки розетки в кирпичную стену Кирпичная кладка имеет свои особенности. Для этого существует комплекс требований, включающий в себя основные моменты, которые обязательно учитываются при монтаже.

Самое главное, чтобы они друг другу не мешали. Она составляет от 15 до 20 см. По застывании припоя в раструб колпачка выдавливают силикон. От этого в конечном счете зависит вся сложность работ.

Правила безопасности и соединения проводников, выбор сечения кабеля

Обычно они идут наборами кругов с различным диаметром. Делать нужно именно в такой последовательности. При помощи ножа необходимо равномерно снять зачистить изоляцию с каждого конца провода, на 3 — 4 см. Накладные розетки и особенности их монтажа Если розетка нужна, но нет возможности утопить ее в стену — используют накладные конструкции.

Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании если здание проседает или его поведет. От качества материалов будет зависеть долговечность конструкции, а от инструментов — насколько легко можно будет собрать всё вместе. Негласно минимальной считается высота в 25 см; при меньшей резко возрастает вероятность аварии во время влажной уборки

Без гофр, если поведет стену, жилу может порвать, что приведёт к замыканию и не рабочему состоянию розетки и выключателей.
Как подключить розетки. Схема подключения трёх и более розеток

Негласно минимальной считается высота в 25 см; при меньшей резко возрастает вероятность аварии во время влажной уборки. Без гофр, если поведет стену, жилу может порвать, что приведёт к замыканию и не рабочему состоянию розетки и выключателей.
Как подключить розетки. Схема подключения трёх и более розеток.

Подведем итог

Итак, четких нормативов касаемо того, какая должна быть высота розеток и выключателей от пола (евро или советских стандартов) нет. Зато существует множество рекомендаций, которым необходимо следовать, прежде всего в целях безопасности.
