Как сделать расчёт деревянной балки перекрытия на прогиб и прочность для строительства частного дома: Обзор

Расчет

Такие параметры, как прочность и жесткость связаны между собой. Поэтому вначале определяют жесткость детали, после чего, на основе полученных данных вычисляют деформацию.

Для этого совсем необязательно углубляться в сложные инженерные расчеты, для получения точных значений. Чтобы не ошибиться, лучше воспользоваться упрощенной схемой, которой вполне достаточно для частного строительства.

Состоит такой способ расчета из нескольких этапов:

• Составление расчетной схемы и определение геометрических параметров балки.
• Определение максимальной нагрузки, которая будет оказываться на деталь, в том числе от перегородок, установленных сверху конструкций и пр.
• Вычисление максимального прогиба.

Ниже подробней рассмотрим все эти этапы.

Схема влияния расстояния между опорами на деформацию

Расчетная схема

Выполнить своими руками расчетную схему не сложно. Для этого нужно лишь знать форму поперечного сечения и размеры детали.

Кроме того, следует учитывать такие моменты, как:

• Способ опирания детали.
• Длина пролета, т.е. расстояние между опорами. К примеру, если выполняется перекрытие и расстояние между стенами составляет 4 м, то пролет «l» будет равняться 4м.

Если речь идет о перекрытиях, то принимается схема расчета, согласно которой нагрузка распределяется на деталь равномерно. В случаях, когда необходимо вычислить деформацию от сконцентрированного воздействия, к примеру, от установленной печи на перекрытие, используется схема с учетом сосредоточенной и направленной нагрузки F, которая равняется весу конструкции.

Размеры прямоугольной балки

Для определения прогиба «f» необходимо узнать такую геометрическую характеристику, как момент инерции сечения, которая обозначается буквой «j». Момент инерции рассчитывается по такой формуле:

J=bхh^3/12, где:

Буквенное обозначение	Значение
h	Высота сечения бруса
b	Ширина сечения

Определение максимальной нагрузки

Чтобы определить максимальную нагрузку нужно сложить все параметры бруса, такие как:

• Его вес;
• Вес квадратного метра перекрытия;
• Воздействие от перегородок на перекрытия, также измеряется в килограммах на метр квадратный.

Помимо этого необходимо учитывать коэффициент, обозначающийся буквой«k», который равняется расстоянию между балками (измеряется в метрах). К примеру, если расстояние между ними составляет 700 мм, то значение коэффициента будет равняться 0,7.

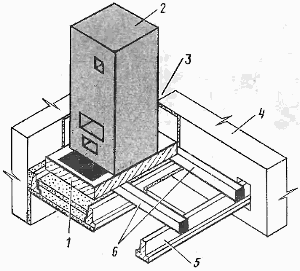

Печи или другие конструкции создают дополнительную нагрузку на перекрытие

Чтобы упростить расчеты, можно принять следующие усредненные параметры:

• Вес перекрытия составляет 60 кг.
• Нормативная временная нагрузка на перекрытие – 250 кг.
• Нормативная нагрузка от перегородок – 75 кг.

Что касается веса деревянной детали, то его можно посчитать, зная плотность и объем древесины. К примеру, наиболее распространенный брус, который используют для перекрытий,имеет сечение 0,15х0,2м и весит в среднем 18 кг на погонный метр.

Теперь, зная все параметры можно вычислить максимальную нагрузку по такой формуле –q=(60+250+75)х0,6+18=249 кг/м.

Вычисление максимального прогиба

Следующим шагом является расчет деревянной балки на прогиб. Если нагрузка будет распределяться равномерно,то нужно воспользоваться следующей формулой – f=-5хqхl^4/384хEхJ.

Величина Е в данной формуле означает модуль упругости. Для древесины это значение составляет Е=100000 кгс/м². Если подставить полученные ранее величины, полученные при расчете бруса сечением 0,15х0,2м и длиной равной 4м, то максимальный прогиб будет равняться 0,83 см.

Деформация при сосредоточенной нагрузке F

Для вычисления деформации детали, на которую будет оказываться сосредоточенная нагрузка, следует воспользоваться такой формулой – f=-Fхl^3/48хEхJ, где F обозначает давление на брус, к примеру, вес печи, установленной на перекрытии.

Надо сказать, что модуль «E» у разных пород древесины может быть разным. Кроме того, этот показатель зависит от типа детали. К примеру, сплошной брус и оцилиндрованное бревно обладают разным модулем упругости.

Вот, собственно, и вся инструкция по расчету балок на прогиб.

Дополнительные опоры

Если балки перекрытия в целом находятся в хорошем состоянии, но треснули – например, под воздействием обильного снегопада – лучшим вариантом усиления и восстановления их функциональности будет установка подпорок по обе стороны от перелома. Разумеется, если речь идет о чердаке и прочих подсобных помещениях. Впрочем, балка, снабженная дополнительной опорой, вполне может вписаться и в жилое помещение, если будет оформлена дизайнерски. Опору можно установить как деревянную, так и металлическую.

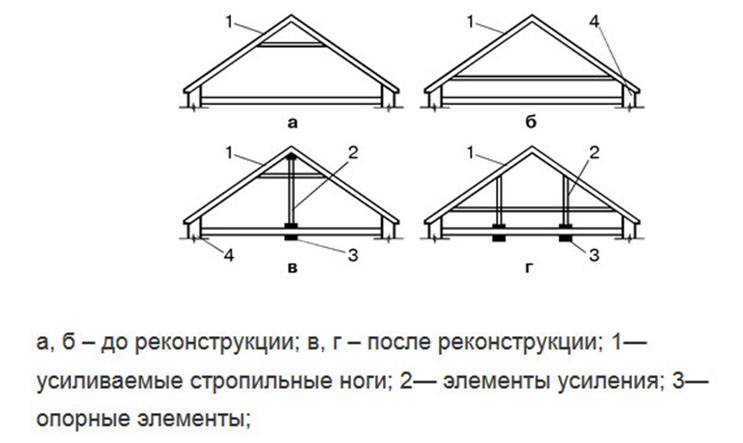

До и после реконструкции

Порядок работ по усилению можно свести к следующим пунктам.

• Сведение концов поврежденной балки. Потребуется аналог домкрата, который позволит соединить осколки. Или слаженная и неторопливая работа бригады из трех-четырех человек.
• Крепление разлома. Можно воспользоваться любым вариантом протезов и накладок: до установки опор они расколотую часть удержат.
• Расчет места установки опоры. Вполне вероятно, им станет места раскола. Но может статься, что опор понадобится две, в тех местах, где на деревянную балку приходится максимум нагрузки. Это особенно вероятно, если балка имеет большое сечение.

Остальное – дело техники. Единственное, что потребуется от ремонтера – четко выверить перпендикулярность опоры, иначе усиление перекрытия точно не удастся.

Как определить нагрузку, которая будет действовать на перекрытие?

Нагрузка на перекрытие формируется из собственного веса балки, дополнительных материалов (утеплителя, заполнителя, зашивки) и переменного веса – внутренне обстановки жилища, и веса людей, проживающих в доме. Также, очень много зависит от частоты эксплуатации помещения.

Чтобы учесть все нюансы и погрешности, специалисты проводят специальный расчет, позволяющий понять, какой вес будет воздействовать на устанавливаемые балки. Исчисление очень сложное и громоздкое, поэтому очень сложно выполнить его самостоятельно.

Однако, для этого существует упрощенный вариант:

К примеру, возьмем перекрытие для чердака, где никакой мебели не стоит, но куда помещаются ненужные вещи. В качестве утеплителя используется обычная минвата. Нагрузка обычно составляет 50 кг на один квадратный метр.

70х1,3 = 90 кг/кв.м, где 70 – норма нагрузки для такого вида перекрытия, кг/кв.м, 1,3 – коэффициент запаса.

Общая расчетная нагрузка, воздействующая на перекрытие, составит:

50+90=130 кг\кв.м. При округлении за норму берем 150 кг/кв.м. Увеличение происходит потому, что может быть использован более тяжелый утеплитель и обшивка.

В этом случае, общая нагруженность перекрытий составит:

50+150х1,3 = 245 кг/кв.м, округляем до 250 кг/кв.м.

Если на чердаке на будущее планируется отделка под мансарду, то стоит увеличить нагрузку до 350 кг на метр квадратный. Для определения нагрузки существуют всевозможные онлайн калькуляторы.

Нагрузки действующие на деревянные балки перекрытия

Нагрузка, оказываемая на балки перекрытия, складывается из нагрузки от собственного веса элементов перекрытия (балки, заполнитель, обшивка, крепежные элементы) и эксплуатационной нагрузки (постоянной и временной). Эксплуатационная нагрузка – это вес различных бытовых предметов, мебели, людей в совокупности.

Обычно, при расчете деревянных балок для чердачного перекрытия, используют значение – 150 кг/м2.  50 кг/м2 – нагрузка собственного веса, 100 кг/м2 – нормативная нагрузка для чердачных помещений (СНиП 2.01.07-85) с учетом коэффициента запаса по прочности.

Если предполагается активно использовать чердачное помещение для хранения вещей и материалов, тогда общая нагрузка, принимаемая в расчет, берётся равной – 250 кг/м2.

При расчетах сечения деревянной балки для межэтажного перекрытия или перекрытия мансардного этажа, общую нагрузку принимают равной – 350 – 400 кг/м2.

Определение нагрузки

Размер бруса для перекрытия между этажами определяется той нагрузкой, которую конструкцию должна выдержать. Одно дело – необитаемый чердак, выполняющий роль воздушной прослойки между крышей и жильем, и совсем другое – мансарда, где совокупный вес мебели, людей, бытовой техники и утепления может достигать значительных величин.

Общая нагрузка составляет сумму массы всех объектом и вес самой конструкции.

Для нежилого чердака расчет будет приблизительно таким:

• если помещение не используется в качестве склада, а в теплоизолятор применялся легкий – минеральная или базальтовая вата, пенополистирол, то собственная нагрузка принимается за 50 кг/кв. м;
• по СНиП стандартная нагрузка во время эксплуатации нежилого чердачного помещения составляет 70*1.3=90 кг/кв. м, с учетом коэффициента запаса;
• соответственно, общая нагрузка вычисляется как 50+90=130 кг/кв. м. На практике величину тут же увеличивают до 150, чтобы обеспечить запас прочности.

Если на чердаке складывают и хранят старые вещи, вплоть до мебели, если используется тяжелый утеплитель, и также при облицовке потолка тяжелым отделочным материалом, эксплуатационную нагрузку увеличивают до 150.

Соответственно: 50+150*1,3=245 кг/кв. м.

Сделать межэтажные перекрытия в доме из бруса рекомендуется и в тех случаях, когда второй этаж представляет собой жилую мансарду. Однако при вычислениях необходимо учитывать вес мебели, пола на втором этаже, перегородок, если таковые будут, и совокупный вес постоянных обитателей.

Усиление балок перекрытия: когда оно необходимо

Основой любого строительства является точный и скрупулезный расчет. Он гарантирует стабильно успешную эксплуатацию здания, максимально длительный срок службы любых деревянных, металлических и бетонных элементов, комфортное проживание в стенах дома его обитателей. Но жизнь, как известно, непредсказуема и любит вносить в наши планы собственные коррективы. В результате мы сталкиваемся с тем, что насущно необходимым становится усиление перекрытий. Самыми распространенными поводами для такого шага признаны следующие моменты.

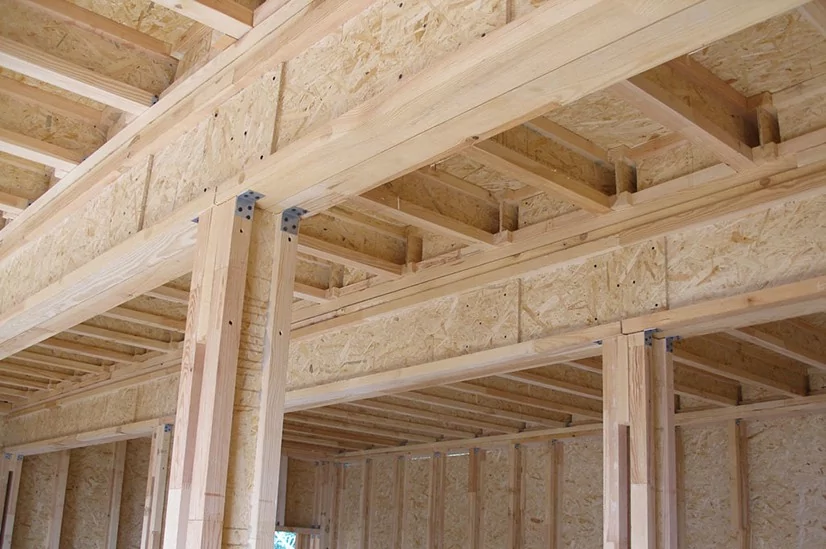

Конструкция из балок

• Деревянная конструкция перекрытия утратила свои качества. Проще говоря, износилась. Влажность оказалась нерасчетной, времени прошло достаточно много, вредители проявили повышенную активность, стены и прочие составляющие подверглись неожиданным температурным перепадам – вариантов может быть множество. Частный случай – изначально не слишком качественная древесина, пошедшая на изготовление балок. К сожалению, этот вариант не так уж редок. Результат один: несущая способность конструкции снижается, и строение нуждается в усилении деревянных балок перекрытия. Проверка на срочность манипуляций проста: если балка при длине в 2,5 метра прогнулась под собственным весом на 1 сантиметр – это норма. Если прогиб превышает этот показатель, элемент конструкции нужно усилить.
• Балка из древесины нуждается в усилении по «личным» требованиям. К примеру, вы решили из чердака сделать мансарду или даже полноценную жилую комнату. Нагрузки на перекрытие второго этажа обязательно возрастут. А значит, требуется изменение сечения удерживающих его деревянных балок.

Усиление балочной конструкции можно произвести разными способами. Ознакомимся с самыми распространенными.

Смотрите видео:

Виды балок

Независимо от того, какой должна быть конструкция, материал для изготовления балок выбирают прочный и надежный. Отличаются они друг от друга лишь по своим параметрам:

1. длине;
2. форме;
3. сечению.

Чаще всего, для изготовления балок используется дерево и металл. Расчет балки на изгиб напрямую зависит от выбранного материала. В данном случае большое значение имеют такие показатели как однородность и структура.

Балки из дерева

Конструкции из дерева используются в одноэтажных домах или небольших домиках. Они отлично подходят как для потолка, так и пола. Для расчета прогиба балки берут следующие величины:

1. Тип материала. Каждое дерево отличается прочностью, твердостью и гибкостью.
2. Геометрические показатели, в которые включается как форма изделия, так и его сечение.
3. Предполагаемые нагрузки, которые будут давить на материал.

На то, как будет изгибаться балка учитывается не только реальное давление, но и все возможные силы воздействия.

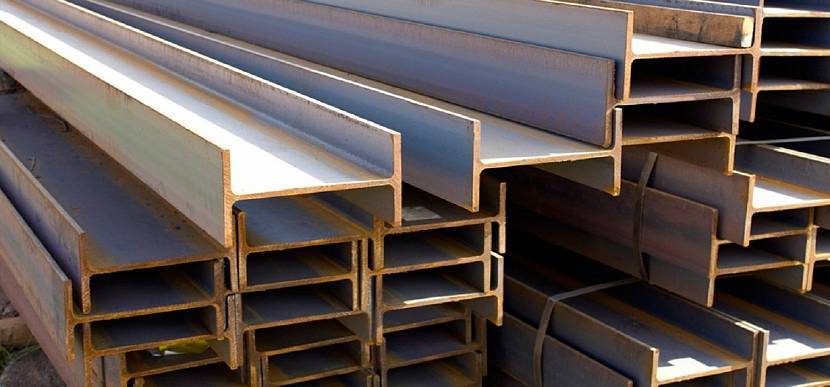

Стальные балки

Эти изделия очень сложные не только по сечению, но и по составу. Так как из выливают из нескольких видов металла

Производя расчет нагрузки на балку, необходимо принимать во внимание насколько она жесткая, а так же прочно ли она соединена

Балки из стали используют для строительства многоэтажных домовИсточник i0.photo.2gis.com

Конструкция из металла между собой соединяется с помощью:

• сваривания;
• склепывания;
• с помощью соединителей, имеющих резьбу.

Прочные металлические балки используются для строительства домов в несколько этажей. В таких конструкциях вся нагрузка равномерно распределяется по всей балке.

Что следует знать про нагрузку на балку?

Чтобы правильно выбрать параметры, сечение, и материал, из которого изготавливаются балки перекрытий, нужно предварительно ознакомиться с параметрами, которым должна соответствовать деталь.

Все будет зависеть от того, где балка будет располагаться, какая нагрузка на нее ляжет

Очень важно учесть и уровень деформации дерева. Чем мягче порода, тем выше уровень деформации

Шаг и сечение балок деревянного перекрытия

При строительстве дома крайне важно учесть шаг и сечение деревянного покрытия. От того, насколько часто расположатся балки, будет зависеть устойчивость дома

Если шаг перекрытий получится значительный, то на каждую балку ляжет достаточно высокая нагрузка и постройка вряд ли будет надежной.

Слишком маленький шаг между балками приведет к повышенной жесткости конструкции и возможной деформации строения в будущем. Оптимальным вариантом считается шаг от 30 см до 1,2 метра. Это обусловлено еще и тем, что получившиеся ячейки будут прекрасно подходить под размер утеплителя.

Что касается сечения детали, то обычно используется деталь прямоугольной формы с сечением 1,4:1, при этом, ширина элемента может быть от 40 до 200 мм, а высота 100 – 300 мм.

Определение максимальной нагрузки

Для определения максимальной нагрузки на балку нужно сложить все ее составляющие: вес самого бруса, вес перекрытия, вес обстановки вместе с находящимися там людьми, вес перегородок.

Все это нужно сделать в пересчете на 1 пог. м балки. Таким образом, нагрузка q будет состоять из следующих показателей:

Расчет на смятие опорных участков балки.

вес 1 пог.

м балки;вес 1 кв. м перекрытия;временная нагрузка на перекрытие;нагрузка от перегородок на 1 кв. м перекрытия.

Кроме того, нужно учесть коэффициент k, равный расстоянию между балками, измеренному в метрах.

Для упрощения подсчетов можно принять усредненный вес перекрытия 60 кг/м², принятую в строительстве нормативную временную нагрузку на перекрытие, равную 250 кг/м², нагрузку от перегородок по тем же нормативам 75 кг/м², вес деревянной балки можно вычислить, зная объем и плотность древесины.

Для сечения 0,15х0,2 м этот вес будет равен 18 кг/пог. м. Если расстояние между брусьями перекрытия равно 600 мм, то коэффициент k равен 0,6.

Подсчитываем: q=(60+250+75)*0,6+18=249 кг/м.

Перейдем к расчету величины максимального прогиба.

Какими бывают деревянные перекрытия

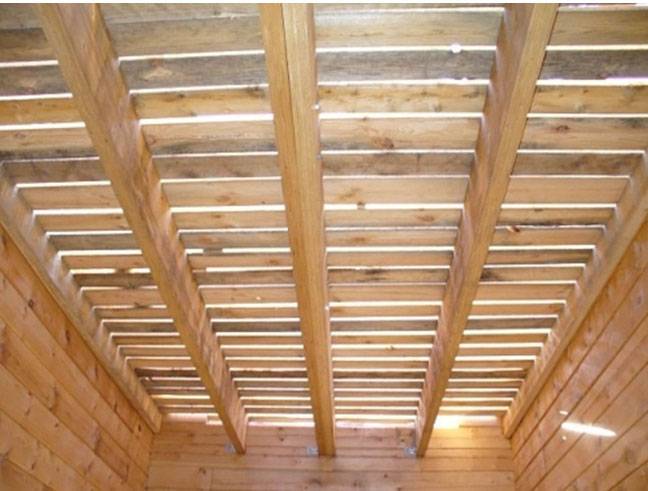

Балки перекрытия деревянные используются практически для всех уровней дома. Балочный каркас необходимо предусмотреть для следующих типов конструкции:

-подвальное или цокольное перекрытие (пол первого этажа);

-междуэтажное перекрытие;

-чердачное перекрытие.

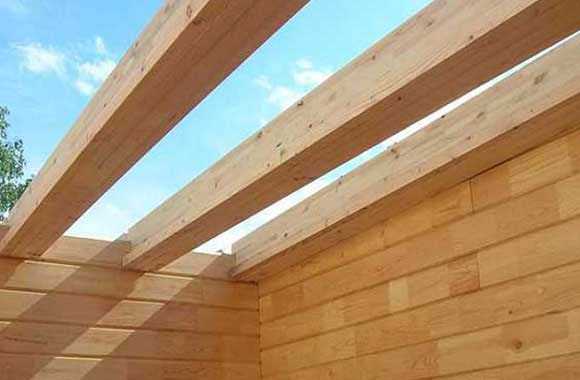

Толщина несущего бруса для чердака составляет от 10 до 20 см

От типа зависит нормируемая полезная нагрузка, которая берется в расчет деревянных балок перекрытия. Также разница будет в толщине утеплителя и его необходимости.

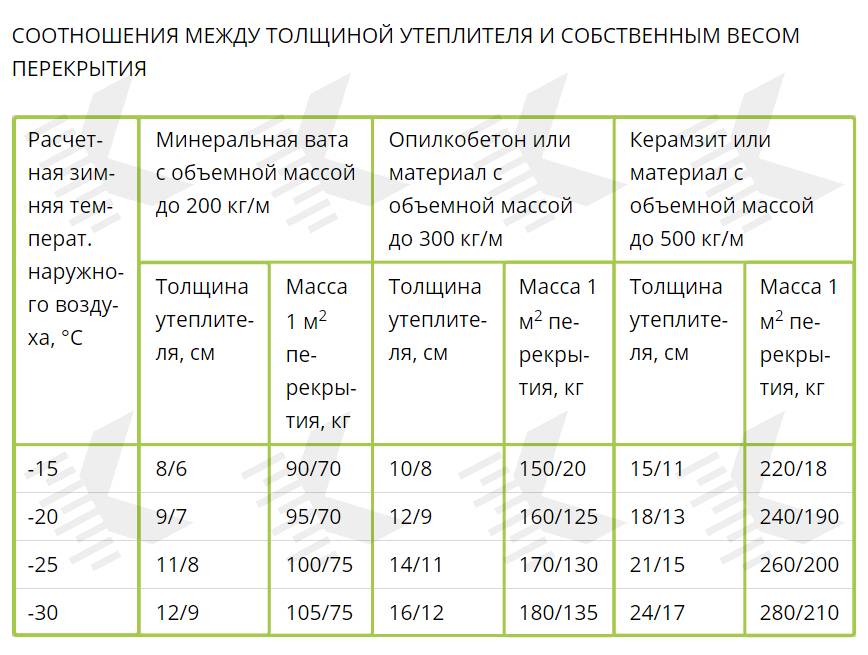

Между балками над подвалом обычно укладывают от 5 до 15 см минеральной ваты, пенопласта или экструдированного пенополистирола. В междуэтажных конструкциях достаточно будет предусмотреть пару сантиметров для звукоизоляции. На холодном чердаке требуется больше всего материала. Здесь толщина может составлять от 10 до 20 см. Точные значения зависят от климатического района строительства.

Между балками подвального перекрытия укладывают минеральную вату

Иногда подвальное перекрытие предпочитают делать не из дерева, а из металла и железобетона. В этом случае в качестве несущих балок используют двутавр или швеллер, а бетон заливают в опалубку из профлиста. Такой вариант будет надежнее при вероятности подтопления. Также он будет лучше сопротивляться сырости из подвала.

Особенности расчета на прогиб

Расчет на прогиб проводится обязательно для любых перекрытий. Крайне важен точный расчет данного показателя при значительных внешних нагрузках. Сложные формулы в данном случае использовать необязательно. Если использовать соответствующие коэффициенты, то вычисления можно свести к простым схемам:

1. Стержень, который опирается на одну жесткую и одну шарнирную опору, и воспринимает сосредоточенную нагрузку.
2. Стержень, который опирается на жесткую и шарнирную опору, и при этом на него действует распределенное нагружение.
3. Варианты нагружения консольного стержня, который закреплен жестко.
4. Действие на конструкцию сложной нагрузки.

Применение этого метода вычисления прогиба позволяет не учитывать материал. Поэтому на расчеты не влияют значения его основных характеристик.

Монтаж балок

Первоначально производят все необходимые расчеты. Когда размеры, сечение и шаг укладки брусьев известен, можно приступать к монтажным работам. Здесь следует сказать, что огромное значение имеет влажность материала.

Желательно, чтобы доска была высушена до 10 – 12 %. Брусья, влажность которых превышает 20 %, в строительстве использовать нельзя, иначе их сильно покрутит вдоль продольной оси.

Чаще всего в стенах делают специальные врубки или ниши, чтобы торцы брусьев ложились на стену на глубину 100 – 150 мм. Если стены кирпичные, бетонные или блочные, тогда торцы обрабатывают битумной мастикой или рубероидом для предотвращения гниения от впитанной влаги.

Ширину ниш в каменных стенах подбирают так, чтобы доска была забетонирована 50 – 100 мм слоем цементно-песчаной смеси. Также практикуется крепление с помощью стальных корзин, пластин, кронштейнов и прочих подобных деталей.

В таком случае сами кронштейны крепят анкерными болтами или дюбелями к стенам, а балки вставляют в посадочную чашу и фиксируют саморезами.

В каркасных домах при расчете шага стараются учесть расположение стеновых стоек перегородок, этот принцип позволяет создать более надежный и прочный каркас.

Как рассчитать несущую способность и прогиб

Стоит признать, что за множество лет практики в строительном ремесле был выработан некий канон, который чаще всего используют для того, чтобы провести расчёт несущей способности:

M/W<=Rд

Расшифруем значение каждой переменной в формуле:

• Буква Мвначале формулы указывает на изгибающий момент. Он исчисляется в кгс*м.Wобозначает момент сопротивления. Единицы измерения см3.

Расчёт прогиба деревянной балки является частью, представленной выше формулы. Буква Муказывает нам на данный показатель. Чтобы узнать параметр применяется следующая формула:

M=(ql2)/8

В формуле расчёта прогиба есть всего две переменных, но именно они в наибольшей степени определяют, какой в конечном итоге будет несущая способность деревянной балки:

• Символ q показывает нагрузку, которую способна выдержать доска.В свою очередь буква l— это длина одной деревянной балки.

Внимание! Результат расчёт несущей способности и прогиба зависит от материала из которого сделана балка, а также от способа его обработки

Зачем надо рассчитывать?

Вся нагрузка на межэтажное перекрытие, ложится на деревянные балки, поэтому они являются несущими. От прочности балок перекрытия зависит целостность постройки и безопасность находящихся в ней людей. Производить расчет деревянных элементов необходимо для выяснения допустимой вертикальной нагрузки, действующей на нее. Строительство новой или реконструкция старой постройки без предварительного расчета сечения несет огромный риск.

Выстроенное наугад перекрытие из слабых деревянных балок может в любой момент обрушиться, что приведет к большим финансовым затратам, а еще хуже, к травматизму людей. Взятые с запасом балки большого сечения создадут лишнюю нагрузку на стены и основание постройки.

Кроме определения прочности, существует расчет прогиба деревянных элементов. Он больше определяет эстетичную сторону строения. Даже если крепкая балка перекрытия выдержит припадающий на нее вес, она может прогнуться. Кроме испорченного внешнего вида, прогнувшийся потолок создаст дискомфорт пребывания в такой комнате. По нормам прогиб не должен превышать 1/250 длины балки.

Прочность и жесткость балки

Чтобы обеспечить прочность, долговечность и безопасность конструкции, необходимо выполнять вычисление величины прогиба балок еще на этапе проектирования сооружения

Поэтому крайне важно знать максимальный прогиб балки, формула которого поможет составить заключение о вероятности применения определенной строительной конструкции

Использование расчетной схемы жесткости позволяет определить максимальные изменения геометрия детали.

Расчет конструкции по опытным формулам не всегда эффективен. Рекомендуется использовать дополнительные коэффициенты, позволяющие добавить необходимый запас прочности. Не оставлять дополнительный запас прочности – одна из основных ошибок строительства, которая приводит к невозможности эксплуатации здания или даже тяжелым последствиям.

Существует два основных метода расчета прочности и жесткости:

1. Простой. При использовании данного метода применяется увеличительный коэффициент.Точный. Данный метод включает в себя использование не только коэффициентов для запаса прочности, но и дополнительные вычисления пограничного состояния.

Последний метод является наиболее точным и достоверным, ведь именно он помогает определить, какую именно нагрузку сможет выдержать балка.

Типы и виды деревянных перекрытий — классификация

1. По назначению

Основное требование к такому перекрытию – высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно, должны выдерживать значительную нагрузку.

Совет. Если под первым этажом будет располагаться гараж или большой подвал лучше делать деревянное перекрытие по металлическим балкам. Поскольку деревянные подвержены гниению и не всегда могут выдержать значительную нагрузку. Или же уменьшить расстояние между балками.

Принцип конструктивного устройства может быть независимым или являться продолжением крыши, т.е. частью стропильной системы. Первый вариант более рационален, т.к. является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.

Конструктивная особенность заключается в эффекте два в одном – балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка. Пространство между ними заполняется тепло- и звукоизоляционными материалами, с обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном, а сверху застилается половой доской.

2. По виду

Деревянные балки перекрытия также различаются между собой, и каждый вид имеет свои преимущества.

Цельные (цельномассивные) деревянные балки перекрытия

Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.

Межэтажные перекрытия по деревянным балкам, могут быть выполнены цельными только при незначительной длине пролета (до 5 метров).

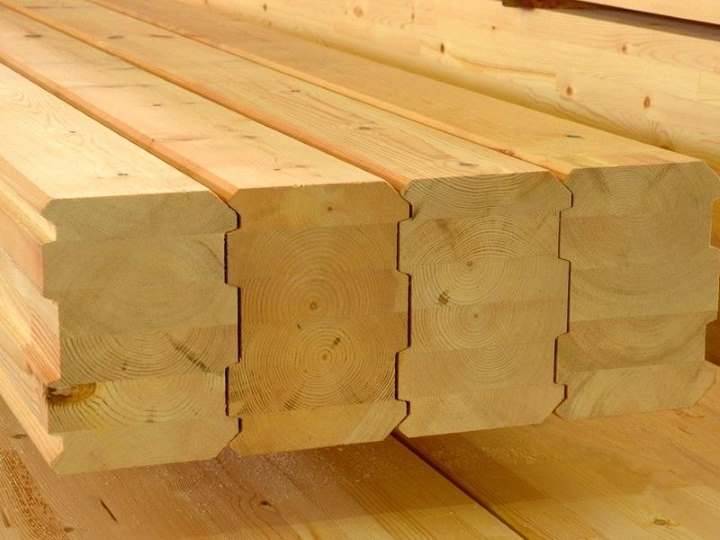

Клееные деревянные балки перекрытия

Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.

За счет повышенной прочности деревянные клееные балки применяются в тех случаях, когда требуется выдержать повышенную нагрузку на перекрытие.

Преимущества клееных балок:

• высокая прочность;
• возможность перекрывать большие пролеты;
• легкость монтажа;
• незначительный вес;
• длительный срок службы;
• отсутствие деформации;
• пожарная безопасность.

Максимальная длина деревянной балки перекрытия такого вида достигает 20 метров погонных.

Поскольку клееные деревянные балки имеют гладкую поверхность, их часто не зашивают снизу, а оставляют открытыми, создавая в комнате стильный дизайн интерьера.

Что нужно для того чтобы сделать правильный расчёт

Расчёт несущей способности и прогиба деревянных балок не такая простая задача, как может показаться на первый взгляд. Чтобы определить, сколько досок вам нужно, а также, какой у них должен быть размер необходимо потратить немало времени, или же вы просто можете воспользоваться нашим калькулятором.

Во-первых, нужно замерить пролёт, который вы собираетесь перекрыть деревянными балками.

Во-вторых, уделите повышенное внимание методу крепления

Крайне важно, насколько глубоко фиксирующие элементы будут заходить в стену. Только после этого вы сможете сделать расчёт несущей способности вместе с прогибом и ряда других не менее важных параметров

Только после этого вы сможете сделать расчёт несущей способности вместе с прогибом и ряда других не менее важных параметров.

↑ Что необходимо знать о монтаже балок

Деревянная балка-двутавр готова к монтажу после покрытия антипиреновым и антисептическим составом и полного высыхания. Строителям, обустраивающим несложные перекрытия, необязательно владеть специальными навыками, чего нельзя сказать о возведении дома из деревянных двутавровых балок.

1. Для заведения балки в кирпичную или каменную стену еще на этапе ее кладки следует предусмотреть специальные ниши – гнезда.
2. Если стены выполнены из бруса либо бревна, эти отверстия в них вырубаются.
3. Вне зависимости от стенового материала дно гнезд необходимо устлать двойным слоем рубероида, а края балок (это касается только случая, когда их монтируют в кирпич или камень) обработать любым водоотталкивающим составом, например, битумом.
4. Длина опорного конца балки должна быть не меньше 150 мм.
5. Начинать установку лучше от края одной из стен, после этого перейти к монтажу промежуточных балок.
6. Монтажный шаг выверяется шаблоном, а с целью проверки горизонтальности установки необходимо использовать ватерпас.
7. Чтобы добиться горизонтальной поверхности, под опорные концы может потребоваться подложить деревянные плашки.
8. Каждую третью балку рекомендуется закреплять анкерами либо деревянными распорками.
9. Оставшиеся свободными полости в гнездах можно заполнить паропроницаемым утеплителем, например, минватой, либо залить строительным цементным раствором.
10. После того как балки надежно закреплены, их требуется обшить вагонкой, доской или гипсокартоном.

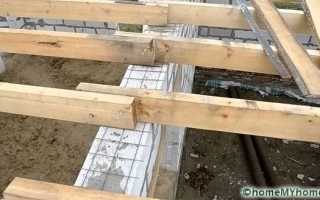

Балки перекрытия в кирпичной стене

Технология, по которой строятся каркасные дома из фанеры и ОСП, называется канадской. Раньше в качестве несущих элементов использовали брус и доску, однако в настоящее время их все чаще заменяют двутавровыми балками. Канадский коттедж не нуждается в массивном основании, поэтому его обычно заменяют легким ленточным фундаментом.

Стропильная система из двутавровых балок

Общая последовательность сборки каркаса выглядит таким образом:

1. Установка на фундамент деревянной обвязки.
2. Монтаж цокольного перекрытия из двутавровых балок.
3. Крепление рядовых панелей и дверного блока непосредственно на балочное перекрытие.
4. Связывание панелей между собой полосами фанеры ФСФ толщиной 27 мм.
5. Монтаж межэтажного перекрытия поверх фанерной обвязки.
6. Строительство второго этажа из стеновых панелей и их обвязка.
7. Установка чердачного перекрытия, фронтонов, конька и стропил.
8. Утепление и проведение отделочных работ – обшивка каркаса, монтаж кровли и фасада.

Полученное жилье отличается легкостью и прочностью, а его строительство обходится дешевле, чем кирпичное здание той же площади. Однако есть и критические минусы: к качеству материалов должны предъявляться очень высокие требования, которым пока соответствует только отличающаяся дороговизной продукция мировых производителей – Nascor или Steiko. Дешевые аналоги ненадежны и зачастую представляют опасность для здоровья человека.

Схема строения каркасного дома

Обшитый каркас изнутри

Впрочем, производители, стремясь к расширению рынка, постоянно развивают технологии, поэтому, скорее всего, каркасные дома в ближайшем будущем избавятся от этих недостатков.

Собственноручная проработка

Инструменты и материалы:

• брус;рулетка;циркулярная пила;ОСП;клей по дереву;швеллер;хомуты;наждачная бумага.

Тут весь процесс проходит гораздо медленнее, зато и цена существенно падает. Двутавровая балка своими руками изготавливается поэтапно:

Двутавровые балки изготавливаются из из бруса, ОСП и швеллера.

Выбираются бруски.

Сечение зависит от предпочтений мастера, но не меньше 35*25 мм. Чем крупнее брусок, тем надежнее конструкция, но и шаг на 2 двутавра при работе придется значительно повышать.Тут следует выбрать, что использовать — электропилу, бензопилу или стационарную циркулярку. Преимущество цепных пил в том, что они изначально могут проделать траншею в 10-12 мм, но их нужно дополнительно закреплять.

К тому же их работа стоит гораздо дороже, чем у циркулярки. При особом желании можно найти фрезы нужной толщины и для циркулярной пилы (стоят немного дороже обычных), после чего можно продолжать работу.Выставляется глубина борозды (10% от суммарной длины ОСП). При суммарной потере 15 длины можно добиться идеальной фиксации.Нарезаются брусья.

На этом же этапе их нужно зашлифовать при помощи шлифмашинки или наждачной бумаги.На дно траншеи наносится клей, после чего в нее погружается плита. Тут же аналогичный процесс проделывается с еще 1 бруском, и можно прессовать двутавр.Далеко не в каждом доме есть гидравлический пресс, поэтому можно воспользоваться швеллером, который стягивается при помощи 2 ремней и карабинов (импровизированные хомуты). Такая стяжка двутавра не менее эффективная, чем пресс, хоть и более хлопотная.

Суммарно на изготовление 1 двутавра уходит до 30 мин.

но если делать на поток, то скорость возрастет в несколько раз. Т. е.

сначала нарезается, к примеру, 100 балок, которые шлифуются, затем нарезается 50 плит, после чего все это подлежит склеиванию. При такой работе средняя скорость изготовления 1 двутавра может упасть до 8-10 мин. но ни в коем случае не стоит торопиться, чтобы не допустить ошибку.

Подобную работу сможет проделать любой желающий, если есть специальная техника и базовые навыки работы с ней.

https://youtube.com/watch?v=2Hhi3-Nw9LIrel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

• hobiz.ru
• woodguide.ru
• 1poderevu.ru
• dekormyhome.ru

Итог

Важность расчета деревянных балок настолько велика, что от него зависит прочность всей дальнейшей конструкции здания. Не важно, насколько прочный брус вы используете для строительства, в процессе эксплуатации, он все равно потеряет свои первоначальные свойства

Под давлением и оказанной нагрузкой всей конструкции, балки начнут прогибаться, и чем больше времени пройдет, тем хуже.

Превышение показателей в 1/250 от всей длины доски перекрытия, увеличивает возможность создания ситуации аварийного обрушения. Именно поэтому, специалисты советуют не относиться халатно к расчетам деревянных балок перекрытий в жилом доме, и в случае если вы не сможете сделать при помощи калькулятора расчета деревянных балок самостоятельно, обратитесь к профессионалам.

к
