Виды расширительных бачков для системы отопления: закрытый и открытый

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

• рулетка, карандаш;
• болгарка;
• сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

• через которое осуществляется подпитка системы;
• через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

• так, чтобы вода была выше уровня патрубка;
• так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

• испарение;
• аварийный выброс;
• разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Зачем нужен расширительный бак для отопления?

Для нормального функционирования отопительной системы и устойчивой циркуляции теплоносителя через все её элементы необходимо стабильное давление. Его резкие скачки приводят к нарушению гидравлического режима и неправильной работе отдельных узлов. Чтобы этого избежать, в системе предусматривают расширительный бак. Его задача – компенсировать изменение объёма теплоносителя (воды или антифриза), вызванное изменением его температуры, снизить возможность гидроудара. На изменение объёма теплоносителя влияет также его состав и соответственно температурный коэффициент. При использовании воды значение этого коэффициента в среднем составляет 4%, в случае антифриза, например этиленгликоля, – от 4,4 до 4,8% (в зависимости от концентрации гликоля в антифризе). Именно расширительный бак и является той самой ёмкостью, куда сбрасываются излишки теплоносителя, чтобы поддержать необходимое давление в сети.

В зависимости от типа системы отопления (открытая или закрытая), применяют разные расширительные баки. Сразу отметим, что открытую систему (её ещё называют системой с естественной циркуляцией – самоточной) в новых домах используют нечасто, её можно встретить в основном в старых постройках.

Принцип работы вакуумной батареи

Батарея подобного типа кардинально отличается от всех ранее известных тем, что ее внутреннее пространство заполняется специальной жидкостью, представленной как литиево – бромидная смесь. И если в обычных радиаторах вода или другой, заменяющий ее теплоноситель, циркулирует по всей внутренней полости радиатора, то эта смесь находится внутри батареи постоянно и не сообщается с трубами и другими приборами отопления. Принцип работы вакуумного радиатора заключается в том, что смесь способна доходить до точки кипения при температуре +30-35 градусов, которую обеспечивает уже настоящий теплоноситель, проходящий в нижней части радиатора по вмонтированной трубе.

В целях снижения давления из радиаторов удаляется воздух, а литиево-бромидная смесь не имеет прямого  контакта с теплоносителем. Она нагревается за счет горячей поверхности той трубы, которая проходит через радиатор.

При нагревании литиево-бромидной смеси образуются пары, которые быстро нагревают всю внутреннюю  поверхность вакуумного радиатора. Естественным образом тепло передается на наружную поверхность и начинает распространяться по всему помещению. Пар поднимается к верхней части радиатора и, соприкасаясь со стенками, превращается в конденсат, который стекает по стенкам вниз к горячей трубе, чтобы снова нагреться и превратиться в горячий пар.

Абсолютная герметичность и вакуум внутри радиатора обеспечивает нормальное функционирование вакуумного прибора отопления. Малейшие трещины или другие нарушения герметичности приводят к тому, что в радиаторе восстанавливается давление, в результате чего литиево-бромидная жидкость теряет свои способности к испарению.

Сами вакуумные батареи отопления изготавливаются из стали толщиной 1.5 мм и окрашены термостойкой краской.

Чем отличаются вауумные радиаторы

Первым и, наверное, самым важным аргументом в пользу этих батарей является – экономичность. Не в плане их стоимости, а в плане расхода источника тепловой энергии. Ведь если для нагрева обычных приборов отопления требуется повысить температуру  теплоносителя до +80-90 градусов, то вакуумные приборы отопления требуют  его температуры всего  +35 градусов.

Каждый прибор является автономным и всегда есть возможность регулировать его температуру. При небольшой площади одной секции ее поверхность отдает до 300 вт тепловой энергии. Если прекращается подача горячего теплоносителя, то вакуумные радиаторы продолжают длительное время оставаться горячими, поскольку именно условия вакуума не дают частицам пара быстро охлаждаться.

И если к этому добавить экономичный котел, то подобные радиаторы принесут значительную пользу, окупая свои завышенную стоимость по сравнению со всеми известными ранее приборами отопления. Если в качестве источника энергии используется электроток, в этом случае электрические вакуумные радиаторы отопления способны сократить его потребление в 2-3 раза, против обычных батарей.

Подводя итог, можно выделить конкретные преимущества вакуумных радиаторов:

• Полная адаптация с различными отопительными устройствами – газовые, твердотопливные, электрические котлы, дровяные печи и даже солнечные аккумуляторы.
• Экономия энергетических ресурсов, доходящая до 30%.
• Низкий объем теплоносителя.
• Простой и понятный монтаж.
• Высокая устойчивость к коррозийным процессам.
• Высокая теплоотдача.
• Упрощенная эксплуатация, не требующая промываний и стравливания воздуха.
• Безопасность использования.
• Небольшие габариты и привлекательный внешний вид.

Сколько стоят вакуумные радиаторы

Необходимо отметить, что стоимость вакуумных радиаторов отопления несколько выше, чем всех остальных. Но это и понятно. Во-первых, причина такой повышенной стоимости заключается в новизне предложения и низкой конкуренции среди производителей. Но учитывая существенную экономию, которую можно получить при использовании данных приборов отопления, их цена  вполне приемлема.

Чтобы сделать правильный выбор необходимо вначале ознакомиться с отзывами тех потребителей, кто уже приобрел вакуумные отопительные радиаторов, и могут на основании своего опыта рассказать о их действительных преимуществах и недостатках.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Скачки давления

Скачки давления — верный признак неисправности отопительной системы. Почему они происходят и как решить проблему? Рассмотрим основные причины.

Давление снижается. Следует выключить насос и проверить статическое давление. Если оно остается прежним, значит, неисправны циркуляционные насосы. Если продолжает падать, где-то в трубах или теплообменнике котла происходит утечка. Найти ее можно, отключая различные участки. Там, где ситуация нормализуется, и нужно искать повреждение.

Давление растет. Приведем список наиболее распространенных причин:

1. Терморегулятор полностью закрыл клапаны и заблокировал подачу теплоносителя от котельной, чтобы снизить температуру обогревательных устройств. Решение очевидно — перенастроить прибор.
2. В системе слишком много теплоносителя. Нужно перекрыть линию питания и наладить автоматику.
3. Неправильно подобран диаметр труб — они слишком узкие, что приводит к возрастанию давления. Чем меньше диаметр — тем больше давление. У выходного патрубка котла этот показатель должен быть самым большим.
4. Увеличена мощность циркуляционного насоса, либо в нем есть неисправности.
5. Забитые фильтры или грязевик мешают движению теплоносителя. Нужна очистка этих компонентов.
6. В трубах возникла воздушная пробка. Ее следует найти и спустить.
7. Где-то закрыт кран или задвижка, что блокирует движение теплоносителя.

Место установки

Установка открытого бачка осуществляется в наиболее высокой точке системы отопления. При этом существуют несколько вариантов установки:

На подаче. Классический вариант подразумевает установку резервуара над котлом. При такой схеме горячая вода (теплоноситель) не только идёт по контуру, но и проникает в бачок, создавая характерный шум, напоминающий закипающую воду в чайнике.

Внимание! При ошибочных расчётах теплоноситель может закипеть и в баке

• На обратке. Такой способ позволяет избежать проблем с кипением, благодаря сниженной температуре жидкости.
• Комбинированно. Этот способ подразумевает установку двух расширительных баков — одного в месте подачи теплоносителя, а второго на обратке. Такая комбинация позволяет избегать, образующихся в системе, воздушных карманов.

Фото 2. Схема отопительной системы с расширительным баком. В данном случае он устанавливается на обратку.

Как правильно установить

При монтаже открытого расширительного резервуара есть несколько действенных рекомендаций, применяемых опытными специалистами для надёжного результата:

• Врезание аварийной сливной трубки, во избежание перелива теплоносителя через верх бака.
• Утепление корпуса бака.
• Размещение резервуара прямо над котлом и соединение с ним вертикальной подающей магистралью.
• Утепление трубки, соединяющей резервуар с общей системой. Это поможет избежать взрыва из-за того, что увеличенному объёму теплоносителя некуда будет деваться.
• Утепление отводящей сливной трубки, чтобы при её замерзании избежать перелива воды через край или уберечься от вредных паров антифриза.
• Установление трубки (гибкого шланга, находящегося внутри бака) до самого дна. Это будет способствовать использованию пространства бака по максимуму.

Комплектация открытой системы отопления

Минимальная комплектация отопления

Помимо насоса в открытой системе отопления следует подобрать и другие компоненты. От правильности выбора будет зависеть работоспособность и эффективность всей схемы теплоснабжения.

Для правильного расчета открытой системы отопления в первую очередь вычисляется ее номинальная мощность. Если теплоизоляция здания хорошая – можно взять соотношение, что на 10 м² площади потребуется 1 кВт тепловой энергии. Для более точного расчета рекомендуется воспользоваться специальными программами. С их помощью можно составить корректную схему открытого теплоснабжения, вычислить оптимальные характеристики ее компонентов.

Для минимальной комплектации отопительной системы понадобятся такие элементы:

• Котел;
• Расширительный бак;
• Трубопроводы;
• Радиаторы и батареи.

Требования к последним двум невысокие. Чаще всего для обустройства теплоснабжения применяют полимерные трубы. Но специалисты рекомендуют для разгонного стояка использовать стальную трубу. Это объясняется высокой температурой в этой части системы отопления открытого типа для частного дома.

Выбор котла для открытого отопления

Виды котлов для открытого отопления

В первую очередь необходимо предупредить, что установка газовых и электрокотлов для открытой системы отопления запрещена. Нередко в системе образуются воздушные пробки, которые негативно повлияют на работу оборудования и могут привести к аварийным ситуациям. Поэтому единственной альтернативой остаются твердотопливные модели или котлы, работающие на дизельном топливе.

Установка котла должна выполняться согласно всем требованиям. Он располагается в отдельном помещении, где нельзя хранить топливо. Котельная должна иметь принудительную циркуляцию воздуха. Для оптимизации работы оборудования рекомендуется установка сэндвич-дымоходов.

Помимо этих факторов существуют специфические требования для нормальной адаптации котла открытой системы теплоснабжения:

• Нельзя устанавливать котлы длительного горения. Они рассчитаны для низкотемпературного режима работы системы. В таком случае расширение теплоносителя будет недостаточно для циркуляции;
• Если в системе не установлена насосная группа – необходим отдельный монтаж обратного клапана;
• Котел в системе теплоснабжения открытого типа для частного дома должен располагаться в самой низкой точке схемы.

Если в комплектацию оборудования не входит температурный датчик – его следует установить отдельно. Для точности измерения он монтируется на подающей трубе непосредственно после котла.

Модели расширительных баков для открытой системы

Схема установки и конструкция расширительного бака

Для компенсации теплового расширения теплоносителя и своевременного контроля его уровня необходим монтаж расширительного бака для открытого отопления. Он располагается в самой высокой точке системы и может выполнять сразу несколько функций.

Сначала выполняется расчет оптимального объема расширительного бака открытого типа для систем отопления. Он должен составлять как минимум 5% от количества теплоносителя в системе. В стандартной конструкции есть 3 патрубка, которые выполняют следующие функции:

• Входящий патрубок. С его помощью происходит подключение расширительного бака к открытой системе отопления. Обычно его диаметр на 1 размер меньше, чем у разгонного стояка, к которому выполняется монтаж. Поэтому необходим переходник;
• Труба циркуляции. Через нее горячая вода поступает дальше по магистрали;
• Сигнальный патрубок. Необходим для оповещения о критическом снижении уровня теплоносителя. При открытии крана из него не идет вода – следует дополнить систему.

Способы установки расширительного бака

Дополнительно можно модернизировать расширительный бак для открытого теплоснабжения. В некоторых случаях он может выполнять функцию узла подпитки. Для этого необходим дополнительный патрубок, который подключается к водопроводу. При критическом снижении объема горячей воды можно оперативно дополнить систему, открыв запорную арматуру.

Существует несколько схем монтажа расширительного бака. Для теплоснабжения открытого типа с насосом он может монтироваться на дальнем стояке. Такой вариант применяется редко, так как эффективность подобной схемы крайне низка. Чаще всего расширительный бак устанавливается на ближнем стояке для своевременного контроля состояния отопления.

Расширительный бак закрытого типа

Схема монтажа насоса на подающую линию сети отопления.

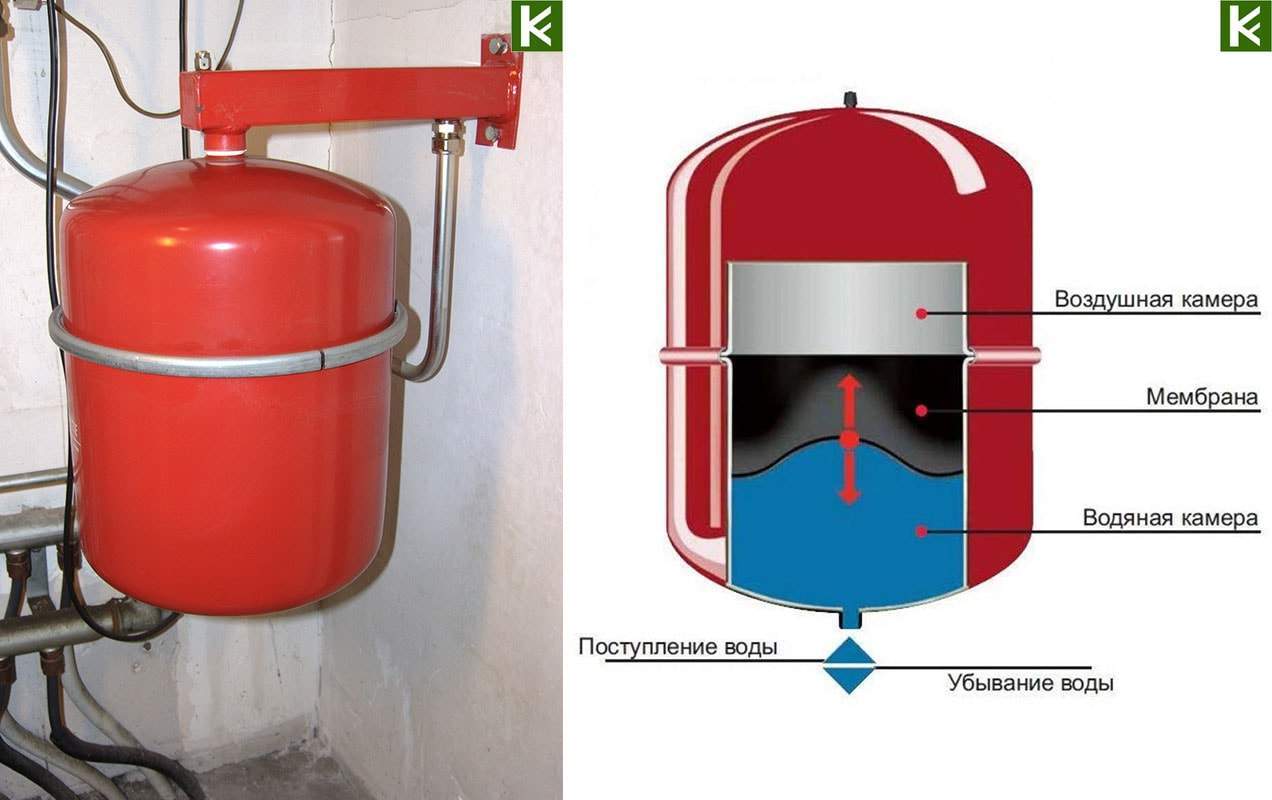

В системе отопления бак мембранного типа применяется чаще. Он представляет собой емкость баллонного или плоского типа, которая внутри разделена на 2 отдела специальной мембраной. Первая предназначена для жидкости, вторая — для воздуха. Принцип работы мембранного бачка более сложен. При увеличении в системе объема поступающей воды изменяется и объемное соотношение этих двух частей бака. Осуществляется это благодаря изгибу мембраны. В первоначальном положении весь бак заполнен воздухом, мембрана при этом прижата. По мере нагревания и поступления воды в трубы мембрана начинает раздвигаться, и соотношение камер изменяется в объеме.

В воздушной же камере повышается давление, когда оно достигнет предельно допустимых значений, то в схему работы включается так называемый предохранительный клапан, с помощью чего выводятся излишки воздуха и давление в системе снижается. В норме давление должно быть равным около 3,3-4 бар. Большое значение для работы мембранного аппарата имеет и то, что расширительный бак должен быть заполнен не полностью, а не более чем на 44%.

Руководство по монтажу бака

Крепление расширительного бака

Крепление расширительного бака

Первый этап – подготовка к работе. В соответствии с общей схемой сначала для монтажа емкости нужно отключить отопительный котел от электросети, перекрыть подачу воды к котлу, а затем слить жидкость из радиаторов. Дополнительно можете открыть т.н. краны Маевского, благодаря этому будет обеспечен более эффективный и быстрый слив воды.

Кран Маевского

Подготовьте ваш расширительный бак к установке и дальнейшему использованию. В случае если для соединения элементов системы планируется использовать полипропиленовые трубы, подготовьте специальный паяльник для их скрепления между собой. Также понадобятся стандартные элементы вроде уголков, муфт и т.д. Что касается фитингов, то лучше всего использовать «американку». Такой фитинг позволит без лишних затруднений снимать емкость в будущем для проведения профилактических и ремонтных работ.

Фитинг Американка с внутренней резьбой

Фитинг «американка» состоит из 2-х основных элементов. Первую часть такого фитинга нужно прикрепить к резьбе, имеющейся на расширительной емкости. Вторая часть прикрепляется к первой. Ко второй части припаивается полипропиленовая труба. Перед прикручиванием фитинга к расширительному бачку намотайте на место резьбового соединения уплотнитель (обычно используется лен) и дополнительно нанесите немного специальной уплотнительной пасты. Прикрутите первую часть фитинга-американки с помощью обычного газового ключа.

Второй этап – укладка полипропиленовых труб. Убедитесь, что из системы слита вся вода, и переходите к устройству труб. Там, где будет устанавливаться тройник, труба разрезается с помощью специальных ножниц. Припаяйте тройник, а к нему – трубу. Далее необходимо припаять запорный кран. Благодаря нему в будущем можно будет ремонтировать бак без необходимости удаления воды из системы. Спаяйте полипропиленовые трубы так, чтобы последняя из них в дальнейшем могла соединиться с расширительным баком.

Монтаж полипропиленовых труб

Третий этап – подключение расширительной емкости. Вам нужно прикрутить американку к емкости. После этого смело приступайте к размещению бака в выбранном для него месте. Лучше всего установить бак в углу, на ровном полу, в таком месте, чтобы в дальнейшем к емкости можно было свободно проходить для ремонта и пр.

Четвертый этап – проверка и замена фильтров и картриджей. Пока вы не запустили в трубы теплоноситель, тщательно промойте фильтр очистки водой. Предварительно снимите его. Заодно выполните замену картриджа магистрального фильтра. Он устанавливается непосредственно после насоса.

Пятый этап – подготовка и запуск системы. После того как все элементы будут размещены на своих местах и выполнены требуемые соединения, можно приступать к подготовке бачка к использованию. Восстановите подачу воды. Пусть батареи заполняются жидкостью, пока уровень давления в них не вырастет примерно до показателя в 1,3 кПа. Далее вам необходимо стравить из трубопроводов воздух, перекрыть краны Маевского и запустить отопительное оборудование для прогрева помещений.

Монтаж бачка

Рекомендации по стравливанию воздуха и оптимальным значениям давления приводились ранее. Если уровень давления поднимется выше 1,1 кПа (а именно это значение было выставлено при настройке бака) лишняя вода перейдет в бачок. При уменьшении же уровня давления теплоноситель направится в батареи. Благодаря этому будет обеспечиваться нормальная работа отопительной системы.

Таким образом, в установке элемента под названием расширительный бак нет ничего сверхсложного. Во всем следуйте инструкции, помните о главных рекомендациях и все будет в лучшем виде. Удачной работы!

Достоинства расширительного бака для отопления закрытого типа

К несомненным достоинствам стоит причислить небольшой расход времени, требующегося на установочные работы, и значительную экономию используемых материалов. Однако увлекаться и игнорировать определённые нюансы явно не стоит: так, например, соблюдение уклона при отключении электричества обеспечит в той или иной степени функционирование системы, без угрозы размораживания.

Несмотря на то, что самое определение закрытости для отопительной системы означает изолированность от проникновения воздуха, не стоит надеяться на абсолютную её герметичность: воздух может наличествовать в трубах, как следствие того, что совершают доливание теплоносителя, что влечёт за собой его скопление в верхних точках. Устранить излишнее содержимое можно, прибегнув к такому устройству, как кран Маевского. С этой же работой успешно справятся поплавковые отводчики, функционирующие «на автомате». Будучи растворённым в воде, воздух подвергается окончательному удалению посредством воздействия на него сепараторов, которые устанавливаются непосредственно в трубопроводе.

Для данной системы характерна также широта диапазона топлива, пригодного для её функционирования. В качестве такового можно выбрать как газ, так и электричество, а также дизельное или твёрдое топливо.

Большое значение имеет такой показатель котла, как его мощность. Так, для помещения высотой до трёх метров эта величина равна 1кВт на 10 квадратных метров

Данное значение очень является крайне относительным, так как здесь непременно нужно принять во внимание ряд многих других факторов, к которым относятся различные характеристики здания

Способы подключения

Расширительный аппарат подключают как на обратной, так и на подающей части магистрали.

Подсоединение на обратке считается более надёжным, позволяет расширителю функционировать в оптимальном режиме, а также эксплуатировать мембранный резервуар дольше.

При подключении на подающей части магистрали жидкость, попадающая в ёмкость, будет иметь более высокую температуру, кроме того, в некоторых ситуациях не удастся избежать попадания пара в резервуар, что значительно снизит время эксплуатации мембранных баков и не позволит компенсировать давление должным образом.

Внимание! Правильным считается подключение бака к контуру через «американку» с отсекающим краном, что позволяет в любой момент изолировать и отсоединить расширитель для замены или ремонта, не ожидая, пока остынет жидкость. При установке второго крана и тройника, возможно слить воду из бака, не трогая остальную систему
