На что влияет расстояние
Производители не просто так обращают внимание на допустимую норму высоты вытяжки от плиты. Если показатель будет соблюден, устройство будет эффективно выполнять свои задачи, а человеку будет проще пользоваться его возможностями
Если установить вытяжку ниже, чем рекомендуется — это может привести ко многим неприятным последствиям. Человек высокого роста будет испытывать неудобства во время приготовления пищи и биться головой об корпус. Один из главных рисков — возможность возгорания копоти, которая образуется на фильтре на протяжении долгого времени. Также, такую вытяжку будет неудобно обслуживать (производить замену или очистку фильтра).
Также, чем ниже вытяжка находится над плитой, тем меньше у нее радиус поглощению пара и других выделений
Поэтому важно придерживаться прописанных рекомендаций производителей
Если вытяжка установлена высоко, производительность оборудования будет падать в несколько раз. Чтобы справляться с нагрузкой, необходимо будет включать максимальную мощность, что понесет за собой большой расход электроэнергии и быстрое изнашивание вытяжной системы.
Следует отметить, что государственных стандартов по этому вопросу нет, однако производители всегда указывают в технической документации вытяжки допустимую высоту устройства над плитой.
Существуют факторы, которые напрямую влияют на расчет расстояния от плиты до вытяжки. К ним относятся:
- Рост человека;
- Высота кухни;
- Размеры и тип варочной поверхности;
- Особенности планировки кухни;
- Вид и мощность вытяжки.
Также, необходимо учитывать, что существуют нормы к воздуховодам и электрическим сетям. Соблюдение всех рекомендаций и грамотный монтаж вытяжки над плитой позволит раскрыть весь рабочий потенциал оборудования и обеспечит его комфортную эксплуатацию.
Требования к вентиляции
Для полноценного функционирования устройства важно наличие исправного вентиляционного канала. Это требование действует только для поточных вытяжек. Рециркулярные системы не нуждаются в отведении воздуха, поэтому правило к ним не применимо
Рециркулярные системы не нуждаются в отведении воздуха, поэтому правило к ним не применимо.
Без правильно организованной системы воздухоотведения возникают такие проблемы:
- разность давления в каналах;
- плохая проводимость воздуха;
- приток воздуха с улицы.
Это создает дополнительную нагрузку на внутренний двигатель. Чтобы справиться с проблемами, вытяжку выставляют на повышенную скорость работы. Дополнительная нагрузка приводит к повышению шума, износу деталей аппарата и расходу электроэнергии.
В многоквартирных домах система выведения воздуха проектируется застройщиком и выполняется по установленным нормам и правилам. Подключение к общей системе выполняют с помощью гофрированной трубы.
Важно! Подключение делают коротким с минимальным количеством изгибов. Любые помехи усложняют движение воздуха и создают дополнительную нагрузку на двигатель. В частном доме вентиляцию проектируют до начала строительства по утвержденным нормам и правилам, государственным стандартам
При отсутствии практического опыта выполнение работ лучше доверить профессиональным строителям
В частном доме вентиляцию проектируют до начала строительства по утвержденным нормам и правилам, государственным стандартам. При отсутствии практического опыта выполнение работ лучше доверить профессиональным строителям.
Где установить розетку
Часто встречается ситуация, в которой на стене, между варочной поверхностью и вытяжкой, устанавливают блок розеток и выключателей. Это не совсем правильное решение. Розетки не могут находиться сразу за конфорками. Шнур электропитания от вытяжного ящика короче, чем расстояние до вытяжки от розетки. Чтобы избежать этого, рекомендуется оборудовать точку электропитания для вытяжного ящика.
Розетка должна быть установлена на высоте около 2-2.5 метров. Это будет место над навесным шкафом или внутри его
Прежде, чем закрепить розетку, следует обратить внимание на расположение воздуховода. Установка розетки не может быть выполнена на линии воздуховода
Точка розетки должна быть оборудована на расстоянии 15-20 см от воздуховода.
Процесс монтажа пошагово
При монтаже вытяжной системы принимают во внимание ряд факторов, в том числе и максимальное и минимальное расстояние от вытяжки до варочной поверхности, дистанцию до вентиляционного отверстия и розетки, трассировку воздуховода, размеры оборудования и т.д. К монтажным работам можно приступить после определённой подготовки, и только после выполнения всех должных подготовительных действий заняться непосредственно монтажом
Разберём пошагово действия при монтажных работах.
Подготовка к установке
В процессе подготовки к монтажу необходимо определиться с местом установки оборудования, вымерять расстояния до плиты, вентиляции и электрической розетки, наметить трассу прокладки трубы воздуховода (актуально только для прямоточных систем). Прокладывать воздуховод нужно таким образом, чтобы его длина была минимальной. После промеров и расчётов понадобится собрать все необходимые для работ инструменты и материалы. Состав комплекта может отличаться для различных моделей и условий монтажа, но обычно в него входит следующее:
- трубы воздуховода (только для прямоточных или комбинированных систем);
- крепёжные элементы (шурупы, хомуты и т.д.);
- герметик;
- перфоратор, шуруповёрт;
- рулетка, уровень, маркер.
Установка оборудования
Для начала необходимо произвести разметку, обозначить места, где будут установлены крепёжные элементы. Обычно данный процесс описывается в инструкции, что входит в комплект поставки оборудования. Нередко там же прилагается и шаблон, который существенно упрощает процесс разметки. После предварительной разметки можно устанавливать вытяжку.
При монтаже устройства в квартире необходимо, прежде всего, ориентироваться на информацию в инструкции от производителя. Как правило, процесс монтажа несложен. Сначала в отмеченных местах высверливаются отверстия под крепёжные элементы, затем устанавливается крепёж, после чего можно повесить вытяжку над газовой плитой или электроплитой. Модели встраиваемого типа собираются непосредственно в элементе кухонного гарнитура, обычно в специальном отсеке, в шкафу. После сборки шкаф устанавливают на место. Иногда монтаж ведётся в уже установленной мебели, всё зависит от конкретных условий.
Подвод к вентиляции
В качестве воздуховода используются трубы из гофрированного алюминия или же пластиковые трубы. Гофрированные недороги, их проще монтировать, но при этом они довольно быстро загрязняются, причём очистить от грязи гофрированную поверхность совсем непросто. Впрочем, такие трубы можно поместить в короб. Пластиковые трубы обладают гладкой поверхностью, которую легко очищать от пыли и прочих наслоений. К тому же такие воздуховоды меньше шумят.
Установка воздуховодов осуществляется после установки основного оборудования. При прокладке воздуховода желательно обеспечить наименьшее количество его изгибов и наименьшую его длину. Стык трубы с вентиляционным отверстием при необходимости герметизируется силиконовым герметиком, но чаще применяются крепёжные элементы-защёлки.
Правила установки вытяжки с воздуховодом
Данный тип установки предусматривает воздуховод большего диаметра и без сгибов. Воздуховоды должны быть изготовлены из фольги с большей толщиной, тонкая фольга будет шелестеть при движениях воздуха. А ПВХ короба более гибкие, их использование еще более выгодно. Лучше, если их форма будет круглой и без изгибов. Они имеют отличную шумоизоляцию и не сопротивляются воздуху.
Ни в коем случае не сужайте проход для воздуха, не цепляйте переходники, которые будут его задерживать. Необходимый объем воздуха должен проходить за определенный промежуток времени. В случае, если на пути будут встречаться препятствия и узкие участки, двигатель вытяжки будет прибавлять обороты. Из-за этого он больше изнашивается, в воздуховоде создается лишний шум.
Подключая вытяжку к шахте вентиляции, для преодоления этих препятствий используют режим фильтрации. Для того чтобы грязный воздух более эффективно покидал кухонное помещение, существует крайний способ – это проделать сквозное отверстие в стене над поверхностью вытяжки.
Красиво декорировать такое устройство можно при помощи поливинилхлоридных коробов. Замаскировать гибкий воздуховод можно при помощи такого короба из гипсокартона.
К сожалению, люди не всегда помнят о том, что вытяжные шкафы также нуждаются в чистке, поэтому на них скапливается жир и пыль. В случае если высота при установке вытяжки не достигает 80 см, то может произойти возгорание фильтра от открытого пламени печи.
В любом случае бытовой вытяжке в целях безопасности нужно обеспечить хорошее заземление. Из-за постоянных скачков напряжения в сети, может перегореть ее двигатель, либо электронный управляющий блок. Еще одна проблема – из-за нагревания может произойти спонтанное включение вытяжного оборудования. Большинство людей все же решаются на приобретение современной вытяжки, которая становится одним из важнейших устройств на кухне, избавляющим пространство от неприятных запахов и угара.
Высота от плиты до вытяжки наклонной и горизонтальной
Прежде, чем понять, на каком расстоянии от плиты устанавливать вытяжку, необходимо рассмотреть основные типы вытяжных устройств, что является главным фактором при расчете расстояния.
Что касается режима эксплуатации, выделяют следующие три типа, которые имеют свои особенности:
- Рециркуляционная — вытяжка, которая всасывает воздух с помощью вентиляторов, пропускает его через угольный и жироулавливающий фильтры и возвращает уже свежий воздух обратно в кухню;
- Проточная — вытяжка, которая всасывает отработанный воздух, прогоняет его через жироулавливающий фильтр и направляет за пределы дома с помощью вентиляционных каналов;
- Комбинированная — универсальный вариант, режим которого можно переключать с помощью панели управления.
По своей форме выделяют следующие разновидности вытяжек:
- Встраиваемая (устанавливается в шкаф или другой объект);
- Островная (используется на больших кухнях);
- Подвесная (плоская вытяжка, которая устанавливается над плитой);
- Выдвижная (разновидность встраиваемого типа).
Важный критерий: по форме воздухоприемника вытяжки делятся на следующие разновидности:
- Наклонные;
- Горизонтальные.
Подбирая высоту установки вытяжки над плитой, необходимо помнить, что важно учитывать габариты и формы каждого типа устройств для монтажа оборудования строго над варочной поверхностью. Производители вытяжек рекомендуют следующие показатели высоты вытяжки над плитой

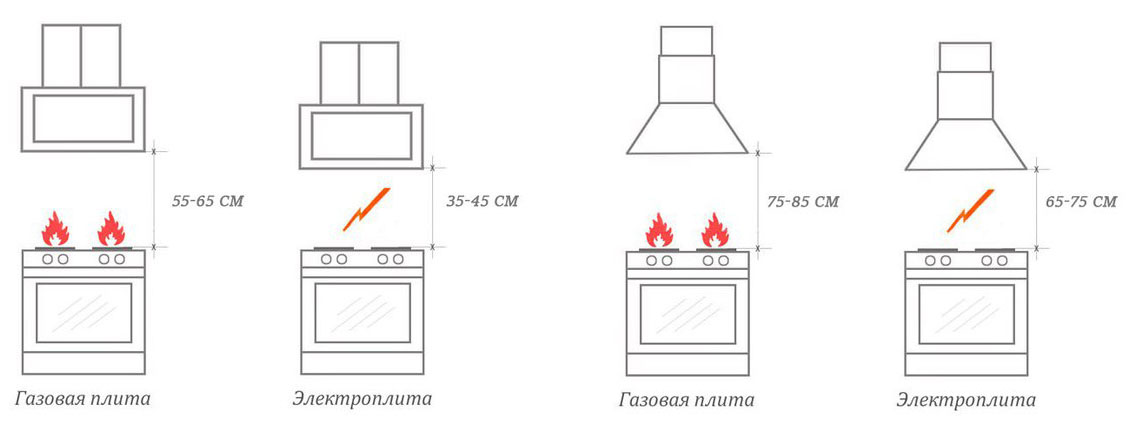

Выглядят они следующим образом:

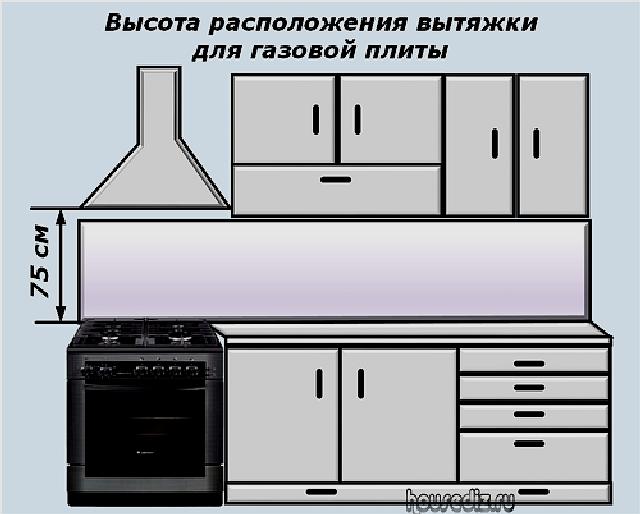

Производители вытяжек рекомендуют следующие показатели высоты вытяжки над плитой. Выглядят они следующим образом:
- Горизонтальную вытяжку лучше всего размещать на расстоянии 80 см;
- Наклонную вытяжку лучше всего устанавливать на расстоянии 60 см;
- Если прямая вытяжка над электрической плитой, то расстояние — 70 см, наклонная — 50 см.
Важно отметить, что показатели рассчитаны на среднестатистическую кухню со средним ростом человека, поэтому необходимо индивидуально рассчитать высоту, чтобы не испытывать неудобств во время приготовления пищи
Наклонные вытяжки
Итак, на какой высоте вешают вытяжки наклонного типа? Особенность конструкции таких вытяжных устройств говорит сама за себя: воздух поглощается вентиляторами, которые расположены в верхней части корпуса. Соответственно, устанавливать оборудование необходимо ниже, чем горизонтальный тип.
Производителя рекомендуют вешать вытяжное устройство над плитой на расстоянии 60 см. Это оптимальный показатель, который позволит максимально использовать потенциал устройства. Также, на таком расстоянии корпус не будет мешать человеку во время приготовления пищи.
Наклонный принцип строения корпуса очень удобен, ведь пользователь получает больше возможностей, чтобы демонтировать фильтр для его последующей очистки или замены.
Также, наклонные вытяжки обладают минимальным риском возгорания. Огонь поднимается строго вверх, поэтому контакт с устройством будет минимальным.
Если выбор пал на встраиваемую вытяжку наклонного типа, то важно учесть высоту от плиты до монтажа кухонной стенки, поэтому лучше всего заранее разработать план комплектации кухонного помещения
Горизонтальные приборы
Каково расстояние от вытяжки до плиты? Расстояние вытяжки горизонтального типа над варочной поверхностью отличается от вышеуказанного примера. Производители указывают в технической документации к устройству показатель 80 см.
Однако, многие модели отличаются своей производительностью. Например, слабое вытяжное устройство должно располагаться ниже, чтобы справляться с тягой отработанного воздуха.
Также, важно учесть высоту потолков, ведь, если установить вытяжку впритык к потолку, то не останется места для соединения корпуса с элементами вентиляционной системы, что важно для нормальной работы оборудования проточного типа. Также, не стоит строго вкладываться в размеры, если рост человека выше средних показателей
Приготовление пищи должно приносить удовольствие и сопровождаться комфортом. Именно поэтому следует грамотно рассчитать наиболее приемлемую высоту
Также, не стоит строго вкладываться в размеры, если рост человека выше средних показателей. Приготовление пищи должно приносить удовольствие и сопровождаться комфортом. Именно поэтому следует грамотно рассчитать наиболее приемлемую высоту.
Рекомендуется с ответственностью отнестись к выбору островных вытяжек. Расстояние необходимо рассчитать до приобретения, ведь потом может оказаться, что габариты устройства не совпадают с оптимальным расстоянием между вытяжкой и плитой (газовой или электрической).
Варианты монтажа вытяжки
Существует множество вариантов установки. Первый – это размещение вытяжного устройства в настенном блоке без основания. На средней полке закреплен экстрактор. В этой же полке и в потолке шкафа делаются отверстия для выхода шланга.
Один конец шланга крепится к вытяжке, а другой вставляется через отверстия в вентиляционный канал. В режиме фильтрации шланг отсекается при выходе из отверстия в потолке шкафа.
Вытяжка встроенного типа устанавливается в соответствии со схемой, приведенной в инструкции к вытяжке. Данная модель предназначена для установки в коробку или в настенный шкаф.
На каком расстоянии должна устанавливаться вытяжка
Санитарная норма и технический паспорт на оборудование определяют расстояние от газовой плиты до вытяжки – минимум 65 см. Это норматив завода-изготовителя. Максимальное расстояние от газовой плиты до шкафа со встроенной вентиляцией – 85 см, при этом оно носит рекомендательный характер. Его можно увеличить, поставив более мощное оборудование, и тем самым обеспечить полную очистку воздуха.
Рекомендуемые дистанции
Минимальное расстояние от вытяжки до плиты с электрическими горелками, без открытого пламени, меньше на 5 см. Способ фильтрации: рециркуляция или с выводом в вентиляцию, на установленные нормы нижней горизонтали это не влияет.
Встроенные горизонтальные модели устанавливаются на расстоянии, какое предусмотрено для настенных и подвесных моделей, а именно: от электроплит – минимум 60 см, от газовых – 65 см.

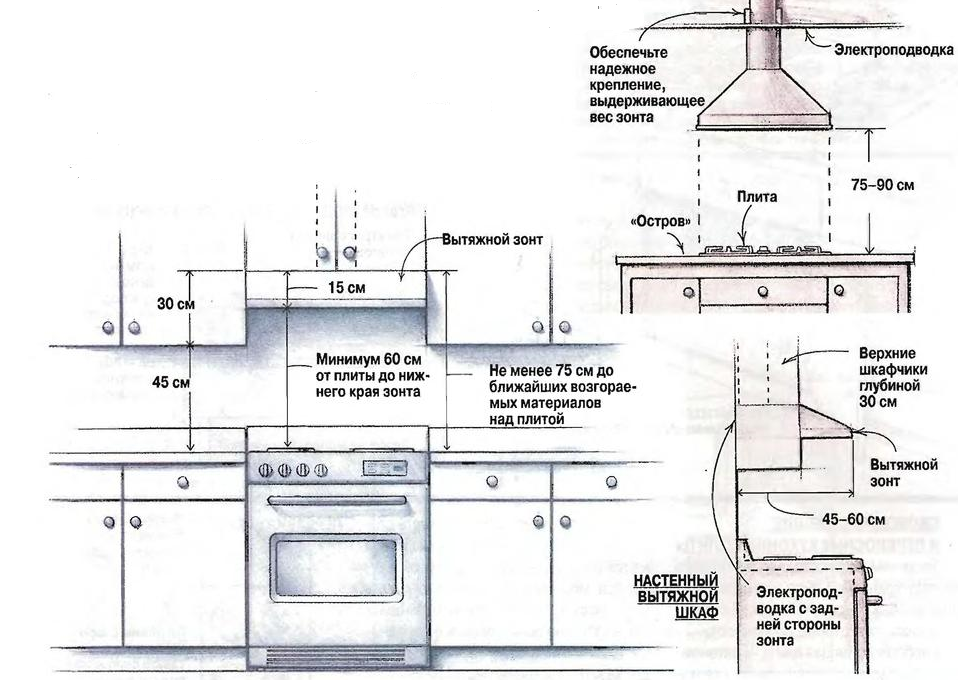

Схема расположения воздушного фильтра по нормам
Необходимо учесть
Чтобы правильно рассчитать расстояние от варочной панели до воздухозаборника, необходимо учесть:
- мощность;
- тип оборудования;
- расположение воздухозаборной плоскости – наклонное или горизонтальное;
- вид печки;
- рост хозяйки.
На каком расстоянии вешать над плитой воздушный фильтр для кухни, зависит от мощности вытяжки. При установке маломощных моделей циркуляционного типа выдерживают минимально допустимую дистанцию. Они подходят для кухни до 10 м2.
Основные нормы и правила
Каминные вытяжки можно подвесить выше, чем рекомендуют нормы. Такие модели отличаются большой площадью забора воздуха, высокой производительностью и мощностью. Они имеют 4 вентилятора, которые прогоняют воздушный поток через фильтры и выводят его в вытяжной канал. При этом очистка кухни любого размера и совмещенной с ней столовой осуществляется качественно. Не только над печкой, но и со всего помещения воздух с копотью, жиром и паром выводится в вытяжную систему.
Установки рециркуляционного типа фильтруют воздушные массы и возвращают их в очищенном виде обратно в кухню. Они подходят для небольших помещений, в которых трудно обеспечить приток воздуха извне. На самом деле, на фильтрах остаются только механические примеси и вода. Углекислый газ возвращается обратно. Уровень кислорода в воздухе остается низким.
Перед выбором модели воздушного фильтра следует учесть размеры кухни. Также необходимо правильно определить его местоположение
При этом важно, на каком расстоянии от плиты устанавливается оборудование для вентиляции. Мощность устройства определяется объемом воздуха в комнате, где оно установлено. Варианты и нормативы
Варианты и нормативы
Расположение нижней горизонтали устройства подбирается минимальное для имеющейся варочной панели.

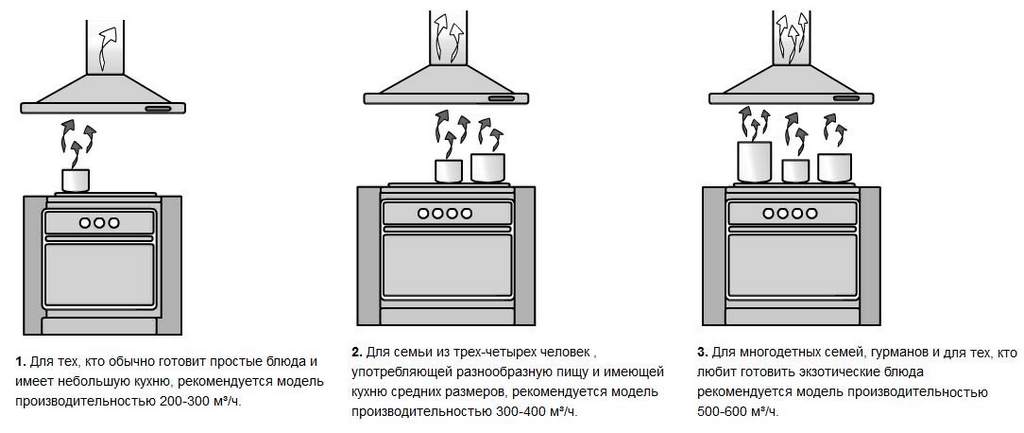

Объем большого помещения требует мощного оборудования. Устройство вентиляции на кухне вешается на максимальном удалении от поверхности печки, рекомендованном в техническом паспорте данной модели.
Нормативные размеры
Для удобства пользования оборудованием установка вытяжки на кухне производится с учетом роста хозяйки. Передний край панели не должен касаться головы, когда человек наклоняется над готовящейся на плите едой. Не стоит и очень высоко вешать вытяжку над плитой, достаточно на уровне поднятой полусогнутой руки. Во время приготовления пищи можно легко, не отвлекаясь, переключать режимы вентиляции.
Специалисты по эргономике рекомендуют располагать вытяжку с учетом роста того, кто больше всех стоит возле плиты. Они рассчитали наиболее удобный размер фильтрующего устройства от пола нижней панели на расстоянии: рост человека минус 35 см. Не следует нарушать нормы, установленные ГОСТом, они основаны на безопасной работе оборудования.
Смотрите ниже полезное видео на данную тему.
Монтаж вытяжки в подвесном шкафу
В днище шкафа проделывают отверстие, размер которого соответствует размеру кухонной вытяжки. Остров вытяжки прячут в шкафчик. Крепление осуществляется при помощи отверстий в нижней кромке, при помощи которых вытяжку прикручивают к дну шкафчика.
Кухонная вытяжка установлена правильно
В полке, расположенной посередине шкафа, а также в потолке проделывают отверстия для прохода шланга, один край которого крепят к вытяжке, а другой – просовывают в отверстие в центральной полке и потолке. В режиме, когда воздух выводится в вентиляционную отдушину, шланг проводят в него, а в режиме фильтрации наоборот обрезают около выхода из отверстия.
На каком расстоянии должна устанавливаться вытяжка
Санитарная норма и технический паспорт на оборудование определяют расстояние от газовой плиты до вытяжки – минимум 65 см. Это норматив завода-изготовителя. Максимальное расстояние от газовой плиты до шкафа со встроенной вентиляцией – 85 см, при этом оно носит рекомендательный характер. Его можно увеличить, поставив более мощное оборудование, и тем самым обеспечить полную очистку воздуха.
Рекомендуемые дистанции
Минимальное расстояние от вытяжки до плиты с электрическими горелками, без открытого пламени, меньше на 5 см. Способ фильтрации: рециркуляция или с выводом в вентиляцию, на установленные нормы нижней горизонтали это не влияет.
Минимальное расстояние от глаз до монитора: оптимальные значения до экрана по СанПиН
Встроенные горизонтальные модели устанавливаются на расстоянии, какое предусмотрено для настенных и подвесных моделей, а именно: от электроплит – минимум 60 см, от газовых – 65 см.
Схема расположения воздушного фильтра по нормам
Необходимо учесть
Чтобы правильно рассчитать расстояние от варочной панели до воздухозаборника, необходимо учесть:
- мощность;
- тип оборудования;
- расположение воздухозаборной плоскости – наклонное или горизонтальное;
- вид печки;
- рост хозяйки.
На каком расстоянии вешать над плитой воздушный фильтр для кухни, зависит от мощности вытяжки. При установке маломощных моделей циркуляционного типа выдерживают минимально допустимую дистанцию. Они подходят для кухни до 10 м2.
Основные нормы и правила
Каминные вытяжки можно подвесить выше, чем рекомендуют нормы. Такие модели отличаются большой площадью забора воздуха, высокой производительностью и мощностью. Они имеют 4 вентилятора, которые прогоняют воздушный поток через фильтры и выводят его в вытяжной канал. При этом очистка кухни любого размера и совмещенной с ней столовой осуществляется качественно. Не только над печкой, но и со всего помещения воздух с копотью, жиром и паром выводится в вытяжную систему.
Установки рециркуляционного типа фильтруют воздушные массы и возвращают их в очищенном виде обратно в кухню. Они подходят для небольших помещений, в которых трудно обеспечить приток воздуха извне. На самом деле, на фильтрах остаются только механические примеси и вода. Углекислый газ возвращается обратно. Уровень кислорода в воздухе остается низким.
Перед выбором модели воздушного фильтра следует учесть размеры кухни. Также необходимо правильно определить его местоположение
При этом важно, на каком расстоянии от плиты устанавливается оборудование для вентиляции. Мощность устройства определяется объемом воздуха в комнате, где оно установлено
Варианты и нормативы
Расположение нижней горизонтали устройства подбирается минимальное для имеющейся варочной панели.
Объем большого помещения требует мощного оборудования. Устройство вентиляции на кухне вешается на максимальном удалении от поверхности печки, рекомендованном в техническом паспорте данной модели.
Нормативные размеры
Для удобства пользования оборудованием установка вытяжки на кухне производится с учетом роста хозяйки. Передний край панели не должен касаться головы, когда человек наклоняется над готовящейся на плите едой. Не стоит и очень высоко вешать вытяжку над плитой, достаточно на уровне поднятой полусогнутой руки. Во время приготовления пищи можно легко, не отвлекаясь, переключать режимы вентиляции.
Специалисты по эргономике рекомендуют располагать вытяжку с учетом роста того, кто больше всех стоит возле плиты. Они рассчитали наиболее удобный размер фильтрующего устройства от пола нижней панели на расстоянии: рост человека минус 35 см. Не следует нарушать нормы, установленные ГОСТом, они основаны на безопасной работе оборудования.
Разновидности вытяжных устройств
В зависимости от места расположения плиты, выбирается конструкция кухонной вытяжки и способ ее установки. Вытяжные системы для кухни делятся на следующие виды:
- Подвесные. Имеют плоскую форму. Местом монтажа может служить дно навесного шкафа или полки.
- Встраиваемые. Этот вид монтируется вместо дна навесного шкафа. Часто сам шкаф служит корпусом, который скрывает вытяжную систему и ее коммуникации.
- Настенные. Монтаж проводится над плитой, как у подвесной вытяжной системы. Но крепление корпуса системы проводится на стену.
- Угловые. Монтаж таких устройств проводится над плитами, которые расположены в углу кухни. Они умеют угловую форму.
- Островные. Применяются в объемных кухонных помещениях. Крепятся на потолок в центре кухни.
Еще одна классификация представлена на фото ниже.
В зависимости от формы воздушного приемника, вытяжное устройство может быть горизонтальным, вертикальным или куполообразным.
Горизонтальная конструкция имеет плоскую поверхность с выпускными каналами. Устанавливается вытяжка параллельно поверхности плиты, по горизонтали.
Вертикальная система является прототипом горизонтальной, но вешается под наклоном. Иногда на верхней плоскости крепится улавливатель для отвода пара и запаха. Горизонтальные и вертикальные конструкции имеют ширину 0.5, 0.6, 0.9 или 1.2 м.
Куполообразная конструкция имеет форму шатра. Она может иметь ширину от 0.5 до 1.2 метра и глубину до 0.5 м.
Разновидности вытяжек по принципу установки
Исходя из особенностей установки той или иной модели вытяжки классифицируют по типу монтажа:
- Купольный вариант, также как и каминный, монтируется к стене и займет достаточно большое пространство. Такой прибор станет отличным решением не только для современного, но и классического стиля.
- Островная вытяжка крепится к потолку в любой части кухни, используется при нестандартном расположении электро- или газовой варочной поверхности, вынесенной в центр кухни и не загороженной никакими шкафами. Станет хорошим дополнением абсолютно любого дизайна.
- Угловой тип устройств устанавливается в углу кухни, решит проблему вентиляции и очистки воздуха, если ввиду особенностей планировки или расположения коммуникаций плита находится в углу кухонного помещения.
- Плоская вытяжка закрепляется на стене, чаще всего под настенным шкафчиком.
- Встраиваемые модели монтируются целиком в подвесной шкаф.
