Взаимное расположение подземных коммуникаций

Расстояния, которые надо соблюсти при составлении проекта

При проектировании канализационных и водопроводных систем необходимо заранее продумать расстояние между водопроводом и канализацией, учесть, насколько элементы сооружения отдалены от дома. Для этого предусмотрены специальные нормы. Между наружными краями труб расстояния по горизонтали надо соблюдать такие:

1. От водопроводов напорной канализации до фундамента закладывается 5 м.
2. От самотечной канализации — 3 м.
3. От пластиковых каналов водопровода до канализации должно быть не меньше 1,5 м.
4. Между сетями водопровода расстояние закладывают 1,5 м.
5. Между сетями канализации — 0,4 м. Выполняя канализацию и водопровод, первым делом стоит определиться с материалом для труб. От этого зависит не только качество обустраиваемых систем, но и расстояния между трубами, которое необходимо заложить в проект.

Чаще всего выбирают трубы из полиэтилена, ПВХ — среди современных материалов эти отличаются не только долгим сроком службы, но и небольшой теплопроводностью, а также стойкостью к неблагоприятным воздействиям. В них почти не возникает отложений на внутренней поверхности.

Необходимо учитывать нормы, которые устанавливаются для расстояний между канализационными и водопроводными системами. Промежутки должны быть таковы:

1. От канализации до водопроводных труб из пластика — 1,5 м.
2. От водопровода из чугуна с диаметром труб, превышающим 20 см, до канализации — 3 м.
3. От водопровода из чугуна с диаметром труб ниже 20 см — 1,5 м.
4. От водопровода из асбестоцемента, железобетона до канализации должно быть 5 м.

Если канализационные трубы оказалось невозможно разместить ниже, чем водопровод, на трубу для стоков устраивают защитный кожух. Минимальное расстояние по вертикали от водяной трубы должно быть не менее, чем 0,4 м. Расположение определяется в зависимости от конкретных условий.

Обустройство коммуникационных систем проводится поэтапно:

1. Выполняется нарезка труб на отрезки с длиной, предусмотренной в проекте, которые нужно будет прокладывать в подготовленных для этого местах.

2. Перед тем, как выполнить соединения, проводится подготовка уплотнителей из резины, которые находятся в трубах. Их обрабатывают силиконовой смазкой — так увеличивается герметичность соединения и снижается риск повреждения резины.

3. Выполняется стыкование труб. Для этого элементы одним концом вставляются в раструбы предыдущих.

4. Трубы соединяются между собой с использованием аппарата сварки, специальной смазки, фитингов. Полипропиленовые трубы соединяют, нагревая нужные участки. Чтобы соединить металлопластиковые элементы, необходимы фитинги.

5. Если для выполнения коммуникаций потребовалось пробивать отверстия в конструктивны элементах, их следует заделать при помощи строительных смесей.

Трубы из металлопластика лучше установить таким образом, чтобы они оставались на виду. Соединения иногда начинают подтекать. А полипропиленовые каналы возможно скрыть в стенах или под дополнительной отделкой.

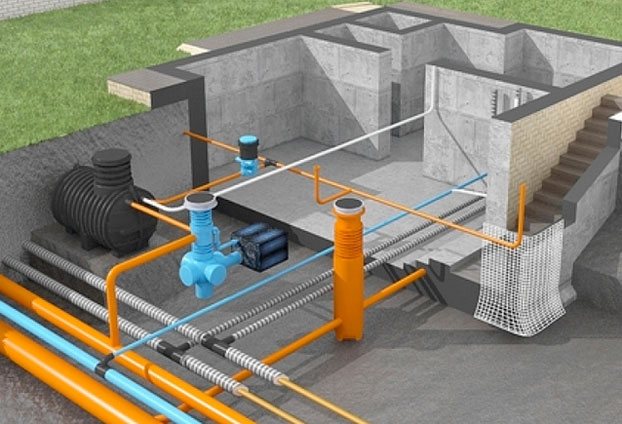

Взаимное расположение подземных коммуникаций

Планируя систему водоотведения, а также снабжения водой, в первую очередь ознакомьтесь с требованиями СНиП в отношении минимально допустимых дистанций между сетями. Расстояния между трубами водопровода и канализации по вертикали определяются по СП 18.13330.2011 пункт 6.12. По горизонтали – по СП 42.13330.2011 пункт 12.36. При этом учитывается расстояние в свету – то есть между самыми выпуклыми частями соседних предметов.

Согласно этим документам должна соблюдаться минимальная дистанция:

• от проезжей части до водопроводной трубы – 2 м;
• между цоколем дома и коммуникациями – 4 м;
• от магистралей водопровода и канализации до линии электропередач – 1 м;
• между трассами водоснабжения и водоотведения и проводами связи, силовыми кабелями – 0,5 м;
• от деревьев до труб водоснабжения – 2 м, до канализационной системы – 1,5 м.

Прокладка магистрали водопровода выполняется над системой канализации. Между трубами водоснабжения и канализационной системой расстояние должно быть не меньше 40 см при параллельном прохождении линий.

При пересечении сетей водопровода и магистралей канализации первые прокладывают на 40 см выше канализации строго под прямым углом. Подобная мера позволяет обезопасить систему водоснабжения от попадания в нее канализационных стоков.

Водопроводные трубы из полимеров достаточно прочны, но на участках пересечения им понадобится дополнительная защита. Для этих целей подходят специальные футляры длиной от 5 до 10 м.

При выполнении монтажа новых трубопроводов или ремонта уже установленных в местах, где уже имеются пересечения инженерных коммуникационных линий, выкапывание траншеи при помощи экскаватора производится на глубину не более метра до верхней магистрали.

Введение в здание разных гидротехнических магистралей требует соблюдения дистанции между ними не менее 150 см. Внутри же разводка выполняется в зависимости от расположения стояка. Расстояние между стояком канализации и вводами питьевого водопровода по горизонтали должно быть не менее 150 см – при диаметре трубопровода ввода до 20 см включительно; 300 см – при сечении больше 20 см.

Проект может предполагать отдельный канализационный слив с водостока. Тогда проводят укладку двух трубопроводов. Подобный вариант выполняется при возведении больших домов и коттеджей. Нормы местоположения «ливневки» такие же.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1    аэросъемка: Съемка местности специальными средствами (фотоаппарат, тепловизор и т. д.), установленными на летательном аппарате.

3.2    галс: Курс судна, катера (в стандарте — траектория съемочного судна, катера).

3.3    геотехнический мониторинг: Комплекс работ, основанный на натурных наблюдениях за поведением подземных конструкций сооружений и коммуникаций окружающей застройки, выполняемый до начала и в процессе строительства, а также в период эксплуатации, в целях обеспечения безопасности их эксплуатации и соседних объектов.

3.4    гидролокатор (сонар): Аппаратный комплекс для определения положения подводных и плавучих объектов с помощью акустических сигналов.

3.5    георадар: Прибор для зондирования методом георадиолокации, состоящий из двух антенн, одна для излучения, вторая для приема электромагнитных сигналов, генератора, приемника, блока управления и записи результатов.

3.6    георадиолокация: Геофизический метод, основанный на изучении электромагнитных волн, отраженных от различных подземных объектов зондируемой среды.

3.7    съемочная геодезическая сеть: Точки съемки участка местности на земной поверхности с известными координатами ГОСТ 22268.

3.8    инфракрасная съемка: Регистрация электромагнитного излучения земной поверхности и/или различных объектов в инфракрасной области спектра и его преобразование в видимое изображение.

3.9    «неразрушающие методы»: Методы поиска и определения местоположения и глубины залегания подземных трасс коммуникаций без вскрытия земной поверхности.

3.10    охранная зона подземных инженерных коммуникаций: Территория вдоль (вокруг) подземных инженерных коммуникаций, в пределах которой запрещены любые виды деятельности без согласования с их владельцами, а также органами, осуществляющими надзор за их состоянием и эксплуатацией. Границы охранных зон устанавливаются федеральными законами и иными нормативными правовыми актами в зависимости от категории объекта.

3.11    ОМС: Опорная межевая сеть.

ПНСТ55—2015

3.12    МКС: Местная система координат.

3.13    подземные инженерные коммуникации: Подземные линейные сооружения с технологическими устройствами, предназначенные для транспортирования жидких хозяйственных бытовых жидкостей и газов, а также передачи энергии и информации.

3.14    вертикальный радиолокационный профиль, волновой профиль, радарограмма: Двумерное изображение результатов подповерхностного зондирования в координатах «расстояние вдоль профиля» — «время», или «глубина (расстояние) зондирования».

3.15    температурное поле: Совокупность мгновенных значений температуры во всех точках поверхности участка.

3.16    метод «шлейф»: Метод контроля измерения напряжения для передачи сигналов (8 том числе в местах спайки).

3.17    тепловизор: Прибор тепловизионный измерительный.

3.18    эхолот: Прибор для измерения глубин в водоемах.

Водопровод и канализация своими руками

Прежде всего следует определиться с материалом труб, от которого зависит качество всей системы водоснабжения и отвода стоков, а также расстояние между трубами при их монтаже. Специалисты рекомендуют остановить свой выбор на трубах из ПВХ или полиэтилена, поскольку они отличаются малой теплопроводностью, химической стойкостью и долговечностью. Кроме того, их внутренняя поверхность препятствует образованию наростов из солей и прочих отложений. Не забудьте учесть необходимое количество двойников, тройников, и фитингов, которые приобретаются вместе с трубами.

При проведении работ, помимо требований СНиП о минимально допустимых расстояниях между сетями, следует учитывать необходимость соблюдения определенного расстояния от водопровода до канализации. Эти промежутки в разных случаях составляют от 1,5 до 5 м:

• от водопровода из железобетонных или асбестоцементных труб до канализации – 5 м;
• от чугунного водопровода с диаметром менее 20 см – 1,5 м;
• от чугунного водопровода с диаметром более 20 см – 3 м;
• от канализации до пластикового водопровода – 1,5 м.

Необходимые инструменты и этапы монтажа

Прокладка труб вместе с их соединением в единую систему требует наличия качественного проекта и оборудования. Основные необходимые инструменты:

• болгарка с отрезными кругами;
• аппарат для сварки труб из полипропилена;
• перфоратор;
• зубило;
• плашка (для нарезки резьбы);
• ФУМ лента.

Монтаж коммуникационной системы можно разделить на 5 основных шагов:

1. Нарезка участков определенной длины, которые будут прокладываться в определенных проектом местах.
2. Производится соединение труб друг с другом при помощи сварочного аппарата, фитингов и силиконовой смазки. При этом водопроводные трубы из пропилена соединяют методом нагревания, а соединение металлопластиковых требует фитинги различной формы.
3. Перед соединением необходимо смазать силиконовой смазкой резиновые уплотнители, которые находятся внутри раструба трубы. Это значительно уменьшит риск разрыва уплотнителей, обеспечив отличную герметичность соединения.
4. Установка запорных кранов перед сантехническими приборами (при наличии в разводке тройника). Стыковка водоотводных труб осуществляется методом вставки очередного фрагмента трубы в раструб предыдущего.
5. Прокладка труб в стенах требует пробивки в нужных местах штроб, которые после проделанных работ необходимо заделать раствором.

Советы при монтаже водопровода и канализации

Следует отметить, что металлопластиковые трубы лучше оставить в поле видимости, поскольку фитинговые соединения иногда протекают, в то время как трубы из полипропилена можно смело заделать в стены или закрыть керамической плиткой.

Для каждого сантехнического прибора рекомендуется установить отдельный сифон, выполняющий две функции:

1. Очищает проходящую через него воду, благодаря чему в его стакане откладываются твердые частицы.
2. Предотвращает появление в доме неприятного запаха, поскольку сточная труба отделена от помещения слоем воды.

Самостоятельный монтаж системы водоснабжения и канализации обеспечит качественное выполнение работ, к тому же позволит в любой момент разобрать и отремонтировать какую-либо часть системы.

Строительные нормы расположения трубопроводов относительно построек

Нормативы, которые следует соблюдать, изложены в СНиПах. Они разрабатывались профессионалами на основании расчетов с учетом опыта эксплуатации инженерных сетей.

Минимальное расстояние от построек должно быть:

• водопроводные трубы – от 5 м;
• трубопровод напорной канализации – от 5 м;
• трубыдля самотечной канализации – от 3 м;
• дренажный трубопровод – от 3 м;
• отвод дождевых вод –от 3 м.

Надо учитывать, что канализационные и водопроводные колодцы имеют достаточно большой диаметр. Расстояние измеряют от фундамента до ближайшей стенки колодца, а не до оси.

Если канализационная и водопроводная системы прокладываются на небольшой площади, невозможно выдержать эти нормы. Расстояние от коммуникации до фундамента можно сократить, но это должно иметь обоснование. В таких случаях прокладывают полимерные или стальные бесшовные водопроводные трубы, а для канализации – трубы, изготовленные из чугуна. Трубы, прокладываемые выше подошвы фундамента, должны располагаться в кожухах или футлярах.

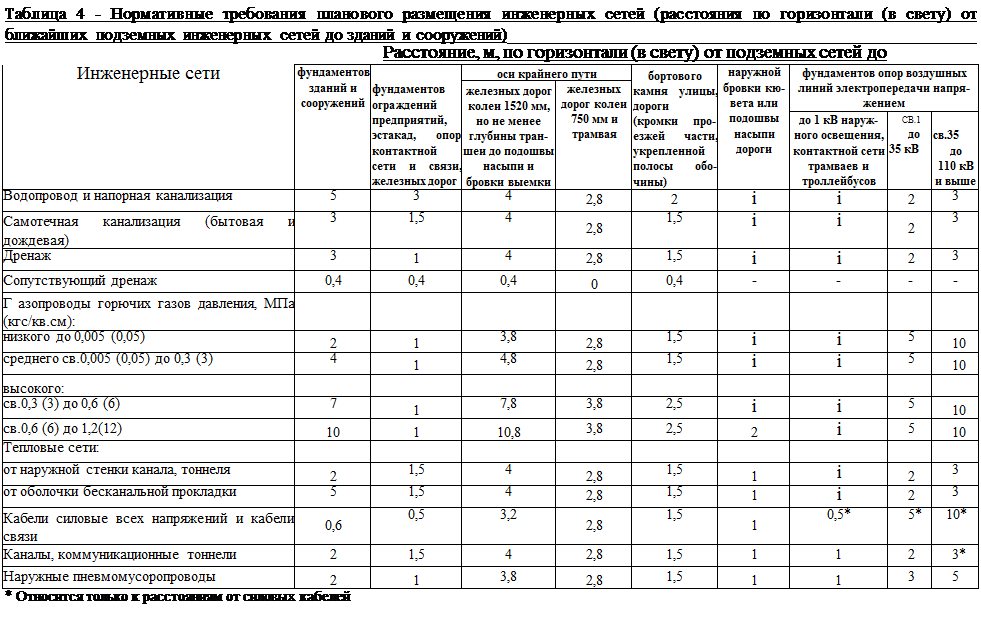

Минимальные расстояния между объектами

Строительные и санитарные нормы ограничивают минимальные границы расстояний от трубопроводов до построек, колодцев и скважин. На практике такие объекты следует располагать рационально. Излишняя удаленность скважины или септика от дома приводит к удлинению трубопровода и удорожанию проекта.

Проход труб через фундамент зданий

Наружную сеть водопровода и канализации вводят в дом через фундамент с помощью стальных гильз большего диаметра, их стандартный размер для труб ПНД – 75 мм, для канализации из ПВХ 110 мм используется труба диаметром 160 мм.

Правила прокладывания наружных водопроводов регламентированы сводом правил СП 31.13330.2012 и включает в себя следующие пункты:

• Ввод коммуникаций в дом производится через обрезки металлических труб (гильзы) с наименьшим диаметром 50 мм.
• Для ликвидации последствий линейных расширений при температурных перепадах используют компенсаторные вводы.
• Дистанция между входом в фундаментную основу труб воды и стоков должна быть от 1,5 м., при входе по вертикали промежуток между гильзами – от 0,4 м.
• Диаметр отверстия в несущих конструкциях делают больше места вставляемый гильзы минимум на 2 мм.
• Для обеспечения самотека гильза канализационных труб вставляется с уклоном 4 – 7 градусов.
• Глубина залегания подходящих к дому трубопроводов берется больше 0,7 м. от отмостки.

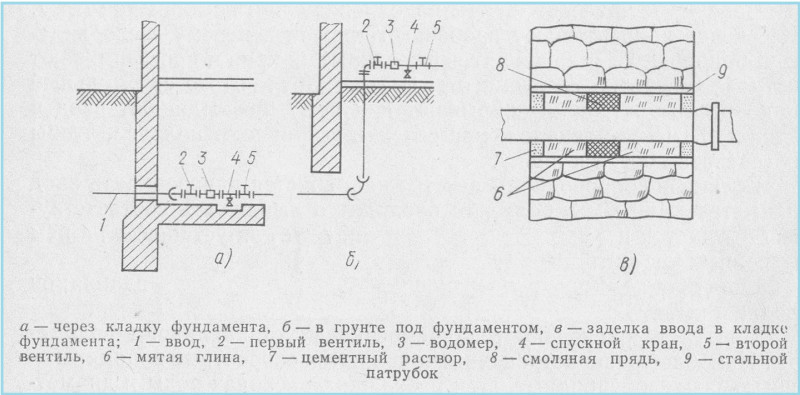

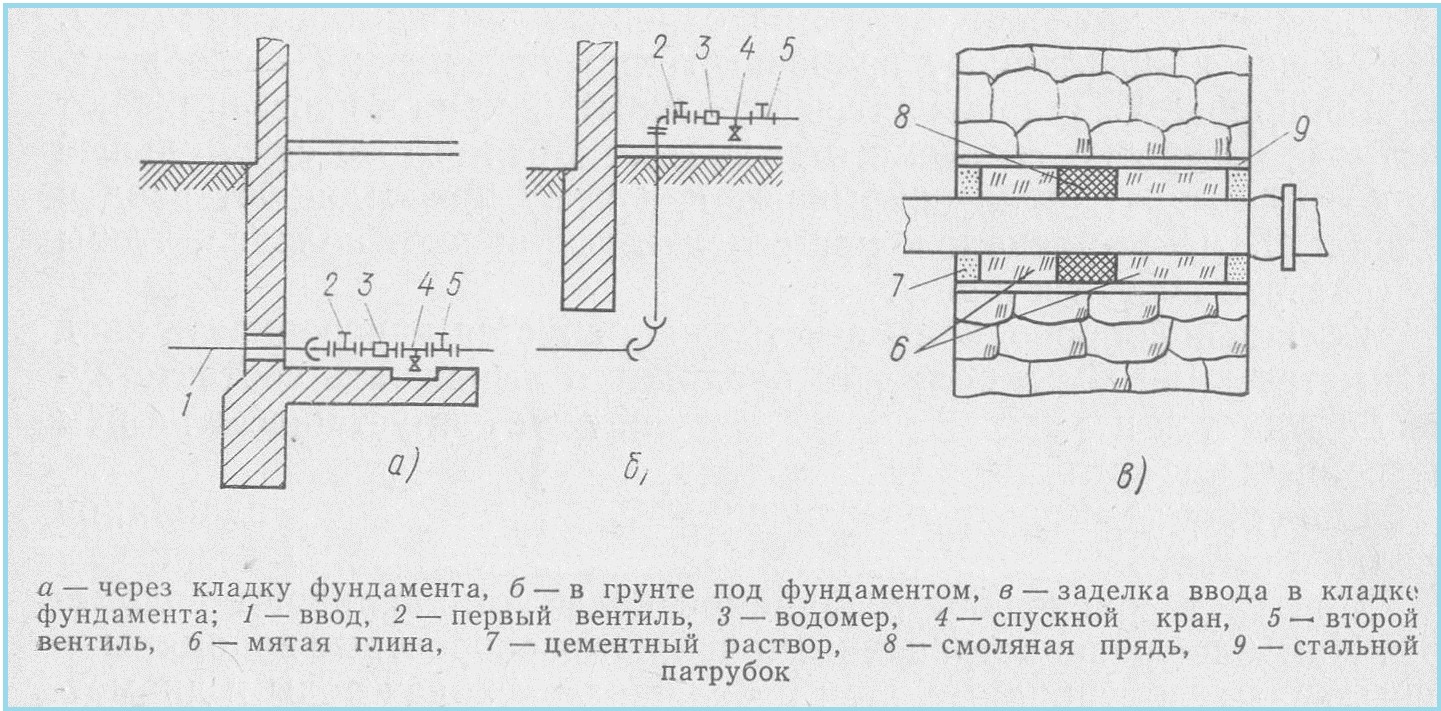

Рис. 9 Схема прокладки ввода трубы в здание

При прокладке водопроводных магистралей необходимо соблюдать нормы расстояний до фундамента – это позволит избежать негативных последствий в случае прорыва трубопроводов или просадки здания

В бытовом домостроении важно придерживаться норм при укладке коммуникаций, которые должны размещаться в разных траншеях, тогда прорыв канализационных труб при любых обстоятельствах не приведет к заражению питьевой воды

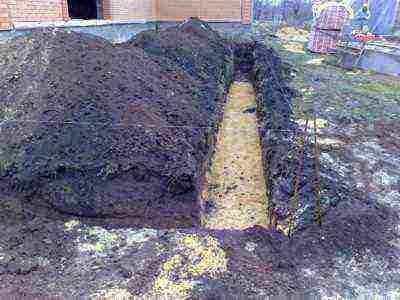

Как происходит укладка внешней ветви водопровода?

Как прокопать траншею под водопровод мы уже разобрали, поэтому далее по тексту мы рассмотрим технологию монтажа внешнего трубопровода, связывающего источник и ваш дом. Этот процесс можно разбить на три этапа – подготовку, укладку труб и засыпание траншеи.

Подготовка предполагает следующие действия:

• На дно траншеи досыпают 20-сантиметровую песчаную подушку, которую обильно смачивают и утаптывают. Обычно с помощью такой «подушки» увеличивают опорную способность грунта, но в этом случае мы просто выравниваем неровности на дне траншеи, поэтому для подсыпки можно использовать отобранный грунт.
• Закончив с «подушкой» можно заняться фундаментом строения – в нем придется прорезать сквозное отверстие, сквозь которое пройдет водопроводная труба. Для этого используют перфоратор и сверло с твердосплавным наконечником. В точке пропуска вычерчивают квадрат, в который можно вписать внешний диаметр трубы. Далее по периметру квадрата нужно высверлить целую цепочку отверстий, выламывая куски бетона или кирпичей молотком и зубилом.
• После «пробоя» фундамента нужно переходить к шахте колодца или скважины. В ее стене специальной коронкой высверливают отверстие, диаметр которого должен быть больше внешних габаритов адаптера, обеспечивающего стыковку внешнего участка водопровода и заборной трубы насоса.

При подключении водопровода к магистрали последний пункт становится неактуальным.

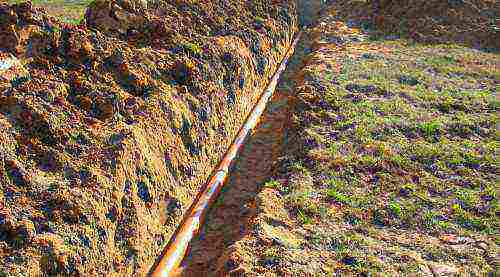

Монтаж трубопровода реализуется следующим образом:

• Отмеренный отрезок трубы отрезается от бухты и укладывается на песчаную «подушку». Причем длина отрезка подбирается исходя из предполагаемых габаритов участка трубы, расположенного в цоколе (за фундаментом) дома. Впрочем, на этом этапе высока вероятность ошибки подбора длины. Поэтому вам лучше занести всю бухту в дом и протолкнуть свободный торец сквозь отверстие в полу и фундаменте, протянув его до самого колодца.
• Далее вы опускаете насос или трубу с эжектором в колодец и монтируете адаптер. Свободный торец трубы припаивается к внешнему штуцеру адаптера или монтируется на цанговую муфту (если на выпуске адаптера есть резьба).

В финале вы обрезаете трубу и выносите бухту из дома. Причем над уровнем пола лучше оставить 30-сантиметровый выпуск, который можно укоротить перед монтажом центрального запорного вентиля.

Третий этап – заполнение траншеи – требует лишь физических усилий. Вы просто переносите грунт от места складирования в траншею, укладывая его 25-сантиметровыми слоями, которые тщательно притаптываются. И не спешите утилизировать остатки грунта – весной подсыпка «провалится» и вы уложите остатки поверх просевшей почвы.

Ну, вот и все – теперь вы знаете, как роют траншеи и укладывают внешнюю ветвь водопровода. Остается лишь применить полученные знания на практике.

Прокладка подземного водопровода является неотъемлемой частью работ по обустройству дачного участка. Для прокладки водопроводных труб нужно выкопать траншею на дачном участке. Чтобы выкопать траншею, можно нанять специалистов (благо сейчас это не сложно), а можно все сделать самостоятельно.

Для того чтобы решиться самостоятельно выкопать траншею под водопровод вручную, просмотрите, сколько это стоит на рынке услуг. Например, средняя цена выкопать траншею (с последующей засыпкой и в зависимости от грунта), экскаватором составит — от 300 до 1500 р./м³ (плюс доставка экскаватора около 5000 р.), а выкопать траншею вручную — от 500 до 1200 р./м³. К тому же планировка и разметка также потребует оплаты, а это примерно 5000 р.

Скорее всего вы решитесь на самостоятельное рытье траншеи. Поэтому дальше речь и пойдет о том, как это делается.

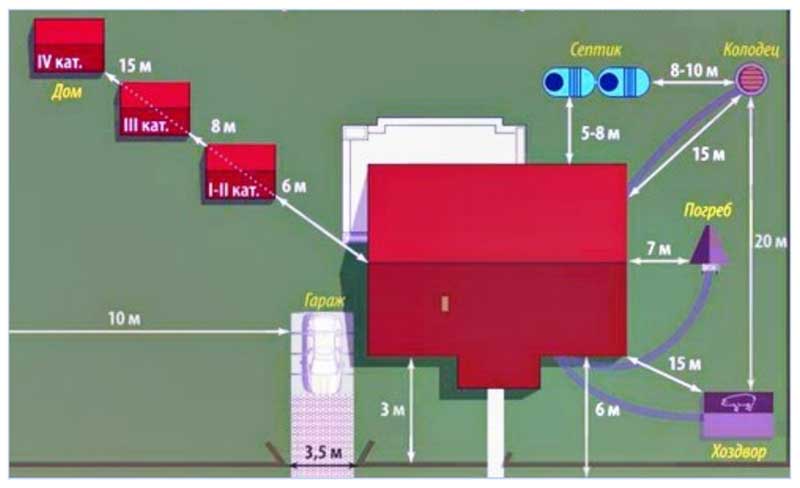

Расстояние от фундамента до колодца и скважины для санитарных зон

СНиП 2.04.02-84 устанавливает три охранных зоны для глубинных водозаборных источников, минимальная граница первого пояса имеет наименьший радиус и составляет:

• 30 м – при эксплуатации защищенных водных горизонтов;
• 50 м – при недостаточно изолированных водных пласта;
• 15 или 25 м – применяется для источников, расположенных на участке с домом, если исключена любая возможность загрязнения грунта и глубинного водяного пласта. Распространяется на источники забора воды, находящиеся в благоприятных местах с точки зрения санитарных, геологических условий, нормативы должны уменьшаться по согласованному решению с местными санитарными службами.

В площади первого пояса запрещены:

1. Все виды строительных работ, кроме операций по реконструкции, ремонту или разветвлению водопроводов.
2. Расположение любых зданий, местонахождение постоянно проживающих людей.
3. Прокладка любых коммуникаций, кроме обслуживающих водопроводные колодцы или скважины.
4. Дом должен иметь канализационный отвод в центральную систему или к очистным объектам, находящимся за первым кольцом.
5. Если нет канализации, герметичные септики устанавливаются в местах, исключающих попадание нечистот на грунт первого пояса при опорожнении емкости.
6. Должен быть устроен водоотвод за границы первой зоны.

Таким образом, на индивидуальном участке нет однозначной дистанции от колодца или скважины до фундамента дома и хозяйственных построек, степень удаления зависит от защищенности водоносных источников, особенностей местности и может составлять от 15 до 50 метров. Следует отметить, что в быту ввиду малой площади участков действуют другие нормативы – колодцы и скважины располагают намного ближе к дому.

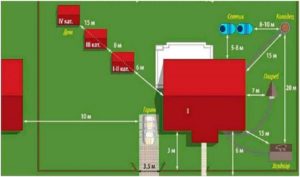

Рис. 8 Размещение источника воды на индивидуальном участке

Взаимное расположение подземных коммуникаций

Планируя систему водоотведения, а также снабжения водой, в первую очередь ознакомьтесь с требованиями СНиП в отношении минимально допустимых дистанций между сетями. Расстояния между трубами водопровода и канализации по вертикали определяются по СП 18.13330.2011 пункт 6.12. По горизонтали – по СП 42.13330.2011 пункт 12.36. При этом учитывается расстояние в свету – то есть между самыми выпуклыми частями соседних предметов.

Согласно этим документам должна соблюдаться минимальная дистанция:

• от проезжей части до водопроводной трубы – 2 м;
• между цоколем дома и коммуникациями – 4 м;
• от магистралей водопровода и канализации до линии электропередач – 1 м;
• между трассами водоснабжения и водоотведения и проводами связи, силовыми кабелями – 0,5 м;
• от деревьев до труб водоснабжения – 2 м, до канализационной системы – 1,5 м.

Прокладка магистрали водопровода выполняется над системой канализации. Между трубами водоснабжения и канализационной системой расстояние должно быть не меньше 40 см при параллельном прохождении линий.

При пересечении сетей водопровода и магистралей канализации первые прокладывают на 40 см выше канализации строго под прямым углом. Подобная мера позволяет обезопасить систему водоснабжения от попадания в нее канализационных стоков.

Водопроводные трубы из полимеров достаточно прочны, но на участках пересечения им понадобится дополнительная защита. Для этих целей подходят специальные футляры длиной от 5 до 10 м.

При выполнении монтажа новых трубопроводов или ремонта уже установленных в местах, где уже имеются пересечения инженерных коммуникационных линий, выкапывание траншеи при помощи экскаватора производится на глубину не более метра до верхней магистрали.

Введение в здание разных гидротехнических магистралей требует соблюдения дистанции между ними не менее 150 см. Внутри же разводка выполняется в зависимости от расположения стояка. Расстояние между стояком канализации и вводами питьевого водопровода по горизонтали должно быть не менее 150 см – при диаметре трубопровода ввода до 20 см включительно; 300 см – при сечении больше 20 см.

Проект может предполагать отдельный канализационный слив с водостока. Тогда проводят укладку двух трубопроводов. Подобный вариант выполняется при возведении больших домов и коттеджей. Нормы местоположения «ливневки» такие же.

Размещение водопровода и канализации

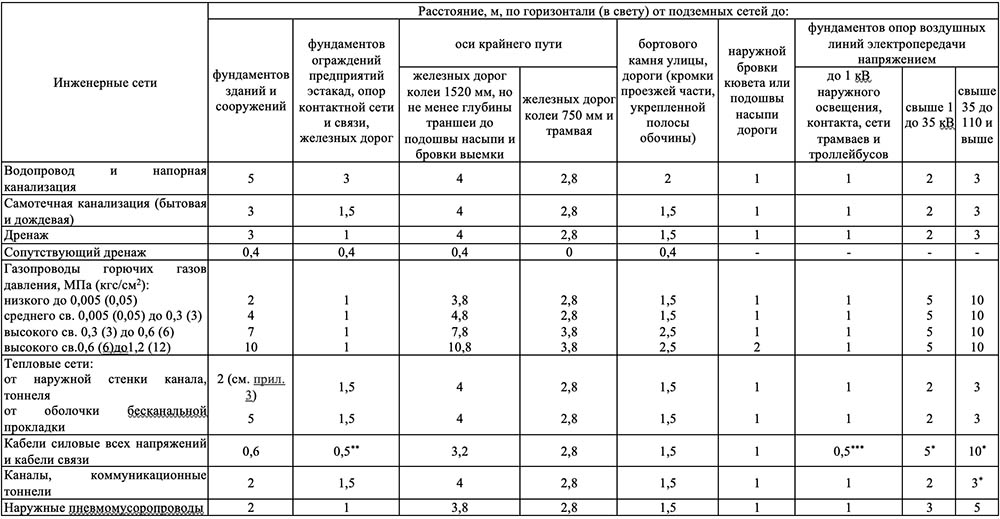

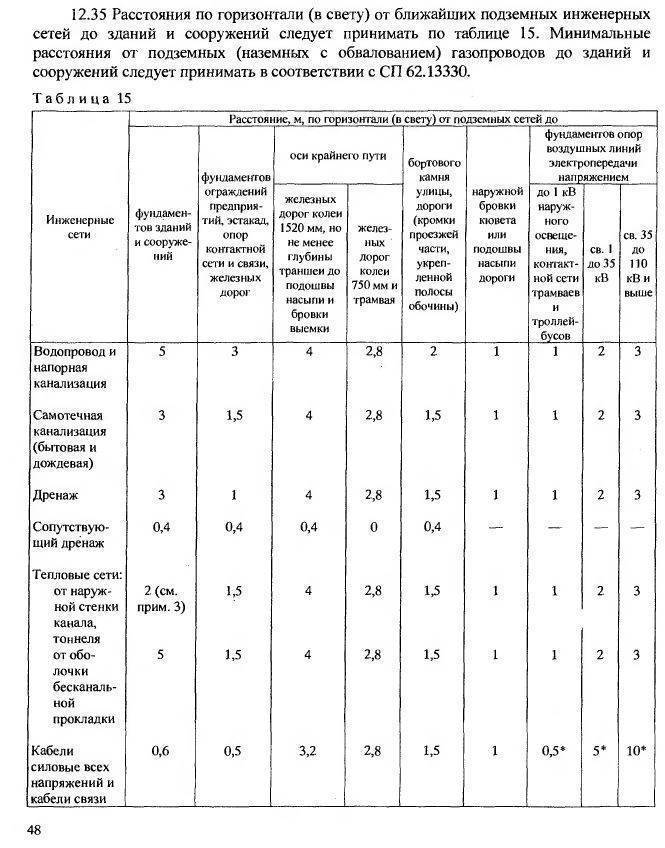

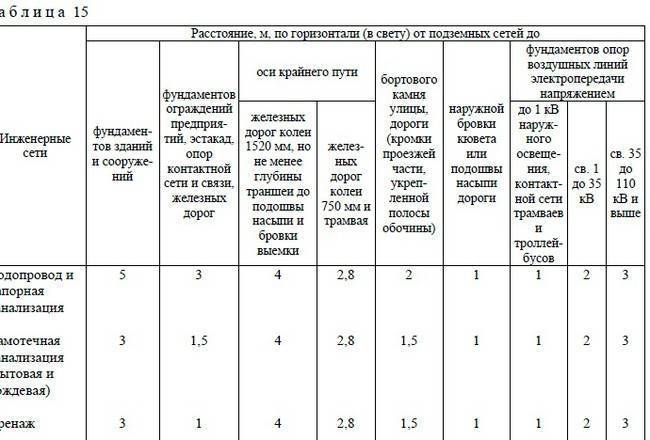

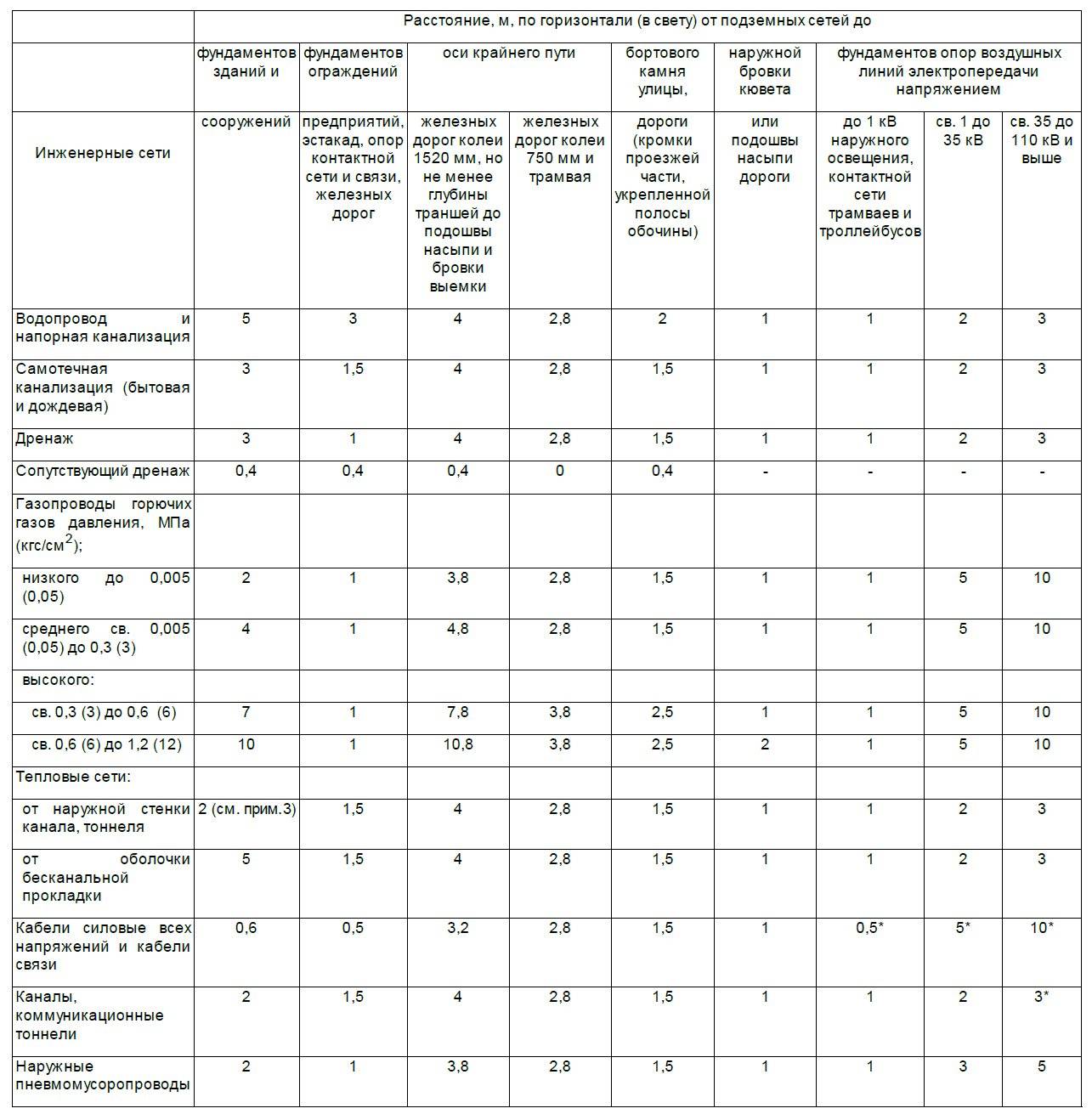

При прокладке подземных коммуникаций необходимо отталкиваться от нормативных требований. В них, кроме всего прочего, указывается минимальное горизонтальное расстояние в свету от трубы до существующего фундамента дома:

• для водопровода – 5 метров,
• для напорной канализации – 5 метров,
• для бытовой канализации (самотек) – 3 метра,
• для дождевой канализации – 3 метра,
• для дренажных сетей – 3 метра,
• для сопутствующего дренажа – 0,4 метра.

В стесненных условиях дистанцию от коммуникаций до обреза фундамента разрешается сокращать до 1,5 метров, но только в тех случаях, когда для водопровода используются стальные или полимерные трубы, а для канализации – напорные чугунные. При этом они должны будут укладываться в кожухе на отметке выше уровня фундаментной подошвы на полметра.

При монтаже коммуникаций в условиях просадочных и вечномерзлых грунтов, отступ от фундамента дома до трубопроводов может быть увеличен. Данное решение принимается на этапе привязки объекта строительства к конкретным геологическим условиям. В отдельных случаях допускается уменьшение дистанции, но такое решение должно иметь соответствующее обоснование.

Расстояние до фундамента ограждений:

• для водопровода и напорной канализации – не менее 3 метров,
• для бытовой и дождевой канализации – не менее 1,5 метров,
• для дренажа – не менее 1 метра.

До основания опор воздушных ЛЭП предусмотрены следующие дистанции по горизонтали:

• до 1кВ – 1 метр,
• до 35кВ – 2 метра,
• свыше 35кВ – 3 метра.

Также в нормах приведены минимальные отдаления трубопроводов от оси ствола дерева с кроной, составляющей в диаметре не более 5 метров. Для канализационной сети горизонтальный размер составляет 1,5 метра, а для водопроводной и дренажной – 2 метра.

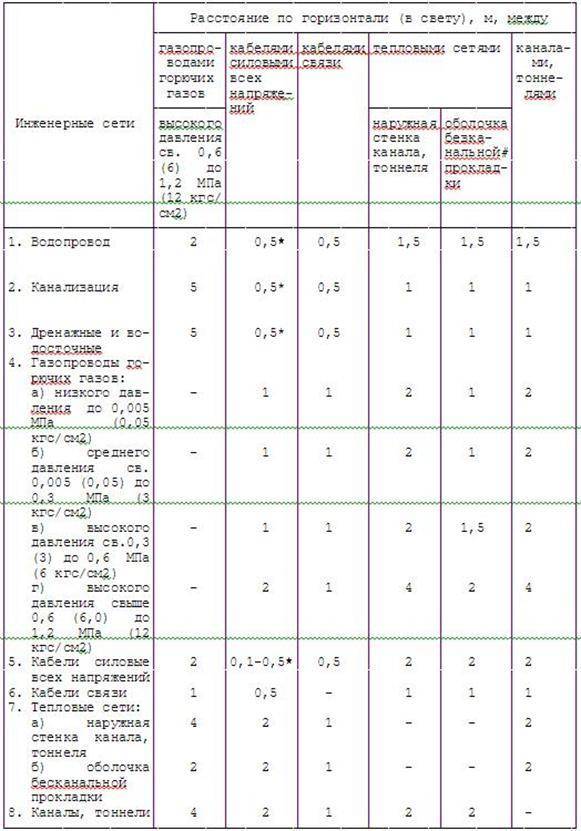

Не менее важным является расположение инженерных сетей относительно друг друга. Для водопровода всегда выбирается более высокий уровень укладки, чем для канализации. Особенно это касается мест пересечения двух трубопроводов, которое необходимо делать под прямым углом. Минимальное расстояние по вертикали должно быть 0,4 метра.

Если по каким-то причинам водопроводные трубы закладываются ниже канализационной сети, их необходимо защитить кожухом.

Шаг параллельных водопроводных веток разрешается принимать 1,5 метра, а канализационных – 0,4 метра. Расстояние между канализацией и водопроводом в плане устанавливается в зависимости от диаметра и материала изготовления труб. Оно составляет – 1,5-5 метров.

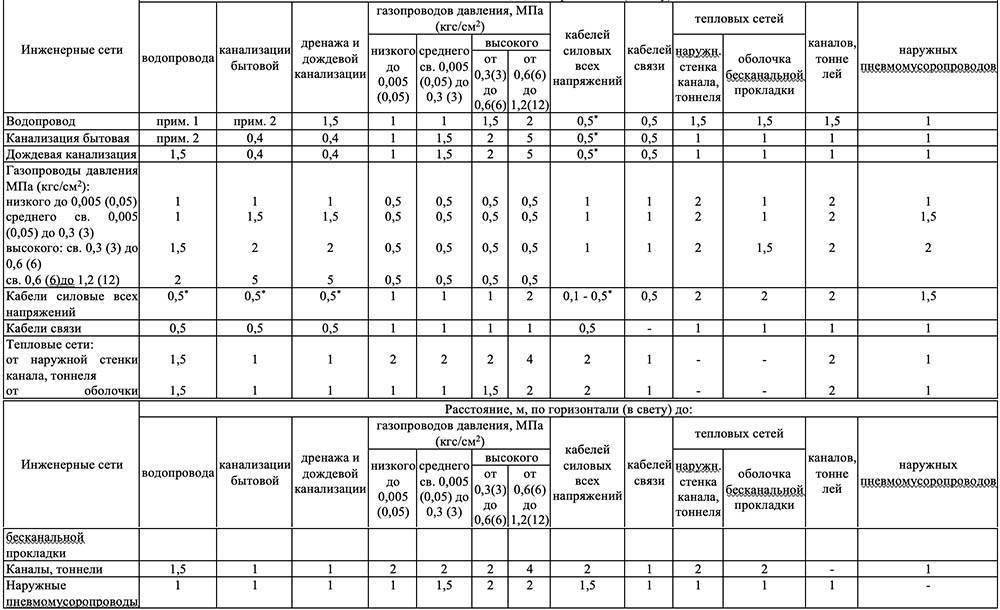

Нормы расстояний согласно СНиП

Основным документом, регулирующим
расстояния между коммуникациями, является СНиП. Однако, соответствующие
указания имеются и в СанПиН. Если при создании проекта обнаруживаются
несоответствия между требованиями, надо руководствоваться санитарными
предписаниями. Это надо иметь в виду, так как некоторые нестыковки иногда
встречаются.

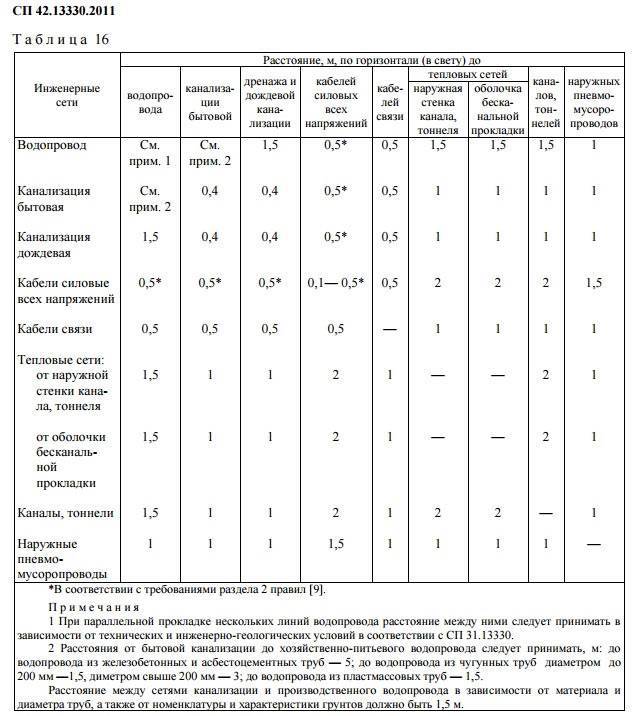

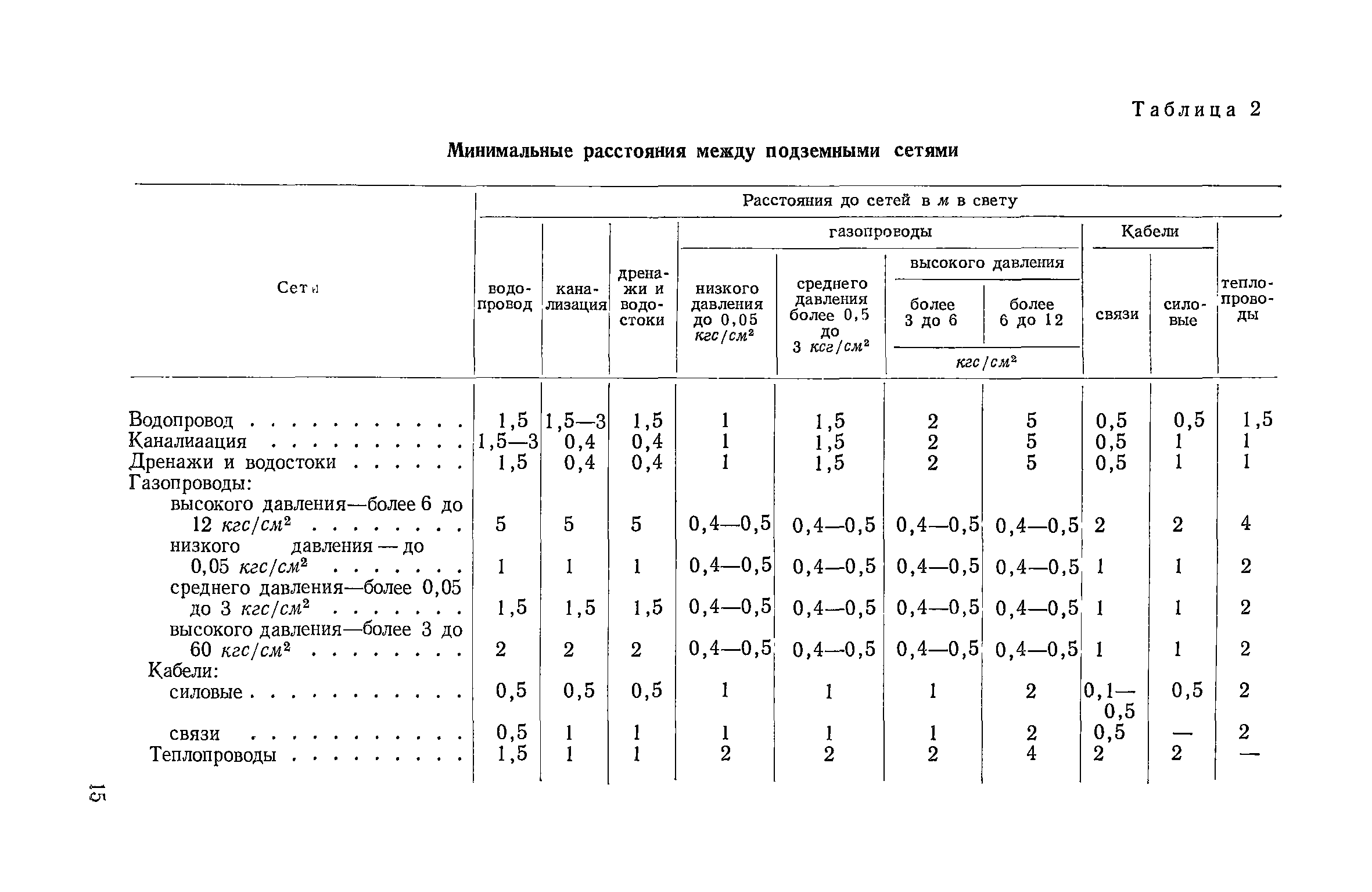

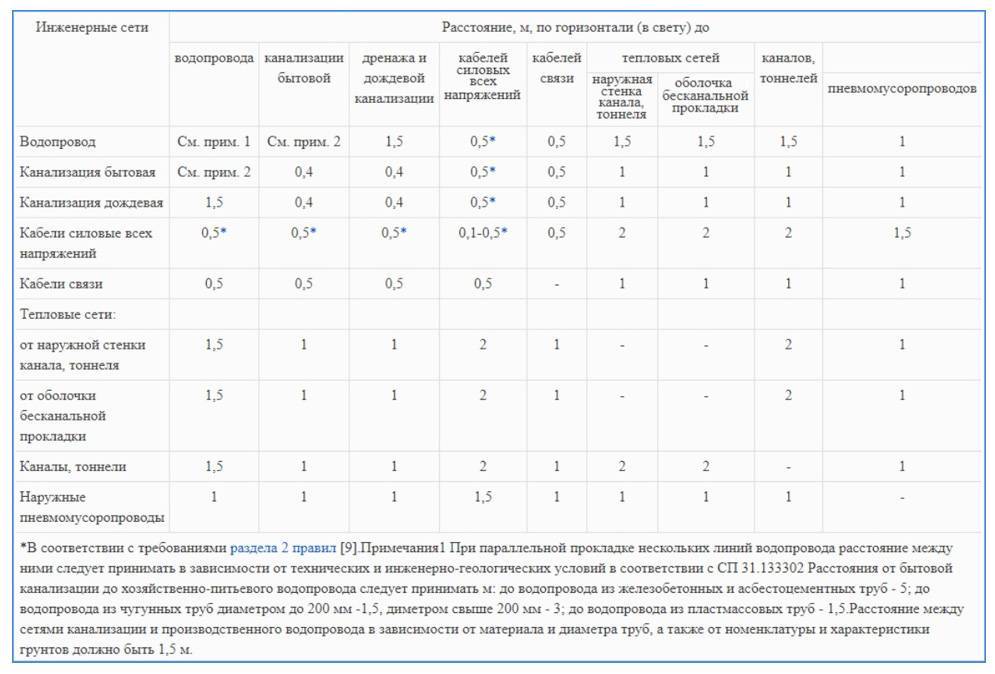

Расстояния между трубопроводами по горизонтали:

• между параллельными канализационными линиями — 0,4 м;
• от канализационных труб до пластикового водопровода — 1,5 м, если используются напорная система — 3 м;
• между чугунными трубопроводами диаметром больше 200 мм и канализацией — 3 м. Если водопроводные каналы меньше — 1,5 м;
• на участке ввода разных коммуникаций расстояние между стояками водопровода и канализации должно быть не менее 1 м.

Полезно

Нередко при строительстве
коммуникаций приходится делать пересечение водопровода и канализации. В таких ситуациях
расстояние между трубами в ближайшей точке измеряется не по вертикали, а в свету, т.е. по прямой. Кроме
этого, существует требование СНиП, предписывающее располагать канализационные
сети ниже уровнем, чем водопровод. Это обусловлено двумя причинами:

• при разрыве канализации сточные воды будут впитываться в грунт, что создаст опасность для коммуникаций, расположенных ниже уровнем;
• необходимость ремонта чаще возникает для водопроводных сетей.

Если по условиям монтажа не
удается обеспечить нужное расстояние по вертикали, то водопроводную трубу
помещают в футляр — защитную металлическую оболочку. Ее длина должна
соответствовать размеру охранной зоны пересечения — 5 м в обе стороны. Кроме
этого, футляр используют, если расстояние между вводом водопровода и выпуском канализации
оказалось меньше 1,5 м. Это случается, если ввод в дом произведен через стену
санузла, и его ширина не позволяет обеспечить необходимые параметры сети.

Существуют свои требования и для внутренних участков. Например, расстояние между лежаком канализации и отоплением не должно быть меньше 8 см в точке пересечения. Это делается для того, чтобы горячие трубы теплового узла не деформировали пластик лежака. Если такая опасность возникла, в промежуток следует поместить изолирующую прокладку.
