Сколько стоит выкопать траншею под водопровод вручную

Почему стоит заказывать земельные услуги у специалистов

Подземные коммуникации применяют во всех регионах страны для устройства и организации фундамента здания, водо- и газопровода, канализации, подводки кабелей различного назначения, парковки, гаража, подвала и т. п.

Ошибочно считать проведение земельных работ низкоквалифицированным делом, с которым легко справится любой физически подготовленный человек с лопатой. Неспециалист легко способен попасть в неприятные ситуации, которые повлекут за собой материальный ущерб и представляют угрозу для жизни или здоровья:

• обвал грунта, в который может попасть землекоп;
• нахождение глубинных пустот, в которые способен угодить работник или оборудование;
• нарушение целостности существующих подземных коммуникаций: электрокабель, газоводопровод и пр.

Опытные специалисты заключают с клиентом договор, в котором с заказчика снимается всякая ответственность за появление подобных рисков. Еще один немаловажный плюс профессионалов – это то, что траншея будет вырыта с учетом проектно-технических требований к коммуникациям. Следовательно, будут соблюдены все необходимые параметры для правильной эксплуатации: уклон, параллельность стенок и поверхностей, оптимальное заглубление и т. д.

https://youtube.com/watch?v=_d8NBr70aYM

Прокладка водопроводного трубопровода

Актуальные способы

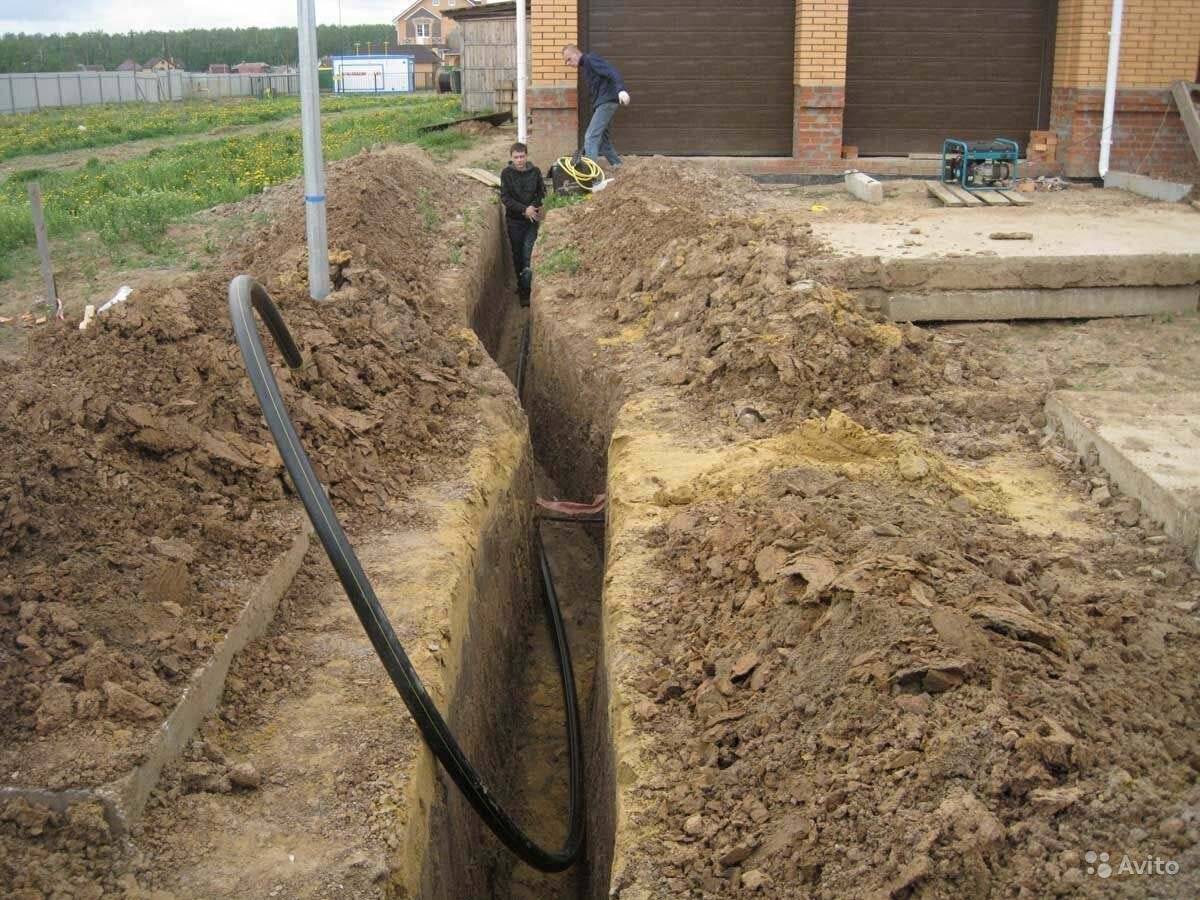

На фото- самый распространенный способ прокладки водопроводной трубы с помощью траншеи.

Современные строительные технологии предполагают два основных способа подземной прокладки водопроводных труб:

1. Укладка водопроводной трубы в траншею. При этом способе перед монтажом трубопровода производится разработка грунта на расчетную глубину, подготовка основания, укрепление стен траншеи. После завершения укладки производится засыпка, а территория над зоной проведения работ облагораживается;
2. Бестраншейная прокладка водопровода. Этот метод является более прогрессивным и предполагает прокол почвы между двумя технологическими колодцами с последующей прокладкой трубы в полученное отверстие. Разработка грунта, засыпка и работы по благоустройству в этом случае не требуются.

Применение легкой современной техники может значительно ускорить и облегчить задачу.

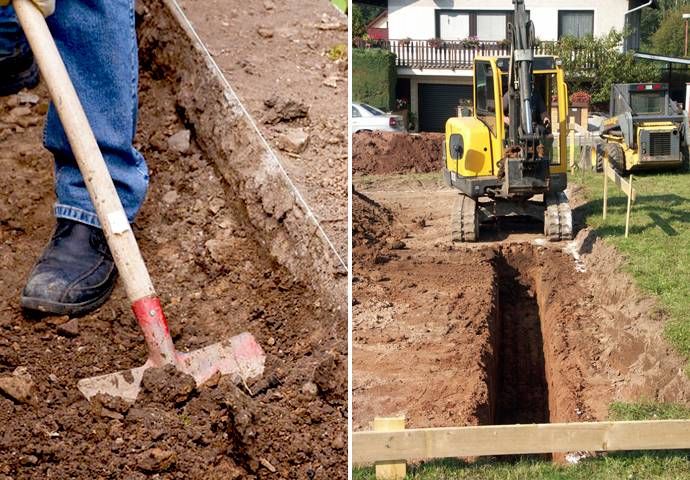

Открытый (траншейный) способ укладки позволяет справиться с небольшими объемами работ своими руками с использованием простых инструментов:

• лопаты,
• лома,
• перфоратора и т.п.

Он хорошо подходит для загородных хозяйств, так как почва не покрыта асфальтом, застройка редкая, конкурентных коммуникаций и инфраструктуры практически нет, следовательно, ущерб и последующее восстановление будут минимальными.

Разработка открытых канав лучше всего подходит для загородной местности.

Бестраншейная замена водопровода, как и его укладка, требуют наличия специальной техники и обученных работников. Метод основан на горизонтальном направленном бурении или проколе грунта с помощью специальных наконечников и струи воды под давлением.

Отлично подходит для городских районов с густой застройкой и развитой инфраструктурой, где открытый способ порой недоступен.

Достаточно вырыть два колодца в начале и в конце прямого участка.

Правила разработки траншеи

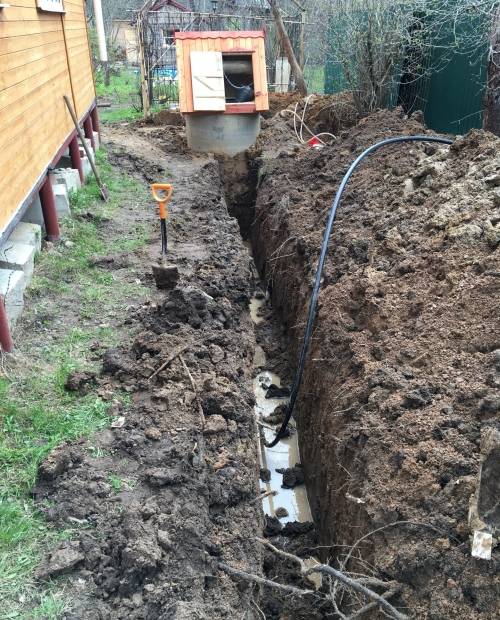

Обычно трубу ведут от колодца или скважины.

Итак, для работ за пределами города можно применять открытый способ прокладки труб. Значит, нам понадобится траншея.

Чтобы соорудить её правильно, вам пригодится инструкция, где мы собрали основные требования и полезные уточнения по ряду вопросов:

• Желательно прокладывать канаву по кратчайшему прямому пути. Если это невозможно, она разбивается на прямые отрезки с поворотами на 90˚, иногда допустимы иные углы поворотов;
• Глубина траншеи – очень важная характеристика. Согласно СНиП, минимальная глубина укладки с учетом возможных динамических нагрузок должна составлять не менее одного метра, но климатические условия нашей страны накладывают иное ограничение: канава должна быть примерно на 30 см глубже, чем глубина промерзания почвы в вашем регионе (для средней полосы – примерно 2 – 3 м, для южных районов – 1.2 – 1.3 м);
• Ширина траншеи при прокладке водопровода по СНиПу не должна быть меньше 70 см. Однако на практике такие строгие нормы применяются при работе профессиональных служб, а на огороде можно руководствоваться диаметром трубы и удобством работ. Обычно копают на ширину совковой лопаты – 45 – 50 см;
• При укладке водопроводных труб необходимо соблюдать уклон 0.002 – 0.005 в сторону скважины при наличии в ней спускного крана для опорожнения системы в случае ремонта или консервации на зиму;
• Водопровод и канализация в одной траншее не укладываются по всем нормам и правилам. Однако это требование часто игнорируют при использовании пластиковых труб в защитных гильзах. Мы бы так делать не рекомендовали;

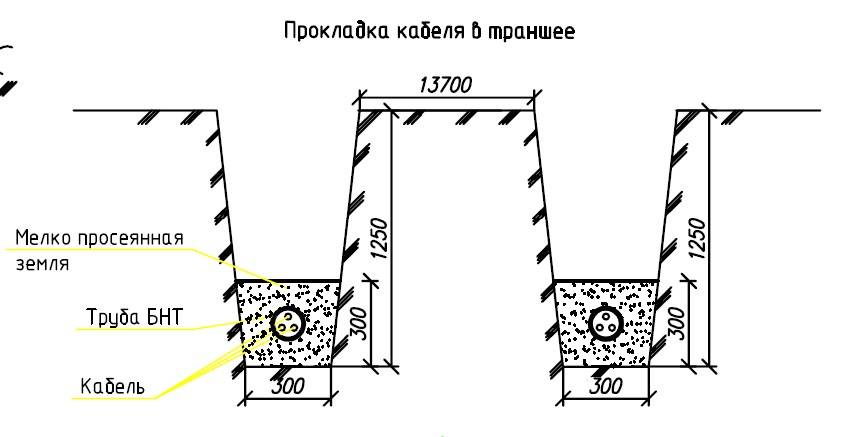

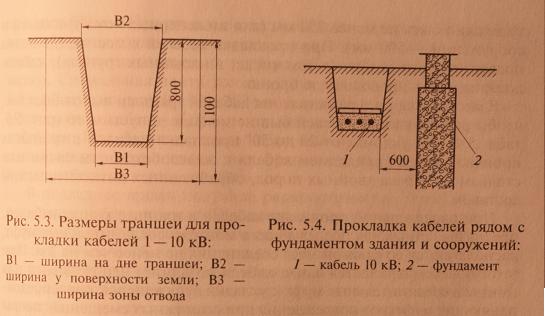

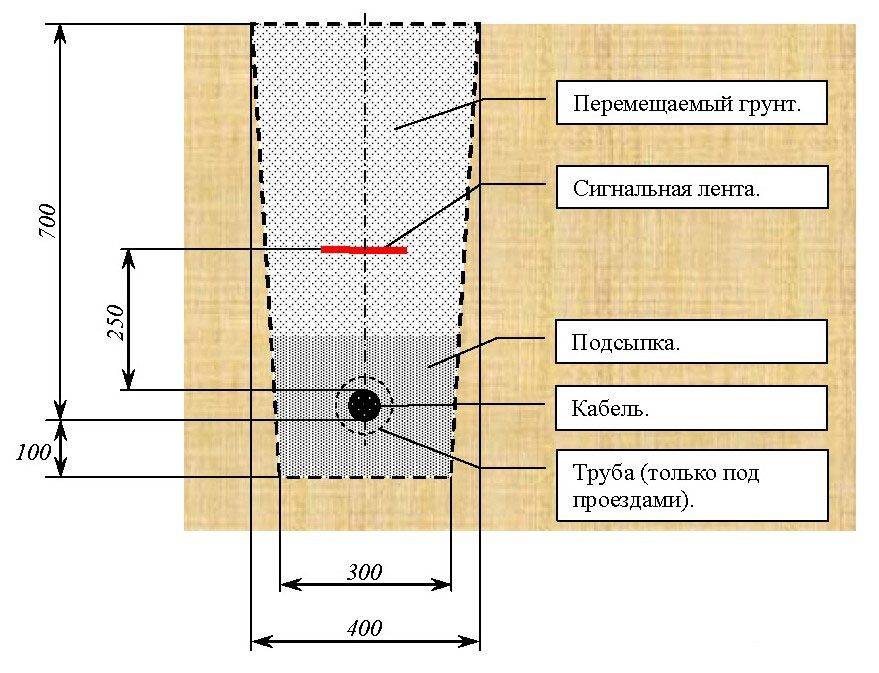

• Кабель и водопровод в одной траншее укладывать можно с соблюдением такого условия: кабель (до 35 кВ) укладывается в пластиковой трубе над водопроводом, расстояние между ними – не менее 25 см, над кабелем – не менее метра грунта;
• Дно траншеи должно быть плотным и утрамбованным, желательно, чтобы труба лежала на земле с полным прилеганием корпуса.

Ширина должна быть удобной для работы при минимальных затратах труда.

Кроме перечисленных правил, вам понадобится ряд советов. Итак, в северных районах и в средней полосе лучше укрыть трубу слоем пенопласта или минеральной ваты. Иногда случаются экстремальные морозы, и эта мера может защитить вас от аварии.

При засыпке канавы, особенно на начальном этапе (первые 25 – 30 см) бросайте землю аккуратно, в угол траншеи. Избегайте слежавшихся комьев, кирпичей, камней и прочего тяжелого мусора, иначе можно повредить трубу.

Лучше утеплить трубу пенопластом.

Как проложить трубы под землей: варианты и средства

Прокладка трубопровода – работа, с которой сталкивается практически любой обладатель дачи или загородного дома. Дело в том, что наземный монтаж водопровода или отопления допускается только в неблагоустроенных районах, где конструкция никому не мешает или где нет возможности разместить систему под землей. Во всех остальных случаях предполагается подземный монтаж.

Как проложить водопроводную трубу под землей

Основная проблема при передаче жидкости, особенно горячей – потеря тепла при перемещении. Из-за этого и рекомендуется подземная укладка: потери на воздухе будут намного выше, в то время как грунт проводит тепло хуже. На практике этого, конечно, недостаточно и труба в землю укладывается обязательно с утеплителем.

Применяют для этого вполне привычные материалы – базальтовая вата, вспененный полиэтилен, пенополистирол. Толщина теплоизоляционного слоя рассчитывается с учетом погоды. В некоторых случаях допускается даже использование греющего кабеля.

Второе обязательное требование – определение глубины. Трубопровод должен располагаться ниже уровня промерзания грунта. В противном случае велик риск замерзания воды и, соответственно, повреждение системы. Для средних регионов уровень промерзания около 1,4 м. Оптимальной глубиной для водопроводной системы считают 1,6 м. Большая глубина не рекомендуется, поскольку изделие может не выдержать давления грунта, особенно если речь идет о водоводах ПНД.

Трубопровод размещается в земле в уже готовом виде – собранном и утепленном, так что все работы по сварке должны быть завершены до монтажа.

Сама же технология сборки водопровода несложная, если правильно рассчитана схема.

1. Сообразуясь с планом, выкапывают траншею на нужную глубину. Ширина невелика: для одного водовода ПНД. например, достаточно 40–50 см.
2. Чаще всего при частном строительстве вводный кран устанавливают в колодце. Иногда водомерный счетчик устанавливается там же. В стенке такого колодца проделывают отверстие, равное размерам водовода, и опускают в колодец собранный и теплоизолированный трубопровод.
3. Если счетчик размещается в колодце, то правильно будет сразу же вывести наверх гусак. Сам счетчик монтируется перед всеми кранами.
4. Водопровод входит в дом на той же глубине, что он размещается в траншее. Монтаж вверх разрешается только внутри здания.

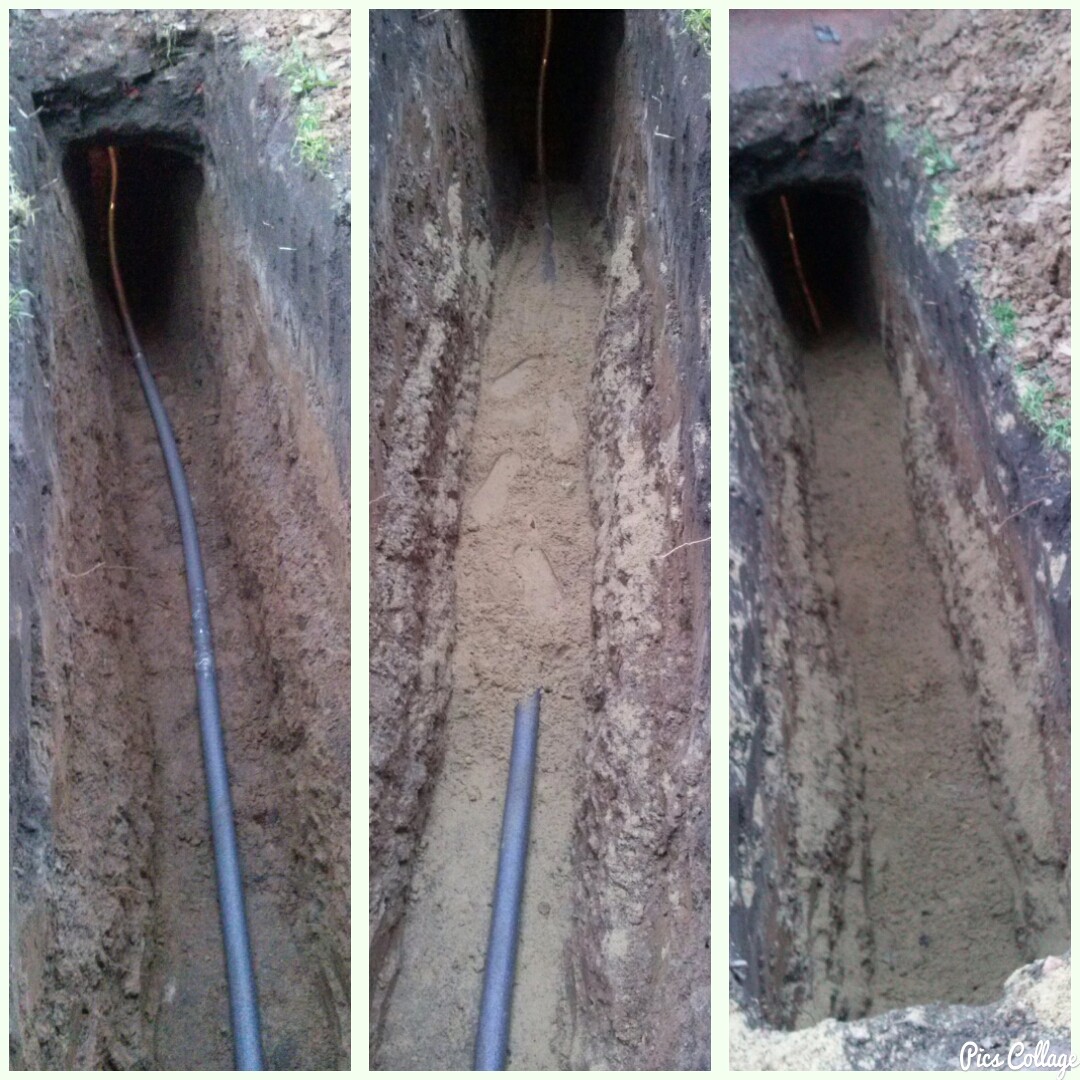

5. Траншея засыпается песком, пока над водоводом не образуется слой песка толщиной в 5– 10 см. Затем траншея засыпается грунтом.

Как проложить водопроводную трубу под землей, по видео можно узнать в подробностях.

В тех случаях, когда перед колодцем возникает какое-то препятствие – дорога, например, что не редкость на дачном участке, где колодцем пользуется не один человек, возникает вопрос, как проложить трубу под землей, не копая. Технология такая существует, но на поверку в большинстве случаев прокладывать траншею дешевле.

Чтобы уложить трубопровод не копая, необходимо довести обычную траншею до препятствия. Затем обустраивают на дне траншеи выемки и закрепляют опорную площадку из бруса. Грунт на нужном участке прокалывают 3-метровой цельной штангой. Штанга упирается в домкрат, последний опирается о площадку. Таким образом можно проколоть участок под дорогой, не копая.

Укладка системы отопления

Проложить трубу отопления под землей можно таким же образом, как водопроводную. Но к перечисленным выше требованиям добавляются еще несколько:

допускается размещение отопительных труб выше уровня промерзания. Но в этом случае теплоизоляция должна быть намного лучше и предусмотрена защита от замерзания воды. Проложить систему ниже уровня промерзания в итоге всегда дешевле;

• обратная труба ни в коем случае не должна быть выше или на одном уровне с подающей;
• правильно будет предусмотреть и дополнительную защиту от давления грунта, особенно при опасности подвижек или высоких грунтовых водах.

Теплоизоляционные материалы для отопительных водоводов применяются те же. На фото – отопительная система в «скорлупе» из пенополистирола.

Виды инструментов для копания своими руками

Для разработки грунта из траншеи используют несколько видов инструмента:

• Траншейная. Такой инструмент оснащен штыком прямоугольной формы, имеет заостренный кончик. Конструкция помогает расчищать стенки траншеи, при этом не загрязняя близлежащий грунт. При расчистке места под траншею такая лопата поможет удалить корни растений, которые слишком глубоко расположены.

• Штыковая. Предназначен для вскапывания почвы. Им также удобно заниматься копкой траншей, так как штык имеет чуть заостренный конец. Бывают прямоугольной или квадратной формы. Если штык плоский и квадратный – им удобно выкопать плотно утрамбованный грунт. Если штык изогнутый, он отлично подойдет для разработки земли из траншеи.
• Дренажная (узкая). Дренажную лопату по-другому называют узкой из-за особой ширины ее совка. Он не только узкий, но длинный и как раз подходит для создания лунок, траншей. Дренажной лопатой с изогнутым совком можно легко достать землю из выкопанной траншеи.Инструмент оснащается специальной платформой для ноги – она позволяет сохранить обувь и предотвратить болевые ощущения, которые могут возникнуть при использовании обычной лопаты.
• Совковая. Необходима для транспортировки сыпучего материала. Например, штыковой или дренажной лопатой можно выкопать грунт, а совковой – собрать его и извлечь на поверхность. У такого инструмента есть широкие и плоские штыки по краям.
• Скребок. Используют дополнительно для удаления мусора. Они также насажены на длинный черенок и помогут быстро удалить лишнюю грязь из траншеи.
• В виде полумесяца. Применяются чтобы срезать мелкий дерн и удалить плодородный слой можно использовать небольшую лопатку в виде полумесяца.

Что нужно учесть до начала работ

Не стоит начинать работу с примитивным настроем «бери больше – кидай дальше». Чтобы избавить себя от неприятных неожиданностей и проблем в будущем, нужно думать не о том, как быстро выкопать траншею под водопровод вручную, а о том, как сделать это качественно и аккуратно.

Для этого нужно определиться с параметрами «окопа», выяснить, не пересекается ли его маршрут с линиями других коммуникаций, решить, куда складировать вынутый грунт, разметить наиболее удобный и короткий путь от источника к дому и т.д.

Каким делать сечение траншеи

Вопрос выбора формы траншеи далеко не праздный. Он зависит от её глубины, типа грунта, уровня грунтовых вод.

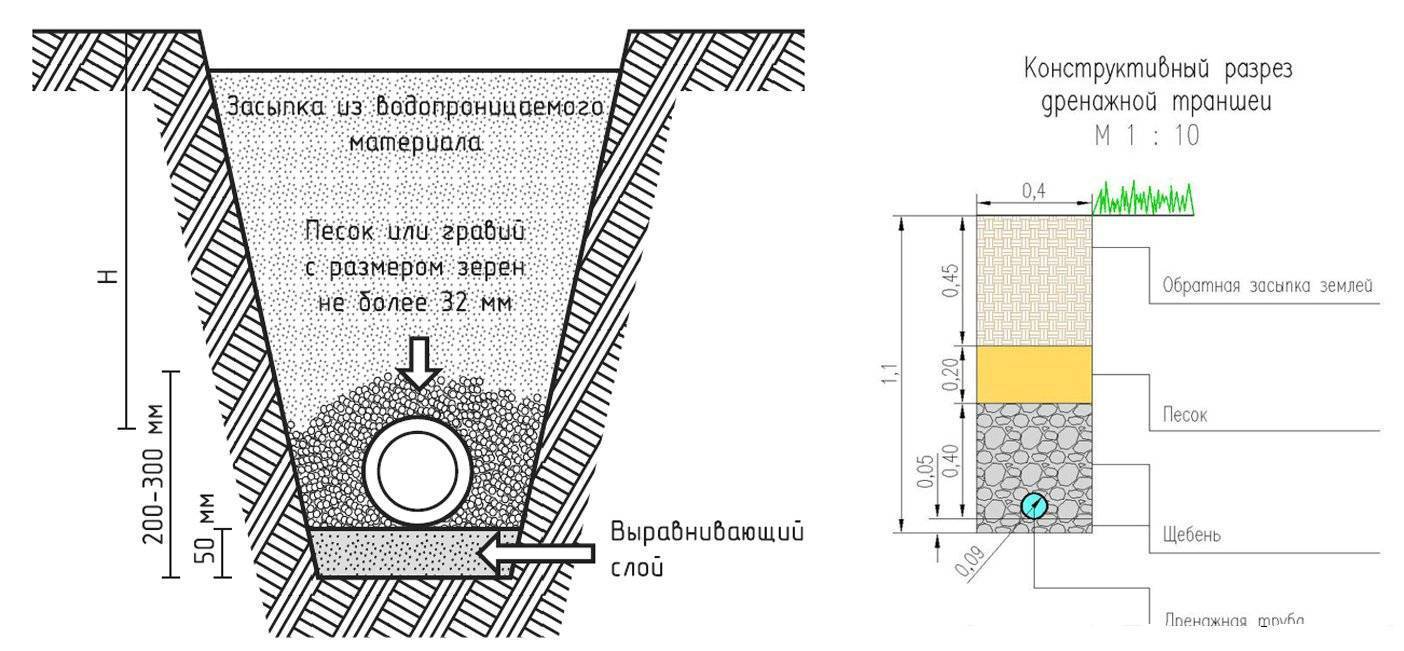

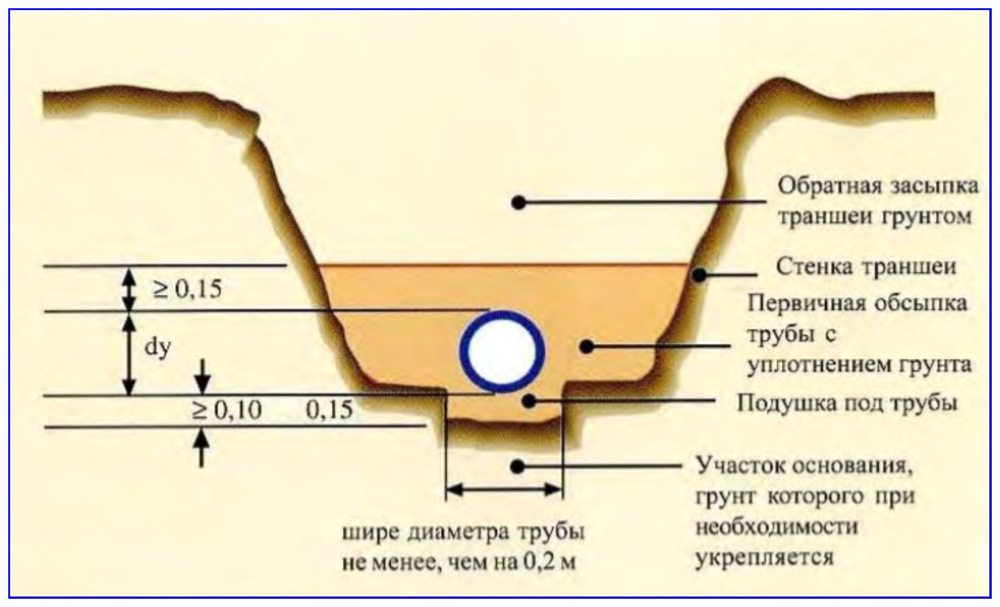

Типы водопроводных траншей Источник ibb.co

Прямоугольная.

Такую конфигурацию выбирают при плотном несыпучем грунте, небольшой ширине траншеи и глубине не более 1,5 метров.

Трапециевидная.

Форма для глубоких выемок более 1,5 метров или больше высоты копателя по плечи. Предотвращает обвал и осыпание рыхлых грунтов в канаву.

Оптимальная форма для прокладки траншей на участках с высокими грунтовыми водами. До уровня их залегания грунт вынимается с образованием пологих внутренних стенок канавы, затем до нужной глубины выкапывается узкий прямоугольный шурф, который засыпается дренажной смесью из щебня или гравия.

Какой должна быть ширина и глубина

Строительными нормами и правилами строго регламентируется только ширина шурфов глубиной свыше 3 метров. Для прокладки домашнего водопровода она редко превышает указанное значение, поэтому решая, как быстро выкопать траншею, ширину выбирают произвольно, ориентируясь только на удобство работы и последующего монтажа труб.

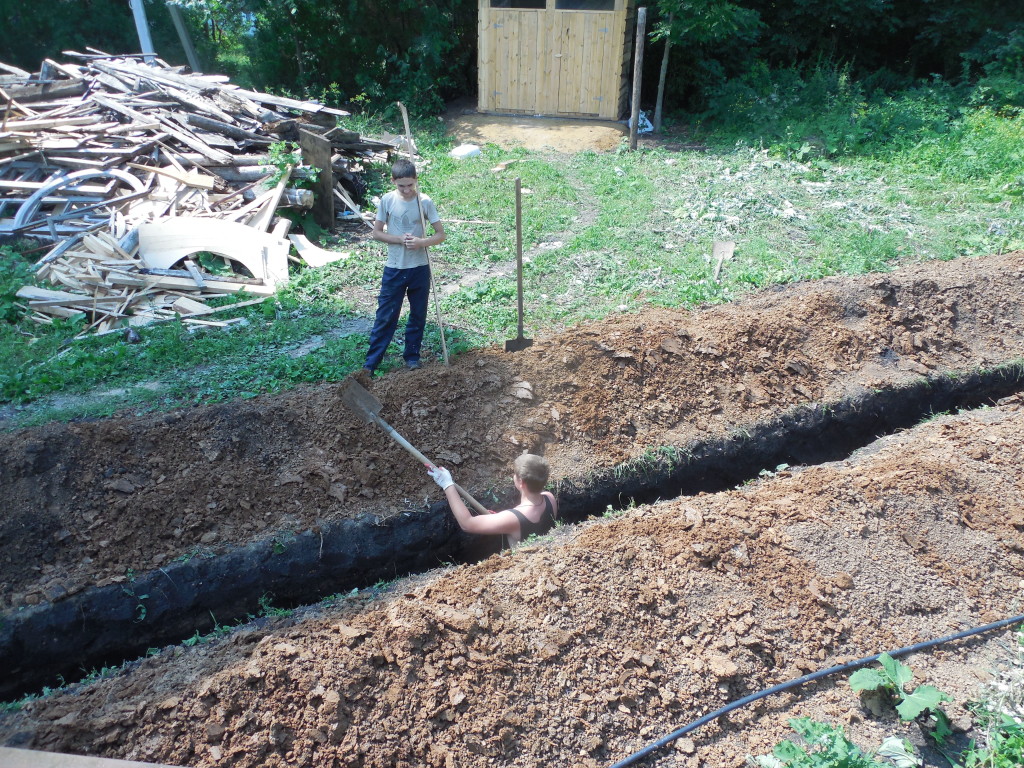

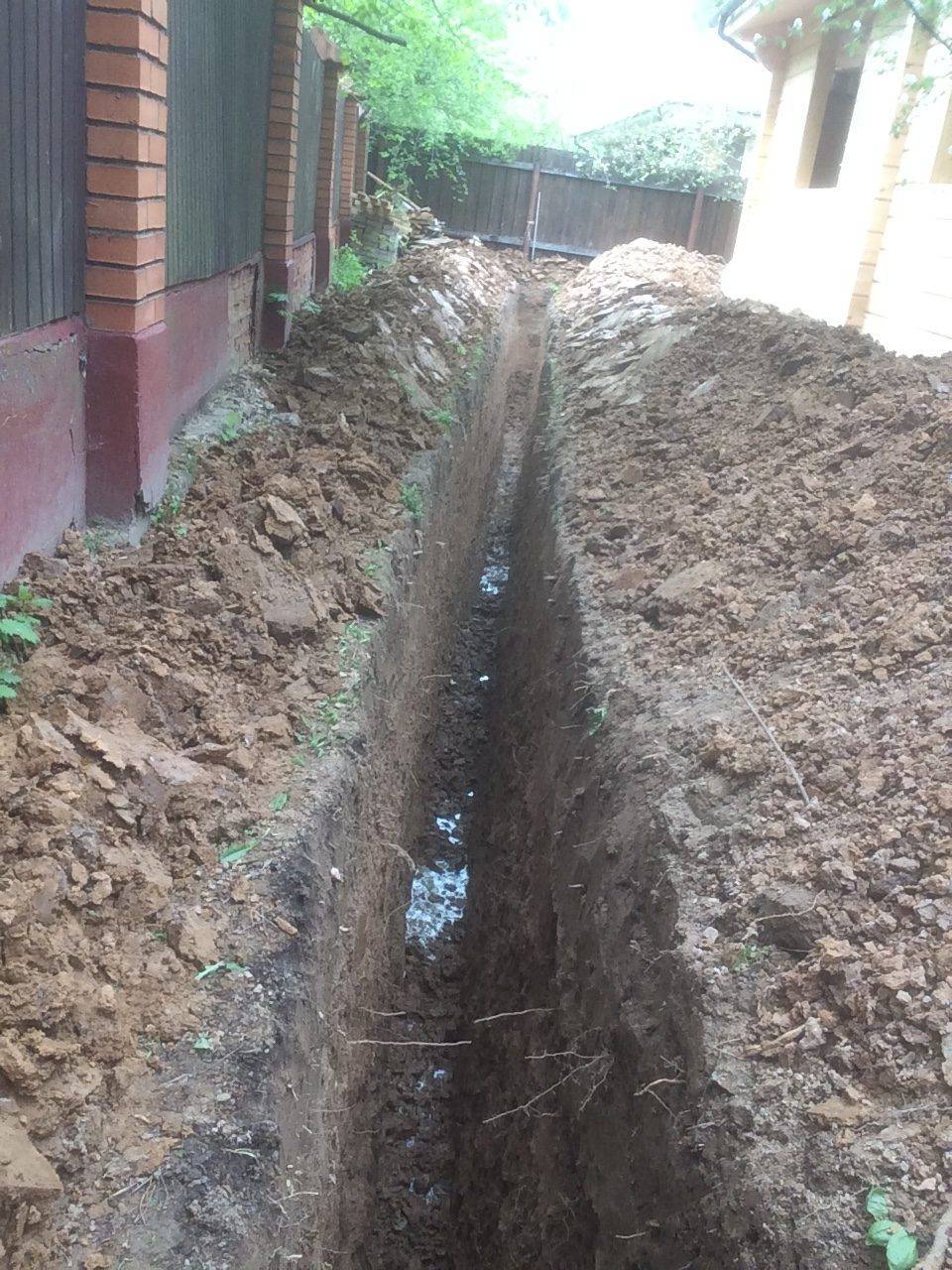

Ручная копка траншеи Источник ivbb.ru

Как правило, для прямоугольных выемок она не превышает 50 см, а нередко вообще равняется ширине совковой лопаты. Трапециевидные канавы в верхней части имеют ширину 70-80 см.

Иначе обстоит дело с глубиной – её нельзя выбирать произвольно, так как копать траншею для не утеплённых труб нужно до уровня промерзания грунта плюс ещё 30-50 см. Иначе зимой вода в них замёрзнет, что приведёт не только к прекращению её подачи в дом, но и к необходимости замены разгерметизированной трассы. Это означает повторное проведение всех работ, так как место прорыва замороженной трубы без раскопок определить невозможно.

Глубина промерзания почвы зависит от климатических условий в регионе и варьируется от 30 до 300 см. Какова она в вашей местности, можно узнать в архитектурном управлении, коммунальных службах или местных строительных организациях. Либо воспользоваться таблицей средних значений по регионам.

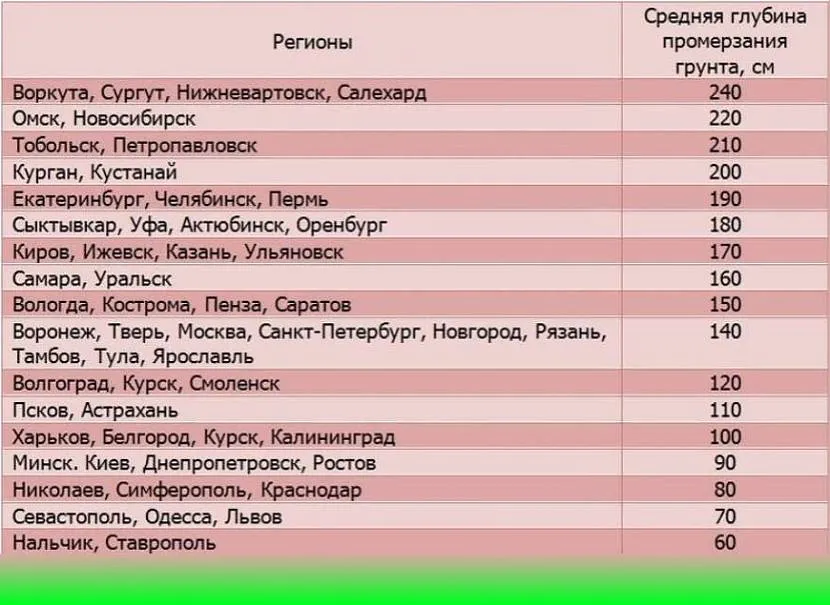

Таблица средних глубин промерзания грунта по городам СНГ Источник izchegopostroit.ru

Найденную величину принимают за исходную и делают поправку в ту или иную сторону в зависимости от типа почвы.

• Песчаная и глинистая почва промерзает не так глубоко, поэтому прежде чем копать траншею под водопровод, расчётную глубину можно уменьшить на 30-40 см.
• Пылеватый и каменистый грунт промерзает на большую глубину, значит, уровень заложения трубы нужно опускать на такое же расстояние от средней отметки.

Если водопровод прокладывается от централизованного напорного источника, глубина канавы на всем протяжении может быть одинаковой. Если же источником служит автономный колодец или скважина с насосом, трассу прокладывают с небольшим уклоном в его сторону, чтобы в случае аварии вода не оставалась в трубах, а стекала обратно самотёком.

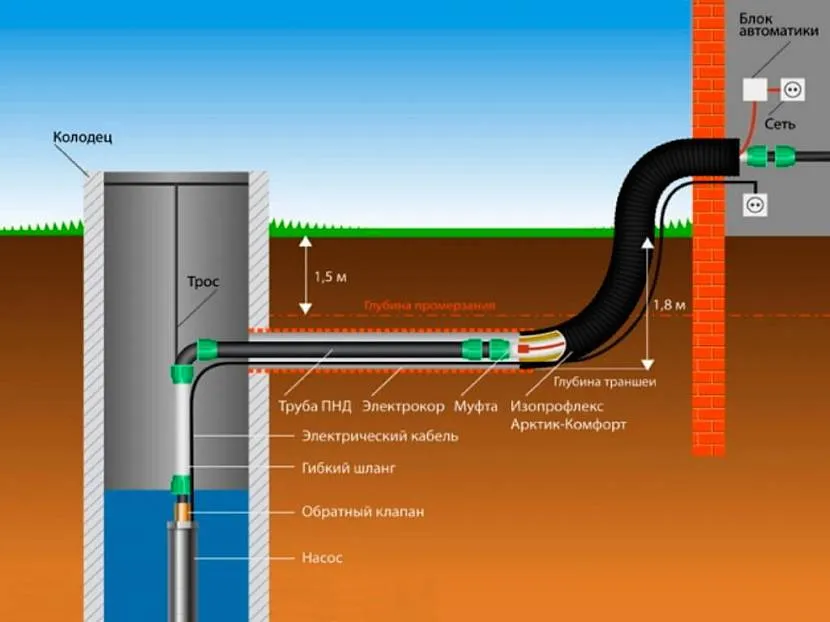

Схема прокладки водопровода с греющим кабелем от колодца Источник aquacop.ru

Коротко о главном

Перед тем как копать водопроводную траншею, необходимо определиться с её параметрами: формой профиля, шириной и глубиной.

Сечение выбирается исходя из типа грунта – важно, чтобы он не осыпался в канал. Ширина остаётся на ваше усмотрение и подбирается из соображений удобства работы, а глубина соотносится с уровнем промерзания грунта

Ширина остаётся на ваше усмотрение и подбирается из соображений удобства работы, а глубина соотносится с уровнем промерзания грунта.

При разметке необходимо учитывать расположение других подземных коммуникаций.

Существует несколько способов, как легко выкопать траншею: с помощью фрезы, обычной лопаты и садового или механизированного бура.

Оценок 0

Конструкции креплений

Выбор типа крепления стенок котлована определяется такими критериями:

• характером и состоянием почвы;
• глубиной и шириной траншеи;
• близостью к трассам подземных и надземных сооружений;
• возможной вибрацией от динамической нагрузки и способом производства земляных работ.

Учитывайте, что свойства грунта меняются в зависимости от его температуры и влажности.

Для обустройства крепления понадобятся:

• доски;
• брус;
• толстая проволока;
• гвозди.

Материал выбирают сухой и качественный, так как конструкция будет испытывать сильное давление. Кроме этого, ее необходимо собирать так, чтобы последующий демонтаж перед засыпкой не вызвал затруднений и незапланированной потери рабочего времени. Своевременное и правильное раскрепление стенок трассы — важный фактор, обеспечивающий предотвращение аварийных ситуаций.

Вертикальное крепление

Данная технология применяется в тех случаях, когда глубокая траншея прокладывается в слабых и сыпучих грунтах или в непосредственной близости с инженерными сооружениями.

Система вертикального крепления состоит из таких деталей:

• бобышки;
• доски 50 мм;
• распорки;
• накладки;
• гвозди.

Все сооружение собирается заранее и устанавливается на трассировке еще перед началом копания. Оно представляет собой жесткую конструкцию из деревянных досок, скрепленных между собой поперечными распорками. По мере отрывки котлована каркас оседает вниз, образовавшиеся пустоты заполняются осыпающимся грунтом. Средняя высота секций составляет 120 см, длина — до 300 см. Крепление состоит из одного или нескольких ярусов.

Горизонтальное крепление траншеи вразбежку

Когда проводится копка траншеи под водопровод, способ горизонтального крепления применяется при работе с грунтом средней плотности, с тенденцией к осыпанию.

Горизонтальное крепление вразбежку состоит из:

• горизонтальных досок;
• прозора;
• вертикальных стояков;
• поперечных распорок.

Сооружение внутри канавы собирается из готовых щитов. После установки на дно между ними вставляются распорки. Верхние части щита должны быть выше уровня грунта на 20 см, чтобы предотвратить попадание в канаву земли и камней.

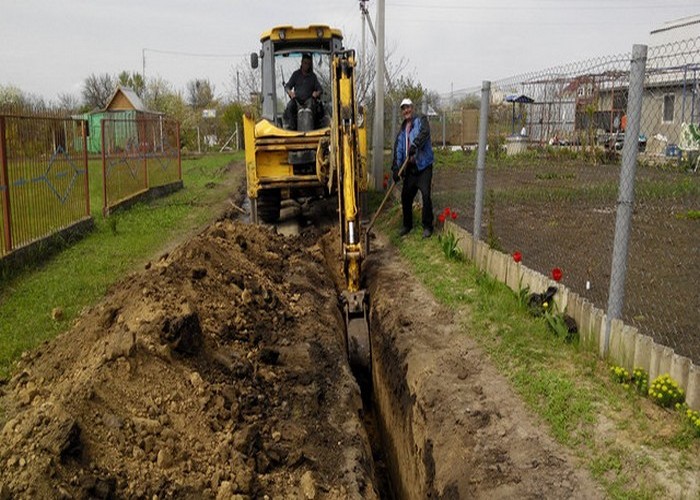

Использование техники

Кроме этого вам может оказать помощь использование техники. Сейчас на строительном рынке доступна целая масса легких мини-экскаваторов, мотоблоков и другого аналогичного хороша. Обычно аренда для того чтобы аппарата стоит не так и дорого, наряду с этим работа производится в считанные часы, вам кроме того не успеет надоесть.

При наличии на пути траншеи дороги либо иного аналогичного препятствия, возможно применить способ прокола грунта. Для этого с двух сторон преграды выкапывают колодцы глубиной на полметра ниже глубины прокладки, а протяженность колодца должна быть полтора-два метра. Ширина приблизительно 1 – 1.2 м.

Стальная труба режется на отрезки по 1 м, на концах которых нарезается резьба. Кроме этого пригодятся соединительные муфты. Из одного отрезка делается конусный наконечник посредством кувалды, на конце которого оставляют маленькое отверстие.

После этого берут водяной насос и шланг заводят в колодец. Потом в грунт по направлению ко второму колодцу забивают наконечник, на его конец накручивают отрезок трубы посредством муфты, заводят шланг в трубу и подают воду.

На тело трубы крепят струбцину либо ключ, и посредством лома проталкивают трубу в землю (нужно подчернуть, что при хорошем напоре воды она идет как по маслу).

В то время, когда труба всецело вошла, к ней присоединяют следующий отрезок и без того продолжают до полного прокола участка.

Выбор оптимального сечения траншеи под водопровод

Перед тем, как начинать прокопать траншею под водопровод, необходимо определиться с геометрическими параметрами будущей траншеи.

Они могут быть:

• Прямоугольного сечения.
• Трапециевидного.
• Смешанного типа.

Выбор определённой конфигурации зависит от ряда условий:

• Типа почвы, в котором прокладывается водопровод.
• Глубины.
• Ширины.

Прямоугольная форма используется при малой ширине и глубине канавы. Нормы СНиП рекомендуют устраивать прямоугольные в сечении канавы при глубине не больше 1,5м. Грунт должен быть сравнительно плотным, чтобы избежать осыпания вертикальных стенок. Это наиболее простая форма, требующая минимум затрат времени и сил.

Трапециевидная форма используется при необходимости копки траншей с глубиной более 1,5 м. Такая форма сечения, с пологими стенками, предотвращает вероятность обвала грунта.

При обустройстве вертикальных стенок у канавы, глубиной более 1,5-2 метров, высок риск причинения травм и даже гибели людей при их обрушении. Также трапециевидная форма, это единственно возможный вид сечения при прокладке канав в слабых грунтах – рыхлом песчанике, супеси. Вертикальные стены в таких почвах будут сами собой сползать на дно, принимая пологую форму.

Смешанный вид представляет собой совокупность трапециевидного и прямоугольного сечения. Применяются для прокладки труб на участках с высоким уровнем подпочвенных вод. При этом до уровня залегания подпочвенных вод траншея копается в виде усечённого конуса, с пологими стенками. После достижения водоносного слоя по дну канавы прокладывается шурф с вертикальными стенками. Он служит для сбора и откачки воды, а также засыпки дренажной смеси (крупного песчаника, гравия, щебня).

Методы бестраншейной прокладки

Одним из перспективных методов укладки полипропиленовых труб является бестраншейный монтаж, который отличается такими преимуществами:

• сокращение временных и финансовых затрат;
• сведение к минимуму вреда, наносимого окружающей среде;
• нет необходимости при прокладке рыть траншеи, уничтожать зеленые насаждения, разрушать асфальтовое покрытие.

Сегодня применяются такие методы:

Реновация — это технология, при которой старая труба разрушается одновременно с прокладкой новой. Применяется только в том случае, когда пропускной способности уже не хватает.

1. Санация, то есть замена старых труб на новые. Используют два способа выполнения работ:

• релайнинг, который подразумевает протяжку новой полипропиленовой трубы в старые, но здесь потребуется предварительный осмотр состояния уже стоящей трубы. Надо убедиться, что в ней отсутствуют посторонние предметы, мусор, диаметр старого трубопровода должен быть достаточным для прокладки нового;
• реновация — это технология, при которой старая труба разрушается одновременно с прокладкой новой. Применяется только в том случае, когда пропускной способности уже не хватает.

1. Прокалывание применяется при прокладке полипропиленовых труб с диаметром до 150 мм. Выполняется эта работа в несколько этапов:

• сначала по обеим частям трассы выкапываются два котлована;
• затем в одной из них размещается гидравлический домкрат, толкающий стальную небольшую трубу со стальным наконечником;
• при проталкивании труба наращивается, в ее полость вводится полипропиленовая труба;
• после прокола трубопровод подключается к необходимым системам.

Таким методом можно прокладывать полипропиленовые трубы только на небольшие отрезки, метод отлично работает при необходимости прокладки под домом, трассой, огородом и прочее.

Полипропиленовые трубы для монтажа трубопроводов применяются во многих областях, начиная от простых коммуникаций для дачного хозяйства и заканчивая канализационной либо водопроводной сетью. Сегодня применяются два метода прокладки трубопроводов, но самой оптимальной считается проведение под землей, которая позволяет не трогать надземные сооружения, не портить ландшафт.

Прокладка в земле отличается многими преимуществами, несмотря на необходимость проведения работ по копке котлована. Это позволяет сохранить их в неприкосновенности, вне зоны доступности ультрафиолетовых лучей, механические повреждения тоже сводятся к минимуму.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Глубина, ширина, размеры траншеи наружного водопровода

Для водопровода, в отличие от электрокабеля, нет строгой регламентации формы траншеи. Можно делать прямые, трапециевидные и смешанные траншеи.

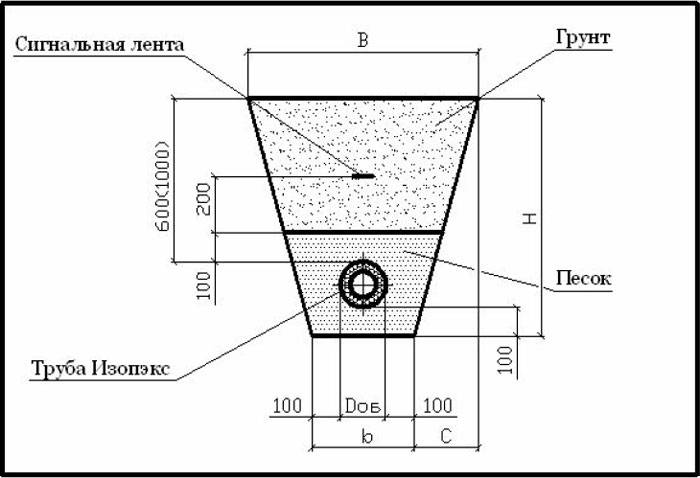

Однако, рекомендовано делать траншею имеющей в сечении перевернутую трапецию, если траншея глубокая и/или грунт на участке сыпучий. Такое сечение уменьшает возможность обвала стенок траншеи и частично снижает вертикальную нагрузку на трубу, после засыпания. Ширина такой траншеи делается не менее 50 см на дне и 80 см (у поверхности).

Если глубина траншеи небольшая (о глубине чуть ниже) или вы используете машинную копку, можно сделать траншею прямой. При большой глубине прямой траншеи стенки придется укреплять щитами, до засыпки.

Важно! При устройстве траншеи не забываем про уклон в 5˚ водопровода в сторону источника

Практические советы по укладке водопроводных труб в земле

Определившись с тем, на какую глубину стоит закапывать водопроводную трубу, необходимо также учесть некоторые особенности установки подземных трубопроводов.

Очень важно знать, какую трубу для водопровода применять в той или иной магистрали. Если планируется прокладка водопровода для снабжения участка горячей водой, лучше воспользоваться металлопластиковыми или армированными трубами

Несмотря на то, что полипропиленовые конструкции иногда используются даже при установке отопительных систем, при возможной аварии на подземной трассе ремонт будет очень сложным и затратным. Полиэтилен низкого давления размягчается от слишком высоких температур, поэтому его установка в качестве горячего водопровода – весьма опасное мероприятие.

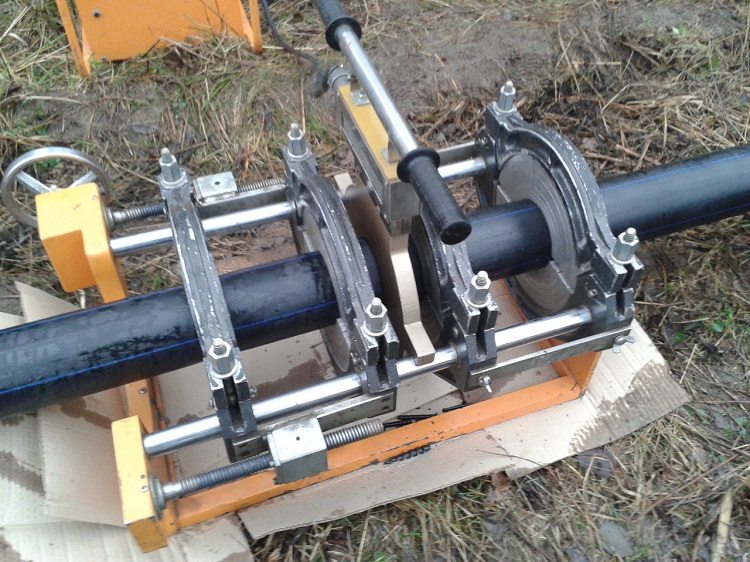

Трубы для подземного водопровода лучше сваривать, чтобы соединение было неразъемным

Для монтажа подземных конструкций более предпочтительны методы неразъемных соединений. Трубу из ПП и ПНД лучше монтировать методом нагревательной сварки. Это обеспечивает практически монолитную конструкцию, да и разъемные соединения не имеют смысла при условии нахождения под землей.

Также стоит упомянуть об особенностях установки водопровода в местностях с повышенной активностью грунтовых вод. На той территории прохождения трасс водопровода, которую часто затапливает грунтовыми водами, слой укрепительной засыпки не может составлять менее 1 м. Кроме этого способа используется также анкерное крепление, предохраняющее всплытие труб под действием подземных вод. Анкерные крепления могут находиться на расстоянии не более 4 м друг от друга при ширине креплений в 25 мм.

В процессе соединения водопровода с главной магистралью также существует несколько интересных моментов

Важно определить оптимальное место для заложения главного крана. Он должен располагаться таким образом, чтобы к нему всегда был открыт доступ

Если было решено оставить кран под землей, то особое внимание стоит уделить его утеплению

Кран должен находиться под прямым углом и в максимально возможной близости к магистральному водопроводу. Такая конструкция обеспечит защиту от возникновения засоров и загрязнений в толще трубы. В таком случае инородным частицам, всегда присутствующим в потоке нефильтрованной воды, будет проще передвигаться в потоке, и они не будут осаживаться на стенках трубопровода. При прямоугольном расположении крана также гораздо проще осуществлять самостоятельную прочистку системы. В противном же случае очищать водопроводную трубу от мусора своими руками будет тяжело.

Оптимальная глубина траншеи под прокладку водопровода

Также, предварительно, как копать траншею под водопровод, нужно определиться с глубиной залегания будущей системы. Этот параметр зависит от целого ряда условий:

• Климатические условия.
• Технические характеристики дома и источника подачи воды.
• Тип грунта.
• Финансовые возможности.
• Разновидность водопроводных труб.

Самый главный фактор, который рекомендуется учитывать – это глубина промерзания почвы в зимнее время. В нашей стране, из-за её обширности, этот показатель может варьироваться в самых широких пределах – от 20-30см на черноморском побережье и до З м в регионах, расположенных в Сибири.

Важность учёта этого параметра связана с тем, что если уложить трубы выше точки промерзания грунта, вода в них зимой попросту замёрзнет. А это, в свою очередь, не только оставит дом без коммунальных благ, но и приведёт к разрушению труб, и расходам на ремонтные работы

Как узнать глубину промерзания почвы

Узнать глубину промерзания грунта для вашего города можно, обратившись за консультацией в архитектурный отдел муниципалитета, или в любую инженерно-строительную организацию. При этом необходимо учитывать характер почвы на вашем участке.

Таблица глубины промерзания грунта

Глинистые или песчаные почвы промерзают меньше, нежели каменистые. Трубопровод следует укладывать на полметра глубже уровня промерзания грунта. Если же уровень промерзания чересчур глубок, имеет смысл отказаться от заглубления. Вместо копки 3-4-х метровой канавы целесообразнее будет потратиться на дополнительное утепление труб.

Особенности грунта

При расчете глубины траншеи следует обратить внимание на технические характеристики здания и скважины. Водопроводная трасса должна прокладываться под небольшим уклоном в сторону источника воды

Перепад должен составлять, как минимум, 0,004-0,007. Это обеспечит самопроизвольный сброс воды из системы обратно в скважину в случае непредвиденной аварии.

Водонасыщенные, глинистые или торфянистые грунты склонны к зимнему пучению. Распираемая замёрзшей влагой земля способна легко деформировать и разорвать трубопроводы. Поэтому, при прокладке труб в таких грунтах, вокруг них следует обустраивать дренажную подушку из крупного песчаника.

Определяемся с трубами

Следует обратить внимание на эксплуатационно-технические показатели подземных трубы, точнее, на их кольцевую жёсткость. Этот параметр определяет уровень сопротивления трубы физическим нагрузкам

Наибольшими показателями кольцевой жёсткости обладают металлические изделия. Их можно закапывать практически на любую глубину, без опасения, что они будут расплющены. Пластиковые трубы обладают ограниченной сопротивляемостью давлению, и чем больше их диаметр, тем данный показатель меньше.

Трубы из ПВХ, ПНД не рекомендуется зарывать свыше 2-х м, либо нужно прокладывать их внутри защитных конструкций.

Выбор ширины траншеи под систему водоснабжения

Процесс копки траншеи под водопровод с заглублением свыше 3-х метров регламентируется положениями СНиП №2-04 от 1984г. Согласно этому документу, расстояние между стенкой канавы и трубой не должно составлять менее 20 см, а общая ширина шурфа – не меньше 80 см. В реальности же ширину канавы делают такой, чтобы в ней было удобно работать монтажникам при укладке и стыковке труб.

При копке более мелких шурфов, производимых при помощи лопаты, ширина траншеи устанавливается самопроизвольно. Здесь опять-таки основную роль играет удобство укладки труб, их стыковки и установки водозапорной арматуры. Исходя из этих принципов, наименьшая ширина любой канавы при укладке водопровода не может быть менее 70-80см.

Пошаговое руководство по укладке трубопровода в землю

1. Первым делом выкопайте место для прохождения водопровода. Ширину траншеи выбирайте самостоятельно. Главным условием является отдаленность коммуникационной системы от других инженерных объектов 0,5-1 м;
2. С помощью сварочного аппарата соедините трубы, используемые для прокладки;
3. Во избежание смещения грунта, требуется насыпать на дно траншеи песок высотой 15 сантиметров;
4. Перед укладкой проводят теплоизоляцию труб. Для того чтобы создать оптимальное давление в трубе при заведении в дом, нужно укладывать ее под небольшим углом, наклоняя в сторону дома в вертикальной плоскости;
5. Обеспечьте высокую теплоизоляцию в местах входа и выхода коммуникации из грунта, чтобы предотвратить промерзания водопровода;
6. В первые сутки после установления конструкции проверьте ее работоспособность. Обратите внимания на то, есть ли протекания в трубах, достаточный ли напор при подаче воды;
7. Если при проверке не обнаружилось никаких нарушений, закопайте траншею. Как в самом начале насыпьте слой песка 15 сантиметров высотой, после землей.

Как вы видите для того, чтобы определить глубину прокладки водопровода, следует учитывать множество факторов, которые непосредственно будут влиять на качество и срок службы построенной коммуникационной системы.

Назначение донного фильтра для колодца

Донный фильтр – послойная насыпь из различных природных материалов, которые не размываются колодезной водой. Вода, проходя через фильтр, очищается от мусора, вредных примесей и взвешенных частиц, присутствующих в колодце.

Устройство донного фильтра в обязательном порядке необходимо в следующих случаях, когда:

• требуется предохранение дна колодца от размыва;
• поступление воды осуществляется под большим напором;
• на дне колодца мелкий или пылеватый песок;
• колодец вскрывает плывун;
• необходима защита чувствительного к засорам насосного оборудования;
• уровень воды в колодце характеризуется большими перепадами, например, при работе насоса или осадках;
• качество воды неудовлетворительно: мутность, осадок, неприятный запах. Подробнее о причинах неудовлетворительного качества воды и способах их устранения можно прочесть в этом материале.

В остальных случаях, для получения воды высокого качества, установка донного фильтра для колодца – обязательное мероприятие.

В большинстве случаев колодцы нуждаются в устройстве донного фильтра для очищения поступающей воды и улучшения её вкусовых свойств
