Ключевые разновидности гипсокартонных профилей
Итак, по своему предназначению все профили могут быть двух типов:
- стоечные;
- направляющие.
И представитель каждой из групп должны выполнять свою определенную функцию. Маркировка описываемых в статье элементов производится по технологии «Кнауф», все они изготавливаются в стандартных размерах:
- UD – это направляющие потолочные;
- CW – изделия перегородочные стоечные;
- UW – перегородочные направляющие;
- CD – потолочные стоечные.
Рисунок 1. 1 — UD; 2 — CD; 3 — CW; 4 — UW
Размеры и сечение данных элементов также бывают разные.
Разновидность №1. Стоечные потолочные профили
Многим известна неподверженность подвесных гипсокартонных потолков к механическим воздействиям. Но профили при этом должны быть не только легкими, но еще и прочными, дабы удерживать всю конструкцию вместе с ГКЛ (в противном случае все это может рухнуть на головы жильцов). Жесткость каркаса во многом обеспечивается ребрами CD-профилей.
Данные виды профилей по праву считаются наиболее востребованными. В большинстве случаев они применяются для отделочных/строительных работ. Ввиду стандартных размеров отходов после работы с этими элементами почти что нет. Нетрудно догадаться, что на эти профили припадает основная нагрузка всего сооружения. Благодаря им обеспечивается надежность и жесткость каркаса, а также качество фиксации гипсокартонных листов. Толщина таких профилей бывает разной, но тонкие изделия являются менее надежными, что очевидно, и нуждаются в большом числе крепежных элементов для монтажа (детальнее об этих элементах мы расскажем несколько позже).
Что касается длины CD-профилей, то она может составлять от 270 до 450 сантиметров. Но в реальности обычно используются элементы длиной 300 и 400 сантиметров с сечением 6х2,7 сантиметра.
Разновидность №2. Направляющие потолочные профили
Такие профили применяются при создании потолков, стен и различных коробов с целью укрепления. Изделия устанавливаются по периметру стен/потолков, еще в них вставляются профили стоечные.
Из направляющих потолочных элементов формируется своего рода основа для плоскости, которая впоследствии будет обшиваться гипсокартонными листами. Длина может составлять 300 или 400 сантиметров, в то время как сечение равно 2,8х2,7 сантиметра. Все элементы достаточно толстые (для потолков тонкие не применяются), благодаря чему обеспечивается надежность. Оптимальный вариант и для сооружения стеновых каркасов.
Разновидность №3. Перегородочные профили для гипсокартона
Продолжаем рассматривать виды профиля для гипсокартона. Итак, если говорить о перегородочных изделиях, то таковых, по мнению специалистов, есть несколько разновидностей, а их использование, соответственно, зависит от будущей толщины конструкции из ГКЛ. Так, UW-профили (в соответствии все с той же маркировкой компании «Кнауф») применяются в перегородках в роли направляющих. Их длина варьируется в пределах 200-400 сантиметров, а ширина может составлять 4-15 сантиметров.
Также существуют стоечные изделия (или, другими словами, CW-профили), которые выполняются с насечками, облегчающими укладку кабелей. Используются в гипсокартонных перегородочных конструкциях и являются несущими элементами всего каркаса.
Предназначаются такие элементы для применения в вертикальных конструкциях. Длина может составлять от 276 до 600 сантиметров, в то время как сечением бывает 5х5, 7,5х5 и 10х5 сантиметров. К слову, наибольшей популярностью пользуются профили, длина которых составляет 300 и 400 сантиметров.
Отдельная группа – угловые, маячковые и арочные изделия
Что касается арочных видов профилей гипсокартона, то они с отверстиями и надрезами, необходимыми для придания профилям гибкости. Если говорить о размерах, то они такие же, как у обычных элементов, в то время как показатель жесткости гораздо выше. Применяются арочные профили для того, чтобы получать дуги.
Касалось бы, ничего сложного в формировании дуг нет, однако в действительности это не так. Хотя опытные специалисты с легкостью со всем этим справляются.
А вот с помощью маячковых элементов выравниваются различные плоскости. Например, при оштукатуривании стен/потолков. Длина таких профилей составляет 300 сантиметров. Если вы планируете создать гладкую плоскость, то без такого элемента вам просто не обойтись (например, для создания откосов).
Наконец, есть еще угловые профили. Их используют, как можно догадаться из названия, для выравнивания/усиления углов (например, для защиты торцов перегородок). В каждом элементе имеются отверстия, диаметр которых составляет 0,5 сантиметра, необходимые для более качественного заполнения во время нанесения шпаклевочной смеси.
Как выбрать профиль для ГКЛ
В более-менее крупном строительном магазине или даже на рынке есть профили для гипсокартона одного вида и длины, но со значительной разницей в цене. Стоимость может отличаться в два раза, а иногда и больше. Причем самые дорогие — это обычно Кнауф (Knauf), самые дешевые — безымянный Китай, средний диапазон — отечественные производители.
Кроме типа и размера профиля для гипсокартона выбрать надо еще и толщину металла и производителя
Толщина металла
Разница станет понятной как только вы возьмете профиля в руки. Одни — прочные, жесткие, из стали толщиной 0,5 мм, 0,55 мм, 0,6 мм и больше. Другие сделаны из такого тонкого метала, что изменяют свою геометрию даже если профиль поднять за один край.
С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена тоже выше. Оптимально для создания перегородок при стандартной высоте стен брать профили с толщиной металла 0,5 или 0,55 мм. Если есть возможность — можно взять и 0,6 мм.
Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили
Большую толщину металла имеет смысл брать только если высота перегородки большая — нагрузка будет более значительной и дополнительная прочность не помешает. Но в этом случае надо смотреть, что обойдется дешевле — профиль для гипсокартона из более толстого металла или чаще установленные стойки и перекладины. Только надо иметь в виду, что обычно устанавливаются стойки с шагом 60 см — чтобы стык листов ГКЛ пришелся на середину одного из стоечных профилей. При уменьшении шага требуется добиться того же — стык листов гипсокартона не должен висеть в воздухе. Так что ставить их можно будет только через 40 см. Так шов тоже придется на профиль. Но это — слишком большое количество стоек и вряд ли обойдется дешевле. В общем, посчитаете.
Выбор производителя
Выбор производителя направляющих для гипсокартона — это и просто и сложно одновременно. Все специалисты в один голос утверждают, что лучшие — Knauf (Кнауф). Они всегда соответствуют заявленным параметрам, имеют идеальную геометрию: стойки идеально становятся в направляющие, не болтаются и не распирают их. В общем, работать с профилями для гипсокартона Кнауф легко, просто, работа продвигается быстро. Но, это — как раз самые дорогие из всего ассортимента. Несмотря на это, совет таков: если нет опыта работы с гипсокартоном — лучше купите Knauf.
В среднем ценовом диапазоне есть несколько российских фирм. Это Giprok (Гипрок) и Металлист. Есть еще и региональные малоизвестные кампании. Тут как повезет. Доверяйте своим чувствам и отзывам. Ориентироваться на слова продавцов не всегда можно. У отечественных производителей бывают неплохие партии, бывают неудачные. В большинстве случаев наблюдается такая проблема, как несовпадение размеров стоечных ПС и направляющих ПН профилей. Стойки должны точно устанавливаться внутрь направляющего. Для того при заявленной ширине, например, 50 мм, фактическая должна быть на 1,5 мм меньше. Вот с точностью соблюдения этой разницы возникают проблемы. К тому же, заявленную толщину металла надо проверять (микрометром). В общем, сэкономить в деньгах получится, но нервы и время свои вы потратите в значительном количестве.
Такой вариант есть у ГИПРОКА
У Гипрока есть профиля с рифленой поверхностью. Все стороны профилей — и спинка и полочки — имеют выдавленные «пупырышки». Они повышают жесткость профиля. Это действительно так — конструкция получается более жесткой. Но соединение стоек и направляющих получаются более неуклюжими — из-за несовпадения «пупырышек» они не притягиваются вплотную как гладкие стенки металла. Есть и второй момент — конструкции из таких профилей больше скрипят. При всем при этом стоят такие профиля чуть меньше, чем Кнауфа, но работать с ними сложнее. В общем, решать вам.
Дополнительные профили и аксессуары
При создании конструкций, в которых используют гипсокартон и металлопрофиль, не обойтись без дополнительных элементов. Ассортимент их разнообразен и включает в себя несколько разновидностей.

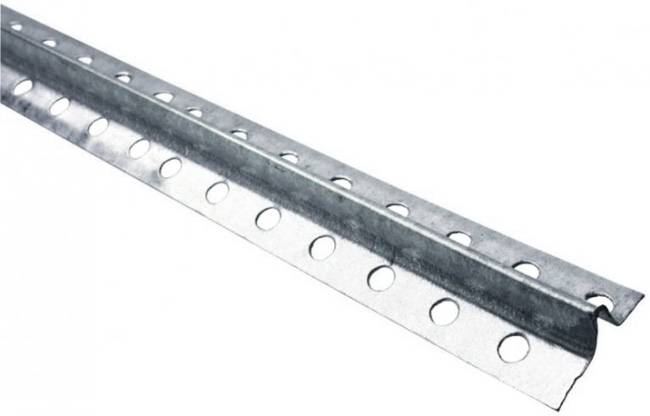

Угловой
Имеет прямоугольное сечение со слегка выступающей центровой частью.
Угловые профили также имеют несколько подвидов:
- Обе полки перфорированы большими отверстиями, которые позволяют уголку стать частью штукатурного слоя и за счет этого надежно удерживаться.
- С сеткой, которая клеится по краям профиля в виде полос. В результате достигается усиленная адгезия с последующими отделочными мероприятиями.
- На бумажном основании. В этом случае на бумагу высокой плотности приклеивают 2 металлизированные полоски. Такие элементы используют там, где предполагается маленькая нагрузка (в оконных проемах, краях полок и ниш).
Маячковый (ПМ)
Его используют как маяк или опорную направляющую с целью приобретения более ровной поверхности при штукатурке. Наибольшее распространение получили маячковые профили длиной 3 м и сечениями: 22х6, 23х10, 62х6,6 мм.
Перфорированные подвесы
Этот элемент изготавливается в виде ленты 125х60мм. Лента делится на 3 части. При этом средняя часть используется для фиксирования подвеса к потолку или стене, а крайние части с перфорацией отгибаются на 90 градусов. К ним крепят профили.
Металлические анкерные подвесы для потолочных профилей применяют для оформления и монтажа подвесных потолков.
Соединители

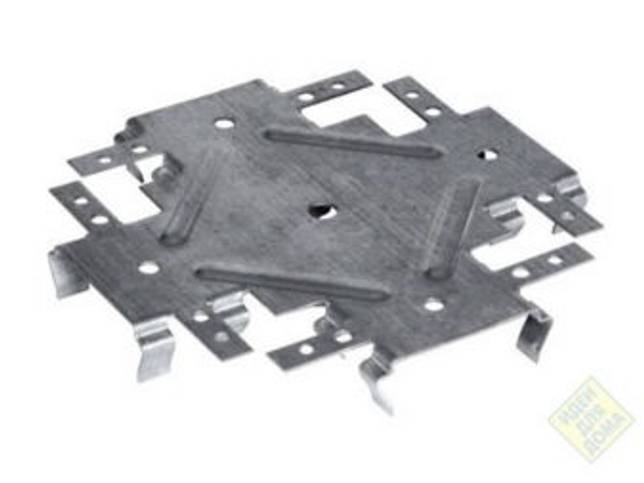

Соединитель одноуровневый и двухуровневый для потолочного профиля называют «крабом». Представляет собой пластинку с фиксаторами для крепления перекрестных профилей.
Удлинитель
Профильный удлинитель представляет собой маленькую скобу размером 110х58 мм для сращивания двух отрезков одинакового типоразмера.
Как посчитать количество профилей
Знать какого типа и вида бывают профили для гипсокартона, их размеры недостаточно. Надо рассчитать количество каждого вида. Считать будет проще, если нарисуете план каркаса на листочке бумаги, подпишите наименования профилей, проставите размеры. Это займет не так много времени, но поможет точнее определиться с количеством.
Надо четко представлять как будет выглядеть каркас
Расчет количества направляющих для одной стены
Если стены очень неровные, выровнять их можно при помощи гипсокартона. Устраивается параллельная стена, но выставленная строго по уровню. В этом случае расчет количества профилей для гипсокартона будет таким:
Направляющие — ПН. Они монтируются по периметру. Чтобы найти метраж направляющих профилей для обшивки стены, измеряем ее длину и высоту, складываем и умножаем на 2. Если на стене есть окна/двери, направляющий профиль монтируется по периметру этих проемов. К полученной цифре добавляем удвоенную высоту проема и его ширину.
- Стоечные профиля для ГКЛ — СП. Как уже говорили, они ставятся с шагом 60 см. Причем крайний проем не может быть больше 60 см. Даже если остается 10 см, ставится дополнительная стойка. Сначала считаем количество стоек: длину комнаты делим на 60 см, добавляем еще одну — угловую. Например, длина комнаты 4,75 метра. 475 см / 60 см = 7,91 шт — это будет 8 стоек + 1 угловая, итого — 9 шт. Далее ищем метраж — найденную цифру умножаем на высоту помещения. Получаем требуемую длину для стоек: 9 м * 3,2 м = 28,8 м.
- Перемычки. Используют стоечные профили. Их ставят с шагом 60-80 см, но при этом стыки листов гипсокартона по вертикали тоже должны приходится на такую перегородку. Тут придется считать в зависимости от выбранного шага, а потом добавить найденную цифру к той, которую высчитали в предыдущем пункте.
Если обшивается гипсокартоном все стены в помещении, подобный расчет проводят для каждой стены, затем результаты суммируются.
Количество профилей для гипсокартона для подвесного потолка — ПП и ПНП
Расчет тут немного проще: собирается каркас «в клетку», так что его посчитать проще. В остальном подход такой же как описан выше. Итак считаем:
Метраж профилей ПП для подвесного потолка равен периметру потолка. Измеряем длину и ширину комнаты, складываем и умножаем на 2. Это и будет нужная цифра. Например: делать будет подвесной потолок в комнате размером 3*4 метра. Расчет метража ПП профилей: 3м + 4 м = 7 м, 7 м * 2 = 14 м. Для этой комнаты понадобится 14 метров профиля ПП.
- Метраж профиля ПНП. Лучше располагать несущие профили вдоль короткой стены. В этом случае делим на 60 см размер более длинной стены: 400 см / 60 см = 6,66 шт, округляем — 7 шт. Добавлять угловую стойку не надо, так как по периметру набит будет направляющий профиль и стойки заправляются в него. Несущие из профиля ПНП расположены вдоль короткой стороны ( в данном примере это 3 метра), то есть требуемая длина профиля этого вида — 7 шт * 3 м = 21 метра.
- Далее считаем количество профиля ПП на перегородки — отрезки длиной по 60 см, которые устанавливаются между двумя соседними несущими профилями. В данном случае перегородки располагаться будут вдоль длинной стены. Потому считаем так: 300 см / 60 см = 5 шт, а общая длина будет 5 шт * 4 м = 20 м.
Итого для подвесного потолка в комнате размером 3*4 метра нужно будет 14 м + 20 м = 34 м профиля ПП, 21 метр профиля ПНП.

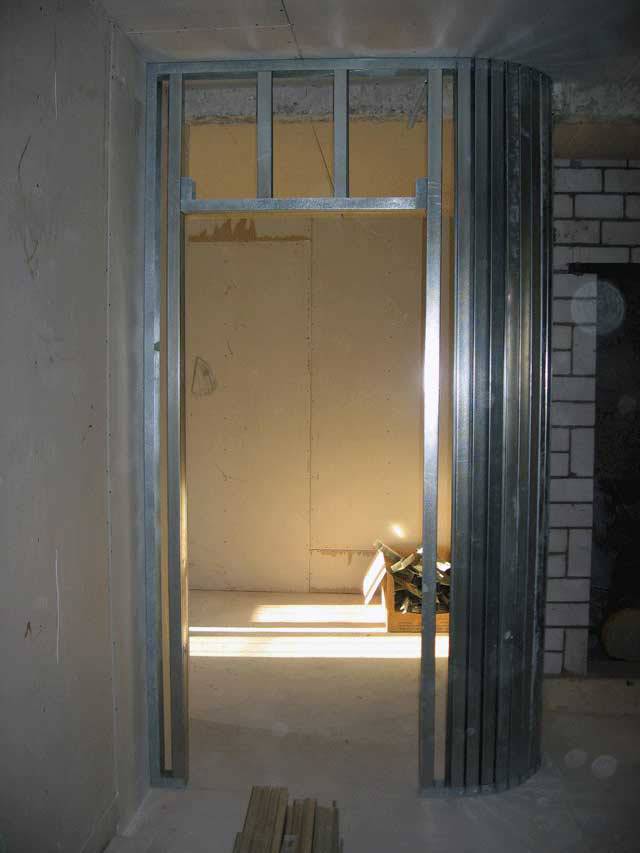

Мастер-класс. Как сделать полукруглый перестенок из гипсокартона
В еще одной пошаговой инструкции мы рассмотрим, как сделать гипсокартонную перегородку со скругленным углом, используя профили UW75/CW75. Для начала необходимо выполнить разметку на полу, после чего перенести ее на потолок. Удобно в первую очередь размечать прямой угол (то есть, без скругления как такового), а затем нарисовать квадрат (его сторона – это требуемый радиус скругления). Для того чтобы рассчитать длину профиля, можете воспользоваться формулой:
А = 3,14 х В,
Где:
- А – это длина окружности;
- В – это, соответственно, ее диаметр.
Далее необходимо разметить UW-профиль по 5 сантиметров (данный параметр будет соответствовать ширине боковой полки CW-изделия). Возьмите болгарку и разрежьте профиль так, как показано на изображении ниже (то есть, необходимо прорезать только боковую/нижнюю полки). Про виды профиля для гипсокартона, к слову, мы уже рассказали в предыдущих разделах данной статьи.
Теперь нужно выставить порезанный профиль в соответствии с предварительно размеченным радиусом, причем в нашем примере к потолку изделие крепится при помощи саморезов, а к полу – с помощью дюбелей. Материала жалеть не стоит – закрепленным должен быть буквально каждый кусочек.
Далее остальные профили необходимо закрепить по периметру (CW – это будут стоечные элементы, а UW будет применен для периметра).
Когда все будет готово, необходимо в каждый из пятисантиметровых отрезков вставить стоечный профиль. В те их последних элементов, которые будут предназначаться для ограничения дверного проема, в обязательном порядке нужно вставить брус. Такие брусья, к слову, можно приобрести под все профили; они хороши тем, что вплотную помещаются в изделии.
После этого необходимо закрепить к тексам все стоечные элементы.
Далее следует измерить ширину гипсокартонной полосы (причем сразу с обеих сторон). С внешней стороны ширина будет большей, в тот время как с внутренней – меньшей.

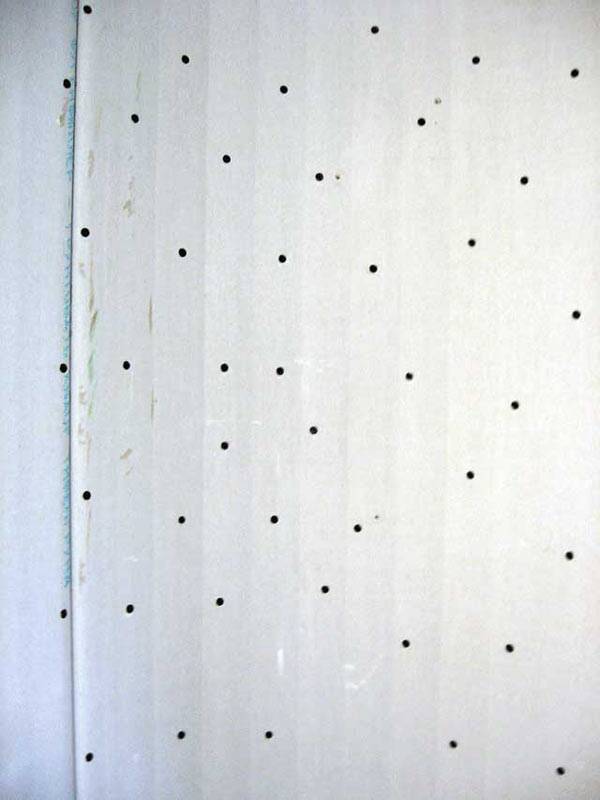

После нарезки гипсокартонные элементы необходимо поставить к каркасу и закрепить при помощи саморезов на 2,5 сантиметра. Причем крепление следует производить пополосно. В первую очередь, целиком фиксируется первая полоса, затем – вторая, третья, четвертая, пятая и так далее. Начинать рекомендуем сверху либо снизу, ведь если сделать это с середины, то профиль будет прогибаться, из-за чего первый шуруп будет непросто закрутить.

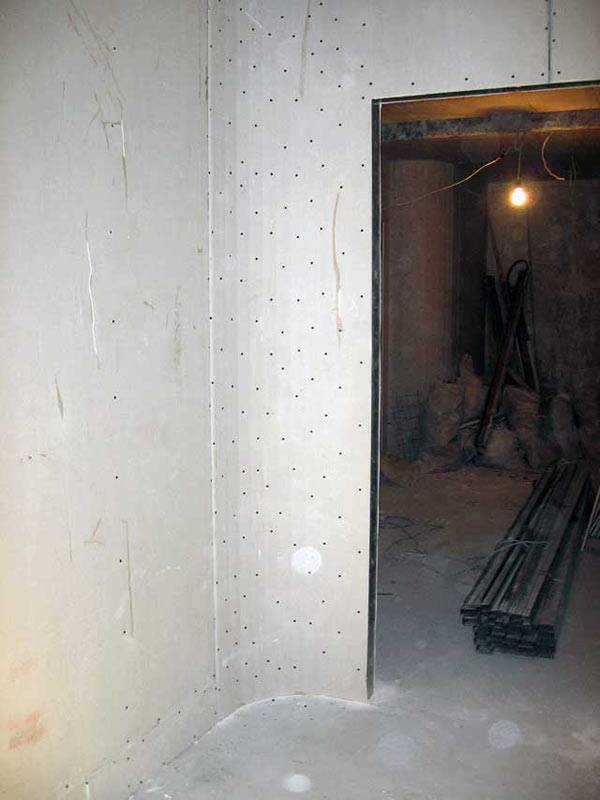

Для зашивки всех проемов в соответствии с технологией применяются Г-образные листы гипсокартона. Нужно стараться, чтобы стыки не приходились на те стоечные профили, которые предназначаются для ограничения проема, поскольку здесь шпаклевка в обязательном порядке треснет.
Лист можно предварительно вырезать на полу, однако удобнее это делать уже «на месте». Рекомендуется взять лист, который выходит на проем, прикрутить его, а уже потом прорезать верх ножовкой по дереву или же лобзиком. Одна сторона сбоку прорезается, ломается, потом прорезается вторая. Так работа будет более точной и быстрой.
Направляющий
Параметры будущего каркаса задает направляющий профиль, маркируемый буквами ПНП или UD (латиницей обозначена продукция фирмы «Кнауф»). В спинке детали есть отверстия, через которые ее крепят к поверхности дюбель-гвоздями. Если их шаг не устраивает, то легко просверлить дрелью новые.
Параметры профиля ПНП:
- Длина – 3 метра. При желании можно заказать направляющие большей длины – до 6 метров. Но эта часть каркаса без проблем собирается из отдельных кусков, жестко закрепляемых на поверхности, поэтому длина не имеет значения.
- Ширина основания (спинки) – 50, 65, 75 или 100 мм.
- Высота боковой части, называемой полкой, – 40 мм.
- Диаметр отверстий в спинке под дюбели – 8 мм.
