Швеллер: виды и таблицы стандартных размеров согласно ГОСТ

Швеллер – таблица размеров, цена за метр

Швеллер П

РазмерТолщина стенкиТолщина полкиШирина полкиДлинаВысотаЦена за пог м
5 П4,4 мм7 мм32 мм6-12 м50 мм280 руб
6,5 П4,4 мм7,2 мм36 мм6-12 м65 мм340 руб
8 П4,5 мм7,4 мм40 мм6-12 м80 мм400 руб
10 П4,5 мм7,6 мм46 мм6-12 м100 мм500 руб
12 П4,8 мм7,8 мм52 мм6-12 м120 мм620 руб
14 П4,9 мм8,1 мм58 мм6-12 м140 мм730 руб
16 П5 мм8,4 мм64 мм6-12 м160 мм900 руб
18 П5,1 мм8,7 мм70 мм6-12 м180 мм1100 руб
20 П5,2 мм9 мм76 мм6-12 м200 мм1620 руб
22 П5,4 мм9,5 мм82 мм6-12 м220 мм1650 руб
24 П5,6 мм10 мм90 мм6-12 м240 мм2000 руб
27 П6 мм10,5 мм95 мм6-12 м270 мм2250 руб
30 П6,5 мм11 мм100 мм6-12 м300 мм2700 руб
40 П8 мм13,5 мм115 мм6-12 м400 мм6000 руб

Швеллер У

РазмерТолщина стенкиТолщина полкиШирина полкиДлинаВысотаЦена за пог м
5 У4,4 мм7 мм32 мм6-12 м50 мм280 руб
6,5 У4,4 мм7,2 мм36 мм6-12 м65 мм340 руб
8 У4,5 мм7,4 мм40 мм6-12 м80 мм400 руб
10 У4,5 мм7,6 мм46 мм6-12 м100 мм500 руб
12 У4,8 мм7,8 мм52 мм6-12 м120 мм620 руб
14 У4,9 мм8,1 мм58 мм6-12 м140 мм730 руб
16 У5 мм8,4 мм64 мм6-12 м160 мм900 руб
18 У5,1 мм8,7 мм70 мм6-12 м180 мм1100 руб
20 У5,2 мм9 мм76 мм6-12 м200 мм1620 руб
22 У5,4 мм9,5 мм82 мм6-12 м220 мм1650 руб
24 У5,6 мм10 мм90 мм6-12 м240 мм2000 руб
27 У6 мм10,5 мм95 мм6-12 м270 мм2250 руб
30 У6,5 мм11 мм100 мм6-12 м300 мм2700 руб
40 У8 мм13,5 мм115 мм6-12 м400 мм6000 руб

Наша компания занимается продажей металла. Мы предлагаем для своих клиентов сочетание высокого качества продукции, привлекательных цен и широкого ассортимента. Обеспечивается индивидуальный подход к каждому клиенту, вне зависимости от объемов его запросов. Довольно востребованным материалом является металлический швеллер. Он представляет собой профиль специальной формы и незаменим в строительной сфере. Швеллер способно выдержать значительные поперечные нагрузки. Это позволяет применять его при решении задачи усиления конструкций.

Если рассматривать металлический швеллер, размеры и цены у нашей компании являются различными

Это должно приниматься во внимание при осуществлении выбора. Материалом изготовления является низкоуглеродистая или конструкционная сталь

Купить швеллер в Москве

Как уже было сказано ранее, обеспечиваются оптимальные условия сотрудничества. Предлагаем металлический швеллер, купить в Москве который можно с доставкой по указанному адресу. Машина приедет на место в строго оговоренное время. Мы стремимся быть пунктуальными и соблюдать условия договора. Предоставляется возможность самостоятельного вывоза продукции с одного из складов.

Согласно ГОСТ, швеллер имеет следующую классификацию:

  • П. Горячекатаный профиль со стенками, которые являются параллельными друг другу. Считается наиболее покупаемым вариантом в строительной и бытовой сфере.
  • У. Профиль с плоскостями стенок, которые имеют уклон под некоторым градусом.
  • Л. Относится к специальной категории и обладает облегчённой конструкцией. Швеллер имеет пониженную прочность, но его цена является более привлекательной.
  • Э.Экономичный вариант с тонкими полками. При изготовлении расходуется существенно меньше металла, что положительно сказывается на стоимости швеллера.
  • С. К специальной категории относится швеллер, производство которой осуществлялось на заказ.

При необходимости купить швеллер в Москве, важно учитывать другие характеристики. В маркировке может присутствовать цифра

Она означает расстояние между противоположными поверхностями профиля. На основании представленных показателей требуется осуществлять выбор подходящего изделия. Если возникают сложности, наш сотрудник всегда готов провести консультацию и разъяснить непонятные моменты.

Цена швеллера в Москве

Стоимость доступного ассортимента у нашей компании несколько ниже, чем могут предложить конкуренты. Швеллер, цена за метр которого невысока, изготовлен в строгом соответствии с ГОСТом. При выборе швеллера необходимо учитывать сферу использования. Маркировка с алыми значениями (2-8) хорошо подходит для бытовой сферы и при сварке квадратных балок. Когда профиль имеет цифры от 10 до 12, они применяются в качестве армирующих элементов. Начиная с 12П допускается использовать изделие для нагруженных конструкций.

Появились вопросы? Позвоните нам по телефону +7 (495) 644-83-93 или закажите обратный звонок и получите ответы на любой вопрос! Менеджеры помогут вам выбрать правильный размер и объем металла для вашего строительства.

виды, номер, марка и размеры

Маркировка и обозначение швеллера в соответствии с ГОСТ 8240

Высота профиля швеллера примерно в 1,5-3,5 раза больше ширины. Форма его сечения обеспечивает ему высокие показатели жесткости. Это позволяет использовать данный вид проката в тяжелом машиностроении и строительстве, в основном, для изготовления ответственных металлоконструкций, в качестве несущих элементов перекрытия, каркасов зданий и сооружений. Кроме того, многие марки швеллеров применяют в автомобилестроении, вагоностроении, для изготовления опор, ограждений, ворот, в декоративных целях.

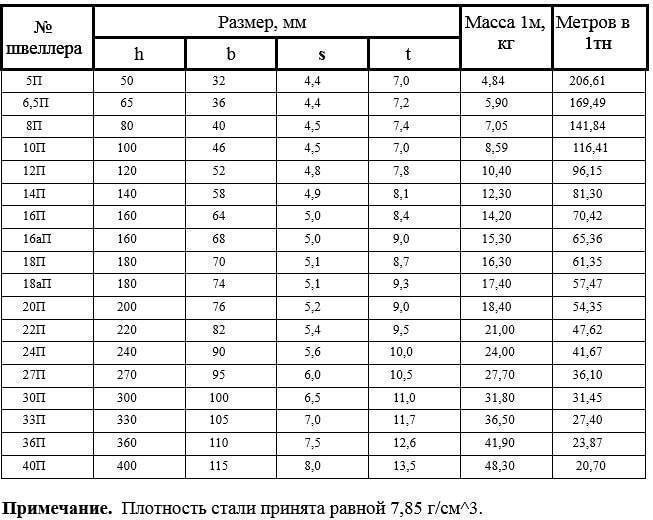

Геометрические параметры и размеры швеллеров серии П (с параллельными гранями) и серии У (с уклоном внутренних граней) совпадают, основное отличие только в радиусах закругления полок.

Ключевой параметр в маркировке и обозначении – высота. Номер швеллера = Высота в мм / 10, или, по-другому, равен высоте швеллера в см.

Номер швеллера Высота швеллера Ширина полки Толщина стенки Толщина полки
5П, 5У 50 32 4,4 7,0
6,5П, 6,5У 65 36 4,4 7,2
8П, 8У 80 40 4,5 7,4
10П, 10У 100 46 4,5 7,6
12П, 12У 120 52 4,8 7,8
14П, 14У 140 58 4,9 8,1
16П, 16У 160 64 5,0 8,4
18П, 18У 180 70 5,1 8,7
20П, 20У 200 76 5,2 9,0
22П, 22У 220 82 5,4 9,5
24П, 24У 240 90 5,6 10,0
27П, 27У 270 95 6,0 10,5
30П, 30У 300 100 6,5 11,0
40П, 40У 400 115 8,0 13,5

Виды швеллеров – классификация, стандарты

По способу производства швеллер подразделяется на гнутый и горячекатаный профиль. Гнутый профиль получается методом холодного профилирования из стальной листовой заготовки (штрипса). В свою очередь гнутый швеллер может быть равнополочным и неравнополочным.

ГОСТ 8278-83 регламентирует сортамент и предельные отклонения гнутого стального равнополочного швеллера. По требованиям данного документа размеры швеллера могут находиться в интервале от 25х26 до 410х65 толщиной от 2 до 20 мм. Длина гнутого профиля, который изготавливается из углеродистых, низколегированных сталей, может иметь значение от 3 до 12 м.

ГОСТ 8281-80 содержит сортамент и величину предельных отклонений гнутого стального неравнополочного швеллера, который изготавливается из марок обыкновенного качества и качественных углеродистых сталей, а также низколегированных марок. Размеры профиля согласно данному документу лежат в диапазоне от 32х22х12 до 300х80х40, толщиной от 2 до 10 мм. Мерная длина данного профиля имеет значение 4-11,8 метров.

ГОСТ 8240-97 содержит сортамент, классификацию и предельные отклонения размеров горячекатаного швеллера общего и специального назначения. Профиль данной групп может быть высотой 50 – 400 мм. Номер швеллера отражает высоту сечения, выраженную в сантиметрах. Согласно указанному стандарту поперечное сечение швеллера может иметь 2 типа профиля: 1) с уклоном граней (серии У и С), 2) с параллельными гранями (серии П, Э и Л). Ширина профиля соответствует ширине полки и может принимать значение 32-115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля.

Также существуют и узкоспециализированные виды швеллеров. Их форма и размеры регулируются соответствующими стандартами.

ГОСТ 21026-75 стандартизирует прокат с отогнутой полкой, которые используются для производства вагонеток. Они имеют всего 2 типоразмера СП-10 и СП-12. ГОСТ 5267.1-90 содержит размеры и справочные характеристики швеллеров горячекатаных для вагоностроения. Номер швеллера по требованиям данного стандарта может принимать значения от 8В до 30В-2. ГОСТ 5422-73 содержит размеры профилей горячекатаных, предназначенных для тракторов. Согласно стандарту профиль №5 – соответствует швеллеру 24Т, а профиль №6 – 18Т.

Как правильно расшифровать условное обозначение швеллера

Вид условного обозначения швеллера зависит от его типа (ГОСТ) и материала из которого он изготовлен. К примеру, швеллер 30П обычной точности прокатки В, выполненный из стали Ст3, четвертой категории, первой группы имеет следующее обозначение:

Швеллер 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88

Тот же профиль из стали 09Г2С повышенной точности прокатки, класса прочности 345 обозначается:

Швеллер 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89

Гнутый равнополочный швеллер размером 300х80х6 точности профилирования А (высокой), из штрипса повышенной Б точности прокатки, второй категории из стали Ст3сп обозначается:

Швеллер А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76

Как область использования зависит от размеров швеллера

Рассматриваемый вид металлопроката используется во многих сферах, благодаря своей прочности, стойкости, небольшому весу. Но разные габариты деталей относятся к конкретным областям или имеют специальное назначение.

Швеллер 8 – очень компактный, поэтому подходит для индивидуального строительства как бетонная перемычка. Он может являться частью основы для сооружения окон, дверей. Широкое распространение за счет универсальных размеров, прочности, имеет и деталь с цифровой маркировкой 10, выполненная горячей прокаткой.

Аналогично изготавливается швеллер 12. Его основное преимущество в том, что он отлично поддается сварке. Его применяют для усиления несущей способности конструкции, для армирования зданий. Профиль 14 выпускают на прокатных станках. Его высокая жесткость актуальная для несущих балок, перекрытий при высотном и вагонном строительстве.

Швеллер 16 горячего проката применим для возведения высоток и металлических мостовых опор. Габариты детали 18 дают возможность употребить его, как арматуру на высоких зданиях, в частях с высокой нагрузкой.

Профили 20-24 являются высокопрочными. Они необходимы для перегруженных построек, движущихся конструкций. К примеру, 24-й швеллер используется для строительства раздвигающихся мостов, кранов высокой подъемности.

Прежде чем выбирать металлопрокатную конструкцию, вспомните о существовании разных категорий профилей.

Зная решающие характеристики, выяснить марку швеллера и сырье для его производства по маркировке швеллера не трудно. На заводах-изготовителях прокат обозначается специальными инструментами.

2 Сортамент швеллера 24 и ГОСТы, по которым его изготовляют

Такие швеллеры производят по нескольким стандартам. Сортамент и требования к форме сечения, геометрическим параметрам, размерам, предельно допустимым отклонениям и удельный вес одного погонного метра указаны в ГОСТ 8240-97, 19425-74 и 5267.1-90. В зависимости от назначения швеллера руководствуются одним из этих стандартов.

Швеллер 24 производят только по ГОСТ 8240. Последний (согласно пояснениям этого стандарта об области его применения) распространяется на горячекатаные стальные швеллера общего, а также специального назначения, имеющие в зависимости от типоразмера высоту в диапазоне 50–400 мм и полки шириной – 32–115 мм.

При производстве изделий, которые изготавливают по ГОСТ 8240, в зависимости от их назначения и условий применения используют также один из следующих стандартов:

  • ГОСТ 535-2005 – распространяется на прокат (фасонный и сортовой) специального, а также общего назначения, из углеродистых стальных сплавов обычного качества;
  • ГОСТ 19281-89 – для всех видов проката из стальных сплавов повышенной прочности (низколегированных);
  • ГОСТ Р 55374-2012 – распространяется на некоторые виды горячекатаного проката, в том числе фасонный, из легированных конструкционных стальных сплавов и предназначенного для использования в мостостроении;
  • ГОСТ Р 52927-2015 – на прокат из стальных сплавов высокой, повышенной и нормальной прочности и предназначенный для строительства речных и морских судов, причалов, понтонов, нефтегазодобывающих платформ и иных сварных конструкций.

Производство изделий по ГОСТ 8240

В этих стандартах приведены технические условия к изготовлению соответствующего проката (в том числе швеллеров), содержащие требования к прочности и другим параметрам, классификацию по ним, перечень используемых марок стали и их химический состав, а также иные характеристики готового изделия.

Согласно ГОСТ 8240 вся продукция, изготовляемая по нему, делится на несколько видов. По форме полок в поперечном сечении на изделия:

  1. С полками, имеющими с внутренней стороны профиля наклонную грань.
  2. С полками, внутренняя и внешняя грани которых параллельны.

По размерам и форме поперечного сечения делят на следующие серии швеллеров:

  • У – с полками 1-го типа;
  • П – с полками 2-го типа;
  • Э – экономичные с полками 2-го типа;
  • Л – легкой серии с полками 2-го типа;
  • С – специальные с полками 1-го типа.

Горячекатаный швеллер 16: технические характеристики и области применения

Металлопродукция этой группы производится в соответствии с ГОСТом 8240-97. Различают разновидности: с уклоном внутренних граней полок («У») и параллельными гранями («П»), в нормальном и усиленном вариантах. В маркировке усиленная продукция имеет индекс «а». С уклоном внутренних граней в диапазоне 6-10% выпускают также специальную серию («С»), а с параллельными внутренними гранями – легкую («Л») и экономичную («Э»).

Таблица размеров горячекатаного швеллера 16 серий «У», «С», «П», «Л», «Э» и весов 1 м

ТипВысота стенки, h, ммШирина полки, b, ммТолщина стенки, s, ммТолщина полки, t, ммРадиус кривизны, R, ммРадиус закругления полки, r, ммМасса, кг
16У160,064,05,08,48,53,514,2
16аУ160,068,05,09,08,53,515,3
16С160,063,06,510,010,05,017,53
16аС160,065,08,510,010,05,019,74
16П160,064,05,08,48,55,014,2
16аП160,068,05,09,08,55,015,3
16Л160,035,03,45,38,07,1
16Э160,064,04,78,411,03,514,01

Способом горячей прокатки при температурах, которые превышают порог рекристаллизации стали, производят изделия с высокими прочностными характеристиками. Визуальное отличие горячекатаных профильных металлоизделий – четкие наружные углы, у гнутых аналогов они слегка скруглены.
Швеллер 16 из углеродистых сталей обыкновенного качества применяется в строительстве. В том числе он востребован в регионах с высокой сейсмической активностью или при сооружении объектов, эксплуатация которых связана с вибрационными нагрузками.

Основные области применения:

  • каркасное строительство (в качестве основного элемента каркасов небольших сооружений или дополнительного при возведении крупногабаритных строений);
  • изготовление маршевых и винтовых лестниц;
  • армирование фундаментов;
  • устройство ростверка свайного или свайно-винтового фундаментов;
  • создание опор для объектов наружной рекламы.

Если при монтаже конструкции важным фактором является хорошее сопряжение швеллера с другими элементами по внутренней поверхности, то используют металлоизделия с параллельными внутренними гранями полок.

Для эксплуатации в условиях повышенных нагрузок и в районах с холодным климатом востребован горячекатаный швеллер, изготовленный из низколегированных сталей, содержащих повышенное количество марганца, например 09Г2С.

Классификация

Разновидности швеллера зависят от нескольких критериев. В частности, продукция подразделяется на такие группы:

  • По технологии изготовления. В этом направлении выделяются две категории: гнутые и горячего проката. Отличия между изделиями заключаются в следующем: горячекатаные швеллеры имеют прямой или острый угол между поперечной балкой и вертикальными гранями, гнутые – имеют изгиб округлой формы. К этой категории можно выделить сварные конструкции, выполненные из двух сваренных уголков и H-образные, получившие название двутаврового швеллера.
  • Точность проката. Здесь существуют три группы: А, Б, В, обозначающие высокую, повышенную и обычную точность соответственно.
  • Прочность. Этот критерий определяет устойчивость изделия к динамическим нагрузкам. В частности, на рынке имеются изделия обычной и повышенной прочности.

Кроме этого, швеллеры разделяются на размерные группы, где определяющими критериями являются длина и ширина изделия.

1 Основные сведения о размерах и весе, а также ГОСТы гнутых швеллеров

Как замечено выше, стальные гнутые швеллеры производят равнополочными (с полками равной ширины) и неравнополочными. Первый вид этого проката изготавливают по ГОСТ 8278-83, а второй – по ГОСТ 8281-80. В этих стандартах приводится сортамент, номинальные размеры, площадь сечения (поперечного), удельная масса (вес 1-го погонного метра), а также допустимые отклонения от их значений и ряд требований относительно внешнего вида и качества изготовления соответственно равнополочных и неравнополочных швеллерных профилей, получаемых методом гибки.

Стальной гнутый швеллер

Кроме того, производство обоих этих видов металлопроката регламентируется ГОСТ 11474-76, в котором приводятся технические требования ко всем гнутым стальным профилям, указанных в нем, в том числе к швеллерам. И в стандарте 11474 еще перечислены марки стали, используемые для производства гнутых изделий. Согласно ГОСТу 8278 и 8281, гнутую швеллерную продукцию производят из рулонной стали трех видов по химическому составу:

  • углеродистую, которую характеризуют как обладающую обыкновенным качеством;
  • углеродистую, которую характеризуют как конструкционную качественную;
  • низколегированную.

Неравнополочный швеллерный прокат изготавливают только из горячекатаного стального рулонного проката, а равнополочный – еще и из холоднокатаного. Согласно этим стандартам, оба вида гнутых швеллеров по точности профилирования (раскроя заготовки и последующей ее гибки) производят следующих классов: А – соответствует высокой точности; Б – соответствует повышенной; В – обычной. Помимо этого, согласно стандартам 8278 и 8281, гнутая швеллерная продукция подразделяется еще и по виду применяемой для их изготовления стали. Это следующие 2 типа швеллеров:

  • производимые из углеродистой кипящей, а также полуспокойной стали;
  • производимые из углеродистой спокойной либо низколегированной.

Неравнополочный швеллерный

Для каждого из данных 2 видов швеллеров в стандартах 8278 и 8281 приводится отдельный сортамент типоразмеров. А продукция первого и второго типа, имеющая одинаковые размеры по толщине, высоте и ширине полок профиля, отличается радиусом закругления изгиба. То есть на участке сечения, где полки переходят в основную стенку швеллера. Например, у равнополочного швеллера 160x80x4 из углеродистой кипящей, а также полуспокойной рулонной стали радиус закругления – 6 мм, а у профиля такого же типоразмера, но из низколегированной либо спокойной углеродистой – 10 мм.

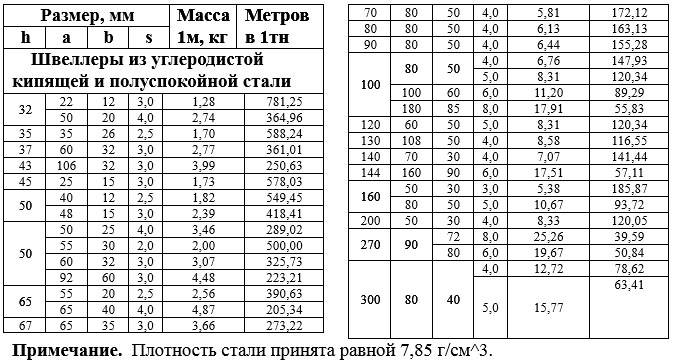

Соответственно, в конце статьи приведены номинальные размеры и вес одного метра гнутых швеллерных изделий всех типоразмеров обоих ГОСТов и типов по применяемым для их производства стальным сплавам:

  • в Табл.1 – даны сведения для равнополочных швеллеров стандарта 8278, изготовляемых из кипящих и полуспокойных углеродистых сталей;
  • в Табл. 2 – для равнополочных швеллеров стандарта 8278, изготовляемых из низколегированных и спокойных углеродистых;
  • в Табл. 3 – для неравнополочных швеллеров стандарта 8281, изготовляемых из кипящих и полуспокойных углеродистых;
  • в Табл. 4 – для неравнополочных швеллеров стандарта 8281, изготовляемых из низколегированных и спокойных углеродистых.

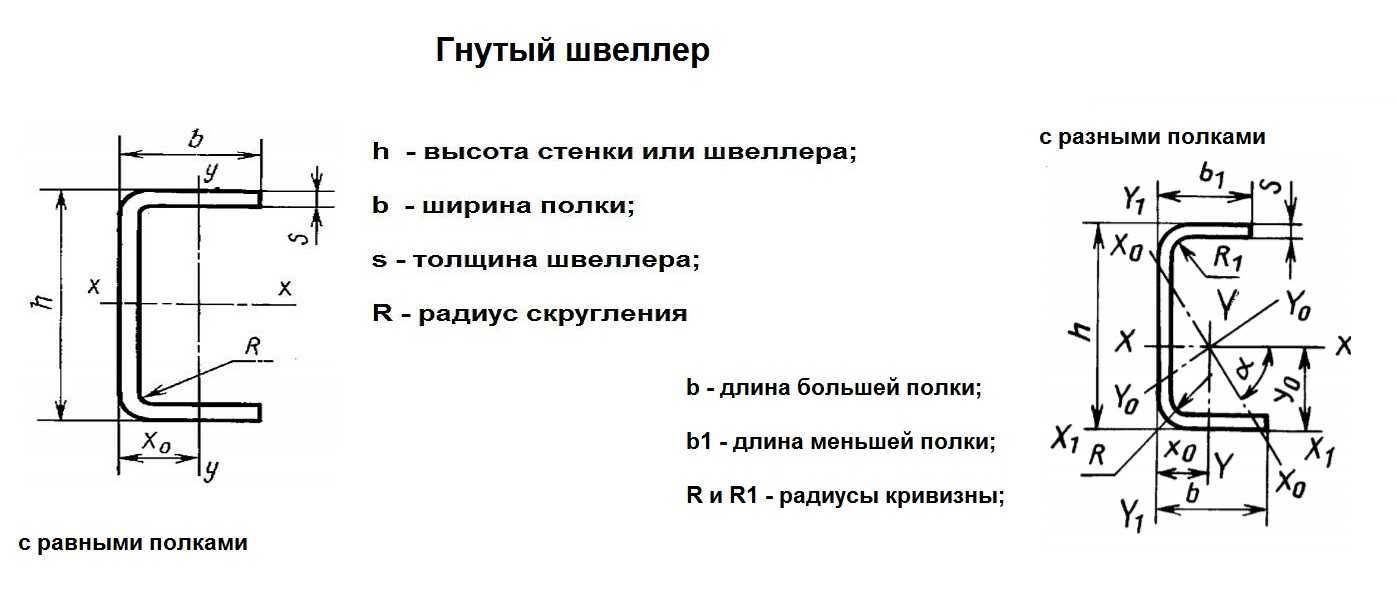

Указанные в таблицах размеры имеют следующее обозначение. Высота профиля (его стенки) – h. Ширина обоих полок равнополочных изделий – b. В случае неравнополочного швеллера ширина большей полки тоже обозначается b, а меньшей – B1. Толщина профиля – S. Радиус закругления на изгибе у равнополочных изделий – R. У неравнополочных швеллеров литерой R обозначается радиус между стенкой и большей полкой. А радиус кривизны между стенкой и меньшей полкой обозначается R1. Но этот размер не указан в ГОСТ 8281 и таблицах, приведенных в конце статьи. Однако этим стандартом регламентируется расчет данной величины: R1 = R + 2 (мм). Все радиусы закругления указаны для внутренней стороны швеллерной продукции.

Согласно ГОСТу 8281 и 8278, по требованию заказчика допускается производство гнутых швеллерных изделий с меньшими, чем в таблицах, радиусами кривизны. Соответственно и масса их одного метра будет отличаться от табличных значений. Удельный вес в таблицах – теоретический. То есть получен расчетным путем для швеллерной продукции с номинальными размерами, указанными в этих таблицах, и когда при вычислениях плотность стали бралась равной среднему значению в 7850 кг/м3 (в этих стандартах указана эквивалентная плотность 7,85 г/см3).

Справочные весовые величины швеллера

Справочная величина одного погонного метра горячекатаного швеллера рядовой серии с гранями параллельного типа рассчитывается по таблице минимального размера без учета допуска ширины, толщины, длины изделия и уклона полок. Производство продукции осуществляется из стали плотностью 7,85 г/см3, отклонение веса от расчетных показателей более 6% не допускается условиями ГОСТа.

По условиям государственного стандарта 8240−97 горячекатаный швеллер производится в нескольких вариантах исполнения:

  • «У» — с уклоном внутренней грани полок;
  • «П» — с параллельной гранью полок;
  • «Э» — экономичные, с параллельной гранью полок;
  • «Л» — легкая серия с параллельной гранью полок;
  • Специальный.

Горячекатаный швеллер 20 ГОСТ 8240 −89 «П» и «С» под заказ изготавливается утяжеленным, готовое изделие маркируется литерой «а». Прокат поставляется в продажу мерной, немерной и кратной мерной длины не короче 3 м и не длиннее 12 м. По условиям стандарта в изделиях мерной длины допускается отклонение до +10 см, в меньшую сторону — не допускается. Срок изготовления утяжеленного, экономичного и легкого фасонного проката зависит от рабочего графика завода и объема поставки, но не более 30 дней.

Марки стали для фасонного проката

Изготовление фасонного металлопроката горячекатаным способом осуществляется из углеродистой стали 5 категории Ст. 3сп/пс ГОСТ 380–2005 , низколегированной стали 09Г2С, 17Г1С, 10ХСНД или 15ХСНД (ГОСТ 19281−89), а также антикоррозийной 10ХСНД или 15ХСНД. Характеристики сплава помогают снизить вес нагружаемых металлоконструкций, сохранить свойства в течение всего срока эксплуатации. При небольшом весе гнутая сортовая сталь устойчива к деформации, прогибам, кручению.

Классификация, размеры и поперечное сечение

Все рабочие характеристики сортамента 8240−89 регламентируются ТУ и требованиями стандарта. По данным габаритных размеров, номинальной массы и размеров поперечного сечения можно рассчитать вес конструкции, выбрать фасонный прокат равнополочного и не равнополочного типа. Для каркасов облегченного типа используется устойчивый к атмосферным и климатическим факторам гнутый алюминиевый швеллер.

Масса швеллера 20

Перед выбором фасонного швеллера 20, изготовленного по условиям государственного стандарта, необходимо произвести расчет характеристик будущей конструкции. Специалисты, занятые в сфере производственного цикла с помощью таблицы помогут подобрать фасонный металлопрокат нужной марки стали, конфигурации, оптимального размера и допустимой нагрузки. Под заказ продукция может изготавливаться по индивидуальным чертежам.

При весе 18,4 кг одного метра швеллер идеально подходит для сооружения навесов, павильонов, терминалов, рельсов для подъемных кранов, перекрытий производственного цеха, мостов, эстакад. Продукция поставляется партиями по 60 т, связками, пачками или поштучно. Изделия оснащаются Сертификатом качества и бирками с информацией о размерных параметрах изделия, номере партии, количестве единиц в пачке и ее весе. Доставка продукции осуществляется автотранспортом, вагонами и в длинномерных контейнерах.

Размеры швеллеров

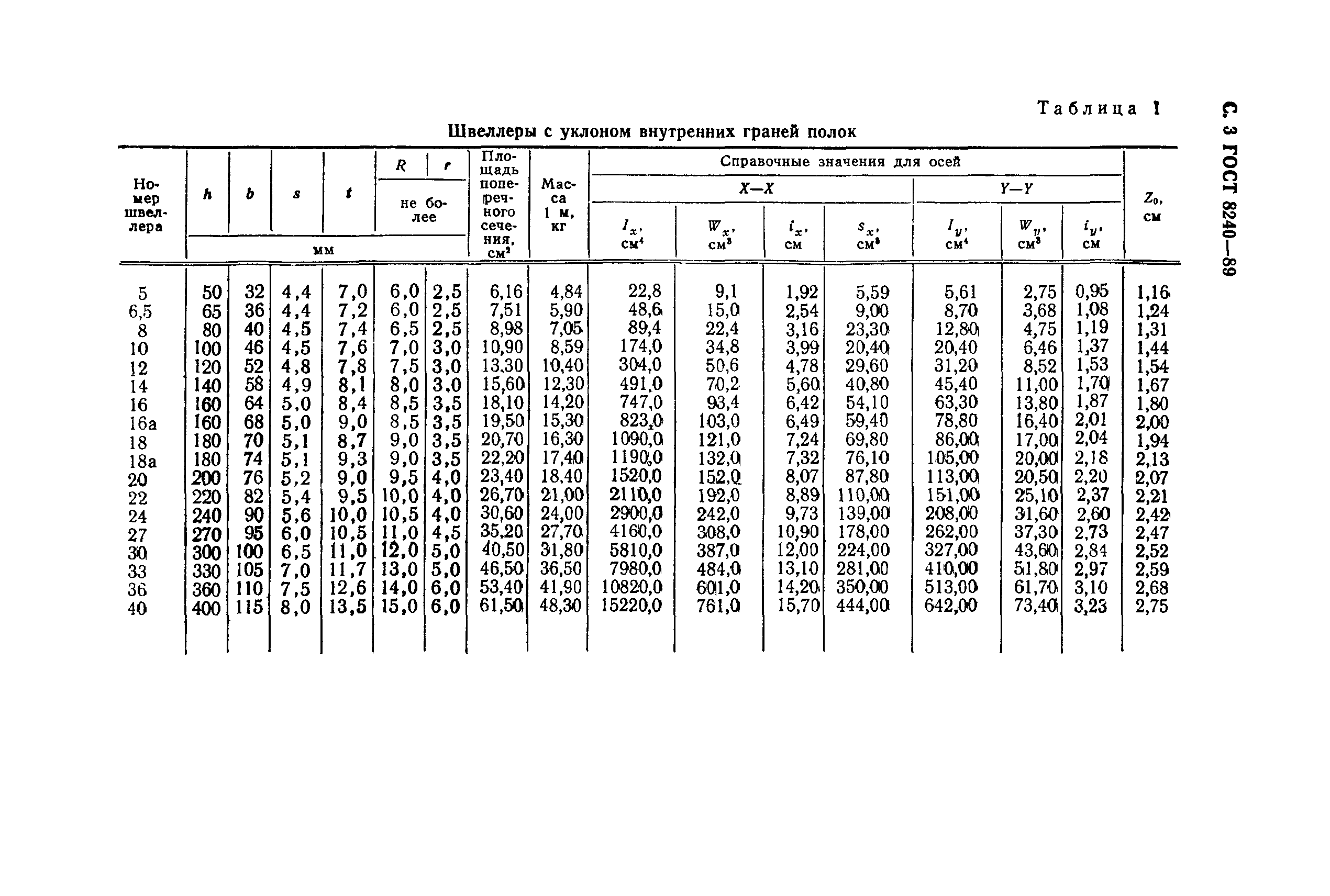

В таблице ниже приведены параметры швеллеров (У) с уклонными гранями. В этой таблице также указаны параметры швеллеров (П) с параллельными стенками.

Однако не все швеллера могут иметь фиксированные размеры, некоторые бывают и не стандартных размеров, так как покупатель сам может указать желаемые размеры.

Следовательно, швеллер из стали- применяется специально для повышения прочности и устойчивости конструкции здания. Основную нагрузку приходящуюся на ось принимает на себя именно швеллера, распределяя равномерно по всей поверхности. За счет этого конструкции придается повышенная жесткость и прочность возведенной конструкции на местах изгиба.
