Как правильно развести водопровод в квартире

Последовательность работ

Инструкция по коллекторной разводке труб представляет собой поэтапный план действий:

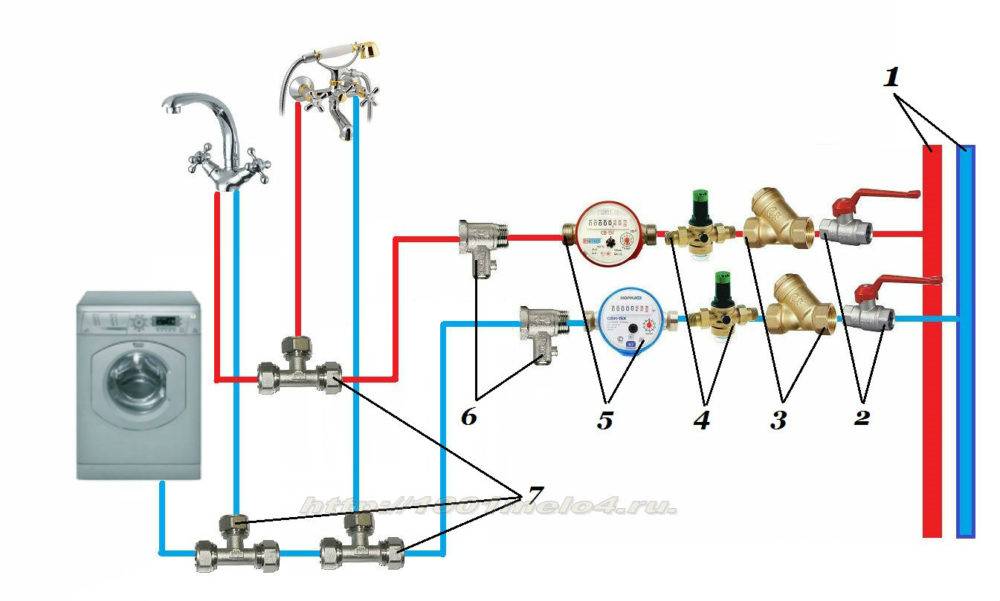

• Сначала перекройте воды в здании, в квартире (доме).
• Устанавливаем шаровые краны – аварийные при входе на магистральных стояках. Не забудьте о профилактики протечек – о кранах отключения.
• Фильтры грубой очистки.
• Счетчики ГВС и ХВС, в соответствии с планом-чертежом.
• Осуществляем монтаж редукторов. Они позволяют предотвратить повреждения системы, если вдруг возникнет перепад давления. Редукторы устанавливают, если в стояке давление слишком высокое (выше пропускной способности других устройств, сантехнических). Чтобы излишки не сливались в канализационную систему, следует на данном этапе соорудить специальный сток.

Манометр установите вертикально. Вмонтируйте отсекающие краны. Проследите, чтобы стрелка прибора правильно отображала направление воды.

• Коллектор – должен оказаться на своем месте. Максимально в них предусмотрено 4-е вывода. Если нужно больше, следует приобрести ещё один коллектор.

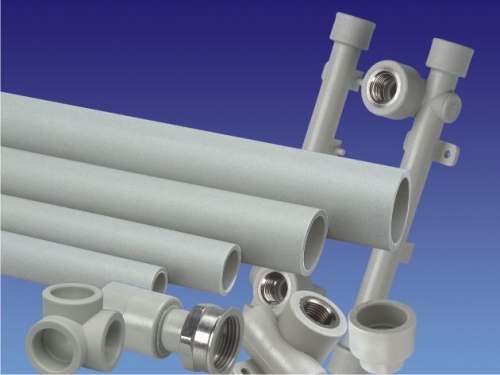

• Прокладываем трубы. Многие рекомендуют пластиковые трубы, их легче устанавливать без помощи профессионалов. Но не всегда они являются удачным вариантом. Например, в старых домах, как мы отмечали в данной статье, если выбрать недорогую модель, можно об этом очень быстро пожалеть.

Скрытый монтаж труб

Монтаж осуществляется так:

1. при необходимости трубы нарезают по размеру;
2. сваривают в соединения.

Осуществляем проверку системы. Потребуется для этой цели помощник. Перекройте подачу воды, если обнаружите протечку из-за некачественной сборки элементов системы.

Если указанная технология монтажа была соблюдена в точности по индивидуальной схеме, проблем с водопроводом у вас долго не возникнет.

Способы прокладки труб

узел водоснабжения в квартире

Разводку воды в квартире можно сделать своими руками, оставив ее открытой, или замуровать в штробах. Первый способ менее затратный по времени и стоимости – подходят трубы из любого материала, для крепления к стенам используют простые клипсы, а стыки всегда доступны для обслуживания.

Но открытые участки трубопровода могут портить дизайн, поэтому часто их прячут в стены или полы. Скрытая прокладка имеет ряд условий, которые влияют на выбор труб. Они должны быть с невысоким коэффициентом теплового расширения, либо иметь возможность свободно деформироваться при нагревании.

Нужно обеспечивать свободный доступ к стыкам для профилактического осмотра и ремонта, замены сантехники. Практичнее всего замуровывать трубы без стыков.

Убедиться в том, что трубы допустимо прокладывать скрытым способом, нужно перед покупкой, изучив приложенный сертификат.

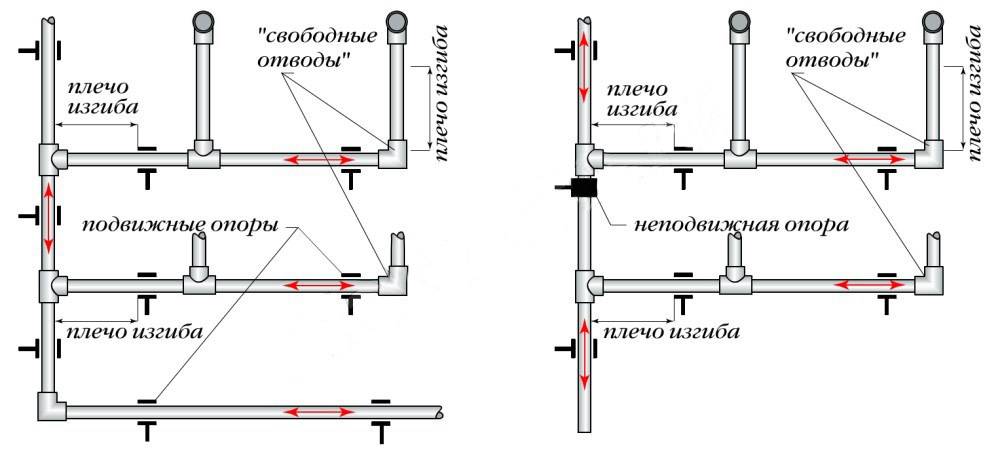

Лучше всего помещать в стены армированные изделия, имеющие коэффициент расширения в 5 раз меньший, чем неармированные. Дополнительно их помещают в защитные чехлы или сантехнические гофры. Так компенсируются температурные деформации на ветках ГВС и предотвращается появление конденсата на участках ХВС.

Составление проекта

Перед тем, как приступить к активным действиям, необходимо тщательно распланировать свою работу, определить этапы ее выполнения и составить схему канализационной разводки ванной комнаты. Выполнение работы наугад часто приводит к досадной необходимости переделывать все из-за неучтенных мелочей. Надо не просто запланировать ход работ и рассчитать количество необходимых компонентов, но и максимально спрятать разводку, удалить ее из поля зрения, чтобы можно было сделать качественную отделку помещения.

Самый простой вариант — это канализация в ванной обычной типовой квартиры (например, хрущевки). Гораздо сложнее бывает проектирование системы в частном доме, особенно, если он двух-трехэтажный, а конфигурация и расположение комнат имеют нестандартный вид. В любом случае необходимо начертить план помещения в масштабе, отметить места, где будет находиться ванна, раковина, возможно — унитаз или иные сантехнические устройства. Необходимо учесть, что разводка канализации в ванной комнате чаще всего совмещена с системой на кухне и в санузле (если он раздельный с ванной). Это вызвано необходимостью подключения всех линий к общему стояку, что проще всего выполнить путем последовательной установки всех приборов на единой горизонтальной проводке

Важно определить тип установки, надо прятать трубы в стену, или нет

После составления схемы надо подсчитать, какие понадобятся материалы и сколько их будет. Составление спецификации поможет приобрести все необходимое за один раз и не бегать в магазин за каждой мелкой деталью.

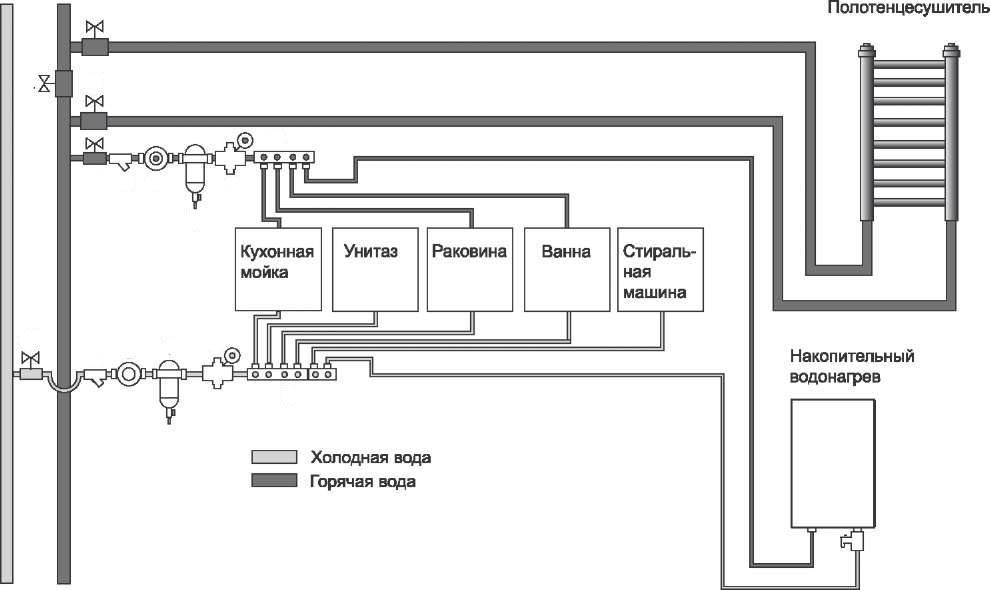

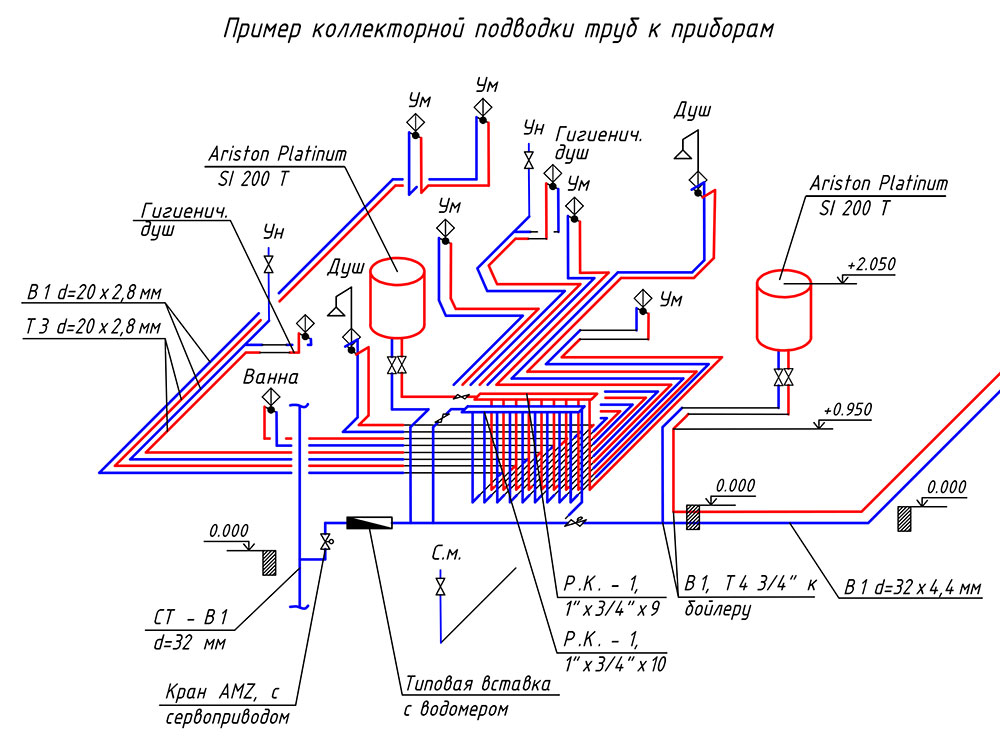

Коллекторная схема

Используется чаще, поскольку количество небольших офисов и квартир-студий, однокомнатных в процентном соотношении к прочим видам жилых и нежилых помещений ничтожно мало.

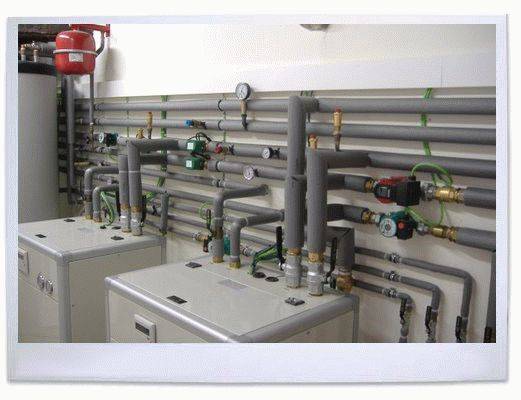

Коллектор водоснабжения

Получила свое название из-за распределителя – коллектора. Представляет собой соединительный элемент, из которого выходят несколько линий. Именно он разводит общий поток по отдельным трубам. Больше применяется в загородном доме, в крупных коммерческих объектах, в элитном жилье, в новостройке.

Благодаря коллекторам вода равномерно распределяется по всем линиям и обеспечивается одинаковое давление в системе.

Схема подразумевает выбор оптимального месторасположения коллектора, учитывая удобство для использования. В коллекторах есть (но не во всех) краны перекрытия, они блокируют воду на определенных линиях трубопровода в системе. К ним должен быть свободный доступ.

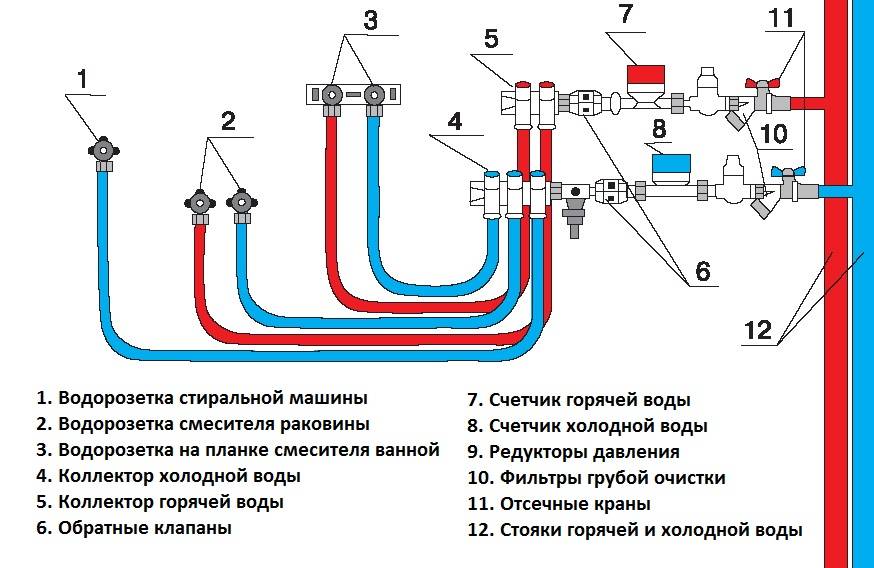

Коллекторная схема имеет вариации. Но традиционное её исполнение выглядит так: две линии, одна из которых подает горячую воду, другая холодную. В неё входит:

• шаровые краны;
• аварийный шаровой кран на ГВС и такой же на ХВС;
• фильтры тонкой и грубой очистки;
• счетчик;
• редуктор давления;
• и, конечно, сам коллектор.

Преимуществ коллекторной разводки масса:

• надежность;
• возможность проводить работы, профилактику, отключив одну из линий без ущерба для других;
• равномерный напор;
• возможность установить (заранее продумать) индивидуальную фильтрующую систему.

Монтаж коллектора и водопроводных труб

Обычно подобные аппараты имеют всего четыре вывода. Именно поэтому, чтобы подключить значительное количество устройств одновременно, потребуется сразу несколько таких устройств.

При этом стоит установить для каждого прибора отдельный шаровой кран, чтобы при отключении одного, остальные могли работать в прежнем режиме.

Предварительно нарезав трубы подходящего размера, по составленной схеме разводки можно приступать к их монтажу. Все соединения свариваются специальным «паяльником», весьма простым в использовании.

После этого система тестируется на наличие протечек и бракованных участков и при обнаружении таковых, стоит перекрыть воду и переделать конкретный участок. Если все нормально, то можно начинать её использовать.

Смотрите видео, в котором специалист подробно раскрывает важные моменты, возникающие при монтаже коллекторной разводки труб водоснабжения в квартире:

Как правильно выбрать диаметр труб для водопровода

Задаваясь вопросом, как сделать водопровод в квартире, следует понимать значение диаметров используемых труб. Если вы думаете, что его монтаж можно выполнить исключительно трубой одного диаметра, то вы глубоко ошибаетесь – это устаревший и показавший себя с отрицательной стороны подход к делу.

Для начала рассмотрим последовательную водопроводную схему. Трубы одного диаметра в этой схеме можно использовать только в том случае, когда водопровод берет свое начало от стояков, и то, если расстояние между сантехническими приборами небольшое. И в этом случае лучшим вариантом будет прокладка магистрали большим диаметром (3/4″), а подводки к потребителю, включая последнего, меньшим диаметром (1/2″). Если имеется водонагреватель, то холодный трубопровод прокладывается к нему трубами, диаметр которых такой же, как и у магистралей.

Это же можно сказать и про коллекторную схему монтажа водопровода – любые водонагреватели должны подключаться трубами большого диаметра. Только так можно избавиться от недостатка давления в трубах при использовании нескольких потребителей одновременно.

Монтаж водопровода – как выбрать диаметр труб

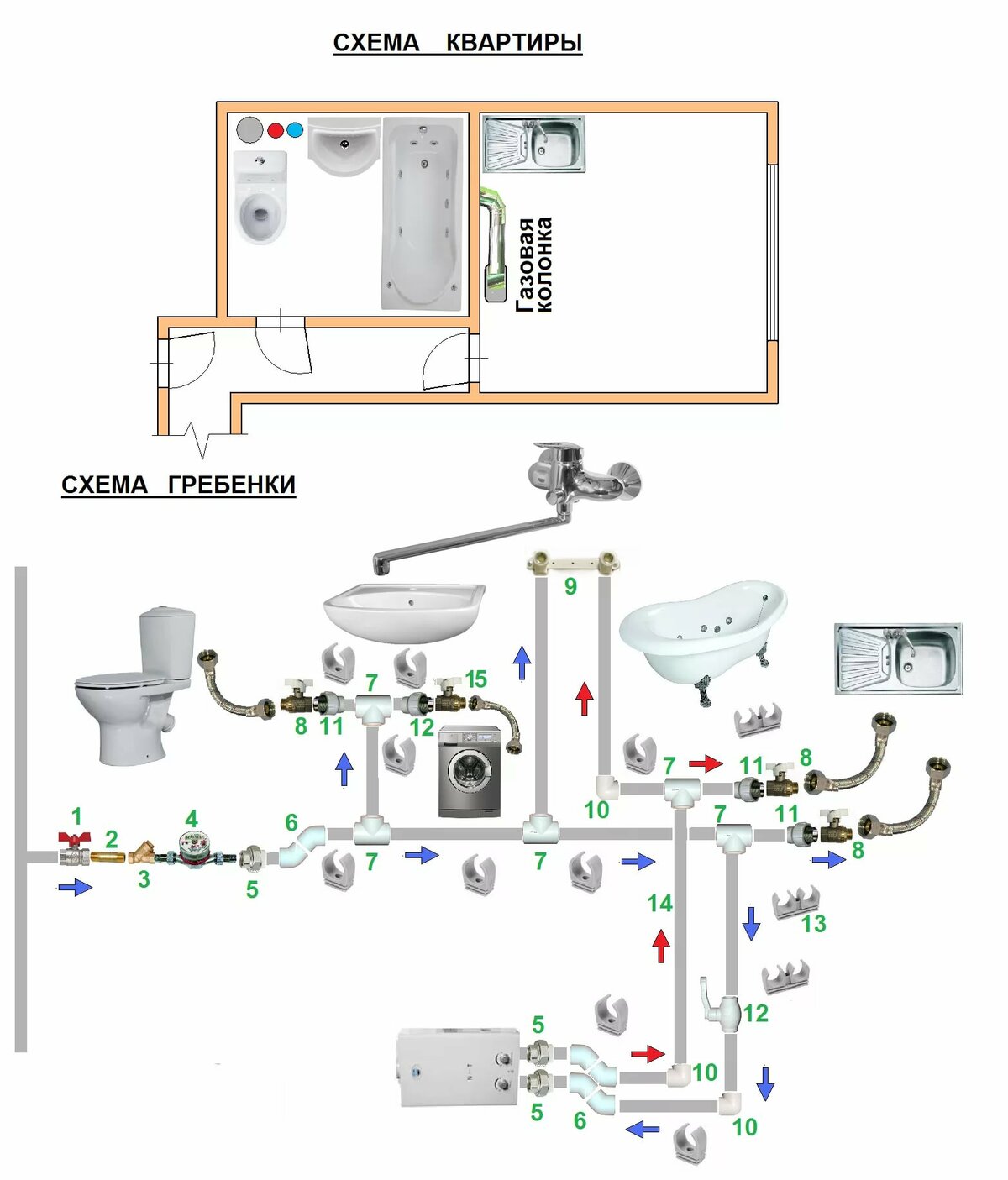

Как провести водопровод: выбор схемы

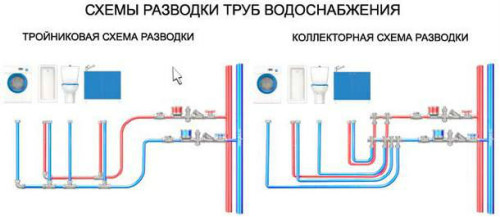

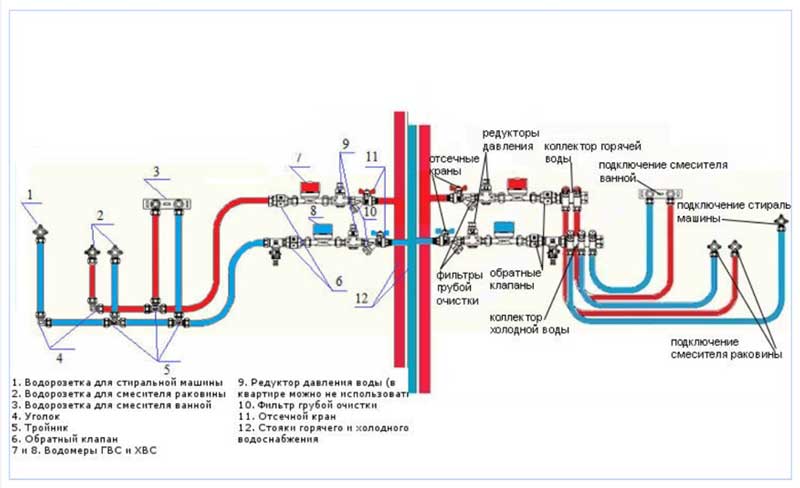

Разводка труб водопровода может быть выполнена одним из двух способов.

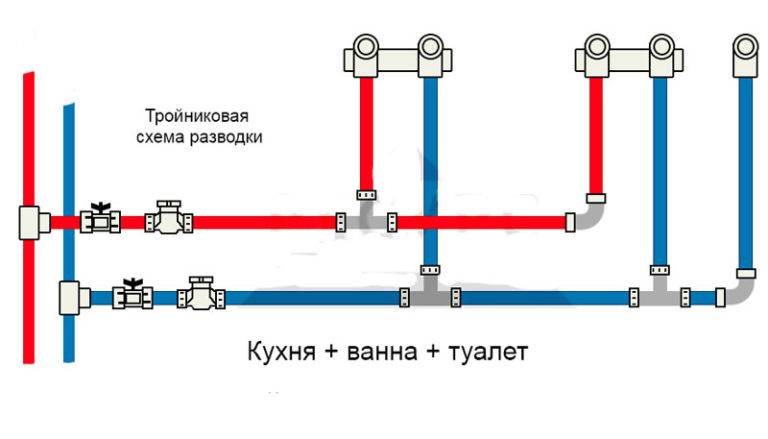

1. Тройниковый способ заключается в последовательном присоединении всех сантехнических приборов. На одной магистральной трубе в определенных местах монтируют тройники для устройства ответвлений к бытовым устройствам. Такой способ требует меньших затрат, но имеет недостаток – давление воды в крайних точках снижается при подключении других потребителей.
2. Коллекторный способ реализуется путем подключения нескольких труб с потребителями к общему распределительному устройству – коллектору. Способ позволяет оптимально отрегулировать давление во всей системе и выполнить частичный ремонт без отключения всех потребителей. Для монтажа коллекторной системы водопровода потребуется большее количество труб.

На схеме разводки должны быть указаны следующие детали:

• размеры санузла;
• диаметр и длина участков труб, использованных при монтаже;
• точные места установки сантехнических приборов и их размеры;
• места установки запорной арматуры (кранов), фильтров и счетчиков.

Для того чтобы потратить оптимальное количество материалов, рекомендуется использовать следующие приемы.

1. Коллектор следует располагать между крайними точками подключения сантехнических приборов: это уменьшит расход труб.
2. Для подключения нескольких потребителей к одной магистрали удобно использовать тройники. Их применение также уменьшает расход труб.

Схема разводки необходима еще и для того, чтобы правильно подсчитать необходимое количество труб и фитингов. Трубы следует закупать с некоторым запасом (10-15%).

Проектирование

Без проекта прокладка труб обойдется дороже, займет больше времени, чревата ошибками при производстве работ. В проекте должны быть учтены следующие факторы:

• планировка внутреннего пространства;
• количество сантехнических приборов;
• схема разводки труб;
• количество сантехнического оборудования на линиях ХВС/ГВС;
• наличие, месторасположение водонагревателя, полотенцесушителя, водяного теплого пола;
• материал труб, способ их соединения;
• дизайн, качество интерьера санузла.

В квартирах типовых многоэтажных домов существует несколько вариантов планировки санузлов:

• совмещенный возле кухни;

  Схема коммуникаций с одним стояком для кухни и санузла.

• совмещенный отдельно от кухни;

  Совмещенный санузел с независимым стояком.

• раздельный возле кухни;

  Раздельный санузел с общим стояком.

• раздельный отдельно от кухни.

  В раздельном санузле стояки обычно проходят внутри туалета, заводятся в ванную через стену.

В первом и третьем случае трубы меняются и в ванной, и в туалете, и на кухне. В четвертом варианте стояки ХВС/ГВС, канализации обычно проходят в туалете, и лишь оттуда коммуникации заводятся в ванную комнату. Второй вариант самый удобный для капитального ремонта – все стояки внутри совмещенного санузла.

В совмещенном санузле все трубы собраны внутри одной комнаты.

Затем необходимо учесть количество сантехнических приборов внутри помещения:

• ванная комната – умывальник, ванна и/или душевая кабинка, стиральная машина;
• совмещенный санузел – к вышеперечисленному добавляется унитаз, биде.

Внутри совмещенного санузла сантехнических приборов помещается больше. Кроме того, в ванной может размещаться проточный или накопительный водонагреватель, а под напольным покрытием часто прокладываются контуры водяного теплого пола.

Полотенцесушитель в санузле выполняет функцию обогрева комнаты. Этот прибор может подключаться к системе центрального отопления отдельным стояком, или к системе горячего водоснабжения.

Даже в небольшой комнате под умывальником внутри ванной комнаты может стоять стиральная машинка.

Подробнее: Основы правильного монтажа проводки в ванной.

Способы прокладки труб

узел водоснабжения в квартире

Разводку воды в квартире можно сделать своими руками, оставив ее открытой, или замуровать в штробах. Первый способ менее затратный по времени и стоимости – подходят трубы из любого материала, для крепления к стенам используют простые клипсы, а стыки всегда доступны для обслуживания.

Но открытые участки трубопровода могут портить дизайн, поэтому часто их прячут в стены или полы. Скрытая прокладка имеет ряд условий, которые влияют на выбор труб. Они должны быть с невысоким коэффициентом теплового расширения, либо иметь возможность свободно деформироваться при нагревании.

Нужно обеспечивать свободный доступ к стыкам для профилактического осмотра и ремонта, замены сантехники. Практичнее всего замуровывать трубы без стыков.

Убедиться в том, что трубы допустимо прокладывать скрытым способом, нужно перед покупкой, изучив приложенный сертификат.

Лучше всего помещать в стены армированные изделия, имеющие коэффициент расширения в 5 раз меньший, чем неармированные. Дополнительно их помещают в защитные чехлы или сантехнические гофры. Так компенсируются температурные деформации на ветках ГВС и предотвращается появление конденсата на участках ХВС.

Необходимое оборудование

Типичная сантехническая разводка состоит из ряда обязательных элементов, необходимых для нормальной работы коммуникаций. Большинство из них располагается в сантехническом шкафу, который, в свою очередь, монтируется рядом с участком ввода магистралей.

Стандартное устройство водопровода в квартире включает следующий перечень необходимых элементов:

• Коренную запорную арматуру — используется для отделения сетей от обще домовых. Элемент выполняет две задачи — открытие и перекрытие потока воды. В большинстве случаев достаточно обычного шарового крана от проверенного производителя.
• Регулирующие устройства — редукторы давления, а так же обратные клапаны. Задача первых заключается в ограничении давления локальной сети и защите от гидравлических ударов.
  Обратные клапаны используются для задания направления потока воды. Устройство препятствует сливу жидкости в магистраль, а так же прекращению ее подачи.
• Коллекторы распределители — любая коллекторная система водоснабжения частного дома содержит данный элемент. Конструктивно модели отличаются по количеству отводов (минимум 2) и диаметру патрубков.
• Блоки фильтрации — включают фильтры грубой и тонкой очистки, а так же гидромагнитную систему (переводит часть примесей из воды в коллоидные взвеси).
• Приборы учета — конкретная модель и способ установки согласовываются с управляющей компанией. Счетчики в зависимости от типа изготавливаются с универсальным или горизонтальным монтажом.
• Манометры — рекомендуется устанавливать на вводе и после фильтров. По скачкам давления может диагностироваться износ сеток или картриджей.
• Соединительная арматура — успешная прокладка труб водоснабжения в квартире требует опыта и предварительных расчетов.

Дополнительно может монтироваться аварийное оборудование для защиты от протечек. Подобное оборудование выполняется либо с механическим, либо с электромеханическим приводом.

Преимущества и недостатки совмещенного и раздельного санузла

Преимущества и недостатки совмещенного и раздельного санузла.

В зависимости от планировочных решений и размера квартиры предусматривают 2 типа санитарно-гигиенических конструкций:

1. Раздельный санитарный блок — ванная комната и туалет.
2. Совмещенный санузел.

Изолированные службы для семьи из 2-3 человек разного возраста — наилучший вариант зонирования квартиры. Отсутствие очереди и посторонних запахов при пользовании ванной комнатой, возможность уединения — это те преимущества, которые получает владелец такой планировки.

Увеличение пространства предполагает реализацию смелых дизайнерских идей и размещение не совсем привычного для жильцов квартиры оборудования: ванна с гидромассажем, дополнительное освещение, шкаф для туалетных принадлежностей, спаренный умывальник и пр.

При совмещении служб удачно решается вопрос экономии денежных средств, т. к. дверь туалета и перегородка между блоками становятся лишними. Из недостатков такой перепланировки — преимущества раздельных санузлов.

Преимущества и недостатки

Сначала нужно поговорить о недостатках коллекторной системы. Почему же не во всех квартирах устанавливается коллекторная разводка водопроводных труб? Тут ответ довольно простой: приходится тратить много средств на создание системы. Работ предстоит выполнить намного больше, чем при создании тройниковой системы.

Так, для запитывания умывальника и унитаза, например, понадобится при тройниковой разводке пять метров труб, а при коллекторной разводке – девять метров труб. Кроме того, специальная запорная арматура для коллекторной разводки стоит дорого.

Если ремонт в квартире не связан с глобальной заменой водопроводных труб, то ощущается разница между одной трубой на стене и шестью трубами.

Потому чаще всего коллекторную систему создают тогда, когда меняется весь водопровод и есть возможность спрятать трубы в специальных коробах или в стене.
Несомненно, коллекторная разводка водопроводных труб имеет преимущества.

В маленькой квартире такая особенность может ничего не говорить хозяину. Однако, когда речь идет о гостиницах, больших заведениях, то такая система является настоящей находкой.

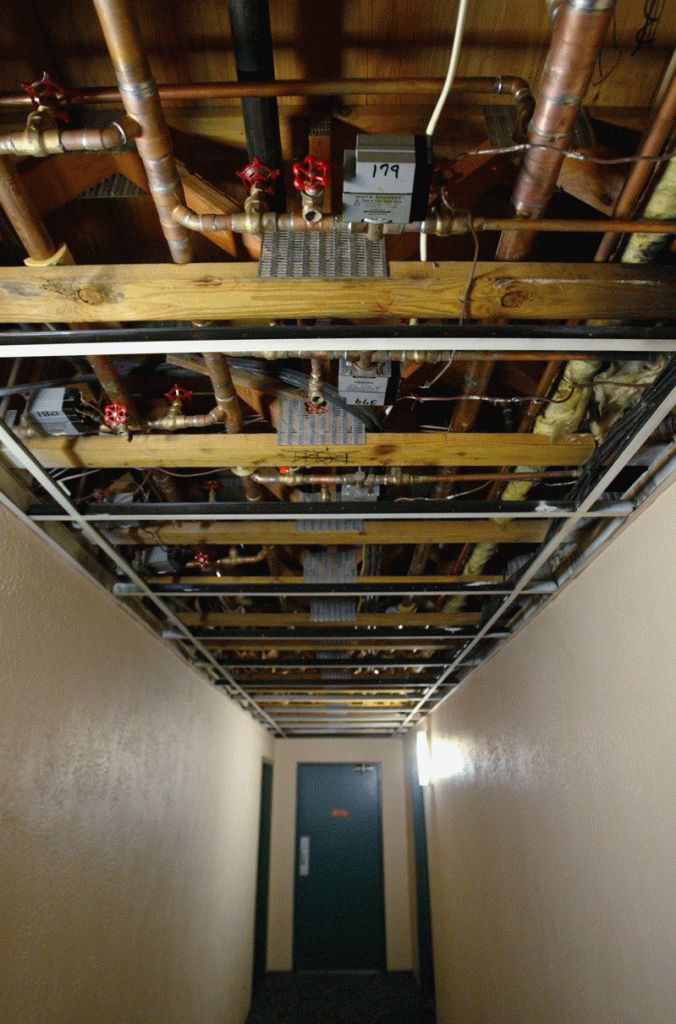

И как же тогда быть, если в гостинице, например, в одном из номеров прорвало трубу? Отключать всю гостиницу от водоснабжения – это самоубийство, особенно если заведение имеет высокую «звездность». Рейтинг гостиницы упадет в тот момент, когда будет отключена вода. А вот если с коллектора закрыть в один номер подачу воды – это другое дело.

Особую пользу коллекторная система оказывает на системе отопления. Например, можно сбавить температуру на одном из радиаторов с помощью дроссельной заслонки. В системе водоснабжения можно ограничить использование воды, например, на умывальнике, где часто любят баловаться дети. Что, если они оставят кран открытым и уйдут?

Нет, квартиру не затопит, но на счетчике за несколько часов, пока не обнаружат открытый кран взрослые, сможет набежать порядка семи – восьми кубов воды. Если кран будет открыт наполовину, то цифры на счетчике будут в два раза меньше.

Можно представить еще одну ситуацию. При тройниковой разводке подключен душ и унитаз. Вы купаетесь в душе, горячую воду разбавляет напор холодной воды. Потом в это время ваша жена сходила в туалет и смыла унитаз водой из бачка.

Что же будет дальше? Напор холодной воды сразу же распределится поровну на душ и унитаз. То, что в унитаз вода будет набираться медленно – не проблема. Но вот попасть под кипяток из душа – не очень приятно. В случае коллекторной разводки подача воды на душ и унитаз будет одинаковой при любом раскладе.

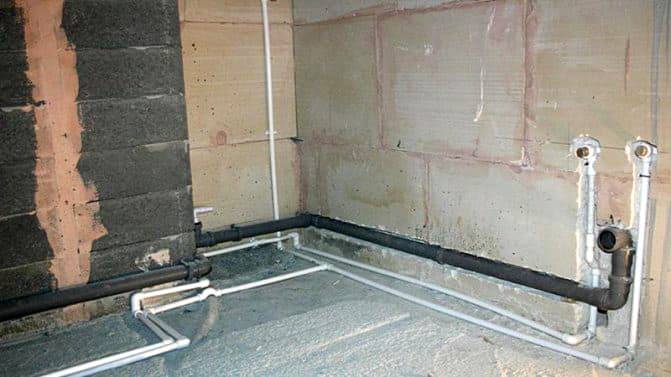

Подключение системы стока

Прокладка сливных полимерных труб в последнее время приобрела широкую популярность. Такая система состоит из прямых отрезков и соединительных элементов со специальными резиновыми кольцами-уплотнителями. Ее монтаж не представляет особой сложности.

От места подключения к стояку под небольшим углом наклона к нему прокладывают лежак до самой удаленной точки, чтобы обеспечить беспрепятственный сток воды и избежать возникновения пробок внутри магистрали. Оптимальным считают уклон до четырех градусов. Проверить угол можно с помощью уровня либо просто вычислить его. Обычно достаточно будет повышения трубы на сантиметр при удалении ее от стояка на один метр. Вертикальную и горизонтальную магистраль следует зафиксировать к простенку с помощью хомутов.

Лежак прокладывают до самой удаленной точки доступа под небольшим уклоном

По пути прохождения лежака во всех местах подключения с помощью тройниковых соединений выполняют непосредственную подводку к прибору

При этом важно следить, чтобы прокладка-уплотнитель принимала верное положение. Для облегчения ее натягивания на соединительное колено специалисты рекомендуют смазать кольцо растительным маслом либо натереть его мылом

Приобретая соединительную фурнитуру, обратите внимание на угол сочленения. Оптимальным выбором станут элементы с отводами не менее 45 градусов. Меньший уклон будет способствовать образованию засоров

Желательно, чтобы на тройниках присутствовали ревизионные отверстия со специальными пробками. Такая конструкция значительно упростит дальнейший уход за системой слива и поможет без труда прочистить засорение в трубах

Меньший уклон будет способствовать образованию засоров. Желательно, чтобы на тройниках присутствовали ревизионные отверстия со специальными пробками. Такая конструкция значительно упростит дальнейший уход за системой слива и поможет без труда прочистить засорение в трубах.

Как правильно составить схему

При правильно скомпонованной разводке вода распределяется между краном, душем, бачком унитаза, биде, стиральной машиной и т.д. При этом каждый прибор получает достаточное количество жидкости. Разводка воды должна быть изображена на чертеже. Там же указывается типы соединений, методы прокладки, особенности монтажа и прочее.

Перед составлением схемы разводки нужно определиться с материалами из которых будут состоять трубы:

• Пластик;
• Металлопластик;
• Медь;
• Сталь.

При самостоятельной разработке схемы водоснабжения квартиры приходится отталкиваться от общепринятых норм и правил. Лучше, когда за дело берутся специалисты. В этом случае помимо графического отображения документ содержит важную информацию:

• перечень, маркировку и количество всех бытовых сантехнических средств;
• сведения о материалах труб, диаметре, длине;
• целевого назначения трубопровода и направление движения потока;
• список необходимых запорно-регулирующих устройств;
• расположение защитных и измерительных приборов.

Но это не означает, что качество и информативность схемы водопровода квартиры, разработанной собственными руками, будет ниже. Все зависит от внимательности и аккуратности.

Что сантехники называют точкой

Сантехники используют термин «точка», когда обозначают подвод к сантехническому прибору или отвод. Составляя смету, в ней должно быть конкретно расписано, сколько денег будет стоить подключение каждой точки.

Нужно понимать, что подключить душ с гидромассажем или джакузи намного сложнее, чем обычную раковину или унитаз. «Точка» может быть двойной, если для ее функционирования необходимо подвести холодную и горячую воду.

Работники отвечают за прокладку труб, подключение и запуск системы. Благоустройство в стандартный комплекс услуг не входит. Цена прокладки трубопровода также зависит от сложности работ.

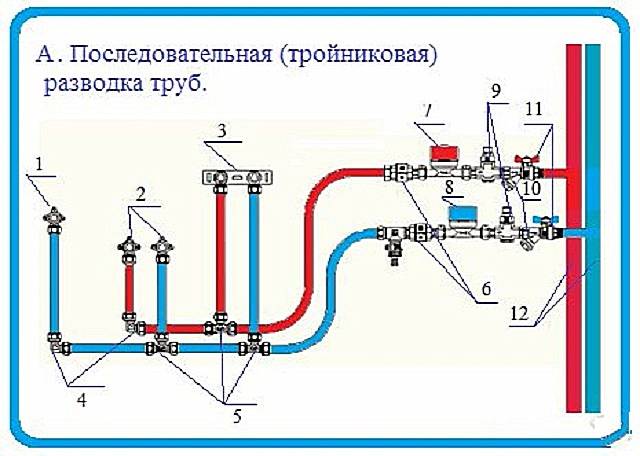

Последовательная схема водоснабжения квартиры ↑

Система водоснабжения квартиры, выполненная по данной схеме, является самым простым, неприхотливым и дешевым вариантом проведения инженерных коммуникаций. Именно последовательная схема водоснабжения осуществлена в домах старого жилищного фонда, построенного еще в советские времена. Однако и сейчас данная схема применяется строителями.

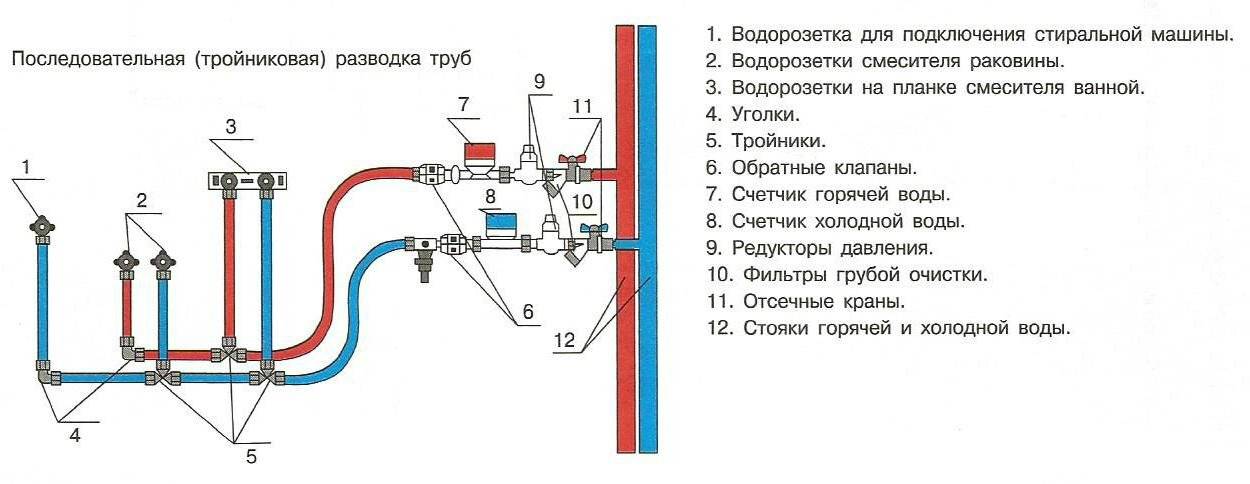

Последовательная схема системы водоснабжения в квартире

В соответствии с данной схемой монтаж магистральных трубопроводов, по которым осуществляется горячее и холодное водоснабжение квартиры, ведется параллельно. При этом каждый сантехнический прибор подключается к трубопроводам посредством тройников. Именно отсюда и пошло второе название схемы – тройниковой. Последовательная схема предусматривает наличие общей для нескольких водопотребителей части магистралей, от которой идут многочисленные разветвления, подсоединенные с помощью тройников. Причем основная труба, играющая роль удлиненного коллектора, имеет больший диаметр по сравнению с диаметром труб, отходящих от нее и идущих к каждому сантехприбору.

К преимуществам последовательной схемы водоснабжения можно отнести:

• экономию труб;
• сокращение затрат на прокладку труб;
• простоту проекта и легкость его осуществления.

Однако не лишена данная система и недостатков, таких как:

• снижение давления в конечных точках подключения в случае наличия большого количества сантехприборов и падения общего входящего давления;
• отсутствие возможности выборочного отключения подачи воды к отдельному сантехническому прибору, потому как приходится перекрывать весь водопровод на общем входе;
• трудность поиска протечек, так как разветвления магистралей много и они разбросаны беспорядочно по всей системе;
• невозможность обеспечения удобного и быстрого доступа ко всем тройниковым соединениям труб, так как большая их часть скрыта под полом или в стене;
• нарушение отделки в случае аварии для устранения порыва водопровода.
