Как сделать разводку водопровода в квартире своими руками

Есть ли стандарты высоты?

На практике сегодня нельзя выделить какие-то строгие параметры, от которых нужно отталкиваться при установке раковины. Стоит понимать, что владелец будет делать расчёт, исходя из нижнего или центрального трубопровода.

Далее стоит учитывать тип раковины: подвесной, на пьедестале и т. д. Каждый из типов требует отдельного внимания, так как есть существенная разница в креплении.

Если говорить о скрытом монтаже, то здесь эксперты рекомендуют заранее сделать все разметки и расчёты. Любое отклонение в конечном итоге может вызвать течь, которая создаст ряд проблем. Поэтому эту работу лучше доверить опытному специалисту. В любом случае регулируемый сифон позволит выиграть несколько лишних сантиметров пространства, в случае если будет отклонение или ошибка в расчёте.

Распространенные ошибки при монтаже

Составление проекта водопроводной системы, и коллекторной, и тройниковой, лучше всего поручить профессионалам, знакомым со строительными нормами и способным выполнять гидротехнические расчеты. Но даже самый лучший проект окажется бесполезным, если при его реализации допущены ошибки.

Запорные краны – часть любой схемы водоснабжения: и последовательной, и коллекторной. Они устанавливаются на входе в водопроводную систему, а также перед каждым сантехническим прибором

В итоге часть тепловой энергии передается окружающим трубу материалам, что ухудшает качество воды. Кроме того, конденсат с поверхности труб без теплоизоляции может повредить отделку помещения.

Во время выполнения монтажных работ опытные мастера рекомендуют закрывать концы труб, которые еще не установлены, чтобы в них не попал мусор. Отсутствие этой предохранительной меры может привести к тому, что сразу же после монтажа водопровод придется тщательно и долго промывать или даже ремонтировать.

Во время пайки полипропиленовых водопроводных труб следует помнить о том, что небольшие загрязнения или влага в месте пайки могут существенно ухудшить качество работ

Если необходима пайка пластиковых труб, все работы следует выполнять в чистом помещении, чтобы избежать загрязнений. Недопустима также пайка труб, на которых присутствует хотя бы незначительное количество влаги. Капля воды или частички мусора в месте пайки могут значительно ослабить соединение и ухудшить его качество.

Не стоит проектировать систему водопровода таким образом, чтобы все трубы проходили через перекрытие через одно общее отверстие. Это может ухудшить характеристики работы водопровода. Профессиональные проектировщики подобных ошибок никогда не совершают.

Составляя план разводки, необходимо проследить, чтобы трубы не перекрывали доступ к местам соединений. Это существенно облегчит выполнение ремонта в случае протечки

Недостаточное количество запорных устройств также может доставить множество неприятностей в ходе монтажных работ. Такая арматура в обязательном порядке должна присутствовать перед каждым прибором, на который подается вода, а также для каждого стояка. Если в доме имеется не один, а несколько санузлов, можно установить запорный кран для каждого из них.

Что понадобится, кроме труб и фитингов

Для профессионального устройства системы водоснабжения, помимо труб и соединительных сегментов, необходим следующий набор оборудования:

1. Коренной кран.
2. Опоры для крепления магистрали.
3. Фильтрующие элементы.
4. Счетчики расхода.
5. Защитное устройство (УЗО) — нужно для электроприборов.
6. Сантехнический шкаф для размещения оборудования — входит в комплект коллекторной разводки.
7. Смесители и сифоны для подключения умывальника, ванной и раковины на кухне.

Коренной кран — вводная запорная арматура

Кран ввода в системе водоснабжения квартиры представляет собой конструкцию, предназначенную для регулирования подачи жидкости к рабочему оборудованию.

Коренной кран это конструкция, которая предназначена для регулирования подачи жидкости.

Изделия отличаются по устройству и принципу действия:

• клапанный коренной кран;
• шаровый;
• конусный.

Клапанный вентиль — это механизм с запорным элементом в форме штока, который при вращении опускается, тем самым регулируя или перекрывая поток движущейся жидкости.

Конусный механизм — следующий тип запорной арматуры, свое название получил из-за конструкции рабочего органа, выполненной в виде конуса. При накручивании вентиля, шток-конус движется вниз и плотно прилегает к основанию корпуса, выполненного в форме воронки, такого же размера, что и сама заслонка, при этом подача воды прекращается.

Шаровый кран представляет собой приспособление, состоящее из корпуса, вентиля и овального механизма со сквозным отверстием. Подача жидкости регулируется поворотом ручки, расположенной в верхней части прибора.

Фильтрующие устройства

Фильтры грубой очистки монтируют сразу после коренного крана перед счетчиком. Они предназначены для удаления из поступающей жидкости механических примесей — песка, ржавчины, металлической стружки и пр.

Устройства отличаются по типу чистящего элемента:

• с заменяемым картриджем;
• сетчатые;
• с наполнителем из кварцевого песка или активированного угля.

Регулирующие устройства

Регулирующая арматура применяется для изменения параметров жидкой среды посредством корректировки ее потребления. В комплект обслуживающего оборудования входят:

Клапанные механизмы для экстренного снижения давления.

• клапаны различного назначения;
• стабилизаторы давления;
• балансировочные управляющие устройства.

Стабилизаторы напора — это тип регулирующей аппаратуры, которая автоматически за счет увеличения или уменьшения количества воды поддерживает заданное давление в магистрали.

Для стравливания воздуха и экстренного снижения давления в трубопроводе используют клапанные механизмы.

Балансировочный клапан — тип оборудования, предназначенный для ограничения объема подачи теплоносителя с целью обеспечения постоянной температуры в системах горячего водоснабжения.

Приборы учета

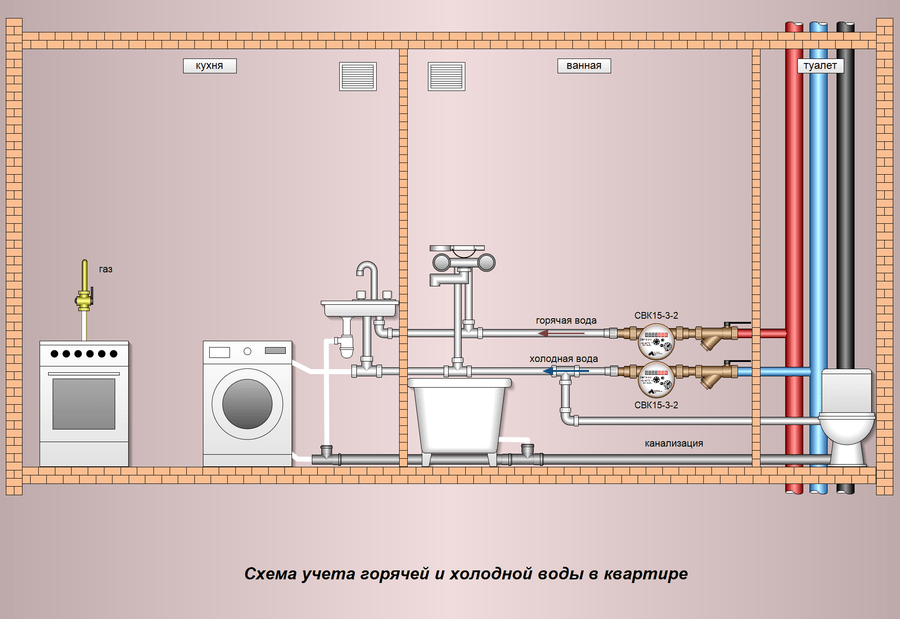

Водомерный узел следует размещать после коренного крана на обводной линии. Счетчик и диаметр обходного отрезка выбирают согласно установленным нормам потребления, которые учитывают занимаемую площадь и количество человек, проживающих в квартире.

Перед водомером устанавливают запорный вентиль для отключения подачи жидкости. Следом идут: фильтр грубой очистки, счетчик, тройник с клапаном для проверки давления контрольным манометром. В конце обходной секции монтируют второй кран для отсоединения счетчика в случае поверки или ремонта прибора.

Аварийные устройства

Система защиты водопровода состоит из датчика протечки, шарового крана и электрического управляющего блока. Регуляторы давления бывают 2 модификаций — беспроводные и проходные.

Приборы устанавливают в местах возможных протечек, у соединений, выполненных компрессионными фитингами, под смесителями и другими распределительными устройствами. Запорные краны монтируют сразу же после коренного вентиля внутреннего водоснабжения квартиры.

Прочие вспомогательные устройства сантехнического шкафа

Управление водопроводом можно осуществлять из компактного технического шкафа, куда прячутся коллектор, распределительные краны, приборы учета и прочее вспомогательное оборудование.

Управлять водопроводом можно из технического шкафа.

Конструктивно модели отличаются по следующим признакам:

1. С распашными дверцами, которые могут изготавливаться отдельно и крепиться к корпусу короба.
2. Готовый к установке шкаф из металлического профиля с люком для обслуживания оборудования (можно приобрести комплектом в строительном магазине).

Распространенные ошибки при монтаже

Перед тем как сделать разводку воды в стенах помещения или в напольных покрытиях, следует продумать схему теплоизоляции. Проходящая по трубам вода охлаждается, отдавая тепло материалам стен дома и увеличивая нагрузку на автономные нагреватели. Металлические магистрали, лишенные изоляционного слоя, покрываются слоем конденсата, который вызывает коррозию. Капли воды впитываются в материал стен, вызывая появление плесени или грибка.

В процессе эксплуатации пластиковые трубы расширяются. При укладке магистралей в каналы, выполненные в стенах, предусматривается запас пространства. На внешнюю часть трубы надевается чехол из синтепона. Если труба уложена в паз без зазора и замазана цементом, то при нагреве поверхность стены трескается, что приводит к осыпанию плитки или порче лакокрасочного покрытия.

В процессе монтажных работ необходимо закрывать торцевые кромки труб для защиты от посторонних предметов. Перед пайкой или сваркой рекомендуется проверить внутреннюю часть трубы на наличие посторонних предметов. При попадании грязи происходит закупоривание линии водоснабжения или засорение водоразборного оборудования. Для удаления засоров придется разбирать часть водопровода или ремонтировать краны или радиаторы нагревательных установок.

Пайка пластиковых труб выполняется специальной индукционной установкой. С поверхности соединяемых элементов удаляются следы грязи и масла, не допускается попадание в соединение воды. Посторонние предметы или жидкость, попавшие в сварной шов, ухудшают прочность соединения. Если трубы проводятся через перекрытие между этажами, то в плитах сверлятся индивидуальные отверстия. Протягивать трубопроводы пучком через единый канал не рекомендуется, поскольку происходит ухудшение условий работы водопроводных магистралей.

В конструкции магистралей предусматриваются запорные вентили, расположенные перед водоразборным устройством или на выходе из коллектора. Рычаги и барашки вентилей должны располагаться на расстоянии друг от друга, обеспечивая возможность поворота.

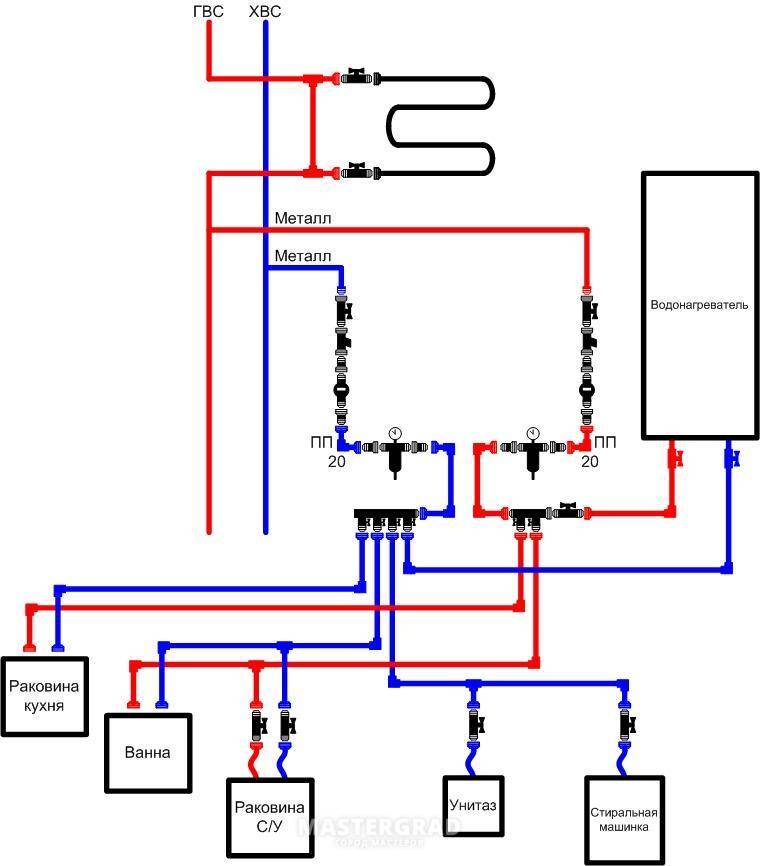

Лучевой или коллекторный способ

Данная схема разводки водоснабжения для квартиры большой площади является оптимальным вариантом. Ее также реализуют там, где планируется монтаж большого количества сантехники. Особенность разводки этого типа заключается в наличии коллектора.

Вода из стояка сначала поступает на него, а уже потом к потребителям, которыми в данном случае являются сантехнические приборы. Подключение каждого из них осуществляется отдельно, а не последовательно как в тройниковой системе.

К недостаткам коллекторной системы водоснабжения в квартире относят:

1. Значительная сумма затрат на ее обустройство.
2. Требуется намного большее количество водопроводных труб по сравнению с реализацией тройникового варианта.
3. Более сложная схема и поэтому неопытный исполнитель работ может столкнуться с серьезными проблемами уже на этапе ее проектирования.

Прежде, как провести водопровод в квартире с применением лучевого способа, сначала выбирают место расположения коллектора – с него будет происходить распределение потока холодной воды. Это же устройство потребуется смонтировать, когда горячее водоснабжение организовано по централизованной магистрали. Коллектор для ГВС размещают отдельно.

Между общими стояками и коллекторными узлами прокладывают трубы, на которых следует поставить запорные краны для водопровода в квартире. Эти элементы позволяют при необходимости полностью перекрывать подачу воды. В соответствии со сложившейся ситуацией на конкретном отрезке водопроводной системы устанавливают разные дополнительные элементы, такие как фильтр грубой очистки, электрокраны и другие.

При наличии в квартире полотенцесушителя его следует подключить к коллектору ГВС. Систему дополнительно в случае необходимости укомплектовывают фильтрами, редукторами и другими устройствами, способствующими беспроблемному функционированию водопроводов.

Между коллектором и потребителями располагают запорную арматуру, позволяющую перекрывать воду на отдельном конкретном участке при возникновении потребности в этом.

В некоторых случаях при устройстве водопровода в квартире лучшим решением будет сочетание коллекторной схемы разводки с тройниковой. Для этого к одному из ответвлений коллектора вместо одного подключают нескольких потребителей и последовательно соединяют их трубами.

Но в итоге у этой части водопроводной системы будут те же недостатки, что у тройниковой схемы. Например, при возникновении аварийной ситуации приходится полностью отключать данную часть магистрали.

Рекомендации по монтажу системы

Монтируется водопровод в коттедже в семь шагов:

1. Разметка разводки труб, а также мест установки оборудования и сантехники.
2. Проделывание отверстий в стенах под прокладываемые трубопроводы.
3. Соединение труб с помощью фитингов или сваркой.
4. Подсоединение запорной арматуры.
5. Установка водонагревателя (бойлера) и насосов с подключением их к собранному водопроводу.
6. Инсталляция сантехники.
7. Пуск воды и проверка на протечки.

Между стеной и трубой рекомендуется оставлять около 15–20 мм пустого пространства. Это упростит потом при необходимости ремонт водопровода. Также на каждую ветку от стояка до сантехники следует ставить свой запорный кран. Так при аварийной ситуации не придется выключать всю воду в частном доме, оставляя домочадцев совсем без нее на несколько часов или даже пару дней.

Особенности коллекторной схемы

Коллекторная схема разводки труб водоснабжения в квартире позволяет подключить приличное количество точек потребления без понижения давления в каждой. Данный метод предполагает параллельное подключение элементов к коллектору посредством персонального отвода с вентилем.

Достоинства подобного способа подключения:

• простая диагностика неисправностей;
• постоянное значение давления на всем подключенном оборудовании;
• высокая надежность из-за малого количества соединений;
• эстетичный внешний вид обеспечивается тем, что линии подключения достаточно просто скрыть в специальных коробах или нишах;
• возможность отключить подачу воды на отдельной ветви, чтобы отремонтировать систему водопровода в квартире.

К недостаткам метода специалисты относят:

• для прокладки системы необходимо закупать большое количество соединительной арматуры;
• сложность установки.

На любой отдельный отвод по желанию устанавливается фильтр и регулятор давления.

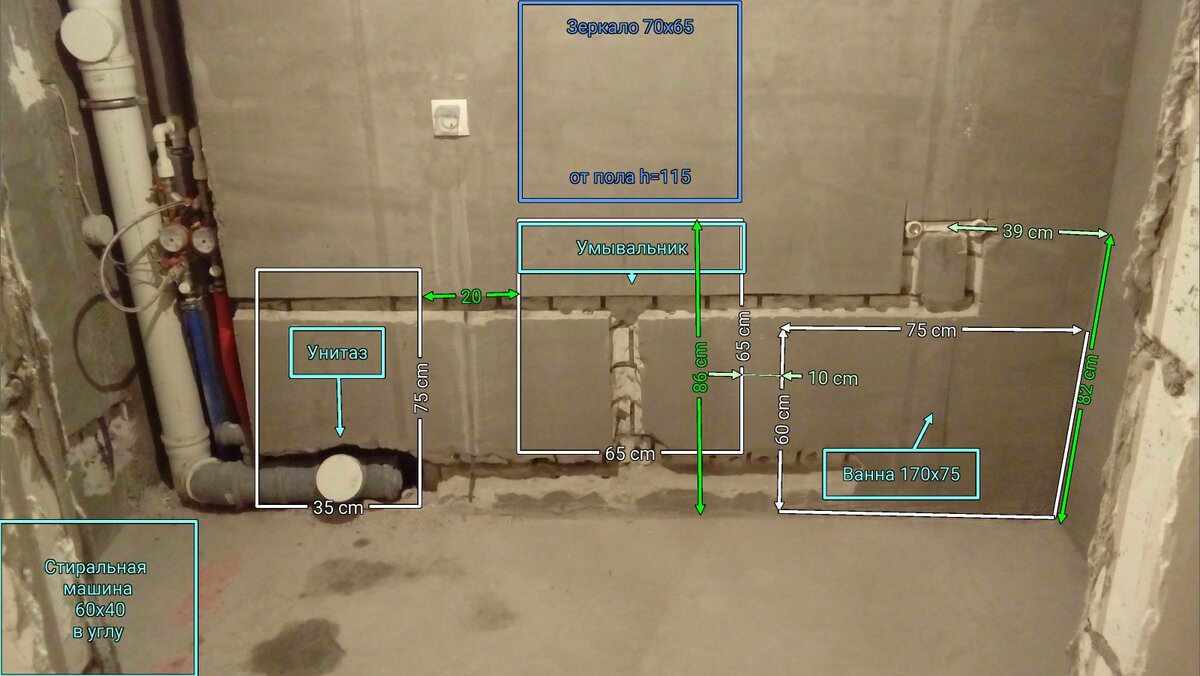

Как самостоятельно составить проект?

Чтобы правильно спланировать водопроводную систему, необходимо сначала составить план дома, расставив в нем все сантехнические устройства, технику, которая будет подключаться к водопроводу.

Все размеры указывают в едином масштабе, согласно реальным замерам помещений. Чем точнее будет составлен план, тем точнее можно будет определить необходимое количество материалов и комплектующих.

Схема водопровода должна как можно более точно отражать все точки водозабора, протяженность и расположение труб для транспортировки воды, и даже канализации, так как эти коммуникации часто ведутся рядом. Учитывается также количество фильтров, объем бойлера, параметры насосного оборудования.

Схему разводки необходимо максимально упростить, стараясь избегать пересечения труб. Водопроводные трубы располагают ближе к канализационным, чтобы скрыть их общим коробом. При размещении труб под полом вывод тройников располагают ровно вверх

Как правильно установить смеситель в ванной: монтаж своими руками (с видео)

Для смешивания горячей и холодной воды предназначены смесители. Вода поступает из соответствующих водопроводных труб. Выделяют 5 видов смесителей — однорычажные, двухвентильные, сенсорные, бесконтактные и термостатические.

Однорычажный смеситель — это обычный смеситель с одним рычагом посередине. С его помощью можно отрегулировать напор воды (движение рычага вверх-вниз), а также переключить кран с холодной воды на горячую (движение вправо-влево).

Двухвентильный смеситель едва ли не самая распространенная модель с двумя кранами по бокам. С помощью одного из них включается горячая вода, а с помощью другого — холодная. При монтаже таких смесителей в ванной своими руками учитывайте, что, к сожалению, такие сантехнические элементы не отличаются долговечностью, ремонтировать их приходится часто.

В зависимости от вида смесителя схема разборки различается. Двухвентильный кран с широкой основой разбирается, начиная с кранов, затем необходимо открутить гайки, соединяющие раковину и смеситель.

У смесителя — «елочки» крепление расположено посередине. Чтобы снять такой смеситель, необходимо свинтить гайку с втулки с резьбой. На однорычажном смесителе крепление расположено также посередине. Для его демонтажа достаточно свинтить гайку со шпильки.

Сенсорным смесителем можно управлять с помощью специальных сенсорных кнопок. Несмотря на красивый и современный вид, такие смесители, к сожалению, также часто ломаются.

Перед тем как установить смеситель, необходимо заранее сделать выводы горячей и холодной воды в стене. Внутренняя резьба должна составлять 72 дюйма, а расстояние между осями — в пределах 15 см. Точная подгонка, как правило, выполняется при непосредственной установке смесителя, для этого накручиваются переходные эксцентрики.

Высоту расположения смесителя выбирает сам мастер исходя из типа смесителя, встроенных функций, длины носика и т. д. После этого можно приступать к монтажу смесителя. Сначала на стояке перекрываются запорные вентили подачи воды, а с выводов откручиваются заглушки.

Эксцентрики накручиваются с помощью гаечного ключа. Монтаж смесителя заканчивается накручиванием декоративных чашек.

Посмотрите видео «Монтаж смесителя в ванной своими руками», чтобы лучше понять, как выполняется эта работа:

https://youtube.com/watch?v=-wfy1e6wm0A

Далее вы узнаете, как правильно установить мойку на кухне и раковину в санузле.

Этапы монтажа водопровода в квартире

Скрытая система — трубы укладываются в штробы

Начинать проведение монтажа водопровода из пропилена в квартире своими руками надо с нанесения на стены мест проводки труб. В некоторых случаях укладку проводят в полу. Разметку делают карандашом или мелом

Важно выставить линии на одном уроне от пола

Существуют две разновидности монтажа:

• скрытая;
• открытая.

Первая – трубы водопровода укладывают в штробы, которые делают в стене или полу. Это канавки глубиной 1,5-2 диаметра укладываемых труб. После окончания монтажа штробы заделывают ремонтными составами: цементно-песчаными, гипсовыми, штукатурными или шпаклевочными. Если штробы делают в полу, их заливают стяжечным раствором в процессе выравнивания напольного основания.

Открытый способ монтажа – это крепление труб к стенам при помощи пластиковых хомутов (клипс). Последние крепятся к стеновым поверхностям саморезами на дюбели.

Особенности монтажа:

• если проводится скрытая проводка, труба горячего водоснабжения всегда укладывается справа от линии холодного водопровода или сверху;
• в открытой схеме контур горячей воды монтируется поверх трубы холодного водоснабжения;
• если общая длина водопроводного контура не превышает 10 м, можно использовать трубы диаметром 20 мм;
• если данный параметр находится в диапазоне 10-30 м, лучше использовать трубы диаметром 25 мм;
• если длина водопровода превышает 30 м, рекомендуется монтировать трубы диаметром 32 мм.

Монтаж труб

Соединение полипропиленовых труб

Согласно сделанному эскизу нарезаются куски труб. Их длину лучше замерять по штробам и резать специальным труборезом. Вместо него можно использовать ножовку по металлу. Главное требование – ровный отрезанный торец.

Нанося размер на трубу, необходимо учитывать, что ее концы будут впаиваться в фитинги. Поэтому каждый конец немного удлиняют на 1,5-2 см.

Главное требование к процессу сварки – нагреть изделия до требуемой температуры и вставить друг в друга без вращения.

Сам монтаж можно начинать от стояка к сантехническим приборам или наоборот. Укладываемые в штробы трубные участки надо внутри канавок закрепить. Здесь несколько вариантов, самый простой – вкрутить в штробу саморез и привязать трубу к нему вязальной проволокой. Если для проведения водопровода в квартире используется труба небольшого диаметра, можно крепление не проводить. Ремонтный состав хорошо будет удерживать водопроводную сеть внутри канавок.

Подводка к сантехническим приборам

Есть два способа подключить сантехнический прибор к водопроводной системе: жесткий и гибкий. Первый вариант требует высокой точности подведения трубы к сантехприбору. Погрешность допускается в пределах 1-5 мм. Но у этого типа подключения есть большой плюс – отсутствие промежуточного элемента. Для стыковки используется одно резьбовое соединение.

Чаще применяют гибкий вид подключения с помощью шлангов (рукавов), однако есть некоторый тип оборудования, которое можно подсоединять только жестко. Это нагревательные котлы или колонки, работающие на газе, а также полотенцесушители и водонагреватели накопительного типа.

Гибкая подводка проще в проведении соединения. Здесь не требуется точно подводить трубы к сантехническим приборам. Но у этой разновидности соединения есть и свои минусы:

• два резьбовых стыка, которые всегда являются потенциальным местом протечки;
• качество шлангов влияет на долгосрочную эксплуатацию места подключения.

Шланги на рынке представлены двумя модификациями. Полимерный вариант используют для подключения стиральной и посудомоечной машины. Соединение производится накидными гайками из пластмассы. У шланга в оплетке, сделанной из нержавеющей стали накидные гайки стальные хромированные или сделанные из латуни. В обоих случаях внутри накидных гаек устанавливают резиновые или полимерные прокладки.

Типы схем разводки водопровода

На практике разводку выполняют тремя способами:

• с использованием тройников-распределителей – последовательным;
• через коллектор;
• с проходными элементами – розетками.

Выбор схемы разводки водоснабжения в квартире зависит от индивидуальных потребностей владельца жилья и конструктивных особенностей помещения. В некоторых случаях уместно использовать последовательную и коллекторную разводку одновременно.

Тройниковая

Эта схема разводки водопровода в квартире базируется на транспортировке холодной и горячей воды по двум центральным трубопроводам. В местах расположения точек водоразбора с помощью тройников монтируются отводы, по которым вода доходит до потребителя.

Поскольку после начала тока воды через любой кран напор жидкости в магистрали уменьшается, центральную трубу подбирают с большим диаметром, чем внутренние размеры отводов.

Кроме этого, требуется грамотно расположить стыки труб. Лучше всего их устраивать в местах, скрытых от обзора. Например, в закрытых частях моек, ванны, стеновых нишах. Там соединения будут доступны для обслуживания, но не испортят внешний вид помещения.

Недостатком последовательного подключения является полная отсечка ветки от ввода в случае ремонта. Для решения этой проблемы можно устанавливать дополнительные аварийные краны, но увеличение их количества приводит к уменьшению напора. Кроме этого, для тройниковой схемы характерна заделка стыков в стенки. Если труба потечет, то придется разбирать отделку и разбивать стену.

Последовательная разводка будет неэффективной в помещениях с большим количеством точек водоразбора на одной ветке. На таком участке неминуемо произойдет падение давления в самых удаленных от ввода точках, в особенности при одновременной работе нескольких устройств. Следствием таких перепадов могут стать сбои в работе оборудования.

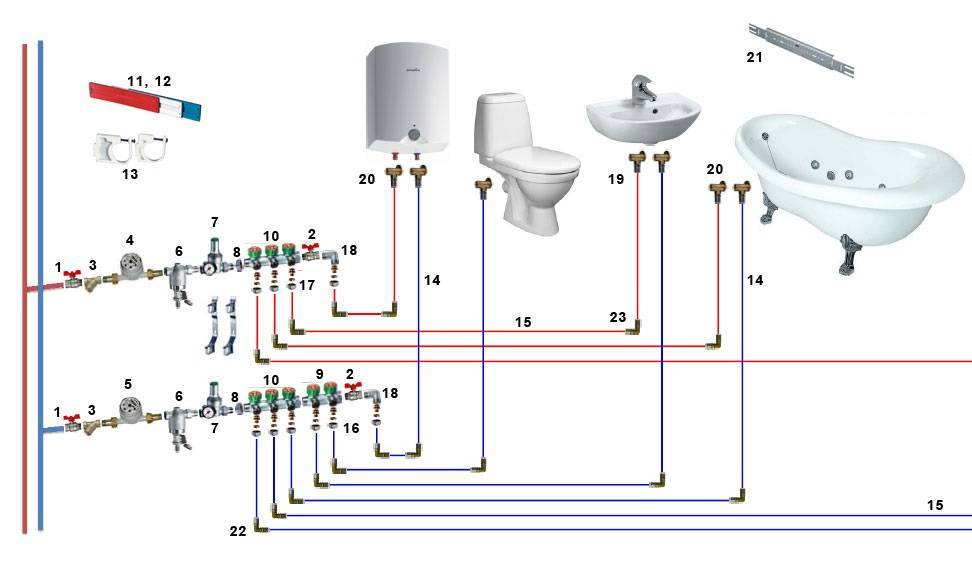

Коллекторная

Коллекторную схему водопроводной разводки выгоднее применять в случае с большим количеством узлов водоснабжения в квартире.

Основное отличие от тройникового варианта заключается в использовании коллектора. Из центрального стояка вода подается на коллектор, а из него – на каждый отдельно взятый сантехнический прибор. Благодаря этому она распределяется равномерно. Поэтому напор в трубопроводе не снижается в самых удаленных от ввода точках.

При необходимости ремонта отсекается только ветка с повреждением, а не весь водопровод. По этой же причине каждую ветку можно смонтировать уникально под нужды отдельно взятого потребителя. На участок, подводящий воду к стиральной машине, может понадобиться установка дополнительных фильтров. А для работы бачка унитаза они будут не нужны.

Для разводки горячей и холодной воды покупают отдельные коллекторы. Между ними и стояками устанавливают краны для прекращения водоснабжения в аварийной ситуации или при ремонте Потребители получают воду из коллекторов, причем к ванне, раковинам подводят ГВС и ХВС. К унитазу и стиральной машине – только холодную, а к полотенцесушителю – только горячую воду.

Если точек водоразбора очень много, то к одной ветке коллектора можно подключить несколько потребителей по тройниковой схеме.

С проходными розетками

Проходной розеткой является соединитель в виде колена с изгибом 90о, с помощью которого подключают водопровод в квартире. В конструкцию розеток входят кронштейны для крепежа к стене, резьбы со стороны подключения потребителя и входные отверстия для спайки с трубой, по которой подается вода.

Для подключения смесителей выпускают двойные розетки на планке. Такие соединители используют для смесителей в ванной или кабине для душа. Существенным недостатком считают сложность монтажа – приходится паять одновременно две трубы.

Возможные ошибки

Открытые концы труб во время монтажа закрывают заглушками, а перед стыковкой их проверяют на предмет засорения. Так предотвращается попадание мусора внутрь трубопровода, который может вызвать повреждения сантехники или брак в ее работе.

Для пайки соединений пластиковых труб важно не допускать попадания на свариваемые участки грязи или воды – посторонние вещества снижают прочность стыка. Между кранами, вентилями и другой арматурой надо оставлять достаточно места, чтобы установленные на них барашки и поворотные рычаги не мешали вращению. Одновременно с разводкой стоит проектировать трассу канализации таким образом, чтобы соответствующие стояки не перекрывали друг друга

Это улучшит условия обслуживания и ремонт сетей

Между кранами, вентилями и другой арматурой надо оставлять достаточно места, чтобы установленные на них барашки и поворотные рычаги не мешали вращению. Одновременно с разводкой стоит проектировать трассу канализации таким образом, чтобы соответствующие стояки не перекрывали друг друга. Это улучшит условия обслуживания и ремонт сетей.
