Редуктор давления воды в системе водоснабжения: для чего нужен и как настроить?

Регулировка редуктора давления в квартире

Приступая к самостоятельной настройке редуктора в квартире, необходимо принимать во внимание, что на выходе оптимальным считается напор жидкости силой 2-3,5 кг/см. кв

Каждая модель устройства имеет свое время срабатывания. Если возникает протечка, в зависимости от установки наблюдается снижение напора на 1,2-1,5 атм. Спустя несколько секунда давление повышается до отметки, ниже статической. В идеале входное давление должно быть на 1,5 кг/см. кв. больше выходного. В противном случае скорость движения жидкости по трубопроводу заметно снизится.

Большая часть редукторов изначально идет с предустановкой на 3 бара. Если возникает необходимость, этот параметр можно отрегулировать самостоятельно, изменяя давление в большую или меньшую сторону.

Современный редуктор для воды в процессе настройки не требует наличия у хозяина какого-либо специализированного инструмента. Регулировка выполняется либо от руки, либо с использованием широкой отвертки или подходящего гаечного ключа сразу после интеграции в систему водоснабжения.

Первое, что необходимо сделать после монтажа устройства – проверить качество его установки. Для этого открывается подача воды и производится осмотр на предмет протечек. В некоторой степени их можно полностью исключить, использовав уплотнительный материал.

Регулировка начинается с перекрытия всех кранов. Изменение давления в трубопроводе выполняется поворотом специальной регулировочной головки, расположенной снизу корпуса. Для повышения напора головка поворачивается по часовой стрелке, для понижения – в противоположную сторону. Один полный оборот изменяет давление на величину в половину бара. Если на устройстве установлен манометр, это будет видно по движению стрелки.

Почти все бюджетные редукторы не имеют манометра, а значит, точно настроить давление в системе невозможно. Для решения проблемы воспользуйтесь одним из следующих способов:

  • «На глаз» — после проворота головки в требуемую сторону, открывается смеситель. Давление оценивается визуально.

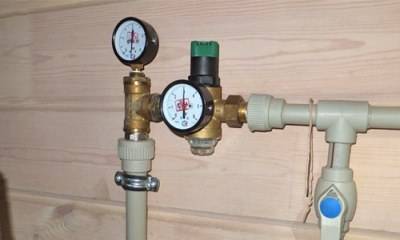

  • Временный монтаж в систему измерительного прибора, в этом случае – манометра. После выполнения регулировки, манометр выкручивается, а отверстие закрывается заглушкой.

Первый способ не позволяет определить точное давление, а значит, его значение в любом случае будет отклоняться от нормы. Вопрос лишь в величине этого отклонения. Чрезмерно высокий или низкий напор – нарушение правил эксплуатации сантехнического оборудования.

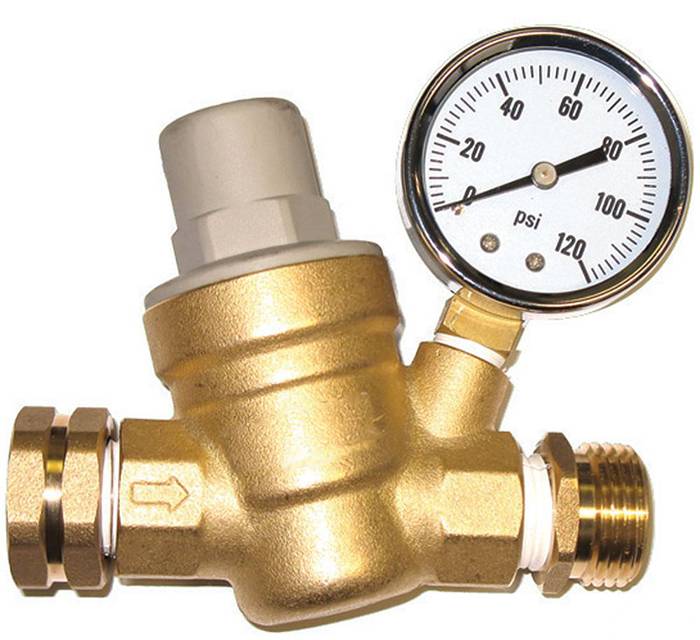

Редуктор давления с манометром позволяет с высокой точностью понижать напор воды, ориентируясь на показания последнего. Можно выбрать вариант как с уже установленным измерительным прибором, так и с предусмотренным под него посадочным местом. Сами же манометры часто изготавливаются с дополнительной стрелкой и шкалой, показывающими температуру жидкости в системе. Подобная функция полезна в сетях подачи горячей воды.

Виды

В продаже есть много конструкций и типоразмеров подобных устройств, которые предназначены для работы в различных сетях или системах.

При выборе необходимо обратить внимание на основные параметры редуктора:

  • Присоединительные размеры. Это важная характеристика, так как все бытовые сети имеют стандартный размер резьбовых соединений — 1\2 дюйма.

    Как правило, редукторы устанавливаются в составе сборки — шаровый кран-фильтр и грубой очистки-счетчик.

    Все эти устройства имеют резьбу 1/2 дюйма и последовательно соединяются друг с другом.

    Если на редукторе другая резьба, придется усложнять сборку, искать переходники. Кроме того, появятся лишние соединения, что увеличит риск появления протечек.

  • Максимально допустимая температура. Эта характеристика поможет определить, для какой линии подходит редуктор — для горячей или холодной.
  • Конструкция устройства.

Механический

Регулировка давления производится с помощью специального клапана, изменяющего величину прохода для водного потока. На клапан воздействует пружина, усилие которой уравновешивает давление воды.

Как только оно изменится, пружина либо растянется, либо сожмется, реагируя на произошедший скачок. Механические устройства просты, легко устанавливаются и настраиваются. Кроме того, устройства такого типа недороги, что увеличивает их популярность среди пользователей.

Проточный

Это специфическая конструкция, предназначенная для понижения избыточного давления воды с одновременным уменьшением расхода. Внутри такого устройства нет подвижных деталей, что делает его практически вечным.

Напор воды уменьшается за счет разветвления потока на сеть мелких каналов. На выходе они снова объединяются в единый поток, но уже с измененными параметрами.

Обратите внимание! Единственная проблема таких устройств — зависимость от качества воды. Мелкие частицы постепенно забивают каналы, постепенно выводя редуктор из строя.

Электрический

Это группа приборов, обеспечивающих точную и мгновенную регулировку параметров потока. Они имеют разную конструкцию, от довольно простых механизмов с сервоприводом, толкающим шток с клапаном, до сложных приборов с датчиками давления, приводными устройствами и массой дополнительных функций.

Несмотря на свои возможности, электрические редукторы не пользуются большим спросом. Они нуждаются в подключении электропитания, обслуживании и частой регулировке. Цена этих устройств гораздо выше, чем у механических моделей.

Автоматический

Все редукторы работают по автоматическому принципу. Поэтому к данной категории можно отнести абсолютно любое устройство, независимо от его конструкции и технических параметров. Именно в этом и состоит ценность устройства — автоматическое изменение давления, не требующее вмешательства человека.

Однако, есть еще автоматические редукторы с функцией запуска циркуляции. При увеличении давления они останавливают насос, а при уменьшении — запускают его, обеспечивая номинальный режим работы системы.

Важно! Используются в автономных системах водоснабжения и отопления.

Бытовой

Бытовые редукторы рассчитаны на работу с потоками определенного давления и температуры. В отличие от промышленных моделей, они способны регулировать напор лишь до 15 атмосфер. В жилых зданиях, многоквартирных или частных домах этого вполне достаточно, а бытовые приборы и сантехника требуют еще меньше.

Мембранный

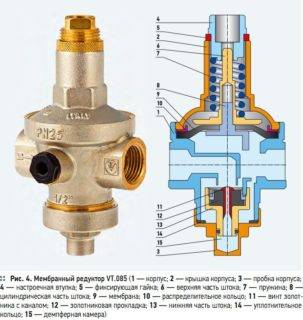

Роль клапана играет эластичная мембрана, которая уравновешена пружиной. Мембранные редукторы меньше зависят от качества воды, поэтому спрос на них выше.

Полную характеристику мембранных регуляторов ищите здесь.

Поршневой

Поршневые устройства представляют собой классический тип механических редукторов. Функции клапана выполняет поршень, закрывающий проход для потока воды.

Уравновешивает усилия пружина, натяжение которой регулируется винтом. Самая простая, дешевая и популярная конструкция.

Электронный

Электронные редукторы — самые дорогие и сложные устройства. Они обладают высокой точностью, но довольно капризны и требуют создания хороших условий для работы.

Справка! Используются в связке с дорогими импортными сантехническими или бытовыми приборами.

Полная информация об электронных регуляторах давления воды в нашей статье.

Какой вид и когда выбрать?

Выбор редуктора зависит от условий его работы, особенностей сантехники и прочих факторов. Если в доме много импортных элементов сантехники, посудомоечных и стиральных машин, душевых кабин и т.п., нужен качественный и точный редуктор с гарантией работоспособности.

Для простого снижения перепадов и отсечки гидроударов подойдет более простая механическая модель.

Основные критерии выбора

При покупке регулятора смотрят на конструктивные особенности, материал корпуса, технические характеристики. Слишком дешёвые редукторы лёгкого веса не прослужат долго, так как могут быть сделаны из некачественных сплавов, не выдерживающих изменение параметров водяной среды.

Если выбирать среди поршневых и мембранных устройств, первые считаются менее надёжными. Это связано с высокой чувствительностью прибора к качеству воды: попадание частичек шлама приводит к заклиниванию поршневого затвора. Другая причина кроется в уязвимости элементов к коррозии.

Мембранные регуляторы неприхотливы в эксплуатации и надёжны, но их слабым местом является целостность диафрагмы. Поршни практически не поддаются истиранию.

Чтобы выбрать редуктор по номинальному давлению, которое бывает от 4 до 6 атм, нужно ориентироваться на технические инструкции домашних сантехнических устройств. Другим важным показателем является температура. Если указан рабочий диапазон до 40 градусов, редуктор предназначен для работы в системе холодного водоснабжения, для ГВС этот параметр равен 130 градусов.

Установка редуктора давления воды в систему водоснабжения

В своде правил по водоснабжению и канализации указано, что установка регуляторов давления должна проводиться сразу после запорной арматуры на вводе, то есть до приборов учёта. Это звучит здраво, ведь в таком случае редуктор будет защищать все гидротехнические устройства, включая счётчик и узел фильтрации.

Но при установке до узла учёта должна исключаться любая возможность забора воды, а значит, технические пробки для промывки фильтра и штока окажутся запломбированы, а сам редуктор лишится возможности обслуживания. Этим можно пренебречь, но даже в таком случае очень сложно предусмотреть разное гидродинамическое сопротивление и добиться выравнивания давлений в коллекторах холодной и горячей воды. Нужно либо устанавливать в них дополнительные манометры для более точной подстройки, либо располагать регуляторы давления сразу перед коллекторами, как и поступает большинство опытных сантехников.

Если нет возможности произвести установку на вводе системы, но некоторые узлы требуют защиты от избыточного давления, возможна и локальная установка. Существует достаточно много примитивных моделей редукторов под 20 мм трубную резьбу, и даже без точной подстройки они вполне справляются со своей защитной функцией.

Зачем нужно понижать давление

Согласно СП 30.13330.2012, дaвление на водоснабжении (холодном или горячем), у любой точки водоразбора не может превышать значения в 4,5 атмосферы. Документ делает исключение для зданий, возводящихся в условиях уже имеющейся многоэтажной застройки: в них вода может подаваться с давлением до 6 кгс/см2.

Этот документ устанавливает нормы давления воды

Нижняя граница допустимого давления должна обеспечивать работоспособность применяющейся санитарной и бытовой техники. Соответствующие данные должен поставлять производитель этой техники. При отсутствии таких данных, минимальное дaвление в точке водоразбора жилого здания устанавливается равным 2 кгс/см2.

Минимальное рабочее дaвление проточного водонагревателя Atmor Basic — 0,3 кгс/см2

Далее: избыточное давление в одну атмосферу способно поднять воду на высоту 10 метров. 4,5 атмосферы соответствуют водяному столбу в 45 метров, или 15 этажам жилого дома.

Расчет высоты столба воды при давлении в 1 кгс/см2 (760 миллиметров ртутного столба)

А теперь давайте подумаем, как можно обеспечить водой с соответствующим действующим нормам давлением все этажи того же 15-этажного здания.

  • Если на вводе и, соответственно, на нижнем этаже дома, создается напор в максимально допустимые 45 метров, вода доходит до верхнего этажа, но без избыточного давления. Что, как мы помним, противоречит требованиям СП;
  • Чтобы обеспечить избыточное давление в 2 атмосферы на верхнем этаже, на вводе его нужно поднять до 6,5 атмосфер (65 метров водяного столба), что опять-таки противоречит СП 30.13330.2012;
  • Снижение давления в верхней точке водопровода до соответствующих паспортным данным бытовой техники 0,3 кгс/см2, тоже не решит проблемы: на вводе все равно будет больше 4,5 атмосфер.

Проблема может быть решена двумя способами:

  1. На одном из промежуточных этажей устанавливается насосная станция водоснабжения: регулировка давления выше точки ее установки осуществляется за счет работы насоса;

Повышающая насосная станция в многоэтажном здании

  1. Кроме того, на нижних этажах можно установить на водоснабжение редуктор давления. На выходе редуктора всегда будут 3-4 атмосферы вне зависимости от того, что творится на входе.

Редуктор Honeywell D05FS

Гидроудары

Гидроударом называют кратковременное повышение давления, возникающее при  резкой остановке потока несжимаемой жидкости. В водопроводе гидроудар может возникнуть при чрезмерно быстром открытии или закрытии запорной арматуры, а также вследствие ее неисправности (например, при падении щечек задвижки).

Механизм возникновения гидравлического удара

Последствия гидроударов — разрывы полимерных и металлополимерных труб, сорванные гибкие подводки и оторванные заливные клапаны сливных бачков.

Разорванная гидроударом металлопластиковая труба

Защитит от гидроударов внутреннее водоснабжение регулировка давления все тем же редуктором: при росте напора его клапан мгновенно отсечет водопровод от ввода.

Как установить регулятор (редуктор) давления воды своими руками

К инструкции к любому регулятору давления воды приложена схема с пошаговой установкой прибора. Поэтому его монтаж в квартире или частном доме не составит особого труда для любого человека, умеющего держать в руках гаечный ключ.

Соблюдая строительные нормы и правила, регулятор давления нужно устанавливать на входной трубе между запорным краном и счетчиком для воды.


Установка РДВ

Правильно выбранное место для установки РДВ гарантирует сохранность как самой системы домашнего водопровода, так и всех фильтров и приборов учета воды.

При уверенности в том, что данная работа вам по плечу и не требует приглашения профессионального сантехника, можно приступать.

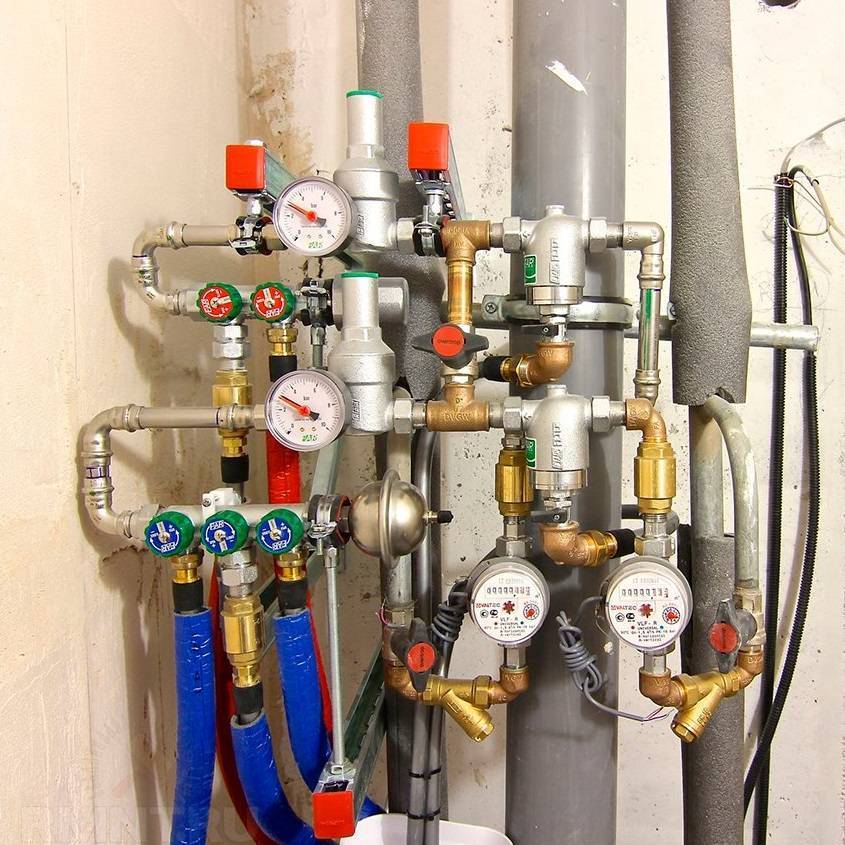

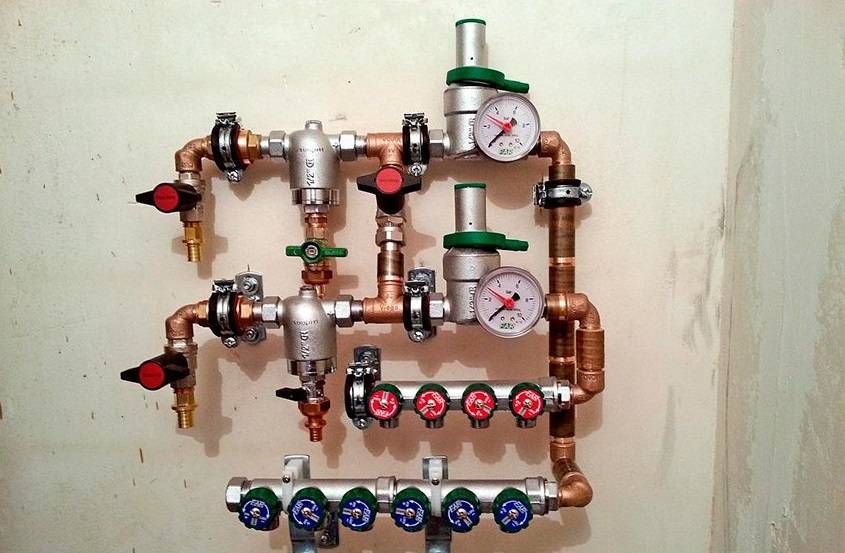

Установка в квартире

  • Проверьте наличие всех соединительных деталей для полипропиленовых труб. Которые понадобятся в процессе проведения монтажных работ.
  • Начните с осмотра прибора, установите заглушки на боковые отверстия РДВ. На которые впоследствии нужно будет установить манометры.
  • Монтаж прибора лучше всего выполнить на горизонтально установленной трубе. В этом случае, будет обеспечено вертикальное положение РДВ, обеспечивающее его бесперебойную работу.
  • Установив запорные вентили до и после регулятора давления. В случае аварийной ситуации с помощью кранов можно оперативно прекратить подачу воды.
  • Нанесенная на прибор регулировки давления стрелка с указанием потока воды, не даст ошибиться в правильности его установки. При верном расположении РДВ, заглушка для установки манометра должна оказаться сверху.
  • Перед входным потоком воды в регулятор давления лучше установить фильтр, позволяющий продлить срок бесперебойной работы РДВ.
  • Для надежности соединений используйте ленту ФУМ, которая исключит любую возможность протечки конструкции.

Установка в частном доме

  • Монтаж регулятора давления воды в системе водоснабжения частного дома ненамного отличается от квартирного. В схему водопровода придется добавить насос, поддерживающий давление в системе.
  • Также выбирается размещение прибора, чтобы после монтажа положение манометра было вертикальным.
  • Место установки конструкции – подача воды из городского водопровода или из скважины. Далее ставится прибор учета, следом регулятор давления.
  • Насос для поддержания давления, как правило, идет в комплекте поставки прибора для частного дома.
  • Не забудьте установить фильтрующий элемент на входе в домашний водопровод.

Профилактика появления проблем

Полностью исключить все факторы, уменьшающие срок беспрерывной службы, невозможно. Однако если выполнять профилактические мероприятия, то можно его значительно увеличить:

  1. Слабым местом у поршневых редукторов является их подвижный механизм — уплотнительные элементы. Чтобы увеличить эксплуатационных срок, их обрабатывают графитовой смазкой.

    Также для этой цели шлифуют цилиндр под золотник — это позволяет свести на нет заусенцы и шершавость, что уменьшает выработку резиновых прокладок.

  2. Один-два раза в год производить текущее обслуживание. Разбор, чистка и обратная сборка не займут много времени, но позволят избежать образования течи оборудования и стабилизируют регулировку давления.
  3. Гидроудары – бич всей сантехнической арматуры. Регуляторы давления способны гасить эти кратковременные скачки давления, но крайне негативно к ним относятся, — если внутренние элементы конструкции изготовлены из полимерной пластмассы, то не исключен даже риск полного выхода изделия из строя. Чтобы исключить негативные последствия, водопроводную сеть рекомендуют оснащать обратным клапаном и (или) мембранным гасителем гидроударов.

Рейтинг лучших моделей

Деление РДВ на «для частных домов» и «для квартир» — условно.

Выбор модели зависит от нескольких факторов:

  1. требуемый перепад давления;
  2. количество сантехнических потребителей;
  3. многофункциональность;
  4. стоимость оборудования и его надежность.

Поэтому рассмотрим лучшие варианты для домов и квартир исходя из его пропускной способности или размера сечения дросселя.

Для частных домов

Разберем наиболее популярные модели.

Honeywell D04FM-¾A — универсальный

Мембранная конструкция, оснащена выходом для манометра, материалы: корпус — DZR латунь, мембрана LSTR. Диапазон регулировки 1,5-6 бар, температура до 70°C.

Преимущества:

  1. повышенный эксплуатационный ресурс,
  2. подходит для горячего и холодного водоснабжения,
  3. удобная регулировка давления,
  4. двойная резьба: на ½ дюйма внутренней или ¾ дюйма внешней.

Недостатки:

  • достаточно высокая стоимость – переплата за мировой бренд – от 2,6 тыс. рублей;
  • деликатная мембрана -при регулировке требуется ослабление фиксирующего винта, иначе возможен прорыв диафрагмы.

Honeywell D06FM

Улучшенная модификация. Этот клапан имеет встроенный фильтроэлемент.

Имеет две разновидности:

  1. D06FM A — с прозрачной полимерной колбой (холодное водоснабжение: до 40 °C)
  2. D06FM B — цельнометаллической латунной (до 60 °C).

Конструкция снабжена удобной регулировкой — она позволяет производить точную настройку без использования манометра. Также в отличие от других аналогов сконструирован с двумя выходами для подключения манометра, находящихся снизу и сбоку.

Из недостатков:

  • Со временем настройка по регулировочным делениям не соответствует действительному.
  • Высокая цена – около 4 тыс. рублей.

OR0232 и OR0233

Поршневые вариации мощных и компактных регуляторов.

Регулировка с помощью ключа, оборудованы входом подключения манометров, обладают малыми размерами.

Отличие этих модификаций заключается в предельных входных давлениях: размеры камеры и поршня отличаются, — так 0232 работает с величиной не более 16 бар, а 0233 ограничен входящим давлением 25 бар.

Также OR 0233 оснащен двумя отверстиями для подключения манометров: снизу и сбоку.

Преимущества:

  1. Малые габариты, долговечность и эксплуатация до 130 С° (холодное и горячее водоснабжение).
  2. Используется там, где требуется понижение с высоких величин давления — оптимален для частных домов.
  3. Относительно невысокая стоимость – не более 1,5 тыс. рублей.

Поскольку регулятор поршневого типа, то ему присущи недостатки данной конструкции: установка только в одном положении (поршень вертикально), образование течи через уплотнительные кольца, риск заклинивания при гидроударе.

Модели регуляторов давления воды для квартир

Ниже представлен обзор лучших представителей в этой категории.

WATTS DRVN и HEIZ 1268221

Достойные регуляторы для многоквартирных домов. У этих аналогов похожая конструкция с HONEYWELL D06FM:

  • настроечная ручка со шкалой настраиваемого давления,
  • удобное расположение подключения манометра.

Однако значения пропускной способности несколько ниже, что вполне достаточно для индивидуальных квартир.

CALEFFI 5330

Со сменным картриджем и съемным сетчатым фильтром. Корпус устройства изготовлен из стойкой к вымыванию латуни CW602N.

Настройка производится с помощью ключа с обязательной установкой манометра.

Конструкция прибора весьма практична, удобна для профилактики и замены внутреннего механизма.

Наклонённый корпус содержит в себе сменный мембранный картридж, оснащен сетчатым фильтром. Механизм и сетка легко вынимается и просто чистится.

Преимущества:

  1. малые размеры, изготавливаются в разных модификациях: с манометром и без, под внутреннюю и внешнюю резьбу;
  2. есть возможность установки на медную трубку.

Недостаток заключен в преимуществе: при выходе из строя регулировочного механизма, требуется оригинальный ремкомплект.

VALTEK

Питерская компания специализируется на поршневых и мембранных редукторах. Все модели изготавливаются на производстве в Италии (характеризуются хорошим качеством), кроме VT.298.N и VT.082.N, которые изготавливаются в Китае.

Однако у последних есть свои преимущества — многофункциональность и компактный размер. Кроме того, VT.082.N имеет удобную регулировку ручкой, — следует иметь ввиду, что она фиксированная на 2 и 3 бара.

Преимущества продукции:

  • разнообразный ассортимент;
  • приемлемое качество
  • доступная цена.

Из недостатков можно выделить использование «устаревшего» материала: латуни, которая не обладает увеличенной способностью к вымыванию отложений.

Подробный обзор редукторов Valtec в нашей статье.

Принцип работы

РДВ, несмотря на свою простую конструкцию, предназначен для целого ряда полезных функций. Он не только уменьшает число протечек в магистрали, но и защищает соединенное с системой оборудование, которое чувствительно к перепадам воды.

Проточный

Данный вид водяного регулятора собран без каких-либо подвижных элементов. Благодаря этому возрастает его надежность и срок эксплуатации.

Водяное давление в проточном редукторе уменьшается за счет разделения воды на отдельные потоки, разливающиеся по каналам устройства. На конце прибора они снова соединяются в один поток, но уже более медленный.

Применяется для систем полива и орошения. Для полноценной работы прибора на выходе должен быть установлен вторичный регулятор.

Мембранный

Пропускная способность прибора находится в диапазоне от 0,5 до 3 м3/час. Прибор поставляется с подпружиненной мембраной, которая контролирует потоки воды в системе в квартире.

Пружина воздействует на встроенный клапан, который регулирует размер потока жидкости в системе водоснабжения. Устанавливается мембрана с помощью автономной камеры, которая блокирует попадание грязи внутрь устройства.

Существенный недостаток мембранного редуктора – сложность ремонта и последующего обслуживания.

Поршневой

Считаются наиболее простыми в конструкторском плане. Давление регулируется за счет подпряженных поршней, которые повышают или уменьшают зазор во внутреннем клапане. Для дополнительной регулировки устройство оснащено вентилем. С помощью него пружину можно сжать или ослабить.

Наиболее частой причиной поломки устройства является засорение внутреннего механизма. Для предотвращения попадания твердых веществ из воды редукторы устанавливаются вместе с очистительными фильтрами.

Надежность также не высока за счет множества подвижных частей. Поломка хотя бы одной означает выход из строя всего регулятора.

Электронный

Такой регулятор часто применяют в промышленных системах водоснабжения. Электронное устройство прибора вместе с датчиком движения анализирует данные о давлении потока и решает, надо ли активировать помпу для контроля.

Состоит регулятор из следующих частей:

  • датчики;
  • электронная плата;
  • коммутационная втулка;
  • патрубки для установки в магистраль.

Устройства должны поставляться с дисплеем для отображения сведений о давлении воды в трубопроводе.

Электронные редукторы предназначены для постоянного отслеживания водяных потоков, сохраняя при этом систему от гидроударов.

Автоматический

Автоматический РДВ состоит из мембраны и нескольких пружин. Благодаря установленным гайкам, возможна регулировка силы сжатия при напоре воды.

Единственное весомое отличие от мембранных устройств – наличие коррекционных гаек, с помощью которых выставляется рабочий диапазон.

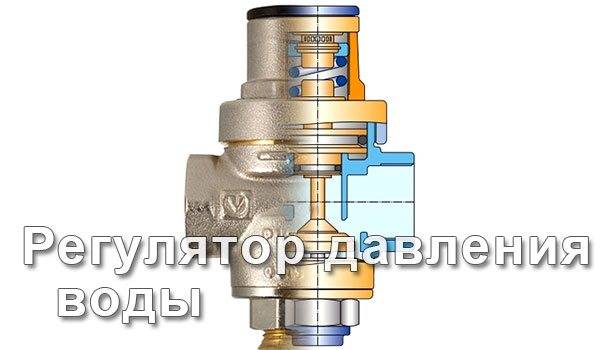

Как устроен стандартный регулятор?

Принцип функционирования регулятора довольно прост для понимания. Вода своим давлением задействует внутренний клапан, сдвигая его.

Затвор устройства сохраняет свое положение благодаря встроенной пружине. Если водяное давление растет, внутренняя пружина сжимается, из-за чего клапанная тарелка сдвигается к седлу редуктора, снижая тем самым давление воды.

Если напор воды снизился, либо был изначально незначительным – клапан регулятора раскрывается и высвобождает поток в трубопроводе.

Основный принцип работы РДВ заключается в автономной работе

Не менее важная функция редуктора – защита от возникающих гидроударов, которые могут вывести из строя обогревательные приборы.

Регуляторы давления надежны и просты в эксплуатации. Их не надо подключать к каким-либо источникам энергии. Настройка устройства также проста, как и последующее техническое обслуживание.

Монтаж устройства через фирму, цена

Невозможность выполнить работу самостоятельно, чаще всего, вынуждает обратиться за помощью к специалистам. Где найти хороших сантехников, и сколько будет стоить услуга – волнует каждого заказчика достаточно сильно.

Вариантов найти мастеров несколько:

  • обратиться за советом к друзьям и знакомым;
  • обратиться в управляющую компанию;
  • поискать информацию в интернете с предложениями услуг по монтажу сантехнического оборудования в конкретном регионе.

Выезд специалиста на место тоже будет включен в калькуляцию. Для загородного дома эта сумма, наверняка окажется выше, чем для городской квартиры, если фирма-исполнитель расположена в городской черте.

Чтобы решение вопроса по установке РДВ имело положительный результат, предварительно следует получить грамотную консультацию хорошего специалиста, после чего принимать решение о производстве работ.

Как правильно настроить блок?

Для регулировки блока нужны будут:

  • отвертка с плоским окончанием для откручивания крышки,
  • рожковый ключ или головка на 8 мм.

Перед началом работ нужно проверить существующее давление пуска и остановки насоса по манометру, установленному совместно в блоке.

Если манометрический прибор не исправен или отсутствует, следует присоединить к водопроводу контрольный манометр, с диапазоном измерений от 0 до 6 атм., с шагом делений 0,1 или 0,2.

Сначала откручивается пластиковая крышка блока управления

Спиралью меньшего размера, отстраивается разница в давлении, между пуском и отключением насоса. Может иметь рядом символ ΔР.

Как перенастроить блок:

  1. Выявить фактические моменты запуска и остановки помпы, по манометру.
  2. Решить, какие новые моменты следует установить, определить, нужно ли сохранить разницу ΔР между моментами запуска и остановки.
  3. Если момент запуска не меняется, то выполняют перенастройку малой спирали ΔР. Если давление пуска стоит изменить, то начинается перенастройка с большой пружины Р, а потом переходят к настройке малой пружины.
  4. Для повышения силы воды гайка крутится по ходу стрелки на часах, спираль сжимается. Для понижения, гайку крутить против хода часов, спираль ослабнет.
  5. После 1 – 2 поворотов гайки, следует запустить помпу, чтобы узнать новые моменты срабатывания блока на пуск и остановку.
  6. При получении необходимого момента пуска помпы переходят к изменению момента отсечки, вращая гайку малой спирали. Вращение по часовому ходу, на сжатие спирали, приводит к большему диапазону ΔР, против хода часов, на ослабление спирали, к меньшему диапазону ΔР.
  7. После 1 – 2 полных поворотов гайки снова делают пробный пуск помпы, для определения новых моментов.
  8. При установлении необходимых моментов следует так же убедиться, что помпа выключается в течение 5 секунд, при достижении верхнего момента отсечки, при всех закрытых вентилях.

Как регулировать в частном доме?

Регулировка блока, установленного в квартире, не отличается от настроек в частном доме. Но в частном доме, моменты пуска и отключения часто устанавливают выше, чем в квартире.

Это может быть обусловлено наличием второго этажа, оборудования на приусадебном участке, которому требуется более высокий напор.

Особенности монтажа РВД

В соответствии с принятыми стандартами установка регуляторов должна производиться в месте входа, а именно, после запорного вентиля, но перед водяным счетчиком. Это делается для того, чтобы обезопасить все подключенные элементы. Фильтр, бытовые приборы, счетчик учета будут работать в штатном режиме, исключая возможность выйти из строя. Перед тем, как устанавливать редуктор давления воды своими руками, необходимо изучить несколько простых правил.

Правила установки в квартире

Имеет смысл врезать патрубки для установки манометров. Квартирные регуляторы давления должны быть вертикально сориентированными. Горизонтально и диагонально их монтировать запрещено. На корпусе устройства имеется отметка, указывающая направление движения жидкости.

Для монтажа придется перекрывать стояк, о чем нужно заблаговременно уведомить соседей. Если трубы изготовлены из полипропилена, используются специальные переходники, которые в большинстве случаев идут в комплекте. Имеет смысл врезать сетчатый фильтр. Для этого используется специальная запорная арматура.

Монтаж производится газовым разводным ключом. Единственное условие – не переусердствовать, дабы не разломать корпус. Работы нельзя назвать простыми, и они требуют наличия специализированных строительных навыков. Все соединения уплотняются, чтобы избежать протечек.

Специфика монтажа РВД в частном доме

Суть работ идентична. Отличие – наличие помпы, обеспечивающей жильцов водой. В этом случае точка врезки – вход трассы в здание, после водомера. На рынке продаются комплекты, в которые входит не только редуктор, но и насос. Подключают их таким образом, чтобы в случае просадки давления последний включался автоматически. Это даст возможность поддерживать постоянные эксплуатационные параметры.

С двух сторон от регулятора нужно врезать запорную арматуру. Чтобы устройство функционировало бесперебойно, потребуется фильтр грубой очистки. Его устанавливаются на входе трубопровода в здание. Опять же требуется навык. И лучше, чтобы обвязку и монтаж выполнял специалист. Это – гарантия эффективности, надежности, безопасности.

Можно ли устанавливать регулятор вертикально, а не горизонтально?

Большинство товаропроизводителей рекомендуют монтировать данный вид изделия только на горизонтальных участках трубопровода.

Несмотря на это, не редки случаи, когда возможен лишь вертикальный монтаж. Например, из-за малого пространства.

Следует знать, что вертикальная установка регулятора способна повлечь за собой его нестабильную работу. Вполне возможно, что РДВ не сможет выдерживать параметры давления, указанные изготовителем.

Еще одна опасность, особенно для регуляторов поршневого исполнения – попадание внутрь мелких механических частиц. Происходит это из-за нарушения фильтрации, вызванной изменением положения редуктора.

При вертикальной установке регулятор необходимо снабдить дополнительным фильтром, чтобы обезопасить его от попадания мелкофракционного мусора (грязь, песок)

Такая мера предосторожности совсем нелишняя. Этим можно будет понизить вероятность быстрого выхода из строя прибора

Некоторые разработчики создают редукторы, работоспособность которых не зависит от расположения. Приборы могут быть смонтированы и горизонтально, и вертикально.

Стоимость таких РДВ значительно выше, ассортимент не очень велик. Но за то, при установке подобного регулятора давления, не нужно будет опасаться за качество его работы.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
