Регулятор давления в системе водоснабжения: есть ли необходимость в его установке?

Назначение бытового регулятора давления воды

Принцип действия и характеристики

Регулировка редуктора давления в квартире

Приступая к самостоятельной настройке редуктора в квартире, необходимо принимать во внимание, что на выходе оптимальным считается напор жидкости силой 2-3,5 кг/см. кв. Каждая модель устройства имеет свое время срабатывания

Если возникает протечка, в зависимости от установки наблюдается снижение напора на 1,2-1,5 атм. Спустя несколько секунда давление повышается до отметки, ниже статической. В идеале входное давление должно быть на 1,5 кг/см. кв. больше выходного. В противном случае скорость движения жидкости по трубопроводу заметно снизится

Каждая модель устройства имеет свое время срабатывания. Если возникает протечка, в зависимости от установки наблюдается снижение напора на 1,2-1,5 атм. Спустя несколько секунда давление повышается до отметки, ниже статической. В идеале входное давление должно быть на 1,5 кг/см. кв. больше выходного. В противном случае скорость движения жидкости по трубопроводу заметно снизится.

Большая часть редукторов изначально идет с предустановкой на 3 бара. Если возникает необходимость, этот параметр можно отрегулировать самостоятельно, изменяя давление в большую или меньшую сторону.

Современный редуктор для воды в процессе настройки не требует наличия у хозяина какого-либо специализированного инструмента. Регулировка выполняется либо от руки, либо с использованием широкой отвертки или подходящего гаечного ключа сразу после интеграции в систему водоснабжения.

Первое, что необходимо сделать после монтажа устройства – проверить качество его установки. Для этого открывается подача воды и производится осмотр на предмет протечек. В некоторой степени их можно полностью исключить, использовав уплотнительный материал.

Регулировка начинается с перекрытия всех кранов. Изменение давления в трубопроводе выполняется поворотом специальной регулировочной головки, расположенной снизу корпуса. Для повышения напора головка поворачивается по часовой стрелке, для понижения – в противоположную сторону. Один полный оборот изменяет давление на величину в половину бара. Если на устройстве установлен манометр, это будет видно по движению стрелки.

Почти все бюджетные редукторы не имеют манометра, а значит, точно настроить давление в системе невозможно. Для решения проблемы воспользуйтесь одним из следующих способов:

• «На глаз» — после проворота головки в требуемую сторону, открывается смеситель. Давление оценивается визуально.
• Временный монтаж в систему измерительного прибора, в этом случае – манометра. После выполнения регулировки, манометр выкручивается, а отверстие закрывается заглушкой.

Первый способ не позволяет определить точное давление, а значит, его значение в любом случае будет отклоняться от нормы. Вопрос лишь в величине этого отклонения. Чрезмерно высокий или низкий напор – нарушение правил эксплуатации сантехнического оборудования.

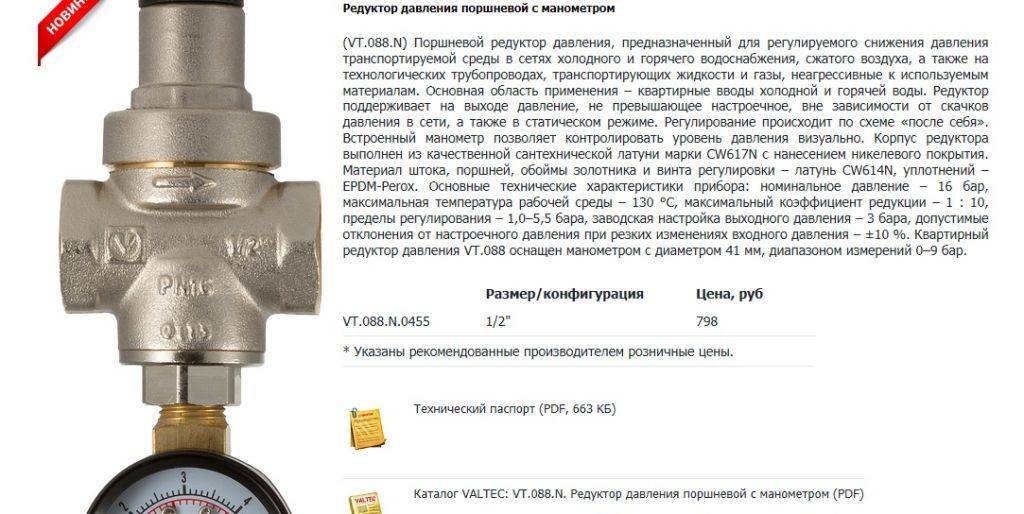

Редуктор давления с манометром позволяет с высокой точностью понижать напор воды, ориентируясь на показания последнего. Можно выбрать вариант как с уже установленным измерительным прибором, так и с предусмотренным под него посадочным местом. Сами же манометры часто изготавливаются с дополнительной стрелкой и шкалой, показывающими температуру жидкости в системе. Подобная функция полезна в сетях подачи горячей воды.

Объявления на НН.РУ — Стройка

Дзержинская мебельная фабрика дасторг распродает и развозит кухонный набор уголок целиком или по частям новый с доставкой бесплатно по. Цена: 6 900 руб.

Набор орхидея ясень новая бесплатно привезу по городу нижний новгород дзержинск. Есть другие цвета и модели от 5000руб распродажа. Цена: 7 500 руб.

Дзержинская мебельная фабрика дасторг распродает и развозит — детская мебель лего дуб крафт золотой/белый тумба под тв полка стол. Цена: 1 руб.

Распродажа остатков кухонный стол — 1100руб и 6 мягких табурета — 1800руб новые привезу бесплатно по нижнему новгороду дзержинск. Цена: 2 900 руб.

В Нижнем Новгороде бесследно исчезла пенсионерка. ПСГ «Рысь» объявляет о начале поисковых мероприятий.

Кафе-легенда, находившееся у стены возле Дмитровской башни и любимое многими нижегородцами ещё с советских времён, было снесено вчера по.

Серьёзная авария произошла вчера в Нижегородской области: на объездной трассе, ведущей в Балахну, столкнулись два легковых автомобиля. Удар.

Хотите отпраздновать Хеллоуин необычно? Самое время отправиться в MOTIONGATE Dubai! Там любителей острых ощущений ждёт самая высокая.

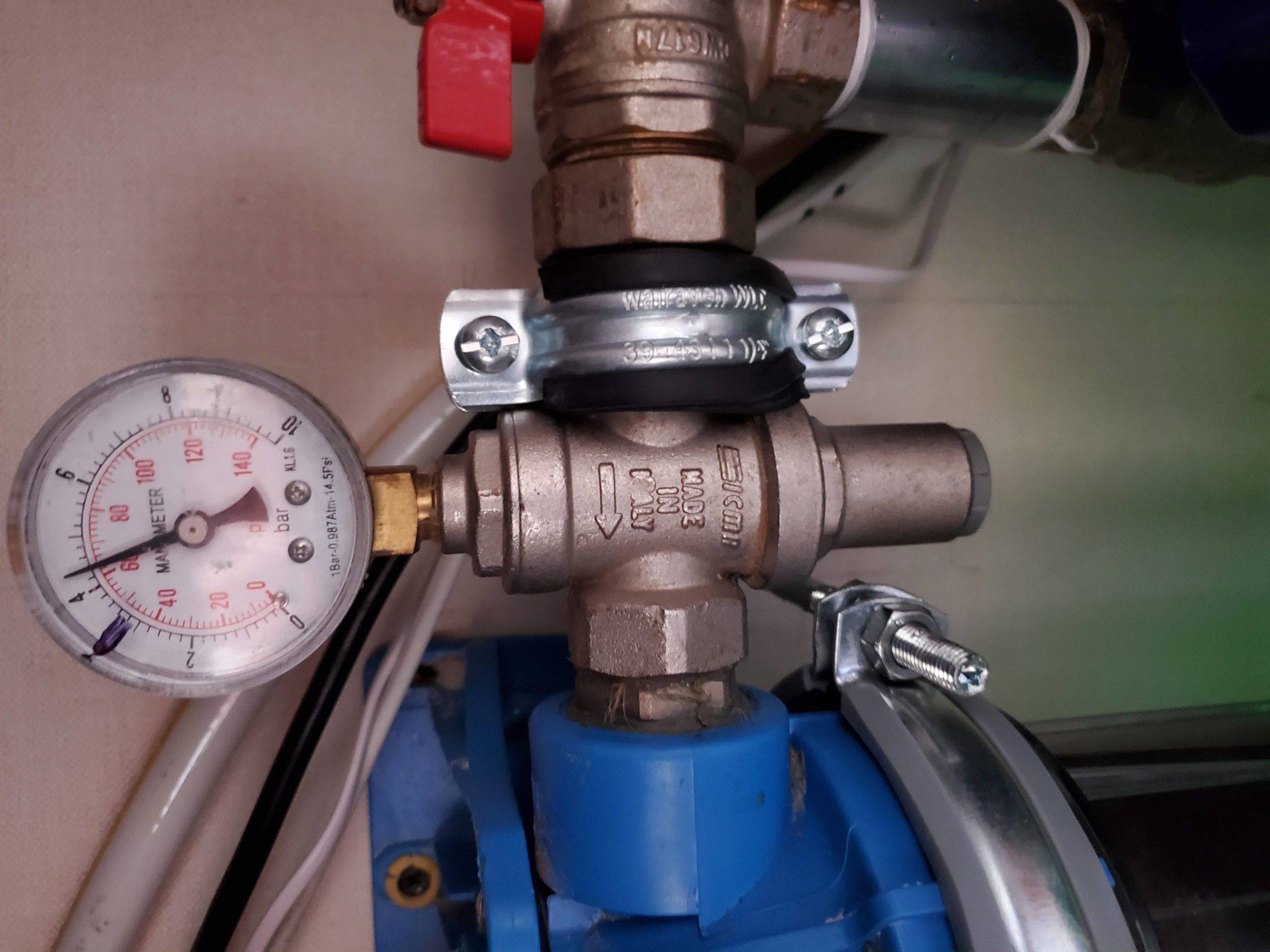

Решил проверить работоспособность редуктора воды, долго лежавшего без использования! Я так понимаю, редуктор поршневой! Пружина еще действует, резинки вроде все без изъяна, выбоин и выработки нигде не обнаружил! Но капает, гадина, из регулировочной втулки! Капля раз в секунду! Сегодня искал хоть какой-нибудь рем комплект! Не нашел! Может кто сталкивался с такими редукторами? Входное давление 7 атм!

Как отрегулировать давление воды в системе водоснабжения

Согласно нормам, давление в системе водоснабжения частного дома и квартиры должно соответствовать от 2 кг/см 2 до 4кг/см 2 .

Этот показатель легко достигается с помощью редуктора. Вращая регулировочный винт, добейтесь чтобы стрелка манометра показывала нужное вам давление. В идеале, давление в домашней системе водопровода должно быть меньше входного (магистрального) на 1,5 кг/см 2 .

Более точной настройки давления в системе можно добиться установкой дополнительного манометра, который надо расположить на входе в систему домашнего водопровода. Разница в показаниях двух приборов даст возможность правильно настроить работу регулятора давления воды.

Особенности монтажа

Установка стабилизатора давления воды в квартире и в частном доме немного отличаются. Согласно инструкции, устройство рекомендуется установить на участке магистрали сразу после запорного крана. В таком положении регулятор эффективно защитит все имеющиеся приборы от аварийных ситуаций. На корпусе редуктора имеется стрелка. Монтаж следует проводить таким образом, чтобы направление этой стрелки совпадало с направлением тока воды в магистрали.

Установка регулятора.

Правила установки в квартире

При монтаже РВД в квартире следует обратить внимание на следующие особенности:

• Участок трубопровода, где будет установлен регулятор, должен по возможности располагаться горизонтально. Следует заранее собрать редуктор, а боковые отверстия заглушить – в них позднее будут установлены манометры.
• Регулятор следует монтировать в строго вертикальном положении.
• До и после стабилизатора давления воды рекомендуется установить запорную арматуру. Это облегчит работу, если в дальнейшем нужно будет заменить редуктор.
• Участки соединения необходимо уплотнить, воспользовавшись фторопластовым уплотнительным материалом (ФУМ).

Специфика монтажа РВД в частном доме

При установке этого устройства в частном доме необходимо принять во внимание следующие правила:

• Регулятор рекомендуется монтировать на том участке, где домашняя магистраль соединяется с общим трубопроводом.
• По обе стороны от устройства нужно установить запорную арматуру.
• Установку следует проводить в комбинации с насосом. Многие производители предоставляют редуктор в комплекте с насосным оборудованием.
• Если в системе нет фильтра грубой очистки, то обязательно следует установить его.
• После РВД необходимо провести трубу, длина которой равна 5 рабочим диаметрам. Это нужно для стабилизации напора.

Установка узлов системы водоснабжения

Типичная схема разводки водопроводной системы со скважиной или колодцем может применяться для последовательной проводки трубопровода.

Она состоит из таких узлов:

• Насосное оборудование. Для глубокого колодца более 8-ми метров или скважины подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборке или поверхностные насосы.
• Переходной ниппель. Нужен для соединения со следующими элементами системы, которые в большинстве случаев имеют отличный от выхода из насоса диаметр.
• Обратный клапан. Предотвращает вытекание воды из системы в момент простаивания насоса, падения напора воды.
• Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от разводки (наружной или внутренней, скрытой или открытой), цены самого материала, простоты монтажа. Трубопровод, подводящий воду в дом, снабжается теплоизоляционным слоем.
• Водоразборная арматура. Используется для соединения труб, перекрытия подачи воды, монтажа трубопровода под углом и т. д. К ней можно отнести: фитинги, краны, водорозетки, тройники и т. д.
• Группа фильтров. Предназначена для защиты оборудования от попадания твердых и абразивных частиц, снизит содержание железа в воде и смягчит ее.
• Бак гидроаккумулятора. Требуется для создания и поддержания стабильного напора воды, предотвращения частого срабатывания насоса.
• Группа безопасности. Необходима для контроля давления в системе — реле давления, манометр и реле сухого хода. Приборы автоматического регулирования помогают поддерживать стабильный напор в системе и продлевать срок эксплуатации оборудования.

Все элементы системы подключаются в определенной последовательности. Подробнее очередность можно рассмотреть на схеме. Далее установку системы описано на примере коллекторной разводки, как более сложной.

Простая схема системы водоснабжения дает возможность представить, как должна выполняться разводка от источника до крайней точки потребления (+)

Коллекторный узел в частном доме устанавливается в специальных помещениях — бойлерных или котельных — специально отведенных комнатах жилого дома, в подвальных и полуподвальных помещениях.

В этажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за смывным бачком в туалете или спрятать в специальном шкафу. Чтобы сэкономить водопроводные трубы, коллектор располагают поближе к большему количеству сантехнических приборов, на примерно одинаковом расстоянии от них.

Монтаж коллекторного узла, если следовать по направлению воды, проводят в такой очередности:

1. На участке соединения коллектора с основной трубой подачи воды устанавливают запорный кран для отключения в случае необходимости всей системы.
2. Далее монтируют осадочный фильтр, который задерживает крупные механические взвеси, способные привести к поломке оборудования.
3. Затем проводят установку еще одного фильтра, который будет изымать из воды более мелкие включения (в зависимости от модели — частицы от 10 до 150 микрон).
4. Следующий в схеме установки — обратный клапан. Он перекрывает обратный ток воды при падении давления.

После установки вышеперечисленного оборудования к трубе подачи воды подключают коллектор с таким количеством выводов, которое соответствует числу точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.

Монтаж водопроводных веток горячей и холодной водопроводной системы одинаков при центральном водоснабжении. Немного иначе проходит установка в доме: один из отводов холодной воды коллектора подключают к водонагревателю, откуда горячую воду направляют на отдельный коллекторный узел

Виды устанавливаемых в системах водоснабжения редукторов давления воды

Установка редуктора

Процесс установки редуктора давления воды не вызывает сложностей. Рекомендуется монтировать устройство в горизонтальном положении, чтобы обеспечить его нормальную работоспособность. Если редуктор оборудован манометром, то прибор устанавливается таким образом, чтобы манометр находился вверху.

При установке необходимо:

• Перекрыть поступление воды в систему.
• Измерить размер редуктора и 2 –х вентилей, в соответствии с которым вырезать кусок трубы в том месте, где планируется установить прибор.
• Установить один вентиль на резьбу, предварительно обмотанную проклеенной паклей. Вентиль накручивается по часовой стрелке без излишних усилий, чтобы не допустить его повреждение.
• Присоединить редуктор, а затем установить другой кран. С помощью второго вентиля можно будет произвести демонтаж редуктора в экстренных случаях. Для уплотнения всех соединений можно использовать паклю, пропитанную специальным клеем или прокладки из резины.

Если трубы выполнены из пластика, то их необходимо будет запаять специальным устройством. Необходимо также, чтобы диаметр редуктора соответствовал диаметру труб водопровода, в противном случае придется дополнительно приобретать соответствующие переходники.

Чем полезен редуктор давления воды в квартире?

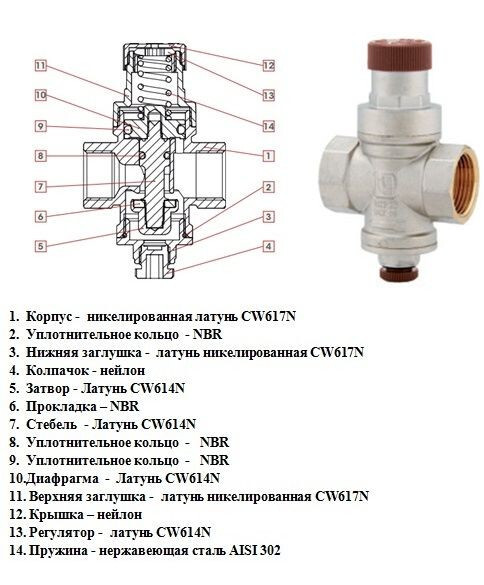

Основные элементы представлены прочным закрывающимся корпусом, сетчатым фильтром, пружинным и прижимным механизмами, винтовым механизмом и гайкой для регулирования, а также манометром, суппортом центральным, поршнем с поршневой тарелкой, диафрагмой, клапаном с прокладкой и уплотнительными кольцами.

Для использования прибора должен быть выполнен ряд условий, характеризующийся наличием водной среды без наличия сжатых воздушных масс и масел, а максимальные показатели давления и температуры не должны превышать 16 бар / 70 ˚С.

Назначение регулятора основано на выравнивании диафрагменных усилий и настроечного пружинного механизма. Открытие водопроводного крана стимулируется уменьшение выходного редукторного давления и снижения диафрагменного давления.

Пружинное усилие позволяет стабилизировать показатель рабочего давления на выходе до заданных значений. Установка редуктора на вход способствует стабилизации давления в водопроводной системе.

Такое устройство может быть смонтировано на бытовые приборы, неимеющие защиты от высокого водяного давления и обладающие насосом, включение которого может спровоцировать образование гидроудара.

Топ 3 моделей редукторов

С точки зрения конструктивных особенностей приборы не делят на квартирные и для частных строений. Их выбирают исходя из:

• мощности;
• стоимости;
• долговечности;
• числа потребителей;
• необходимого давления.

Приведем обзор топовых моделей.

Для квартиры

Отдавайте предпочтение следующим моделям — они оптимально работают в квартирных условиях:

• WATTS DRVN — небольшая пропускная способность, хорошая локация манометра, функциональная ручка настройки давления. Высокая износостойкость;
• CALEFFI 5330 — снабжен сменным фильтром и картриджем. Сделан из латуни. Долговечен. Имеет настроечный ключ. Прост в обслуживании и ремонте. Изготавливается в двух версиях — с манометром и без него. Слабое место — механизм регулировки напора;

VALTEK — продукт отечественного сборки. Детали закупаются у итальянских партнеров. Небольшие габариты на фоне отличной функциональности прибора.  Из минусов — есть риск попасть на китайскую подделку.

Для частного дома

Оптимальные варианты с точки зрения цена — качество:

Honeywell D04FM-¾A — универсальная модель мембранного типа. Имеет разводку для установки манометра. Корпус сделан из латуни — долговечного и прочного материала. Адаптирован под холодную и горячую воду, позволяет самостоятельно регулировать давление в трубах, имеет двойную резьбу. Слабое место — мембрана

При неосторожной регулировке напора может сломаться;

Honeywell D06FM — модернизированный аналог предыдущей версии. Комплектуется встроенным фильтром

Выпускается в двух модификациях — латунная или полимерная колба. Давление регулируется без использования манометра. Из минусов — настройки нужно постоянно обновлять. Цена — от 4,5 тысяч рублей;

OR0232 и OR0233 — поршневые типы редукторов. Маленькие по размерам, но довольно мощные устройства. Манометр можно подключать как снизу, так и сверху. Подходят для любых видов трубопроводов. Недостаток — горизонтальный монтаж изделия не предусмотрен.

Варианты исполнения

Теперь поговорим о вариантах их исполнения, рассматривая разных производителей редукторов давления, можно отметить, что у каждого производителя есть свои фишки и полезности, которые определённо нужно учитывать при их приобретении. До этого, мы рассматривали два вида редукторов давления, имеющих классическое исполнение, а например другой производитель достаточно известный многим, предлагает вам получить и редуктор и фильтр в одном так сказать флаконе.

И если учесть что некоторые производители редукторов прямо указывают на то, что перед редуктором необходима обязательная установка сетчатого фильтра, то здесь вы сразу получаете два прибора в одном.

Спорить не буду,  конечно, и цена у такого прибора довольно таки высока,  и многие, наверное скажут: за эти деньги можно купить два простых мембранных редуктора и два промывных фильтра, но это уже как говорится на вкус и на цвет.

 Но, например, в тесных условиях расположения вводного узла, сократить место и установить прибор два в одном может быть даже очень оправдано. Варианты исполнения редуктора с промывным фильтром могут быть разными, например колба фильтра может быть прозрачной из пластика, а может быть закрытого типа.

Здесь сложно сказать что лучше, кто то наверное хочет видеть сколько грязи собралось в корпусе фильтра, но правда в том, что при плохой воде, через какое то время прозрачная колба наверное уже будет не так прозрачна. При выборе редуктора, нужно обязательно смотреть на его характеристики, изделия с прозрачной колбой как правило идут только на холодную  и часто по характеристикам выдерживают меньшее  давление по сравнению с аналогичным но имеющим  уже закрытую колбу. Есть редуктора со встроенным штатным косым фильтром защищающим  его механизм . Редуктор давления может иметь отверстие под манометр что определённо очень удобно, поскольку не нужно устанавливать дополнительный узел с манометром. Благодаря манометру можно контролировать и  выставить на выходе устройства необходимое давление. Теперь о регулировке, классический вариант исполнения редуктора предполагает регулировку давления воды по манометру, где сама регулировка производится при помощи  поворота ключа или отвертки вставленными в регулировочную втулку редуктора, производя вращение втулки до необходимого значения показаний на манометре.

Этот способ, в принципе не обременителен, не требует много времени и достаточно прост. Но некоторые производители пошли ещё дальше и представили покупателю редуктора с возможностью регулировки давления от руки, ориентируясь по цифровым делениям шкалы расположенной прямо на корпусе редуктора.

Такой вариант определённо удобен, но как говорится, за всё нужно платить, в любом случае, что бы быть убеждённым на все 100,  гораздо правильнее, контролировать давление по манометру, сравнивая его с цифровой шкалой  указанной  на редукторе.

Варианты исполнения

Теперь поговорим о вариантах их исполнения, рассматривая разных производителей редукторов давления, можно отметить, что у каждого производителя есть свои фишки и полезности, которые определённо нужно учитывать при их приобретении. До этого, мы рассматривали два вида редукторов давления, имеющих классическое исполнение, а например другой производитель достаточно известный многим, предлагает вам получить и редуктор и фильтр в одном так сказать флаконе.

И если учесть что некоторые производители редукторов прямо указывают на то, что перед редуктором необходима обязательная установка сетчатого фильтра, то здесь вы сразу получаете два прибора в одном.

Спорить не буду,  конечно, и цена у такого прибора довольно таки высока,  и многие, наверное скажут: за эти деньги можно купить два простых мембранных редуктора и два промывных фильтра, но это уже как говорится на вкус и на цвет.

 Но, например, в тесных условиях расположения вводного узла, сократить место и установить прибор два в одном может быть даже очень оправдано. Варианты исполнения редуктора с промывным фильтром могут быть разными, например колба фильтра может быть прозрачной из пластика, а может быть закрытого типа.

Здесь сложно сказать что лучше, кто то наверное хочет видеть сколько грязи собралось в корпусе фильтра, но правда в том, что при плохой воде, через какое то время прозрачная колба наверное уже будет не так прозрачна. При выборе редуктора, нужно обязательно смотреть на его характеристики, изделия с прозрачной колбой как правило идут только на холодную  и часто по характеристикам выдерживают меньшее  давление по сравнению с аналогичным но имеющим  уже закрытую колбу. Есть редуктора со встроенным штатным косым фильтром защищающим  его механизм . Редуктор давления может иметь отверстие под манометр что определённо очень удобно, поскольку не нужно устанавливать дополнительный узел с манометром. Благодаря манометру можно контролировать и  выставить на выходе устройства необходимое давление. Теперь о регулировке, классический вариант исполнения редуктора предполагает регулировку давления воды по манометру, где сама регулировка производится при помощи  поворота ключа или отвертки вставленными в регулировочную втулку редуктора, производя вращение втулки до необходимого значения показаний на манометре.

Этот способ, в принципе не обременителен, не требует много времени и достаточно прост. Но некоторые производители пошли ещё дальше и представили покупателю редуктора с возможностью регулировки давления от руки, ориентируясь по цифровым делениям шкалы расположенной прямо на корпусе редуктора.

Такой вариант определённо удобен, но как говорится, за всё нужно платить, в любом случае, что бы быть убеждённым на все 100,  гораздо правильнее, контролировать давление по манометру, сравнивая его с цифровой шкалой  указанной  на редукторе.

Функции редуктора давления в квартире

Редукционный клапан в системе водоснабжения – устройство, относящееся к трубопроводной арматуре и предназначенное для снижения давления входящего потока жидкости по предварительно заданным настройкам. Интегрированный в систему водоснабжения квартиры регулятор позволяет избавиться от целого ряда проблем. Учитывая, что рабочее давление бытовых смесителей не превышает 5 атмосфер, установка подобного оборудования предотвратит их выход из строя при высоком напоре жидкости. Редуктор решает следующие задачи:

• Защита как самого водопровода, так и сантехнического оборудования от чрезмерного давления воды. Особенно это актуально в многоэтажных домах, где для подъема столба жидкости к верхним квартирам, его напор часто превышает безопасные для сантехники значения.
• Защита инженерных коммуникаций от гидроударов.
• Снижение давления в системе водопровода до требуемых производителями приборов значений. Например, накопительные бойлеры и бытовые водонагреватели проточного типа часто оснащаются системами, блокирующими подачу жидкости при превышении безопасного значения давления.
• Снижение потребления воды. Чем выше давление в трубопроводе, тем больше воды вытекает из смесителя за единицу времени. Примечательно, что такое оборудование, как редукционный клапан, актуально для загородных домов, где расход влияет на количество сточных вод. Чтобы откачать последние, необходим ассенизатор, а чем интенсивнее они накапливаются, тем больше придется потратить на услуги ассенизационных компаний.
• Понижение шума в устройствах водяного забора. При высоком давлении воды, в кранах и смесителях возникает шум, которой либо полностью исчезает, либо его уровень заметно снижается с установкой редуктора.

Как устроен стандартный регулятор?

Принцип функционирования регулятора довольно прост для понимания. Вода своим давлением задействует внутренний клапан, сдвигая его.

Затвор устройства сохраняет свое положение благодаря встроенной пружине. Если водяное давление растет, внутренняя пружина сжимается, из-за чего клапанная тарелка сдвигается к седлу редуктора, снижая тем самым давление воды.

Если напор воды снизился, либо был изначально незначительным – клапан регулятора раскрывается и высвобождает поток в трубопроводе.

Основный принцип работы РДВ заключается в автономной работе

Не менее важная функция редуктора – защита от возникающих гидроударов, которые могут вывести из строя обогревательные приборы.

Регуляторы давления надежны и просты в эксплуатации. Их не надо подключать к каким-либо источникам энергии. Настройка устройства также проста, как и последующее техническое обслуживание.

Часть 6. Установка редуктора

Установка и демонтаж клапана должны производиться при отсутствии давления в системе.

Перед установкой редуктора давления трубопровод должен быть очищен от окалины и ржавчины. Системы внутреннего холодного и горячего водоснабжения по окончании их монтажа должны быть промыты водой до выхода ее без механических взвесей (СНиП 03.05.01).

В соответствии с ГОСТ 12.2.063 п.3.10, редукторы давления не должны испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку от трубопровода на редукторы давления. Несоосность соединяемых трубопроводов не должна превышать 3 мм при длине до 1 м плюс 1 мм на каждый последующий метр (СНиП 3.05.01 п. 2.8.).

При использовании материала подмотки (ФУМ, пакля, лен) необходимо исключить вероятность попадания излишков материала во входную камеру редуктора.

Редукторы давления поставляются потребителю полностью подготовленными к работе, с заводской настройкой 3 бара.

Монтажное положение определяется спецификацией редуктора, у разных производителей – разные условия

Большинство представленных редукторов можно устанавливать в любом монтажном положении, при этом направление потока должно совпадать с направлением стрелки на корпусе клапана.

Внимание! Комбинированные регуляторы с промывными фильтрами могут монтироваться только в положении колбой вниз!

Расположение редуктора должно иметь удобный доступ для технического обслуживания и настройки. Должен быть обеспечен доступ к манометру и калибровочному винту/ручке

Всегда устанавливайте фильтр перед системой, регулярно делайте промывку фильтра.

Используйте запорные клапаны с двух сторон системы, чтобы иметь возможность осуществить работы по техническому обслуживанию.

Используйте компенсатор гидравлического удара для защиты редуктора от возможных повреждений при гидроударе.

В случае монтажа редуктора перед водонагревателем, требуется обеспечить свободное расстояние длиной 5 ДУ.

Ниже прилагается базовая схема установки с возможностью перекрытия и обслуживания. Данная схема может быть дополнена водосчетчиком, байпасной линией обратной промывки, компенсатором гидроудара, расширительным бачком и другим оборудованием.

Назначение регулятора давления

Усредненный показатель, который принято считать за нормальный – 3 атм. Нарушение эксплуатационных норм и правил, поломки на трассе и ряд других причин могут спровоцировать скачки, в результате которых трубопровод, запорное оборудование, оснащение и уплотнители выйдут из строя. Резкие скачки – не единственная угроза.

Чтобы по достоинству оценить, какая роль отведена регуляторам давления воды в квартирах, достаточно посчитать, сколько стоят подключенные бытовые приборы. Проточный водонагреватель, бойлер, посудомоечная и стиральная машина находятся в зоне риска. Перепады могут спровоцировать их выход из строя, а ремонт стоит немало денег. Чтобы этого не произошло, потребуется регулятор давления воды в системе водоснабжения.

Устройство и принцип действия

Назначение РДВ (бытовой регулятор давления воды) — понижать и стабилизировать давление воды в коммуникациях разного типа. По конструкции такие редукторы делятся на два типа.

1. Давление корректируется на участке магистрали до редуктора, если ориентироваться по течению жидкости (попросту говоря, регулятор «до себя»).
2. Прибор для стабилизации давления в трубах, подключённых к выходу (регулятор «после себя»).

Первый тип РДВ поддерживает давление в трубопроводе автоматически, за счёт изменения проходного сечения в клапане. Пока заданная величина не будет стабильна в трубопроводе, он будет держать клапан открытым. Подобные механизмы называются пропорциональными, потому что пропускная способность прямо пропорциональна отходу мгновенных параметров от заданного значения. Регуляторы типа «до себя» применяют в системах отопления, насосных агрегатов и т. д.

Чтобы стабилизировать напор воды в домашнем пользовании, чаще пользуются редуктором «после себя». Такой прибор, как и предыдущий, регулирует давление путём изменения внутреннего сечения в клапане, но работает совершенно по-другому. При увеличении гранично заданного уровня клапан целиком или частично закрывает поток воды, а когда напор понижается, открывает.

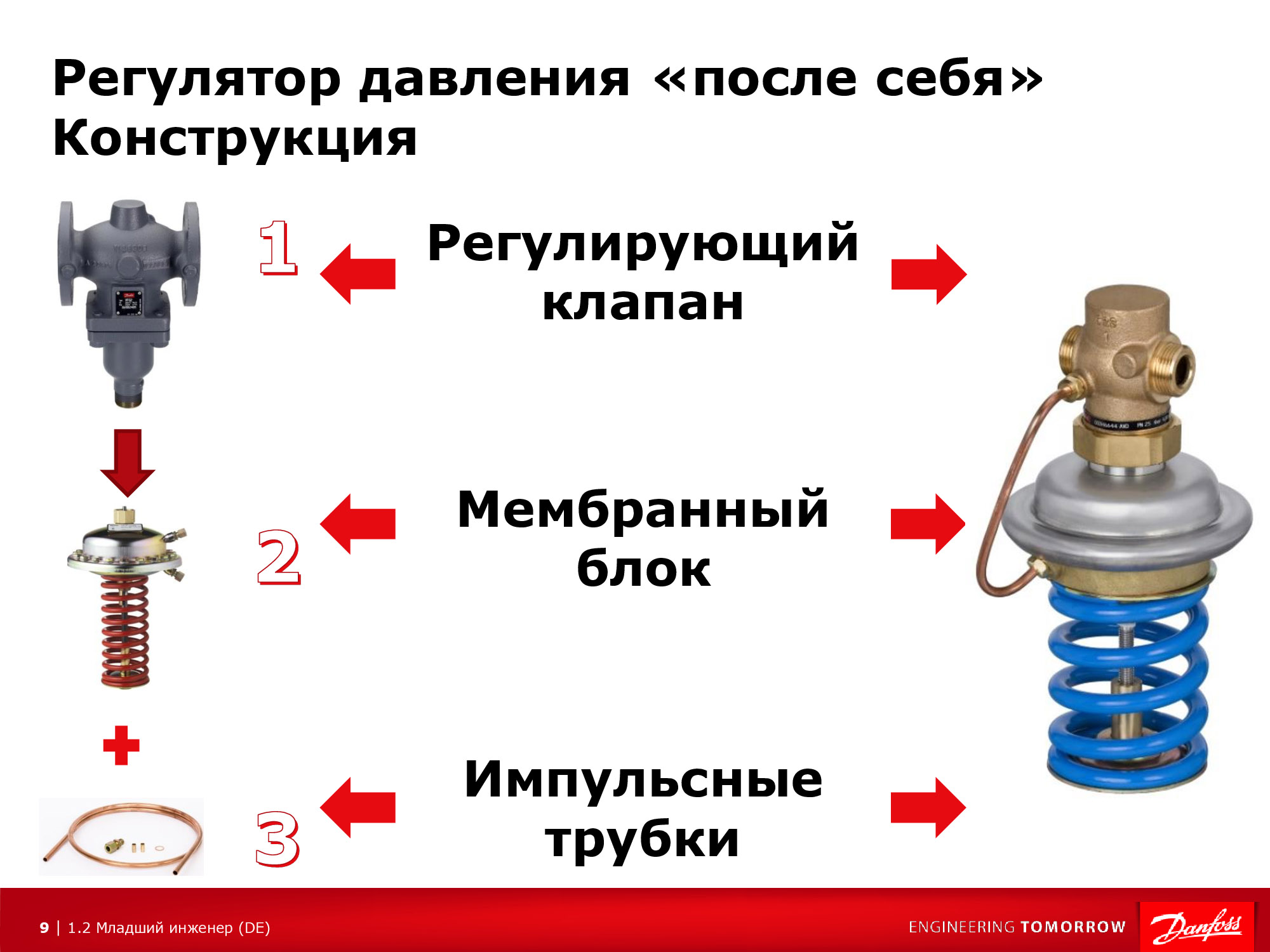

Ограничитель «после себя» устроен просто, и этим объясняется его значительная надёжность. Чтобы устройство работало, не потребуется никаких дополнительных приводов, управляется клапан за счёт энергии потока жидкости. На мембрану редуктора с края напорного трубопровода оказывает действие напор жидкости и стремится его закрыть. С другого края поставлена пружина, у которой регулируется жёсткость, и предназначена она для установки одинакового положения затвора. Действие редукции делается допустимым благодаря меняющемуся сечению в клапане.

При росте давления на входе жидкость действует на поршень, и поэтому пружина сжимается, а тарелка клапана перемещается к седлу и уменьшает проходимость сечения, вследствие чего давление на выходе падает.

Достоинство РДВ заключается в высокой надёжности и неприхотливости в работе. При достаточно простых настройках данное устройство может точно держать указанные параметры, при этом не требуя технического обслуживания и энергии.

Виды

В продаже есть много конструкций и типоразмеров подобных устройств, которые предназначены для работы в различных сетях или системах.

При выборе необходимо обратить внимание на основные параметры редуктора:

• Присоединительные размеры. Это важная характеристика, так как все бытовые сети имеют стандартный размер резьбовых соединений — 1\2 дюйма.

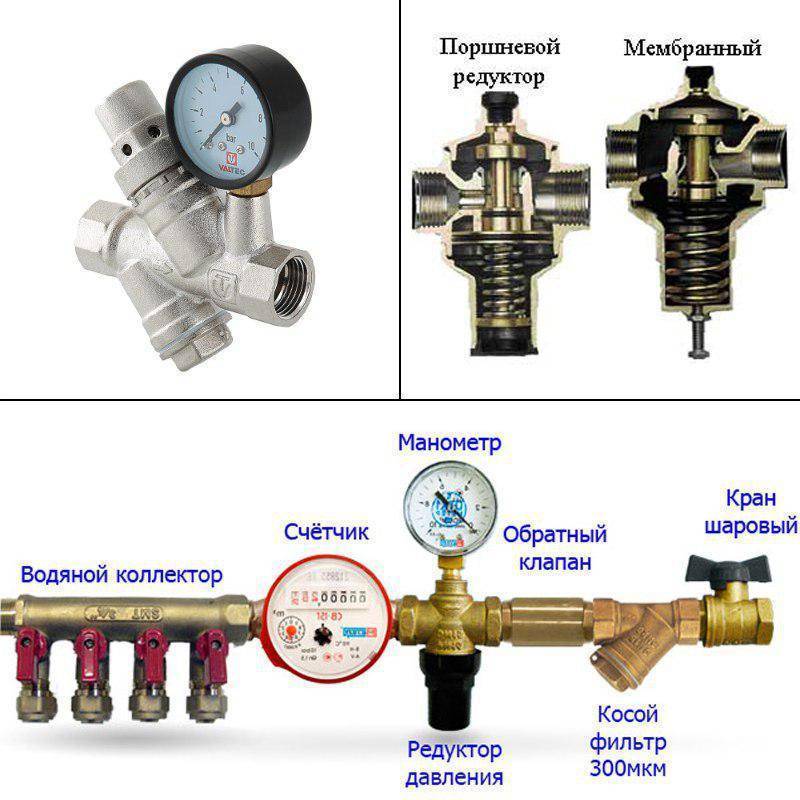

  Как правило, редукторы устанавливаются в составе сборки — шаровый кран-фильтр и грубой очистки-счетчик.

  Все эти устройства имеют резьбу 1/2 дюйма и последовательно соединяются друг с другом.

  Если на редукторе другая резьба, придется усложнять сборку, искать переходники. Кроме того, появятся лишние соединения, что увеличит риск появления протечек.

• Максимально допустимая температура. Эта характеристика поможет определить, для какой линии подходит редуктор — для горячей или холодной.
• Конструкция устройства.

Механический

Регулировка давления производится с помощью специального клапана, изменяющего величину прохода для водного потока. На клапан воздействует пружина, усилие которой уравновешивает давление воды.

Как только оно изменится, пружина либо растянется, либо сожмется, реагируя на произошедший скачок. Механические устройства просты, легко устанавливаются и настраиваются. Кроме того, устройства такого типа недороги, что увеличивает их популярность среди пользователей.

Проточный

Это специфическая конструкция, предназначенная для понижения избыточного давления воды с одновременным уменьшением расхода. Внутри такого устройства нет подвижных деталей, что делает его практически вечным.

Напор воды уменьшается за счет разветвления потока на сеть мелких каналов. На выходе они снова объединяются в единый поток, но уже с измененными параметрами.

Обратите внимание! Единственная проблема таких устройств — зависимость от качества воды. Мелкие частицы постепенно забивают каналы, постепенно выводя редуктор из строя.

Электрический

Это группа приборов, обеспечивающих точную и мгновенную регулировку параметров потока. Они имеют разную конструкцию, от довольно простых механизмов с сервоприводом, толкающим шток с клапаном, до сложных приборов с датчиками давления, приводными устройствами и массой дополнительных функций.

Несмотря на свои возможности, электрические редукторы не пользуются большим спросом. Они нуждаются в подключении электропитания, обслуживании и частой регулировке. Цена этих устройств гораздо выше, чем у механических моделей.

Автоматический

Все редукторы работают по автоматическому принципу. Поэтому к данной категории можно отнести абсолютно любое устройство, независимо от его конструкции и технических параметров. Именно в этом и состоит ценность устройства — автоматическое изменение давления, не требующее вмешательства человека.

Однако, есть еще автоматические редукторы с функцией запуска циркуляции. При увеличении давления они останавливают насос, а при уменьшении — запускают его, обеспечивая номинальный режим работы системы.

Важно! Используются в автономных системах водоснабжения и отопления.

Бытовой

Бытовые редукторы рассчитаны на работу с потоками определенного давления и температуры. В отличие от промышленных моделей, они способны регулировать напор лишь до 15 атмосфер. В жилых зданиях, многоквартирных или частных домах этого вполне достаточно, а бытовые приборы и сантехника требуют еще меньше.

Мембранный

Роль клапана играет эластичная мембрана, которая уравновешена пружиной. Мембранные редукторы меньше зависят от качества воды, поэтому спрос на них выше.

Полную характеристику мембранных регуляторов ищите здесь.

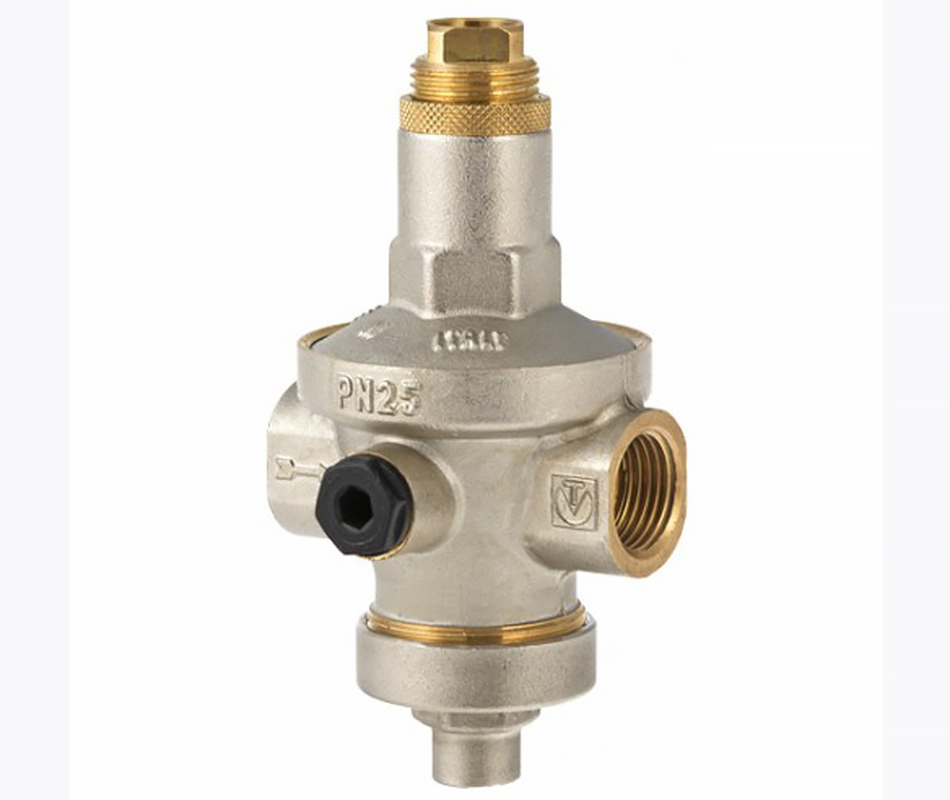

Поршневой

Поршневые устройства представляют собой классический тип механических редукторов. Функции клапана выполняет поршень, закрывающий проход для потока воды.

Уравновешивает усилия пружина, натяжение которой регулируется винтом. Самая простая, дешевая и популярная конструкция.

Электронный

Электронные редукторы — самые дорогие и сложные устройства. Они обладают высокой точностью, но довольно капризны и требуют создания хороших условий для работы.

Справка! Используются в связке с дорогими импортными сантехническими или бытовыми приборами.

Полная информация об электронных регуляторах давления воды в нашей статье.

Какой вид и когда выбрать?

Выбор редуктора зависит от условий его работы, особенностей сантехники и прочих факторов. Если в доме много импортных элементов сантехники, посудомоечных и стиральных машин, душевых кабин и т.п., нужен качественный и точный редуктор с гарантией работоспособности.

Для простого снижения перепадов и отсечки гидроударов подойдет более простая механическая модель.
