Виды регуляторов температуры и давления в отопительной системе, описание специфики их работы и эксплуатации

Принцип работы

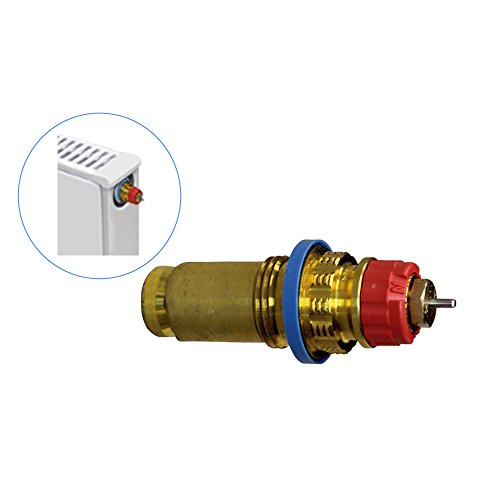

Механический клапан термостатический для радиатора начинает работать с подпора сильфоном штока. Шток раскрывает просвет трубопровода. Как только температура вещества внутри сильфона растет, он давит на шток, планомерно опуская его. Потому сечение в проходе канала закрывается. Через радиатор проходит все меньше воды либо антифриза, а та жидкость, которая есть внутри, неизбежно остывает. Так как тепловой агент тоже теряет тепло, он переходит в начальную фазу и подтягивает вверх шток.

Так как после подъема штока поток теплоносителя вновь проходит внутрь радиатора без препятствий, цикл повторяется. Газовый тепловой агент отличается повышенным темпом реакции на температуру, но технологическая сложность его использования удорожает механизм. Жидкость не так быстро приспосабливается к нагреву или охлаждению, зато позволяет несколько удешевить аппарат. Впрочем, реальная разница при практическом использовании относительно невелика. Ведь регуляторы корректируют температуру с точностью от 1 градуса.

Надоело переплачивать? Есть выход!

Система погодного регулирования отопления позволяет экономить до 35% расхода тепловой энергии. Если учесть, что многоквартирный дом (управляющая компания, ЖСК, ТСЖ) платят за отопление в отопительный сезон около 1 миллиона рублей в месяц, то экономию жильцы почувствуют уже через месяц!

Как это работает?

Датчик наружного воздуха (выведенный на теневую сторону улицы) измеряет уличную температуру. Два датчика на подающем и обратном трубопроводе измеряют температуру теплосети. Логический программируемый контроллер вычисляет необходимую дельту и управляя клапаном (КЗР) регулирует скорость потока теплоносителя. С целью защиты от полного перекрывания в клапане предусмотрена защита. Для предотвращения застоя стояков (попадания воздуха) насос внутренней циркуляции циркулирует теплоноситель в системе, через обратный клапан. Узел погодного регулирования также оборудован автоматическим воздухоотводчиком. Если теплосеть не имеет необходимого перепада (что бывает крайне редко), то проблема легко устраняется установкой автоматического балансировочного клапана.

Система имеет полнопроходной байпас и на 100% гарантирует отсутствие перебоев с теплоснабжением в зимнее время.

В случае незапланированной остановки насоса и других аварийных ситуаций, влияющих на автоматическое погодное регулирование отопления, система отправляет SMS через GSM-модуль на мобильный телефон.

Назначение терморегуляторов для теплоснабжения

Механические терморегуляторы

Прежде всего следует определиться с назначением этих устройств. Основополагающий принцип работы терморегулятора отопления заключается в ограничении притока теплоносителя в определенный участок системы – трубопровод, радиатор или батарею.

Несмотря на то, что программируемый терморегулятор для системы отопления отличается от механического аналога – для выполнения своих функций в обеих применяется принцип изменения проходного диаметра трубы. Для этого используется заслонка или игольчатый клапан. Функцию регулирования положения этих компонентов выполняет управляющий элемент. Он может быть как механический, так и электронный.

Установив терморегулятор для батареи отопления или аналогичный прибор для котла или коллектора можно добиться следующих улучшений в работе теплоснабжения:

• Возможность регулировки притока теплоносителя в батарею или отопительный контур. Таким образом можно контролировать степень нагрева воздуха в каждом помещении дома;
• Оптимизация затрат. Если же установить их на всех ответственных участках системы – можно добиться экономии в 25-30%;
• Автоматизация работы. В особенности это актуально для новаторских способов теплоснабжения. В обязательном порядке устанавливается терморегулятор для воздушного отопления на каждую заслонку для контроля притока горячего воздуха.

Однако есть определенные ограничения по применению этих устройств. Специалисты не рекомендует применять терморегулятор для котла отопления, так как он будет ограничивать приток теплоносителя для всей системы. Лучше всего установить несколько приборов на батареи, насос и коллектора.

Монтаж автоматических регуляторов отопления

Нижеизложенная инструкция поможет установить терморегулятор как на алюминиевые, так и на биметаллические радиаторы.

Если радиатор подключен к рабочей системе отопления, то из него следует слить воду. Сделать это можно с помощью шарового крана, запирающего вентиля или любого другого устройства, блокирующего подачу воды из общего стояка.

После этого открывают клапан батареи, располагающийся в области места поступления воды в систему, перекрывают все краны.
После того, как из батареи была устранена вода, ее необходимо продуть, чтоб убрать воздух. Также это можно сделать с помощью крана Маевского

На следующем этапе выполняют снятие адаптера. Перед процедурой пол застилают материалом, хорошо поглощающим влагу (салфетками, полотенцами, мягкой бумагой и т.д.).

Корпус термостатического клапана фиксируют при помощи разводного ключа. В это же время вторым ключом откручивают гайки, находящиеся на трубе и адаптере, который располагается в самой батареи. Далее откручивают адаптер от корпуса.
При откручивании адаптера может потребоваться использование клапана, расположенного внутри батареи

После демонтажа старого адаптера происходит установка нового. Для этого помещают в конструкцию адаптер, закручивают гайки и воротник, после чего с помощью чистого материала тщательно очищают внутреннюю резьбу.

Далее очищенную резьбу оборачивают несколько раз сантехнической водопроводной белой лентой (ее приобретают отдельно в специализированных магазинах), после чего плотно закручивают адаптер, а также радиатор, угловые гайки.
Резьбу необходимо оборачивать сантехнической запорной лентой почасовой стрелке, сделав 5-6 оборотов

Важно, чтобы лента ложилась ровно, поэтому необходимо своевременно ее разглаживать, если это нужно. Как только установка адаптера будет завершена, необходимо приступить к снятию старого и монтажу нового воротника

В некоторых случаях воротник снять затруднительно, поэтому вырезают его части отвертку или ножовку, после чего отрывают друг от друга

Как только установка адаптера будет завершена, необходимо приступить к снятию старого и монтажу нового воротника. В некоторых случаях воротник снять затруднительно, поэтому вырезают его части отвертку или ножовку, после чего отрывают друг от друга.

Далее происходит монтаж самого терморегулятора. Для этого, следуя по стрелкам, изображенным на корпусе, его устанавливают на воротник, после чего, фиксируя клапан разводным ключом, затягивают гайку, которая находится между регулятором и клапаном

В это же время с помощью второго ключа гайку плотно закручивают.
Важно во время установки термостата не повредить резьбу, а после закручивания проверить прочность соединения, чтобы при запуске воды избежать протечек

На завершающем этапе необходимо открыть вентиль, заполнить батарею водой, убедиться в работоспособности системы, отсутствии протечек, установить определенную температуру. В двухтрубной системе можно установить терморегуляторы на верхней подводке.

Область применения

Современные регуляторы перепада давления наиболее часто используют в водяных системах теплоснабжения с гидравлическим режимом. Наличие такого устройства позволяет добиться максимально стабильного давления в трубах, задействованных в работе тепловой сети. В условиях правильной установки устройства отопительное оборудование будет надежно защищено от нулевого расхода, связанного с перезапуском системы.

Danfoss ASV-PV, DN15.

Автоматические регуляторы практически не нуждаются в техническом обслуживании. При относительно несложных манипуляциях, связанных с настройкой устройств, они способны поддерживать заданные параметры с достаточно высокой точностью.

Инфракрасное отопление

ИК пленку можно устанавливать на любую плоскость, это пол, стены и потолок Источник pinterest.ru Несмотря на дифирамбы, которые льются в интернете по поводу инфракрасного отопления жилых домов, такой вид обогрева зданий сейчас востребован крайне редко – больше их монтируют на даче, где нужно быстро нагреться после приезда. Тем не менее, такие системы существуют, и о них следует упомянуть. Сам принцип работы отопления здесь несколько иной, так как инфракрасные лучи греют не воздух, а предметы, на которые они попадают. С одной стороны, это хорошо, так как, зайдя с мороза в холодную комнату, вы сможете обогреться за несколько минут.

У такой пленки, так же, как и у греющего кабеля, есть электронный контроллер с несколькими режимами: то есть, когда система включена постоянно, то помещение прогревается нормально. Только вот изменить интенсивность излучения здесь не получится, поэтому работу пленки регулируют по времени её включения и выключения.

Установка температурных регуляторов в домах многоквартирного типа

Чтобы установить регулятор температуры радиатора батарей отопления в многоквартирном доме, необходимо разобраться с тем, что представляет собой учет тепла в такой конструкции.

Трубопроводы подачи и отдачи оснащены специальными подпорными шайбами, перед и после каждой из которых располагаются регулирующие давление датчики. Благодаря тому, что диаметр этих датчиков известен, появляется возможность рассчитать расход теплоносителя, циркулирующего через датчики. Как результат, разница, полученная между расходом воды в трубопроводах подачи и отдачи, будет отображать объем израсходованной жильцами воды.

Контроль температуры теплоносителя в системе отопления на обоих участках призваны осуществлять температурные датчики. Поэтому, зная то, в каком объеме расходуется тепло и чему равна его температура, можно легко рассчитать то количество тепла, которое осталось в помещении.

Для того чтобы регулировать работу отопления было проще, требуется постоянно следить за состоянием температуры.Сделать это поможет один из двух способов:

1. Монтаж запорного клапана. Такое устройство призвано частично перекрывать систему трубопровода в том случае, если температура обратки является выше заданной. Представляет собой обычный электромагнитный клапан. Подобный вариант станет подходящим тех домов, где система отопления является относительно простой и не отличается большим объемом теплоносителя.
2. Устройство клапана трехходового типа. Этот прибор также позволяет регулировать текущий расход теплоносителя, однако функционирует он несколько иначе: в том случае, если температура воды превышает норму, то она направляется сквозь открытый клапан в трубопровод подачи в большем количестве. Путем смешения с остывшей водой общая температура снизится, а необходимая скорость циркуляции сохранится.

Подобная конструкция может несколько отличаться в разных системах. Схема устройства может быть оснащена несколькими температурными датчиками, а также одним или двумя насосами циркуляции. Кроме того, могут присутствовать клапаны механического типа, с помощью которых можно осуществлять контроль над работой отопления без подачи какого-либо питания.

Монтаж механических регуляторов не несет в себе особой сложности. Чтобы установить такой прибор, требуется лишь соединить его с фланцем в узле элеватора. Немаловажным является и тот факт, что цена таких устройств является значительно более низкой по сравнению с электронными механизмами.

Производительность

При выборе и покупке газовой колонки очень важно обращать внимание на ее производительность. Именно от этого будет зависеть, будет ли техника способна полноценно обслуживать вас. Этот показатель может быть 6-11 л/мин, 12 или 14 л/мин, и обычно он зависит от мощности горелки, которая составляет 11-19 кВт, 22-24 кВт или 28-30 кВт, соответственно

Этот показатель может быть 6-11 л/мин, 12 или 14 л/мин, и обычно он зависит от мощности горелки, которая составляет 11-19 кВт, 22-24 кВт или 28-30 кВт, соответственно

Чем интенсивнее пламя, тем больше производительность. Для обслуживания одного смесителя достаточно колонки с минимальной мощностью, если же горячая вода нужна в ванной и на кухне и, может быть, второй уборной в доме, понадобиться техника, которая сможет нагревать не менее 12 л/мин

Этот показатель может быть 6-11 л/мин, 12 или 14 л/мин, и обычно он зависит от мощности горелки, которая составляет 11-19 кВт, 22-24 кВт или 28-30 кВт, соответственно. Чем интенсивнее пламя, тем больше производительность. Для обслуживания одного смесителя достаточно колонки с минимальной мощностью, если же горячая вода нужна в ванной и на кухне и, может быть, второй уборной в доме, понадобиться техника, которая сможет нагревать не менее 12 л/мин.

Совет специалиста: лучше всего выбирать колонку с производительностью немного большей, чем требуется. Эксплуатация колонки постоянно на максимальной мощности может привести к быстрому износу.

Перспективы на 10 лет

В ЮАО реализовали пилотный проект: с 2021 года здесь заключили более 450 энергосервисных договоров по тепловой энергии. Программа действует во всех округах. В ТиНАО из-за большого количества частных домов и Зеленограде из-за технических особенностей системы теплоснабжения энергосервис развивается менее динамично.

Энергосберегающее оборудование можно установить как в многоподъездных, так и в небольших домах, время постройки здания тоже не важно. Это может быть дом как 1960-х, так и 2000-х годов, имеющий элеваторные узлы — важный элемент системы отопления, позволяющий снизить температуру поступающего с ТЭЦ теплоносителя до оптимального уровня

Проект не актуален для новостроек и зданий, построенных по программе реновации, в которых уже устанавливается энергоэффективное оборудование.

Для продвижения идей энергосбережения на сайте ГКУ «Энергетика» или на отдельном портале появится раздел, в котором каждый житель дома, заключивший энергосервисный договор, сможет увидеть копию этого договора, акты достижения экономии и прочие документы, рассказывающие о динамике достижения экономии.

Когда включают и отключают отопление в МосквеКак начисляется плата за ЖКУ

Советы перед началом установки термостата

Предлагаем ознакомиться со следующими советами, которые следует помнить перед началом установки прибора.

Перед монтажом запорно-регулирующего механизма следует ознакомиться с рекомендациями производителя. В конструкции регуляторов температуры присутствуют хрупкие детали, которые даже при небольшом ударе могут выйти из строя

Поэтому следует проявить осторожность и внимательность при работе с устройством
Важно предусмотреть следующий момент — установить клапан необходимо так, чтобы термостат принял горизонтальное положение, иначе на элемент может поступать теплый воздух, исходящий из батареи, что негативно скажется на его работе. На корпусе указаны стрелки, которые говорят о том, в какую сторону должна двигаться вода
При установке направление воды также нужно учитывать

Если терморегулирующий элемент устанавливают на однотрубную систему, то нужно заранее установить байпасы под трубами, иначе при отключении одной батареи вся система отопления даст сбой.

Полуэлектронные термостаты монтируют на батареях, которые не закрыты шторами, декоративными решетками, различными предметами интерьера, иначе датчик может работать некорректно. Также желательно расположить термостатический датчик на расстоянии 2-8 см от клапана.

Терморегулятор обычно устанавливают на горизонтальном участке трубопровода недалеко от точки входа теплоносителя в отопительный прибор

Электронные терморегуляторы не стоит устанавливать на кухне, в холле, в или возле котельной, поскольку такие приборы более чувствительны, чем полуэлектронные. Целесообразно установить приборы в угловые комнаты, помещения с низкой температурой (обычно это комнаты, располагающиеся с северной стороны).

При выборе места установки следует руководствоваться следующими общими правилами:

• рядом с термостатом не должно быть приборов, генерирующих тепло (например, тепловентиляторов), бытовой техники и др;
• недопустимо, чтобы на прибор попадали солнечные лучи и чтоб он располагался на месте, где есть сквозняки.

Помня эти простые правила, можно избежать ряда проблем, возникающих при использовании прибора.

Как устроен терморегулятор

Терморегулятор включает в себя две основные части: термоклапан и термостатическую головку. Размеры устройства подходят под разные диаметры труб и типы отопительных систем. Термостатический элемент съёмный. На один и тот же термоклапан можно поставить регулятор разных типов.

Принцип работы терморегулятора для батарей отопления понять не сложно, если разобраться в его конструкции. Термоклапан напоминает с виду простой вентиль. Состоит из седла и запорного конуса, открывающего и закрывающего канал для теплоносителя. Температуру регулируют с помощью изменения количества теплоносителя, который проходит через отопительный прибор.

Для однотрубной и двухтрубной систем клапана различаются. Это связано с тем, что гидравлическая нагрузка на вентиль в однотрубной системе ниже в два раза. Вентили для однотрубных систем можно ставить в водяные контуры с естественной циркуляцией.

Принцип работы

Работает терморегулятор так:

1. Меняется температура воздуха в помещении. Например, она растет. Это приводит к увеличению объема цилиндра. В результате сильфон растягивается.
2. Увеличенный сильфон давит на размещенный под ним шпиндель.
3. Шпиндель вызывает давление на шток и конус (золотник). Последний опускается вниз и частично или полностью перекрывает поток нагретой жидкости.
4. Батарея начинает остывать, температура в помещении падает, что приводит к уменьшению объема сильфона.
5. Пружина давит на шпиндель или конус, и оба элемента поднимаются вверх, что увеличивает поток теплоносителя.
6. Радиатор нагревается, поднимая температуру в помещении. В то же время увеличивается цилиндр. Цикл повторяется.

Наиболее прогрессивные терморегуляторы для радиаторов способны регулировать температуру с точностью до 1 °С. Конечно, этот показатель может быть и хуже. Все зависит от того, какой тепловой агент находится в середине сильфона. Если он быстро реагирует на изменение климата в помещении, то точность является высокой.

Работа всех терморегуляторов на батареях приводит к тому, что часть радиаторов всегда остается холодной. Это понятно, ведь ограничивается поток теплоносителя. Однако холодными батареи могут быть и из-за засорения или наличия воздуха. Обнаруживают эти проблемы путем снятия термоголовки и ожидания. Если через некоторое время поверхность радиатора стала полностью теплой, то проблем нет.

Не всегда терморегуляторы для радиаторов могут корректно работать. Это происходит из-за следующих факторов:

1. Закрытия шторой.
2. Сквозняков.
3. Попадания прямых солнечных лучей.
4. Дополнительных источников тепла.

Как настроить регулятор температуры

Вначале необходимо позаботиться о том, чтобы теплопотери помещения были минимальными – позакрывайте каждую дверь и окно в жилище. В том месте, где вы планируете получить постоянную температуру, разместите термометр.

Произведите открытие клапана – проверните влево головку прибора до упора. Дело в том, что именно в данном положении теплоотдача отопительных приборов будет на пределе, а воздух в помещении, соответственно, начнет прогреваться.

Как только температура повысится примерно на 5 градусов, поверните вентиль вправо, также до упора. После этого температура будет падать и, как только она достигнет нужной отметки, снова откройте клапан, но в этот раз медленно. Как только услышите, как в регуляторе шумит вода, и почувствуете, что сам клапан уже нагрелся, перестаньте вращать головку и отложите в памяти ее расположение. Все, теперь вы настроили регулятор температуры отопления!

Обратите внимание! Если вас интересует, как прибор снимается с батареи, то отвечаем: нужно прокрутить гайку, находящуюся за головкой из пластика, против часовой стрелки, после чего поменять ее на новую. Предельно просто

Как правильно установить

Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?

По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.

Схемы установки теплорегуляторов для радиаторов

Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.

Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой

Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.

Один важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой.

Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором

В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).

Установка крана Маевского в систему отопления

Поскольку паровоздушная смесь всегда стремится подняться к самой высокой точке отопительного контура, именно там следует устанавливать КМ. Помимо этого, главного правила, следует учесть особенности монтажной схемы теплосети.

При вертикальной подаче рабочей среды краном Маевского комплектуются все радиаторы последнего этажа, имеющие нижнюю подачу и обратную магистраль.

Поскольку самопроизвольный отвод паровоздушной смеси существенно затрудняется если уровень подводящих трубопроводов ниже чем верхняя ось подключения, все приборы,подключенные к этим трубопроводам должны оснащаться паровоздушными клапанами конструкции Маевского.

Если в частном доме или квартире подающая магистраль имеет горизонтальное расположение, на все входящие в систему радиаторы необходимо установить отдельные КМ.

При наличии изгибов в системе магистральных трубопроводов, кран Маевского устанавливается в верхней точке изгиба, поскольку в этом месте образование воздушной пробки практически неизбежно.

Система «Теплый пол» так же может быть укомплектована паровоздушным клапаном, который целесообразно установить на коллекторном участке магистрали, выше уровня пола.

Монтаж устройства на чугунную батарею

Для установки крана Маевского в старый чугунный радиатор можно приобрести специальную торцевую заглушку, имеющую специальное резьбовое отверстие для установки КМ.

Если по каким-либо причинам приобрести такую заглушку не удается, можно установить кран Маевского в имеющуюся заглушку. Для этого необходимо:

1. полностью отсоединить радиатор от отопительного контура;
2. снять радиатор, слить остатки теплоносителя и тщательно промыть его внутреннюю полость;
3. на противоположной от подключения стороне радиатора выкрутить верхнюю заглушку и просверлить в ней отверстие под резьбу соответствующего диаметра;
4. снять фаску, нарезать левую резьбу и установить в заглушку КМ, предварительно намотав на его резьбовую часть фум-ленту или сантехнический лен;
5. закрепить радиатор на прежнем месте;
6. подсоединить подающую и обратную магистраль;
7. отвернуть конусный винт крана Маевского на 2 — 3 оборота и дождаться полного развоздушивания системы, после чего закрыть кран.

Установка КМ на современные радиаторы

Все выпускаемые в настоящее время радиаторы укомплектовываются специальными заглушками. Установка кран Маевского в такие радиаторы крайне проста: достаточно выкрутить стандартную заглушку, а на ее место установить КМ.

Важно! Поскольку на заглушках радиаторов всегда нарезана левая резьба, в процессе вкручивания крана Маевского в пробку затяжка последнего ослабляется. Для того чтобы этого избежать, при вкручивании КМ пробку следует зафиксировать с помощью ключа. Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается

Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается.

Как поставить кран Маевского на полотенцесушитель

Одним из наиболее уязвимых элементов системы централизованной подачи горячей воды в плане завоздушивания является полотенцесушитель. Стравливать воздух из полотенцесушителя можно несколькими способами, однако наиболее эффективным и удобным является использование крана Маевского.

Если специальное отверстие для монтажа КМ не предусмотрено изготовителем, установить паровоздушный клапан можно самостоятельно, для этого потребуется:

1. перекрыть подачу горячей воды в полотенцесушитель. Сделать это можно, закрыв соответствующие краны, а при отсутствии таковых, следует обратиться в правление дома и полностью перекрыть стояк ГВС;
2. на верхний патрубок накрутить латунный тройник. Для герметизации соединения можно использовать фум-ленту или сантехнический лен;
3. в свободный патрубок тройника установить кран Маевского;
4. возобновить подачу горячей воды и развоздушить полотенцесушитель с помощью установленного устройства.

Важно! Если образование воздушных пробок происходит регулярно, целесообразно вместо механического крана Маевского установить автоматический воздухоотводчик

Какие виды давления бывают

Давление в 2 контурном (двухконтурном) котле подразделяется на следующие виды:

• статическое, образующееся под действием гравитации, при увеличении высоты на каждый метр становится выше на 0,1 Бар ;
• динамическое, создается работой насоса (чем больше мощность насоса, тем выше динамическое давление) или при увеличении температуры;
• рабочее, получается путем сложения двух видов давления — статического и динамического;
• избыточное, то, которое фиксирует манометр, это разница атмосферного и измеряемого;
• номинальное, установленное в соответствии с физическими параметрами материалов, из которых изготовлены блоки газового котла, при работе в этом диапазоне гарантируется тот срок службы, которую заявил производитель;
• максимальное, предельно допустимое, гарантирующее исключение аварийных ситуаций и неисправностей;
• опрессовочное, этим давлением происходит тестирование деталей агрегата на производстве,  оно может превышать рабочее в 1,5 раза.

Почему в настенном приборе падает давление? Для начала разберемся, какие виды бывают и как они влияют на работу техники.

• Статическое. Чем больше высота, тем выше показатели. С каждым метром идет повышение на 0,1 бар.
• Динамическое. Принудительная работа насоса создает номинальный напор в закрытой системе.
• Рабочее. Включает два вышеуказанных варианта.
• Избыточное. Определяется манометром как разница между атмосферным и зафиксированным.
• Номинальное. То, которое указал производитель в документации к конкретной модели.
• Максимальное. Тот максимум, который допускается во избежание поломок и аварий.
• Опрессовочное. Используется на производстве при проверке техники.

В контуре отопления показатели измеряются атмосферами

Они могут быть различаться; важно, чтобы значение не превышало допустимые максимальный и минимальный пороги. Низкое значение возможно только при закачке теплоносителя в контур

В остальных случаях оно не должно отклоняться от нормы

В остальных случаях оно не должно отклоняться от нормы.

• Динамическое давление – это давление в теплоносителе, которое проходит по трубопроводу и другим элементам системы отопления;
• Статическое давление – это давление теплоносителя на отопительную систему. Причем теплоноситель находится в состоянии покоя;
• Максимальное давление. При таком рабочем давлении прибор может работать. Если же стрелка поднимается выше указанного уровня, оборудование прекращает свою работу.

Для каждого прибора устанавливается свое значение минимального и максимального давления. Минимальное давление может быть только при начале работы газового котла. По мере нагревания теплоносителя давление должно равняться нормальному рабочему. Если такое значение занижено или превышено, следует рассмотреть причины неправильного давления отопительного прибора.

Высокое давление в отопительной системе обеспечивает безопасность и более высокую температуру кипения теплоносителя, следовательно, повышается экономический эффект установки, а снижение давления ведет к проблемам в системе. Поэтому разберем, почему падает давление в системе отопления двухконтурного котла и как его поднять.

Контроль параметров котельного агрегата осуществляется измерительными приборами – манометрами, основными и дополнительными. Если манометр должен входить в мероприятия по КИПиА, то выбирают модели с электронными датчиками.

Факторы, которые влияют на давление внутри контура:

• Воздействие теплоносителя на стенки элементов сети отопления;
• Высота заложения труб, подвешивания радиаторов и котлоагрегата;
• Конструкция магистральных участков трубопровода.

Величина давления для автономного отопления не нормируется. Допустимые значения параметров сети рассчитывают на основании данных конкретно взятого объекта:

• Тип котла, характеристики труб (диаметр, наличие армирования и др.), тип и количество радиаторов;
• Место установки оборудования, протяженность контура;
• Этажность дома;
• Параметры и состояние внешнего водовода.

Важно знать! Напор в системе определяется самым низким показателем (как, правило, в самой удаленной точке). В прямой и обратке разница напора должна составлять до 0,3…0,5 атм для реализации нормальной циркуляции рабочей жидкости

Подключение одноконтурного и двухконтурного котла

Подключение одноконтурного и двухконтурного котла

Причины падения давления в контуре:

1. Наличие утечек в трубопроводе;
2. Нарушение работы котла, трещины на поверхности теплообменника;
3. Нарушение работы мембранного клапана, отвечающего за безопасность котельного оборудования;

Выход из строя мембраны расширительного бака; Разгерметизация контура подачи горячей воды.

Газонаполненные и жидкостные термостаты

При разработке регулятора в качестве термостатического элемента могут использовать вещество в газообразном или жидком состоянии (например, парафин). Исходя из этого, приборы делят на газонаполненные и жидкостные.

Парафин (жидкий или газообразный) обладает свойством расширяться под действием температуры. В результате масса давит на шток, к которому подсоединен клапан. Шток частично перекрывает трубу, через который проходит теплоноситель. Все происходит автоматически

Газонаполненные регуляторы обладают высоким сроком службы (от 20 лет). Газообразное вещество позволяет более плавно и четко регулировать температуру воздуха в жилище. Приборы идут с датчиком. которые определяет температуру воздуха в жилище.

Газовые сильфоны быстрее срабатывают на колебания температуры воздуха в помещении. Жидкостные же отличаются более высокой точность в передаче внутреннего давления на подвижные механизм. При выборе регулятора на основе жидкого или газообразного вещества ориентируются на качество и срок службы агрегата.

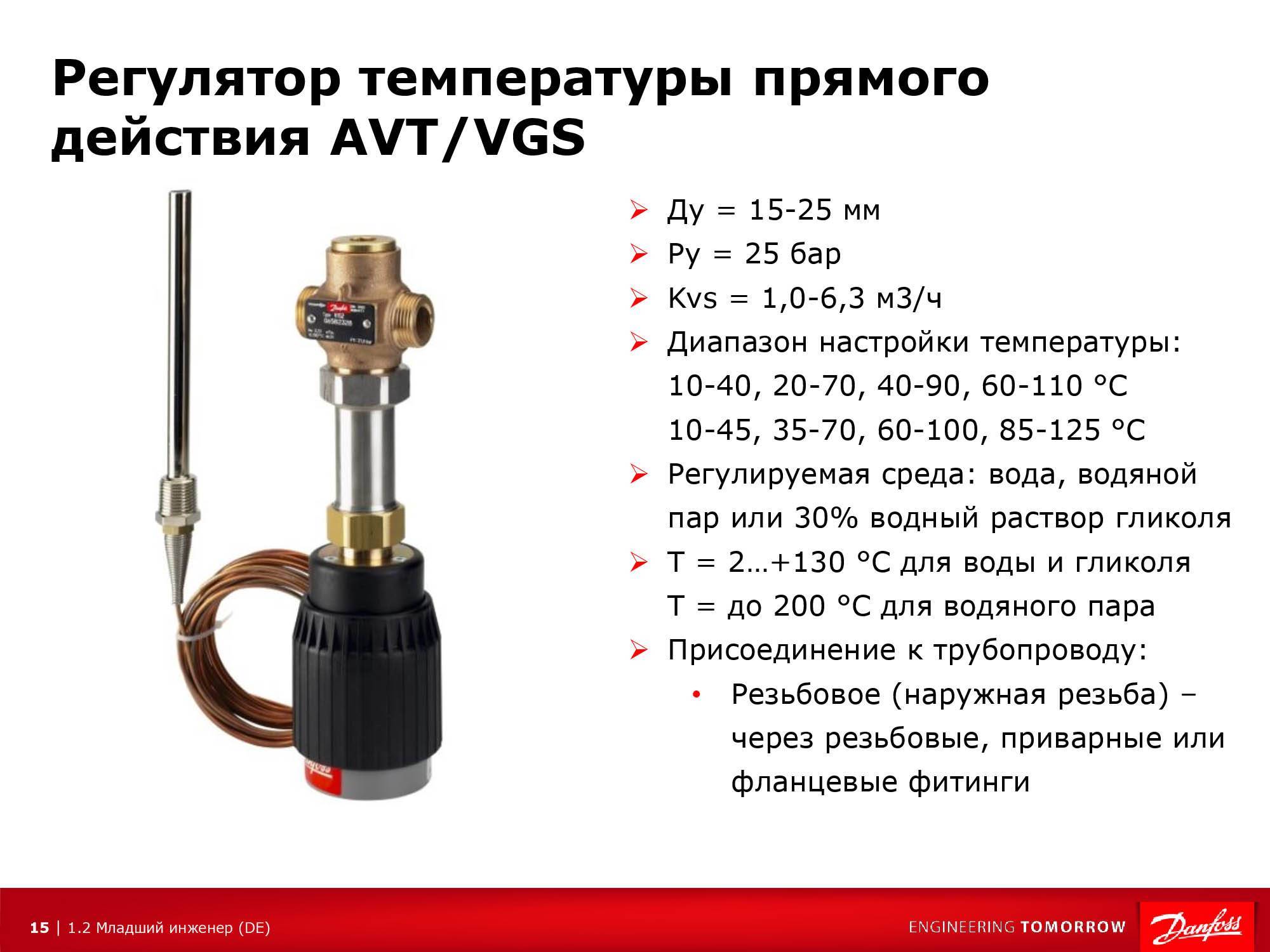

Жидкостные и газовые регуляторы могут быть двух типов:

• со встроенным датчиком;
• с дистанционным.

Приборы со встроенным датчиком устанавливают горизонтально, поскольку они требуют циркуляцию воздуха вокруг себя, что предотвращает воздействия тепла от трубы.

Термостаты подходят не только для систем отопления на основе газового, электрического котла или конвертера. Они используются в системах «теплый пол», «теплые стены»

Важно подобрать модификацию, которая подойдет для той или иной системы (+)

Дистанционные датчики целесообразно использовать в случаях, когда:

• батарея закрыта плотными шторами;
• термостат располагается в вертикальном положении;
• глубина радиатора превышает 16 см;
• регулятор располагается на расстоянии меньше, чем 10 см от подоконника и более, чем на 22 см;
• радиатор установлен в нише.

В этих ситуациях встроенный датчик может работать некорректно, поэтому использую дистанционный.

Обычно датчики располагаются под углом 90 градусов относительно корпуса радиатора. В случае параллельной установки его показания будут сбиваться под действием исходящего от радиаторов тепла.
