Правила залива столбчатого фундамента своими руками

Как сделать столбчатый фундамент из разных материалов

Для каркасного дома данный вариант самый дешевый и распространенный. Опорные столбы размещают в местах сильного воздействия нагрузок. На них возводится нижняя обвязка каркасного дома, которая выполняется из бруса. Высота надземной части столбов должна быть не менее 50 сантиметров.

При использовании кирпича для устройства столбов, должно выбираться только качественное жженое изделие. Из него можно выполнить как заглубленный вариант фундамента, так и малозаглубленный. Основные столбы обычно изготавливают в 2,5 кирпича. Остальные разрешено выполнять в 1,5.

При использовании блоков с хорошими качественными показателями столбы не уступают кирпичным вариантам. Предпочтение стоит отдать бетонным блокам, так как они лучше выдерживают большие нагрузки.

Вариант с ростверком представляет собой жесткую конструкцию, которая состоит из отдельных столбов, связанных сверху между собой поясом. Ростверк усиливает опоры, придает ему большую надежность. Также он распределяет более равномерно нагрузки между отдельными элементами.

При возведении небольших строений, таких как беседки, теплицы, сарая, гаража и бани, самым популярным вариантом фундамента является именно столбчатый, так как он не только позволяет выполнить все работы очень быстро, но и является самым бюджетным.

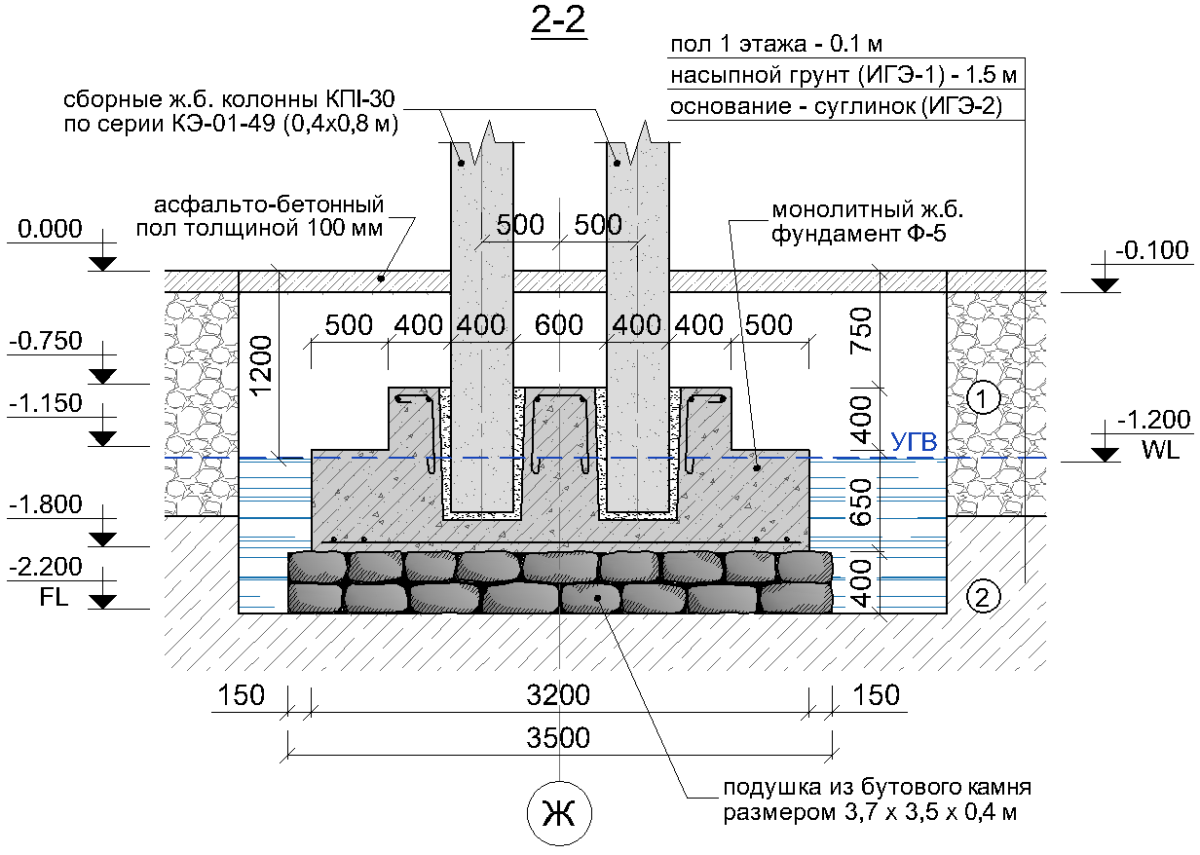

Фундамент столбчатого типа под колонны выполняется, если необходимо передать нагрузку от отдельных колонн на грунт. Чаще всего это стаканный вариант.

Столбы из асбестовых труб используется не часто. Такой вариант можно применять на сложном рельефе, а также при необходимости быстроты выполнения всех строительных работ. Внутри труб выполняется армирующий каркас, который заливается бетонным раствором.

В роли опалубки могут быть использованы пластиковые трубы, которые не боятся влаги. В данном случае нет необходимости выполнять дополнительную гидроизоляцию.

Шлакоблоки для возведения столбчатого основания используются крайне редко, только под очень легкие постройки, так как они не выдерживают сильных нагрузок.

При строительстве домов из бруса самым экономичным вариантом будет служить столбчатая система. Материалами выполнения отдельных столбов, в данном случае, могут служить кирпич, железобетон, монолит, а также асбестовые трубы.

Фундамент из канализационных труб диаметром 110 миллиметров имеет очень долгий срок службы, а также обладают достаточной прочностью и жесткостью.

При правильном выполнении всех этапов строительства можно получить тот фундамент, который увеличит срок эксплуатации всего строения.

Видео о том, как заливать столбчатый фундамент:

Асбестоцементные трубы

Их применение позволит заметно уменьшить расходы на создание фундамента и сократить время на его монтаж, поскольку он довольно прост. Трубы устанавливают на бетонную подушку так же, как и кирпичные опоры в форме колодцев, но заливку бетона проводят несколько иначе.

В той части трубы, которая будет погружена в яму, просверливают пару отверстий, через которые пропускают металлический прут. Затем трубу устанавливают в яму и присыпают щебнем.

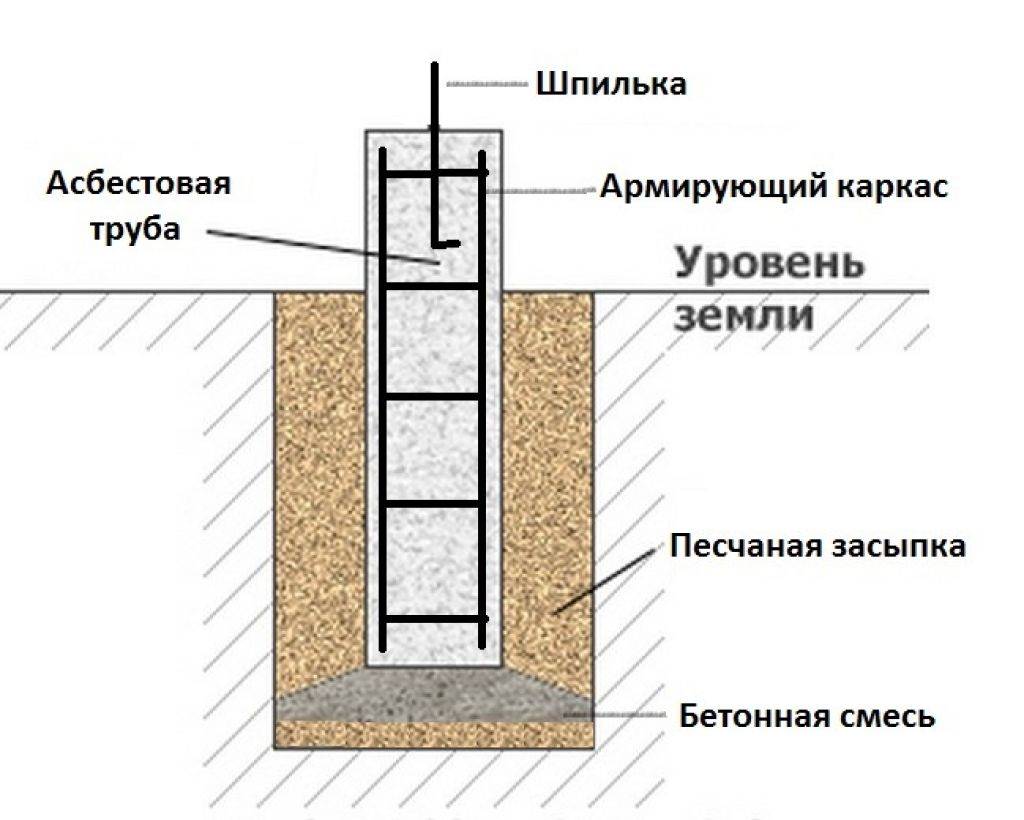

Столбчатый фундамент из асбестоцементных труб

Заливают трубы бетоном сначала примерно на 1/3 и, пока он не застыл, в него вставляют несколько металлических прутов, проводя таким способом его армирование. После этого трубу можно всю, до верха, заливать бетонной смесью. Застывать она в ней будет 7-10 суток. И в течение всего этого время основные работы по возведению фундамента приостанавливаются.

Столбчатый фундамент своими руками: пошаговая инструкция

Для устройства столбчатого фундамента своими руками пошаговая инструкция нужна как наиболее подробное и наглядное пособие.

Обустройство деревянной опалубки под столбчатый фундамент

Высота столбов над нулевой отметкой индивидуальна и зависит от конструктивных особенностей ростверка.

Расчет столбчатого фундамента

1. Глубина залегания фундамента и его армирования.
2. Местоположение будущего строения.

Проект каркасного дома на столбчатом фундаменте, созданный в трехмерной программе

Технология строительства фундамента со столбчатыми опорами требует также и дополнительных данных:

В результате произведенных расчетов будут получены следующие значения, необходимые для устройства столбчатого фундамента:

1. Минимальное количество столбов.
2. Площадь сечения столбов и их размеры.
3. Величина несущей способности столбов.

Схема обустройства гидроизоляции из рулонных материалов для опорных столбов

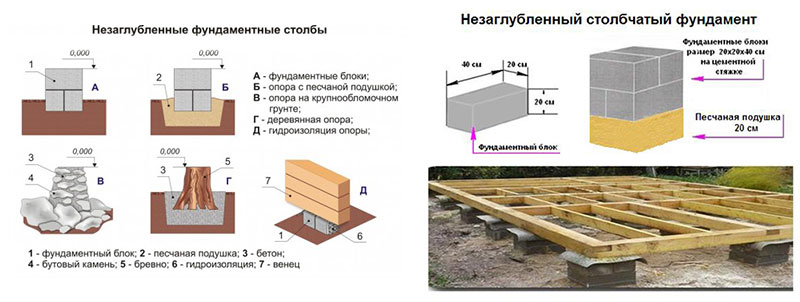

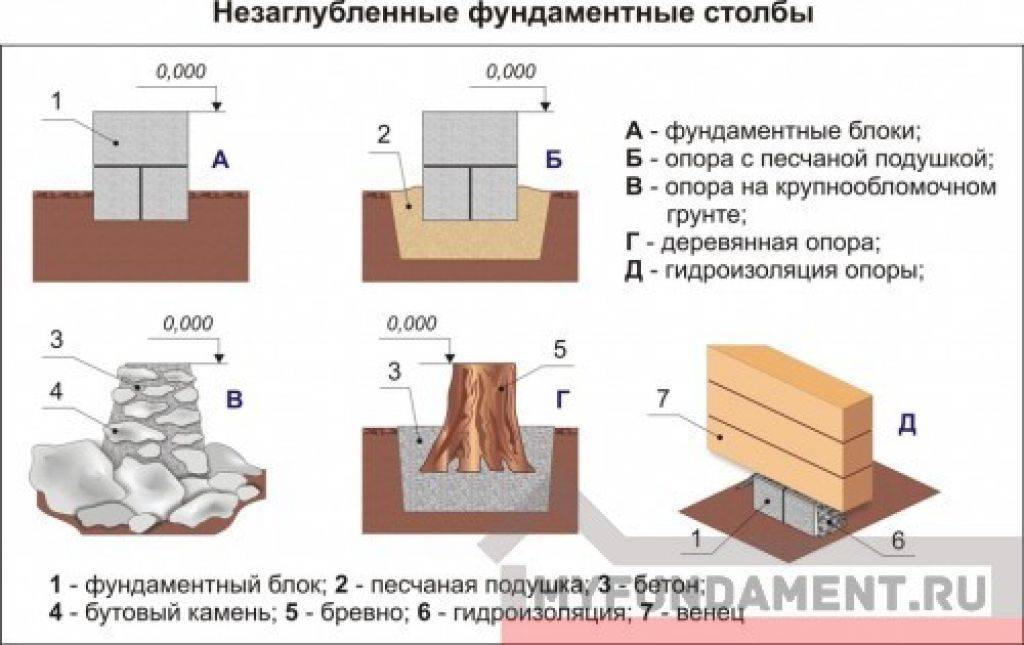

Столбчатый незаглубленный фундамент

Незаглубленный фундамент может быть возведен на непучинистых и слабопучинистых грунтах

Схема устройства ростверка из деревянного бруса

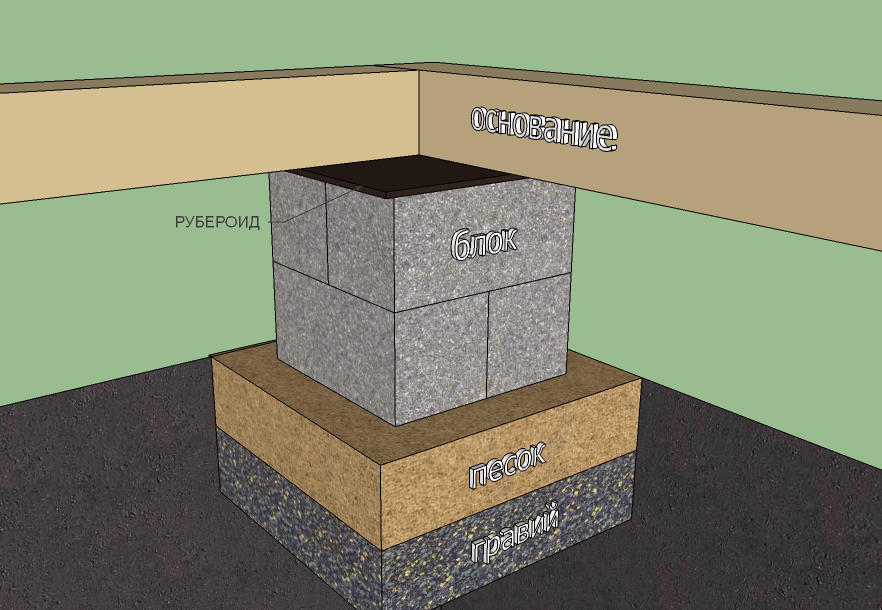

Работы по строительству незаглубленного столбчатого фундамента из готовых блоков можно разделить на несколько основных этапов:

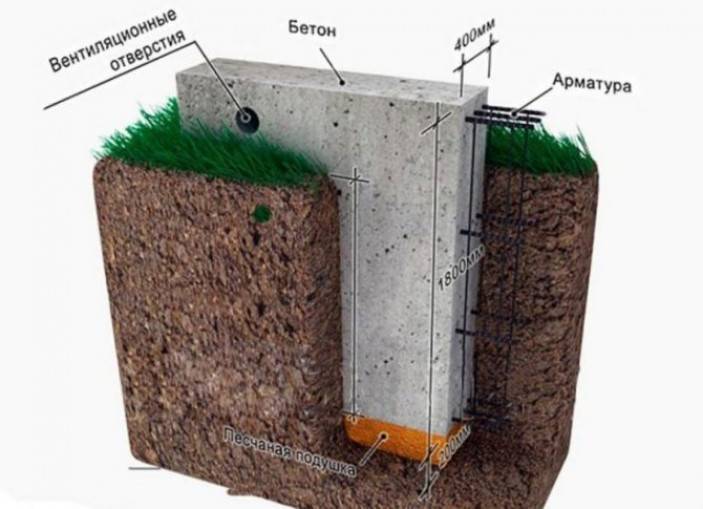

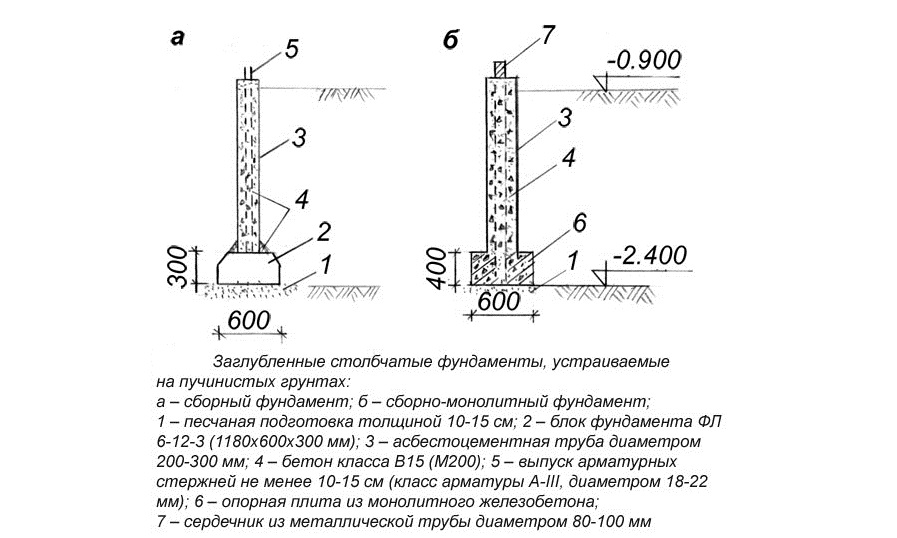

Схема обустройства опорного столба из бетона

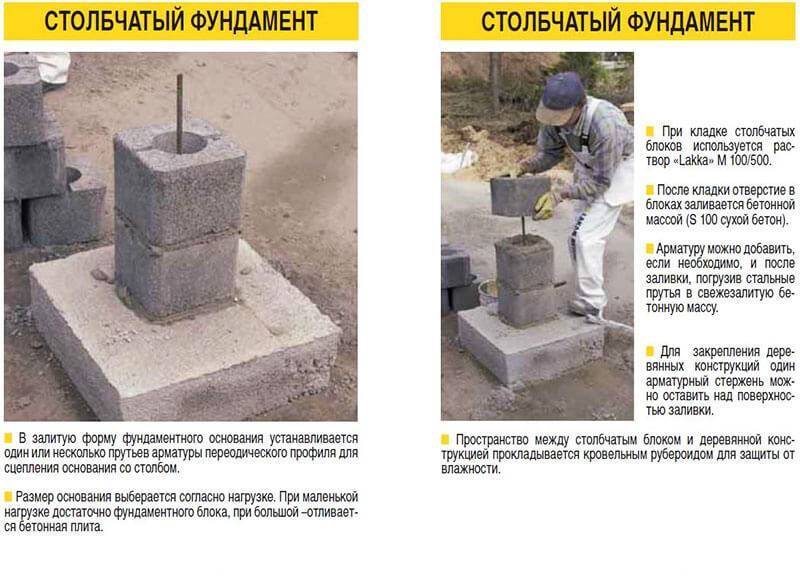

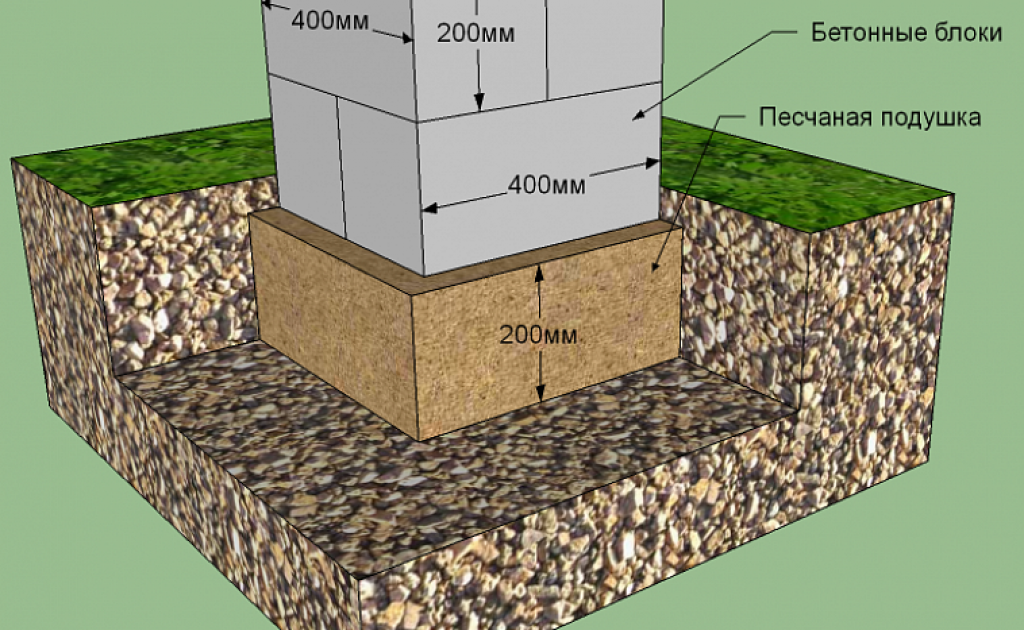

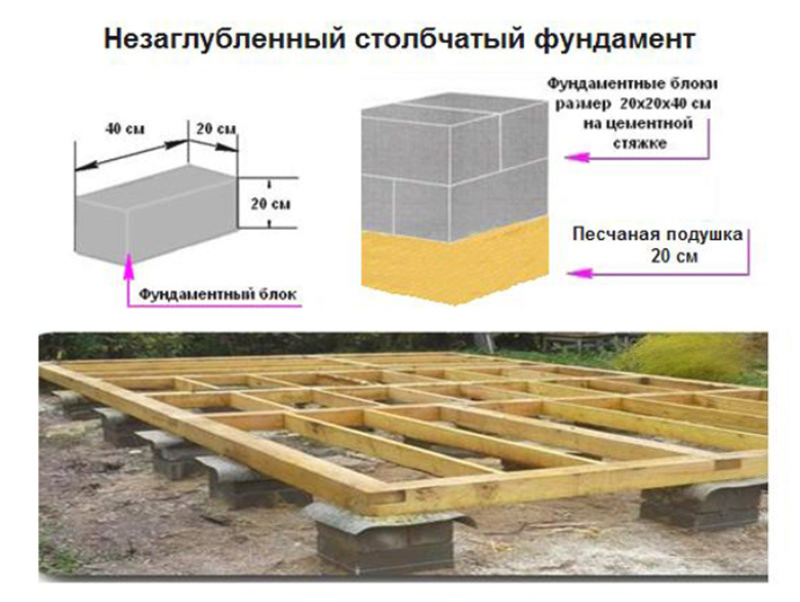

При устройстве своими руками фундамента из блоков 20х20х40 видео-ролики и пошаговые инструкции помогут понять технологию работ, вникнуть в процесс и более точно оценить финансовые затраты.

Возведение столбчатого фундамента своими руками

Мелкозаглубленный столбчатый фундамент

Мелкозаглубленный фундамент – одна из наиболее популярных разновидностей столбчатого фундамента. Средства и усилия, которых требует его устройство, минимальны, а диапазон применения для построек каркасного типа весьма широк.

Статья по теме:

Гидроизоляция фундамента рулонными материалами. Выполнение гидроизоляционных работ на фундаменте рулонными материалами различного типа: подробная инструкция.

Пошаговая схема возведения столбчатого фундамента

Схема проведения работ по устройству столбчатого фундамента из асбестовых труб своими руками (видео процесса можно найти в интернете) в общих чертах следующая:

Для рытья ям используют специальный бур для столбов

• затем основание трубы на 40-50 см заливают тщательно вымешанной бетонно-гравиевой смесью (1 часть цемента и 2 части песка, разбавленные водой до состояния жидкого теста, соединяют с 2 частями мелкого гравия). Сразу после заливки трубу приподнимают на высоту 15-20 см и оставляют в таком положении до полного застывания цемента. Это необходимо для создания основания, противостоящего выталкиванию при пучении грунта;
• после застывания бетона следует гидроизолировать трубу с внешней стороны рубероидом и засыпать скважину песком с поэтапной проливкой и утрамбовкой;

• внутрь труб помещают арматуру, после чего заливают бетоном оставшуюся часть трубы;
• после окончательного застывания бетона – спустя 2-3 недели – продолжают строительные работы. Надо добавить, что нелишним будет сделать гидроизоляцию фундамента полимерными или битумными растворами.

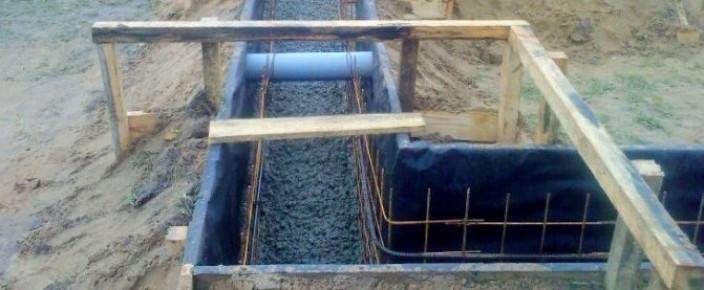

Заливка бетонного ростверка своими руками

Столбчатый фундамент с ростверком

Для облегчения понимания процесса необходимые работы изложены поэтапно.

Схема обустройства столбчатого фундамента с ростверком

Подготовка и установка опор:

Каркас из арматуры помещают в вырытую яму, на дне которой обустроена песчано-гравийная подушка

короба для опалубки собирают из досок толщиной 20 мм;

Полезный совет! Если стены ям не обваливаются и сухие, возможно просто выстелить их полиэтиленом и обойтись без опалубки.

• установленную в ямы опалубку рекомендуется тщательно смочить для предотвращения впитывания влаги из цементного раствора и облегчения удаления;
• после установки опалубки в ямы помещают каркас из арматуры. Каркас собирается отдельно, из прутка 10-14 мм в диаметре. Длина прутков подбирается таким образом, чтобы застывания бетона их концы торчали над уровнем грунта на 30-40 см;
• бетонную смесь заливают непрерывно, слоями по 20-30 см, разравнивая вибратором во избежание образования воздушных пузырей;
• опалубку снимают через 3-4 дня, поверхность опор обрабатывают любой подходящей гидроизоляционной смесью и оставшуюся часть ямы засыпают песком. Перед засыпкой также возможно утепление фундамента экструдированным пенополистиролом.

После снятия опалубки, поверхность бетонной опоры необходимо обработать гидроизоляционным составом

Устройство ростверка:

Есть два варианта монтажа ростверка: укладывая его на земле или поднимая над её поверхностью. Преимущество второго способа – исключение воздействия сил пучения:

Расчет

Начинать закладку фундамента все-таки надо с произведения расчетов. И лучше действовать по следующему (правда, очень приближенному) методу:

1. Для начала по проектной документации потребуется определить весовые нагрузки от конструкций будущего здания.

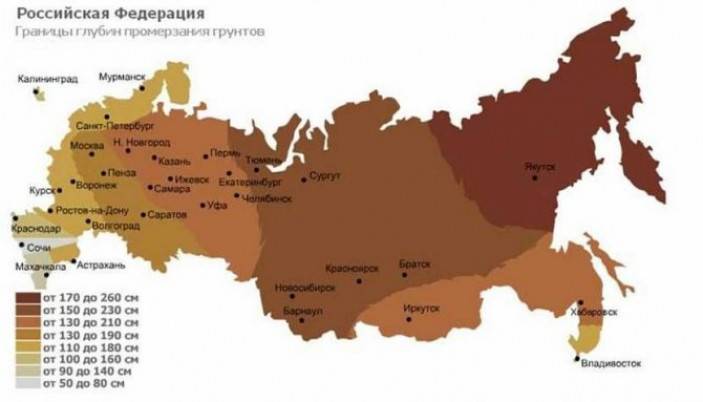

2. Далее по российским картам районирования климатических нагрузок надо найти нужные показатели по снегу и ветру.
3. После необходимо самостоятельно определить эксплуатационные нагрузки. Они зависят от многих факторов: количества жильцов, а также гостей, которые будут приходить к жильцам; оборудования дома бытовыми и иными приборами; проживания домашних животных (и каких именно) и наличия аквариума; количества сантехнических устройств и пр.
4. Затем по соответствующим документам (СНиП 2.02.01-83 «Основания зданий и сооружений», СНиП 2.08.01-85 «Конструкции жилых зданий», СНиП II-Б.1–62 и прочих СниПов) придется вычислить сводный вес дома. Суть операции заключается в сведении абсолютно всех нагрузок к весу, наложенному на фундамент.

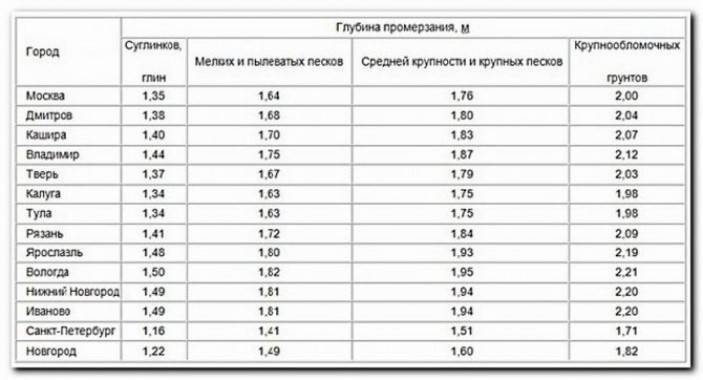

5. Потом надо будет определить РПГ — расчетную глубину промерзания грунта на строительной площадке. Ориентироваться здесь нужно на максимальное значение этого параметра на карте для данной местности. И лучше бы проконсультироваться по этому вопросу у специалистов — геологов и строителей.
6. На данном этапе можно приступать непосредственно к расчету величины и характера заглубления столбов:

• для заглубления до 1 м надо взять стандартные показатели несущей способности грунта 1,7 кг х кв см или 17 тс х кв м;
• для заглубления более, чем на 1 м, придется брать другие показатели — 2 кг х кв см и 20 тс х кв м;
• на грунтах плотных (сухих суглинках и глине, гравелистых или каменистых), промерзающих больше, чем на полтора метра, полученное в результате вышеупомянутых расчетов значение необходимо умножить на коэффициент 1,15;

1. Далее для столба по размерам его пяты рассчитывается опорная площадь. Предельное значение для бетонных столбов в скважинах, пробуренных вручную — 0,28 кв м.
2. Затем величину несущей способности грунта надо умножить на величину опорной площади. В результате станет известной нагрузка на один столб.
3. После сводный вес здания нужно поделить на несущую способность столба, чтобы вычислить число столбов для конкретного фундамента.
4. От полученного числа столбов потом необходимо отнять количество углов, образованных несущими стенами, а также число перекрытий несущих стен.
5. Суммарное значение длины периметра здания и внутренних несущих стен требуется разделить на значение, полученное в результате действий п. 10. В результате получится шаг расположения столбов (величина должна находиться в пределах 1,5-2,5 м).
6. Далее следует рассчитать вес фундамента вместе с рандбалкой или же с ростверком, в зависимости от выбранного для оформления вида (если дополнительные конструкции вообще предусмотрены эскизом). При этом исходить нужно из стандартной плотности:

• железобетона (27 тс/куб. м);
• дерева (8,7 тс/куб. м);
•  или кирпича (по 4 кг на кирпич с раствором).

1. Потом вес фундамента надо будет прибавить к сводному весу здания.
2. Следующий этап расчетов — распределение столбов. Под каждый угол и перекрестье следует определить по столбу, а остальные столбы равномерно «расставить» по всей площадке под фундамент. В наиболее нагружаемых пролетах (это там, где будут находиться печь или, например, ванна) столбы придется совместить по два.

На этом расчеты можно считать завершенными и переходить к другим мероприятиям.

Меры против пучения

Для борьбы с силами пучения предполагается осуществление мероприятий такого характера:

• полная замена пучинистого слоя на предполагаемом участке – трудоемкий процесс, требующий рытья котлованов значительных размеров, поиска и уплотнения привезенной почвы;
• строительство фундамента ниже слоя промерзания с целью снятия нагрузки на цоколь;
• утепление конструкции в области промерзания потребует прокладки утеплителя по всему периметру и на глубину возведения основы строения;

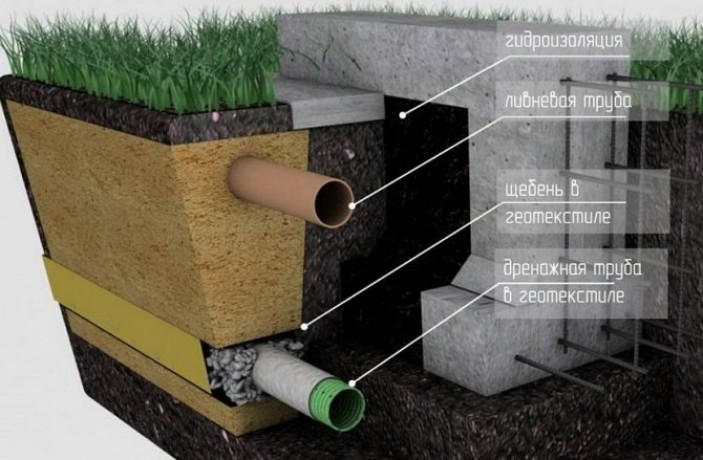

• организация водоотвода осуществляются путем строительства дренажной системы с закладкой в траншею гравия, песка и перфорированной трубы, обработанной геотекстиолем.

Плюсы и минусы столбчатого фундамента

Плюсы:

• Большая скорость при возведении столбчатого фундамента.
• Осуществимость полностью самостоятельного строительства фундамента, без участия какой-либо строительной техники.
• Цены для постройки. При учете отсутствия технической части, цены на материалы для возведения столбчатого фундамента будут ниже, чем для ленточного и монолитного фундамента.
• При строительстве столбчатого фундамента можно обойтись без какой-либо подготовки (теплоизоляции, гидроизоляции и т.д.)
• Допускается возведение фундамента на твердых, замерзших почвах и грунтах.
• При правильном использовании, основание крепко стоит и служит 70 – 110 лет.

Также, фундамент опорно-столбчатого типа не нуждается в каких-либо диагностиках при наличии проблем, а ремонт такого основания не требует множества ресурсов и времени.

Минусы:

• Мелкая стойкость к большим весам. Действительно, такой фундамент банально не выдержит больших многоэтажных массивов.
• Ломкость структуры. Конструкция обычно создается на твердых или подмерзших почвах, так-так, если грунт будет достаточно подвижен – это может послужить разрушением конструкции.
• Будущее строительство погребов или подвалов становится невозможным. В связи с небольшим расстоянием между колонн фундамента, пространства для всевозможных подземных строений будет не хватать.

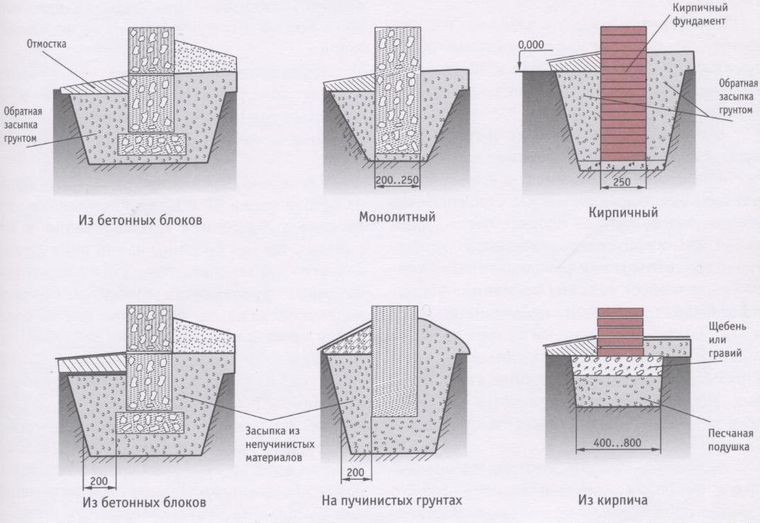

Рассмотрим основные типы опорно-столбчатого фундамента. Тип основания для строительства выбирается в соответствии с определенными требованиями (габариты, навыки, финансы и т.д.)

Разновидности

Столбчатые конструкции различаются по нескольким основным параметрам.

По форме опор

Бывают опоры круглого и прямоугольного сечения

При использовании в качестве несъемной опалубки труб получаются круглые столбы.

Монолитные бетонные опоры могут быть квадратными или круглыми в зависимости от проекта, их форма определяется видом опалубки.

По типу материала

Столбы для фундамента сооружают из кирпича, строительных блоков и труб. Кроме этого они бывают монолитными бетонными и деревянными.

Из кирпича

Полнотелый керамический или силикатный кирпич подходит для возведения опор на участке с плотным грунтом и низким залеганием подземных вод. Отличается долговечностью и прочностью.

Кирпичные столбы выкладываются на цементный раствор. В кладке часто оставляют внутренний колодец, который заливают бетоном или цементом. Подробнее читайте тут.

Из пластиковых и других труб

Стальные, асбестовые и пластиковые трубы являются несъемной опалубкой для армированной бетонной трубы. Труба устанавливается в скважину на песчаную подушку. В нее помещается арматурный каркас, после этого труба заливается бетоном.

О возведении столбчатого фундамента из пластиковых труб расскажет эта статья, из асбестовых, железных, ПВХ — эта.

Из бетонных блоков

Бетонные блоки используются как материал для наборных столбов. Часто применяются блоки размером 20*20*40. Их укладывают по 2 в ряд.

Подробности — в этой и этой статьях.

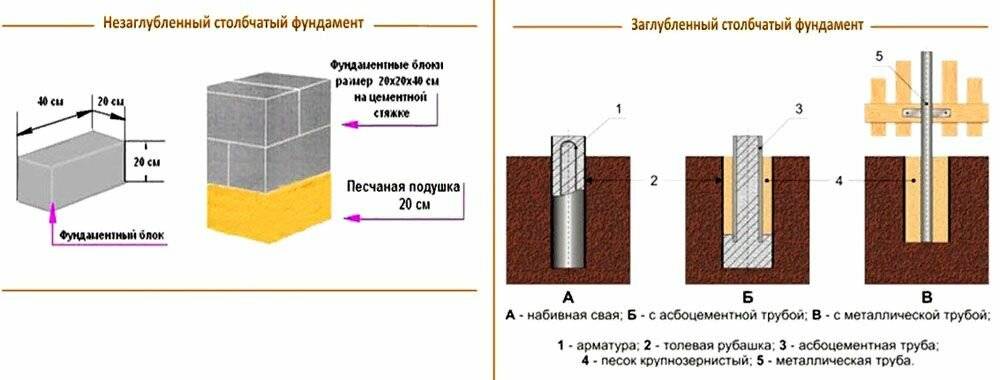

По глубине заложения

Насколько столбы должны быть вкопаны ниже уровня земли, определяет проектировщик. При этом учитывается ряд факторов – качество грунта, климатические особенности местности, вес будущей постройки.

Мелкозаглубленнй

предполагает заглубление столбов всего на 40-50 см

На крупнообломочной или скальной почве с таким фундаментом строятся достаточно габаритные деревянные постройки.

На обычном грунте со слабой пучинистостью мелокзаглубленные фундаменты применяются для строительства легких щитовых и деревянных зданий. Подробнее можно узнать тут.

Незаглубленный

Тип основания с установленными на поверхности земли столбами. Иногда столбы погружают в грунт на 10—15 см. Подходит для возведения негабаритных построек на крупнокаменном или скальном основании, а также для легких хозпостроек на непучинистом грунте.

О возведении незаглубленного СФ читайте тут.

Заглубленный

Чаще всего применяется заглубленный вариант столбчатого фундамента. В этом случае столбы вкапывают на глубину ниже глубины промерзания почвы. Применяется при строительстве жилых домов из легких материалов.

Заглубленные опоры должны быть установлены с особой тщательностью. Если опорная система будет неправильно рассчитана или некачественно построена, то столбы начнут неравномерно проседать. В результате их придется выравнивать и укреплять, а это достаточно дорого и трудоемко.

По способу возведения

Столбы могут быть сооружены путем сборки, заливки или установки готовой монолитной конструкции.

Сборный

При сооружении сборных столбов особое внимание уделяется цементному составу. От его качества зависит надежность и долговечность опор

Монолитный

Монолитные столбы получают путем заполнения предварительно подготовленных скважин бетоном. Для повышения прочности используется армирование. Можно привезти на площадку уже готовые монолитные армированные столбы и установить их в скважины.

Подробнее читайте здесь.

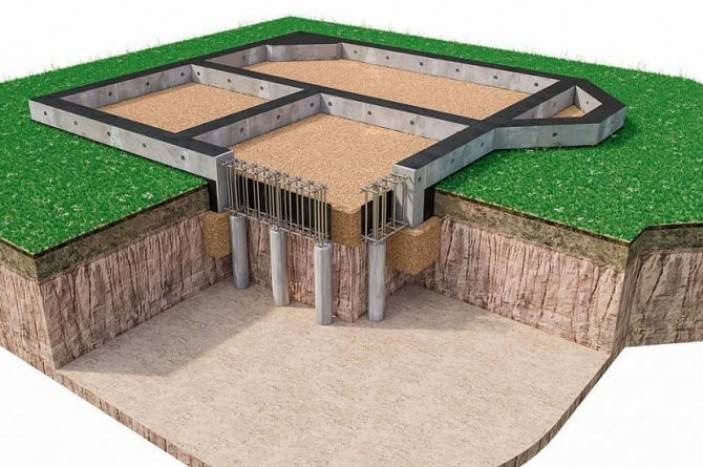

Столбчато-ленточный

Вариант, совмещающий столбчатую и ленточную технологию

После этого по линии ленты в местах повышенной нагрузки прокапывают ямы для опорных столбов. Далее устанавливаются столбы, и их верхушки связываются ленточной частью конструкции.

Более подробно расскажет эта статья.

По наличию ростверка

Ростверк – это конструкция, соединяющая все столбы фундамента в единое целое, благодаря чему обеспечивается равномерное распределение нагрузки от дома на столбы.

При помощи ростверка основанию здания придается повышенная прочность. Кроме того, создается защита от смещения столбов по горизонтали.

Ростверк может быть:

• высоким;
• повышенным;
• заглубленным.

Высокий ростверк устанавливается на уровне более 15 см над землей. В этом случае исключается воздействие на него пучинистости грунта. Повышенный ростверк располагается на уровне от 0 до 10 см над землей. Существует еще заглубленный ростверк – частично погруженный в грунт.

Легкие постройки на устойчивых непучинистых грунтах можно строить без ростверка. В этом случае каждая опора накрывается оголовком. Связываются столбы черновым полом дома.

Подробнее читайте здесь.

Устройство столбов. Используемые материалы

Конструкция фундамента из столбов

Опоры под столбчатый фундамент могут быть выполнены различных материалов, которые отличаются по своей прочности и стоимости. Выбор того или иного материала должен быть обусловлен, прежде всего, конструкцией дома (его массой и этажностью).

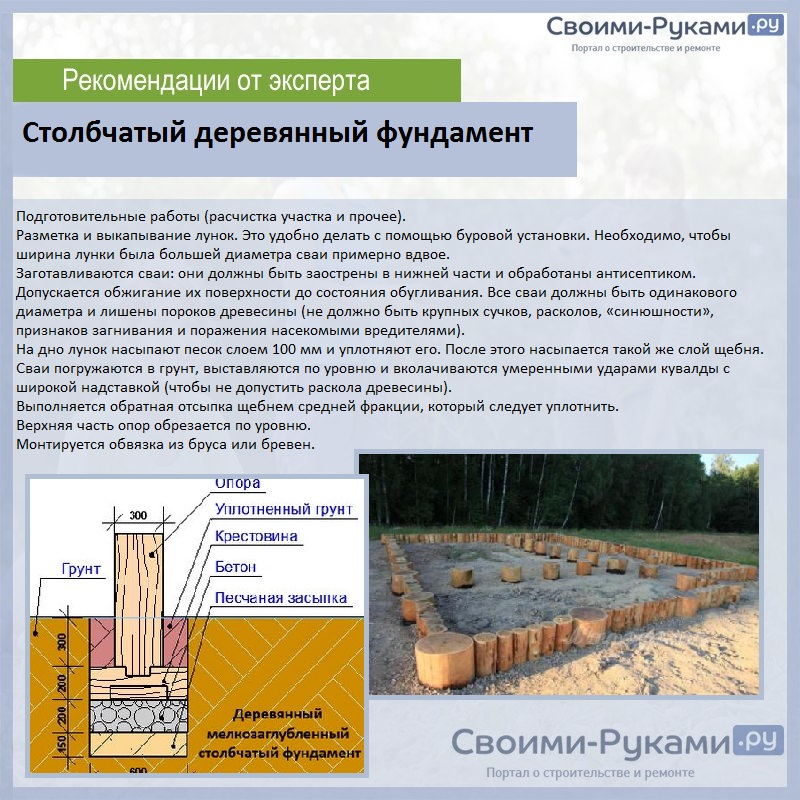

• Опоры столбчатого фундамента могут быть также выполнены из дерева. Это довольно недолговечный материал, поэтому используется сегодня крайне редко и в основном под малогабаритные деревянные постройки или террасы. Для обустройства опор из кирпича для мелкозаглубленного или незаглубленного фундамента используют хорошо обожженный кирпич-железняк, менее подверженный разрушению.
• Самый надежный и популярный вариант – опоры из бетонных армированных столбов. Для их возведения используют тяжелый строительный бетон.
• Также часто используются асбестоцементные или металлические трубы, которые используются в качестве несъемной опалубки и заливаются бетоном.
• Еще один вариант – опоры из плоского бутового камня.

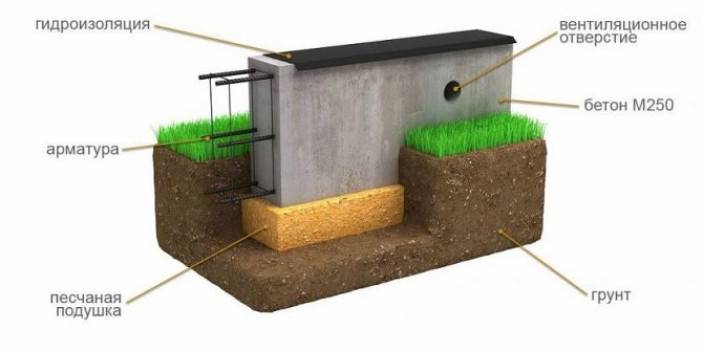

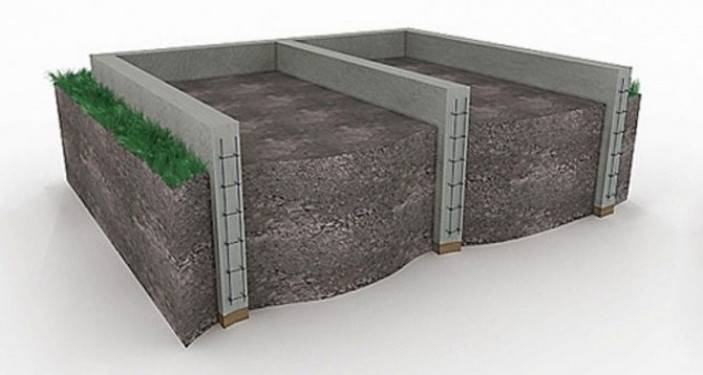

Устройство заглублённого ленточного фундамента

Конструкция (ЗФЛ):

1. грунт;
2. песчано-гравийная подушка или подбетонка;
3. арматура;
4. бетонная лента;
5. гидроизоляция;
6. цоколь;
7. отмостка;
8. утеплитель;
9. стена.

Таблица № 1. Достоинства и недостатки

Преимущества	Недостатки
несущая способность фундамента	высокая цена (на создание требуется большой расход стройматериалов: пиломатериалы, арматура, бетон)
способная выдерживать тяжёлые постройки наличие подземных помещений (подвала, гаража, цоколя)	большое количество земляных работ увеличивают сроки возведения, а привлечение техники повышает стоимость
долговечность конструкции	подвержен вспучиванию грунтов

Свайные столбы

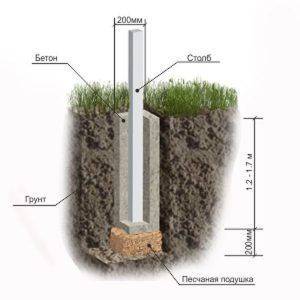

Конструкция опорного столба

Свайные опоры – это те же опорные столбы. Сваи в виде столбов применяют в глинистых, пучинистых грунтах для лёгких построек.

Сначала буром делают шурфы проектной глубины. В готовые отверстия опускают сваи в виде металлических или асбоцементных труб. Внутреннее пространство свай заполняют бетонной смесью, не забывая при этом о послойной трамбовке бетона. Верхушки свай обрезают в один уровень. Готовят оголовки свайных опор для крепления обвязки.

Опорный ростверк на сваях покрывают антикоррозионными составами. Свайный цоколь утепляют. Опорные винтовые сваи исполняют роль столбчатых фундаментов.

Монолитная плита на сваях это ростверк на столбчатых опорах.  Сваи из монолитного железобетона выполняют такую же функцию, что опорные столбы. Обсадные трубы можно отнести, как к сваям, так и к столбчатым фундаментам.

К недостаткам свайных опор можно отнести подверженность коррозии металлических труб, сложность установки свай большого диаметра.

Преимуществом свай является короткие сроки их установки.

Виды опорно столбчатых оснований

В мелкомасштабном строительстве, при возведении небольших зданий из дерева либо каркасных панелей, к обустройству опорно-столбчатых оснований прибегают достаточно часто.

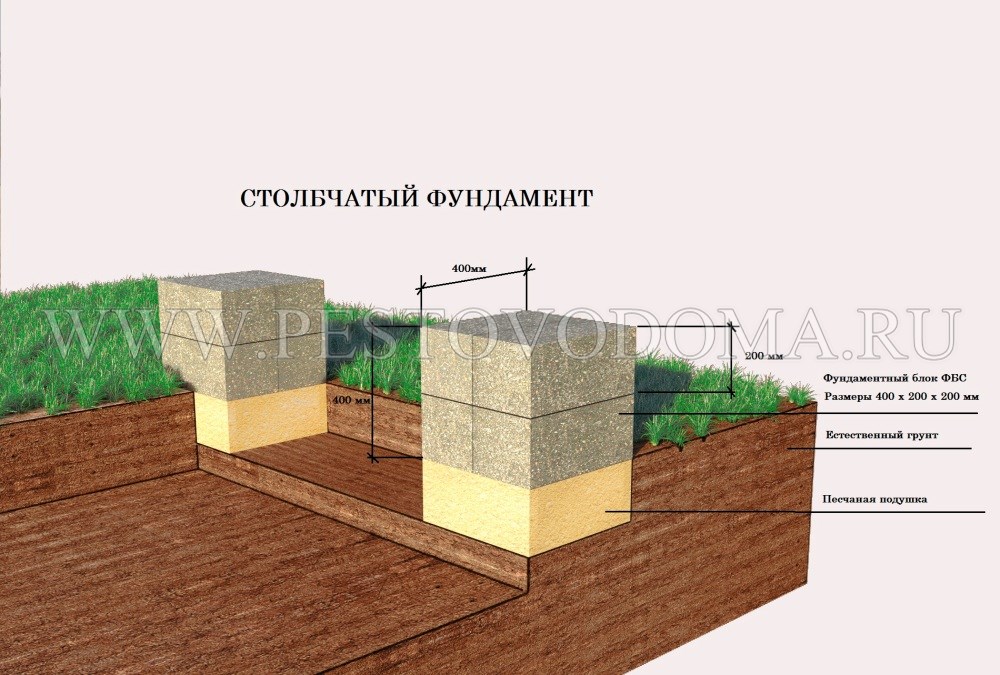

Рис. 1.1: Опорно-столбчатый фундамент из ФБС блоков Совет эксперта! популярность данного вида фундамента обуславливается его экономичностью как в плане финансовых расходов, так и в плане затрат времени, которое необходимо для создания опорно-столбчатого основания.

Существует несколько видов опорно-столбчатых оснований, каждый из которых обладает своими преимуществами и недостатками. Рассмотрим основные из них:

Кирпичные;

Это наиболее простой вариант, который отлично подойдет для строительства легких домов на плотном грунте (супеси либо сухая песчаная почва) с низким уровнем залегания грунтовых вод. Несущей способности кирпичных стоек будет достаточно для любых хозяйственных помещений и для небольших одноэтажных домиков из дерева.

Рис 1.2: Строительство опорно-столбчатого фундамента из кирпича

Столбчатые опоры из стальных труб;

Забетонированные металлические трубы обладают наибольшей несущей способностью среди всех видов столбчатых опор. Для строительства опорно-столбчатого фундамента используются трубы с толщиной стенки минимум в 4 миллиметра, при обязательным является покрытие труб антикоррозийной грунтовкой по металлу, которая необходима для защиты стали от повреждений под воздействием грунтовых вод.

Столбчатые опоры из асбестовых труб;

Асбестовые трубы в строительстве столбчатых фундаментов используются в качестве наиболее дешевого варианта. При возведении основания трубы заполняются бетоном и при необходимости армируются арматурным каркасом из прутьев диаметром 10-12 мм.

Это важно! Опорно-столбчатое основание из асбестоцементных труб, помимо плотных грунтов, хорошо зарекомендовало себя на рыхлой, склонной к сдвигам почве. Рис 1.3: Опорно-столбчатый фундамент из асбоцементных труб

Рис 1.3: Опорно-столбчатый фундамент из асбоцементных труб

Столбчатые опоры из монолитного бетона;

Для строительства монолитных столбов предварительно создается опалубка из досок, в которую помещается армокаркас и заливается бетон. Для фундаментов данного типа крайне необходимым является наличие уплотняющей подсыпки из песка и щебня, которая будет препятствовать как выталкиваю столбов из грунта в результате морозного пучения, так и усадкам под весом здания.

Рис 1.4: Монолитный бетонный опорно-столбчатый фундамент

Из фундаментных бетонных блоков;

За счет большого размера бетонных блоков такой фундамент можно возвести в кратчайшие сроки (за 1-2 дня), при этом вам не нужно ждать отвердевания бетонного раствора, как в случае с трубными стойками, а к дальнейшему строительству можно приступать уже на следующий день после монтажа фундамента.

Из дерева;

Для строительства опорно-столбчатого фундамента могут использоваться бревна, однако ввиду множества недостатков данного материала (подверженность гниению, воздействиям грунтовых вод и невысокой несущей способности) такой вид оснований встречается достаточно редко.

Рис 1.5: Опорно-столбчатый фундамент из бревен

Гидроизоляция

Повышенная влажность почвы негативно сказывается на долговечности и прочности столбчатого фундамента. А потому опоры рекомендуется покрывать слоем гидроизоляционного материала.

Если опоры выполняются из бетона, предпочтение отдают его влагостойким маркам. Несъемную опалубку покрывают слоем мастики или любого подобного материала. Когда при заливке столбов использовались трубы ПВХ, их дополнительно обрабатывать не нужно.

Важным этапом строительства становится гидроизоляция места соединения ростверка с опорой. В этом случае используют обмазочные или рулонные материалы. Хороший результат дает и их комбинация.

Инструкция – как обустроить фундамент самому

Возводятся столбчатые фундаменты по технологии в четыре этапа:

1. Земляные работы с выбуриванием ям под опорные столбы и устройством на их дне подушки из песка.

2. Установка несъемной опалубки для опор фундамента с последующей заливкой бетона либо выкладывание их из кирпича или бетонных блоков.

3. Устройство для этой разновидности свайно-ростверкового фундамента верхней распределяющей нагрузки части из железобетона, стального швеллера или древесины.

4. Гидроизоляция всей конструкции и обшивка опор по периметру здания сайдингом или профлистом.

Все достаточно просто, но есть в этом процессе и ряд нюансов. Первый из них – независимо от уровня заложения ростверка, подпорные сваи столбчатого варианта фундамента для частного малоэтажного дома следует погружать глубже точки промерзания. Чтобы ускорить работы, в отдельных случаях лучше всего будет привлечь специализированную технику с буром.

Сами опоры основания могут быть выполнены из:

• Залитого в асбестоцементную трубу железобетона;

• Кирпича;

• ФБС (изготовленных на заводе ж/б блоков для фундаментов);

• Натурального камня.

Ниже приведёна пошаговая фото-инструкция столбчатого фундамента на пеноблоках:

Переносим план фундамента на местность — размечаем колышками будущие границы

Копаем ямы

Засыпаем ямы щебнем, сверху песком и несколько раз проливаем и повторяем процедуру засыпания песком

Выставляем на подушку первые 4 блока по углам и выравниваем по шнурке и размерам

Подставляем второй блок и выравниваем по уровню

Гидроуровнем отмеряем нулевой уровень фундамента — его высоту

Выставляем следующие уровни блоков нашего основания

По уровню делаем все остальные столбы

Выкладываем рубероид на столбики для гидроизоляции

Также возможно использование стальных винтовых свай. Но это уже будет больше одна из вариаций свайно-винтового фундамента. Раньше опоры делали даже из влагостойкой лиственницы. Однако сегодня большинство частных застройщиков предпочитают ставить под свой дом что-нибудь более долговечное и бетонное.

Опоры ставятся с интервалом 1,5–2,5 метра так, чтобы находиться под углами строения, в местах пересечения внутренних стен и заложения несущих балок, а также под печами и каминами. Это точки основных нагрузок. Часть из них ростверк вполне в состоянии распределить по всей конструкции. Но в идеале основной вес должен приходиться как раз на опорные сваи, на которых покоится столбчато-ленточный фундамент.

Выбирая кирпич, следует сразу исключить силикатную его разновидность. А керамический следует брать с максимально высокой морозостойкостью. В целом, если замешивать и заливать бетон не хочется, то лучше всего предпочесть ФБС. Эти блоки изначально предназначены для возведения фундаментных оснований для различных зданий.

По конструкции бетонный ростверк поверх столбов – это небольшой ленточный фундамент. Для него собирается отдельная опалубка с укладкой в нее арматуры из стальных прутков в 10–12 мм. После их связки готовый армирующий пояс останется лишь залить бетонным раствором с маркой не ниже М-300. При этом для деревянных строений ростверковая часть нередко выполняется вовсе из бруса. Во многих случаях его вполне хватает для перераспределения нагрузок.

Для гидроизоляции элементов столбчатого основания можно воспользоваться рубероидом либо жидкой битумной мастикой. Подойдет даже мягкая черепица, если она осталась неизрасходованной при покрытии кровли на уже построенном здании.

Преимущества и недостатки

Каждое решение изначально создавалось с расчетом использования в конкретной ситуации.

• Монолитные основания – при возведении тяжелых многоэтажных домов;
• Ленточные основания – промежуточный вариант при постройке на подвижных грунтах;
• Опорно-столбчатые основания – для самостоятельного возведения небольших жилых комплексов.

Ввиду этого, некоторые минусы, присутствующие опорно-столбчатого основания, могут считаться несущественными при строительстве целевых зданий.

В список недостатков входят:

• Малая несущая возможность. Опорные основы не способны выдержать тяжелые многоэтажные конструкции;
• Хрупкость конструкции. Изначально конструкция из опор предназначалась для постройки в промерзших почвах. Использование в подвижных грунтах или самостоятельное разрыхление почвы снижает устойчивость столбов конструкции.
• В дальнейшем невозможно создание погреба или подвала. Расстояние между столбами не позволяет прорыть достаточно широкое помещение, которое сможет послужить в качестве подземной пристройки.

Если возводить постройку с учетом этих ограничений, то взамен можно использовать на максимум все преимущества:

• Высокая скорость создания основы;
• Возможность сделать фундамент самостоятельно, без использования дополнительной техники;
• Стоимость работ. Если не считать отсутствия дополнительной техники, то расходы на материалы вдвое ниже, чем при возведении ленточного основания. Соотношение цены между столбчатым и монолитным фундаментом – 1:10;
• Отсутствие дополнительной подготовки. При возведении построек на опорном основании не нужно проводить дополнительную тепло- и гидроизоляцию.
• Возможность использования для возведения построек на промерзших грунтах.
• Срок службы фундамента при правильной эксплуатации составляет 80-100 лет.
