Регулировка балконной пластиковой двери

Почему требуется регулировка балконной двери?

Есть несколько основных типов поломок, которые появляются при эксплуатации пластиковой двери:

1. Ручка двери плохо держится. Это одна из самых распространенных проблем. Ручка начинает расшатываться от постоянного использования.
2. Дверь провисла до порога. Это связано с тем, что в дверь установлены слишком тяжелые стеклопакеты, вес которых не выдерживают петли. Из-за этого они расшатываются, и дверь опускается вниз.
3. Балкон не закрывается/не открывается. Это связано с повышенной влажностью в помещении. Створка двери постепенно смещается вбок.
4. Дверь неплотно прилегает к дверной коробке. Такая причина часто приводит к сквозняку в квартире. Связана данная проблема с расшатыванием регулирующих механизмов. Каждую из этих поломок можно устранить самостоятельно.

Конкретные проблемы

Что делать, если, например, стеклопакет перекошен и вышел из уплотнителя?

Бывает такое с одного края створки и зрительно заметно. Специалисты советуют убрать из рамы штапики. Сделать это можно острым предметом, к примеру, ножом или шпателем. Не следует бояться повредить штапик, ПВХ известен своими свойствами гибкости, это позволит избежать деформации. Теперь можете отцентровать стеклопакет, и вставить пластиковые прокладки (регулировать позволяет их толщина). Теперь штапики нужно вернуть на место. Тут понадобится резиновый молоток, который позволит вбить их обратно и не повредит конструкцию.

Если появился конденсат, значит ли это, что дверь неисправна и требует регулировки?

Конденсат появляется тогда, когда в помещении не хватает вентиляции. Пластиковые конструкции достаточно плотные и не продуваются снаружи. В советские времена в деревянных рамах были щели, которые на зиму заделывали ватой. В ПВХ такого нет. Так что если ваш балконный блок расположен рядом с батареей, можно под ним поставить специальный приточный клапан. Дверь же стоит установить с функцией микропроветривание, она будет открывать на несколько сантиметров и воздух проникнет в помещение. Также можно использовать дверную гребенку, которая позволит зафиксировать дверь и обеспечить циркуляцию воздуха. Все эти устройства не требуют дополнительного ухода, долго функционируют и просто регулируются в домашних условиях без специалиста.

Когда необходимо регулировать дверь

В мире мгновенно происходят только аварии и катастрофы. Все остальные проблемы вызревают постепенно. Этот тезис в полной мере относится и к балконной двери. По мере эксплуатации у нее постепенно изменяется геометрия и сила прижима, что со временем, если не принимать соответствующих мер, может привести к замене фурнитуры, полностью или отдельных ее элементов. Диагностировать и устранить неполадки на ранней стадии довольно просто.

1. Силу прижима можно проверить несколькими способами:

• поднести к закрытой двери горящую спичку или свечку. Если пламя заиграло, значит между коробкой и дверью гуляют сквозняки;
• засунуть в щель между коробкой и дверным полотном бумагу. Если она легко вытянется из-под закрытой двери, необходимо проводить соответствующие регулировки. Проверять следует каждую сторону.

Идеальным вариантом считается, если бумажный лист вытягивается с одинаковым усилием со всех сторон створки – геометрия не нарушена, а силу прижима, при необходимости, можно легко отрегулировать.

2. Наиболее сложный случай, если у двери начинает изменяться геометрия. Здесь также есть несколько способов ранней диагностики:

• открыть дверь на 45o и оставить на непродолжительное время. Если она самопроизвольно, без помощи ветра, полностью открылась или закрылась – дверь провисла из-за ослабления верхней петли;
• выйти на балкон. Закрыть дверь. По внутреннему периметру дверной коробки, используя ее край как линейку, начертить на двери схему ее прилегания к профилю коробки. Линии должны быть параллельны краям двери, а ширина всех нарисованных полосок одинаковой. Любые отклонения требуют новой настройки фурнитуры двери.

Если время упущено, для успешного ремонта необходимо установить причину неисправности:

нижняя часть двери стала цеплять за порожек дверной коробки. Причина всегда в большом весе двери. Дверная фурнитура рассчитана на вес до 120-135 кг. Дверь вместе с однокамерным стеклопакетом весит 35-40 кг. При увеличении количества камер, толщины стекла или площади остекления вес двери приближается к 60 кг, что является критическим для петель любого производителя. Металл навесов в ходе эксплуатации двери банально устает, в результате чего створка проседает;

Места регулировки балконной двери.

• полотно двери цепляется за дверную коробку посредине. Здесь возможны две причины: произошла деформация профиля двери наружу или она смещается в бок под воздействием высокой температуры (полотно двери расширяется, а петли толкают его на коробку с лицевой стороны);
• дверь плохо закрывается – в прижатом положении ручка не заводит цапфы в ответную планку (на языке специалистов – ответку). Здесь также две причины: дверь осела, в результате чего эксцентрики (зацепы) запорной планки не достают до пазов ответки; профиль дверного полотна деформировался внутрь, потянув за собой зацепы – они перестали доставать до ответки или же коробка выгнулась наружу с тем же результатом;
• дверное полотно неплотно прилегает к коробке. Чтобы не дуло, необходимо регулировать цапфы и ответку;
• ручка заклинила – дверь была открыта слишком быстро;
• ручка расшаталась или сломалась. Это происходит при интенсивной эксплуатации дверной створки;
• треснуло стекло в стеклопакете – произошел перекос профиля дверного полотна;
• треснул пластик дверной коробки или дверного полотна – причина в усадке дома, а не в двери.

Как отрегулировать пластиковую балконную дверь: пошаговая инструкция

Чтобы избежать ошибок или случайного повреждения стеклопакета балконной двери (стоимость которого достаточно высока) необходимо разобраться, как отрегулировать пластиковые балконные двери правильно. При проведении работ необязательно переплачивать за мастера: можно осуществить регулировку балконной двери своими руками – видео инструкции без труда можно найти в интернете.

Для работы вам потребуется совсем немного инструментов:

• шестигранник;
• крестовая отвертка;
• плоская отвертка.

Инструкция и видео: как отрегулировать пластиковые балконные двери при провисании

Если вы замечаете, что при открывании и закрывании двери она царапает нижний край рамы, это говорит о провисании створки. Регулировка в данном случае может быть вертикальной или горизонтальной.

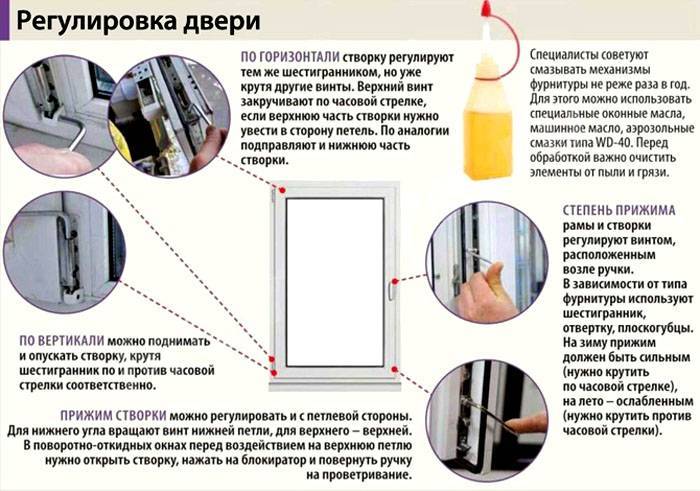

Схема вертикальной и горизонтальной регулировки двери

Этапы горизонтальной регулировки:

Широко распахните дверь в положение поворота.
Возле верхней петли в торце створки расположен винт. Возьмите шестигранный ключ и 2-3 раза проверните его по часовой стрелке.
Снимите заглушки, закрывающие отверстия, ведущие к верхним винтам.
По часовой стрелке проверните все винты под заглушками.
После регулировки механизма проверьте, свободно ли теперь закрывается дверь. В случае необходимости подкрутите винты еще раз.

Чтобы понять, как отрегулировать балконные двери вертикально, сделайте следующее:

Ровно поднимите дверь и найдите шуруп в нижнем торце петли, распложенный вдоль ее оси.
Если шуруп прикрыт заглушкой, осторожно ее снимите.
Если вы крутите шуруп по часовой стрелке, аккуратно приподнимайте дверь, если же против, опускайте.

Регулировка прижима балконных дверей и дверной ручки

Чтобы подтянуть ручку для балконной пластиковой двери, необходимо сделать следующее:

Медленно и аккуратно поверните пластиковую крышку под прямым углом.
Под пластиковой крышкой найдите винты для крепления. Подтяните их.

Если ручка плохо поворачивается, иногда достаточно смазать замок специальным материалом, в составе которого нет смолы и кислоты. При полной поломке стоит купить ручку для пластиковых балконных дверей, открутить винты, снять старую деталь и на ее место поставить новую.

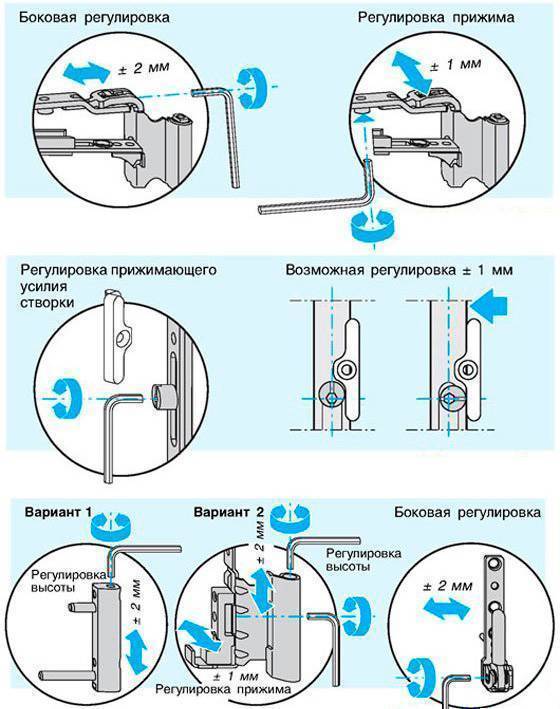

Схематическая инструкция для самостоятельного регулирования положения балконной двери

Если из пластиковых балконных дверей дует, это верный признак неплотного прижатия створки. Необходимо выполнить регулировку прижима балконной пластиковой двери. Чтобы разобраться, как отрегулировать пластиковые балконные двери на прижим, отыщите на створке двери запорные элементы. Именно они отвечают за плотность прижима.

С помощью ключа или плоскогубцев вращайте запорные элементы, пока дверь не придет в необходимое положение. Профессионалы рекомендуют периодически производить самостоятельную регулировку пластиковых балконных дверей в зависимости от сезона. Достаточно разобраться, как отрегулировать балконные пластиковые двери на зиму, и вы сможете легко ослаблять прижим в жаркую погоду и уплотнять в холодный сезон.

Иногда регулировка петель не помогает решить проблему, и тогда устранить неплотность прижима можно при помощи цапфы. Для этого вам потребуются пассатижи. Чтобы прижим двери получился максимальным, установите цапфу перпендикулярно по отношению к профилю. Чтобы, напротив, добиться минимального прижима, расположите цапфу параллельно.

Процесс регулирования/замены пластиковой ручки двери

Замена уплотнителя и регулировка двери при царапании рамы

Может оказаться, что регулировка прижима двери не принесла желаемого результата. Так происходит потому, что резиновый уплотнитель износился, и любые регулировки двери бессмысленны без его замены. Для этого нужно:

Вытащить старую резину. Делается это без особых усилий и дополнительные инструменты вам не понадобятся.
Удалить загрязнения из внутренней части паза.
Поместить новый уплотнитель. Следите, чтобы боковой загиб приходился на торец створки.

Замена уплотнителя пластиковой балконной двери

Если балконные двери плохо закрываются и задевают раму, царапая ее центр, следуйте данной инструкции самостоятельной регулировки пластиковых балконных дверей:

Опустите створку к нижней петле.
Вставьте регулировочный ключ в боковой винт и подтяните створку.
Если положение двери не пришло в норму, повторите процедуру с верхней петлей.

Регулировка прижима балконной двери

Чтобы створка не пропускала холодный воздух с улицы, проводится регулировка прижима двери балкона. Для этого используют запорные элементы, имеющиеся на створке. Обычно их делают в количестве 4-х штук. Практически всегда регулировочные прижимные винты выполнены как эксцентрики, то есть отверстие для шестигранника имеет некоторое смещение от центра и его вращение позволяет проводить смещение в обе стороны, получая оптимальный уровень прижима. Поворачивая такой эксцентрик, можно либо усилить прижим, либо ослабить его.

Иногда прижимные винты имеют другую конструкцию. Если винты ходят по специальному отверстию, то при центральном положении прижим будет минимальным. Перемещение вокруг оси будет приводить к изменению уровня прижима. Поэтому, чтобы не ошибиться со способом регулировки прижима, перед началом работ надо на сайте производителя окон ознакомиться с особенностями фурнитуры именно той двери, которая установлена у вас.

Чтобы проверить, правильно ли проведена регулировка, надо закрыть дверь, вставив под верхнюю часть створки лист плотной бумаги или денежную купюру. О правильном уровне прижима свидетельствует плотность зажима купюры створкой, она должна держаться в том месте, где ее зажали, вытягиваться только после приложения некоторых усилий. Используя этот несложный прием, следует проверить весь периметр. Если бумага везде держится хорошо, значит, все сделано верно, и зимние ветра, сквозняки не страшны.

Регулировка пластиковых дверей должна проводиться примерно раз в год. Своевременная коррекция положения створки в проеме поможет избежать ее необратимой деформации, продлит срок службы всей конструкции.

В каких случаях дверь балкона нуждается в регулировке

При смене сезона, хозяева квартиры меняют подход к открыванию и закрыванию балконной двери. Летом дверь практически не закрывается, пропуская свежий прохладный ветер в нагретую комнату, а в зимний период, когда балкон используется редко, дверь обычно находится в закрытом состоянии.

Различные режимы эксплуатации в летний и зимний периоды отражаются на состоянии полотна — створка начинает плохо закрываться, проявляются сквозняки. Как в таком случае отрегулировать пластиковую балконную дверь? Заниматься настройкой самостоятельно или правильно будет вызвать мастеров из фирмы по установке оконных систем? Большинство недостатков устраняются самостоятельно.

Чтобы провести регулировку пластиковых дверей балкона своими руками, первым делом следует выявить причины, которые привели к нарушениям в работе конструкции. Регулировка настроек запорной системы, выполненная своевременно, позволяет избежать серьезных поломок в будущем. Чаще всего регулировка балконной двери производится по следующим причинам:

Ослабление прижима полотна к дверной коробке. Самым простым способом проверить качество прижима является использование плотной бумаги, например, денежной купюры. Бумагу необходимо приложить к косяку и закрыть створку. Если бумага вынимается легко или просто вылетает из места крепления – прижим недостаточный, через дверь будет дуть. Если бумага вынимается с усилием – прижим хороший и не требует дополнительной регулировки. Такая проверка проводится по всему периметру полотна, что позволяет выявить слабые места.

Нарушение геометрии полотна. Чтобы проверить полотно по данному параметру прибегают к нескольким способам:

• Дверь открывают на половину (под 45 градусов) и наблюдают в течение 20-30 минут. Если она не изменит своего состояния, то геометрия полотна, скорее всего, сохранена, а если дверь откроется шире или закроется – необходимо регулировать петли.
• Выйдя наружу, провести карандашом по периметру створки, опираясь на дверную коробку. Полученные риски должны быть параллельны краю полотна и расстояние от риски до края полотна со всех сторон должно быть одинаковым, в противном случае можно констатировать изменение геометрии.
• Осмотреть внешний вид уплотнителей. Если нарушена геометрия дверного полотна, будет заметен неравномерный износ уплотнителя – в некоторых местах он будет сильно смят, а в других сохранит первоначальный, заводской вид.

Уплотнитель.

Указанные недостатки приводят к следующим проявлениям:

• Створка при закрытии задевает порожек. Причиной проблемы может быть вес двери. Дверные петли для изделий из ПВХ не могут выдерживать массу более 135 кг, но если в стеклопакет вставлено несколько толстых стекол, масса створки может превысить допустимые значения, что и приводит к усталости металла петель и провисанию конструкции.
• Створка задевает коробку в середине. В этой ситуации обычно виноваты изменения размеров профиля в летний период, при жаре, или в период отопительного сезона, когда профиль расширяется и упирается в створки коробки.
• Невозможно зафиксировать дверь в закрытом положении. Причина – непопадание цапфы в отверстия ответной планки. Такое происходит при проседании полотна или изменения геометрии створки.
• Неплотное примыкание створки и несущей рамы. Требуется настроить положение цапф или перемонтировать ответную планку.
• Невозможно провернуть ручку. Данная ситуация возникает по причине чрезмерно быстрой регулировки положения дверного полотна. Все движения необходимо выполнять плавно с равномерным усилием.
• При изменении положения ручки чувствуется сильный люфт или она сломалась. Такие изменения происходят при интенсивном использовании дверью. Вопрос решается только заменой ручки.
• В стеклопакете появились трещины или сколы. Причина – изменение геометрии створки.
• Деформация пластиковых элементов створки или коробки. В этой ситуации проблема не в конструкции двери, а в неравномерной усадке всего строения. Обычно деформацию наблюдают в недавно построенных загородных домах.

Как отрегулировать балконную дверь при плохо работающей ручке

В большинстве моделей металлопластовых конструкций используется типовой вариант положений ручки при разных положениях створки.

В результате нарушения нормальной работы механизма наблюдаются:

• «исчезновение» режима микропроветривания – ручку и, соответственно, створку не удается установить в нужное положение;
• не полное закрывание дверки – ручка не поворачивается вертикально вниз, между дверным полотном и косяком остается щель;
• горизонтальное положение ручки не обеспечивает свободного открывания двери.

Часто встречающаяся проблема – болтающаяся ручка – решается простым закручиваем винтов, крепящих накладку к двери.

Для доступа к винтам необходимо повернуть накладку на 90 градусов.

Другие проблемы – неплотное закрывание, появление щели или ее отсутствие – решаются путем смещения дверного полотна в нужное положение с помощью настройки петель и эксцентриков.

Важно: выполнять регулировку пластиковых дверей самостоятельно (инструкция может быть различна для моделей разных производителей) стоит на основании документации, где обязательно указываются все нюансы конструкции и требования к регулирующему инструменту. Ответственные компании-изготовители предупреждают пользователей о необходимости хранить документацию и выдают соответствующий ключ (отвертку) вместе с инструкциями по регулировке

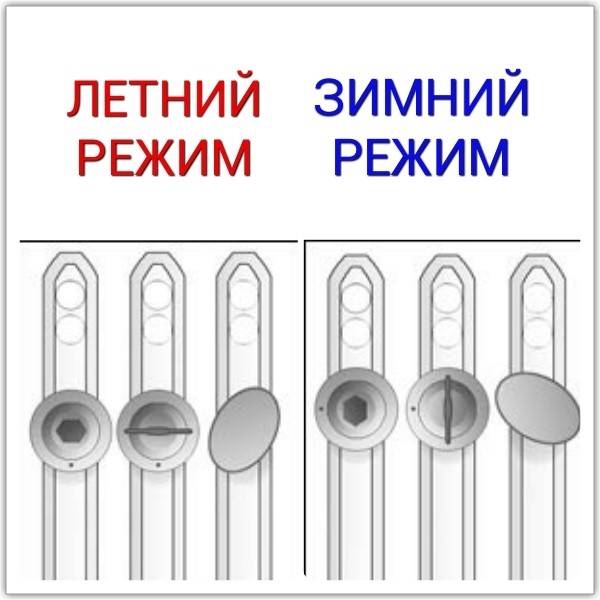

Как отрегулировать балконную пластиковую дверь на зиму и лето

Сезонная подстройка конструкции связана с:

• необходимостью сделать конструкцию более (в холодный сезон) или менее (в теплое время года) герметичной;
• временным снижением нагрузки на регулирующие и несущие механизмы – это продлевает срок их работы;
• неизбежной температурной деформацией металлопластиковой конструкции в результате внешнего воздействия. Несмотря на малые величины деформации (доли миллиметра), постепенно изменение линейных размеров приводит к нарушению нормального функционирования деталей.

На лето эксцентрики, отвечающие за плотность прилегания створки к обрамлению, ставятся в положение минимального прижима. На зиму плотность прилегания увеличивается до максимума.

Регулировка пластиковой двери с тремя петлями — входной

От межкомнатных входные отличаются толщиной профиля и стеклопакета, но петли у них похожие. А от балконных отличия более существенные. Это и тип петель, и отсутствие откидного механизма (для проветривания). Давайте разберемся как производится регулировка пластиковой двери с тремя петлями самостоятельно.

Обычно на таких дверях установлены три петли — верхняя и нижняя, а третья может стоять рядом с верхней или посредине полотна. В принципе — это обычная расстановка и количество петель для того, чтобы они нормально «держали» вес двери. Отличия могут быть в конструкции петли и прижимного механизма, а следовательно в регулировке.

Накладная дверная петля (по типу greenteQ TB 100.ZD.K)

Эта петля с декоративной планкой и возможностью регулировки в трех плоскостях.

Горизонтальное и вертикальное смещение происходит при помощи двух винтов, а прижим регулируют при помощи винта и планки между петлей и коробкой.

1. Чтобы отрегулировать перекос

Регулировка пластиковых дверей относительно вертикальной оси по горизонтали (вправо-влево), необходимо снять декоративную планку на петле, установленной на полотне.

Вначале дверь надо распахнуть и выкрутить винт, который удерживает эту планку. Затем дверь закрывают и планку снимают. Под ней находятся 6 крепежных винтов под отвертку (перпендикулярно полотну) и один регулировочный винт под шестигранник — параллельно полотну по направлению к петле.

Вкручивая или выкручивая его, можно отрегулировать смещение двери относительно вертикали на 5 мм в каждую сторону по оси X.

2. Чтобы поднять (и даже опустить)

створку используют регулировочный винт под ключ, расположенный в нижнем торце петли. Он закрыт другой декоративной планкой, которая просто «отстегивается».

Им можно поднять на 4 мм или опустить на 1 мм дверь, относительно заводской установки по оси Y.

3.Регулировка пластиковой двери — тонкая регулировка прижима

(в пределах 1.5 мм) проводится при помощи винта, расположенного в верхнем торце петли.

Для «грубой» регулировки необходимо снимать дверь с петель, а затем ту часть петли, которая установлена на коробке. Она крепится к ней через планки, которые могут иметь толщину от 1 мм до 5 мм. Таким образом можно дополнительно отрегулировать прижим двери (по оси Z).

Дверная петля типа WX

имеет регулировку по горизонтали до 6.2 мм, вертикали до 4 мм, прижим можно отрегулировать винтом до 1.8 мм (при необходимости прижим можно улучшить дополнительными втулками в месте крепления петли к коробке).

1. Регулировка по горизонтали происходит при помощи бокового винта, расположенного под декоративной накладкой на петле, которая крепится к двери. Вначале необходимо выкрутить винт, фиксирующий положение петли относительно «0» уровня.

Он расположен в теле петли и проходит параллельно полотну двери. Затем надо выкрутить винт, стопорящий внешний декоративный корпус петли, сместив который, можно получить доступ к регулировочному винту.

При его помощи можно сместить положение створки вправо или влево.

2. Регулировка прижима проходит на ответной части петли (закрепленной на дверной коробке). Необходимо снять декоративный колпачок с торца петли. Под ним можно увидеть эксцентрик с прорезями.

Для того чтобы освободить его, надо выкрутить стопорящий винт (он расположен сбоку в корпусе петли со стороны двери). Затем при помощи специально ключа, вставленного в прорези эксцентрика, надо развернуть его на необходимый угол и застопорить. Тем самым можно усилить или ослабить прижим.

Можно воспользоваться обычной пластиной или широкой плоской отверткой, но будет мешать регулировочный винт по вертикали. В таком случае его необходимо полностью выкрутить.

3. Регулировка по вертикали проходит при помощи винта, вкрученного в петле снизу, через прижимной регулировочный эксцентрик.

Устранение неполадок с открыванием и закрыванием дверной створки

Неправильная настройка прижима приводит и к неполадкам с открыванием и закрыванием выхода на балкон. Если балконная дверь не закрывается снаружи, кроме неправильной регулировки прижима причинами могут быть перекос рамы или смещение фигурного кронштейна из-за поврежденных или разболтанных креплений. Закрепив кронштейн, проведя все регулировки, вы избавитесь от этого недостатка.

Если при открывании балконная дверь скрипит, причиной, кроме трения рамы о коробку при перекосах, может быть загрязнение (ржавчина) фурнитуры или дверных петель. Чтобы избавиться от скрипа петель, влейте в верхнее отверстие штока (масленкой или шприцем) несколько капель машинного масла.

Как вернуть на место провисшие пластиковые двери на балконе

Если вы повесили сумку на ручку или увидели, как ребенок «катается» на створке — готовьте шестигранник и отвертку. После такого стресса створка просядет на петлях, сместившись относительно балконной коробки. К счастью, подобный дефект легко устраняется парой оборотов шестигранного ключа. Чтобы самостоятельно отрегулировать перекос, нужно:

1. Снять верхнюю заглушку с нижней петли.
2. Приоткрыть створку, повернув рукоять параллельно порогу.
3. Вставить ключ в шестигранный паз, расположенный в верхней части петли.
4. Повернуть ключ по часовой стрелке, поднимая полотно.

Если вы переусердствуете и поднимете дверь слишком высоко — поверните ключ против часовой стрелки, и створка опустится вниз.

Эти манипуляции помогают устранить равномерное провисание относительно балконного проема. Перекос пластиковой двери с провисанием одного угла устраняется по-другому.

Профилактика проблем с балконной дверью

Чтобы не тратить силы и нервы на регулировку балконных конструкций, нужно делать своевременную профилактику механизма. Раз в год мыть проем, вычищая крупный мусор и засохшую грязь, а после мытья смазывать уплотнители и подвижные детали механизма. Для смазки уплотнителей используйте силиконовые составы для резины. Механику лучше смазывать минеральными маслами.

Точки нанесения смазки на дверной механизм отмечены специальными символами (масленка, капля). Залейте 3-4 капли масла в отверстия или распределите по участку. После этого нужно закрыть и открыть балконные двери несколько раз, распределяя масло по поверхности подвижных узлов.
