Регулировка окон ПВХ своими руками: подробная инструкция с фото

Сколько стоит регулировка евроокон в Москве

Ремонт и регулировка пластиковых окон производится многими фирмами Москвы, Санкт-Петербурга, других городов России, которые знают, как отрегулировать окна ПВХ, могут поставить новые запчасти. Цены на такие услуги разные по регионам страны, они зависят от марки производителя фурнитуры. Выезд мастера для технического осмотра и составления сметы по Москвe составит от 500 до 1000 рублей. Минимальная стоимость заказа по Москвe – от 2000 до 3000 рублей. Стоимость основных работ указана в таблице:

Название

Единица измерения

Стоимость, рублей

Настройка фурнитуры (без снятия)

шт.

420

Настройка двери (без снятия)

шт.

840

Настройка, ремонт, частичная переборка механизма (без замены фурнитуры)

шт.

840

Регулировка, ремонт, частичная переборка фурнитуры двери (без замены)

шт.

1 900

Переустановка стеклопакета при регулировке

шт.

840

Переустановка стеклопакета двери (цена стеклопакета не входит)

шт.

1 250

Чистка, смазка фурнитуры

шт.

300

Замена уплотнителя (цена уплотнителя не входит)

пог. м

170

Замена полного комплекта поворотной фурнитуры

шт.

3 700

Ручка белая/цветная

шт.

500 / 700

Основной запор поворотный/поворотно-откидной

шт.

2 100 / 2 300

Нажимной гарнитур

шт.

1 800

Дверной доводчик

шт.

4 700

Установка импоста

пог. м

500

Корректировка положения по вертикали

Смещение створки в вертикальной плоскости влияет на удобство открывания и закрывания окна — створка начинает задевать раму, приходится с усилием ее приподнимать или прижимать книзу.

Вертикальное положение створки регулируется при помощи болта на нижней петле. Делается это так:

  • С навеса снимается пластиковый колпачок.
  • Сверху металлической части петли имеется шестигранный болт, идущий параллельно раме. Его ослабление смещает створку вниз, натяжение — поднимает конструкцию.
  • Если окно или балконная дверь имеет большую массу и ширину (от 100 см), для облегчения закрытия используются металлические доводчики. Вместе с корректировкой болта в нижней петле нужно отрегулировать и эту деталь констукции.

Как отрегулировать окно чтобы не дуло

Иногда, пластиковые окна даже после перевода цапф в положение сильного прижима, не герметичны — из-под створки дует и замена резинки ничего не дает. Это случается обычно при усадке дома. В этом случае говорят, что окно проседает. Когда это происходит, теряется контакт запорного выступа и ответной пластины. При повороте ручки выступ-цапфа должна зайти за пластину, прижав створку. Если этого не происходит и возникают сквозняки, тепло из помещения выдувает.

Где обычно находятся цапфы (прижимные выступы)

При проседании пластикового окна регулировка другая: нужно сдвинуть створку в стону, чтобы те выступы, которые не достают до пластин, зацепились за них.

Сначала необходимо определиться, какие из цапф не дотягиваются до запорных пластин. Делается это механически. Для начала осмотрите, створку, запомните, где есть выступы. Окно закройте. Возьмитесь за раму створки в местах установки цапф и потяните ее на себя.

Проверяем, где створка не держится

Если контакт есть, рама остается неподвижной, если нет — двигается. Так проверяете в каких местах нет контакта и определяете, в какую сторону необходимо двигать створку. Делают это регулируя нижнюю и верхнюю петлю.

Регулировка нижней петли

Если не закрывается ПВХ окно где-то внизу, двигать створку будем при помощи нижней петли. Тут есть две регулировки: одна в горизонтальной плоскости — сдвигается ближе к петле или дальше от нее, и вторая — в вертикальной  — поднимает или опускает створку на пару миллиметров.

Чтобы сдвинуть нижнюю часть створки ближе или дальше к петле, ее открывают. В нижней части пели есть регулировочное отверстие под шестигранный ключ (иногда — под «звездочку»).

Регулировка нижней петли пластикового окна или двери

В него вставляется шестигранник, поворотом по часовой стрелке нижний угол приближается к петле, против — отодвигается. Подвинув немного створку, пробуйте ее закрыть/открыть. Как только результат достигнут, останавливайтесь. Если ресурс выкручен до упора, а результата нет, верните все в исходное положение: это не та регулировка.

Этим винтом можно исправить положение, если при закрывании окна створка задевает раму внизу. Чуть приблизив ее к петле, вы устраните эту неисправность.

На нижней петле есть второй регулирующий винт. Чтобы до него добраться, необходимо створку поставить на проветривание и снять декоративную накладку. Она снимается легко, нужно нижний край немного оттянуть на себя (на 1-2 мм) и подтянуть ее вверх. Сняв защитный колпачок, в верхней части увидите углубление. В него вставляется шестигранник на 4 мм. Поворотом по часовой стрелке створка немного приподнимается, против — опускается.

Изменение положения створки по вертикали

Подробно рассказано о том, как снять декоративную накладку на петлю, как и чем регулировать нижнюю петлю на окне ПВХ в следующем видео.

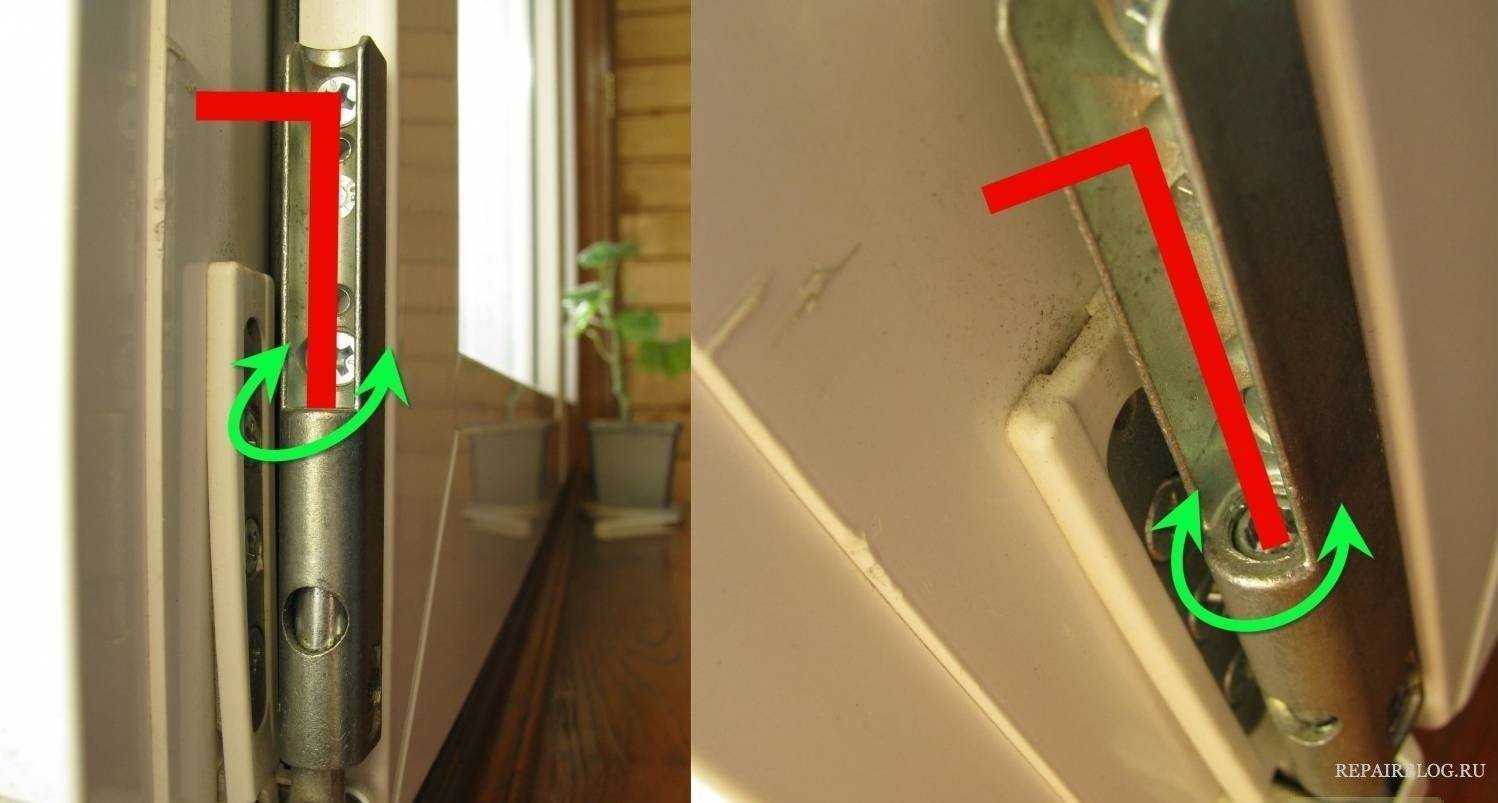

Регулировка верхней петли

Если на пластиковом окне не закрывается верхний угол, двигать нужно его. Для этого открываете окно хотя-бы на 90°. Можно и меньше, но работать будет неудобно. На створке вверху есть петля. По конструкции она отличается от нижней, но в ней также есть отверстие под шестигранник.

Регулировка верхней петли пластикового окна

Винт регулировки находится сбоку. Вращая его двигаем створку дальше от петли (если не закрываются дальние от петли цапфы) или ближе к петле. Один момент — между створкой и петлей должен оставаться зазор в несколько миллиметров: он необходим, чтобы туда заходил поворотно-откидной механизм. Потому, повернув ключом на пол оборота, проверяйте, как открывается/закрывается окно.

Иногда и эта регулировка не помогает. Тогда требуется прижать верхний угол к раме. Для этого есть другой винт — на поворотно-откидном механизме. Чтобы был доступ к этому винту, придется открыть окно сразу в двух положениях. Для этого створку открывают, прижимают блокиратор. Он обычно бывает двух конструкций — в виде запорной петли или язычка (смотрите на фото ниже).

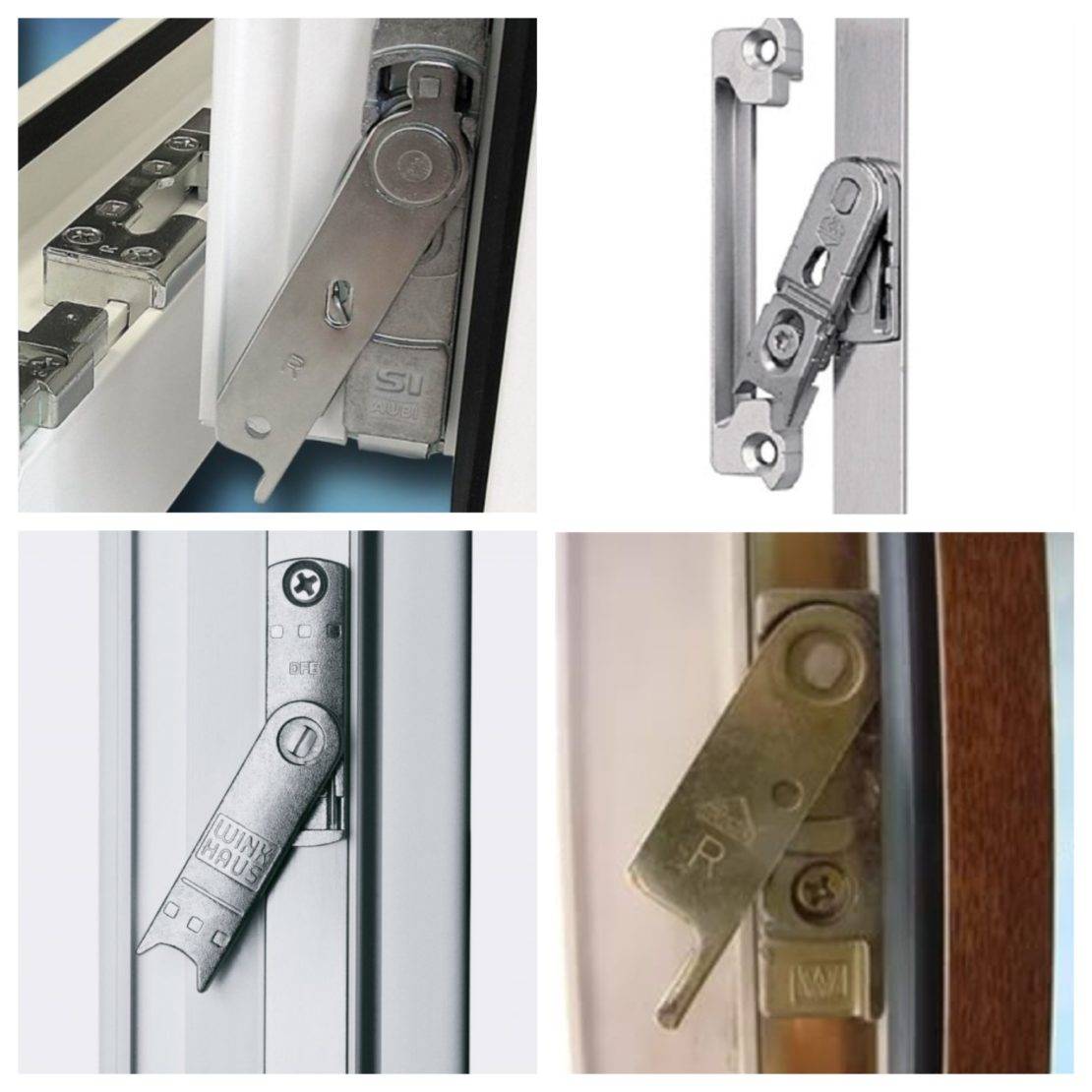

Блокираторы пластиковых окон

Блокиратор отводят до упора, удерживая его, поворачивают ручку на проветривание, потянув верхний край створки немного на себя, открывают поворотный механизм. Устройство, которое держит створку открыто. На одной из пластин есть выступ под тот же шестигранный ключ. Поворачивая его можно регулировать плотность прилегания верхнего угла створки. Она необходима, если не закрывается верхний угол пластикового окна.

Регулировка, позволяющая плотнее придать верхний угол пластикового окна

Еще раз посмотреть, как отрегулировать пластиковые окна самому, можно в видео. Объяснения по делу, доступно и без лишних слов.

Почему важна правильная регулировка?

Окна из пластика — это прочные, а также надежные системы с высокой герметичностью, удобством и надежностью. Главное их преимущество и особенность в отличие от старых деревянных окон — это способность полностью защищать комнату от сквозняков. Благодаря высокой герметичности таких систем, в помещение не проникают сквозняки, поэтому внутри них сохраняется благоприятный для людей микроклимат.

Кроме этого, они не позволяют попадать во внутреннюю часть дома уличной пыли и неприятным запахам. Эта характеристика особенно важна для людей, страдающих аллергическими заболеваниями. Внутри таких конструкций используется уплотнитель, который удерживает высокий уровень изоляции. Это дает возможность изолировать внутренние помещения от громких уличных звуков

Это очень важно, ведь многие дома стоят рядом с оживленными магистралями, поэтому внутри них без должной звукоизоляции было бы чересчур шумно. Высокий уровень звукоизоляции и теплозащиты возможен только в правильно налаженных оконных системах

Как отрегулировать пластиковые окна самостоятельно

Регулировка окон может быть произведена самостоятельно при наличии необходимого инструмента. Единственными деталями, которые могут поломаться и потребовать замены, являются ручка и уплотнительная резина. Регулировкой прижима окна производится перевод на зимний режим. При этом ручка поворачивается с усилием, створка сильно прижимается к раме, сильно сдавливает уплотнитель. Весной необходимо будет ослабить прижим, поскольку открывание на проветривание происходит часто, что может привести к сильному износу механизма закрывания и уплотнителя.

Прижим створок окна

Для перевода на зимний режим необходимо проделать следующие шаги:

  1. Проверьте наличие тяги внутрь или наружу по периметру при помощи зажженной спички – даже небольшой ветерок будет отклонять пламя.
  2. Если тяга присутствует, необходимо открыть створку и проделать регулировку запорных цапф (эксцентриков).
  3. Цапфы бывают 3 типов – овальные, круглые со шлицем под отвертку или под шестигранник.
  4. Если овальные цапфы расположены вертикально, а эксцентрики смещены в сторону рамы, необходимо соответствующим инструментом провернуть их в среднее положение для увеличения прижимного усилия.
  5. Затем снова необходимо проверить тягу, если она осталась – переключить цапфы (эксцентрики) на зимний режим. Для этого надо провернуть овальные цапфы в горизонтальное положение, а эксцентрики сместить полностью в сторону от улицы.
  6. Если после проверки тяга осталась – вам необходима замена уплотнителя.
  7. После замены уплотнителя проверьте тягу при настройке цапф или эксцентриков в среднем положении.

Как подтянуть петли на пластиковых окнах

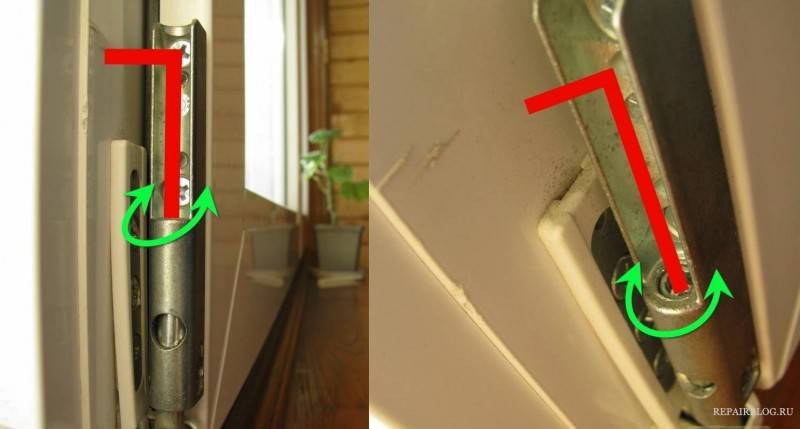

Регулировка верхней петли производится с применением Г-образного шестигранника. На верхней петле находится одна регулировка смещения верхней планки по горизонтали. Процесс регулирования смещения производится при открытом окне короткой стороной шестигранника в регулировочном отверстии, которое расположено в торце створки. Диапазон смещения верхней части находится в пределах от -2 до +3 мм. Ключом вращают винт на часть оборота и проверяют легкость закрывания.

Регулировка нижней петли производится тем же инструментом. Отличием является то, что на нижней петле кроме смещения нижней планки по горизонтали есть винт смещения всей створки по вертикали. Горизонтальное смещение производится способом аналогичным для верхней петли. Вертикальное смещение производится при полуоткрытом окне, для чего надо вставить длинную сторону шестигранника вертикально сверху вниз в отверстие навеса при снятом декоративном кожухе. Такое изменение возможно в пределах от -2 до +2 мм.

Замена ручки и регулировка фурнитуры

Самой распространенной проблемой часто выступает поломка ручек. Встречаются следующие проблемы с данным оборудованием:

  • поломка и полный выход из строя без возможности восстановления;
  • заедание и трудности при открывании и закрывании устройства;
  • расшатывание, которое начинается после долгого пользования оконным оборудованием.

Этот перечень самых распространенных проблем можно легко исправить самостоятельно в домашних условиях. Достаточно иметь под рукой отвертку и машинное масло. Необходимо проделать следующее:

  • уничтожить скопившуюся пыль, грязь и все то, что мешает нормальному функционированию ручки;
  • протереть поверхность ручки и прилегающей створки;
  • машинным маслом тщательно протереть все поверхности, которые могут приходить в движение при открытии окна;
  • если проблема не исчезла – подтянуть крепления ручки;
  • затянуть болты, чтобы укрепить положение оконной ручки.

В некоторых случаях необходимо снизить прижим, чтобы устройство стало работать свободно. Если ручка вышла из строя, то ее можно легко заменить в домашних условиях. Достаточно снять блокирующее устройство и открутить болты. Далее поменять на новую и закрутить все обратно.

Также ручку может зафиксировать специальный блокиратор, который уже вмонтирован в устройство. В этом случае регулировке подвергается язычок, находящийся под ручкой.

Регулировка по горизонтали

Данный вид регулировки необходим в тех ситуациях, когда створка с трудом открывается и соприкасается с рамой по всей длине. Причины немедленной регулировки пластиковых окон по горизонтали:

  • возможна поломка оконной ручки, поскольку возникнут трудности ее прокручиванием;
  • створка может перестать открываться и остаться в одном виде на долгое время;
  • некоторые детали могут заклинить и перестать функционировать;
  • положение створки очень сильно повлияет на внешний вид самой рамы.

Чтобы не допустить всех этих последствий, нужно немедленно начать действовать

Для этого необходимо заострить внимание на нижней и верхней петлях. В них также есть специальные отверстия, которые подходят под шестигранный ключ, поэтому им можно выполнять регулировку оконных петель

Главное верно найти расположение этих специальных отверстий: снизу они расположены с наружной и внутренней стороны, поэтому положение окна можно изменять из разных точек. Провернув ключ в направлении по часовой стрелке, оконная створка переместится в противоположную самой петле сторону. В другом направлении наоборот сместится в сторону петли.

Если решили отрегулировать на верхней петле, то это необходимо делать только при условии открытого окна. Принцип перемещения сохраняется точно такой же, каким он был и на нижней петле.

Регулировка по вертикали

Если левый край створки задевает раму и его стоит приподнять, в таком случае используется вертикальная регулировка. Чтобы правильно все настроить, дальше проделать следующее:

  • вертикальную петлю, расположенную в нижней части окна, прокрутить строго по часовой стрелке;
  • поднять створку на такой уровень, после достижения которого проблема с трудным закрыванием и заеданием будет устранена;
  • закрепить петлю в таком положении.

Само окно нужно поставить на режим проветривания. Проворот по часовой стрелке поднимет створку, а против часовой – опустит

Очень важно проверять, на каком уровне находится створка на данный момент регулировки, чтобы не переборщить с изменением положения

Регулировка прижима

Внутри каждой створки расположены цапфы – специальные металлические заглушки. Крепятся они на эксцентрики. Сам прижим пластикового окна, который отвечает за поворот ручки, Чтобы его отрегулировать, необходимо прокрутить цапфы.

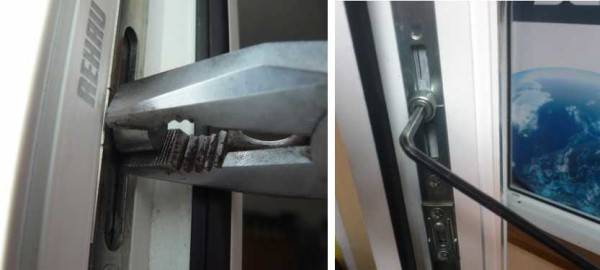

Как отрегулировать прижим пластикового окна:

  • взять пассатижи для отвода цилиндров, для цапф с прорезью необходимо использовать плоскую отвертку: работать ей будет гораздо эффективнее;
  • настроить ответные цилиндры, если отсутствует регулировка при помощи эксцентриков;
  • зафиксировать ответные цилиндры двумя болтами и проверить надежность крепления;
  • выбрать положение зацепа посредством шестигранного ключа для регулировки положения: при необходимости ослабить прикасание – сдвигать по направлению к комнате, при усилении – наружу.

Такие действия необходимо проводить при обнаружении зазоров между рамой и створкой. Если из окна дует, а створки закрыты, то это первый признак того, что оборудование нуждается в регулировке.

Какие инструменты понадобятся?

Чтобы выполнить регулировку пластиковых окон самостоятельно, потребуется довольно простой набор инструментов:

  • Шестигранный ключ № 4;
  • Плоскогубцы;
  • Крестовую и плоскую отвертки;
  • Шуруповерт с набором бит разной формы.

Инструменты из этого набора обычно всегда есть дома. Исключением может быть шестигранник, без которого с работой не справишься — это основной регулирующий инструмент. Ключ для регулировки пластиковых окон можно найти в любом магазине мебельной фурнитуры. Шестигранники 4 мм используются при сборке любой современной корпусной мебели, поэтому найти такой ключ не составит труда.

Для работы с винтовыми соединениями, с помощью которых крепятся элементы оборудования к профилю, вам потребуются отвертка или шуруповерт . Плоскогубцы необходимы как вспомогательный инструмент.

Рекомендуется дополнительно подготовить силиконовую смазку для аксессуаров. Кроме того, вы можете использовать WD-40 или другие подобные аэрозольные смазки.

Каждый сезон важно оценивать состояние фурнитуры, открывания и закрывания створки на вероятность заклинивания. Это сэкономит деньги на капитальном ремонте в случае поломки, а также обеспечит хорошую функциональность и долговечность изделия

Провести регулировку пластиковых окон можно самостоятельно, без привлечения специалистов, однако вам потребуются соответствующие инструменты.

Чаще всего нужно подгонять пластиковые окна под новый сезон: зимой желательна полная герметичность, а летом можно впустить свежий воздух. Это достигается регулировкой плотности прижима полотна. Сделать самому несложно. Когда разберетесь, удивитесь, насколько все элементарно.

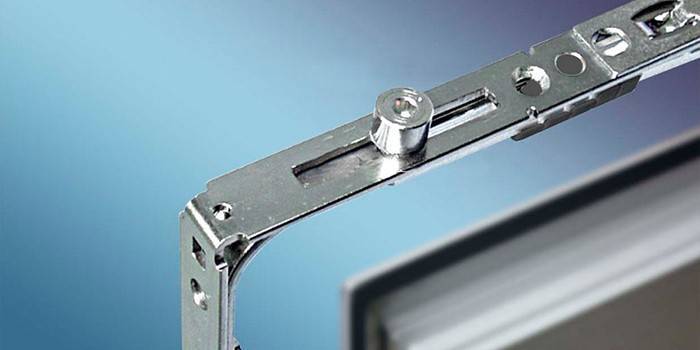

Створка окна прижимается к раме цапфами. Это подвижные металлические выступы на боковой поверхности створки. Поворачивая ручку они заходят за ответные металлические пластины, установленные на раме. Для того, чтобы можно было регулировать натяг створки и рамы, они имеют эксцентрик — либо они выполнены овальной формы, либо есть регулировка со смещением центра в центре круглого выступа. Изменяя положение цапф (см. Фото), измените степень давления, то есть устраните тягу из-под створки.

Как видите, форма фиксирующих выступов может быть разной. Для их настройки можно использовать разные инструменты. Если у вашего окна есть такие эксцентрики, как на картинке слева — овальные выступы — их положение меняем плоскогубцами: зажимаем и поворачиваем в нужном направлении.

Если фиксирующий выступ круглый, как показано слева, в нем может быть прорезь для отвертки или шестигранного ключа. Изучив их, вы легко поймете, какой инструмент вам нужен: обычная отвертка или шестигранник №4. Вставьте ключ или отвертку в прорезь и также поверните ее в нужное положение.

Регулируя фурнитуру пластиковых окон, помните, что слабый прижим — соответствует летнему режиму закрывания пластиковых окон, стандартный или сильный — зимнему. Если профилактические работы проводите в зиму, для начала выставьте стандартное положение и проверьте, есть ли продувание. Сразу пережимать резинки на новых ПВХ окнах не советуют. В таком положении установленный по периметру резиновый уплотнитель сильно прижат. Из-за этого со временем он теряет эластичность. На нормальный уплотнитель гарантия 15 лет, но все-таки… Если прижим сразу выставить максимальный, резина испортится быстрее. В результате, в очередной раз выставив зимнее положение на пластиковых окнах, вы обнаружите, что из-под створки по-прежнему дует, а резинка вся в трещинках. Это значит, что пришло время менять уплотнитель. Это тоже не очень сложно, но требует больше времени, да и резину еще нужно купить.

Итак: зимнее и летнее положение пластиковых окон выставляется изменением положения запорных выступов — цапф. Подробно все рассказано в видео ниже. После просмотра регулировка пластиковых окон самостоятельно окончательно перестанет быть проблемой.

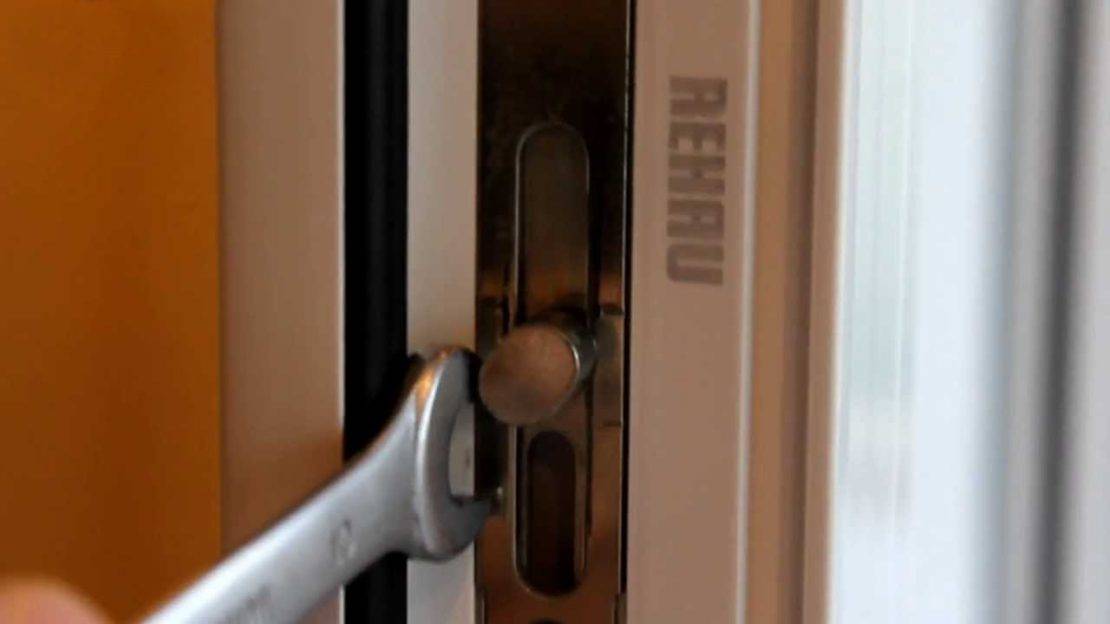

Как регулировать пластиковые окна Rehau?

Срок эксплуатации качественной фурнитуры составляет 5-10 лет, срок службы оконного профиля доходит до 40 лет. Но только при выборе качественных элементов оконной системы и всего стеклопакета в целом.

На нарушение функциональности влияют:

  • ошибки при установке;
  • проседание стеновых панелей из-за подвижек грунта;
  • дефекты и износ уплотнительной ленты;
  • мусор между рамой и створкой;
  • плохой уход за фурнитурой.

Проявляются нарушения в заедании ручки, проблемам при открывании и закрывании окон, плохой сцепляемости рамы со створкой.

Осуществляется регулировка оконной фурнитуры на пластиковых окнах Rehau корректировкой деталей, смазыванием движущихся частей, сменой уровня прижима створки и пр. Более сложные работы по разборке и сборке створок следует оставить специалистам.

Наладка режимов лето-зима

Различается несколько режимов наладки внутренних механизмов:

  • вверх или вниз;
  • вправо или влево;
  • прижим створки.

Определить необходимость уплотнения створок зимой поможет зажженная спичка – пламя колеблется, значит, створки продуваются и нужно притягивать. В оконных профилях фирмы чаще всего применяется фурнитура марки Roto, которая отличается собственной спецификой. Компания не советует выполнять регулировку самостоятельно, поэтому лучше пригласить специалистов.

Также различается наладка фурнитуры марки Sitgenia Aubi и MAKO – в одном случае нужно подтягивать крепежи, в другом не обойтись без демонтажа створки.

Как убрать скос рамы?

Для работы потребуется шестигранный ключ, который затем вставить в отверстие на верхней петле и прокручивать по часовой стрелке. При этом окно должно быть открыто. В процессе проворачивания по часовой стрелке приподнимается нижняя часть элемента окна, а если поворот осуществляется против часовой стрелки, то створка отодвигается от петли и низ рамы с противоположной стороны опускается на 2-3 мм.

При необходимости регулировки нижней петли все процессы такие же, кроме необходимости открывать окно – створку можно держать в закрытом режиме. Если требуется регулировка вертикального типа, то работы проводятся на петле, расположенной снизу. Сначала открыть колпачок петли, а потом проворачивать шестигранник вправо, когда нужно приподнять элемент окна, влево – если требуется опустить створку.

Что делать при невозможности открыть окно или тугой ручке?

Перед началом работ осмотреть марку фурнитуры по литерам на металлической пластине – SI значит, что на ручке следует прижать пластиковый язычок в сторону уплотнительной ленты и повернуть, работы выполняются только в вертикальном положении створки. Если на пластине маркировка AUBI, то створку открыть вертикально, надавить на пластину из металла с пружиной, повернуть в режим открытого окна.

При тугом поворачивании ручки следует проверить смазку на петлях

Если не помогает, тогда раскрыть створку так, чтобы она встала перпендикулярно к раме, вставить шестигранник в верхнюю или нижнюю петлю и осторожно повернуть элемент до устранения дефекта

Продувание

Убирается поворотом эксцентриков с помощью шестигранника. Если поворачивать ключ влево, то прилегание усиливается, вправо – ослабляется. При выполнении процесса впервые поворот ключа нужен не более, чем на 1 мм, чтобы продлить срок службы уплотнительной ленты.

Если нет эксцентриков, то створку прижимать пластинами. Осмотреть язычок прижимного механизма. Выдвинутый язычок обозначает сильное прилегание, а ослабить можно, вставив шестигранник в петли на левой части окна. Чтобы подтянуть раму, ключ поворачивать влево, при левостороннем расположении петель, и вправо при правостороннем.

Смена уплотнительной ленты

Через 2-4 года нужно поменять ленту. Для этого вынуть старую резинку и вставить новую, аккуратно заправив в пазы без натягивания ленты. Не следует забывать о тщательном и своевременном уходе за фурнитурой окон, чистить и смазывать их без применения агрессивных средств.

Контрольная проверка

После подновления системы необходимо выполнить тестирование работы окна. Створки должны хорошо открываться, ручка – поворачиваться, прижимные механизмы и фиксаторы закреплять окно в нужном положении.

Как отрегулировать прижим пластикового окна:

Хотя пластиковые окна отличаются своей комфортностью и практичностью в обращении, фурнитура имеет достаточно сложное устройство механических частей, требующие к себе бережной эксплуатации и регулярной профилактики. При появлении вышеперечисленных проблемных ситуаций с окнами необходимо срочно отрегулировать для избегания дальнейшей поломки.

Для этих целей понадобится шестигранный ключ, при помощи которого производится регулирование. Этим ключом нужно производить повороты в одном из 3 направлений:

влево либо вправо;

по отношению к раме вниз либо вверх;

регулировать плотность прижима.

При проведении данных операций можно устранить имеющиеся мелкие недочеты после установки окон, которые иногда возникают даже после работы опытных специалистов.

Регулировка прижима пластикового окна

Для удобства регулировки по всему периметру пластиковых окон располагаются эксцентрики с метками, помогающими найти ориентир для прижима. В случае, когда черточка будет направлена в сторону улицы, это будет указывать на слабый прижим, а в обратном направлении – очень плотный.

Регулировка прижима пластикового окна

Наряду с ключом-шестигранником для регулирования оконных полотен применяют плоскогубцы, гаечный ключ либо специальные пластины, которые находятся на плоскости створок. Выбор «трудового орудия» напрямую связан с конструкциями окон. Если прижимной механизм располагается со стороны нахождения петель, то операцию регулирования окна возможно проводить простой отверткой.

В определении степени прижатия створок окон поможет «язычок» – чем сильнее он выдвинут, тем плотнее прилегают створки.

Для увеличения плотности прижима и уменьшения усилий при закрытии окон, необходимо будет совершить вращательные движения шестигранного ключа против часовой стрелки либо в обратном направлении.
