Реле давления для скважинного насоса: назначение, виды, устройство и настройка

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Схема устройства реле давления воды для насоса

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Первичная настройка с нуля

Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля. В этом случае работу проводят в такой последовательности:

Производят запуск насосного оборудования и нагнетают давление в системе до того уровня, когда напор воды из самого удалённого от насоса крана не станет более-менее приемлемым для вас. Допустим, что измерительный прибор показал в этот момент значение 1,5 бар. Производим выключение насоса.
Теперь необходимо отключить насосную станцию от питания, открыть крышку на реле и начать подтягивать гайку на большой пружине, пока не раздастся характерный щелчок, указывающий на замыкание контактов.
Крышку реле устанавливают на место и производят запуск насосного оборудования. При этом давление нужно довести до 2,9 бар.
Теперь агрегат нужно снова отключить от питания, крышку на реле опять открываем и поджимаем гайку малой пружины, пока не прозвучит щелчок размыкания контактов.
После произведённых настроек реле будет срабатывать при нижнем показателе в 1,5 бар и выключать насос при верхнем давлении в 2,9 бар. Крышку на реле возвращаем на место, а станцию подключаем к электросети.

Видео инструкция по регулировке реле давления агрегата водоснабжения своими руками:

Подключение реле давления

Существует две часто используемые схемы, по которым производится подключение автоматики насоса и реле давления. Рекомендуемый производителем способ всегда указывается в сопроводительной документации, однако полезно будет ознакомится с возможными схемами.

1 способ

Реле монтируется на трубопроводе (выбор места делается с учетом указанных выше правил и рекомендаций). Монтаж выполняется при помощи тройника, соединенного с переходящим штуцером (его может заменить отводной шланг).

2 способ

Гидроаккумулятор оснащается штуцером, имеющим пять выходов, к которым подсоединяют:

трубопровод от источника забора воды,
реле,
манометр,
трубопровод, подающий воду в дом,
собственно гидроаккумулятор.

Реле, в свою очередь, соединяется с погружным или наружным насосом и электропитанием 220 В.

Схема подключения реле давления воды к погружному насосу

Для обоих вариантов справедливы следующие рекомендации:

Необходимость герметизации резьбовых соединений с помощью пеньковой подмотки и герметика или с использованием ФУМ-ленты,
Для того, чтобы выполнить соединение, потребуется вращение прибора на фитинге, но альтернативой может стать использование соединения «американки».
Электроподключение должно выполняться с помощью кабеля, сечение которого выбирается в соответствие с мощностью перекачивающего агрегата (обычно используется оборудование не более 2 кВт, для которого достаточно проводника с сечением 2,5 кв. мм).
Клеммы для подключения обычно имеют маркировку для более простого монтажа, однако, если подобная маркировка отсутствует, это не будет большой проблемой – предназначение каждой клеммы не сложно определить по схеме.
Наличие заземляющей клеммы делает выполнение заземления для оборудования обязательным.

Все нюансы определяет прилагающаяся к технике схема подключения погружного насоса с реле давления или аналогичное соединение для наружного перекачивающего агрегата.

Как правильно провести настройку

Регулировка прибора зависит от технических характеристик водопроводной системы

Поэтому важно правильно их определить. Необходимые параметры:

рабочее давление внутри гидробака;
максимальное и минимальное давление, которые может создать насос, установленный в автономную водопроводную сеть.

На заводе реле подвергается стандартным настройкам. Пружины зажимаются на определенную высоту. Но, как показывает практика, выставленные значения часто не соответствуют техническим параметрам водопровода.

Начинать регулировку надо с большой пружины. Оптимальный вариант напора воды внутри сети 1,5 атм., это и будет отправной точкой в регулировании. Обычно сверку проводят по манометру, который устанавливается рядом с гидроаккумулятором. Делается это так:

вода закачивается в гидробак до 1,5 атм.;
насос отключается;
гайкой поджимают большую пружину до тех пор, пока насос не включится автоматически;
это нижний предел, который будет включать насосный агрегат.

Далее надо регулировать малую пружину. Ее прижимают до тех пор, пока насос не отключиться. Обычно на манометре должно обозначиться показатель в пределах 2-2,5 атм. Но здесь все будет зависеть от потребностей водопровода, объема гидроаккумулятора.

Таким образом, как только давление внутри гидроаккумулятора дойдет до нижнего предела, реле замкнет контакты. Насос включиться и начнет загонять воду в грушевидную мембрану. Она расширится до тех пор, пока напор воздуха внутри гидробака не дойдет до критического значения (до 2-2,5 атм.). Прибор отключиться и перестанет качать воду.

Когда откроется один из потребителей, вода из мембраны начнет поступать в водопроводную систему. Давление воздуха внутри бака резко начнет уменьшаться. Дойдя до критического значения (1,5 атм.), сниженный параметр даст толчок к выравниванию пластины, и она замкнет контакты, насос включится.

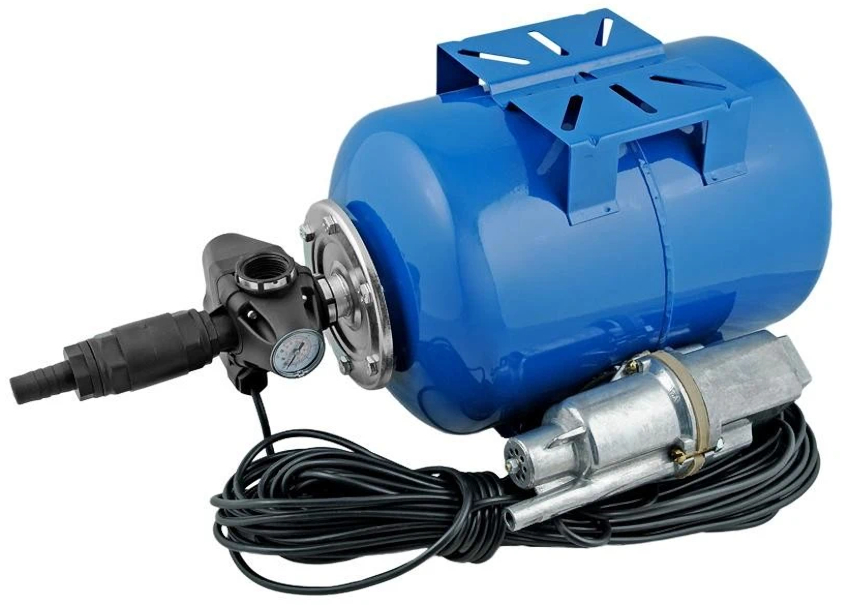

Автоматика и подключение скважинного насоса «Малыш»

Особое место среди множества моделей погружных насосов занимает «Малыш». С ним знакомы практически все дачники и жители загородных домов, пользующиеся скважинами. Даже если впоследствии приобретался более мощный агрегат, то раскачка скважины производилась именно вибрационным «Малышом».

Для долговечной эксплуатации насосов «Малыш» крайне необходим гидроаккумулятор

Прежде чем разбираться, какая нужна автоматика для насоса «Малыш», стоит рассмотреть его технические характеристики:

производительность насоса – 430 л/мин. (без подъема);
подъем на высоту до 40 м;
мощность двигателя – 250 Вт.

Забор воды может быть верхним и нижним, что зависит от модели. При верхнем положении всасывания двигатель лучше охлаждается, так как в ходе работы полностью находится в воде. Также не происходит ненужного всасывания ила или других нежелательных частиц со дна скважины.

Что касается автоматики для вибрационного насоса, в том числе и для «Малыша», то подойдут самые стандартные модели. Большая часть насосов «Малыш» имеет встроенную защиту от перегрева, который может возникнуть при перепаде напряжения или работе насухую. Необходимо дополнительно приобрести только командное реле. Относительно применения гидроаккумулятора ситуация следующая: данному агрегату для поддержания долговечности эксплуатации он крайне необходим. Стоит подключить к системе мембранный бак емкостью 25-50 литров, именно такой объем оптимален при мощности насоса «Малыш».

Для вибрационных насосов «Малыш» подходят стандартные модели автоматики

Устройство и принцип работы типового датчика

Чаще всего владельцами используются датчики механического типа. Их основное преимущество – независимость от электричества. Они не требуют выделения специальной розетки для включения устройства в работу.

Эти приборы предназначены для включения и отключения насоса при достижении заданных показателей давления. Поэтому насос подключается к сети через датчик.

Строение прибора зависит от модели и производителя. Чаще дачники используют самое простое российское реле (+)

Самый простой и популярный механический датчик РДМ-5. Он состоит из таких элементов:

металлическая платформа;
мембрана;
поршень;
пружины;
регулировочные болты с гайками;
пластиковый корпус;
электрические контакты.

Более дорогие модели иностранных производителей могут иметь шкалу для регулировки, встроенный манометр и другие составляющие, которые позволяют выполнять самые разнообразные функции.

С датчиком давления воды значительно удобнее организовать полив грядок, клумбы, кустарников и газона

По количеству возможностей и стоимости можно выделить такие группы датчиков давления:

простое реле давления;
дополнительный датчик для защиты от сухого хода. Он идет в паре с простым реле, например, у фирмы Aquatica;

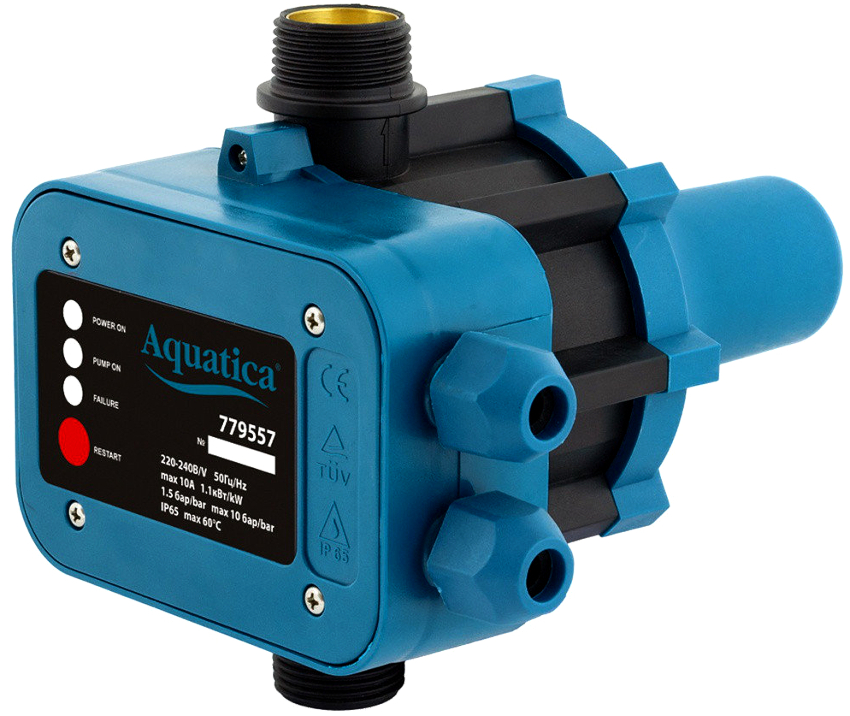

контроллер давления воды – сложный прибор с датчиком, манометром, многими другими функциями и достаточно высокой ценой.

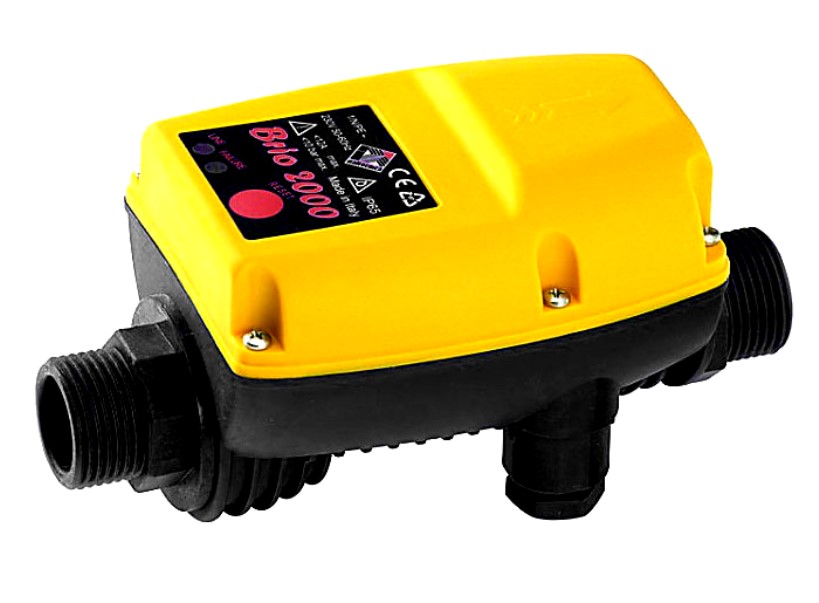

Устройство электронных контроллеров со встроенным реле давления и манометром сложнее, чем у механических. Такие приборы, в зависимости от модели, имеют дополнительный регулятор, предотвращающий перепады давления воды в системе. Это обеспечивает всегда равномерный напор, вне зависимости от того, работает ли в конкретный момент насос.

Датчик, контролирующий работу насоса, устанавливается, как правило, в системах водоснабжения с гидроаккумулятором. Прибор всегда монтируется перед накопительным баком. Его функция заключается в постоянном измерении давления воды в системе. Эти показания датчик сравнивает с заданным показателями.

Если домовладение расположено в местности с частым отключением электроэнергии, то есть смысл установить накопительный бак большого объема на чердаке

Как только давление становится ниже, чем предусмотрено настройками, контакты замыкаются и насос включается, начиная забор воды. Она заполняет гидроаккумулятор, который помогает создавать требуемое давление.

В момент фиксации датчиком верхнего предела давления, заданного владельцем дома, происходит размыкание электрических контактов – насос прекращает работу.

Частота включения/выключения зависит от , давления в системе и количества потребителей воды. Например, если хозяйка коттеджа принимает ванну, ее муж наслаждается гидромассажем в душевой кабинке, а на кухне работает посудомоечная машина, то датчик в определенный момент включит насос.

Сначала при включении кранов и душевых леек вода будет поступать из накопительного бака. Как только ее количество уменьшится, мембрана емкости тоже уменьшит сопротивление.

Соответственно, давление в системе станет меньше. Мембрана гидробака сразу же отреагирует на это изменение и, как только показания достигнут нижнего предела давления, установленного пользователем, контакты реле давления замкнутся.

В этот момент включится насос и начнет закачивать воду в систему, заодно заполняя освободившееся пространство в гидроаккумуляторе. Если краны еще открыты, то вода из скважины будет поступать до тех пор, пока давление в системе не достигнет верхнего предела диапазона, заданного владельцем.

Объем гидроаккумулятора зависит от потребностей конкретного домовладения и его жителей. Чем больше людей проживает и чем больше установлено сантехнических приборов, тем большая вместительность бака потребуется

Если же в доме в качестве датчика используется электронный контроллер с дополнительными функциями, то в момент, когда давление падает, напор воды не становится слабее. Встроенный регулятор помогает поддерживать нужное давление, и пользователь ничего не заметит, в отличие от ситуации с использованием простого датчика давления.

Эксплуатация электронных приборов

Кроме электромеханического оборудования, потребители используют электронные приборы, которые обладают более точными настройками и современной конструкцией. В каждую модель встроен контроллер, управляющий работой насоса, в зависимости от потока воды. Благодаря этому устройству помпа защищена от работы на холостом ходу, то есть когда в трубе отсутствует вода.

К минусам можно отнести:

высокую цену;
повышенное требование к качеству воды.

Но потребители отмечают, что прибор быстро окупается, благодаря надежной и долговечной работе, а установка дополнительных фильтров повышает качество воды. Реле считается обязательной деталью в системе глубинного водоснабжения или при работе насоса со скважины.

Оно обеспечивает наполнение гидравлического бака и стабилизацию давления в системе трубопроводов. Кроме того, регулирующее устройство позволяет полностью автоматизировать процесс подачи воды.

Топ-3 моделей

Несколько моделей механических, стрелочных, электронных пользователи приобретают чаще других.

Для квартиры

Популярны:

Регулятор РМ 5-3W, изготовитель UNI-FITT, Италия. Устройство объединяет механический детектор, манометр и пятивыводной штуцер. Максимальная коммутируемая мощность — 1.5 кВт. Пределы регулировки — от 1 до 4.5 бар.
Стрелочное реле РДС-М, изготовитель Акваконтроль, Россия. Выполняет защиту от сухого (холостого) хода. Присоединительный размер —1/2″. Максимальное давление — до 10 бар.
Электронное реле РДЭ-10 Универсал-1,5 G1/2″, изготовитель Акваконтроль, Россия. Защищает от сухого хода. Автоматически включает насос после остановки. Присоединительный размер —1/2″. Максимальное давление — до 6 бар. Номинальный коммутируемый ток — 6.9 A.

Для частного дома

Часто покупают:

Механическое реле Aqu6352, изготовитель Aquario, Китай. Присоединительный размер —1/4″. Номинальный коммутируемый ток — 16 A. Пределы регулировки — от 1 до 5 бар.
Реле давления механическое MDR 21. Изготовитель Condor, Германия. Присоединительный размер —1/2″. Максимальная коммутируемая мощность — 2.2 кВт.
Стрелочное реле РДС-30, изготовитель Акваконтроль, Россия. Присоединительный размер —1/2″. Коммутируемая мощность — 1.5 кВт. Выполняет защиту от холостого хода.

Выбор места установки

Для корректной работы оборудования подключение реле давления к насосу должно выполняться таким образом, чтобы избежать влияния турбулентности и резких перепадов давления в моменты включения перекачивающего оборудования и в процессе его работы. Наилучшее место для этого — в непосредственной близости от гидроаккумулятора.

Перед установкой реле давления обратите внимание на рекомендованный производителем режим эксплуатации, в частности, на допустимые значения температуры и влажности. Некоторые модели могут работать только в отапливаемых помещениях

В классической схеме подключения реле давления к глубинному насосу автономного водоснабжения перед реле устанавливается следующее оборудование:

перекачивающий агрегат,
обратный клапан,
трубопровод,
перекрывающий поток вентиль,
дренаж в канализацию,
фильтр для предварительной (грубой) очистки.

При использовании многих современных моделей перекачивающих агрегатов поверхностного типа установка реле давления воды для насоса может быть намного проще: проводится блочный монтаж, когда реле устанавливается вместе с насосом. Перекачивающий агрегат имеет специальный штуцер, поэтому пользователю нет необходимости самостоятельно искать наиболее подходящее место монтажа. Обратный клапан и фильтры для очистки воды в таких моделях часто бывают встроенными.

Подключение реле давления к погружному насосу также может быть проведено, если разместить гидроаккумулятор в кессоне и даже в самом колодце, так как часто требуется влагозащищенное исполнения оборудования контроля и условия эксплуатации реле давления могут позволять его нахождение в таких местах.

Схема подключения реле давления и насосной станции с поверхностным насосом незначительно отличается от схемы с погружным агрегатом последовательностью расположения некоторых элементов

Очевидно, что выбор способа и места установки зависит от исполнения оборудования, обычно все рекомендации в этом отношении указываются производителем в сопроводительной документации.

На что следует обратить внимание при покупке продукта в интернет-магазине

Перед началом установки агрегата необходимо заказать онлайн качественный манометр, без которого сложно будет отслеживать работу изделия. Монтаж осуществляется на трубопроводе. Это поможет осуществлять контроль за коэффициентом давления внутри системы. Не стоит пренебрегать подобным, ведь внешние признаки иногда могут быть неверными.
Предпочтение следует отдать рейтингу качественных производителей. Подделки негативно сказываются на работе системы, что может привести к появлению аварийной ситуации и поломке отдельных элементов.

Бытовые комплекты лучше показали себя в условиях регулярного использования. При этом максимальный коэффициент не должен превышать отметки в 4 атм. Диапазон рабочего – 1,4-2,8 атм, под сантехнику.

Сколько стоит комплект

При выборе качественного электротехнического оборудования, необходимо ориентироваться одновременно по нескольким критериям. Немаловажным аспектом принято считать стоимость. В строительных маркетах предлагаемая продукция обойдется современному покупателю в 5-150$, в зависимости от наименования бренда и базовых характеристик. Перед походом в магазин, не лишним будет посмотреть, какие бывают виды реле, и ознакомиться с их предназначением.

Выбор реле

При выборе гидрореле руководствуется его диапазоном в водопроводе, стандартное значение составляет 1,5 – 3 бар. При подключении с помощью манометра производят его настройку регулировочными винтами. Аналогичным образом поступают с реле сухого хода, настраивая его на отключение питания при напоре в линии менее 1,5 бар. Если частный дом имеет высокую этажность, то для подачи воды с требуемым напором на верхние этажи реле дополнительно настраивают, повышая верхний и нижний пороги срабатывания.

К примеру, если высота подъема на верхние этажи составляет 5 метров (1 бар. соответствует 10 метрам вертикального водного столба), то к верхней и нижней границам срабатывания добавляют по 0,5 бара и в итоге получают диапазон срабатывания от 2 до 3,5 бар. Выбираемая для водоснабжения дома марка должна иметь соответствующий напорный диапазон по паспорту.

Рис. 8 Насосные агрегаты с поплавками и электролитическими датчиками

Ревизия накопительного бака

Начиная работы по регулировке оборудования, отключают систему от сети, закрывают напорный вентиль со стороны забора воды. Откручивают кран и сливают воду, а остатки спускают через напорный рукав, отсоединив его от мембранного бака. Сначала проверяют воздушное давление в емкости гидроаккумулятора.

Роль гидроаккумулятора в работе системы

Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды.

В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.

Бак гидроаккумулятора поддерживает давление в системе и создает небольшой запас воды. Раз в месяц следует проводить проверку давления в гидропневматическом баке при отключенном насосе и слитой из подающей трубы воды

Чем больше воды поступает в устройство, тем больше она сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из емкости. Это позволяет поддерживать стабильный напор воды даже во время бездействия насоса.

Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в нее вместе с водой в виде маленьких пузырьков и постепенно накапливается там, уменьшая полезный объем.

Для этого сверху на больших баках предусмотрен специальный клапан. С маленькими емкостями приходится ухищряться, чтобы удалить воздух: обесточивать систему и несколько раз сливать и наполнять бак.

Подбор гидробака по объему производится с учетом наибольшего значения потребления воды для конкретного потребителя. Учитывается допустимое количество включений в час, указанное производителем, а также номинальные показатели давления включения, давления выключения и заданное пользователем давления в гидробаке

Контроль давления воздуха

Хоть производитель и проводит регулировку всех элементов насосной станции еще на этапе производства, перепроверять давление нужно даже в новом оборудовании, так как на момент продажи оно может несколько снизиться. Устройство, которое эксплуатируется, осматривают до двух раз за год.

Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.

Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (выставляется с помощью реле). Для баков с различным объемом показатель может составлять от одного до двух бар. Регулировку осуществляют через ниппель, накачивая или стравливая лишний воздух.

Для нормальной работы станцию оснащают обязательными контрольно-регулирующими приборами:

Галерея изображений
Фото из

Обязательными компонентами насосной станции являются реле давления, позволяющее регулировать значения давления в системе, и манометр, необходимый для его контроля Для настройки параметров давления в системе реле оснащено двумя пружинами, позволяющими задавать верхний и нижний пределы давления в контуре водоснабжения Для того чтобы повысить верхний предел параметров давления, при котором автоматически прерывается работа помпы, гайку 1 вращают по часовой стрелке. При этом гайку 2, отвечающую за нижний предел, нужно поднять на такую же величину Все действия по настройке реле давления необходимо проводить с параллельным контролем изменений манометром. Перепад верхнего и нижнего пределов давления рекомендован в интервале 1,2 — 1,6 бар

Обязательные составляющие насосной станции

Пружины для настройки реле давления

Специфика изменения давления с помощью реле

Использование манометра при настройке реле

Чем меньше воздуха закачано в систему, тем больше воды она способна аккумулировать. Напор воды будет сильным при наполненном баке, и все более ослабляться при заборе воды.

Если такие перепады являются комфортными для потребителя, то можно оставить давление на наименьшем допустимом уровне, но не меньше 1 бар. Меньшее значение может привести к трению наполненной водой груши об стенки бака и ее повреждению.

Чтобы установить в сильный напор воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница напора при наполненном и пустом баке будет менее ощутимой, обеспечивая ровный и сильный поток воды.
