Реле управления нагрузкой.
Всем привет. Хочу Вас познакомить с интересной штукой, предназначенной для апгрейда электрики в вашем доме. Реле управления нагрузкой (еще эту штуку называют реле отключения неприоритетных нагрузок), рассмотрим на примере ABB LSS 1/2. Есть еще похожие приборы созданные компаниями Schneider Electric и Legrand, но они менее распространены, и найти их на просторах нашей необъятной Родины значительно труднее. Кроме того, прибор от компании ABB, на мой взгляд, более удобен, функционален и понятен, хотя и дороже.
Итак. Что же это такое и с чем его едят? Начинаем с самого начала. Вводной автомат ограничивает мощность, выделенную на объект. Следовательно если мы станем потреблять больше чем положено (включим несколько мощных приборов одновременно) – автомат отключит электричество и мы будем сидеть в темноте. Чтобы этого не произошло Вам придется самим отслеживать потребляемую мощность, а для этого нужно, как минимум, знать сколько какой прибор потребляет электроэнергии. Если же Вам лень всем этим заниматься, то тогда такой прибор создан именно для Вас. Данное реле отслеживает силу тока и когда она превышает заданное значение, отключает часть приборов, которые Вы сами выбираете в качестве неприоритетных. Причем отключает их временно.
В случае превышения порогового значения, срабатывает контакт, отключающий первую неприоритетную нагрузку. При этом загорается красный светодиод L1, который указывает на то, что отключена первая не приоритетная группа.
Если при этом суммарный ток нагрузки не уменьшился ниже установленного порогового значения, срабатывает второй контакт и отключается вторая неприоритетная группа. Загорается красный светодиод L2.
Каждые 5 мин. происходит проверка путем включения всех реле. Если в этот момент суммарная мощность равна или меньше заданной, реле остаются замкнутыми, в противном случае происходит повторное отключение неприоритетных линий. Таким образом, реле позволяет:
увеличить количество нагрузок без увеличения выделяемой мощности,
уменьшить потребляемую мощность,
предотвратить неудобства, связанные с внезапным выключением вводного автомата.
Давайте попробуем разобраться на примере.
Итак, имеем вводной автомат на 25А, далее счетчик электроэнергии, Далее обычно ставится реле контроля напряжения, но у нас его нет для упрощения схемы. Соответственно, следом идет реле управления нагрузкой к которому подключается фаза (в нашем случае схема с однофазным подключением), которая внутри реле делится на три линии: PL — приоритетная линия, NPL1 и NPL2 — неприоритетные линии 1 и 2 соответственно. К линиям подключаются приборы через автоматы номиналом не более 16А. Если подключаете боле мощные автоматы, то необходимо делать это через контакторы, схема приведена ниже. При суммарном превышении нагрузки на всех трех линиях, реле оставляет приоритетную, а остальные отключает.
Напоминаю, сначала отключается L1 потом L2, подключаются сначала L2 потом L1.
Также к данному реле можно подключить выключатель принудительного выключения неприоритетных нагрузок и дистанционную сигнализацию срабатывания отключения неприоритетных линий. Функции, кстати говоря, очень полезные. А еще данное реле можно использовать при трехфазной схеме подключения, схему также привожу ниже.
Ну вот, кажется разобрались. Как показывает практика, данный прибор целесообразно использовать в коттеджах, частных домах. У нас в Ленинградской области часто выделяют на дом 25А или, что еще хуже, 16А. Этого явно не хватает, при постоянном проживании. В таком случае реле управления нагрузкой очень выручает. В городских квартирах, в новых домах, обычно выделяется 32А, этого вполне достаточно, там реле использовать, как правило, нет необходимости, а на промышленных предприятиях ему вряд ли найдется применение, так как номинальная сила тока на прибор 90А. Вобщем, если легче не стало, пишите, постараюсь помочь.
Принцип действия
Принцип работы, проще объяснить на реально существующем РПН, для наглядности. У гипотетического образца, автоматический выключатель имеет номинал в 25 А, но фактическая нагрузка потребителей сети намного выше. Во избежание перегрузок и замыканий в сети, а в худшем случае полного отключения, установлено многоканальное (в нашем случае двухканальное) устройство, способное переключать, отключать, включать два потока.
Первый поток является приоритетным и независимо от ситуации в сети остается в рабочем состоянии. Вторая группа потребителей подключена на линию меньшего приоритета. Соответственно при достижении порога в 25 А РПН отключит вторую группу.
Если ввести в систему дополнительную третью группу приоритета, то отключение будет начинаться именно с нее.
Независимо от количества приоритетов групп потребителей их отключение всегда происходит по схеме:
- Ток превысил номинальный — отключается группа с низшим приоритетом.
- Реле «проверяет» нагрузку в сети.
- Если сила тока не уменьшилась, то система снова повторяет первых два действия.
Когда сила тока падает, система поочередно включает ранее отключенные линии, повторяя первое и второй действие из алгоритма в обратном порядке.
Реле управления нагрузкой.
Всем привет. Хочу Вас познакомить с интересной штукой, предназначенной для апгрейда электрики в вашем доме. Реле управления нагрузкой (еще эту штуку называют реле отключения неприоритетных нагрузок), рассмотрим на примере ABB LSS 1/2. Есть еще похожие приборы созданные компаниями Schneider Electric и Legrand, но они менее распространены, и найти их на просторах нашей необъятной Родины значительно труднее. Кроме того, прибор от компании ABB, на мой взгляд, более удобен, функционален и понятен, хотя и дороже.
Итак. Что же это такое и с чем его едят? Начинаем с самого начала. Вводной автомат ограничивает мощность, выделенную на объект. Следовательно если мы станем потреблять больше чем положено (включим несколько мощных приборов одновременно) – автомат отключит электричество и мы будем сидеть в темноте. Чтобы этого не произошло Вам придется самим отслеживать потребляемую мощность, а для этого нужно, как минимум, знать сколько какой прибор потребляет электроэнергии. Если же Вам лень всем этим заниматься, то тогда такой прибор создан именно для Вас. Данное реле отслеживает силу тока и когда она превышает заданное значение, отключает часть приборов, которые Вы сами выбираете в качестве неприоритетных. Причем отключает их временно.
В случае превышения порогового значения, срабатывает контакт, отключающий первую неприоритетную нагрузку. При этом загорается красный светодиод L1, который указывает на то, что отключена первая не приоритетная группа.
Если при этом суммарный ток нагрузки не уменьшился ниже установленного порогового значения, срабатывает второй контакт и отключается вторая неприоритетная группа. Загорается красный светодиод L2.
Каждые 5 мин. происходит проверка путем включения всех реле. Если в этот момент суммарная мощность равна или меньше заданной, реле остаются замкнутыми, в противном случае происходит повторное отключение неприоритетных линий. Таким образом, реле позволяет:
увеличить количество нагрузок без увеличения выделяемой мощности,
уменьшить потребляемую мощность,
предотвратить неудобства, связанные с внезапным выключением вводного автомата.
Давайте попробуем разобраться на примере.
Итак, имеем вводной автомат на 25А, далее счетчик электроэнергии, Далее обычно ставится реле контроля напряжения, но у нас его нет для упрощения схемы. Соответственно, следом идет реле управления нагрузкой к которому подключается фаза (в нашем случае схема с однофазным подключением), которая внутри реле делится на три линии: PL — приоритетная линия, NPL1 и NPL2 — неприоритетные линии 1 и 2 соответственно. К линиям подключаются приборы через автоматы номиналом не более 16А. Если подключаете боле мощные автоматы, то необходимо делать это через контакторы, схема приведена ниже. При суммарном превышении нагрузки на всех трех линиях, реле оставляет приоритетную, а остальные отключает.
Напоминаю, сначала отключается L1 потом L2, подключаются сначала L2 потом L1.
Также к данному реле можно подключить выключатель принудительного выключения неприоритетных нагрузок и дистанционную сигнализацию срабатывания отключения неприоритетных линий. Функции, кстати говоря, очень полезные. А еще данное реле можно использовать при трехфазной схеме подключения, схему также привожу ниже.
Ну вот, кажется разобрались. Как показывает практика, данный прибор целесообразно использовать в коттеджах, частных домах. У нас в Ленинградской области часто выделяют на дом 25А или, что еще хуже, 16А. Этого явно не хватает, при постоянном проживании. В таком случае реле управления нагрузкой очень выручает. В городских квартирах, в новых домах, обычно выделяется 32А, этого вполне достаточно, там реле использовать, как правило, нет необходимости, а на промышленных предприятиях ему вряд ли найдется применение, так как номинальная сила тока на прибор 90А. Вобщем, если легче не стало, пишите, постараюсь помочь.
Виды реле
Однофазное реле приоритета нагрузок
Реле приоритета пользуется большой популярностью в загородных и частных домах, а также многоквартирных сооружениях, промышленных предприятиях. Суть работы заключается в разделении электрической сети на приоритетные магистрали и менее важные.
Существует несколько видов реле приоритета нагрузок:
- одно- и трехфазные;
- одно- и многоканальные.
Трехфазные конструкции способны выполнять и функции приоритета фаз, распределяя равномерно нагрузку по однофазным каналам. Такой подход позволяет предупредить полное обесточивание всего объекта.
Многоканальные реле нагрузки используются вместе с разными видами линий.
По функциональным возможностям оборудование делится на следующие разновидности:
- нижнего порога;
- верхнего порога.
Последние срабатывают при повышении силы тока, подключаются согласно схеме последовательного соединения. Прибор, который срабатывает на минимальный порог напряжения, подключается по параллельной схеме.

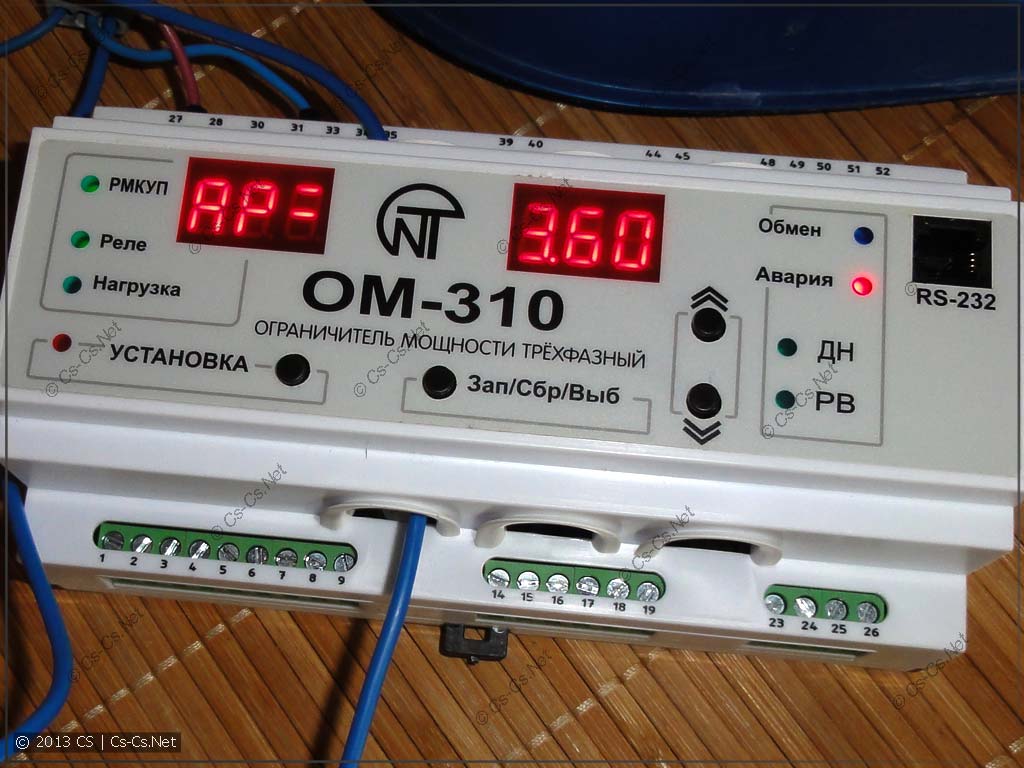

Реле приоритета нагрузок трехфазное однофазное схема

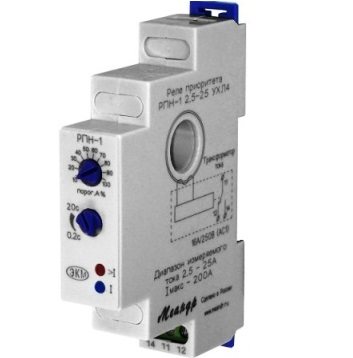

РПН – прибор, контролирующий сохранение приоритетных нагрузок и отключения, менее важных при недостаточной мощности электросети. Реле приоритета нагрузок применяют на производстве и в быту. Ниже кратко рассмотрим, что это за прибор, для чего нужен и как работает.
Назначение
Реле приоритета используют для контроля работоспособности потребителей в сетях, где общей мощности недостаточно для одновременной работы, всех подключенных устройств.
Кроме основной функции, реле способно исполнять роль ограничителя нагрузки в сети, давай возможность распределить и контролировать мощность тока идущего на определенных участках электрической сети. Это необходимо для сохранения целостности сети и обеспечения безопасного технического использования приборов, во время расширении списка приборов-потребителей.
В случае появившейся перегрузки, данное реле позволяет сохранить работоспособность заданных ключевых устройств, без полного отключения сети. Оно спасает сеть от перегрузок и не исключает полные отключения всей сети.
Виды РПН и особенности конструкции
В конструкцию РПН встроен измеритель тока. Благодаря нему и исполнительному элементу, осуществляется переключение контактов, в моменты, когда значение силы тока достигает пороговой отметки. Измерительный элемент определяет силу тока в определенном диапазоне, также он может быть настроен на переключение, исходя из конкретных потребителей сети и их технических характеристик.
Максимальные значение коммутируемого тока, для стандартных контактов, составляет 16 А. На производстве возникает необходимость коммутации больших токов, для этого используют специальные контакторы.
При использовании магнитных пускателей, реле приоритета выделено в отдельную конструкцию и не переключает контакты самостоятельно, а лишь передает управляющий сигнал контактору.
По количеству управляемых нагрузок РПН бывают:
- однофазными;
- трехфазными – позволяют устройству исполнять роль реле приоритета фаз, они переключают нагрузку по однофазным каналам, предотвращая асимметричность, ведущую к обесточиванию всего объекта.
По количеству нагрузок РПН бывают:
- многоканальные;
- одноканальные.
Принцип действия
Принцип работы, проще объяснить на реально существующем РПН, для наглядности.
У гипотетического образца, автоматический выключатель имеет номинал в 25 А, но фактическая нагрузка потребителей сети намного выше.
Во избежание перегрузок и замыканий в сети, а в худшем случае полного отключения, установлено многоканальное (в нашем случае двухканальное) устройство, способное переключать, отключать, включать два потока.
Первый поток является приоритетным и независимо от ситуации в сети остается в рабочем состоянии. Вторая группа потребителей подключена на линию меньшего приоритета. Соответственно при достижении порога в 25 А РПН отключит вторую группу.
Если ввести в систему дополнительную третью группу приоритета, то отключение будет начинаться именно с нее.
Независимо от количества приоритетов групп потребителей их отключение всегда происходит по схеме:
- Ток превысил номинальный — отключается группа с низшим приоритетом.
- Реле «проверяет» нагрузку в сети.
- Если сила тока не уменьшилась, то система снова повторяет первых два действия.
Когда сила тока падает, система поочередно включает ранее отключенные линии, повторяя первое и второй действие из алгоритма в обратном порядке.
Область применения
РПН необходим когда необходимо настроить сеть с лимитами потребляемых мощностей. Бывает это в случаях, когда потребителей больше чем может обеспечить текущая сеть, а изменить ее характеристики сложно или невозможно.
Прибор позволяет обеспечить работоспособность и продуктивное использование большого количества приборов, сохраняя целостность и безопасность сетевой конструкции. Если не использовать прибор, то нужно, либо отключать, менее важные, приборы вручную, либо менять эксплуатационные характеристики сети.
Лимит переключения зачастую совпадает с лимитом отключения общего ограничителя сети.
Используя прибор можно сделать использование домашней и производственной аппаратуры более комфортным. В бытовых условия, ценность прибора почувствуют люди со слабой проводкой в доме. Для нее характерны частые «выбивания пробок». Постоянные отключения плохо сказываются на приборах, а вернуть на место «пробку» можно только после полного остывания теплового расцепителя, что весьма неудобно.
Схемы применения и подключения реле контроля фаз и напряжения РНЛ-1
Модель потребляет меньше 2 ВА. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках.
Преимущества реле контроля фаз В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ: в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока; позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов; в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам; способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции; не требует формирования дополнительной трансформации со стороны рабочего напряжения
Сгоревшая обмотка статора мотора — можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим. В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети
Так выглядит одна из моделей реле контроля напряжения
В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети. Так выглядит одна из моделей реле контроля напряжения.
На практике применяется для контроля наличия U и правильности симметрии. При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка при условии нахождении в границах нужного диапазона продолжает работать. Следующие две буквы А — регулирование с помощью потенциометра и тип монтажа под дин-рейку
Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, — нанести физический вред обслуживающему персоналу. Максимальное напряжение составляет В. Такая ситуация чаще всего возникает из-за ошибки подключения
Число производимых товаров превышает единиц
Такая ситуация чаще всего возникает из-за ошибки подключения. Число производимых товаров превышает единиц.
Установка коммутирующих устройств на выход реле
Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Установкой каждого из них в то или иное положение создается требуемая конфигурация
Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения ЕЛ : 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок. Если напряжение основного ввода в норме, то контакт реле KV1. Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании
Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании.
Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз. Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз. Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия. Принципиальная схема устройства показана ниже.
Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока. Это позволяет значительно увеличить их мощность. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях. Подключение и работа реле контроля фаз ЕЛ-11Е
Что нужно знать при выборе
Основными параметрами, оказывающими влияние на выбор той или иной модели защитного аппарата, являются:
- технические характеристики − фазность и максимально допустимый ток;
- тип управления – электромеханическое или цифровое;
- вариант исполнения − тип установки и конструкция прибора (вилка-розетка, удлинитель, ДИН-рейка);
- наличие дополнительных возможностей;
- надёжность − марка устройства и бренд производителя.
Реле контроля с электромеханическим типом управления
Максимально допустимый ток – это наиболее важный технический параметр, определяющий возможность использования реле напряжения для подключения той или иной нагрузки. При выборе подобного аппарата защиты следует брать модель на одну ступень выше (по стандартному токовому ряду), чем автомат защиты, установленный на данном участке электрической сети. Так, если автоматический выключатель имеет токовую установку в 16 Ампер, то реле защиты должно быть рассчитано на 25 Ампер. Это обусловлено тем, что величина, указанная на реле защиты, отражает значения рабочего тока, а не предельно допустимого в режиме срабатывания. Тип управления определяет удобство использования, а также возможность визуального отображения текущего значения напряжения в электрической сети. Электромеханические модели оснащаются подстроечными резисторами, при помощи которых осуществляется выставление верхнего и нижнего порога срабатывания.
Модель «Digitop Vp-32a» с цифровым типом управления
Цифровые аналоги имеют LED-экран, на котором можно отслеживать значения напряжения в онлайн-режиме, а настройка порогов срабатывания осуществляется при помощи кнопок. В качестве дополнительных возможностей, которыми могут оснащаться реле контроля, являются: индикаторы наличия напряжения в цепи нагрузки и температурный датчик, а также различные варианты крепления, доступные на конкретной модели (DIN-рейка, саморезы и т.д.).
Статья по теме:
Чем отличается реле напряжения от стабилизатора?
Напоследок хотелось бы объяснить, в чем разница между реле контроля напряжения и стабилизатором напряжения. Оба этих прибора отключают питание при падении или повышении напряжения до критических показателей. Однако в отличие от реле, стабилизатор также может выравнивать напряжение до показателя в 220 В. То есть если в сети будет длительное время напряжение в 180 В, то реле работающее в диапазоне от 170 до 260 В будет передавать такое напряжение приборам, что конечно же может плохо на них сказаться. А стабилизатор при этом выровняет напряжение и подаст на приборы 220 В. В этом и заключается их принципиальная разница.
Однако стабилизатор напряжения стоит гораздо дороже реле, он больше в размерах и шумноват. Если вы живете в многоквартирном доме и напряжение обычно не падает/повышается, достаточно защитить от серьезных скачков установкой реле. Стабилизатор же потребуется для жителей сельской местности, где линия часто сильно проседает.
Передаем опыт домашним мастерам:
- Соединяем медный и алюминиевый провода: как правильно?
- 6 способов найти скрытую проводку под штукатуркой
Схемы Звезда и Треугольник в трехфазной сети
Существуют различные вариации включения нагрузки с рабочим напряжением 220 и 380 Вольт в трехфазную сеть. Эти схемы называются “Звезда” и “Треугольник”.
Когда нагрузка рассчитана на напряжение 220В, то она включается в трехфазную сеть по схеме “Звезда”, то есть к фазному напряжению. При этом все группы нагрузки распределяются так, чтобы мощности по фазам были примерно одинаковы. Нули всех групп соединены вместе и подключены к нейтральному проводу трехфазного ввода.
В “Звезду” подключены все наши квартиры и дома с однофазным вводом, другой пример – подключение ТЭНов в мощных калориферах и конвектоматах.
Когда нагрузка на напряжение 380В, то она включается по схеме “Треугольник”, то есть к линейному напряжению. Такое распределение по фазам наиболее типично для электродвигателей и другой нагрузки, где все три части нагрузки принадлежат к единому устройству.
Как же правильно выбрать реле контроля фаз для АВР
- Прежде всего, надо определиться со схемой подключения — трехпроводная (без нуля) или четырехпроводная (с нулем).
- Далее надо определиться с контролируемыми параметрами. Для АВР, как правило, достаточно иметь следующий набор параметров в одном реле контроля фаз:
- контроль чередования фаз;
- контроль обрыва фаз;
- контроль слипания фаз;
- контроль снижения напряжения ниже установленного порога;
- контроль превышения напряжения выше установленного порога;
- регулировка задержки срабатывания (до 10-20 секунд);
- желательна индикация наличия напряжения на каждой из фаз (для схем с нулем).
Оба реле допускают длительное полуторакратное перенапряжение и кратковременное двукратное (до 10 минут).
Е. Н. ВАСИН, главный конструктор ЗАО «МЕАНДР».
Как обеспечить комфорт при недостаточной мощности электросети
У разных производителей эти устройства называются также: реле приоритета, реле неприоритетной нагрузки, реле приоритетной нагрузки и т.п.
Алгоритм отключения и время отключения нагрузок может быть разным, но суть одна: чтобы снизить потребляемую мощность, которая уже превысила допустимый лимит, нужно срочно отключить какой-то электроприбор. Один или несколько. При этом, отключение ведется «вслепую», без учета значений потребления конкретных электроприборов.
Щитовые реле приоритета позволяют избежать срабатывания вводного автоматического выключателя, устанавливаемого для контроля максимальной потребляемой мощности. Хотя, при значительных и частых перегрузках, отключение вводного автомата нельзя полностью исключить.
Какое освещение Вы предпочитаете
ВстроенноеЛюстра
Указанные выше приборы щитовой автоматики невозможно подключить к стандартной электропроводке, не имеющей отдельных проводных линий к розеткам. Их применение противопоказано и на объектах завершенного строительства, где прокладка новой проводки невозможна или нежелательна.
Задача упростилась с появлением нового вида реле приоритета, так называемого оптимизатора нагрузки на электросеть OEL-820.
Принцип работы оптимизатора нагрузки на электросеть OEL-820 заключается в перераспределении мощности между двумя электроприборами в зависимости от их приоритета. Отключении неприоритетного на время работы приоритетного, включении неприоритетного во время паузы в рабочем цикле приоритетного.
Важной особенностью работы OEL-820 является то, что в любой момент времени включенным может быть один и только один электроприбор из пары. Как видно из способа работы, оптимизатор нагрузки на электросеть, в отличие от своего щитового собрата, никогда не допускает перегрузки сети
Он предотвращает ее.
Для работы OEL-820 не требуется не только отдельная проводка, но и какая-либо информационная шина управления, так как для передачи сигналов телеметрии используется радиоканал с цифровым кодированием и постоянным контролем прохождения пакетов команд.
Однако, при схожем техническом результате, эти два прибора автоматики имеют ряд принципиальных отличий, о которых стоит напомнить.
Основные отличия OEL-820 от щитовых реле приоритета
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Реле приоритета нагрузки Щупами нужно коснуться контактов 1 и 3, после чего на дисплее мультиметра появится цифра 1, свидетельствующая об исправности прибора. Спрашивайте, я на связи!
Обзор моделей
В таблице представлены наиболее популярные у отечественных покупателей марки реле с указанием основных характеристик и ориентировочной стоимости.
Выбор той или иной модели обусловлен не столько ценой, сколько условиями работы реле и схемой его подключения.
| Марка | Основные характеристики | Примерная стоимость, руб. |
| ABB LSS1/2 | Напряжение — 230 В ∼ ± 20% Наивысший ток приоритетной нагрузки 90 A Диапазон тока, A 5…90 Устанавливаемые диапазоны тока , A 5…30, 10…60, 15…90 | 2000 |
| Legrand 0 038 11 | Токи низкоприоритетных нагрузок — до 15A Порог отключения, 15 — 20 — 25 – 30 — 40 — 50 — 60А Общий ток подключенных потребителей — 90А Число модулей — 5 | 1800 |
| CDS Schneider Electric | Диапазон тока: настраиваемый приоритетный канал от 5 до 90 А, низкоприоритетные каналы — 15 А. Интервал напряжений: 240 ВА +5 %, -10 % Частота: 50/60 Гц. | 2200 |
| F&F PR-612 | Максимальный ток приоритетной нагрузки — 16 A Максимальный ток неприоритетной нагрузки 15 A Интервал регулировки тока отключения низкоприоритетной цепи 2 — 15 А | 1900 |
| Z–LAR/8 | Номинальное напряжение 250 B Ток включения >3 A Ток отключения < 1,8 A Частота коммутаций — до 3600/ч | 1750 |
Виды реле
Однофазное реле приоритета нагрузки
Реле приоритета очень популярно в загородных и частных домах, а также в многоквартирных домах, промышленных предприятиях. Суть работы – разделить электросеть на приоритетные и менее важные магистрали.
Существует несколько типов реле приоритета нагрузки:
- одно- и трехфазные;
- одноканальные и многоканальные.
Трехфазные структуры также способны выполнять функции приоритета фаз, равномерно распределяя нагрузку на однофазные каналы. Такой подход позволяет избежать полного затемнения всей конструкции.
Многоканальные реле нагрузки используются в сочетании с разными типами линий.
По функциональным возможностям оборудование делится на следующие типы:
- нижний порог;
- верхний порог.
Последние активируются при увеличении тока, подключаются по схеме последовательного подключения. Устройство, срабатывающее по минимальному порогу напряжения, подключается параллельно.
