Как подключить реле времени: циклическое, механическое и электронное

Плюсы и минусы

В завершение приведем преимущества и недостатки розеток, оборудованных таймером.

Механические модели

Плюсы:

  • низкая цена;
  • высокая скорость переключения;
  • легкость настройки.

Недостатки:

  • нет встроенного аккумулятора, поэтому при отсутствии света настройки могут сбиться;
  • высокая погрешность;
  • зависимость времени срабатывания от уровня напряжения на входе;
  • неудобство применения из-за больших габаритов.

Электронные аналоги

Плюсы:

  • удобное управление;
  • возможность задать сложную программу на неделю;
  • отсутствие зависимости от напряжения;
  • выполнение функции часов.

Минусы:

  • более высокая цена;
  • сложность настройки;
  • нелюбовь к индуктивной нагрузке (блокам питания, лампам дневного света, моторам).

Как работает реле времени?

Принцип работы всех реле одинаков. Обобщенно его можно представить так: условный «часовой механизм» в определенный промежуток времени производит соединение контактов, обеспечивая прохождение тока к нагрузке. Оно поддерживается определенный период, затем происходит разрыв линии.

У таких реле есть и другое название – электрический таймер. В качестве измерителя времени работы может применяться пружинный, моторный, пневматический, электромагнитный или электронный механизм. Реже распространены тепловые варианты контроля периода срабатывания, применяемые сейчас только в схемах защиты электрооборудования. Устройство теплового реле времени

В любом виде контролирующих таймеров, в той или иной степени, можно регулировать и устанавливать значения времени, управляющие работой реле, и долговременность его функционирования.

Это интересно: Насосная станция гудит, но мотор не крутит: в чем причина

Пример видео, где показана работа реле напряжения

Решать проблему скачков напряжения в сетях помогают специальные устройства – реле контроля напряжения. Принцип действия таких реле достаточно прост, есть “электронный блок”, который следит, чтобы напряжение находилось в заданных уставками пределах и при отклонениях сигнализирует расцепителю (силовой части), который отключает сеть. Все бытовые реле контроля напряжения включаются автоматически через определенное время. Для обычных потребителей достаточно задержки в несколько секунд, но для холодильников и кондиционеров с компрессорами нужна задержка в несколько минут.

Реле контроля напряжения бывают однофазные и трехфазные. Однофазные реле напряжения отключают одну фазу, а трехфазные – одновременно все три фазы. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз. Трехфазные используют для защиты двигателей и других трехфазных потребителей.

Я разделяю приборы защиты от перенапряжений на три типа: УЗМ-51М от “Меандра”, Zubr от “Электроникс” и все остальные. Никому ничего не навязываю – это мое личное мнение.

Реле напряжения Zubr (Rbuz)

Данное устройство предназначено для защиты от перепадов напряжения (отгорания нуля). Производят ЗУБР в Донецке.

Отмечу особенности этого реле напряжения.

Индикация напряжения на устройстве – показывает значение напряжения в реальном времени. Это достаточно удобно и необходимо для оценки ситуации с напряжением в сети. Погрешность показаний низкая, разница относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта.

Реле напряжения Zubr выпускают на различные номинальные токи: 25, 32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А.

Верхнее значение по напряжению выставляется от 220 до 280 В с шагом 1 Вольт, нижнее – от 120 до 210 В. Время повторного включения от 3 до 600 сек., с шагом 3 секунды.

Я выставляю на реле Zubr, максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 190 Вольт.

У приборов с индексом t в названии, например Zubr D63t, есть термозащита от внутреннего перегрева.  Т.е. при увеличении температуры самого прибора до 80 градусов (например из-за нагрева контактов) – он отключается.

Реле Zubr занимает 3 модуля или 53 мм  на дин-рейке и бывают только однофазными.

В паспорте и приведенных схемах подключения Зубр, не сказано про ограничения по току, но в старой документации, ранее указывалось, что не более 0,75 от номинального.

Алгоритмы работы, функциональные диаграммы, условные обозначения

Функциональная схема двухканального реле времени

В современных программируемых устройствах предусматривается сложный алгоритм работы, включающий в себя временные паузы и циклически повторяющиеся интервалы. Различают следующие схемы функционирования реле времени:

  • простая задержка момента включения;
  • после подачи питания нагрузка подключается, но через заданное программой время напряжение с нее снимается;
  • то же что и в предыдущем случае, но отключение происходит с некоторой задержкой.

Еще одна схема предполагает более сложный цикличный режим работы устройства. Для его понимания следует уточнить порядок включения и отключения нагрузки. Он выглядит так:

  1. После подачи питание поступает по назначению лишь спустя некоторый временной промежуток.
  2. В течение заранее заданного интервала линия остается подключенной к сети.
  3. Происходит выключение и выдержка паузы, равной ее длительности при подаче питания.
  4. Нагрузка вновь подключается на то же время, что и в первый раз.
  5. Последовательность этих действий продолжается вплоть до полного снятия питающего напряжения.

При исследовании алгоритмов срабатывания реле времени и особенностей его применения потребуется ознакомиться с одной из важнейших характеристик прибора, представленной в виде функциональной диаграммы.

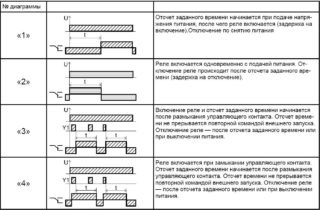

Диаграммы срабатывания

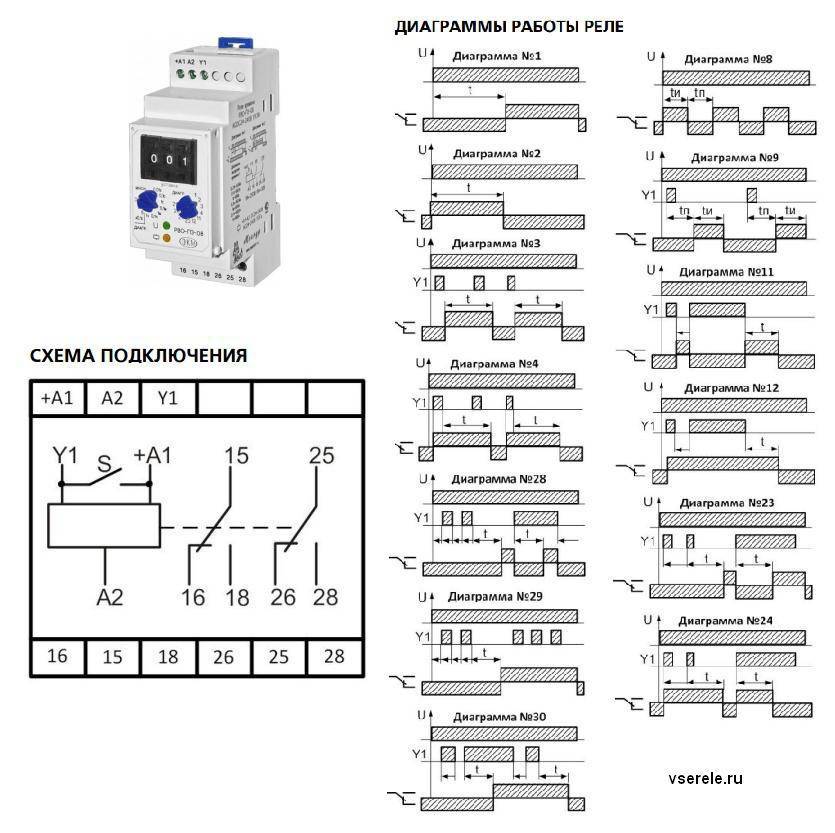

Диаграммы работы реле времени

Под этой характеристикой понимаются графические эпюры, описывающие состояние реле времени в различные моменты времени. При знакомстве с ними весь процесс коммутаций представляется в наглядном виде.

Особенно четко различим на диаграммах циклический характер процессов, наблюдаемых при работе устройств по сложному алгоритму. Указанные на них промежутки времени, как правило, задаются самим пользователем. С другой стороны, известны образцы устройств, в которых моменты отключения и подключения нагрузки корректировке не подлежит. Как фиксированный параметр, они обычно указываются в паспорте изделия. Чаще всего – это времязадающие приборы специального назначения, устанавливаемые в защитных цепях промышленных установок.

Обозначения контактов на схемах

Графическое обозначение контактов

При выборе реле времени важно научиться разбираться не только в функциональных диаграммах срабатывания, но и в схеме расположения его рабочих контактов. Среди них выделяются следующие виды контактных групп:

  • одна из них в нерабочем положении всегда разомкнута;
  • другая группа контактов в нормальных условиях находится в замкнутом состоянии;
  • третья разновидность имеет нейтральное положение.

Для понимания характера срабатывания реле на схемах они обозначаются специальными значками в виде полуовалов, отрезков прямых линий и усеченных параллелей.

Реле для стесненных условий

Достаточно часто встречаются условия, при которых подключить или просто установить реле в распределительный шкаф не представляется возможным. Также может быть ситуация, когда коммутирование схемы и модульных приборов имеет затруднения. При этом остается потребность в применении интервалов функционирования при заданной нагрузке.

В таких условиях мы рекомендуем применять электронные таймеры розеточного типа. Их производство развернуто с размахом: для подключения в цепь розеток изготавливают в широком перечне типоразмеров.

Значительный минус этого устройства – техническая невозможность применения реле с высокой нагрузкой или одновременно для нескольких потребителей. Они предназначены для токов величиной до 16-20 А, хотя остальные возможности позволяют настроить работу максимально гибко.

Мы предлагаем Вам воспользоваться нашим предложением и обратиться к нам как опытным специалистам: консультируем, помогаем с выбором электротехнической продукции при покупке, оказываем услуги по ремонту и установке электрики.

С подбором реле и контакторов все вопросы и неясности устраним за кратчайшее время, и все Ваши задачи будут решаться этими и другими электроприборами в текущих условиях.

P.S. Посмотрите видео о том, какие таймеры или реле времени бывают и для чего используются:

Понравился материал? поделись им.

Что такое реле времени?

Надо полагать, что читатель этой статьи — не специалист в вопросах электротехники, а лишь пытливый пользователь, старающийся расширить свой кругозор и применить полученную информацию в повседневной жизни. Поэтому для начала будет полезно вспомнить, что же скрывается под общим термином «реле»?

Не будем приводить длинную «научную» формулировку этого понятия – она может быть не вполне понятна начинающему. А если говорить простыми словами, то реле – это электромеханическое или электронное устройство, которое производит коммутацию (соединение или разрыв) электрической цепи при получении внешнего управляющего сигнала. Если точнее, то срабатывание происходит, когда внешнее воздействие достигает какой-то заданной величины.

Первые реле были изобретены, изготовлены и применены еще в середине XIX века – они стали незаменимым компонентом аппаратов бурно развивающейся в те времена телеграфной связи. С тех пор, безусловно, эти устройства прошли длинный путь доработок и усовершенствований, повысилась их надежность, появились новые типы, способные работать в самых разных условиях эксплуатации. Но принцип остался неизменным – внешнее управляющее воздействие руководит замыканием, размыканием или переключением электрических цепей.

На схеме очень наглядно показан основной принцип работы электромеханического реле. Ну а количество контактов и схема их переключения при срабатывании устройства далеко не ограничивается этими двумя примерами.

По большей части реле управляются электрическими сигналами – когда показатели силы тока или напряжения достигают определенной величины. Но, кстати, управляющее воздействие вовсе не обязательно является электрическим. Существуют реле, срабатывание которых вызывается изменением давления в трубопроводе, температуры окружающей среды, освещенности объекта и другие. Все это открывает очень широкие возможности автоматизации и обеспечения безопасности эксплуатации разнообразной электрической техники.

Реле давления – в бытовых условиях обычно ставится в цепи питания насосного оборудования, что позволяет автоматизировать работу систем автономного водоснабжения или отопления.

Можно добавить, что в наше время наряду с электромеханическими реле все шире используются «твердотельные» — электронные ключи, в которых переключение контактов происходит за свет использования каскадов полупроводниковых элементов или интегральных микросхем.

Теперь – к вопросу о том, что же такое реле времени.

А подсказка кроется в самом названии. Это в принципе такое же реле, но срабатывание которого происходит с определенной задержкой после подачи (или снятия) управляющего сигнала. Или же коммутация цепей производится с определенным алгоритмом по времени.

Такие устройства нашли очень широкое применение в автоматизации промышленного оборудования. Но их широко используют и в бытовых условиях. Например, на них можно переложить часть забот по управлению осветительными приборами, климатическим оборудованием или системами вентиляции, с получением весьма впечатляющего эффекта экономии электроэнергии. Появляется возможность производить в заданное время необходимые действия с бытовыми электрическими приборами даже в отсутствие хозяев или без их вмешательства. Одним словом, реле времени способны значительно упростить жизнь владельцам дома.

Электромеханическое аналоговое реле времени в корпусе под установку на стандартную DIN-рейку. Даже внешне некоторые приборы такого предназначения напоминают обычные часы.

Это была, так сказать, общая информация. А теперь перейдем к более пристальному рассмотрению разнообразия этих устройств и алгоритмов их работы.

Это интересно: Принцип работы датчиков давления, расхода и уровня: объясняем во всех подробностях

Советы по монтажу и настройке

Перед тем как производить монтаж, заранее определитесь в какой сети вы будете работать (например, трехфазной или однофазной).
Немаловажно также точно знать, какая нагрузка будет требовать включения или отключения.
Уже после того, как вы будете точно знать, чего вы хотите, смело идите в магазин и покупайте соответствующий прибор.
Перед тем как вы установите прибор и обесточите освещение, проверьте правильно ли работает устройство: подключите к нему шнур с вилкой и выставьте минимальное время для срабатывания. Напряжение на контактах выхода проверьте тестером.
При установке к DIN-рейке плотно затягивайте болты, чтобы исключить нагревание прибора, его поломку или даже возникновение пожара.
Помните, что максимальная влажность, при которой прибор способен работать исправно — не более 80%, и температура от 10-50 градусов.

Настройка

  • Настройка таймера в приборе зависит от того, какой тип устройства перед нами. Если мы имеем дело с механическим реле, то его настройка состоит просто в переключении положений согласно надписи.
  • В электронном же, есть меню, через которое и осуществляются все настройки. Как правило ее начинают с установки дня недели и текущего времени, и затем уже программируют само устройство.
  • Если это электромеханическое реле, то настраивают его с помощью специальных измерительных приборов — потенциометров.

Схема подключения

Как правило, подключение реле исключает использование сложных схем. Главное, как было сказано, знать какая нагрузка будет требоваться.

Рассмотрим самую простую схему:

  1. Строго вертикально и достаточно плотно закрепите устройство на стене.
  2. Снимите крышку и заземлите реле.
  3. Подключите электрическую сеть к контактам (см. рисунок)
  4. Контакты 1 и 2 — предназначены для подачи напряжения в 220 Вольт.
  5. Обозначение 4 — используется для подачи фазы от электрического щита и способна коммутироваться с 3 и 5.
  6. 4 и 5 — нормально открытые, тогда как 3 и 4 — нормально замкнутые.

Преимущества и недостатки устройства

У электронных реле преимущественным качеством является то, что они с высокой точностью выполняют свои функции. Из отрицательных качеств можно отметить только то, что для них требуется точность в программировании, интервал времени, который может устанавливаться, значительно меньше чем у электромеханических. Также стоит отметить и достаточно высокую стоимость.

Основными достоинствами электромагнитных реле являются низкая цена, они не требуют постоянного обслуживания, регулярного программирования, изменения настроек. Недостатком таких устройств является ограниченный ресурс работы, а также не слишком хорошая работа с постоянным током.

Реле времени на современном рынке представлены в широком разнообразии типов и моделей

Применение

Пожалуй, наиболее широкое распространение реле, работающие с использованием электромагнитного принципа получили в сфере распределения и производства электрической энергии. Релейная защита высоковольтных линий обеспечивает безаварийный режим работы подстанций и другого подключенного оборудования. Управляющие элементы, используемые в установках релейной защиты рассчитаны на коммутацию присоединения при рабочих напряжениях, достигающих нескольких сотен тысяч вольт.

Широкое распространение релейной защиты высоковольтных линий обусловлено:

  • высокой долговечностью релейных элементов;
  • быстрой реакцией на изменение параметров подключенных линий;
  • способностью работы в условиях высокой напряженности электромагнитных полей и нечувствительностью к появлению паразитных электрических потенциалов.

Также посредством установок релейной защиты осуществляется резервирование линий электропередач и моментальный вывод из работы поврежденных участков электросети, к примеру, при замыкании линии на землю или обрыве токоведущих частей. На сегодняшний день еще не изобретены более надежные средства защиты линий электропередач чем релейная защита.

Кроме того, в настоящее время электромагнитный тип реле широко используется в системах управления производственными, конвейерными линиями. Чаще всего данный вид систем управления используется на производствах с наличием высоких паразитных потенциалов делающих невозможным использование полупроводниковых систем управления. К примеру, известен случай, когда при модернизации систем управления конвейерными линиями на одном из элеваторов новое оборудование, построенное новейших полупроводниковых элементах, постоянно выходило из строя.

Как позже выяснилось причиной поломки стало статическое электричество, возникающее при движении зерна по конвейерной ленте, а так как система выравнивания потенциалов была не предусмотрена в данных помещениях, то стал вопрос о переносе пульта управления в защищенное помещение. Это было сопряжено с огромными материальными затратами. В результате было принято решение перейти на релейные блоки управления, нечувствительные к статическому напряжению. Принципы работы заложенные в основу функционирования электромагнитных реле используются в устройствах дистанционного управления нагрузкой — пускателях или контакторах.

Токовое реле разных размеров.

Основные характеристики устройства

В специализированных торговых точках встречаются устройства задержки с различными характеристиками, выпускающиеся разными производителями. Качество продукции от именитых производителей подтверждается сертификатами и гарантируемым ими сроком работы. Из популярных компаний выделяются: Hager, Аско, Eaton, ABB, Schneider, Новатек. Независимо от типа и модели, реле времени характеризуются следующими параметрами:

  • Напряжение питания. Значение уровня сигнала необходимого для работы прибора, единица измерения вольт.
  • Максимальный ток. Величина тока, которую может пропустить через себя устройство без повреждения узлов своей схемы, измеряется в амперах.
  • Диапазон времени. Время срабатывания.
  • Расчётное напряжение. Значение величины коммутируемого сигнала и его форма.
  • Рабочая температура. Среднее значение составляет от -20 до 50 °C.
  • Функциональность. Выпускаются одноканальные устройства и многоканальные с независимым управлением.
  • Наибольшее сечение кабеля возможное для коммутации.
  • Степень защиты. Должно соответствовать значению не ниже IP 24.
  • Способ регулировки. Цифровой или аналоговый.
  • Дополнительные возможности. Устройства с реле времени могут включать в себя различные датчики. Например, при использовании датчика движения прибор среагирует на попадание объекта в его поле действия. При этом каждое движение поддерживает это освещение. Как только движение прекращает регистрироваться, свет через некоторое время выключится.
  • Способ монтажа. Могут располагаться в щитке, устанавливаться в розетку или монтироваться вместо обычного выключателя.

Подключение прибора обычно не вызывает проблем. Устройство включается в разрыв линии подходящей к нагрузке. С каждым реле временем должна идти инструкция от производителя с подробной схемой подключения и её описанием. При этом она может быть изображена и на самом корпусе прибора.

Как подключить реле

Если при подключении промышленного или бытового оборудования используются частотные преобразователи, то использование реле контроля фаз вовсе не обязательно.

Непосредственное подключение осуществляется по инструкции как подключить реле именно этого типа. Довольно часто схема подключения изображена на корпусе устройства

Для этого следует обратить внимание на различные фото реле контроля фаз. Подключение к внешним и внутренним источникам осуществляется с помощью проводов под зажимы

Под него подводят либо один провод сечением 2,5 мм либо два провода с сечением до 1,5 мм. Для подключения обязательно нужно соблюсти строгое чередование фаз A, B и С

Подключение к внешним и внутренним источникам осуществляется с помощью проводов под зажимы. Под него подводят либо один провод сечением 2,5 мм либо два провода с сечением до 1,5 мм. Для подключения обязательно нужно соблюсти строгое чередование фаз A, B и С.

Обычно реле проверяет разрыв плюса их чередование, и уровень напряжения сети. При обнаружении неисправности в сети в действие вступает реле. Схема подключения может быть как трёх проводная без ноля, так и четырёх проводная с нулём. В квартирах часто применяется такая схема подключения. Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз.

При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка (при условии нахождении в границах нужного диапазона) продолжает работать.

Рассмотрим схему подключения с нулем. Такая схема обеспечивает полный контроль над напряжением на каждой фазе, перекос и правильное чередование, и еще стоит отметить тот факт, что они применяется, как промышленный вариант. На выходе устройства с помощью силового контакт подсоединяем контактор, который одним концом своей обмотки подключён к нулевому проводу, а вторым концом к выходу одной из фаз.

Контакты 1, 2 и 3 подключают напряжение снятое с реле контроля напряжения на любую трёхфазную нагрузку такую как электродвигатель, или проточные обогреватели высокой мощности и прочее. Внутренняя схема реле измеряет значение напряжения на каждой из фаз и при нахождении U пределах нормальных значений, то подаёт энергию на подключённый контактор. Тот в свою очередь держит контакты в замкнутом состояние, и напряжение достигает внешней подключенной нагрузки.

В случае если вольтаж на любой из фаз выходит за заданный нами диапазон, то реле прекращает питать обмотку нашего контактора и тот, в свою очередь, размыкает свои контакты, обесточивая всю подключенную внешнюю нагрузку.

Пошаговая инструкция по установке

Для того чтобы самостоятельно подключить реле времени необходимо определиться, в какой сети будет происходить монтаж. Она может быть однофазной или трехфазной. Также нужно заранее знать, что будет коммутировать этот прибор, то есть какую нагрузку требуется отключать или включать.

Исходя из этих данных, нужно приобрести устройство с нужными характеристиками, или же любой доступный, но в комплекте с ним также необходимо приобрести контактор.

Реле времени устанавливается после счетчика электроэнергии. На следующем этапе с помощью паспортных данных прибора необходимо определить, где у него вход и выход.  Вход — это клеммы, к которым требуется выполнять присоединение провода. Выход — это клеммы, от которых будет выходить коммутирующее напряжение.

Непрерывное импульсное реле времени на 16 А часто используется в домашнем хозяйстве

Для этого к прибору необходимо подключить шнур с вилкой по заданной схеме и выставить минимальное время срабатывания. С помощью тестера проверяется наличие напряжения на контактах выхода.

Перед подключением реле времени необходимо надежно установить. У большинства этих приборов крепление производиться на DIN-рейку. После установки проводится подключение. Натяжение болтов должно быть максимальным, так как при плохом контакте прибор будет нагреваться и может быстро выйти из строя, или что еще хуже может быть причиной пожара.

Механические реле

Такие устройства могут исполнять роль таймеров, которые популярны среди домохозяек, для отсчета времени во время приготовления пищи. Они имеют заводную пружину и шкалу для установки интервала времени. Обычно до одного часа. По истечении заданного времени таймер оповестит об этом звуковым сигналом.

Более сложные устройства имеют одну или несколько групп контактов, которые включают или отключают различные бытовые устройства с заданным интервалом.

Такие реле времени устроены по принципу часов. Контакт, двигающийся по кругу, как часовая стрелка, по очереди замыкается на клеммы, коммутируя различные приборы. Привод бывает заводной, с пружиной, или с электрическим  двигателем. Период коммутации может составлять от долей секунд до нескольких часов. Коммутаторы с высокой скоростью переключения в 70-е годы прошлого века использовались для создания световых эффектов на дискотеках и концертах.

Самый простой таймер 12В в домашних условиях

Наиболее простое решение — это реле времени 12 вольт. Такое реле может быть запитано от стандартного блока питания на 12v, каких очень много продается в различных магазинах.

На рисунке ниже приведена схема устройства включения и автоматического выключения осветительной сети, собранная на одном счетчике интегрального типа К561ИЕ16.

Рисунок. Вариант схемы 12v реле, при подаче питания включающего нагрузку на 3 минуты.

Данная схема интересная тем, что в качестве генератора тактирующих импульсов выступает мигающий светодиод VD1. Частота его мерцаний составляет 1,4 Гц. Если светодиод конкретно такой марки найти не удастся, то можно использовать подобный.

Рассмотрим исходное состояние срабатывания, в момент подачи питания 12v. В начальный момент времени конденсатор С1 полностью заряжается через резистор R2. На выводе под №11 появляется лог.1, делающий данный элемент обнуленным.

Транзистор, подсоединенный к выходу интегрального счетчика, открывается и подает напряжение 12В на катушку реле, через силовые контакты которого замыкается цепь включения нагрузки.

Дальнейший принцип действия схемы, работающей на напряжении 12В, состоит в считывании импульсов, поступающих с индикатора VD1 с частотой 1,4 Гц на контакт №10 счетчика DD1. С каждым снижением уровня поступающего сигнала происходит, так сказать, приращение значения счетного элемента.

При поступлении 256 импульса (это равняется 183 секундам или 3 минутам) на контакте №12 появляется лог. 1. Такой сигнал является командой для закрывания транзистора VT1 и прерывания цепи подключения нагрузки, через контактную систему реле.

Одновременно с этим, лог.1 с вывода под №12 поступает через диод VD2 на тактовую ногу C элемента DD1. Этот сигнал блокирует в дальнейшем возможность поступления тактовых импульсов, таймер срабатывать больше не будет, вплоть до пересброса питания 12В.

Исходные параметры для таймера срабатывания задаются разными способами подсоединения транзистора VT1 и диода VD3, указанных на схеме.

Немного преобразив такое устройство можно сделать схему, имеющую обратный принцип действия. Транзистор КТ814А следует поменять на другой тип — КТ815А, эмиттер подключить к общему проводу, коллектор к первому контакту реле. Второй контакт реле следует подключить к напряжению питания 12В.

Рисунок. Вариант схемы 12v реле, включающего нагрузку через 3 минуты после подачи питания.

Теперь после подачи питания реле будет отключено, а открывающий реле управляющий импульс в виде лог.1 выхода 12 элемента DD1 будет открывать транзистор и подавать на катушку напряжение 12В. После чего, через силовые контакты будет происходить подключение нагрузки к электрической сети.

Данный вариант таймера, функционирующий от напряжения 12В, на отрезке времени 3 минуты будет держать нагрузку в отключенном состоянии, а затем подключит её.

При изготовлении схемы, не забудьте расположить конденсатор ёмкостью 0.1 мкФ, на схеме имеющий обзначение C3 и напряжением 50В как можно ближе к питающим выводам микросхемы, иначе счетчик будет часто сбоить и время выдержки реле будет иногда меньше, чем должно быть.

В частности, это программирование времени выдержки. Применив, к примеру, такой DIP-переключатель как показано на рисунке, вы можете соединить одни контакты переключателей с выходами счетчика DD1, а вторые контакты объединить вместе и подключить к точке соединения элементов VD2 и R3.

Таким образом, с помощью микропереключателей вы сможете программировать время выдержки реле.

Подключение точки соединения элементов VD2 и R3 к различным выходам DD1 изменит время выдержки следующим образом:

Номер ноги счётчикаНомер разряда счётчикаВремя выдержки
736 сек
5411 сек
4523 сек
6645 сек
1371.5 мин
1283 мин
1496 мин 6 сек
151012 мин 11 сек
11124 мин 22 сек
21248 мин 46 сек
3131 час 37 мин 32 сек

Алгоритмы работы, функциональные диаграммы, условные обозначения

Функциональная схема двухканального реле времени

В современных программируемых устройствах предусматривается сложный алгоритм работы, включающий в себя временные паузы и циклически повторяющиеся интервалы. Различают следующие схемы функционирования реле времени:

  • простая задержка момента включения;
  • после подачи питания нагрузка подключается, но через заданное программой время напряжение с нее снимается;
  • то же что и в предыдущем случае, но отключение происходит с некоторой задержкой.

Еще одна схема предполагает более сложный цикличный режим работы устройства. Для его понимания следует уточнить порядок включения и отключения нагрузки. Он выглядит так:

  1. После подачи питание поступает по назначению лишь спустя некоторый временной промежуток.
  2. В течение заранее заданного интервала линия остается подключенной к сети.
  3. Происходит выключение и выдержка паузы, равной ее длительности при подаче питания.
  4. Нагрузка вновь подключается на то же время, что и в первый раз.
  5. Последовательность этих действий продолжается вплоть до полного снятия питающего напряжения.

При исследовании алгоритмов срабатывания реле времени и особенностей его применения потребуется ознакомиться с одной из важнейших характеристик прибора, представленной в виде функциональной диаграммы.

Диаграммы срабатывания

Диаграммы работы реле времени

Под этой характеристикой понимаются графические эпюры, описывающие состояние реле времени в различные моменты времени. При знакомстве с ними весь процесс коммутаций представляется в наглядном виде.

Особенно четко различим на диаграммах циклический характер процессов, наблюдаемых при работе устройств по сложному алгоритму. Указанные на них промежутки времени, как правило, задаются самим пользователем. С другой стороны, известны образцы устройств, в которых моменты отключения и подключения нагрузки корректировке не подлежит. Как фиксированный параметр, они обычно указываются в паспорте изделия. Чаще всего – это времязадающие приборы специального назначения, устанавливаемые в защитных цепях промышленных установок.

Обозначения контактов на схемах

Графическое обозначение контактов

При выборе реле времени важно научиться разбираться не только в функциональных диаграммах срабатывания, но и в схеме расположения его рабочих контактов. Среди них выделяются следующие виды контактных групп:

  • одна из них в нерабочем положении всегда разомкнута;
  • другая группа контактов в нормальных условиях находится в замкнутом состоянии;
  • третья разновидность имеет нейтральное положение.

Для понимания характера срабатывания реле на схемах они обозначаются специальными значками в виде полуовалов, отрезков прямых линий и усеченных параллелей.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
