Ремонт однорычажного смесителя: устройство и ремонт своими руками

Ремонт смесителя: порядок действий

Алгоритм действий следующий:

с помощью отвертки можно снять декоративную заглушку и отвинтить винт, который фиксирует рычаг управления;
рычаг необходимо снимать очень аккуратно, поскольку для некоторых моделей придется приложить небольшое усилие;
теперь можно увидеть купол крана и пластиковый эксцентрик. Под ним и располагается картридж. Только такой декоративный колпак иногда приходится отвинчивать. Лучше это делать руками, поскольку его производят из пластика или тонкого металла;

остается только вынуть шар и убедиться в том, что он не треснул. Чтобы добраться до керамического картриджа, придется снять фиксирующую гайку. Для этого понадобится шведский разводной ключ. В случае обнаружения поломки картриджа придется покупать новый

Здесь очень важно не ошибиться с выбором, в противном случае замена просто не удастся из-за разных форм и размеров, так как каждый производитель вносит свои небольшие изменения;

чаще всего приходится иметь дело с уплотнителями. Они продаются как поштучно, так и в наборе

Главное правило состоит в том, чтобы диаметр прокладки был немного больше диаметра гнезда. Очень важно будет аккуратно производить затяжку гаек, поскольку перекос приведет к преждевременному износу и просачиванию воды. Пружинки, которые удерживают шаровой клапан, тоже лучше заменить на новые. Старые обычно не такие упругие;
если протечка воды происходит непосредственно под изливом, то его необходимо будет снять и заменить старые уплотнительные кольца на новые;
резиновые седла тоже могут часто засоряться. Их необходимо тщательно протереть ветошью. Можно даже немного смыть грязь небольшим напором воды;
после чистки и замены уплотнителей, которые будет неплохо смазать сантехнической смазкой, останется только тщательно очистить посадочное гнездо от ржавчины и мелкого мусора, так же, как и переливные отверстия. Установка нового картриджа осуществляется в обратной последовательности.

Впрочем, ремонт однорычажного смесителя своими руками на этом может быть не закончен. Необходимо убедиться в том, что причиной сбоя не послужил еще какой-нибудь фактор.

Шаровый кран самый популярный вариант

Наиболее распространенной на сегодняшний день конструкцией смесителя можно смело назвать шаровый кран. Он представляет собой механизм с одной поворотной ручкой. При движении ручки вверх-вниз регулируется напор воды, вправо-влево – ее температура. Популярность такого устройства объясняется не только простотой и удобством его эксплуатации, но и повышенной надежностью.

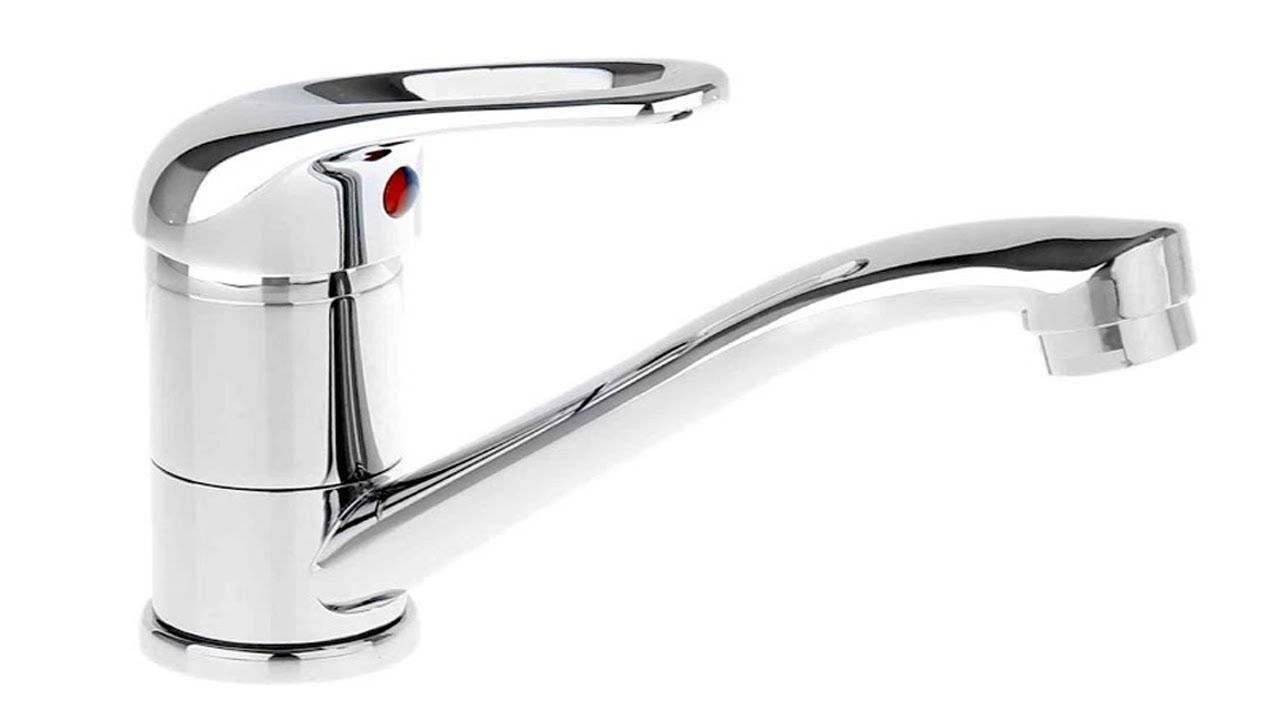

Устройство однорычажного смесителя

Для того, чтобы ответить на вопрос «как отремонтировать шаровый смеситель», нужно понимать, как работает система. Вот так шаровый кран выглядит в разрезе.

Делается это по следующему алгоритму:

• Перекрываем и сливаем воду;
• Демонтируем смеситель;
• Поддеваем ножом или отверткой декоративную заглушку и снимаем ее;
• Выкручиваем винт;
• Снимаем рычаг;
• Вынимаем картридж и устанавливаем на его место новый;
• Производим сборку.

Вот и все. Теперь ваш смеситель точно будет работать как новый.

Засор в аэраторе

Когда вода в ванной течет тоненькой струйкой, а в кухне бьет мощным потоком, говорить о вине водоканала не приходится. Так, как починить смеситель в ванной, если упало давление воды? Самой частой и легко устраняемой причиной такой неполадки является засор аэратора.

Проверить, ваш ли это случай, очень просто. Отвинтите аэратор и откройте кран. Если напор воды нормализовался – виновник найден. Очень ржавый аэратор лучше заменить, а просто засорившийся достаточно промыть, направляю струю воды на внешнюю его поверхность. Теперь устанавливаем деталь на место и все готово.

Засор в водопроводной трубе или шланге

Если простые манипуляции с аэратором не возымели действия, скорее всего, засорилась труба или шланг. Довольно часто в домах со старыми металлическими трубами, отпавшая от их внутренней поверхности ржавчина перекрывает сечение, что и приводит к падению давления в смесителе. Справится с проблемой поможет прочистка труб, но лучше все же заменить их на пластиковые. Внутренняя поверхность современных труб из полимеров очень гладкая и не подвержена коррозии, а значит, не «зарастает».

Если же возможности заменить трубопровод пока нет, вооружитесь тонким тросом-«змейкой», отсоедините трубу с двух сторон и принимайтесь за прочистку.

Неполадки с переключателем «душ-ванна»

Теперь переходим к ответу на вопрос, как отремонтировать смеситель в ванной, если подача воды в душ прекращается сама собой. Рычаг-переключатель самопроизвольно опускается, и вода течет только через кран.

Причиной такой неисправности может стать износ прокладок золотника. Если испорчена только верхняя прокладка, снимать смеситель не придется. Поскольку «на глаз» определить это невозможно, для начала стоит заменить именно ее, а уж потом делать выводы:

• Отвинчиваем накидную гайку шланга и снимаем его;
• Тонким крючком или шилом поддеваем прокладку;
• Новую прокладку смачиваем водой и устанавливаем на место;
• Собираем смеситель.

Если таким образом поломку устранить не удалось, придется менять нижнюю прокладку:

• • Перекрываем воду;
  • Снимаем гибкий шланг, открутив накидную гайку;
  • Снимаем излив и переходник;
  • Снимаем переключатель и извлекаем эксцентрик;
  • Вынимаем золотник;

Тонкой отверткой или крючком снимаем нижнюю прокладку (верхняя у нас уже заменена);

Если верхняя прокладка золотника уже была заменена, делать это повторно не нужно

• Новую прокладку надеваем, смачиваем водой и устанавливаем золотник обратно;
• Собираем смеситель.

На кухне смеситель эксплуатируется гораздо активнее, чем в ванной комнате, поэтому из строя выходит значительно чаще. В редких случаях единственное решение возникшей проблемы – покупка нового прибора и приглашение слесаря-сантехника, в остальных можно справиться самостоятельно. Решив выполнить ремонт смесителя на кухне своими руками, вы сэкономите на услугах специалиста и получите немаловажный опыт. Необходимо лишь вооружиться теорией и инструментами.

• Течь из-под гайки в месте излива воды, из-под ручки (рычага) или вентилей смесителя в рабочем состоянии.
• Нарушено правильное движение рычага или вентилей (заедают, прокручивают, не фиксируются в нужном положении и др.).
• При нормальном давлении воды в системе струя недостаточно мощная.
• Вода капает из закрытого крана.

Больше всего вопросов вызывает проблема течи крана. И здесь нужно знать «врага» не только в лицо, но и изнутри. Речь идет об устройстве смесителей.

Смеситель – устранение возникших неисправностей

Если после основного ремонта обнаруживаются другие неполадки, которые так или иначе связаны со смесителем, то их необходимо сразу устранить. Признаки неполадок:

Ремонт однорычажного смесителя

• засор в аэраторе легко выявить по разному напору воды в кухне или ванной. Потребуется его открутить и хорошо промыть. Если аэратор сильно заржавел, то следует произвести замену;
• сильный шум после открытия воды может появиться из-за неплотного прилегания резиновых прокладок. В случае необходимости придется вновь произвести разборку и обрезку резины. Исчезновению шума может помочь установка фильтров;
• уменьшение напора воды случается по причине засора в самой водопроводной трубе или шланге. В этом случае ее придется хорошо прочистить или заменить на новую полипропиленовую;
• частые неполадки могут возникать со смесителем в ванной. Если шланг душа тоже вдруг протекает, то это легко исправить, поменяв прокладку. Однако самопроизвольное опускание рычага управления, которое приводит к прекращению подачи воды через душ, говорит о том, что, скорее всего, дело в прокладке золотника. При замене верхней прокладки не придется даже снимать смеситель. Необходимо только открутить гайку и снять шланг. Останется только произвести замену и вновь все поставить на место;
• для замены нижней прокладки придется вновь перекрывать воду. Надо снять не только шланг, но и переходник вместе с изливом. Затем надо вытащить переключатель и эксцентрик, и лишь потом золотник. Останется только поменять прокладку и вновь собрать смеситель.

В случае необходимости запасные кольца можно сделать из твердой резины толщиной 3-4 мм.

Поэтому, прежде чем самому , надо перекрыть воду, разобрать это устройство и убедиться, в каком состоянии находится картридж или шаровой клапан.

Эти детали ремонту не подлежат, поэтому стоит сразу приобрести новые. Главное, это не ошибиться с размерами керамического картриджа. Поэтому лучше взять с собой в магазин старый, чтобы не произошло досадной ошибки.

Простота конструкции крана обеспечивает простоту ремонта. Он занимает минимум времени и не требует особых навыков и знаний. Все же торопиться во время работы не следует

Здесь важно делать все по плану и аккуратно. В результате смеситель прослужит еще долгое время без ремонта

Устранение общих неисправностей

Натекает лужа под раковиной – первым делом нужно осмотреть излив. Если он полностью сухой, то проблема кроется в нарушении герметичности подводки воды. Придется залезать под раковину и искать место утечки. Чтобы проще было это сделать, нужно насухо протереть патрубки тряпочкой, и потом посмотреть, где сочится вода. Чаще всего проблема устраняется поджатием гайки.

Если подтягивание гайки не помогает, следует перекрыть воду, снять патрубок, осмотреть его, осмотреть резьбу на самом патрубке и внутреннюю резьбу на смесителе

Если повреждена резьба на патрубке, деталь нужно заменить. При поврежденной внутренней резьбе в корпусе смесителя проблема становится намного серьезнее. Можно попытаться устранить течь, обмотав резьбу патрубка уплотнительной лентой или паклей с герметиком, но это временное решение, скорее всего, придется смеситель менять целиком.

Капает из излива, хотя рычаг полностью перекрыт – причина может заключаться в повреждении запорного механизма, т.к. истирание уплотнительных деталей практически не влияет на работу однорычажных устройств. Если есть трещины в корпусе, смеситель нужно поменять – починить его не получится.

Лужица воды на раковине возле основания корпуса смесителя. Причина – трещина в корпусе или износ прокладки в поворотной части излива.

С прокладками однорычажного смесителя разобрались. Осталось собрать прибор и установить на рабочее место:

О том, что делать, если течет кран, подробно описано в предложенной нами статье.

Разновидности и особенности устройства однорычажных кранов

Перед тем как приступать к разборке смесителя, нужно разобраться с принципом его устройства и разновидностями популярных кранов однорычажного типа. По своей конструкции такой сантехнический прибор напоминает кран с одной ручкой для регулировки горячей и холодной воды, закреплённой винтом под декоративной накладкой. Благодаря такому строению у домовладельца не должно возникнуть проблем с разборкой такого устройства. Однако нужно различать разные виды смесителей, так как от этого будет, зависеть последовательность их разборки:

• кран с шаровым механизмом;
• кран с картриджем в качестве смесителя.

Основной элемент, на котором основан принцип работы шарового смесителя – это небольшой шарик, изготовленный из металла, который помещён в корпус крана. В шарике предусмотрено три отверстия, которые предназначаются для обеспечения горячего, холодного и смешанного водоснабжения. Благодаря такому устройству кран получил название шарового смесителя.

Металлический шар находится в постоянном контакте с резиновыми прокладками, предотвращающими самопроизвольное прохождение воды. В действие такое устройство приводится посредством регулировочного штока. При этом для изменения напора водного потока меняется положение отверстий на шаре. При увеличении площади соприкосновения отверстий с резиновыми уплотнителями уменьшается уровень потока, подаваемой воды и наоборот. Такие краны очень редко ломаются благодаря продуманной до мелочей конструкции и поэтому редко подлежат разборке.

Картриджевый кран, как видно из его названия, для смешивания воды оснащается особым картриджем в основу которого входит керамическая пластина. В нижней части диска предусмотрено 3 отверстия, соответственно для горячей, холодной и смешанной воды. В свою очередь, верхняя пластина выступает в роли самого смесителя.

Суть работы такой системы заключается в том, что при изменении местоположения джойстика отверстие в зависимости от того, какую воду нужно подавать горячую или холодную совмещается со смесительной камерой верхней пластины. Плавное движение рычажного механизма достигается благодаря специальной смазке на силиконовой основе. Производителями рычажных кранов рекомендуется снабжать систему водопровода фильтрами, что позволит избежать попадания мусора в картридж и как следствие увеличивает эксплуатационный ресурс смесителя.

Конструкция

Смеситель для ванны однорычажного типа конструктивно отличается от двухвентильного. Он имеет всего одну ручку-рычаг, с помощью которой регулируется температура и мощность напора воды в кране. Этот вид смесителей также известен как «однорукий бандит», шаровой, шарнирный, джойстиковый. Он выполняет три основные функции: смешивание воды оптимальной температуры, формирование струи и изменение ее мощности. Механизм его действия достаточно прост:

• Поворачивая ручку в горизонтальном направлении можно изменять температуру воды от холодной до горячей.

• Поднимая или опуская рычаг в вертикальном направлении можно регулировать мощность потока. Чем выше положение ручки, тем мощнее струя.

Однорычажный смеситель: устройство и ремонт

Что такое смеситель в общем, никому говорить не нужно, каждый точно знает, что это устройство, при помощи которого холодная вода смешивается с горячей и подается для разнообразных нужд на кухне или в ванной. За свою историю, человечество пережило множество типов и видов, а также моделей смесителей. На сегодняшний день наиболее популярными и востребованными считаются смесители с единственным рычагом-регулятором, которым можно настроить нужный напор и необходимую температуру воды.

Интересно

Спрашивая в магазине подобные устройства, или собираясь произвести ремонт однорычажного смесителя для кухни своими руками, можно обнаружить, что у них есть и иные названия. Такое сантехническое оборудование может также называться монокомандным, а в быту многие люди вообще окрестили его джойстиком. Своей популярностью такие джойстики обязаны надежности и длительному сроку работы, так как внутренние их детали практически не истираются друг о друга, они выполнены из металла и керамики, а резиновые прокладки, что там есть, легко заменимы.

Конструкция и принцип работы

Однорычажное устройство состоит из нескольких, скрепленных между собой частей. Для того, чтобы разобраться, как отремонтировать кран смесителя с одной ручкой, придется немного подробнее ознакомиться с его конструкцией.

• Регулятор (ручка, рычаг) напора и температуры воды.
• Гайка или шайба для фиксирования основного штока.
• Картридж, либо специальный шарообразный клапан с отверстиями и пазами, обеспечивающий смешение потоков воды.
• Резиновые прокладки (седла), предотвращающие протечки.
• Трубка крана с резьбой на одной стороне и с прикрученным фильтром-аэратором (сеточка), на другой.
• Разные манжеты и шайбы для прикручивания к раковине или мойке и юстировочное кольцо, для удержания конструкции в сборе.

Принцип работы таких смесителей довольно прост и понятен, если разобраться. О том, как работает, а также, как именно разобрать однорычажный смеситель уже имеется статья на нашем сайте. В двух словах, вода попадает в картридж по двум отверстиям, после чего изливается, уже смешанная между собой. Перемещая при помощи рычажка внутренний элемент (шарик или картридж), можно выбрать разные положения отверстий и пазов, отвечающие за подачу более холодной или горячей воды.

Частые причины поломок

Бывает так, что смесители выходят из строя, тогда без ремонта никак не обойтись. Проще всего обратиться к настоящему профессионалу-сантехнику, который лишь взглянув на проблему, чаще всего уже может поставить «диагноз», назвать причину поломки и методы ее купирования. Но доступны подобные услуги не всем и не всегда. Причем несмотря на разнообразные конструкции, причины, в основной своей массе, одни и те же. Потому есть смысл попробовать разобраться самому, как починить смеситель с одной ручкой и сэкономить свои деньги.

• Картриджная система считается более надежной, потому, что изготовлен этот элемент из керамики или специального полимера, который очень редко выходит из строя, да и то из-за заводского брака. Однако она более дорогостоящая и имеет свойство забиваться твердыми частицами, к примеру, песком, глиной или ржавчиной из водопровода.
• Шариковый механизм обойдется дешевле, но изготовлен из металла, потому поддается некоторым коррозийным явлениям, окисляется, а благодаря свой форме, может накапливать на поверхности известковый налет, который придется регулярно чистить.
• Седла шара или картриджа, представляющие собой резиновые прокладки, тоже могут выйти из строя из-за твердых примесей в воде или растворенных в ней веществ. Тогда прокладки могут деформироваться и даже затвердеть, что обязательно приведет к выходу всего смесителя из строя.
• Перетянутые гайки и шайбы тоже могут привести к поломке, смеситель может заедать или вовсе заклинить. Но и разболтанные скрутки тоже ничего хорошего не приносят, так как и они пагубно влияют на работоспособность и долговечность системы.
• Трещины, сколы или заводской брак на корпусе смесителя обычно приводит к протечкам, это достаточно популярная поломка, о которой ни в коем случае нельзя забывать, а то немудрено и соседей затопить.

Но самой главной, основной причиной поломок всех видов смесителей, как однорычажных, так и иных, является жесткая вода, что имеется в нашем водопроводе. Со временем разные вещества оседают на прокладках и внутренних поверхностях, «прикипают» на гайках, винтах и шайбах, не позволяя им правильно функционировать. Для купирования такой проблемы, лучше всего установить на вводе в квартиру или в дом специальный фильтр, поверхностной, а еще лучше, глубокой очистки и регулярно менять его наполнитель. Тогда не придется постоянно чинить разнообразные неисправности однорычажного смесителя.

Как разобрать одрорычажный прибор?

Для осуществления ремонта моделей с одним запорным механизмом необходимо, в первую очередь, разобрать конструкцию, чтобы достать испорченный элемент. Он заменяется аналогичной новой деталью. Ремонт рычажного смесителя осуществляется достаточно легко, однако нужно действовать очень аккуратно.

Разборка дискового изделия

Чтобы осуществить демонтаж аксессуара потребуются набор следующих инструментов – отвертка и ключ-шестигранник.

Применяется такой алгоритм действий:

• Прежде всего необходимо перекрыть трубы с горячей/холодной водой.
• Следует освободиться от заглушки, которая снимается при помощи отвертки.
• Шестигранным ключом выкручивается винтовая деталь, соединяющая рычаг со штоком, где осуществляется регуляция воды.
• Сделав это, можно вручную убрать рычаг крана. После чего необходимо открутить керамическую гайку, а также зажимную гайку, которой крепится верхняя пластина.

Благодаря этому открывается доступ к диску смесителя. Его можно достать, а в образовавшееся пространство вставить новый картридж, при этом нужно следить за правильным положением отверстий на этой детали.

После чего все операции проводятся в обратном порядке. Собрав кран и завершив манипуляции можно включить включить воду, чтобы проверить правильность сборки.

Отправляясь в магазин за новым картриджем, желательно захватить вышедший из строя диск. Модели могут различаться по диаметру имеющихся отверстий и фиксаторам, которые находятся на нижнем крае изделий. Лучше отдать предпочтение картриджам с силиконовой прокладкой, поскольку они лучше сопротивляются воздействию воды

Разборка шарового смесителя

Подобный процесс в выполняется аналогично вышеописанному, но имеются и некоторые нюансы. Прежде всего, нужно также перекрыть воду. После этого, действуя отверткой снимается декоративная заглушка, откручивается фиксирующий винт и убирается гайка, которая удерживает механизм крана в корректном положении.

Стоит иметь в виду, что при серьезной поломке шарового аксессуара придется менять весь смеситель. Ремонт шарового устройства возможен лишь в том случае, если неполадки вызваны истершейся резиновой прокладкой или засорением крана абразивными материалами.

В некоторых моделях смесителя ручка достаточно плотно прилегает в регулирующему штоку. Чтобы освободить деталь, рекомендуется аккуратно поддеть ее концом отвертки

Постоянно капающая из крана вода обычно свидетельствует о проблемах с прокладкой.

Для решения  вопроса нужно осуществить следующие шаги:

Как описано выше, выкручивается винт, снимается рычаг.
Соединение достается из резьбы, после чего винт откручивается отверткой

Если на нем обнаруживается налет, его необходимо осторожно удалить мягкой тряпкой.
Из конструкции извлекается шар, после чего аккуратно убираются истершиеся прокладки, которые заменяются новыми деталями.
По завершению процесса шарик вновь ставится на место, а уплотнители прикрепляются при помощи пластмассовой гайки.
Вновь ставится рычаг, а затем завинчивается винт, фиксирующий эту деталь.. После выполнения этих операций производится проверка крана

После выполнения этих операций производится проверка крана.

О проблемах с засорением шарового смесителя свидетельствует тонкая струйка воды даже при максимальном напоре крана.

В этом случае нужно действовать по следующей инструкции:

• открутить гайку из излива смесителя;
• вытащить сетку и тщательно промыть ее водой;
• вставить деталь обратно, после чего заново прикрутить гайку.

Если описанные выше манипуляции не помогли решить проблему, необходимо заменить устройство и поставить новый смеситель на кухне или в ванной комнате.

При раскрутке и затягивании фиксирующих гаек требуется соблюдать особую осторожность. Приложив излишние усилия, можно легко повредить элементы

Перечень необходимых инструментов

Смесители довольно простые устройства, для выполнения ремонтных работ требуется минимальный набор инструментов, он должен бы в каждом доме.

1. Разводной гаечный ключ. С ним не очень удобно работать, зато он один может заменить несколько рожковых. Неопытный слесарь на глаз не в состоянии определить размер гайки, для ее откручивания придется перепробовать несколько рожковых ключей. Еще одна проблема – в реализации есть смесители с гайками отечественных и международных стандартов, а они неодинаковы. К примеру, по нашим стандартам нет гаек на 15 мм, 18 мм, 20 мм, а по международным нет гаек на 14 мм, 17 мм, 19 мм. Разница между ними всего один миллиметр, раз они выдерживают похожие нагрузки, то и устанавливаются в одинаковых местах. Разводной ключ откручивает любые, нет надобности покупать два набора ключей и постоянно пробовать по несколько штук на одну гайку.

2. Шестигранные ключи. Такие болтики устанавливаются и на отечественных, и на импортных смесителях. Размеры шестигранника в пределах 2–4 мм, желательно иметь набор — он небольшой и стоит немного. Если у вас его нет, то настоятельно советуем приобрести. Такие ключи теперь используются для разборки многих бытовых приборов.

3. Отвертки. Надо иметь плоские и под звездочку, размеры средние.

4. Пассатижи. Это по-настоящему универсальный инструмент, используется для выполнения различных операций.

5. Переносной фонарик. Смесители устанавливаются на мойках, большая часть креплений располагается в нижней части тумбочки. Здесь всегда недостаточное освещение, работать в таких условиях очень сложно. Фонарик позволяет без проблем находить мелкие метизы в удаленных местах под мойкой.

Бесконтактные краны и смесители

Краны с сенсорным управлением все чаще устанавливают в санузлах крупных учреждений. Устройство оборудовано фотоэлементом, который срабатывает, когда к крану просто подносят руки. Как только посетитель убирает руки, фотоэлемент отключает поток воды. Это очень гигиеничное и экономное решение, поскольку посетители не контактируют с устройством, а вода перекрывается, как только в ней отпадает потребность.

Бесконтактные или сенсорные водопроводные краны позволяют существенно экономить расход воды. Они особенно популярны в учреждениях с большим количеством посетителей

Для регулирования температуры и напора воды обычно используется специальный шток, расположенный на корпусе крана. Существует и вариант, когда исходная температура задается на пульте управления водонагревателя или с помощью термодатчика в корпусе устройства. В этом случае смеситель комплектуется блоком электронного управления.
