Инструкция по ремонту и обслуживанию систем отопления

Консервация тепловых установок

Консервация тепловых энергоустановок в целях предотвращения коррозии металла проводится как при режимных остановках (вывод в резерв на определенный и неопределенный сроки, вывод в текущий и капитальный ремонт, аварийный останов), так и при остановах в продолжительный резерв или ремонт (реконструкцию) на срок не менее шести месяцев.

В каждой организации на основании действующих нормативно-технических документов разрабатываются и утверждаются техническое решение и технологическая схема по проведению консервации, определяющие способы консервации при различных видах остановов и продолжительности простоя, на основании которых составляются и утверждаются инструкции по консервации и расконсервации и мерам безопасности при проведении этих работ.

Консервация тепловых энергоустановок — комплекс мероприятий по обеспечению определенного технической документацией срока хранения или временного бездействия тепловых энергоустановок и сетей (оборудования, запасных частей, материалов и др.) путем предохранения от коррозии, механических и других воздействий человека и внешней среды.

При техническом обслуживании в обязательном порядке проводятся операции контрольного характера — осмотр, контроль за соблюдением эксплуатационных инструкций, испытания и оценки технического состояния и некоторые технологические операции восстановительного характера (регулирование и наладка, очистка и смазка, замена вышедших из строя деталей без значительной разборки, устранение мелких дефектов). Важным эксплуатационным требованием является система периодических обходов и осмотров рабочих мест, в том числе и в ночное время, с записью результатов обхода в оперативном журнале. Цели таких проверок, порядок и организацию их определяет руководитель организации.

В эксплуатационных теплоэнергетических предприятиях необходимо организовать постоянный и периодический инструментальный контроль технического состояния тепловых энергоустановок (периодические осмотры, технические освидетельствования).

Техническое состояние в процессе эксплуатации постоянно контролируется эксплуатационным персоналом. Объем и порядок контроля устанавливаются местными должностными и эксплуатационными инструкциями, результаты осмотров оформляются в журнале обходов и осмотров или оперативном журнале.

Периодический инструментальный контроль проводится комиссией с целью: оценки технического состояния оборудования; установления сроков и условий их эксплуатации и определения мер, необходимых для обеспечения расчетного ресурса тепловой энергоустановки; выявления потерь ТЭР; составления тепловых балансов.

Источник

Работы, производимые перед запуском

Профилактический осмотр и обслуживание систем отопления и водоснабжения производится каждый год примерно в одно время, а именно осенью. Это время, когда идет подготовка оборудования к новому отопительному сезону. Если даже система запущена, все равно можно провести аварийную остановку. Обслуживание оборудования и правильный запуск не отнимает большого количества времени.

Перед тем как приступить к ремонтным работам, необходимо произвести слив воды, а по окончании заполнить новой и после спуска воздуха с системы, приступить к эксплуатации

Особое внимание стоит обратить на качество заливаемой жидкости. Вода должна быть очищена и не содержать твердых примесей

Можно ли ставить полипропиленовые трубы на центральное отопление?

Особенности ремонта оборудования

Ремонт отопительного оборудования требует ответственного подхода.

Починка газового котла

Газовый котёл представляет собой главный и наиболее сложный элемент во всей отопительной системе частного дома. Автоматизация этого оборудования идёт такими темпами, что даже специалисты не успевают отслеживать все нововведения. Тем не менее первичную диагностику и устранение мелких неисправностей, реально выполнить своими руками.

Фото 2. Процесс ремонта газового отопительного котла. Работы должны выполняться только квалифицированным специалистом.

Большая часть неполадок котлов, которые возможно устранить самостоятельно, описана в паспорте оборудования.

Поломки котла, которые ремонтируются самостоятельно:

• Сбои в работе котла вызванные перепадами напряжения в электрической сети. Для устранения котёл подключить через стабилизатор или источник бесперебойного питания.
• Давление упало, котёл остановился и не включается. Поднятие давления в системе до нормы происходит путём открывания краника подачи воды.
• Выключение котла из-за перегрева. Теплообменник засорился снаружи. Поможет полное обесточивание отопительного прибора и очистка теплообменника с помощью щёточки и пылесоса.

Важно! Чистку деталей внутри котла лучше доверить профессионалам!

• АГВ выключается после 2—3 минут работы и не включается до полного остывания. Засорился дымоход. Рекомендуется прочистить вентиляционный канал.
• Из газовой колонки подтекает вода. Для решения проблемы осматриваются все патрубки и хомуты внутри котла, и устраняется течь.

Внимание! Важно помнить о том, что неисправное газовое оборудование представляет потенциальную опасность. Поэтому главное — своевременное обращение к специалистам и устранение возникших проблем

Исправление насосного оборудования

В домашних системах отопления используются циркуляционные насосы. Эти устройства делятся на два типа: моноблочные и разборные.

Если используется модель, состоящая из отдельных блоков, то иногда её возможно починить своими руками.

Неисправности насосного оборудования, которые возможно устранить самостоятельно:

• Насос гудит, крыльчатка не вращается. Желательно разобрать насос, провернуть ротор и по возможности произвести очистку доступных деталей от окислений. Иногда причина такой неполадки кроется в постороннем предмете, попавшем внутрь.
• Насос не гудит, ничего не вращается. Рекомендуется поискать предохранитель. Если его нет, то пора менять насос.
• Насос сильно шумит при включении. В трубах находится большое количество воздуха. Для устранения неполадок открывают кран подпитки водой и спускают воздух из котла.
• Насос останавливается через несколько минут после запуска, не выдаёт достаточного давления. На крышке насоса образовалась накипь или другие помехи, мешающие нормальной работе. Решение проблемы — снять и прочистить крышку.

Замена труб

Ремонтные работы по замене труб выполняются в процессе капитального переоборудования системы отопления. Устанавливая новые трубы, соблюдаются правила:

• Перед началом работ желательно отключить воду в доме.
• Воду из системы отопления сливают полностью перед демонтажем старого оборудования.
• Предусматривают краны для каждой батареи. Необходимую фурнитуру рассчитывают и подготавливают заранее.
• Трубы размещают на некотором удалении от пола и стен, чтобы работать с ними было удобно.

Фото 3. Монтаж труб отопления из полипропилена. Для разметки используется специальный лазер.

Требования к устройству системы отопления

К устройству систем водяного отопления, независимо от конфигурации, существует ряд общих требований:

1. Отдельные элементы системы (радиаторы, теплогенераторы, насосы, расширительные баки, прочие узлы) должны оснащаться отключающей или регулирующей арматурой – в зависимости от функционального назначения и режима работы;
2. Приборы отопления следует размещать в зонах наибольших тепловых потерь, при этом к ним должен быть обеспечен свободный доступ для очистки, отключения и снятия устройства;
3. В системах с горизонтальной ориентацией трубопроводов должен соблюдаться нормативный уклон не менее 2% (2 см на 1 погонный метр коммуникаций) для обеспечения свободного слива теплоносителя и препятствования образованию воздушных пробок;
4. Наружные участки трубопроводов отопления должны качественно изолироваться для избежания тепловых потерь или размораживания;
5. Подбор конструкции и установку экранов следует производить с учетом минимального их воздействия на теплоотдачу приборов отопления;
6. Системы отопления должны оборудоваться кранами для слива теплоносителя и устройствами (ручными или автоматическими) для удаления скопившегося воздуха;
7. Автономные системы должны оснащаться обязательными элементами – группами безопасности и расширительными баками;
8. В случае сезонного использования комплекса обогрева в качестве теплоносителя рекомендуется использовать незамерзающие жидкости – антифризы.

Тепловая изоляция труб отопления на чердаке

Требования к квартирному участку централизованного отопления несколько проще. Рекомендуется оснащать радиаторы запорно-регулирующей арматурой, приспособлениями для удаления воздуха. Независимо от конфигурации общедомовой системы отопления должно соблюдаться одно требование – в результате регулировки отдельных радиаторов не должно ограничиваться теплоснабжение смежных квартир.

Этапы ремонта систем отопления

Приступая к ремонту системы отопления, нужно иметь четкий, продуманный и технически обоснованный план.

Само мероприятие состоит из таких этапов:

1. Перекрытие подачи и слитие воды из системы.
2. Проверка состояния контура путем внешнего осмотра приборов, коммуникаций и стыков.
3. Демонтаж радиаторов и устаревших труб.
4. Ремонт электрокотла.
5. Проведение расчетов и закупка новых материалов.
6. Нанесение разметки.
7. Установка новых батарей.
8. Монтаж новой обвязки, подключение и замыкание контура.

В заключение проверяется работоспособность системы. Делается это самостоятельно или с привлечением специалистов.

Обслуживающие организации

В многоквартирных домах обязанность по обслуживанию системы отопления ложится на плечи управляющей компании. Последняя имеет право:

• выполнять все работы силами своих сотрудников;
• привлечь подрядчиков.

Заключение договора на ТО системы

Для выполнения работ по техническому обслуживанию системы отопления нужно заключить специальный договор. В этом документе указываются следующие данные:

• перечень предоставляемых услуг, их отдельные компоненты и характеристики;
• сроки выполнения работ;
• стоимость услуг;
• права и обязанности сторон;
• ответственность за нарушение положений соглашения.

Договор можно заключить один раз или периодически переподписывать. Этот документ является гарантией того, что система отопления будет работать качественно.

Проблемы и решения

Аварийный ремонт

Давайте рассмотрим наиболее частые проблемы, с которыми сталкиваются аварийные бригады слесарей, и их типичные решения.

Нет отопления по стояку. Работа начинается с проверки состояния вентилей и сбросов: часто причиной являются несогласованные ремонтные работы, проводимые жильцами и наемными рабочими. Если они в рабочем положении — стояки перегоняются на сброс в обоих направлениях для локализации проблемы.

Причиной часто оказывается кусочек шлака в изгибе трубы или запавший клапан винтового вентиля. Наконец, если вода свободно проходит через стояк — предстоит просто подняться на верхний этаж и стравить там воздух.

• Свищ в трубе отопления. Если угрозы полного разрушения стояка или подводки нет — аварийная бригада просто накладывает бандаж, устраняя течь. Сварочные работы выполняются бригадой текущего ремонта.
• Течь контргайки перед радиатором. При сброшенном стояке резьба перематывается. Если она разрушена коррозией — выполняется замена сгона на подводке с помощью сварки или ручной нарезки резьбы.
• Сильная течь между секциями батарей отопления. Ее причиной может быть только лопнувший ниппель. После сброса стояков радиатор демонтируется и перебирается.
• Не закрывается после промывки радиатора промывочный кран. Стояк сбрасывается, после чего на кране меняется прокладка.
• Разморожено подъездное отопление, в подъезд поступает горячая вода. После отключения стояка поврежденные секции демонтируются, оставшаяся часть радиатора запускается. При необходимости аварийная служба выполняет сварочные работы по восстановлению подводок, регистров и т.д.

Текущий ремонт

Теперь рассмотрим ремонт отопительных систем, который выполняется работниками жилищно-коммунальных служб в рамках подготовки к отопительному сезону.

Ремонт вентилей в большинстве случаев включает простую замену прокладки, которую при минимуме навыков даже новичок легко может выполнить своими руками; а вот ревизия и ремонт задвижек куда сложнее.

При необходимости выполняется замена распорного клина между щечками или его наваривание, притирка зеркал в корпусе и на щечках, восстановление штока, замена прижимного кольца на сальнике и многие другие работы. Цена новой задвижки достаточно велика, чтобы затраты времени окупались.

Капремонт

Существует определенный порядок заключения договоров на капитальный ремонт отопления:

Составляется дефектная ведомость на предстоящий капремонт с ориентировочным перечнем работ и материалов;

• Объявляется тендер на поставку оборудования и (или) собственно выполнение ремонта. В нем может участвовать любое муниципальное или частное предприятие, у которого в перечне предлагаемых услуг при регистрации был указан «ремонт отопительной системы» (код ОКДП 453).
• С выигравшей тендер организаций заключается договор, включающий полный перечень предоставляемых услуг, порядок расчета и контроля, гарантии и ответственность сторон и еще десяток очень, без сомнения, важных пунктов.
• Затем несколько недель или месяцев работы могут, в зависимости от результата, закончиться обоюдной удовлетворенностью сторон или скандалами и судебным разбирательством.

Однако на практике договор зачастую заключается между обслуживающей организацией и ее  собственными бригадами аварийного или текущего ремонта, которые выполняет ремонтные работы во время отпусков и выходных. Практику можно только одобрить: у исполнителя есть очень веский стимул делать свою работу хорошо, поскольку решать проблемы некачественного исполнения придется им же.

Какие работы могут выполняться в рамках капремонта? Их список невелик:

• Полная или частичная замена стояков и подводок отопления.
• Полная или выборочная замена отопительных приборов.
• Замена элеваторного узла целиком или запорной арматуры в нем.
• Полная или частичная замена розливов отопления.

Разумеется, все работы выполняются летом, вне отопительного сезона.

Перед началом сезона

Перед началом сезона необходима регуляция системы по определённому алгоритму. Сначала открываются задвижки на вводе отопительной системы. Затем в трубопроводы подаётся вода из теплосети – это происходит со всем оборудованием, предназначенным для отопления.

Когда вода внутри труб, специалисты изучают магистрали на предмет нагрева нижних участков стояков. Если какой-либо из элементов системы сильно нагревается, то краны прикрываются. Основная задача мероприятий – создать одинаковые температурные условия для всех стояков, действующих в рамках конкретной системы.

Вслед за стояками равномерный нагрев необходимо обеспечить для отопительного оборудования на каждом этаже дома. Как в предыдущем случае, краны на сильно греющихся участках прикрываются. Нужную температуру контролируют по центральному участку секции устройства, которая дальше всего находится от стояка.

При запуске системы после долгого простоя для балансировки ей может понадобиться от пары дней до недели.

Оборудование и материалы для работы своими руками

Приняв решение отремонтировать отопление своими руками, нужно правильно и грамотно подготовиться к этому мероприятию.

Для работы потребуются такие инструменты:

• болгарка, перфоратор, паяльник для пластиковых труб, шуруповерт, сварочный аппарат;
• рулетка, угольник, уровень;
• сантехнические клещи, разводной газовый ключ, керн;
• приспособления для нарезки внутренней и внешней резьбы;
• молоток;
• трос с ершиком;
• стремянка;
• маркер.

Инструменты подбираются в зависимости от объема предполагаемых работ

Список может быть больше или меньше в зависимости от вида и объема предстоящего ремонта. Для защиты кожи, органов зрения и дыхания рекомендуется пользоваться очками, перчатками и марлевой повязкой.

Список необходимых материалов:

• хомуты для труб;
• наждачная бумага;
• холодная сварка;
• пакля;
• ФУМ лента;
• ацетон;
• ветошь.

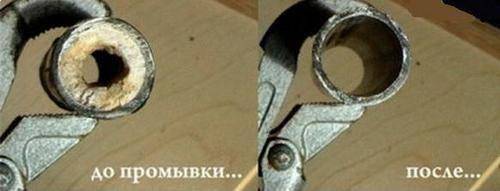

Важность промывки системы отопления

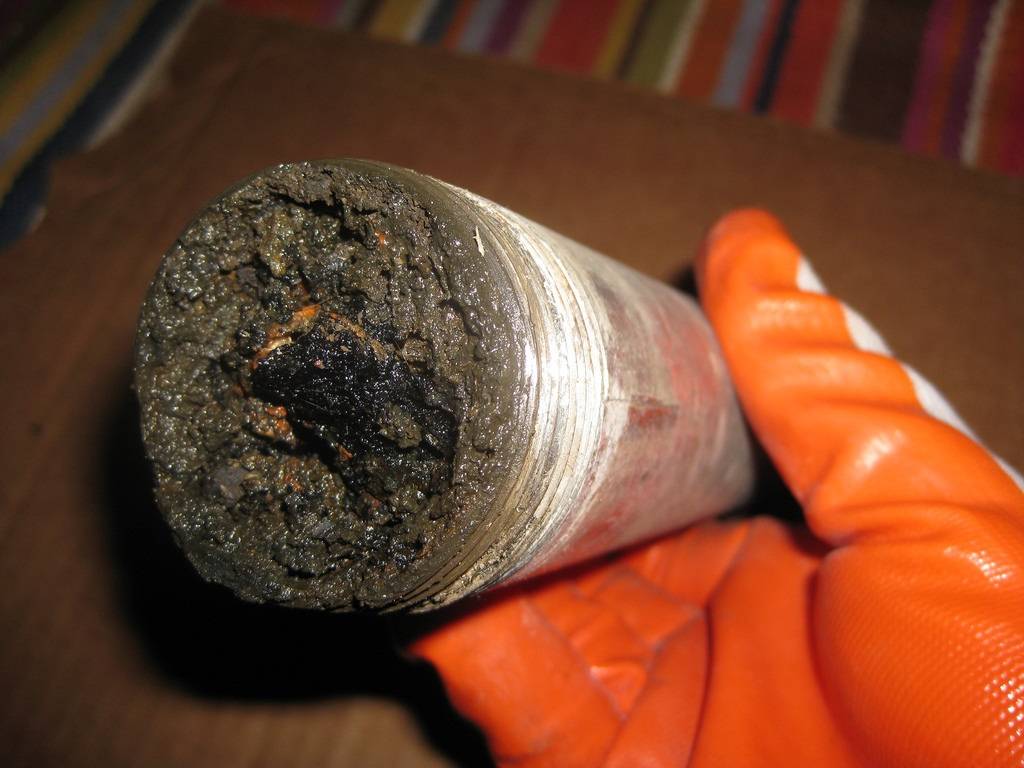

Со временем во внутренних полостях труб и радиаторов отопления образуются отложения, состоящие из песка, грязи, ржавчины, накипи и солей. Они не только губительно влияют на материалы, из которых изготовлены элементы системы, но и ослабляют напор прохождения теплоносителя. Кроме того, в один момент может произойти разрыв трубы или радиатора, а это грозит тем, что квартира будет залита горячей грязной водой, испорчены вещи и мебель, а возможно и то, что она прольется к соседям снизу, и тогда без компенсации или ремонта не обойтись.

Наглядный пример важности промывки

Даже если не брать в расчет вероятность такой «техногенной катастрофы», зарастание труб и радиаторов влечет массу негативных последствий:

• Из-за образования слоев грязи внутри батарей снижается механическая прочность всех элементов системы.
• Увеличивается трение теплоносителя о внутренние стенки труб и батарей, и это снижает скорость протока воды.
• Из-за увеличения толщины стенок и уменьшения внутреннего диаметра, понижается теплоотдача от радиаторов и труб. Также происходит снижение температуры теплоносителя за счет термического сопротивления.
• Наросты из накипи, образующиеся в системе, увеличивают потребление топлива для отопления, а значит, увеличиваются и коммунальные расходы.

Для освобождения внутренних поверхностей системы от наслоений, проводится ее профилактическое обслуживание. Выполнить это можно по-разному.

• Первым способом является улучшение качества теплоносителя, что вполне посильно осуществить в автономной отопительной системе, и практически невозможно — в центральной.
• Вторым способом является опрессовка и промывка, которые проводятся регулярно. Провести профилактическую очистку труб, котла и радиаторов — вполне доступная процедура, когда улучшить качество теплоносителя затруднительно.

Пуск, профилактика, испытания системы отопления

Пуск системы отопления имеет свои особенности для квартир с централизованными сетями и автономными комплексами. Опрессовка систем центрального отопления проводится теплоснабжающими организациями обычно после завершения отопительного сезона. О проведении мероприятий жильцы оповещаются объявлением.

После проведения всех технических мероприятий жильцам следует провести визуальный осмотр компонентов системы – трубопроводов, радиаторов, арматуры, уплотнений на предмет образования утечек, запотевания и тому подобное. Любое проявление воды сигнализирует о будущей возможной утечке. Поэтому в целях безопасности ненадежный элемент лучше заменить.

В случае наличия технической возможности владелец квартиры может самостоятельно снять и промыть батареи отопления. При пуске системы многие рекомендуют не включать сразу радиатор, а направить теплоноситель помимо него – по байпасу, если таковой имеется. Слишком раннее включение батареи может повлечь излишнее загрязнение ее внутренней поверхности – при пуске сетей из магистралей во внутридомовые сети попадает большое количество песка, ржавчины, грязи.

Пуск автономной системы отопления следует производить при положительной температуре в помещениях. Что касается промывки систем отопления, то здесь возможны разные ситуации. Общепринятое правило гласит о необходимости ежегодной промывки системы после окончания отопительного сезона.

Производить ежегодную промывку , выполненных из неподверженных коррозии материалов – полимеров, меди, алюминия – не всегда целесообразно. Загрязнение систем закрытого типа минимально за счет отсутствия продуктов разложения материалов и редкого пополнения объема теплоносителя. При подобных конфигурациях комплекса отопления промывку следует проводить по мере снижения эффективности работы радиаторов – это сигнализирует об образовании отложений.

Ежегодная промывка – дело каждого владельца частного дома. Следует сказать, что промывка системы всегда влияет на ее эффективность только положительно. Промывка оборудования производится обычно через подключение к сети холодного водоснабжения – до полного осветления воды. Промывка обязательна после проведения ремонта отдельных элементов. В случае серьезных загрязнений производят операции по глубокой отопительного оборудования.

После окончания промывки систему рекомендуется заполнить теплоносителем – это значительно снижает скорость коррозии. Заполнение отопления деаэрированной, химочищенной водой или конденсатом в бытовых условиях затруднительно – поэтому систему чаще всего заполняют обычной водой.

Теплоснабжающие организации проводят проверку сетей на плотность и прочность самостоятельно, независимо от владельцев квартир. Давление опрессовки при этом варьируется от 6 до 10 кгс/см 2 . Поднимать давление до подобных величин в несколько нерационально.

Рабочее давление в автономных комплексах никогда не превышает предел срабатывания предохранительного клапана – 3,0 кгс/см 2 . Превышение этого значения вызовет срабатывание устройства, а повышение до 6 – 10 кгс/см 2 чаще всего влечет повреждение материалов герметизации соединений, а то и других компонентов сети – труб, радиаторов.

Поэтому гидравлическое испытание рекомендуется проводить со снятым ПК, давление испытания не более 1,5Р раб = 4,5 кгс/см 2 . Указанной величины давления достаточно для обнаружения критических утечек, но оно безопасно для конструктивных элементов системы. Набирать опрессовочное давление следует плавно, при достижении нужной величины выдерживается временной интервал в 10 минут. После этого проводится визуальный осмотр системы. При обнаружении утечек они устраняются и проверка на герметичность производится снова.

Ежегодная опрессовка автономной системы выявляет обычно утечки в соединениях, негерметичность резиновых, синтетических и иных уплотнений. При проведении промывок и проверок на плотность отопительный котел следует отсечь арматурой – операции с ним проводятся отдельно.

Эксплуатация системы отопления подразумевает под собой выполнение ряда обязательных действий со стороны владельца жилья. Добросовестное и качественное, своевременное их исполнение повышают эффективность работы оборудования (при этом экономится топливо), продлевает срок службы котла, отопительных приборов, трубопроводов, других элементов.

Признаки плохого отопления

Первейший признак появления проблем с отоплением — холодные батареи

Когда комнаты зимой недостаточно обогреваются, это чувствуется сразу. Проблемы с отоплением в квартире дают о себе знать дискомфортом для обитателей, появлением сырости на стенах и непонятными шумами, разносящимся по металлическим трубопроводам на весь дом.

Возникшие проблемы с системой отопления могут характеризоваться целым рядом признаков:

• система в целом слабо функционирует;
• подача тепла на разных этажах неодинакова;
• батареи в одной комнате горячие, в другой едва теплые;
• система «теплый пол» прогревается неравномерно;
• слышен шум и бурление в трубах;
• подтекает теплоноситель из труб или радиаторов.

Это интересно: Отопление деревянного дома — варианты, их преимущества и недостатки

Как избавиться от воздушной пробки

К сожалению, не всегда воздушная пробка находится в легко доступном месте. При ошибках проектирования или укладки, воздух может скапливаться в трубах. Стравливать его оттуда очень нелегко. Сначала определяем местоположение пробки. В месте пробки трубы холодные и слышно журчание. Если явных признаков нет, проверяют трубы по звуку — постукивают по трубам. В месте скопления воздуха звук будет более звонким и громким.

Найденную воздушную пробку надо выгнать. Если речь идет о системе отопления частного дома, для этого поднимают температуру и/или давление. Начнем с давления. Открывают ближайший спускной клапан (по ходу движения теплоносителя) и подпиточный кран. В систему начинает поступать вода, поднимая давление. Оно вынуждает пробку двигаться вперед. Когда воздух попадает к спускнику, он выходит. Прекращают подпитку после того как весь воздух выйдет — спускной клапан перестанет шипеть.
