Вторая жизнь привычного инструмента: самостоятельный ремонт шуруповёрта

История появления устройства

Шуруповёрт представляет собой электроинструмент. Основное его назначение, следующее из названия, закручивать или откручивать крепёжный элемент. После того как в 1868 году была изобретена электродрель, развитие электроинструмента получила широкое распространение. Основополагающие компании DeWalt, Bosch, Black&Decker, Makita и Hitachi развивали индустрию, создавая новые устройства.

Появление в 1934 году винта с крестовым разъёмом повлекло спрос на электрический инструмент для его закручивания. Особенно востребованным он оказался в машиностроении. Первого такого рода приспособление называлось гайковёрт. С появлением аккумуляторов устройство получило мобильность, и в обиход вошло название шуруповёрт. Его массовое производство началось в начале 80-х годов.

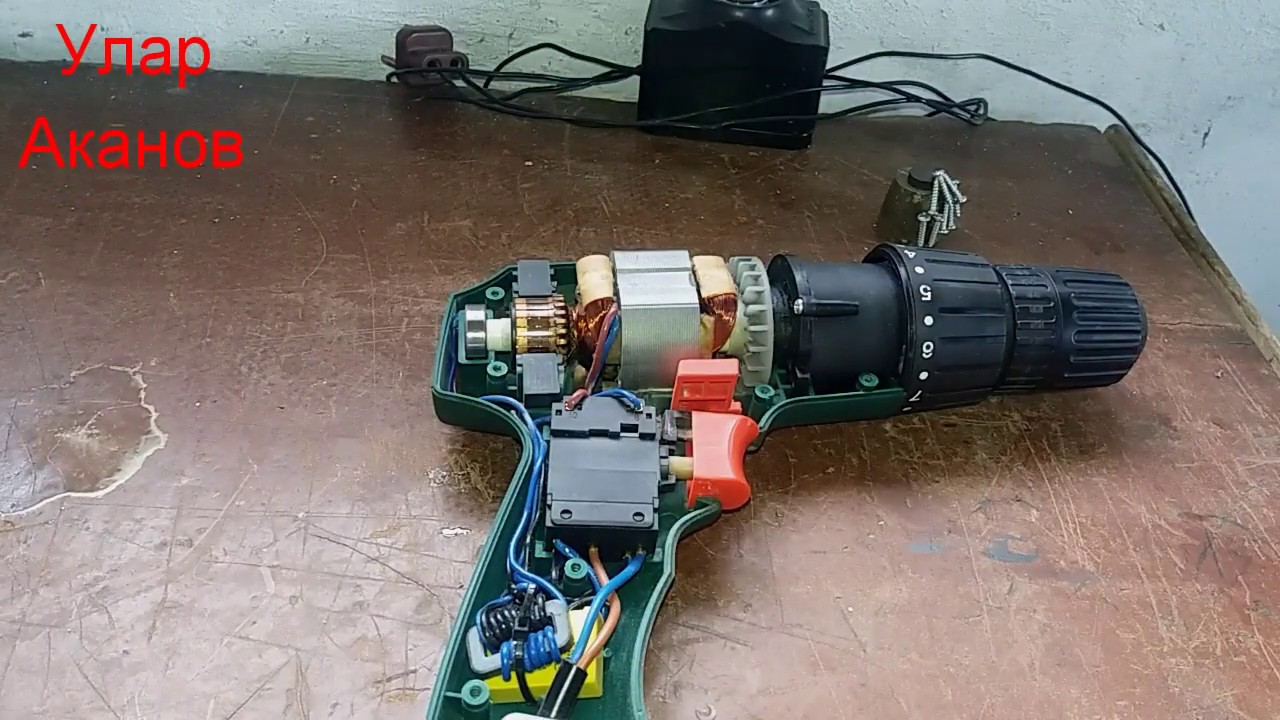

Устройство и принцип действия электрического шуруповерта

На любом кнопочном изделии подобного рода имеется защитный механизм. Он может использоваться как электродрель для сверления отверстий, но в кратковременном режиме и без больших нагрузок. Понадобится два стабилизатора: один включается по схеме стабилизации напряжения, а второй — тока.
Как отремонтировать кнопку шуруповерта если она не работает — подробная инструкция Для проведения диагностики и выполнения ремонта шуруповерта понадобятся следующие инструменты: Крестовая отвертка; Отвертка с узким плоским шлицем.
Они вводятся в зацепление с сателлитами на штифтах водило, между которыми размещается солнечная шестерня. Если вы хотите пойти более простым путем, то просто покупаете новую кнопку, которая стоит порядка р.
Также к кнопке подсоединяются 3 провода от транзистора, отвечающего за регулировку оборотов.
При вращении патрона под нагрузкой наступает момент, когда для выполнения работы понадобится большее усилие, например последняя стадия закручивания шурупа, или когда необходимо усилие ограничить. Двигатель постоянного тока выполнен в виде цилиндра, у которого внутри корпуса расположены по кругу постоянные магниты.
В верхней части расположена кнопка реверса — переключатель направления вращения патрона. Схема на двух транзисторах Ещё одно простое устройство можно выполнить на доступных элементах.
Ремонт в данном случае необходимо проводить с применением спец инструмента. Ремонт тормоза двигателя Тормоз двигателя — это устройство, останавливающее вращение якоря в момент отпускания кнопки запуска.
подключение кнопки дрели (часть -1)

https://youtube.com/watch?v=QIju3IXFf9Y

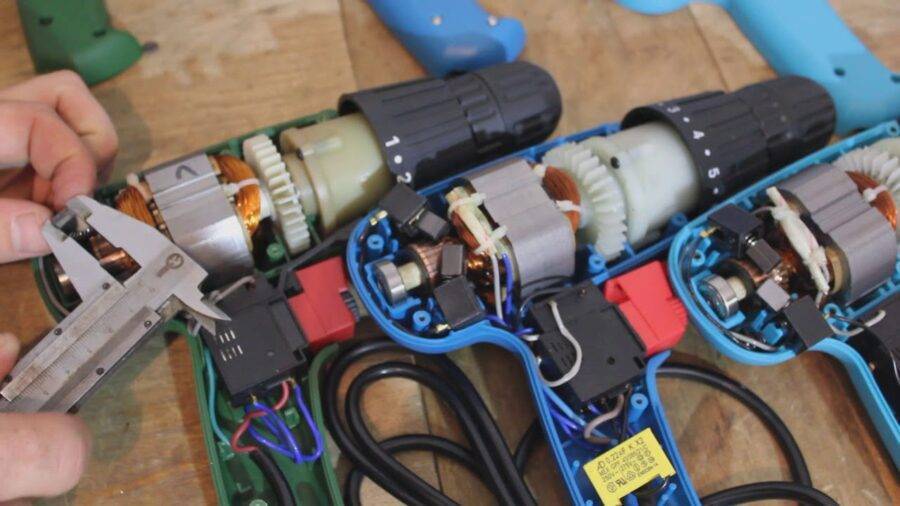

Неисправности двигателя реверса и регулятора оборотов

Если шуруповерт не подает признаков жизни, то неисправность может скрываться в самом двигателе. Чаще всего в двигателе стираются щетки, через которые подается напряжение на якорь. Если графитовые щетки стираются больше 40% от их длины, то их нужно заменить. О том, что подходит время замены графитовых щеток, говорит искрение внутри корпуса инструмента. Щетки не подлежат ремонту, поэтому надо покупать аналогичного вида и размера детали.

Если выясняется, что щетки в порядке, а инструмент все равно не работает, то причина скрывается в самом электродвигателе. Для его проверки нужно померить сопротивление обмотки якоря. Если показания мультиметра стремятся к нулю или имеют низкое значение, то уместен обрыв обмотки. Для восстановления работоспособности устройства понадобится купить новый электродвигатель.

Это интересно! Если произошел обрыв обмотки якоря, то эту деталь можно заменить или перемотать. Однако найти якорь под китайские электроинструменты трудно, и намного проще купить новый электромотор.

При отсутствии реверса нужно провести проверку данного механизма. Для этого следует выполнить такие действия:

1. Взять мультиметр, и подключить один щуп к входному контакту кнопки, а второй к контакту электродвигателя
2. Переключается рукоятка реверса
3. Прибор фиксирует показания, и если на дисплее отображается какая-либо величина, то деталь исправна. Если прибор будет «молчать», то нужно произвести замену детали

Если не работает опция реверса, то можно даже не проверять исправность устройства мультиметром. Разберите прибор, и проверьте качество соединения контактов. Если провода не оторвались, значит нужно менять сам переключатель.

При неисправности регулятора оборотов следует выполнить замену регулятора скорости вращения (полевой транзистор). Эта деталь подключается к кнопке «пуск», поэтому заменить ее не составляет большого труда.

С ремонтом электрической части ничего сложного нет, нужно только соблюдать четкую последовательность действий для выявления причины неисправности и ее устранения.

Как произвести ремонт редуктора шуруповерта? + (Видео)

Поломка редуктора относится к одной из механических проблем с шуруповертом. К числу наиболее частых проблем с редукционным блоком относятся:

• физическое искривление оси редукционного вала;
• явный дефект рабочей поверхности шестерней;
• выход из строя опорной втулки вала или оригинального подшипника;
• поломка штифта, где фиксируются сателлиты.

Для исправления данных дефектов потребуется необходимость физической замены неисправных частей, поэтому доверить данный вид ремонта следует квалифицированным специалистам, способным грамотно и с точностью диагностировать поломку и устранить её.

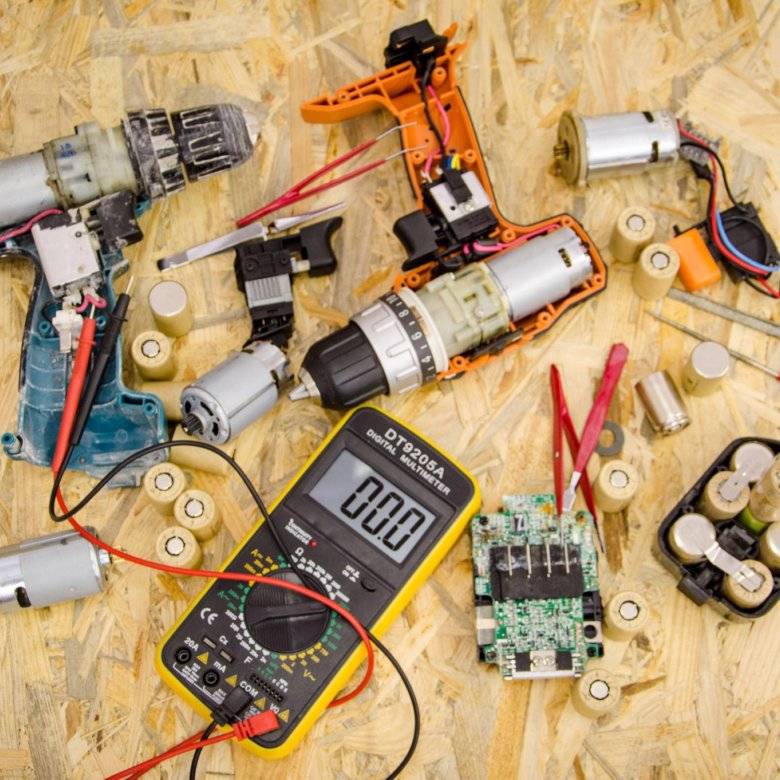

Что можно отремонтировать своими руками

Чаще всего ломаются у шуруповерта те детали и узлы, которые испытывают самую высокую нагрузку в процессе эксплуатации. Если взглянуть на внутреннее устройство шуруповертов, приведенное на фото, то становится понятно, что инструмент состоит из четырех основных узлов:

• Патрона с редуктором;
• Электрического двигателя;
• Стартовой или пусковой кнопки;
• Аккумуляторной батареи.

Из перечисленных деталей шуруповерта реальному ремонту подлежит любой из компонентов, за исключением батареи. Пластиковый корпус и сетевой шнур, крепление под батарею практически не ломаются, если не ронять инструмент с большой высоты. Но даже в этом случае ремонт трещины можно выполнить полиуретановым или эпоксидным клеем, а шнур просто заменить. Если трещина более 4 см, то вдоль краев разлома нужно просверлить дрелью два ряда отверстий и стянуть тонкой стальной проволокой. Такой способ восстановления корпуса электроинструмента, несмотря на варварский вид, обеспечивает прочность на уровне нового.

Любые попытки ремонта аккумулятора шуруповерта обычно заканчиваются выходом из строя зарядного устройства или двигателя. Не пытайтесь вскрывать цилиндрические ячейки аккумулятора, возможно воспламенение ионно-литиевой начинки.

Ремонт шуруповерта начинается с разборки корпуса. Для этого нужно отвернуть несколько саморезов, после чего корпус шуруповерта разделяется на две половинки, открывая для ремонта доступ ко всем основным узлам электроинструмента.

Как снять патрон с шуруповерта «Зубр»

Патрон является одним из самых подверженных износу элементов конструкции шуруповерта, поэтому он разбирается чаще других деталей

При его разборке вам следует обратить внимание на то, каким способом закреплен патрон. Всего выделяют три способа крепления

Самый простой и старый из них – это при помощи конуса Морзе. При таком способе совпадает конусность патрона и вала. Снимается такой патрон при помощи легких ударов молотка по корпусу. Второй способ заключается в креплении патрона с помощью резьбы, когда он навинчен на резьбу конца вала. В таком случае порядок действий будет несколько другим.

• Выкрутить по направлению движения часовой стрелки винт, закрепляющий патрон.
• Затем следует зажать шестигранный ключ, предварительно вставив его в патрон, в тисках, надеть на него накидной ключ и ударить по нему молотком. Патрон должен сместиться.

В тех случаях, когда патрон не поддается такому воздействию, нужно сделать следующее. Требуется вытащить редуктор, а вместе с ним и шпиндель, после этого весь узел зажать в тисках и с помощью трубного ключа демонтировать патрон.

В этой статье мы кратко осветили возможные проблемы, возникающие при эксплуатации шуруповерта «Зубр», рассмотрели основные неисправности, а также разобрали способы их устранения. Надеемся, что время, которое вы потратили на прочтение этой статьи, пошло вам на пользу.

Как грамотно выбрать графитовые щётки?

Если в любом шуруповерте, в том числе фирмы Вихрь, Зубр, Интерскол, Патриот, Спарк, Штурм, эти детали износились, их обязательно меняют. Необходимо узнать главные параметры детали, чтобы не поставить не подходящие.

У деталей должен совпадать:

• размер;
• геометрическая форма;
• марка графита.

Графитовые щетки бывают мягкие и жесткие. Медь на коллекторе тоже различается по жесткости. При несовпадении, одна из деталей в результате быстрого износа и высокого трения, выйдет из строя за короткое время.

Для расчета параметров обмоток надо знать, что щетки отличаются и по уровню активного сопротивления

Работа щеточного узла должна быть согласованной, потому необходимо принимать во внимание характеристики контактных групп и направляющих, свойства прижимного блока

Надежность работы зависит от степени прижимания. При недостаточном прижиме будет наблюдаться искрение, излишнем – перегрев щеточного блока и коллектора.

Существуют различные модификации щеток. У каждой свои особенности применения. К примеру, в электрический инструмент не советуют ставить генераторные варианты медно-графитовых изделий. Обмотки перестанут нормально работать из-за высоких токов и сильного перегрева.

Китай – это одна из стран, которая больше остальных занимается выпуском и поставкой этих запчастей.

Щетки можно заменить самостоятельно с помощью простых инструментов

ШУРУПОВЕРТ

Кстати, для таких элементарных работ по дому вам вовсе не нужна модель профессионального класса. Так что пусть продавец не разводит вас на дорогую и ненужную вам покупку шуруповерта, который «все может!». Для вас этот функционал – чрезмерный.

Впрочем, нежелательна при выборе шуруповерта и другая крайность: необдуманно сэкономив при выборе инструмента, вы можете весьма ограничить свои возможности и остаться беспомощным в ситуации, когда потребуется завернуть шуруп с некоторым усилием или просверлить отверстие в твердой древесине. Как известно, скупой платит дважды.

Словом, шуруповерт, как и любой другой инструмент, надо подбирать под те задачи, которые вы с его помощью намерены решать. Чем больше функций, чем больше «наворотов», тем дороже инструмент. Платить же надо за то, что вам действительно нужно. А разобраться в том, что нужно, а что не очень, и, значит, выбрать шуруповерт более осмысленно, призвана помочь наша публикация.

READ Как Переделать Шуруповерт 12в От Сети

Прибавь-ка скорость!

Высокая скорость при выборе шуруповерта не должна быть самоцелью, хотя именно этот параметр многие потребители считают предопределяющим качество шуруповерта. Это не совсем так. И в этом случае: скорости разные нужны, скорости разные важны… Высокие обороты необходимы для работы с твердым материалом. А при замедленном вращении лучше удается точечная работа, проще сделать отверстие точно в том месте, где это необходимо. И сподручнее работать с тонкими, короткими саморезами.

Поэтому важна возможность регулировки скорости. Есть шуруповерты с двумя и более скоростями. Скорость примерно до 500 оборотов в минуту используется для закручивания саморезов. Скорость от 500 до 1300 оборотов в минуту предназначена для операций сверления.

Есть модели, число оборотов в которых регулируется регулятором, в других — нажимом на пусковую кнопку. Если регулировка оборотов отсутствует, то при нажатии на пуск сразу включается максимальная скорость, что, как мы отметили выше, далеко не всегда удобно.

Что же такое шуруповерт?

Конструктивно шуруповерт – модифицированная низкооборотная дрель. Предназначен этот электрический инструмент для механизации работ по закручиванию/откручиванию саморезов, шурупов, болтов, гаек и прочего крепежа. А также для сверления отверстий в дереве, металле и кирпиче.

По существу, мы имеем дело с дрелью-шуруповертом. Этот инструмент зачастую так и называется. Но дрель-шуруповерт – не «два в одном». Так что не стоит строить иллюзий: даже самая сильная дрель-шуруповерт не является дрелью в классическом представлении и не избавит вас от необходимости дополнительно приобретать таковую, если именно в ней нужда.

Чтобы правильно выбрать шуруповерт, вам надо понять, в какой мере вам понадобится именно шуруповерт, а в какой именно дрель? Ответив на этот вопрос, вы точно будете знать, каким техническим параметрам должна отвечать подходящая вам модель.

Попробуем классифицировать представленный в продаже инструмент по типу выполняемых им работ.

Если все, что вам потребуется, как вы считаете, это выполнять работы, не требующие большого усилия при заворачивании шурупов (например, сборка готовой мебели), то вас вполне устроит шуруповерт-отвертка. Компактный и легкий инструмент, но без регулировки скорости вращения.

Для заворачивания шурупов с определенным усилием потребуется уже безударная дрель-шуруповерт. Слово «дрель» в названии означает, что эта разновидность инструмента отличается более высокой скоростью вращения шпинделя (две скорости).

Но и она не потянет, если дело дойдет до сверления древесины и металла: тут нужна, как минимум, двухскоростная безударная дрель-шуруповерт с частотой вращения не ниже 1600 оборотов в минуту. А вот при усложнении задачи до сверления кирпича и камня никак не справиться без ударной дрели-шуруповерта, оборудованной быстрозажимным сверлильным патроном.

Как разобрать инструмент?

Прежде всего, следует извлечь батарею из отсека, чтобы она случайно не выпала и не разбилась. Патрон освободить от зажатой биты или сверла. Затем нужно “располовинить” корпус. Для этого берется подходящая отвертка. Скорее всего шлицы в винтах крепления корпуса будут крестовыми. Иногда отверстия под винты бывают закрыты декоративными пробками, их нужно извлечь.

Инструмент, который может понадобится (упорядочен по мере убывания надобности):

• отвертка с крестовым шлицем;
• пассатижи;
• съемник для стопорных шайб;
• утконосы (для вытаскивания шплинтов и штифтов);
• ключ торцовый 19 … 22 (для отворачивания патрона);
• небольшой молоток;
• тиски.

Винты расположены по периметру всего корпуса, всего их насчитывается около 10 или 15. Длина, как правило, одинаковая, но попадаются и длинные. Винты от корпуса отложите отдельно, чтобы не путать с другими, которые еще, возможно, будут выкручены. После выкручивания винтов верхняя (со стороны винтов) часть корпуса аккуратно отделяется.

Далее извлекаются двигатель и редуктор в том порядке, который наиболее удобен, чтобы не прикладывать лишних усилий. Вал двигателя отделяется от редуктора вытягиванием по оси.

Двигатели бывают двух типов: один из них с постоянным магнитом в металлическом корпусе, а другой с обмоткой на статоре. Во втором случае при извлечении ротора выпадают щетки. Это нормально, при последующей сборке они устанавливаются обратно в свои пазы и удерживаются там коллектором.

История появления устройства

Шуруповёрт представляет собой электроинструмент. Основное его назначение, следующее из названия, закручивать или откручивать крепёжный элемент. После того как в 1868 году была изобретена электродрель, развитие электроинструмента получила широкое распространение. Основополагающие компании DeWalt, Bosch, Black&Decker, Makita и Hitachi развивали индустрию, создавая новые устройства.

Появление в 1934 году винта с крестовым разъёмом повлекло спрос на электрический инструмент для его закручивания. Особенно востребованным он оказался в машиностроении. Первого такого рода приспособление называлось гайковёрт. С появлением аккумуляторов устройство получило мобильность, и в обиход вошло название шуруповёрт. Его массовое производство началось в начале 80-х годов.

Проверка работоспособности электродвигателя

Последний на очереди для проверки – электродвигатель как самый сложный элемент электрической части. Если не обнаружены повреждения контактных и пусковых механизмов, а также нет сомнения в надежности пайки и целостности подводящих проводов, то проверке подвергается электродвигатель.

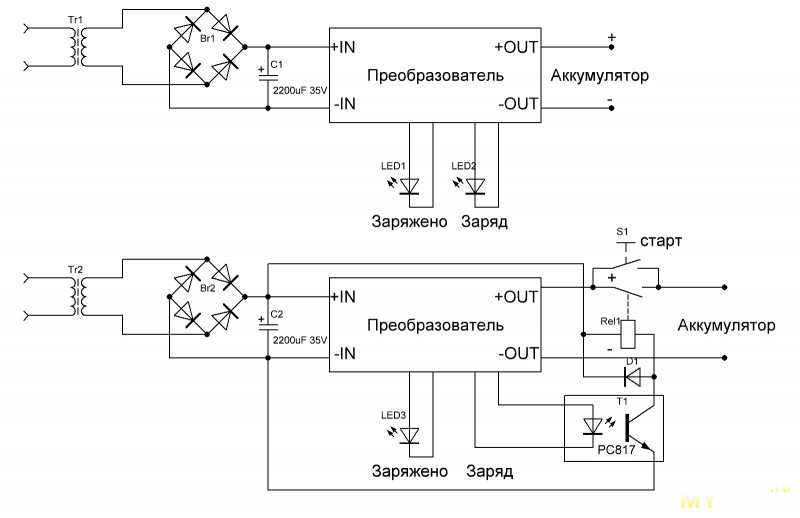

Схема зарядного устройства для шуруповерта.

Разборка двигателя начинается с извлечения якоря из статора. Производится визуальный осмотр контактной части коллектора и обмотки. Механические повреждения или электрическое замыкание и пробой изоляции провода заметны по изменению цвета и наличию копоти. Ремонт якоря самостоятельно не проводится. Его либо доверяют профессионалам, либо заменяют новым. Если визуально повреждений не обнаружено, то омметром производится проверка на работоспособность всех обмоток по отдельности.

Аналогично проверяется состояние обмоток статора. Ремонт его заключается в перемотке обмотки, тут придется воспользоваться услугами мастерской.

В шуруповерт попала вода и он перестал работать

Пошаговая видео инструкция, как отремонтировать самостоятельно шуруповерт в том случае, если в него попала влага

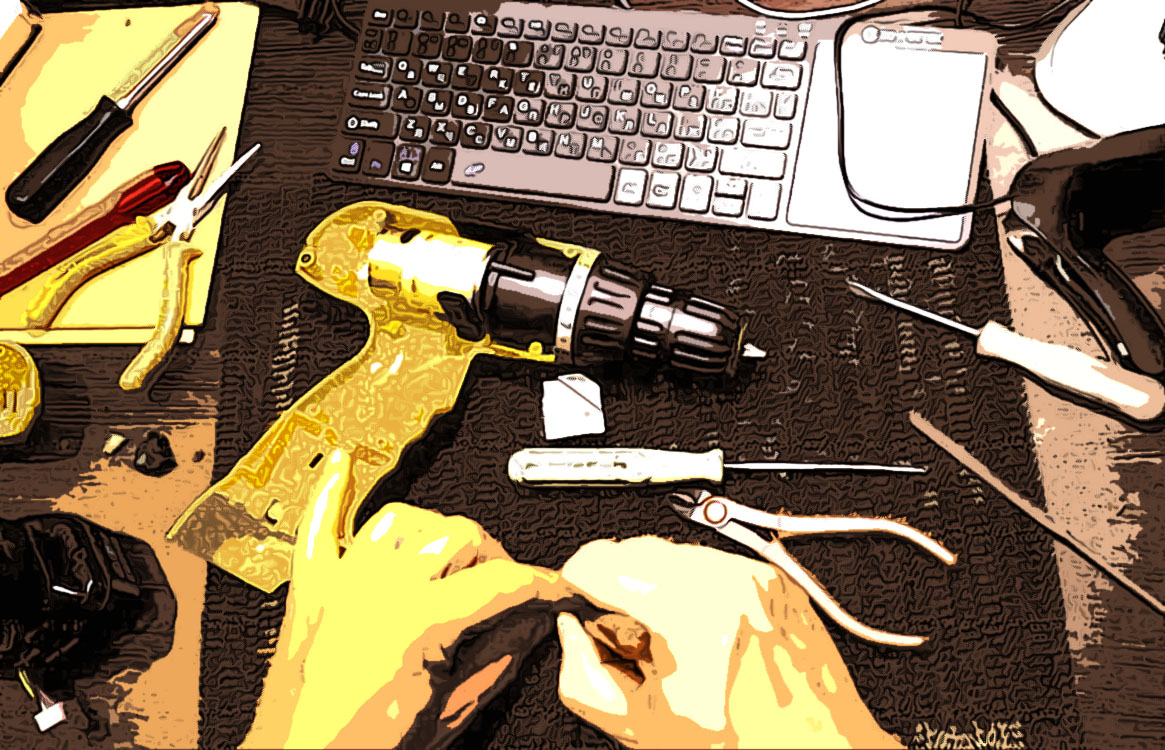

Как разобрать шуруповерт

Во время разборки не стоит торопиться. Сначала следует открутить винты соединяющие корпус

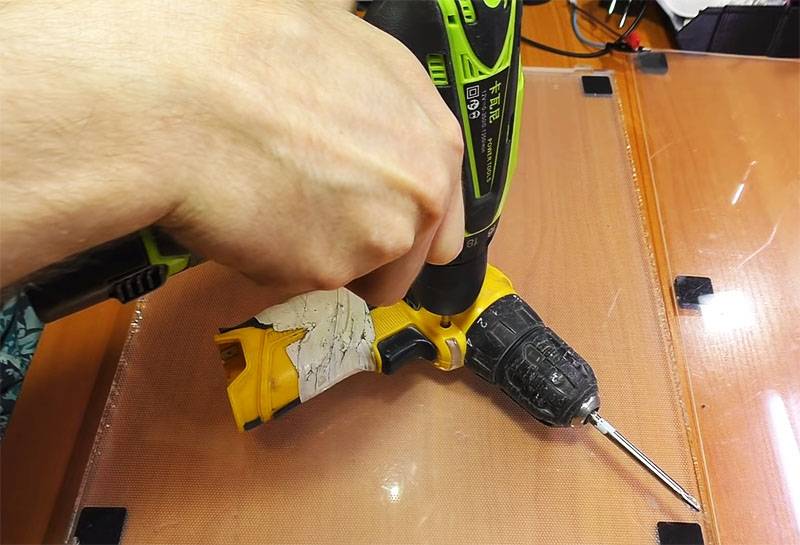

Откручиваем крепежные винты в корпусе шуруповерта

Затем аккуратно раскрыть корпус, стараясь не повредить пластиковые элементы, которые его сцепляют.

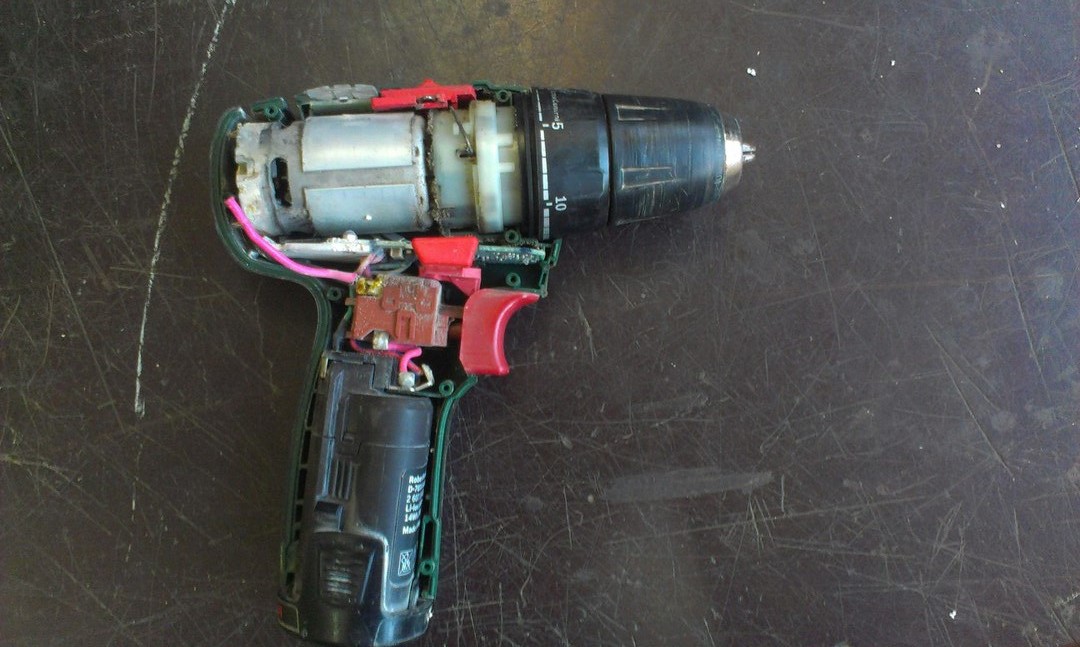

Раскрываем корпус шуруповерта

Обратите внимание
Разбирая, будьте внимательны, в корпусе могут быть скрытые крепежные элементы, например, скоба. Если корпус шуруповерта не раскрывается, внимательно осмотрите его на принадлежность дополнительного крепления.. Посмотрите видео полной разборки шуруповерта, включая электродвигатель и редуктор

Это даст вам некоторое представления о том из чего он состоит и как правильно начать разборку, чтобы не сломать корпус

Посмотрите видео полной разборки шуруповерта, включая электродвигатель и редуктор. Это даст вам некоторое представления о том из чего он состоит и как правильно начать разборку, чтобы не сломать корпус.

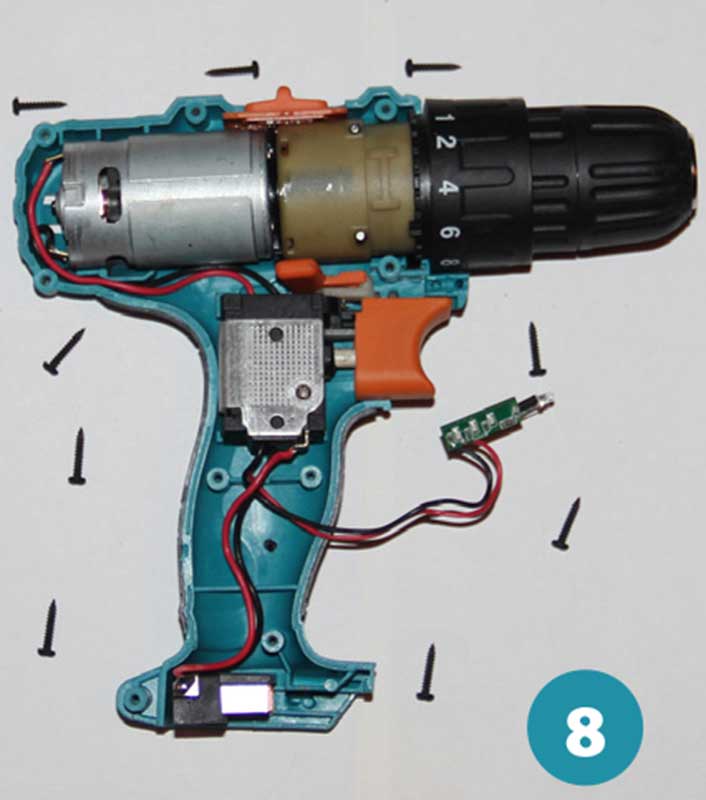

После того как вы снимите крышку корпуса перед вами откроются все рабочие части шуруповерта:

1. Планетарный редуктор – мышцы шуруповерта, чем мощнее и надежнее редуктор, тем легче электромотору в работе.
2. Электродвигатель – сердце шуруповерта. Чем  меньше греется, тем дольше работает. Старайтесь избегать продолжительных нагрузок на двигатель.
3. Регулятор усилия – немаловажный элемент в шуруповерте, он осуществляет контроль над установленным усилием во время работы. Если инструмент заклинило, то регулятор усилия просто провернется тем самым обезопасит вашу кисть от вывиха и электродвигатель от перегрева вследствие возросшего возбуждения обмотки.
4. Узел крепления инструмента (патрон) – что-то вроде человеческой кисти. Надежно фиксирует инструмент и предотвращает проворот сверла в патроне.

Вы у заветной цели, шуруповерт разобран и все его компоненты перед вами. Что дальше? С чего начать осмотр?

Для начала рекомендую осмотреть кнопку «Пуск», зачастую банальное подгорание контактов не дает надежного соединения в электрической цепи.

Проверяем все провода и пайку. Возможно, пайка нарушена или изоляция проводов повреждена

Обращаем внимание на зеленые пятна в виде окислов на токонесущих частях шуруповерта

Здесь пригодится щетка, спирт и фен. Для очистки от окисления и дальнейшей просушки очищенных элементов.

Допустим, шуруповерт разобрали, пайку и провода проверили, присутствующие окисления убрали и все равно шуруповерт не работает.

Поломки в механической части — как устранить

Неисправности в механической части инструмента обнаружить легче, чем в электрической составляющей. Это связано с тем, что любые механические дефекты слышны. К основным признакам механических неисправностей рассматриваемых устройств относятся:

1. Возникновение посторонних звуков
2. Вибрация и бой зажимного патрона
3. Слышна работа двигателя инструмента, однако патрон не вращается

Чтобы починить прибор, и устранить механические неисправности, понадобится, прежде всего, разобрать корпус. Зная устройство шуруповерта, не будет трудно устранить возникшие поломки в механической части. Если возникают посторонние звуки, что говорит о причине износа втулок и подшипников якоря мотора, то эти элементы нужно заменить. При износе подшипника и втулок нужна их замена, но для начала эти детали надо купить. При покупке могут возникнуть трудности, так как найти запчасти на устаревшие модели инструментов практически невозможно.

Это интересно! Перед тем, как ставить новый подшипник, следует его хорошо обработать смазочными веществами, например, Литол-24 или Солидол, а еще лучше специальными смазками.

Кроме выхода из строя подшипника, на шуруповерте может поломаться редуктор. К ряду неисправностей данного устройства относятся:

1. Вал редуктора искривляется от воздействия больших нагрузок
2. Рабочие поверхности шестерней изнашиваются
3. Изломывается штифт, на котором крепятся сателлиты
4. Изнашивается подшипник или опорная втулка редуктора

Чаще всего из строя выходит именно редуктор, а точнее, его составные детали — зубчатые колеса. Причинами выхода из строя редуктора являются:

1. Неправильная эксплуатация инструмента
2. Сильные нагрузки, на которые не рассчитан прибор
3. Отсутствие смазки
4. Материал, из которого изготовлены устройства

Если шуруповерт «старой закалки», то есть его редуктор состоит из стальных шестеренок (вместо пластиковых), то целесообразно его отремонтировать, чем покупать новый. Для этого прибор нужно разобрать, произвести его осмотр и отыскать причину неисправности. При ремонте редуктора требуется очистить механизм и детали от устаревшей смазки, и нанести новые смазочные вещества. Если имеются поврежденные шестеренки, то их нужно заменить. Не спешите утилизировать неисправные зубчатые колеса, так как понадобится купить точно такие детали (возьмите их в качестве шаблона).

Это интересно! Если на инструменте установлены пластиковые шестерни, то менять их на стальные не рекомендуется. Причина заключается в том, что пластиковые шестерни под воздействием больших нагрузок ломаются, что уберегает двигатель от сгорания. Если на устройстве с завода установлены металлические шестеренки, то это говорит о том, что двигатель имеет большой запас мощности.

Чтобы при самостоятельном ремонте механической части шуруповертов не возникало лишних вопросов, ниже есть таблица, в которой указаны основные признаки механических неисправностей, а также способы их устранения.

Признаки неисправности инструмента	Способы устранения неисправности
Возникновение посторонних звуков и гула	Если при работе инструментом начинают появляться посторонние звуки, то это говорит об износе подшипников. Для устранения поломки нужно проверить целостность подшипника якоря мотора и редуктора. Если подшипники исправны, надо также проверить целостность втулок, так как они также изнашиваются. Чаще всего изнашивается опорная втулка вала подшипника
Вибрация	Искривление редукционного вала, что способствует возникновению сильного биения и вибраций. Для решения проблемы нужно разобрать корпус, оценить поломку и принять соответствующее решение о замене детали
Возникает бой зажимного патрона	Если обнаруживается биение патрона, то нужно проверить качество его фиксации. Крепится деталь болтом, который находится внутри детали (чтобы увидеть болт, следует развести губки). Для завинчивания патрона, болт надо вращать не в правую, а левую сторону, так как он имеет обратную резьбу
Заклинивание	Если заклинил инструмент, о чем говорит работа мотора, но при этом патрон не вращается, то нужно разбирать корпус и проверять целостность редуктора. Заклинивание инструмента говорит о смещении сателлитов, нарушении целостности зубчатых колес или нарушение целостности подшипника. Чтобы устранить поломку, нужно разобрать шуруповерт и найти причину заклинивания
Трещит и прокручивается на положении переключателя	Неисправность редуктора. Для устранения нужно разобрать инструмент, и осмотреть целостность механизма

https://youtube.com/watch?v=Jr_xq9ZvvdE%3F

Как разобрать шуруповёрт

Перед ремонтом шуруповерта Макита, Бош, Метабо и иных брендов своими руками из устройства вынимается аккумуляторная батарея. Для этого зажимаются две защелки, и элемент питания извлекается. Разборка шуруповёрта производится на ровной чистой поверхности. Под устройство подкладывается газета во избежание пачканья стола смазкой, находящимся в корпусе мусором.

1. Выкручиваются все винты, скрепляющие части корпуса.
2. Корпус раскрывается. Если его половины не разъединяются, стоит воспользоваться пластиковой лопаткой, внимательно присмотреться к конструкции. Она может включать скобы –извлекаются перед разборкой.
3. Отсоединяются реверсный механизм, переключатель скоростей, пусковая кнопка.
4. Аккуратно извлекается содержимое корпуса.

Собирается шуруповерт в обратном порядке.

Устройство шуруповёрта

Возможные неисправности

Все повреждения можно разделить на следующие виды:

• Поломки, связанные с электронной начинкой инструмента;
• Поломки из-за механических повреждений;

Когда шуруповёрт перестаёт работать, появляются следующие признаки:

• Инструмент не включается
• Не работает или плохо работает регулятор оборотов
• Не работает реверс

К наиболее распространённым поломкам инструмента также относятся:

• Неисправность аккумуляторной батареи, она перестаёт заряжать;
• Серьёзный износ щёток, расположенных в двигателе;
• Поломка кнопки пуск;
• Биение патрона;
• Не происходит зажатие биты;
• Нехарактерная вибрация во включенном состоянии;

Обратная сборка корпуса шуруповёрта

После того, как гнездо зафиксировано, стоит ещё раз проверить схему на отсутствие замыканий на получившихся контактах. Если всё в порядке, можно закрыть верхнюю крышку и завернуть винты, соединяющие половинки корпуса.

Один полезный совет. Перед тем, как закрутить винты, убедитесь в отсутствии больших щелей между корпусом и гнездом. Работа с шуруповёртом часто выполняется в условиях ремонта, и попадание внутрь пыли неизбежно. Но лучше свести это к минимуму. Ведь влажная пыль может стать причиной замыкания, да и сухая не лучшим образом отразится на работоспособности электродвигателя. Поэтому, если окажется, что прорезь под гнездо слишком велика, лучше исправить этот недостаток с помощью термопистолета.

Отверстие под гнездо оказалось слишком велико – стоит озаботиться тем, чтобы исправить эту недоработку

Как разобрать

Разборка шуруповерта выполняется на столе или иной ровной поверхности, чтобы избежать потери деталей или крепежа.

Шуруповерт

Чтобы разобрать шуруповерт, сначала необходимо извлечь аккумулятор, а потом выкрутить все винты

Затем корпус осторожно раскрывают, стараясь не повредить конструкцию. Если возникают затруднения, нужно еще раз осмотреть устройство. Возможно, где-то остался крепеж или же части соединены скобами, которые требуется удалить

Возможно, где-то остался крепеж или же части соединены скобами, которые требуется удалить.

После того, как корпус раскрыт, поочередно снимают детали, раскладывают их на столе в том порядке, в котором они были извлечены. Можно сделать несколько фотографий, чтобы не ошибиться в процессе сборки техники.

Редуктор

О поломке этого узла сообщают сильная вибрация при работе, нехарактерные шумы или другие признаки. Для ремонта потребуется разобрать редуктор шуруповерта. Он включает в себя кольцевые шестеренки, шестерни-сателлиты, а также водилы. Все детали поочередно извлекаются из корпуса, затем тщательно вычищаются, смазываются.

Процедуру проводят на ровной поверхности, извлекая все детали, раскладывая их в правильном порядке, чтобы не испытывать проблем при обратной сборке.

Сама разборка выглядит так: снимается патрон, разбирается корпус, редуктор отделяется от двигателя. Далее убирается пластина, из корпуса извлекаются все детали, выкручиваются болты, соединяющие половины редуктора. Плоскогубцами регулируется диаметр пружины, чтобы улучшить включение передачи. Далее разбирается муфта – снимаются стопорное кольцо, шайбы, насыпной подшипник. Извлекается вал.

Неисправные элементы после разборки меняются на новые. Иногда, например, при искривлении вала, необходимо приобретение нового редуктора.

Двигатель

Если мотор не работает, проблема обычно связана с щетками, реже – с обмоткой якоря. В первом случае щетки меняются на новые. Во втором – потребуется поменять сам двигатель. Шестерня, запрессованная на валу этого узла, остается целой, ее нужно отсоединить специальным съемником или подручными инструментами. Затем деталь одевают на новый двигатель, используя молоток и твердую поверхность.

Кнопку

Ремонт кнопки шуруповерта обычно нецелесообразен, но иногда достаточно ее просто разобрать и тщательно почистить. Условно она включает в себя три узла:

• кнопка управления включением и выключением, а также регулировки оборотов;
• рычаг плавного пуска;
• кнопка реверса.

Если деталь разборная, чтобы разъединить ее, нужно отыскать пластмассовые защелки и отогнуть их. Неподлежащую разборке кнопку меняют на новую.

В заключение

Многие могут сказать, что подобная модернизация иррациональна. Ведь шуруповёрт для того и предназначен, чтобы быть мобильным. А провод, тянущийся от адаптера к электроинструменту, лишает его этого преимущества. С одной стороны, с подобным мнением можно было бы согласиться, однако не у каждого есть возможность приобрести новую аккумуляторную батарею или шуруповёрт. Тем более, что в условиях ремонта денежные средства необходимы на приобретение материалов, а покупка электроинструмента в смету явно не вписывается. В этом случае подобная модернизация может здорово выручить мастера.
