Зарядное устройство для автомобильного аккумулятора своими руками

Как сделать простейшее трансформаторное устройство

Схема этого зарядного устройства из трансформатора примитивна, но работоспособна и собирается из доступных деталей – таким же образом сконструированы и заводские зарядные устройства простейшего типа.

По своей сути – это двухполупериодный выпрямитель, отсюда и требования к трансформатору: так как на выходе таких выпрямителей напряжение равно номинальному напряжению переменного тока, помноженному на корень из двух, то при 10В на обмотке трансформатора мы получим 14,1 В на выходе зарядного устройства. Диодный мост берётся любой с прямым током более 5 ампер или собрать его из четырех отдельных диодов, с теми же требованиями к току подбирается и измерительный амперметр. Главное – разместить его на радиаторе, который в простейшем случае представляет собой алюминиевую пластину не менее 25 см2 площадью.

Примитивность такого устройства – не только минус: за счет того, что у него нет ни регулировки, ни автоматического отключения, оно может использоваться для «реанимации» сульфатированных аккумуляторов. Но не нужно забывать и об отсутствии защиты от переполюсовки в этой схеме.

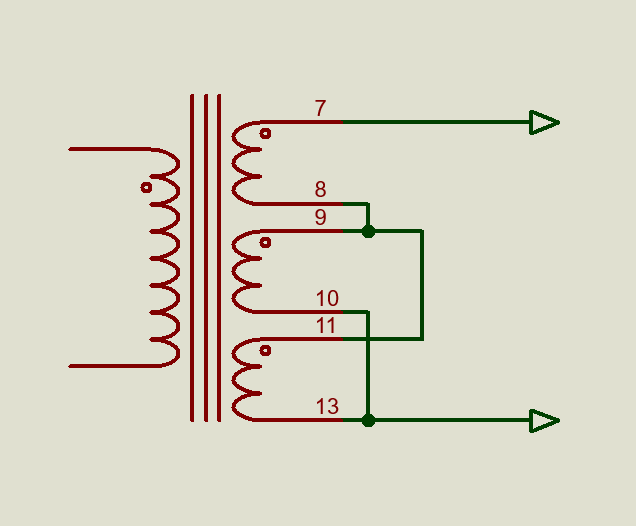

Главная проблема – где найти трансформатор подходящей мощности (не менее 60 Вт) и с заданным напряжением. Можно использовать, если подвернется советский накальный трансформатор. Однако его выходные обмотки имеют напряжение 6,3В, поэтому придется соединять две последовательно, одну из них отмотав так, чтобы в сумме на выходе получить 10В. Подойдет недорогой трансформатор ТП207-3, у которого вторичные обмотки соединяются следующим образом:

Отматываем при этом обмотку между клеммами 7-8.

Мощное импульсное зарядное устройство для автомобильного аккумулятора

Такой блок питания был создан после того, как сгорел мой лабораторный БП, который прослужил всего пару месяцев. Было решено из подручных средств собрать мощный сетевой ИБП, который при желании можно было использовать в качестве зарядного устройства для автомобильных аккумуляторов.

За основу была взята схема полумостового инвертора на драйвере IR2153. По идее, такой инвертор можно собрать из подручного хлама, почти все основные компоненты можно снять из компьютерного блока питания.

На входе питания собран простой сетевой фильтр, пленочные конденсаторы 0,1мкФ подобраны с рабочим напряжением 400 Вольт до и после дросселя, сам дроссель выпаян из платы компьютерного блока питания. На кольце намотаны две независимые обмотки проводом 0,9мм, количество витков каждой обмотки — 10.

Термистор на входе питания защищает полевые ключи от бросков напряжения во время включения схемы. Диодный мост — можно взять готовый или же собрать из 4-х выпрямительных диодов с обратным напряжением не менее 400 вольт и током 1,5-3 А, в моем случае использован готовый диодный мост на 600 Вольт 4А.

От емкости электролитов зависит основная мощность, электролиты легко можно найти в любом компьютерном блоке питания. Мощность инвертора с таким раскладом компонентов составляет порядка 200ватт.

Трансформатор тоже был взят готовый, от того же компового блока питания. Поскольку ИБП должен работать в качестве лабораторного БП, то диапазон выходных напряжений должен быть широким. Трансформатор от компьютерного БП позволяет получить 24 Вольт без переделок, чего вполне достаточно для штатных радиолюбительских дел. Увеличить выходное напряжение можно двумя способами — повышением рабочей частоты генератора или же перемоткой импульсного трансформатора.

Ограничительный резистор 47К брать с мощностью 2 ватт, он обеспечивает питание микросхемы, номинал резистора может отклоняться на 10% в ту или иную сторону. В качестве диодного выпрямителя использована мощная сборка Шоттки, которая в себе содержит два мощных диода по 30А.

После выпрямителя напряжение сглаживается конденсатором 50Вольт 1000мкФ, чего вполне достаточно, но при желании можно увеличить емкость.

Полевые ключи обязательно должны быть высоковольтными, можно использовать ключи типа IRF740/IRF840 и другие. Хочу также заметить, что мощность такого блока питания можно поднять до 400 ватт, при этом заменяя только электролиты, крайне не советую повышать мощность более 500 ватт.

Какой же блок питания без защиты от КЗ? Изначально думал реализовать защиту в первичной цепи схемы, но это будет уже трудно настраиваемая схема, поскольку у многих возникают проблемы связанные именно с защитой, а поскольку изначально мне захотелось собрать устройство, которое бы могли повторить радиолюбители не имеющие нужного опыта работы с ИИП, то решил отказаться от идеи, этим не портить и не усложнять основную схему.

Сама защита реализована на отдельной плате, состоит из двух транзисторов. Номиналом шунта можно грубо настроить ток срабатывания защиты, номиналом переменника, можно более точно настроить на нужный ток срабатывания.

При КЗ и перегрузке блока питания, загорится индикатор и питание отключается, блок выходит из защиты моментально, при отсутствии кз или перегруза на выходе.

Полевой транзистор практически любой, с током 20-100A, можно использовать ключи типа irfz44, irfz40, irfz24, irfz46, irfz48, irf3205 и другие. Регулятор мощности — одна из важнейших частей блока питания. За основу взял схему ШИМ регулятора, поскольку такое управление имеет очень много плюсов.

ШИМ — регулятор построен на таймере 555 и мощном ключе IRFZ44, напряжение плавно можно регулировать от . до максимального выходного напряжения с трансформатора.

Данный блок справляется с любыми задачами, которые могут возникнуть в радиолюбительской практике — легкий, мощный и компактный, вольт/амперметр будет цифровым, заказан отдельно на интернет магазине, будет установлен на блок в ближайшее время.

Общие сведения о процессе зарядки АКБ

Заряд автомобильного аккумулятора необходим при падении напряжения на клеммах менее 11,2 Вольта. Несмотря на то, что аккумуляторная батарея может запустить двигатель автомобиля и при таком заряде, во время длительной стоянки при пониженных напряжениях начинаются процессы сульфатации пластин, которые приводят к потере емкости АКБ.

Поэтому во время зимовки автомобиля на стоянке либо в гараже необходимо постоянно производить подзарядку аккумулятора, следить за напряжением на его клеммах. Более лучший вариант – снять аккумуляторную батарею, занести в теплое место, но все равно не забывать о поддержании его заряда.

Заряд аккумулятора ведется постоянным либо импульсным током. В случае зарядки от источника постоянного напряжения обычно выбирается ток заряда равный одной десятой от емкости АКБ.

Например, если емкость аккумуляторной батареи составляет 60 ампер-часов, ток заряда следует выбирать 6 Ампер. Однако, исследования показывают, что, чем меньше ток заряда, тем наименее интенсивно идут процессы сульфатации.

Мало того, существуют методы десульфатации пластин аккумулятора. Они заключаются в следующем. Сначала АКБ разряжается до напряжения 3 – 5 Вольт большими токами малой длительности. Например такими, как при включении стартера. Затем идет медленный полный заряд током около 1 Ампера. Такие процедуры повторяют 7-10 раз. Эффект десульфатации от этих действий есть.

Практически на таком принципе основаны десульфатирующие импульсные зарядные устройства. АКБ в таких приборах заряжается импульсным током. За период зарядки (несколько миллисекунд) на клеммы аккумулятора подается разрядный короткий импульс обратной полярности и более длительный зарядный прямой полярности.

Очень важно в процессе заряда не допустить эффекта перезаряда аккумуляторной батареи, то есть момента, когда он зарядится до предельного напряжения (12,8 – 13,2 Вольта в зависимости от типа АКБ). Это может вызвать закипание аккумулятора, увеличение плотности и концентрации электролита, необратимые разрушения пластин. Именно поэтому заводские зарядные устройства снабжены электронной системой контроля и отключения

Именно поэтому заводские зарядные устройства снабжены электронной системой контроля и отключения

Это может вызвать закипание аккумулятора, увеличение плотности и концентрации электролита, необратимые разрушения пластин. Именно поэтому заводские зарядные устройства снабжены электронной системой контроля и отключения.

Немного теории

Процесс заряда аккумуляторов должен проходить по определенным правилам. Причем процесс заряда зависит от вида батареи. Нарушения этих правил приводит к уменьшению емкости и срока эксплуатации. Потому параметры зарядного устройства для автомобильного аккумулятора подбираются для каждого конкретного случая. Такую возможность предоставляет сложное ЗУ с регулируемыми параметрами или купленное специально под эту батарею. Есть и более практичный вариант — сделать зарядное устройство для автомобильного аккумулятора своими руками. Чтобы знать, какие параметры должны быть, немного теории.

Перед началом заряда надо измерить напряжение

Виды зарядных устройств для аккумуляторных батарей

Заряд аккумулятора — процесс восстановления израсходованной емкости. Для этого на клеммы аккумулятора подается напряжение, немного превышающее рабочие показатели АБ. Подаваться может:

Постоянный ток. Время заряда — не менее 10 часов, в течении всего этого времени подается фиксированный ток, напряжение изменяется от 13,8-14,4 В в начале процесса до 12,8 В в самом конце. При таком виде заряд накапливается постепенно, держится дольше. Недостаток этого способа — необходимо контролировать процесс, вовремя отключить зарядное устройство, так как при перезаряде электролит может закипеть, что существенно снизит его рабочий ресурс.
Постоянное напряжение. При заряде постоянным напряжением, ЗУ выдает все время напряжение 14,4 В, а ток изменяется от больших значений в первые часы заряда, до очень небольших — в последние. Потому перезаряда АБ не будет (разве что вы оставите его на несколько суток). Положительный момент этого способа — время заряда уменьшается (90-95% можно набрать за 7-8 часов) и заряжаемый аккумулятор можно оставить без присмотра. Но такой «экстренный» режим восстановления заряда плохо влияет на срок службы. При частом использовании постоянным напряжением АБ быстрее разряжается.

Графики изменения параметров ЗУ в разных режимах

В общем, если нет необходимости спешить, лучше использовать заряд постоянным током. Если надо за короткое время восстановить работоспособность аккумулятора — подавайте постоянное напряжение. Если говорить о том, какое лучше сделать зарядное устройство для автомобильного аккумулятора своими руками, ответ однозначен — подающее постоянный ток. Схемы будут простые, состоящие из доступных элементов.

Как определить нужные параметры при зарядке постоянным током

Опытным путем установлено, что заряжать автомобильные свинцовые кислотные аккумуляторы (их большинство) необходимо током, который не превышает 10% от емкости батарей. Если емкость заряжаемой АБ 55 А/ч, максимальный ток заряда будет 5,5 А; при емкости 70 А/ч — 7 А и т.д. При этом можно ставить чуть меньший ток. Заряд будет идти, но медленнее. Он будет накапливаться даже если ток заряда будет 0,1 А. Просто для восстановления емкости потребуется очень много времени.

Так как в расчетах принимают, что ток заряда составляет 10%, получаем минимальное время заряда — 10 часов. Но это — при полном разряде аккумулятора, а его допускать нельзя. Потому фактическое время заряда зависит от «глубины» разряда. Определить глубину разряда можно, замерив вольтаж на АБ до начала заряда:

Полностью заряженная батарея (100%) имеет напряжение 12,7-12,8 В.
Половинный разряд (около 50%) с напряжением 12 В. Вот при таком разряде или чуть ниже надо ставить АБ на зарядку.
Почти полный или полный разряд (10-0%) — 11,8-11,7 В. До таких значений лучше не опускаться — частый полный разряд сокращает срок службы.

Чтобы рассчитать примерное время заряда АБ, надо узнать разницу между максимальным зарядом батареи (12,8 В) и текущим ее вольтажом. Умножив цифру на 10 получим время в часах. Например, напряжение на аккумуляторе перед зарядом 11,9 В. Находим разницу: 12,8 В — 11,9 В = 0,8 В. Умножив эту цифру на 10, получаем что время заряда будет около 8 часов. Это при условии, что подавать будем ток, который составляет 10% от емкости батареи.

Трансформатор ТС-250 и снятие старой вторичной обмотки

Трансформатор ТС-250

Для успешной операции нам потребуется силовой трансформатор ТС-250 или ТС-180. Такие трансформаторы раньше применяли в телевизорах. В этих трансформаторах все рассчитано на большие токи, недаром цифры в модели трансформатора означают мощность в ваттах (250 и 180 ватт). В моем случае был использован трансформатор ТС-250.

Для целей изготовления зарядного устройства нам потребуется лишь первичная обмотка этих трансформаторов. Чтобы избавиться от лишнего груза, надо отмотать всю вторичную обмотку с обеих катушек.

Чтобы приступить к отматыванию вторичной обмотки надо разобрать трансформатор, предварительно пометив выводы, где находится вход питания 220 вольт, то есть первичную обмотку, которую мы оставляем на катушках.

Удаляем все конденсаторы, припаянные к выводам, для зарядного устройства они не нужны.

Перед разборкой трансформатора надо пометить местоположение сердечника, направление намотки проводов и расположение катушек. После сборки крайне желательно все вернуть на место «как было». Если собрать трансформатор неправильно он будет сильно гудеть. А если, к тому же, неправильно намотать вторичную обмотку (в неправильном направлении), то он вообще работать не будет из-за противотока.

Мусора и проводов при отмотке старой вторичной обмотки будет много, поэтому это лучше делать в гараже или на открытом воздухе, где не жалко намусорить.

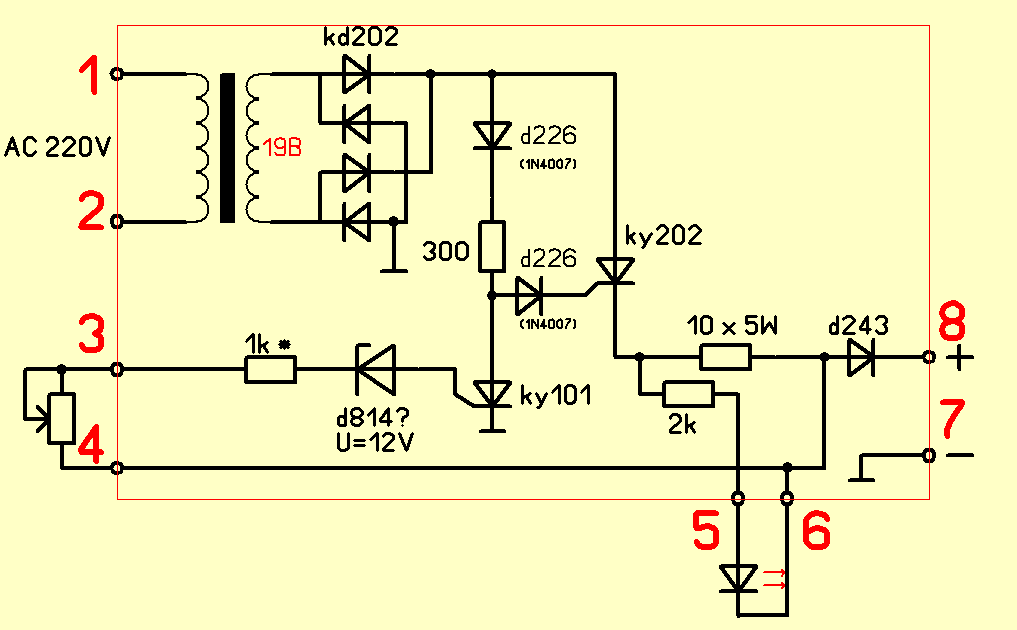

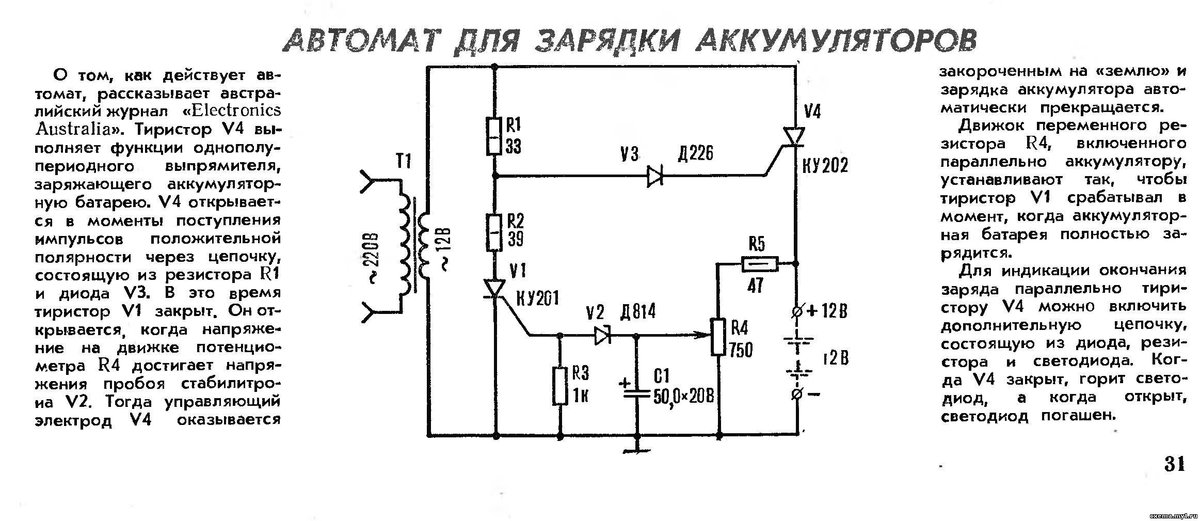

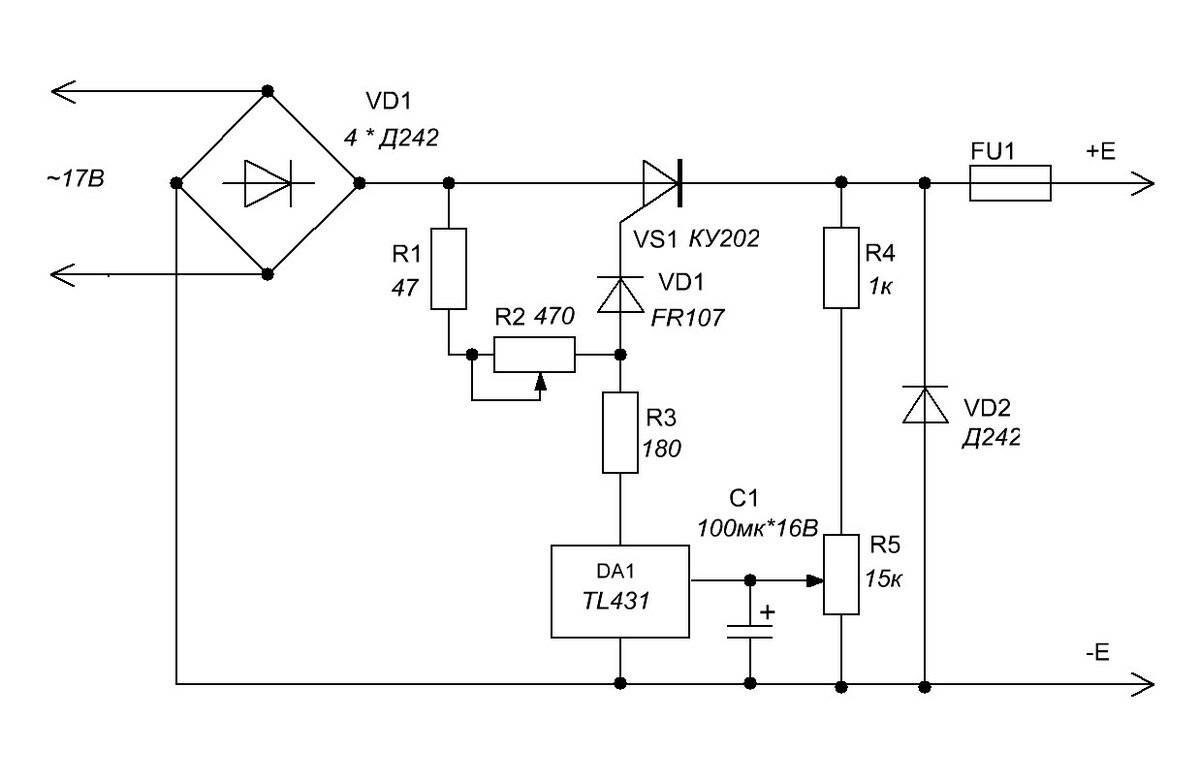

Простое зарядное устройство для АКБ на основе тиристора

По сути, речь идёт о тиристорном регуляторе. В прилагаемой схеме нет блока защиты, контрольного модуля и иных наворотов. Простота и минимальное количество деталей обусловили популярность этой несложной конструкции.

Возникает вопрос: не проще ли приобрести готовое устройство на тиристорах в магазине? Вроде бы, так и нужно поступить. Но у заводских недорогих ЗУ есть некоторые проблемы. Например, ток настраивается солидным переключателем, элементарно убавляющим либо прибавляющим витки в обмотке II трансформатора. Благодаря этому ток возрастает или падает. Получается грубо, ступенчато. А более качественное ЗУ стоит достаточно дорого. Поэтому имеет смысл сделать простое зарядное устройство своими руками. Плюсы:

доступность электронных компонентов и невысокая их стоимость;
лёгкость в поиске требуемой схемы (через интернет);
плавность регулировки тока зарядки (диапазон 1010 ампер);
использование импульсного тока, продлевающего эксплуатационный срок аккумулятора;
простая наладка;
стабильное функционирование.

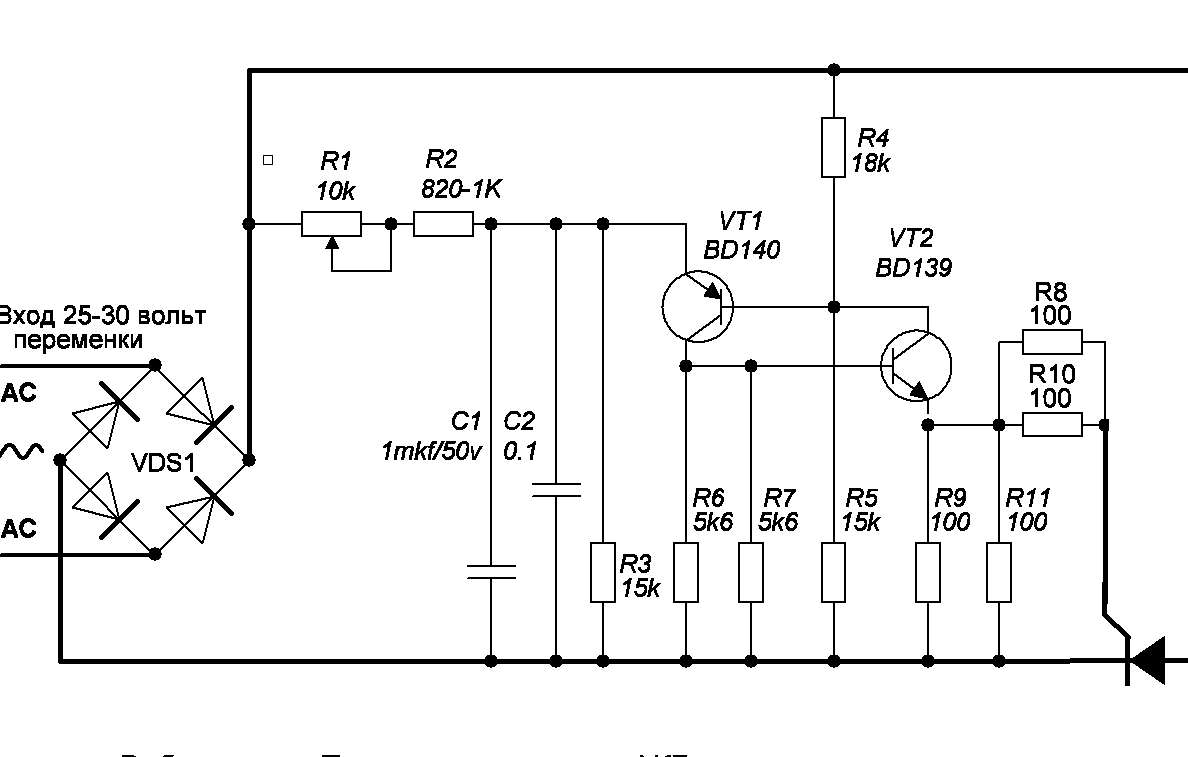

Принцип работы схемы и подбор деталей

Перед вами фазоимпульсный регулятор, где главными элементами являются тиристоры. Под текстом – доступная схема зарядного устройства для автомобильного аккумулятора:

Электронные компоненты зарядного устройства для автомобиля, которое вы хотите собрать своими руками, с учётом обозначения:

С1 – от 047 до 1 мкФ на 63 В;
R1 сопротивлением 6,8 кОм (Р = 0,25 Вт);
R2 на 300 Ом;
R3 на 3,3 кОм;
R4: 110 Ом;
R5: 15 кОм;
R6: 50 Ом;
R7 на 150 Ом мощностью 2 Вт;
VD1 – диод импульсного типа, обратное напряжение от 50 В;
VS1 – тиристор Т-160, 250 или КУ202;
транзисторы с прямым переходом КТ315 или им подобные (КТ3107 и т. д.);
транзисторы с обратным переходом КТ361, КТ 3102 и т. п.;
FU1: предохранитель на 10 А (подойдёт деталь на 15–20 А, с запасом).

На тиристор воздействуют компоненты VT1 и VT2. Затем в работу вступает диод, защищающий цепь от скачков напряжения, возникающих на VS1. R5 в самодельном зарядном устройстве для аккумулятора «вычисляет» I = 1/10 ёмкости. При 60 А/ч используется зарядка в 6 А. Чтобы знать точно, на контактах, ведущим к заряжаемому изделию, желательно вставить амперметр. Это позволит держать контроль над процессом.

Теперь о питании. Схема самодельного зарядного устройства для автомобильного аккумулятора подразумевает применение трансформатора, выдающего от 18 до 22 В. При большем значении сопротивление R7 увеличьте до 200 Ом. Не забудьте элементы моста на диодах закрепить на охлаждающих алюминиевых радиаторах (применяйте специальную пасту). Стоит отметить: использование диодов старого образца типа Д242 подразумевает их установку на радиатор через изолирующие прокладки-шайбы. Номинал предохранителя должен соответствовать применяемому току. Если это до 6 А, то для FU1 вполне достаточно 6,3 А. Ниже – схема для зарядных устройств для автомобильного аккумулятора (обратная сторона печатной платы):

Помимо предохранителя, существуют электронные способы гарантии от замыкания и перепутывания полюсов, что ведёт к выходу из строя ЗУ. Например, у вас имеется изделие, где уже невозможно различить «плюс», «минус». Тогда поможет специальная схема, сигнализирующая о неправильном подключении клемм. Её нужно включать последовательно между АКБ и ЗУ:

Используемые детали:

R1 и R2 – резисторы сопротивлением по 510 Ом;
VD1 и МВ2 – диоды (например, 1N4148 или ему подобные);
VD3 и МВ4 (можно не устанавливать);
реле любое на 12 В и 15 А (можно вытащить из отслужившего своё UPS);

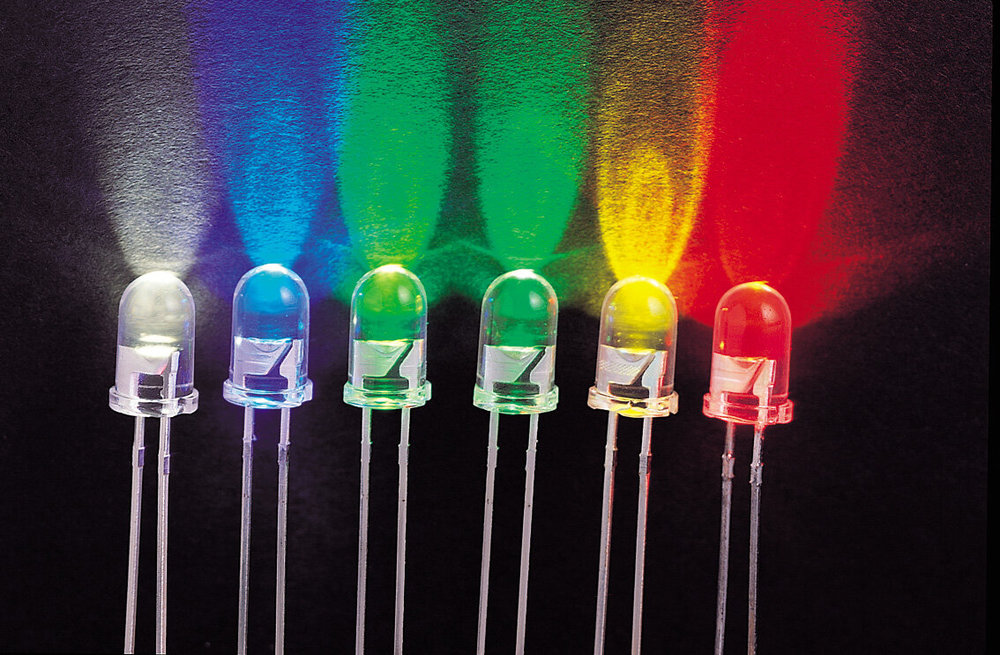

светодиоды любые.

Схема работает просто. При соблюдении полярности заряд, ещё имеющийся в батарее, замкнёт контакты реле, процесс начнётся, что подтвердит загоревшийся зелёный светодиод. Если же контакты перепутаны, зажжётся красный сигнализатор. Ниже – печатная плата устройства, защищающего от несоблюдения полярности при зарядке:

Устройство, принцип действия

Аккумулятор состоит из двух свинцовых пластин, погруженных в раствор серной кислоты. Одна из них является анодом, другая – катодом. В результате взаимодействия свинца с серной кислотой на поверхности пластин образуется сульфат свинца PbSO4.

Для заряда аккумулятора нужно приложить к аноду положительное напряжение, а к катоду – отрицательное, после чего на аноде начнет образовываться двуокись свинца PbO2, а на катоде – губчатый свинец Pb.

При разряде происходит обратное восстановление до сульфата свинца.
Напряжение полностью заряженного аккумулятора составляет около 2,12 В.
Стартерная аккумуляторная батарея с номинальным напряжением 12 В содержит шесть аккумуляторов, соединенных последовательно.
Следовательно, то, что в просторечье часто называют «аккумулятором», на самом деле является аккумуляторной батареей.

Заряжают АКБ с помощью специальных зарядных устройств ЗУ («зарядок»), которые можно приобрести в автомагазине, но можно изготовить и самостоятельно.

Самодельные ЗУ

Решение собрать самодельную зарядку для аккумуляторных батарей обычно продиктовано 2 основными причинами:

отсутствуют деньги на покупку заводского ЗУ, либо автомобилист банально не видит смысла в таких тратах;
есть желание попытаться собрать нечто подобное своими руками, спортивный или профессиональный интерес.

В обоих случаях нет существенных преград для того, чтобы приступить к изготовлению самодельного зарядного устройства для автомобильных аккумуляторов своими руками.

Есть возможность собрать как простую, так и более сложную схему.

Наиболее популярными и востребованными среди автолюбителей являются такие ЗУ, собранные на основе:

лампочки и диода;
выпрямителя.

Это довольно простое, но достаточно эффективное зарядное устройство, которое точно подойдёт для обслуживания автомобильного аккумулятора. Чтобы собрать оба узла своими руками, специальное образование или большой опыт не потребуются.

Лампочка и диод

Если быть точнее, то зарядка собирается из лампочки, а также из полупроводникового диода.

Применять этот вариант ЗУ актуально, если аккумулятор сел и имеющегося заряда не хватает для запуска двигателя. В качестве постоянного зарядного устройства эта схема подходит не самым лучшим образом.

Но всё же именно за счёт быстрой сборки и способности запустить мотор она получила широкое распространение.

В состав схемы входят:

Лампа накаливания. Подойдёт самая обычная лампочка, примерно на 100–150 Вт.
Диод. Брать следует именно полупроводниковый диод. Он отличается тем, что проводит ток лишь в одном направлении. С его помощью переменное напряжение будет преобразовываться в постоянное. Диод должен выдержать довольно высокую нагрузку.
Штекер, обеспечивающий подключение ЗУ к розетке.
Провода с клеммами, так называемыми крокодилами, чтобы соединиться с АКБ.

Принцип сборки схемы заключается в том, чтобы:

лампочку соединить с плюсом АКБ и в разрыв между ними подключить диод, а с другой стороны вывести на плюс штекера;
минус соединить со штекером;
изолировать все соединения и контакты;
включить ЗУ в розетку.

При условии, что используется лампочка на 100 Вт, ток заряда составит примерно 0,17 А. То есть на зарядку АКБ потребуется порядка 10 часов.

Важно учитывать, что таким ЗУ можно лишь подзарядить немного севшие батареи, которые сами не способны запустить мотор. Если у батареи глубокий разряд, эта схема не подойдёт

Выпрямитель

Ещё один пример простейшего ЗУ. Рассматриваемое зарядное устройство, предназначенное для АКБ, состоит в основном из выпрямителя.

Есть 2 главных компонента схемы. Это сам выпрямитель, а также преобразователь напряжения.

Для зарядки можно использовать 3 вида выпрямителей. Они могут заряжать с помощью тока:

переменного;
постоянного;
ассиметричного.

Среди всех этих вариантов наиболее предпочтительным выглядит именно последний.

Для сборки ЗУ потребуется соответствующий вариант выпрямителя и хороший усилитель тока.

Конструктивно выпрямитель состоит из:

предохранителя;
мощного диода;
стабилитрона;
выключателя;
переменного резистора.

Собрать схему несложно.

Сборка предусматривает выполнение таких рекомендаций:

подготовить предохранитель требуемого номинала;
найти трансформатор мощностью до 150 Вт с выходным напряжением около 21 В;
отыскать подходящий резистор типа МЛТ 2;
взять выпрямитель, рассчитанный на ток минимум 5 А;
усилитель можно собрать из 2 транзисторов типа КТ825;
чтобы улучшить охлаждение, при установке транзисторы устанавливают на радиаторы.

Сборку выполняют навесным методом. То есть нужна старая плата, предварительно очищенная от дорожек. На ней размещаются все компоненты и соединяются проводами.

Основным преимуществом рассматриваемой схемы считается возможность регулировки параметров выходящего тока для зарядки источников питания. Но есть и минус. Это необходимость поиска всех составляющих компонентов, а также повышенные требования к качеству и точности их установки и соединения между собой.

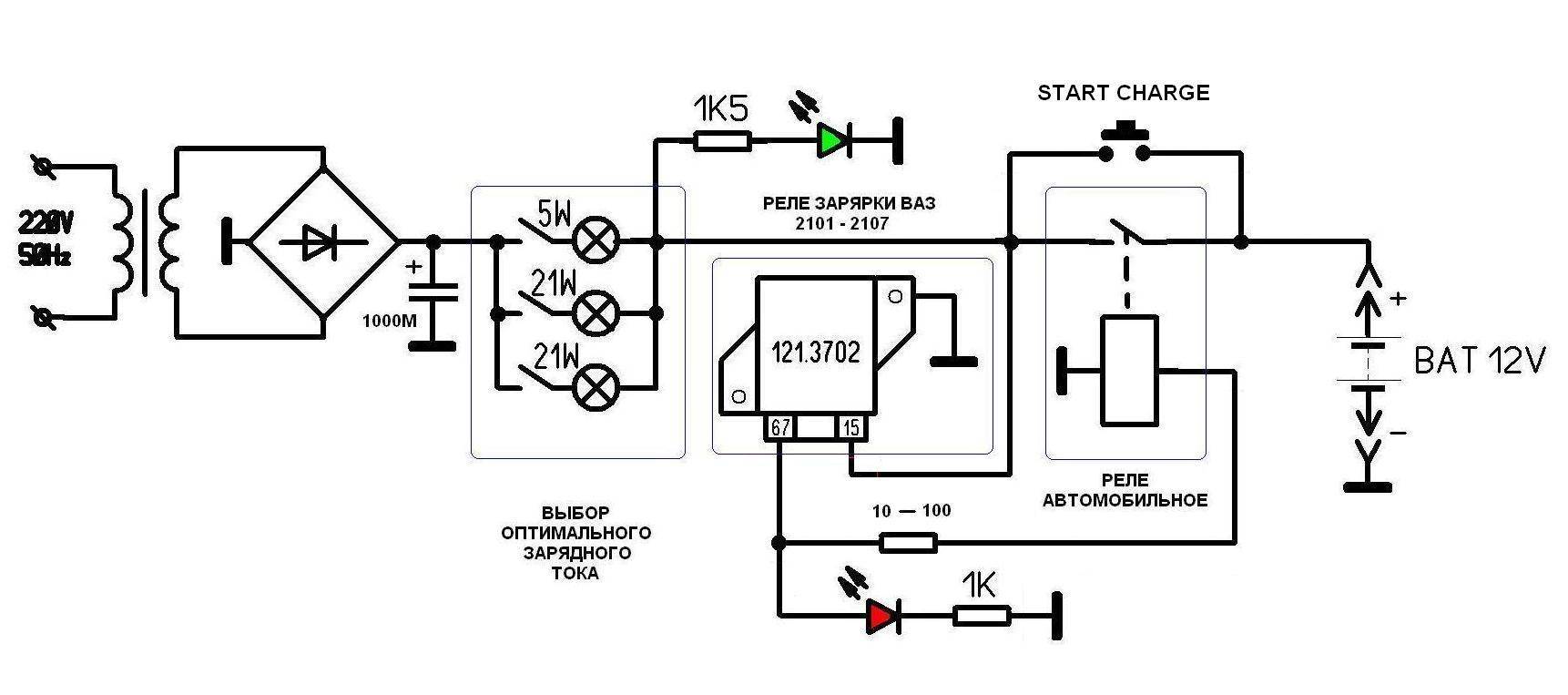

У этой схемы есть упрощённый аналог. В нём используют выпрямитель, трансформатор, а также лампочку на 12 В и 40 Вт. Суть схемы в том, чтобы выпрямитель и лапочку подключить к минусовой клемме АКБ, соединив их с трансформатором. А плюс от трансформатора идёт напрямую к положительной клемме аккумулятора.

Нюансы регулировки напряжения на блоке ATX с ШИМ TL494

Главная задача переделки – добиться U = 14,4 В для успешной зарядки изделия. Алгоритм действий:

Провода, присоединённые к плате, отпаяйте. Но зелёный оставьте и припаяйте к «минусу» (это токоведущие площадки, ранее бывшие с проводками тёмного цвета). Такая операция позволит запустить блок.
Возьмите любые провода, припаяйте к той же «массе» и шине +12 В.
Далее придётся работать с ШИМ, конкретно – микросхемой TL494 или её аналогом. Необходимо разыскать 1-й контакт детали (нижний левый).
Переверните плату и просмотрите дорожку, идущую от ножки микросхемы. Вы увидите, что 1-й контакт соединён с тремя резисторами. Нас интересует сопротивление, соединённое с плюсовыми выводами блока. На фото ниже он выделен красным:

Выпаяйте резистор из платы и определите тестером его сопротивление. Например, это 38 кОм (для каждого компьютерного БП цифра своя). Припаяйте пару проводов, как это показано ниже:

Найдите переменное сопротивление с таким же номиналом и припаяйте к этим двум проводкам. Включите БП в сеть и, поворачивая движок компонента, добейтесь напряжения 14,5 В.

Далее нужно выпаять переменное сопротивление и замерить его тестером. Подберите соответствующую деталь – постоянное сопротивление. Можно использовать пару компонентов, спаяв их последовательно. Протестируйте работу устройства. Для удобства стоит привернуть подходящую ручку для переноски и установить амперметр. Но об этом – далее.

Требования техники безопасности к зарядникам АКБ

Работа с электросхемами пожароопасна, поэтому важно соблюсти меры предосторожности:

оборудовать зону, где будет происходить заряжание, несгораемой подложкой;
обезопасить себя при сборке с помощью перчаток, изолирующего ковра, другой индивидуальной защиты (особенно актуально для простеньких сборок);
после запуска нового приспособления отслеживать протекающие процессы до момента завершения зарядки;
периодически снимать показания тока, напряжения, сопротивления, а также температурные изменения системы;
оснастить зарядник функцией автоматического отключения, особенно в случае самостоятельной домашней работы без контроля со стороны мастера.

ПИ или ИБП?

В наши дни компьютерный импульсный блок питания (ИБП) может оказаться доступнее трансформатора на железе; вдруг он просто в хламе валяется. ИБП часто переделывают в лабораторные БП, но, вообще говоря, это плохой вариант. Выходное напряжение по каналу +12 В удается задрать максимум до 16-17 В, чего для конструкторско-исследовательских целей маловато. А уровень импульсных помех на выходе тогда, мягко говоря, великоват. Как налаживать УМЗЧ с собственными шумами в –66 дБ (что еще очень скромненько), если по питанию «шерсти прет» на –44 дБ или хуже того? Но вот зарядка для аккумулятора автомобиля на 60 А/ч из ИБП получается отличная, и отдельную защиту городить не надо, все уже есть. Переделывают ИБП в авто ЗУ в целом след. образом:

Удаляют выходные провода кроме желтых (+12 В), черных (общий, масса, GND) и зеленого провода логического включения PC ON;
Провод PC ON закорачивают на массу (соединяют с любым из черных);
Ставят механический выключатель сети, если нет штатного сзади;
По схеме или руководствуясь собственным опытом, ищут в обвязке стабилизатора +12 В резистор в цепи обратной связи Rcs;
Заменяют его потенциометром на 10 кОм Rн;
Вращая движок Rн, устанавливают в канале +12 В напряжение +14,4 В;
Замеряют полученное значение Rн и вместо Rcs впаивают постоянный резистор ближайшего номинала из стандартного ряда, допуск на разброс до 2%;
По возможности встраивают в ИБП универсальный указатель напряжения и тока (см. далее) для контроля заряда, питание его – от цепи заряда или +5 В (красный провод);
Сводят желтые и черные провода в отдельные жгуты, надежно присоединяют к ним токовые шланги с зажимами для подключения к АКБ – зарядка готова!

Конструкция автоматического зарядного устройства

Все детали зарядного устройства размещены в корпусе миллиамперметра В3-38, из которого удалено все его содержимое, кроме стрелочного прибора. Монтаж элементов, кроме схемы автоматики, выполнен навесным способом.

Конструкция корпуса миллиамперметра, представляет собой две прямоугольные рамки, соединенные четырьмя уголками. В уголках с равным шагом сделаны отверстия, к которым удобно крепить детали.

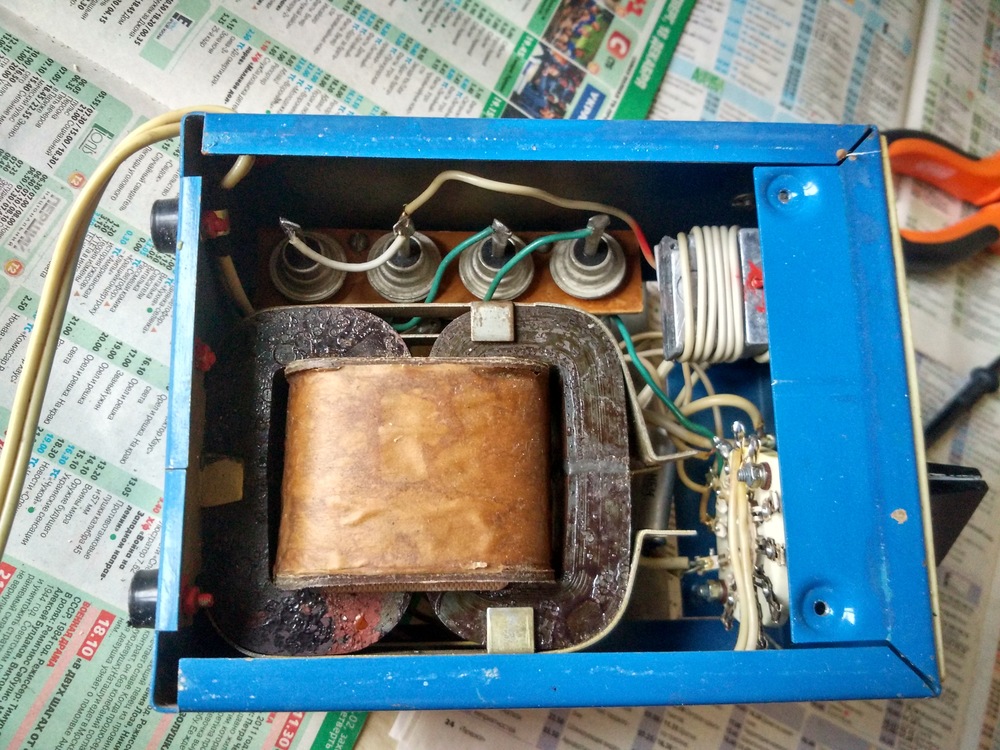

Силовой трансформатор ТН61-220 закреплен на четырех винтах М4 на алюминиевой пластине толщиной 2 мм, пластина в свою очередь прикреплена винтами М3 к нижним уголкам корпуса. На этой пластине установлен и С1. На фото вид зарядного устройства снизу.

К верхним уголкам корпуса закреплена тоже пластина из стеклотекстолита толщиной 2 мм, а к ней винтами конденсаторы С4-С9 и реле Р1 и Р2. К этим уголкам также прикручена печатная плата, на которой спаяна схема автоматического управления зарядкой аккумулятора. Реально количество конденсаторов не шесть, как по схеме, а 14, так как для получения конденсатора нужного номинала приходилось соединять их параллельно. Конденсаторы и реле подключены к остальной схеме зарядного устройства через разъем (на фото выше голубой), что облегчило доступ к другим элементам при монтаже.

На внешней стороне задней стенки установлен ребристый алюминиевый радиатор для охлаждения силовых диодов VD2-VD5. Тут также установлен предохранитель Пр1 на 1 А и вилка, (взята от блока питания компьютера) для подачи питающего напряжения.

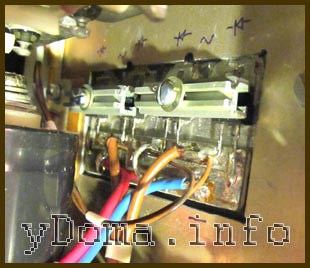

Силовые диоды зарядного устройства закреплены с помощью двух прижимных планок к радиатору внутри корпуса. Для этого в задней стенке корпуса сделано прямоугольное отверстие. Такое техническое решение позволило к минимуму свести количество выделяемого тепла внутри корпуса и экономии места. Выводы диодов и подводящие провода распаяны на незакрепленную планку из фольгированного стеклотекстолита.

На фотографии вид самодельного зарядного устройства с правой стороны. Монтаж электрической схемы выполнен цветными проводами, переменного напряжения – коричневым, плюсовые – красным, минусовые – проводами синего цвета. Сечение проводов, идущих от вторичной обмотки трансформатора к клеммам для подключения аккумулятора должно быть не менее 1 мм2.

Шунт амперметра представляет собой отрезок высокоомного провода константана длиной около сантиметра, концы которого запаяны в медные полоски. Длина провода шунта подбирается при калибровке амперметра. Провод я взял от шунта сгоревшего стрелочного тестера. Один конец из медных полосок припаян непосредственно к выходной клемме плюса, ко второй полоске припаян толстый проводник, идущий от контактов реле Р3. На стрелочный прибор от шунта идут желтый и красный провод.

Печатная плата блока автоматики зарядного устройства

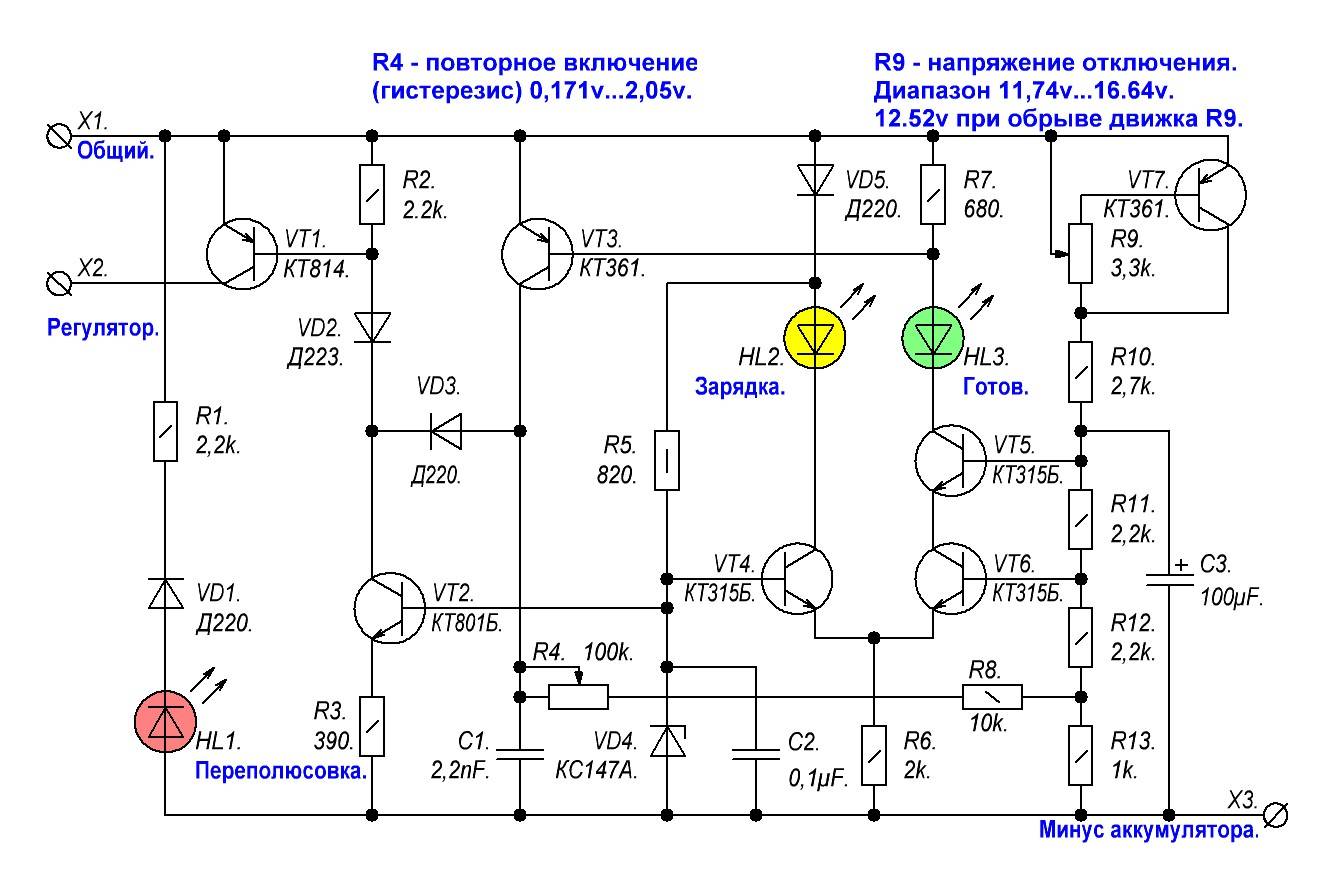

Схема автоматического регулирования и защиты от неправильного подключения аккумулятора к зарядному устройству спаяна на печатной плате из фольгированного стеклотекстолита.

На фотографии представлен внешний вид собранной схемы. Рисунок печатной платы схемы автоматического регулирования и защиты простой, отверстия выполнены с шагом 2,5 мм.

На фотографии выше вид печатной платы со стороны установки деталей с нанесенной красным цветом маркировкой деталей. Такой чертеж удобен при сборке печатной платы.

Чертеж печатной платы выше пригодится при ее изготовлении с помощью технологии с применением лазерного принтера.

А этот чертеж печатной платы пригодится при нанесении токоведущих дорожек печатной платы ручным способом.

Шкала вольтметра и амперметра зарядного устройства

Шкала стрелочного прибора милливольтметра В3-38 не подходила под требуемые измерения, пришлось начертить на компьютере свой вариант, напечатал на плотной белой бумаге и клеем момент приклеил сверху на штатную шкалу.

Благодаря большему размеру шкалы и калибровки прибора в зоне измерения, точность отсчета напряжения получилась 0,2 В.

Провода для подключения АЗУ к клеммам аккумулятора и сети

На провода для подключения автомобильного аккумулятора к зарядному устройству с одной стороны установлены зажимы типа крокодил, с другой стороны разрезные наконечники. Для подключения плюсового вывода аккумулятора выбран красный провод, для подключения минусового – синий. Сечение проводов для подключения к устройству аккумулятора должно быть не менее 1 мм2.

К электрической сети зарядное устройство подключается с помощью универсального шнура с вилкой и розеткой, как применяется для подключения компьютеров, оргтехники и других электроприборов.

Зарядное устройство для аккумулятора автомобиля: как сделать своими руками, варианты, схемы, правила
