Простейший способ проверить цепь светодиодов лампы
Сначала пробуем разобрать саму лампу. Есть разборные модели но порой потребуется нагревать феном строительным или подрезать корпус. Вначале естественно визуальный осмотр. Как правило, сгоревший светодиод отличается по цвету или имеет подгоревшую ножку и контактные площадки для пайки светодиода обгорели или отслоились.
Способ 1.
Подать питание лучше отдельным блоком питания, на лампу. Обычно 3.7 вольта подается на каждый светодиод, но бывают и другие номиналы м
Необходимо обратить внимание что в зависимости от количества светодиодов и вольтаж изменяется. Для быстрой проверки светодиодных элементов лед лампы подручными способами можно использовать любую батарейку на 3 вольта и скрепки соединив контакты. Только соблюдайте полярность подключения
Только соблюдайте полярность подключения.
Присоединив контакты к скрепке и соблюдая полярность, проверяем по очереди светодиоды
Подобное устройство проверки используем и при проверке встроенной подсветки светильника.
Проверяем все светодиоды подсветки на работоспособность
Неисправность одного светодиода, влечет за собой отключение всех!
Способ 2.
Прозвонить прибором нужно все не повреждённые светодиоды в цепи. Но способ есть проще, подключив лампу к питанию провести нехитрые манипуляции
- Поочерёдно замыкать (кинуть перемычку) контакты каждого светодиода пинцетом или проводом с зачищенными и залуженными контактами.
- Лампа загорится тогда, когда вы найдёте (замкнёте контакты) на сгоревшем светодиоде. В случае если этого не произошло, смотрите далее по цепи.
- Проверяйте плату на причину прогаров, вздутие конденсаторов, проверьте внимательно дорожки на самой плате регуляторе. Подпаяйте оборванные контакты.
Нельзя заменять светодиод перемычкой, когда в общей цепи их менее 10, произойдёт перегрузка конденсаторов, блочные светодиоды, сгорят, когда в одном корпусе их по 3 шт. Определить их можно по трём тёмным точкам, внутри жёлтого или белого кристалла.
Ремонт лампы светодиодной
Важно знать что, светодиод имеют полярность и при его замене нужно правильно его установить на плату. Все светодиоды припаяны печатным методом, то есть погружены в олово. Обычно, для запайки светодиода используют паяльный фен
В домашних условиях хоть и затруднительно, но возможно нанести паяльником больше олова
Обычно, для запайки светодиода используют паяльный фен. В домашних условиях хоть и затруднительно, но возможно нанести паяльником больше олова.
Для установки достаточно установить его на печатную плату и прогреть паяльником его торцы с контактными площадками. При мощной припайке придется дополнительно с низу подогреть плату паяльником
Важно не перегреть при пайке светодиодный элемент!
Видео:
Возможный способ ремонта светодиодных ламп с помощью токопроводящей пасты.
Видео:
https://youtube.com/watch?v=b3wR-3whmqA
Ещё схемы драйверов
Ниже размещу немного информации по схемам и по ремонту от меня (автора блога СамЭлектрик.ру)

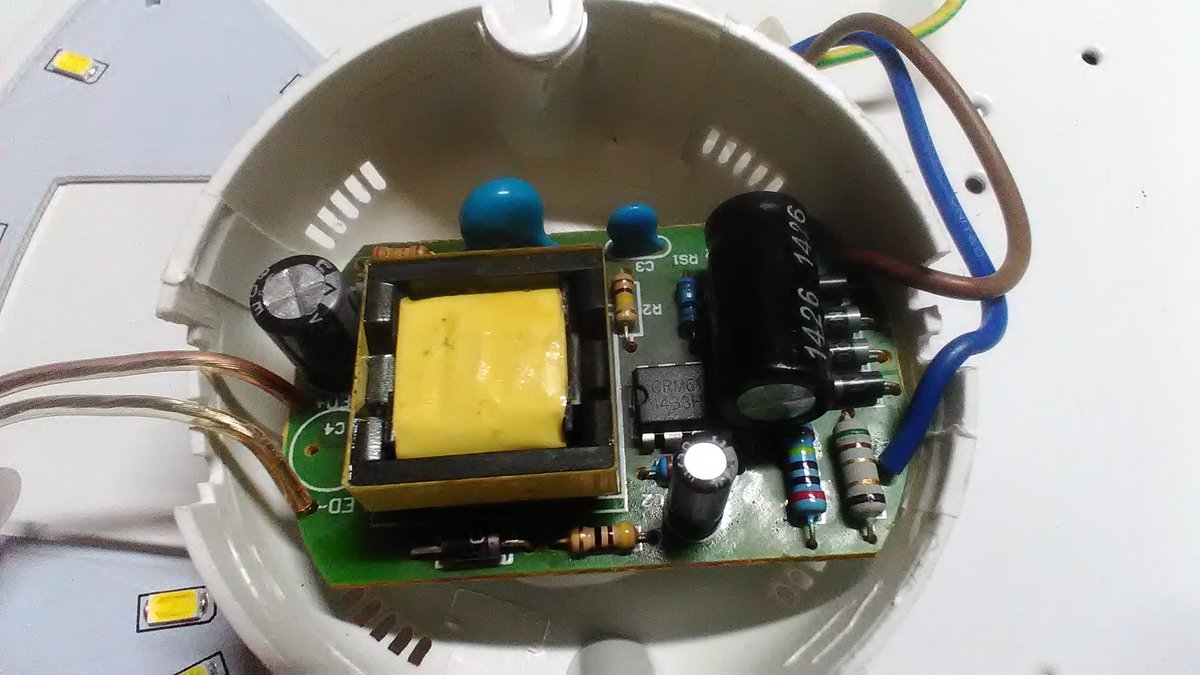

Светодиодный прожектор Навигатор, рассмотренный в статье Про ремонт светодиодных прожекторов (ссылку уже давал в начале статьи).
Схема стандартная, выходной ток меняется за счет номиналов элементов обвязки и мощности трансформатора:
LED Driver MT7930 Typical. Схема электрическая принципиальная типовая для светодиодного прожектора
Схема взята из даташита на эту микросхему, вот он:• LED Driver MT 7930. Typical application / Описание, типовая схема включения и параметры микросхемы для драйверов светодиодных модулей и матриц., pdf, 661.17 kB, скачан: 3230 раз./ В даташите подробно расписано, что и как надо поменять, чтобы получить нужный выходной ток драйвера.

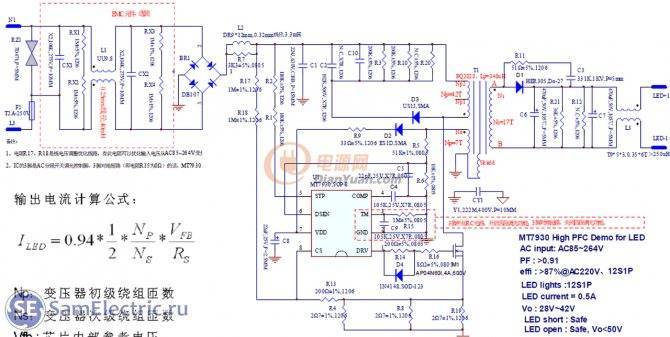

Вот более развернутая схема драйвера, приближенная к реальности:
LED Driver MT7930. Схема электрическая принципиальная
Видите слева от схемы формулу? Она показывает, от чего зависит выходной ток. Прежде всего, от резистора Rs, который стоит в истоке транзистора и состоит из трех параллельных резисторов. Эти резисторы, а заодно и транзистор выгорают.
Имея схему, можно приниматься за ремонт драйвера.
Но и без схемы можно сразу сказать, что в первую очередь надо обратить внимание на:
- входные цепи,
- диодный мост,
- электролиты,
- силовой транзистор,
- пайку.
Далее надо проверить поступление питания на микросхему, которое подается в два захода – сначала от диодного моста, потом (после нормального запуска) – с обмотки обратной связи выходного трансформатора.
Сам я именно подобные драйвера ремонтировал несколько раз. Иногда помогала только полная замена микросхемы, транзистора и почти всей обвязки. Это очень трудозатратно и экономически неоправданно. Как правило – это гораздо проще и дешевле – покупал и устанавливал новый Led Driver, либо отказывался от ремонта вообще.
Обновление: Упрощенная схема контроллера люстры
Читатель Вадим прислал немного другую схему контроллера, см. комментарии от 24 декабря 2018 г. и позже.

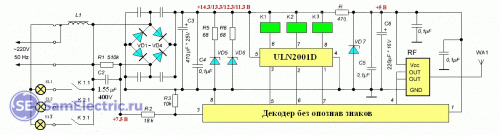

Схема блока управления светодиодной люстры с управлением от радио пульта
Коротко рассмотрю работу и отличия этой схемы от опубликованной ранее.
До точки первого каскада схемы питания +14,3 В схема практически не отличается. В месте этой точки указаны 4 напряжения, которые соответствуют количеству включенных реле: 0/1/2/3. Вместо ключевых транзисторов используется микросхема ULN2001, которая выполняет ту же функцию ключевых каскадов.
Далее, напряжение подается на резистор 470 Ом, и при помощи стабилитрона VD7 преобразуется в напряжение около 5 В.
Далее всё, как и в первом варианте схемы, радиомодуль и декодер сигнала.
Что делать, если не работает люстра с пультом дистанционного управления?
Светодиодные изделия вошли в бытовую жизнь обычных людей весьма стремительно, вытеснив даже люминесцентные и полностью заменив лампы накаливания. Для гостиных и спален хорошим вариантом будет светодиодная люстра на пульте управления. Она имеет ряд преимуществ перед классическими, с обычными выключателями.

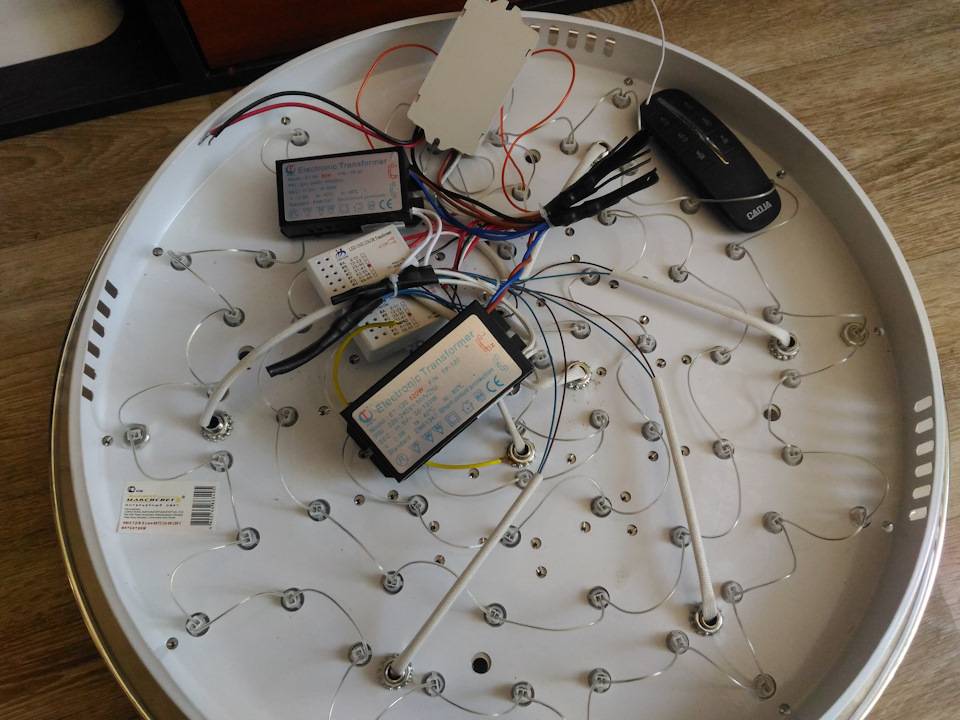

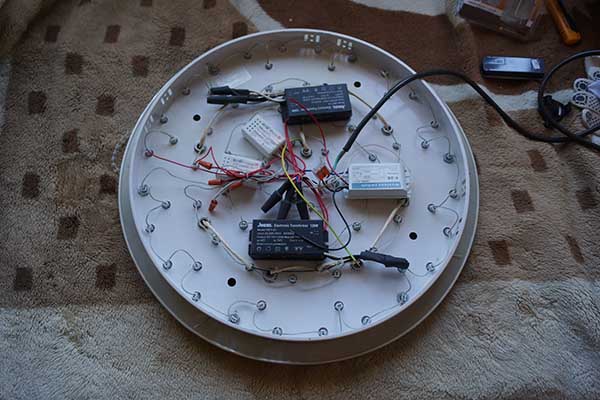

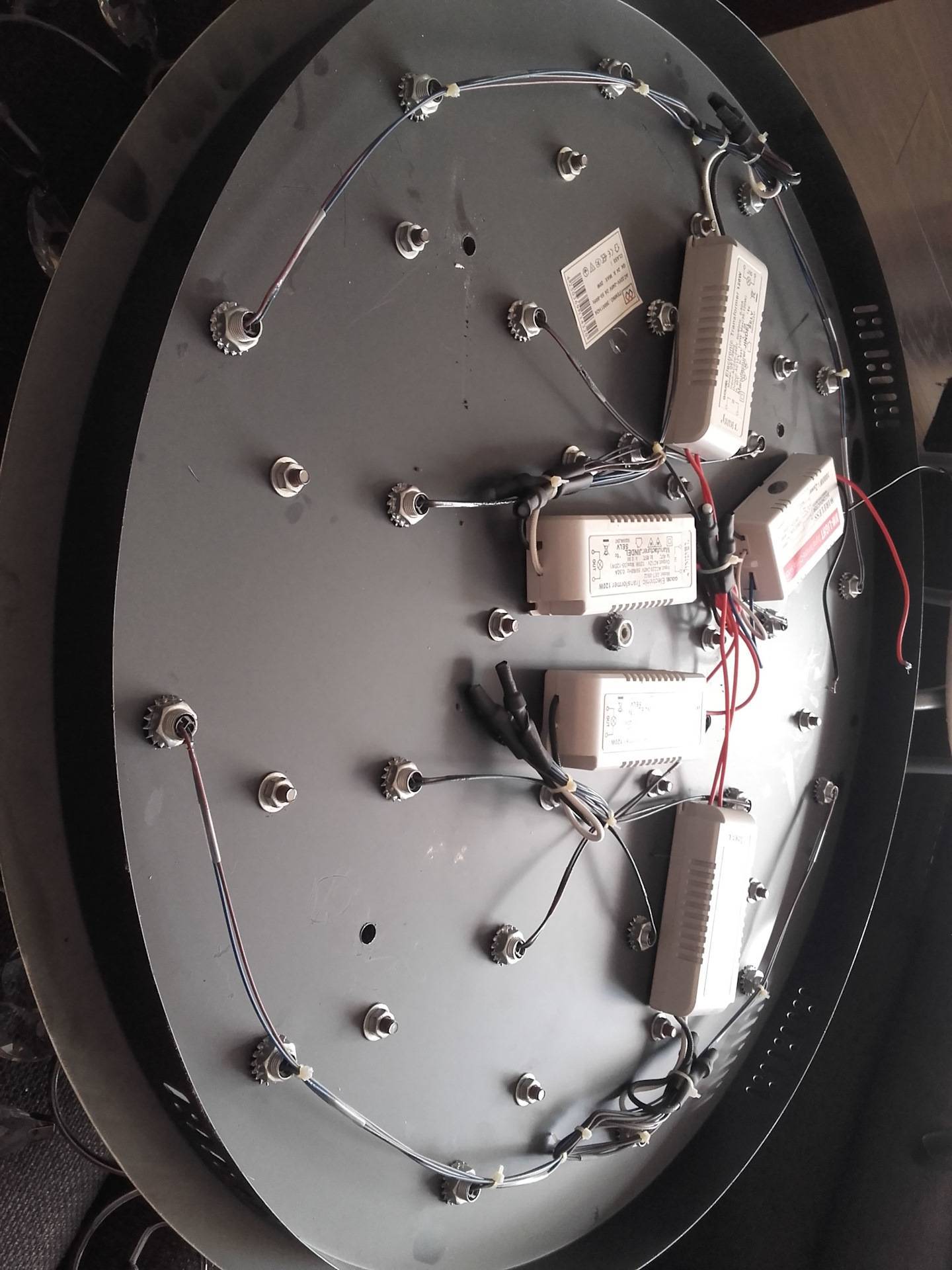

Светодиодная люстра такой конструкции весьма сложна, она имеет ряд дополнительных деталей, которые в сумме повышают риск ее поломки. Неприятное зрелище, когда вы пытаетесь включить люстры, а они загораются через раз, либо не светят вовсе. В данной статье мы рассмотрим строение этого светового прибора, чтобы понять, в каком именно узле могла возникнуть неисправность, а также обсудим способы, как отремонтировать люстру с пультом управления.

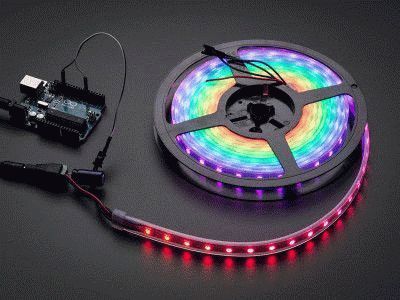

Светодиодные ленты
Сегодня в моде светодиодные ленты, и лучше вообще не доводить до их поломки. Мы уже сказали, что p-n переход со столь тонкой нитью боится перегрузки как в прямом, так и в обратном направлении. Для питания светодиодных лент применяются специальные усилители и адаптеры. Причём для RGB разновидностей система трёхканальная. Это целая наука. Но, руководствуясь указанными выше соображениями, вполне можно найти способ питать светодиодную ленту от устройства, которое мы показали на фото. Весь смысл в том, чтобы правильно рассчитать ток потребления и не превысить напряжение питания.
Промышленный стандарт предусматривает следующие значения для обеспечения энергией светодиодных лент: 5, 12, 24, 36, 48 В. Исходя из этого, нужно понимать, что в продаже можно найти как подходящий к нашему источнику товар, так и несовместимый. В связи с этим приводим расшифровку системы обозначений импортных светодиодных лент. Маркировка состоит из следующих основных групп:
- Наименование: LED Strip, Light strip.
- Буквенное обозначение типа конструкции. Иногда вместо него ставится класс защиты по международному стандарту (ip). Это позволяет понять, можно ли применять такую светодиодную ленту, к примеру, в ванной комнате. IP65: SE – покрытая тонким слоем силикона, P, PW – лента в силиконовой трубке; IP67: PGS – лента в силиконовой трубке, заполненной герметиком.
- СС – токовая светодиодная лента.
- RS – открытая (non-waterproof) с боковым (side) свечением.
- RSW – влагозащищённая (waterproof) с боковым (side) свечением.
- RT – открытая (non-waterproof) с прямым свечением.
- RTW – влагозащищённая (waterproof) с прямым свечением.
- ULTRA – открытая повышенной яркости.
- SPI – управляемая RGB лента.
- Код изготовителя. Например, номер серии, партии.
- Тип светодиодов. Например, SMD 3528.
- Поскольку светодиоды бывают разные, то непременно указывается цвет. Обычно в виде 1 – 3 латинских букв. Например, PW – чистый белый (pure white); Y – жёлтый (yellow); NW – натуральный белый (natural); WW – тёплый белый (warm white). Фактически нет чётких нормативов, каждый производитель расшифровку делает по-своему.
- Рабочее напряжение указывается в вольтах: 12 V; 24 V и т. д.
- Иногда в виде 2Х указывается двойная плотность установки светодиодов.
- Цвет свечения в кельвинах: до 3000 К – тёплый; 4000 К – холодные тона; свыше 5000 К – лампы дневного света.
- Светимость в Лм на один светодиод.
Также могут указываться потребляемые токи светодиодов, цвет основания ленты, размеры матриц (микросхем с набором светодиодов) и некоторые другие параметры. Понятно, что в ванную комнату нужно брать защищённую от воды конструкцию, тогда как для гостиной сойдёт любая. Класс IP67 легко выдержит натиск дождя, на ленту, выполненную согласно IP20 страшно даже брызнуть водой. Имеются и в ГОСТ указания на степень защиты приборов: для каждого помещения они свои. Класс IP не должен быть ниже, нежели это указано в стандарте для данного типа размещения.
Аналогичным образом маркируется оборудования. В продаже можно найти усилители обычные и для цветных лент, пульты дистанционного управления, контроллеры и многое другое. Комбинируя, можно составить набор из оборудования под заданные параметры. Это все, что мы хотели сегодня рассказать про ремонт светодиодных светильников и люстр своими руками.
Характерные неисправности люстры
Неисправности, связанные с люстрами, оснащёнными дистационным управлением, имеют характерные черты. Основные поломки, которые часто встречаются:
- Не реагирует на пульт;
- Не реагирует на стационарный выключатель;
- Не светятся определённое количество светодиодов или галогенных ламп;
- Выполняются несколько команд с пульта и перестаёт реагировать на команды;
- Не реагирует ни на пульт, ни на стационарный выключатель.
Нет реакции пульта
Причин может быть несколько. Возмите смартфон, включите режим камеры, наведите пульт на камеру и нажимайте кнопки. Если он работает, то вы увидите на экране яркое белое моргание. Если нет — значит, его надо ремонтировать.
Определить причину неисправности можно, выполнив следующие действия:
- Проверка батареек;
- Проверка дорожек платы пульта;
- Проверка и чистка контактных площадок платы.
Нужно открыть отсек, где установлены батарейки, и достать их. Проверить напряжение батарейках мультиметром, если оно ниже нормы — заменить батарейки.
Если дальше световой прибор не реагирует на пульт, возьмите и разберите его, просмотрите внимательно дорожки печатной платы, места паек — вокруг них могут быть кольцевые трещины, если они есть — пропаяйте. Почистите контактные площадки.
Если пульт работает, значит, причина в конроллере управления люстрой. Снимите люстру, достаньте блок контроллера, разберите его и увидете плату RF-приёмника. Проверьте все конденсаторы на плате и контакты паек, желательно все конденсаторы заменить, так как со временем ёмкость их падает, и они дают утечку. Проверьтеть контакты возле фотоэлемента, они часто теряются, если надо — пропаяйте. Проверьте китайский фотоэлемент на предмет трещин.
Если всё обнаруженные неполадки устранены, а RF-приёмник не заработал, значит, вышла из строя микросхема RF-приёмника. Замените микросхему или купите новый RF-приёмник.
Неккоректная работае с пульта
Если со стационарного выключателя работают все режимы, а с дистанции сначала срабатывают выбранные режимы, а потом световой элемент перестаёт реагировать на команды, то проблема в плате контроллера управления. На ней находятся металокерамические конденсаторы, которые напоминают толстенькие подушечки — именно их и надо заменить.
Неполадки со стационарным выключателем
Если люстра включается с дистанционного пульта управления и не реагирует на стационарный выключатель, это значит, что контроллер управлением исправен и электронные трансформаторы тоже. Иначе бы с пульта она не работала при условии исправности пульта и блока контроллера управлением. Надо взять мультиметр и прозвонить все соединения выключателя с блоком контроллера, предварительно всё обесточив. Найти обрыв и устранить.
Не светятся светодиоды и лампы
Если не светятся все светодиоды, значит, не работает контроллер управления. Если не светится определённое число, значит, вышел из строя один или несколько светодиодов, или один из двух электронных трансформаторов, который питает свою линейку светодиодов. Светодиоды соеденены последовательно, и если один сгорел, то цепь разрывается, и остальные тоже не светятся. Проверьте светодиоды. Найдите сгоревший и замените.

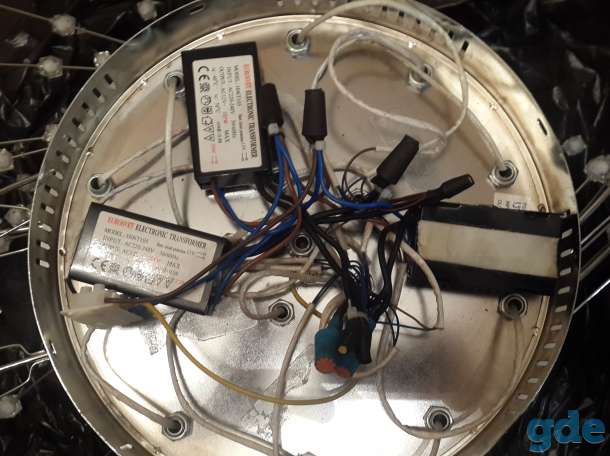

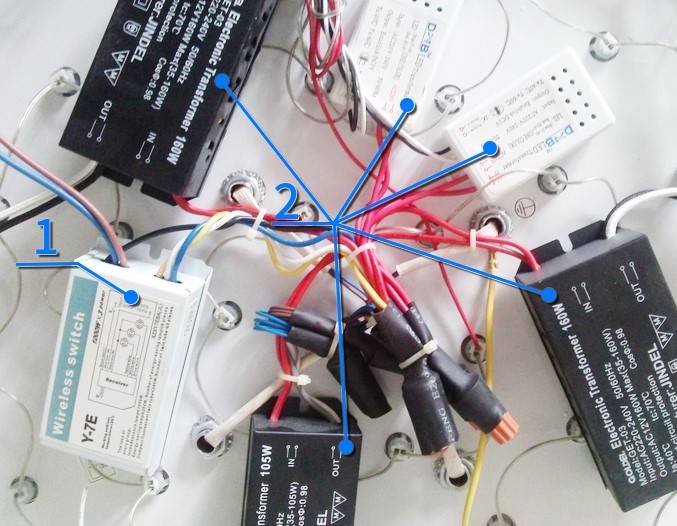

Если используются галогеновые лампы, надо проверить электронные трасформаторы, к которым они подсоединены. Затем проверить сами лампы: обычно они соеденены паралельно и легко прозваниваются мультиметром. Наидите неисправную и замените.
Светильник не включается
Если люстра не срабатывает ни от пульта управления, ни от стационарного выключателя, скорее всего, вышел из строя блок управления люстрой. Обычно своё предназначение блок управления люстры выполняет очень надёжно, но из-за перепадов напряжения выходит из строя микросхема блока управления, выгорают проводящие дорожки на плате. Откройте блок, держа плату одной рукой. В другую руку возьмите увеличительное стекло, с помощью которого внимательно расматрите металлизированные дорожки на предмет повреждений и микротрещин. Повреждённые элементы можно восстановить.
Диагностика и ремонт светодиодных люстр с пультом управления особых трудностей не вызывает. Вы сможете сэкономить значительную сумму денег, отремонтировав люстру самостоятельно и не прибегая к помощи специалиста.
Схемы люстр с дистанционным управлением
Прежде чем рассказать о ремонте неисправной люстры с дистанционным управлением, надо выяснить, как система функционирует в комплексе. Это поможет в диагностике неисправности и сэкономит время.

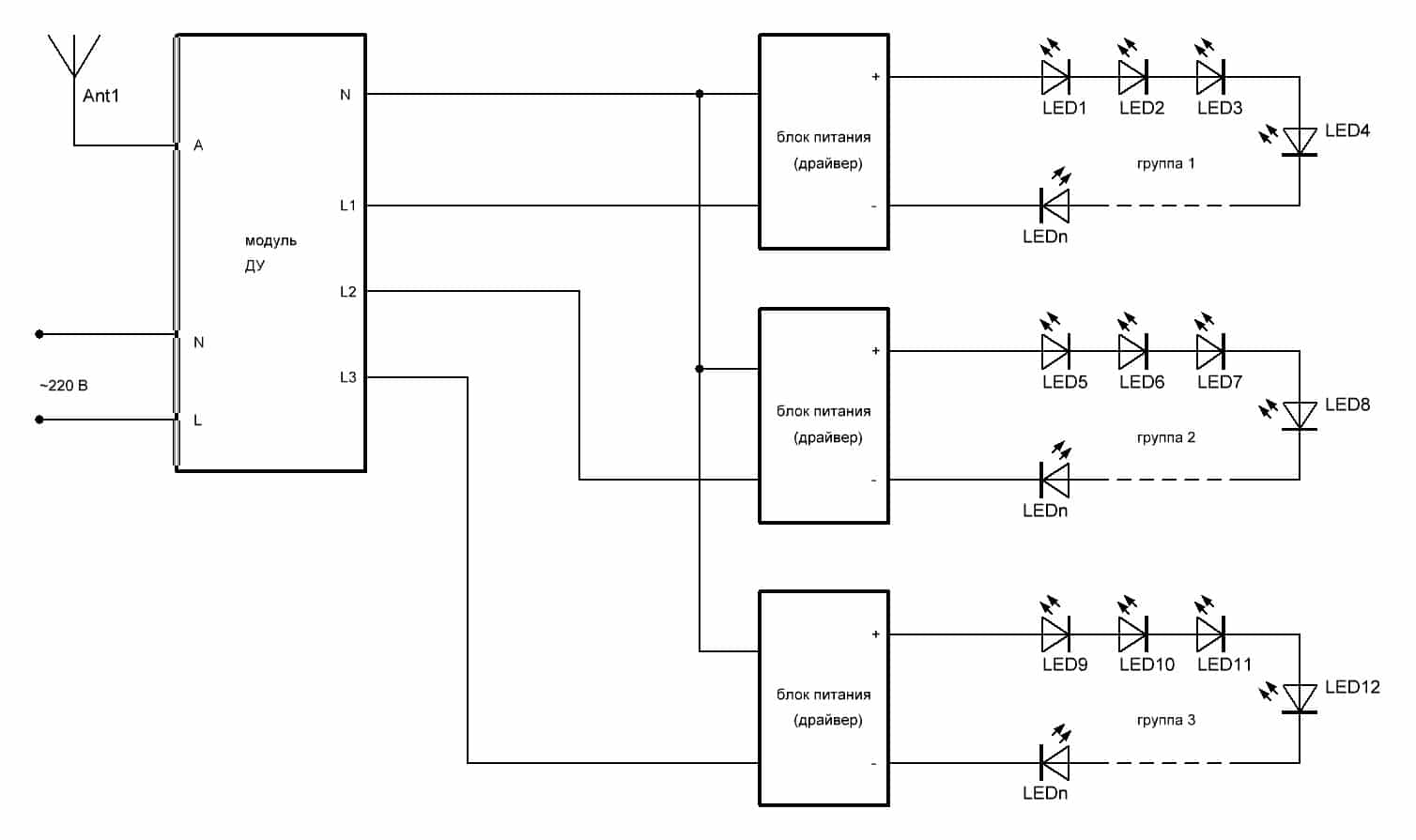

Общая схема дистанционного управления люстрой строится по тому же принципу, что и дистанционное управление любой бытовой электроникой с одним отличием – управляется светильник не по ИК-, а по радиоканалу. Связано это с тем, что обычный инфракрасный канал связи могут забивать помехи от близко расположенного мощного источника света.
Блок-схема системы ДУ для люстры.
Передающая часть формирует команду в виде последовательности импульсов, излучаемых антенной. На стороне люстры находятся приемная часть, состоящая из:
- приемной антенны, в которой наводится ЭДС от электромагнитного сигнала передатчика;
- собственно приемника, преобразующего ЭДС в последовательность электрических импульсов;
- дешифратора (декодера) сигналов, который согласно команде выбирает, какой осветительный прибор включить или выключить.
Исполнительная часть представляет собой транзисторные ключи, которые управляют электромагнитными реле. Контакты каждого реле включают светильник, который может быть светодиодным или выполненным на основе энергосберегающей лампы (в одной люстре могут применяться и те, и другие элементы). Лампы накаливания в подобных осветительных приборах не применяют из-за большой потребляемой мощности и необходимости применения реле с усиленными контактами.
Передающая часть выглядит подобно пульту дистанционного управления от бытовой электронной техники и построена по похожему принципу. Единственное отличие – вместо инфракрасного светодиода установлена передающая антенна.
Схема контроллера для управления освещением.
Источник фото: https://go-radio.ru
Работа приемной и исполнительной части будет разобрана на примере типовой схемы люстры с двумя светильниками. Другие осветительные приборы строятся по подобному принципу.

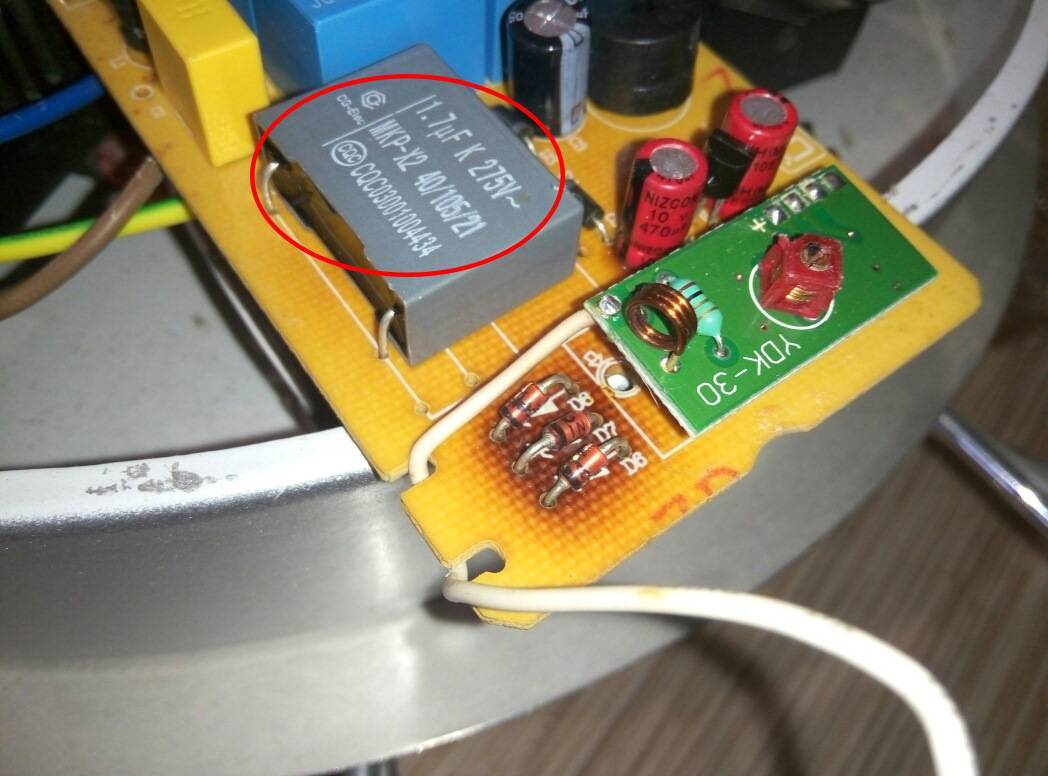

Схема питания построена по бестрансформаторному принципу. Конденсатор С2 гасит излишки напряжения. Далее установлен выпрямитель мостового типа со сглаживающим конденсатором, так получается постоянное напряжение 12 В для питания обмоток реле. Чтобы обеспечить стабильное напряжение 5 В для слаботочной части, используется интегральный стабилизатор DA1. Он питает RF-приемник и декодер.

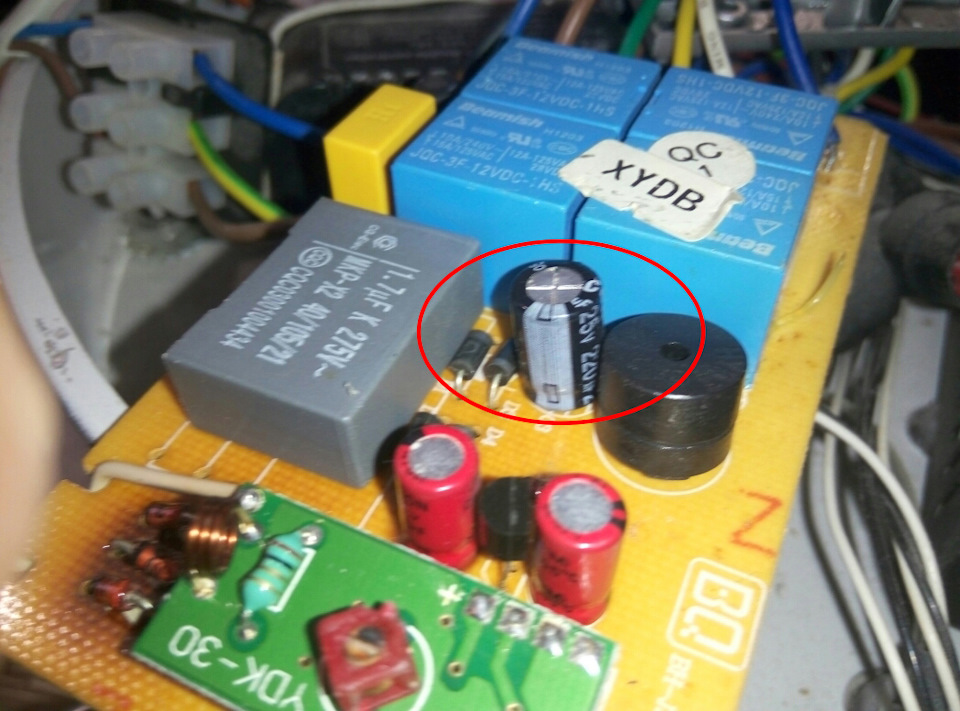

Приемником радиосигнала (RF) служит модуль YDK-30. Он преобразует ЭДС, наведенную в антенне, в последовательность импульсов с амплитудой, достаточной для работы дешифратора. Построен декодер на микросхеме HS153. Получив команду, дешифратор включает или выключает соответствующий транзисторный ключ. Этот ключ, в свою очередь, управляет электромагнитным реле, которое подает напряжение на соответствующий светильник. Светильники построены на LED или на галогенной лампе с соответствующим драйвером или электронной пускорегулирующей арматурой.
Важно! Практически все схемы приемной и исполнительной части системы дистанционного управления китайского производства (даже с заверениями на упаковке, что прибор разработан в Германии) имеют бестрансформаторную схему питания с гасящими резисторами или конденсаторами. При ремонте или проверке схемы надо иметь в виду, что все элементы находятся под полным напряжением 220 В
Несоблюдение требований охраны труда может привести к удару электрическим током.
Ремонт светодиодных ламп своими руками: пошаговая инструкция
Рассмотрим на примере простой ремонт светодиодной лампы:
| Иллюстрация | Выполняемое действие |

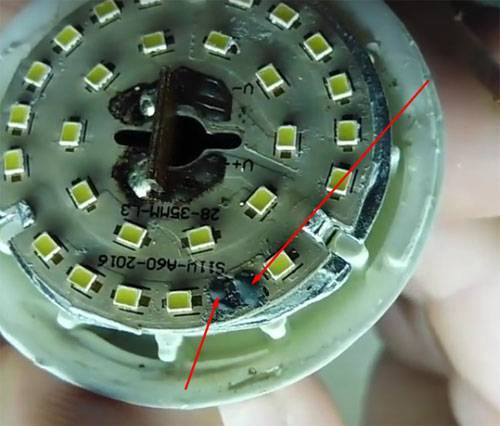

 | Сняв крышку рассеивателя внимательно осматриваем светодиоды. Если замечена подобная черная точка – элемент перегорел. |

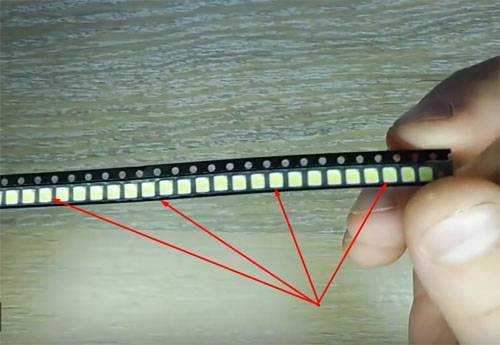

 | LED-элементы можно выпаивать из ленты, но удобнее их приобрести отдельно. Продаются они так. Размер светового диода может отличаться, но по характеристикам должен подходить. |
 | Выпаиваем сгоревший элемент, зачищаем контакты и наносим специальную пасту. Элемент приклеивается к ней, в результате чего пайка производится легче. |
 | Сточенный уголок элемента показывает, где находится минусовая клемма. Если перепутать полярность, лампочка работать не будет. |

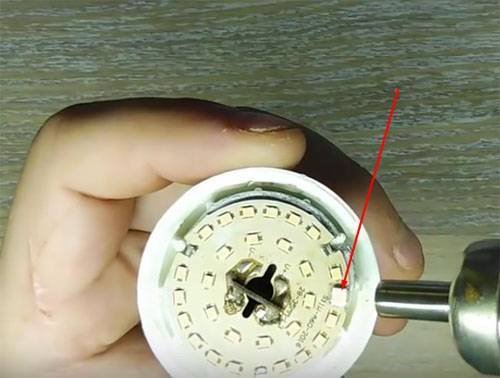

 | Прогреваем световой диод паяльным (или промышленным) феном и немного поджимаем пинцетом. |

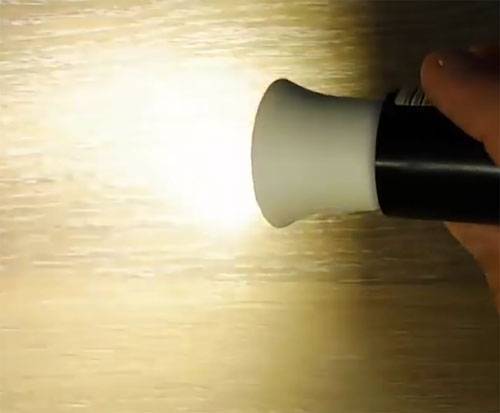

 | Остается лишь проверить световой прибор. В нашем случае проверка производится без рассеивателя. С ним это делать не стоит, т.к. опасно. |
Как можно понять, ремонт светодиодной лампы 220 В своими руками не так уж и сложен. При отсутствии новых деталей можно воспользоваться сгоревшими лампочками, выпаяв элементы из них. Из 2-3 старых собирается один рабочий световой прибор.

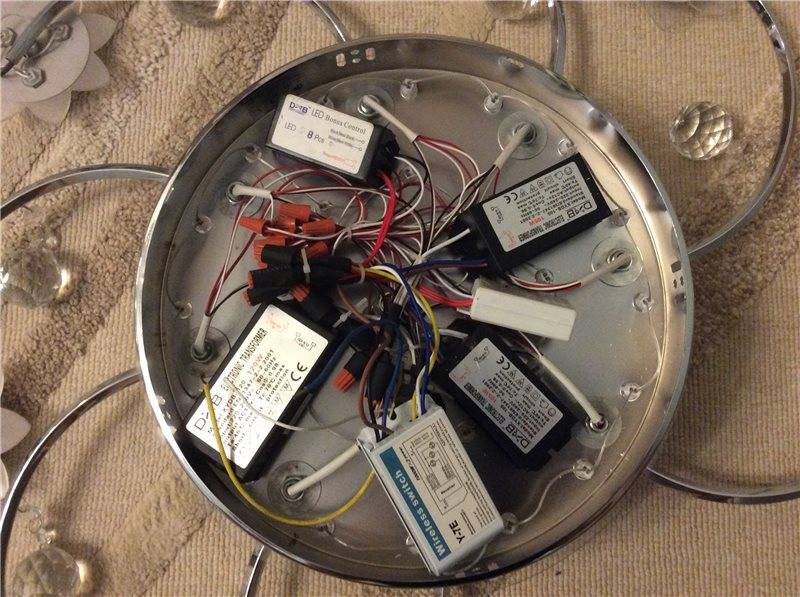

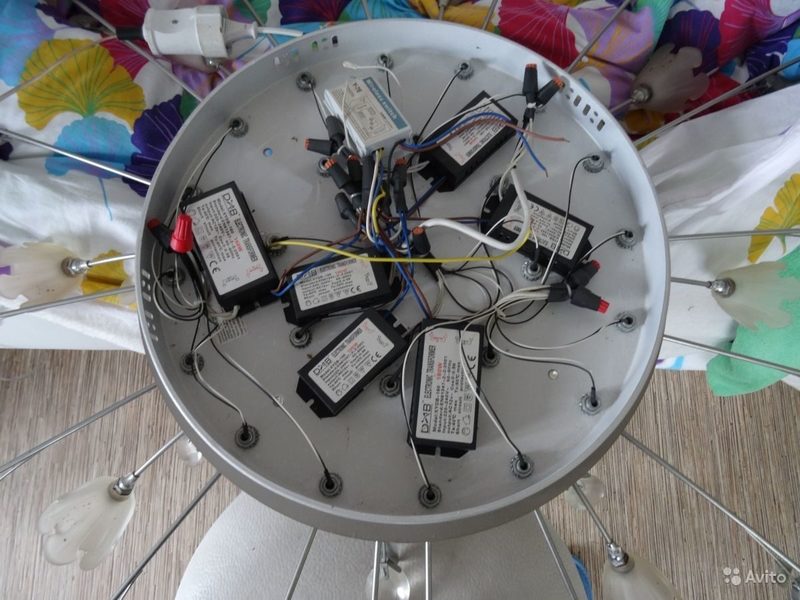

Устройство и принцип работы люстры с пультом

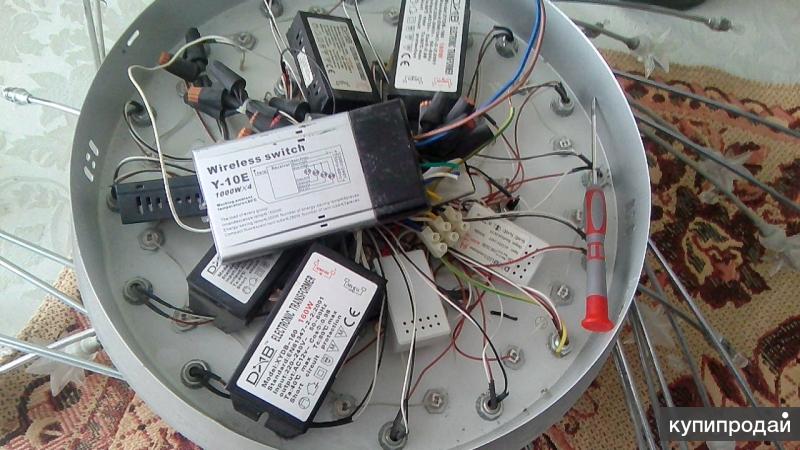

Приборы освещения под управлением дистанционного пульта, обладают довольно сложной конструкцией. Для того чтобы их собрать и подключить потребуются определенные знания и навыки в электронике и электротехнике. Люстра может эффективно работать на значительном расстоянии, а нужный режим освещения устанавливается с помощью кнопок пульта путем набора несложных комбинаций. Количество функций зависит от конструкции и модели люстры. Все люстры с пультом дистанционного управления разделяются на несколько видов:
- Со светодиодными лампами. В конструкцию входят несколько разноцветных светодиодов, влияющих на постепенно изменяющийся цвет подсветки. В основном эти светильники выполняют декоративную функцию и довольно часто ломаются. Питание светодиодов осуществляется с помощью конденсатора, снижающего напряжение до оптимального значения. Подключение светодиодов выполняется последовательно, поэтому, если перегорает один из них, гаснет вся цепь. Как правило, в процессе ремонта заменяются не отдельные светодиоды, а сразу весь блок.

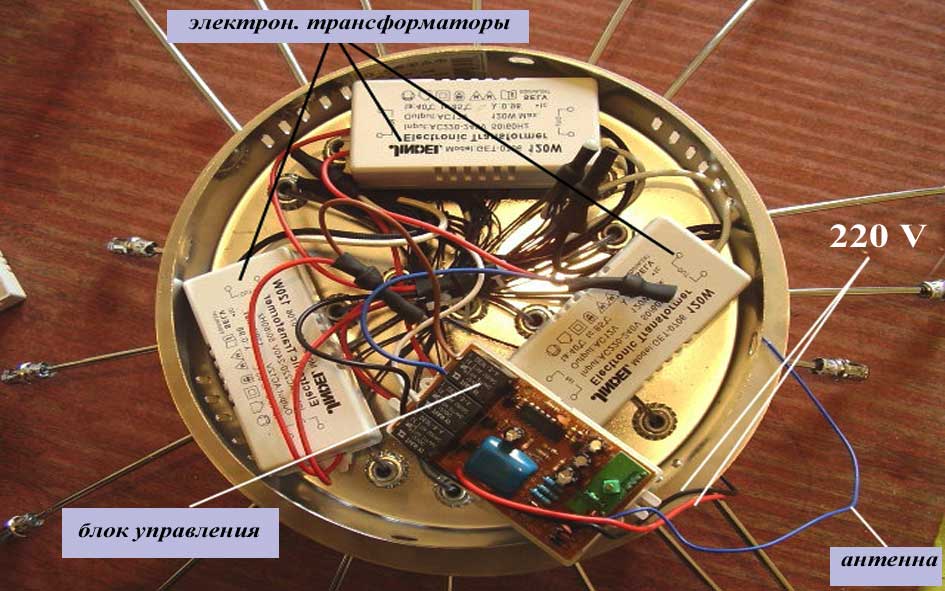

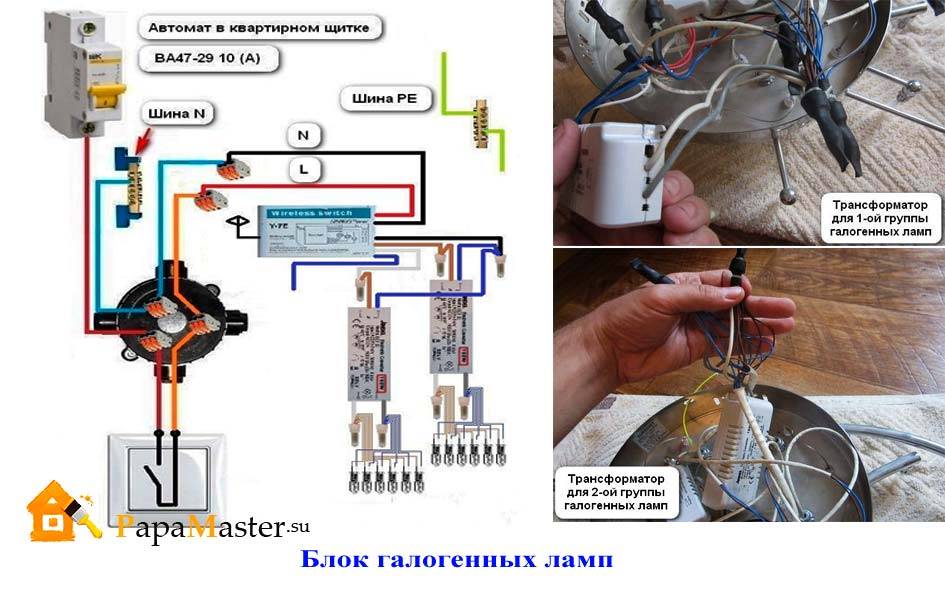

- С галогенными лампами. Для питания таких ламп используются трансформаторы, выполняющие импульсное преобразование подаваемого напряжения. В случае поломки каждая из ламп поочереднео проверяется мультиметром. Если лампы находятся в рабочем состоянии, выполняется проверка всех имеющихся трансформаторов.

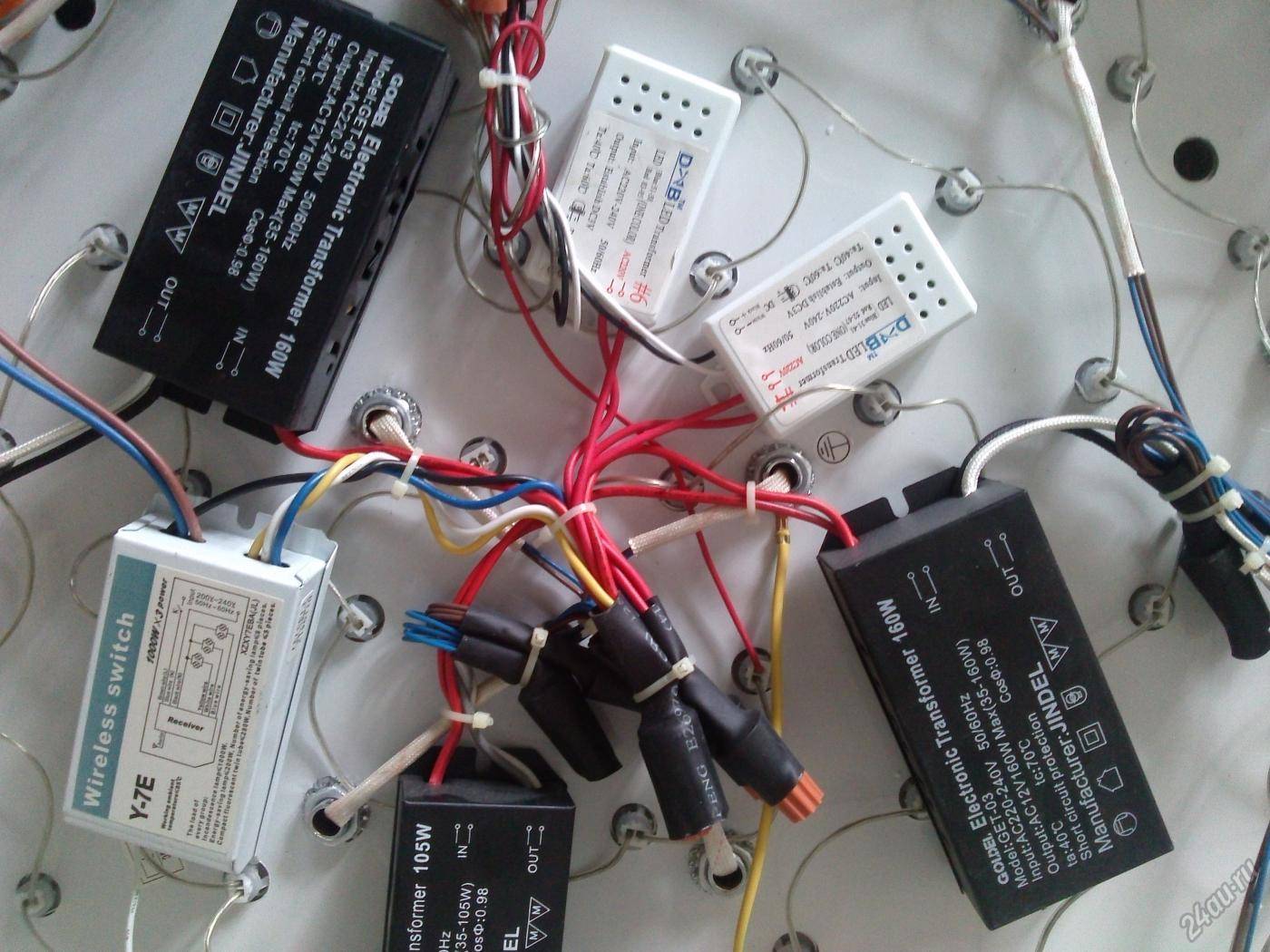

- С комбинированными источниками света. У этих люстр наиболее сложная конструкция, в которой соединились светодиодные и галогенные лампы. Они могут включаться поочередно или все вместе. При поломке обнаруживаются недостатки, характерные для первых двух видов люстр.

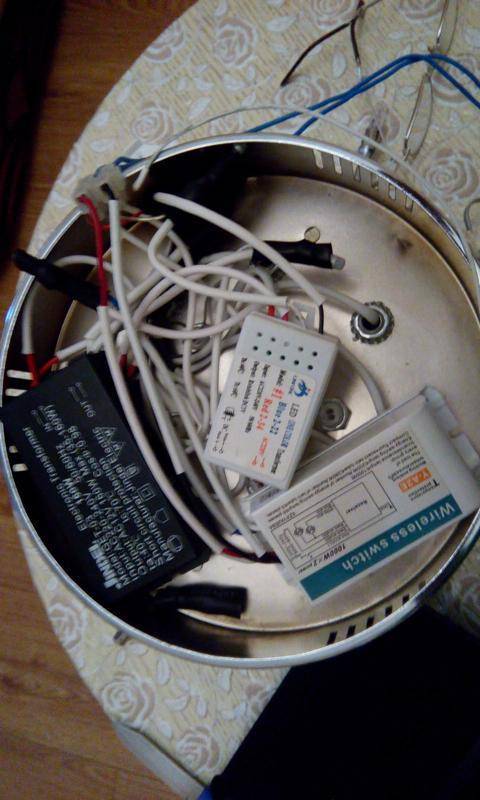

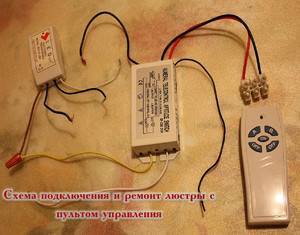

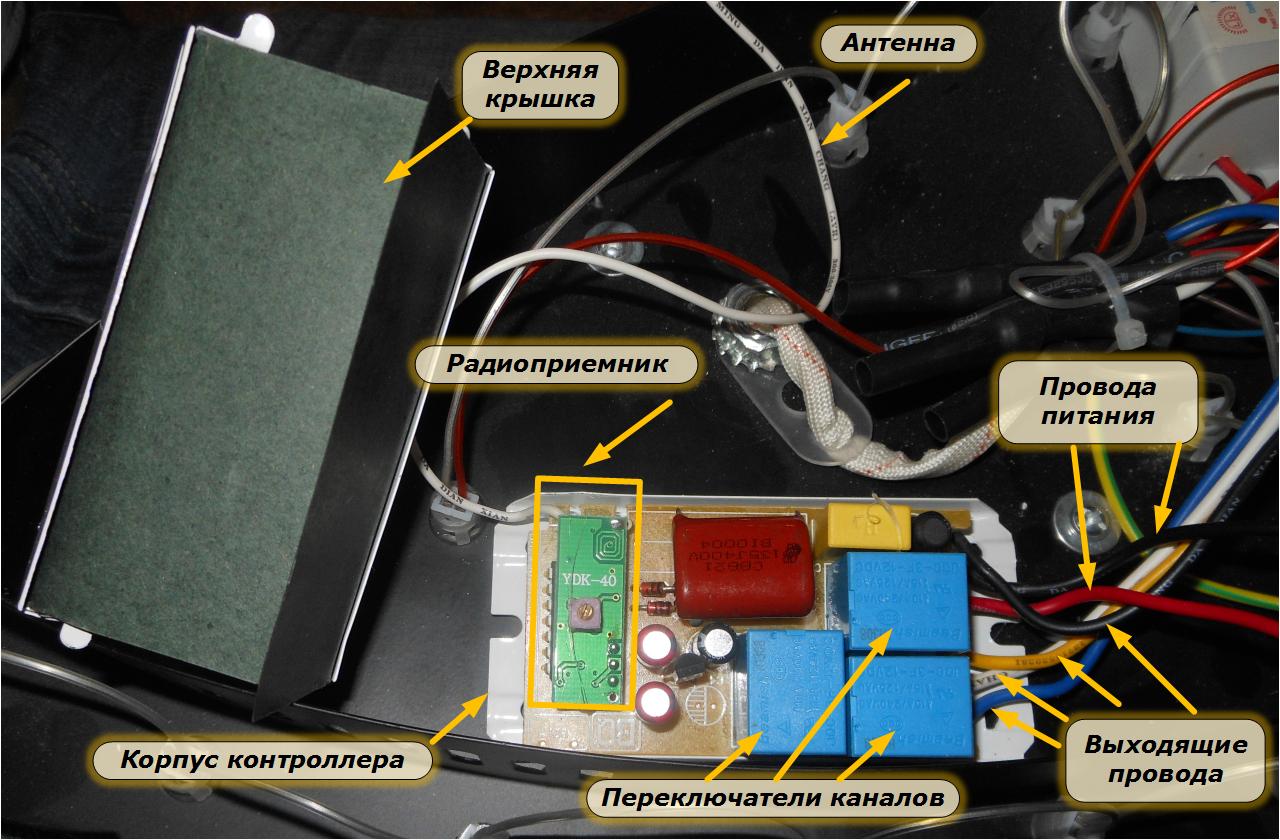

Все люстры оборудуются реле радиоуправления, в котором устанавливается модуль, принимающий радиосигнал, поступающий с пульта. Каждая модель отличается определенным количеством электромагнитных реле, выполняющих коммутацию токов разной мощности.
Питание на реле поступает через гасящий конденсатор, а излишки электроэнергии нейтрализуются балластным конденсатором. Существенным недостатком данного элемента считается место, где он впаян в общую плату. В процессе длительной эксплуатации пайка становится слабее, и реле может отвалиться в любой момент.
Важнейшей составляющей люстры является сам пульт дистанционного управления. Он отличается простотой конструкции, минимальным количеством кнопок и набором функций. Следовательно, ремонт люстры с пультом дистанционного управления вполне возможно выполнить самостоятельно. Простая электрическая схема гарантирует продолжительную работу, поэтому пульт чаще всего выходит из строя по причине севших батареек.
Это интересно: Сечение кабеля для подключения водонагревателя 5 кВт и розеток: распишем по порядку
Где приобрести запчасти к люстре
Детали к таким люстрам можно дёшево купить по почте в Китае, вот ссылки для примера:

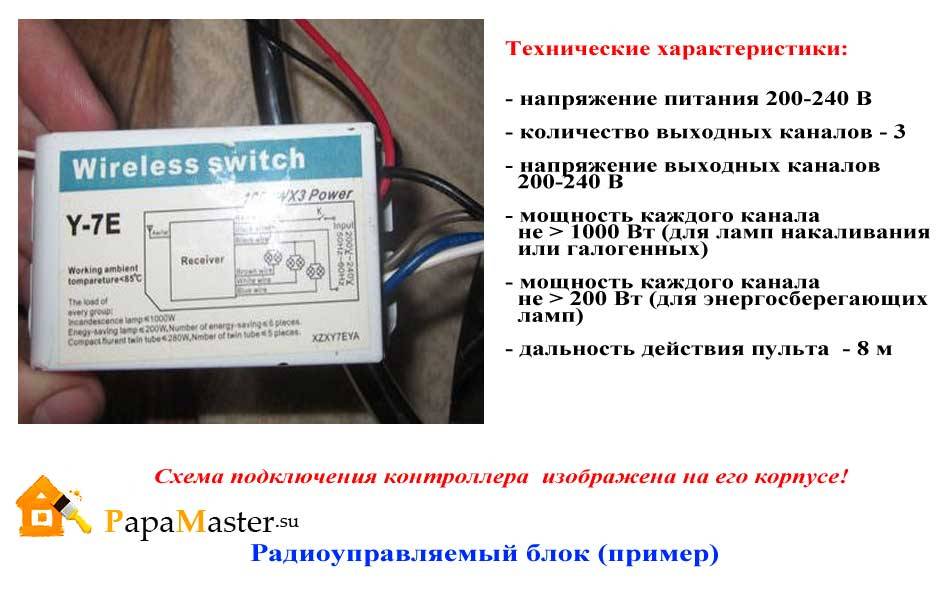

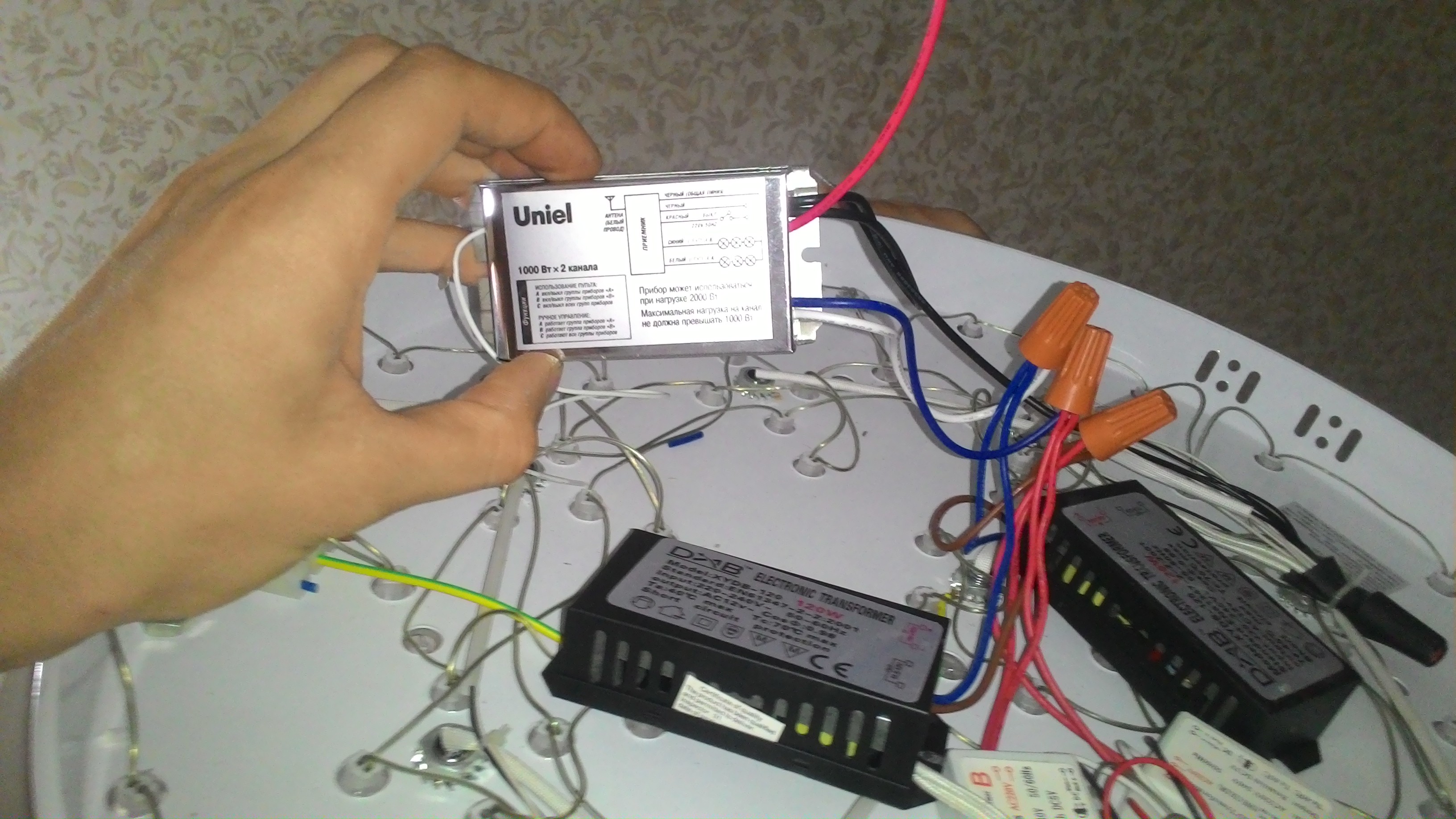

Одноканальный выключатель (контроллер) для люстры
Двухканальный выключатель (контроллер)
Трехканальный выключатель (контроллер)

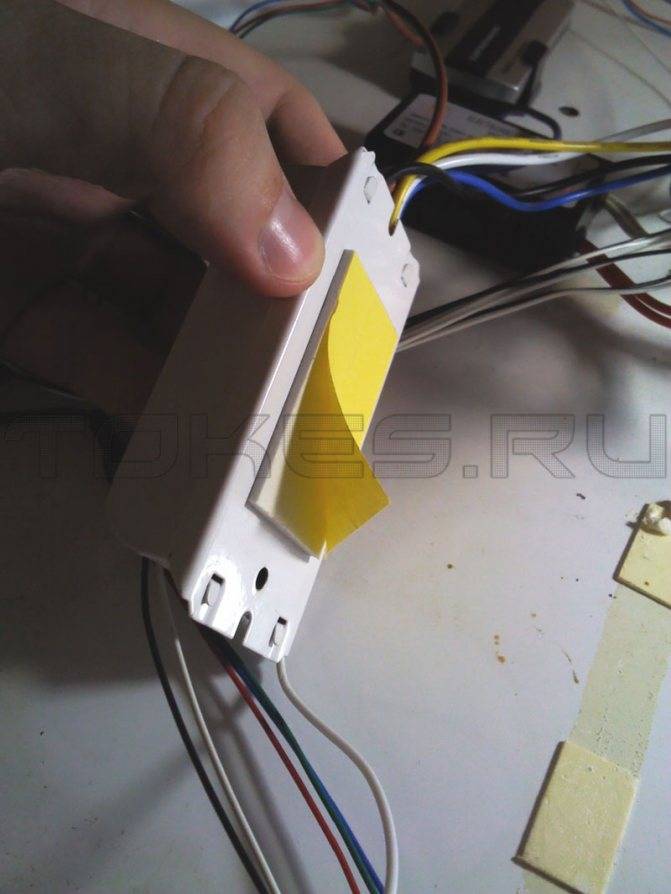

Трансформатор для светодиодов для люстры

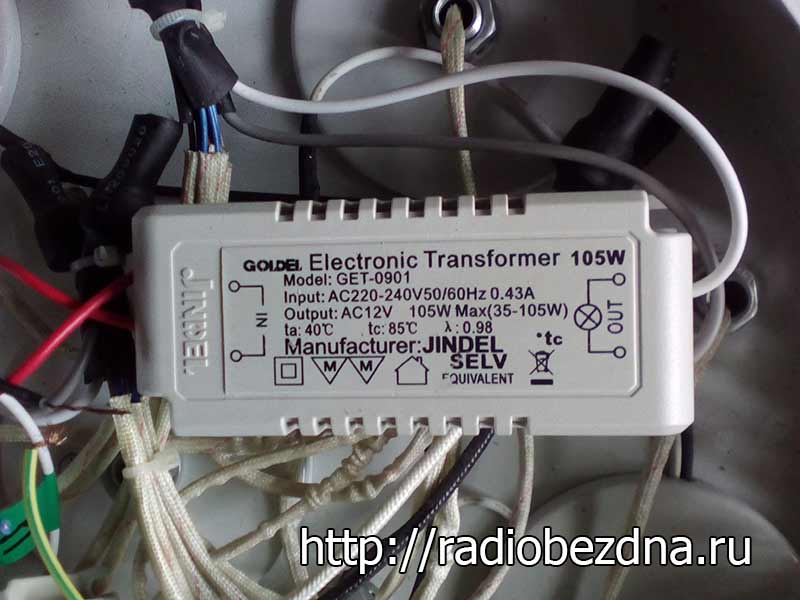

Трансформатор для галогенных ламп
Важно — такие трансформаторы, на которых написано Output 12 VAC, работают только с галогеновыми лампами и светодиодными лампочками, работающими от переменного напряжения, т.к. на выходе — переменное напряжение!
Светодиодные лампочки, замена галогенок, питаются от 12VAC. Даже не нужно ничего менять в люстре.
Даже не нужно ничего менять в люстре.
Схема контроллера светодиодной люстры
Напоминаю, что этот дистанционный радиоуправляемый выключатель (блок управления) можно применять не только в люстрах, но и в других электронных устройствах. Можно коммутировать любое напряжение (в разумных пределах, при небольшой доработке печатной платы), и любые токи (ток ограничен током реле, но можно поставить дополнительные контакторы).
Схема контроллера приведена ниже:
Схема контроллера для люстры с пультом управления Sneha B-827
Схема взята мной с сайта www.tokes.ru, спасибо!
Имея эту схему, можно смело браться за ремонт контроллера, и шансы на успех довольно высоки.

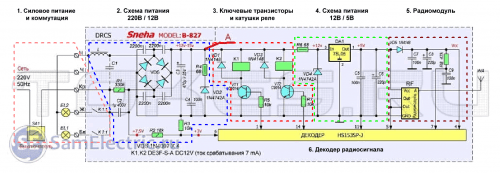

Для подробного рассмотрения схемы я её увеличил, и разбил на 6 условных частей:
Схема контроллера светодиодной люстры, разбитая на части для легкого понимания
Рассмотрим каждую часть по отдельности.
1. Силовое питания и коммутация
В эту часть схемы входят входные и выходные цепи, и контакты реле, через которые питается нагрузка.
Катушки реле входят в 3-ю часть схемы.
Ноль и фаза поступают дальше.
2. Схема питания 220 – 12 В
На эту часть приходит напряжение 220В, ноль и фаза. Ноль проходит на диодный мост через дроссель, который в некоторой степени устраняет высокочастотную помеху по питанию, которая может приводить к сбоям. Для этой же цели служит конденсатор С1.
Фаза на диодный мост приходит через гасящий конденсатор С2, который для безопасной работы зашунтирован резистором R1.
Каждый диод диодного моста также зашунтирован конденсатором, для минимизации высокочастотной составляющей питающего напряжения.
Выход диодного моста нагружен на конденсаторы фильтра С3 и С4, которые служат для фильтрации низкочастотной и высокочастотной составляющих выходного напряжения моста. Напряжение стабилизируется цепочкой из последовательно соединенных стабилитрона VD2 на 12В и ограничительного резистора R4.
В результате в точке А образуется напряжение постоянного тока 12,5-15В по отношению к нулевому проводу (минус диодного моста).
3. Ключевые транзисторы
Ключевые транзисторы – это по сути усилители дискретного сигнала, который поступает с декодера. Они включены по классической схеме.
4. Схема питания 12 – 5 В
Далее напряжение 12В поступает на схему стабилизации питания +5В. Напряжение на входе этого стабилизатора понижается и стабилизируется цепочкой из резистора R6 и стабилитрона VD4 на 12В и подается на интегральный стабилизатор 78L05. Далее, стабилизированное напряжение +5В дополнительно фильтруется конденсаторами С5 и С6, поскольку нужно особое качество постоянного напряжения.
5. Радиомодуль
Напряжение питания +5В поступает на питание радиомодуля. Назначение радиомодуля – принять из радиоэфира сигнал от пульта управления, и выдать его в таком виде, чтобы его мог раскодировать декодер.
6. Декодер радиосигнала
Декодер получает сигнал на частотах, каждая из которых соответствует заранее обозначенному сигналу. Что творится в декодере – секрет фирмы, даташит на микросхему HS153SP-J найти не удалось.
“Продукт жизнедеятельности” декодера радиосигнала – дискретные напряжения порядка +5В, которые открывают ключевые транзисторы.
Кому будут интересны аспекты работы схемы, о которых я не сказал, либо есть чем меня дополнить и попрекнуть – пишите в комментарии!
