Принцип работы электрического утюга
На сегодняшний день схема электрического утюга больше напоминает схему чайника. Если ее рассмотреть более подробно, тогда действительно можно понять, что она практически не имеет никаких отличий.
Для того чтобы ваш утюг начал нагреваться к нему необходимо подать напряжение. Для быстрого нагрева производители обычно используют мощные тэны. И мощность может колебаться от 1000 2200 Вт. Если эту мощность проводить через него регулярно, тогда его подошва может покраснеть. В этом случае использовать утюг для глажки вещей просто станет невозможно. Например, для глажки капроновых вещей вам потребуется температура от 95 до 110 градусов. Именно поэтому для регулирования температуры многие производители устанавливают на утюге регулятор.
Управлять регулировкой температуры можно круглой ручки, которая располагается на центральной ручке утюга. Если осуществлять поворот ручки по часовой стрелке, тогда температура будет значительно увеличиваться.
Вращение с ручки на узел терморегулятора будет подаваться через переходник в виде втулки. Для того чтобы снять терморегулятор с ручки утюга его необходимо будет просто поддеть с помощью отвертки.
Работа терморегулятора утюга Philips имеет похожее устройство работы регулятора. В его конструкцию встроенная специальная биметаллическая пластина. Именно она и обеспечивает регулировку температуры. Когда температура начинает повышаться, тогда и пластина начинает расширяться. Когда она расширится до определенного размера, тогда пластина подаст знак регулятору, и он остановит нагрев утюга.
В терморегуляторе на утюге эта пластина будет автоматически связываться с бистабильным выключателем. Они имеют достаточно простой принцип работы. При нагреве утюга до определенной температуры пластины начнут расширяться и в итоге сомкнутся. Если они сомкнуться тогда нагрев автоматически остановится. При включении или выключении регулятора утюг автоматически будет издавать щелчок, который имеет характерный звук. Ремонт утюга своими руками может потребоваться, в случае если терморегулятор сломается. Если сломался аэрогриль, тогда возможной причиной поломки может стать его терморегулятор.
Чтобы избежать этой проблемы вам необходимо установить на утюг предохранитель. Если температура в вашем устройстве превысит отметку в 240 градусов, тогда предохранитель автоматически разорвет цепь. При этом в каком положении будет находиться ручка утюга не имеет значения.
На сегодняшний день термопредохранители могут иметь три вида конструкции. Если лампочка на утюге будет светить, а его подошва не будет нагреваться, тогда проблема заключается в обрыве обмотки тэна. Вот вам фото, на котором показана схема электрического утюга. Благодаря ей вы сможете понять как устроено ваше устройство.
Напряжение к вашему устройству поступает через сетевой шнур. Если к вашему утюгу не поступает электричество, тогда необходимо проводить его ремонт.
Регулятор температуры
Далее ремонт утюга своими руками — осмотр регулятора температуры. Отсоединив от подошвы утюга пластиковый корпус, получаем к нему доступ.
Как он работает? Состоит он из трех основных частей: стержня, прикрепленных к нему контактных пластин и биметаллической пластины. Биметаллическая пластина нагревается от подошвы утюга. При повышении температуры она нагревается, выгибается. При определенной температуре она выгнута настолько, что размыкает контакты, отключая питание. Когда утюг остывает, она принимает исходное состояние, контакты снова замыкаются, утюг снова начинает греться.
Сначала надо проверить, работает ли он вообще. Покрутите его из одного крайнего положения в другое. В одном из положений должен раздаться характерный щелчок, который издают замыкающиеся контакты. Именно через них подается питание на ТЭН утюга. Оставив терморегулятор в этом положении, проверим наличие электрического контакта.
От регулятора температуры отходят два контакта (к ним подключены провода, которые идут на ТЭН). К ним и прикасаемся щупами мультиметра (режим прозвонки). Если пищит — все нормально. Но, поставив регулятор в другое крайнее положение, вы должны получить «обрыв» — контакты должны разомкнуться. В таком случае этот узел работает нормально.
Регулятор температуры утюга
Не помешает и визуальный контроль — может они подгорели, окислились, ослабли. Если есть окалина, грязь, ржавчина, их можно аккуратно почистить. Для этого можно использовать полоску наждачной бумаги с очень мелким зерном или пилочку для ногтей. Сильно не усердствуйте — не спилите контакты полностью. Во время чистки старайтесь отгибать пластины по минимуму — чтобы не ослабить контакт.
Иногда регулятор поворачивается с трудом. Захватив его плоскогубцами или пассатижами, вращайте его туда-сюда, пока не добьетесь более плавного хода. После чего надо взять простой карандаш и натереть узел графитом. Он не спекается при высоких температурах и имеет хорошие смазывающие свойства.
После всех манипуляций снова проверьте наличие контакта в положении терморегулятора «включено». Если все нормально, Можно попробовать подключить утюг и проверить его работоспособность. Возможно, ремонт утюга своими руками закончен. Если нет — идем дальше.
https://youtube.com/watch?v=KnTYT_qWeXA
Виды утюгов и их устройство
Если говорить об электроутюгах, есть они трех типов:
Обычный, без отпаривания. В последнее время они непопулярны, но они — самые недорогие и компактные, могут приобретаться в качестве «походного» варианта. Для поездок, командировок и т.п.
Утюг без пара и с паром
- С отпаривателем. Внутри имеется встроенный резервуар для воды, в подошве многочисленные мелкие отверстия. Емкость расположена над нагревательным элементом утюга. Во время работы вода небольшими порциями (количество зависит от выставленного режима отпаривания) подается на нагревательный элемент, где превращается в пар и выходит через отверстия в платформе.
Утюги с парогенератором (гладильная система, паровая станция). У этих моделей есть отельная емкость для воды, в которую встроен свой нагревательный элемент. Емкость соединена с утюгом паропроводом и электрическим шнуром. Вода в емкости превращается в пар, он под определенным давление по паропроводу подается в подошву, выходит через отверстия.
Паровая станция или утюг с парогенератором
Самые распространенные — утюги с отпаривателями, именно его ремонт и будем рассматривать дальше. Для начала стоит ознакомиться с его устройством. Так ремонт утюга своими руками будет проще. Зная состав устройства и назначение его частей можно назвать возможные причины проблем.

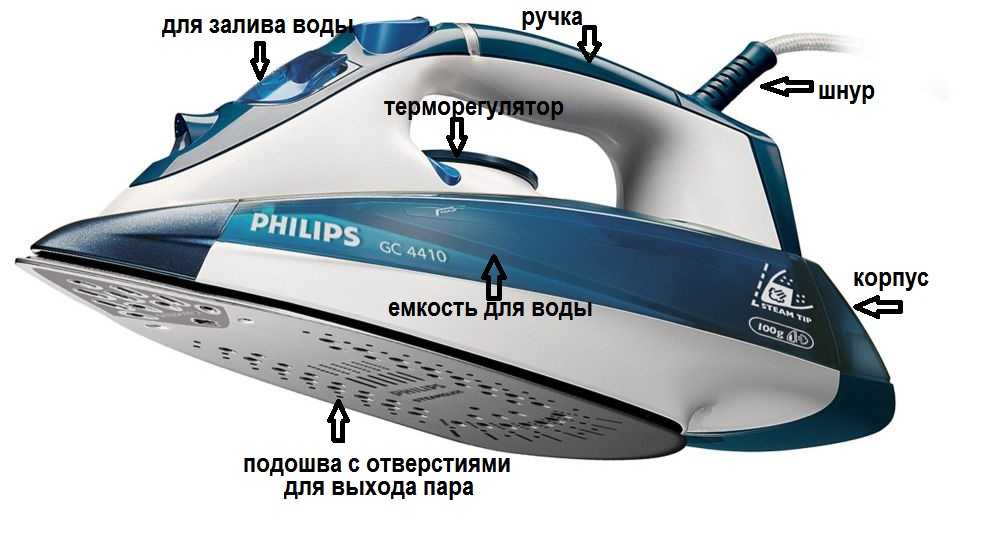

Если говорить в общих чертах, каждый утюг состоит из корпуса, ручки, терморегулятора и подошвы с отверстиями, через которые в зону глажки подается пар. Для поддержания режима отпаривания в корпус утюга встроена емкость для воды, также имеются регуляторы интенсивности режима отпаривания.

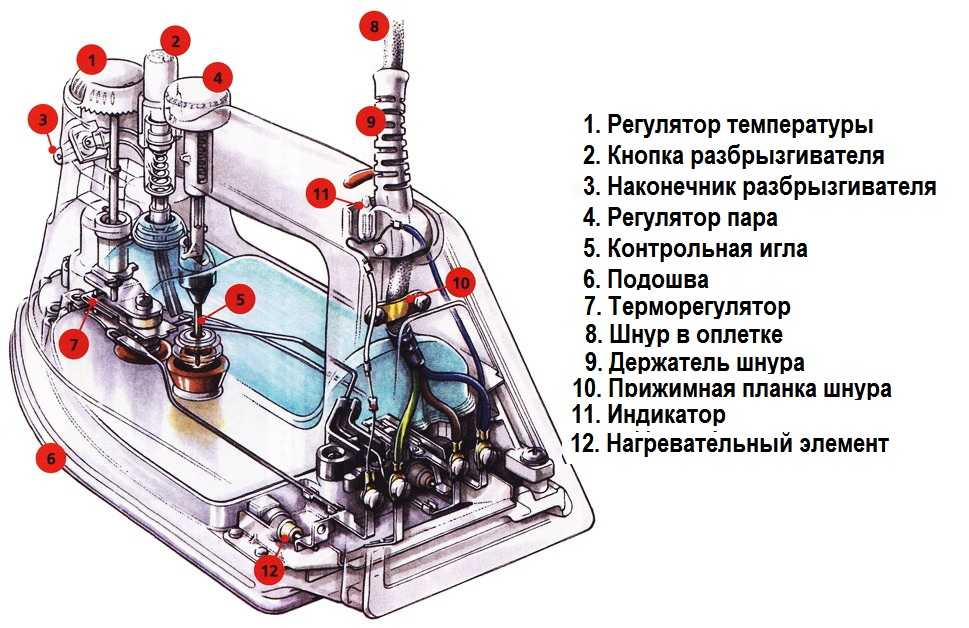

Общее устройство утюга с отпаривателем
Устройство системы отпаривания
Современные электрические утюги этого типа имеют несколько режимов отпаривания. Для понимания того, как все работает надо рассмотреть, как оно все устроено. Ведь часто ремонт утюга своими руками необходим не из-за того, что утюг не греется, а потому что не идет пар
И тут важно понимать в чем именно дело
В современных моделях есть три режима отпаривания, которые имеют индивидуальные кнопки. Каждая кнопка приводит в действие свою помпу, которая, в зависимости от настроек подает, требуемое количество воды. Есть такие режимы и помпы:
- Мягкое (нормальное) отпаривание с регулятором интенсивности пара. Выставляете регулятор в нужное положение (обычно режимов 4-5) и пар подается постоянно (пока не закончится вода) через определенные промежутки времени.
- Паровой удар. Резкий разовый выброс пара, который происходит при нажатии на соответствующую кнопку.
Капельное орошение. Из маленького сопла, расположенного впереди на ручке, при нажатии кнопки распыляется небольшая порция воды.
Устройство современного утюга с отпаривателем
Более простые модели (предыдущего поколения) имеют обычно разбрызгиватель и режим отпаривания. У них строение несколько иное. Первое отличие — регулятор нагрева подошвы перенесен на ручку (впрочем, не всегда), на ручке также находится регулятор пара, но выполнен он в виде поворотного диска.
Утюг с отпаривателем и разбрызгивателем (без парового удара)
Кнопка разбрызгивателя, в таких моделях утюгов, находится между регуляторами температуры и пара.
Электрическая схема утюга
Ремонт утюга своими руками невозможен без электрической схемы. Как видите, принципиальная схема электроутюга мало чем отличается от схемы чайника или бойлера. Основные отличия в форме нагревательных элементов и других «дополнительных» устройств.
Электрическая схема утюга
В схеме есть всего несколько элементов: соединительная колодка, нагревательный элемент, терморегулятор и термозащита. Термозащита может быть разной. В простейшем случае это предохранитель. В более сложных моделях это устройство отключения при перегреве. Так как элементов схемы немного, ремонт утюга своими руками — не самая сложная задача.
Разбор корпуса
Далее расскажем, как производится разборка утюга Philips Azur Ionic для ремонта или чистки. Другие модели нидерландского производителя, которые выпускались в последние годы, например, Philips Azur Performer Plus, разбираются похожим образом. Для этого достаточно иметь под руками шлицевую и крестообразную отвертки.
Иллюстрация | Порядок действий |
| Аккуратно снимите крышку, расположенную в задней части утюга. Она легко поддевается отверткой. Красным кружком обозначено место расположения крепежного шурупа под резиновой заглушкой, которая тоже легко снимается |
| Отверните крепежный шуруп и снимите пластиковую крышку |
| Открутите два шурупа, которыми крепится подошва (см. фото). Нужно также отвернуть крепеж и снять клеммы, удерживающие сетевой электрический шнур |
| Аккуратно поддевайте отверткой пластиковую вставку ручки, перемещая ее вдоль корпуса с обеих сторон, пока не отсоедините все защелки |

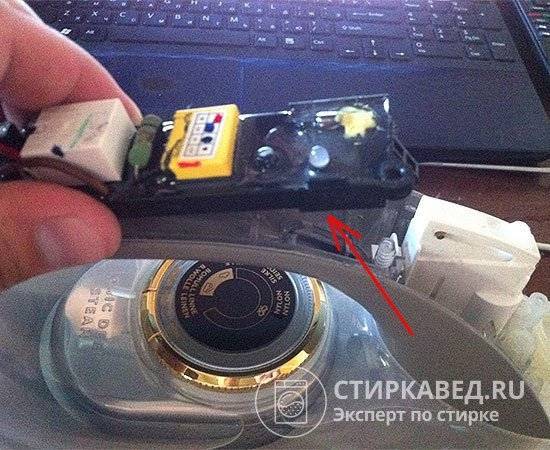

| Снимите вставку и открутите шуруп, которым крепится плата управления утюгом. Отклоните ее назад и в сторону |
| Данную плату придется заменить или отремонтировать, если не работает функция автоотключения утюга |
| Чтобы снять верхнюю часть корпуса, открутите крепежный шуруп, расположенный возле заливного отверстия |
| Потяните верхнюю часть вверх и назад, после чего откроется подошва с пластиковой накладкой |
| Не забудьте сфотографировать расположение проводов на клеммах, чтобы не спутать их при обратной сборке |
| Для того чтобы добраться до платформы с парообразующим отсеком, придется открутить еще три крепежных шурупа. Два возле разъема и один в носовой части |
| Теперь можно очищать подошву от ворса, грязи и пыли. Удалите накипь внутри парообразователя, залив туда раствор уксусной или лимонной кислоты. Поместите нижнюю часть платформы в этот же раствор. Когда химическая реакция прекратится, тщательно промойте деталь проточной водой и высушите феном. Сборка электроутюга производится в обратном порядке |
Итак, если вы столкнулись с тем, что утюжок перестал работать, не расстраивайтесь. В большинстве случаев можно быстро разобрать и отремонтировать его своими руками. Для разборки, диагностики и ремонта достаточно просто иметь минимальный набор инструментов и мультиметр.
Проверка электронагревателя
Нагревательный элемент в современных образцах является надежным узлом и редко ломается. Когда эта неприятность происходит, лучше новый нагреватель не покупать. Проще приобрести новый утюг. Но сначала следует убедиться, что проблема именно в ТЭНе.
Во всех моделях контакты нагревателя припаяны к контактам прибора и соединены с индикаторной лампой. Если лампа горит, а утюг не нагревается, значит неисправность связана с ТЭНом.
В некоторых моделях термопредохранитель включен в одну цепь нагревателя, а регулятор — в другую. Если неисправен предохранитель, то можно поставить ложный «диагноз», подозревая в неисправности ТЭН. Чтобы точно выяснить причину отказа прибора, следует его полностью разобрать.
Ремонтные работы
Рассмотрим процесс чистки подошвы и внутренних элементов. Нужно разобрать утюг и отделить подошву. Сначала она продувается пылесосом с мебельной (узкой) щеткой – это нужно для удаления пыли и твердых частиц. После нужно положить подошву (только если она металлическая) в миску с водой, уксусом или лимонной кислотой. На 1 литр воды берется стакан уксуса или 5 ложек кислоты. Вместе с емкостью ставим утюг на огонь, нагреваем миску и кипятим в течение нескольких минут. Повторить до 5 раз.
Фото – грязная подошва
Помимо таких подручных средств можно использовать самое обычное средство от накипи для чистки кастрюль или чайников. После протираем прибор и ставим его на сушку, в следующий день использование не рекомендовано.
Пошаговая инструкция, как провести ремонт терморегулятора утюга Silter, Ufesa, Rowenta Steam Force, Bosch TDS или VES:
- Разберите устройство, отсоедините все провода. Для проверки состояния терморегулятора нужно несколько раз его провернуть в обе стороны до упора. Когда он попадает в крайнее положение, должна срабатывать группа контактов, при этом будет слышен щелчок;
- Если щелчка нет – то предохранитель неисправен. Есть два варианта решения проблемы: закоротить провода так, чтобы утюг не отключался или установить новый регулятор. Конечно, первый дешевле и быстрее, но зато второй надежнее и безопаснее;
- Для пайки можно использовать самый простой ручной паяльник. С целью замены потребуется купить аналогичный элемент, желательно, тоже же марки.
Немного сложнее прочистить подошву, если устройство под паровым управлением отказывается пропаривать одежду. Здесь причина кроется в забитых отверстиях для конденсата. Советы от мастеров:
- Аккуратно продвиньте в них ватную палочку и проверните её несколько раз. Предварительно можно её смочить спиртом или уксусом;
- Прогладьте соль на хлопковой одежде. Это старый проверенный способ быстро привести в рабочее состояние стальную и нержавеющую подошву;
- Если у Вас проблемы с керамическим или тефлоновым утюгом, то лучше отнести его на чистку к специалистам. За эту работу возьмется любая мастерская.
Фото – схема
Что делать, если утюг Rowenta Focus DW, rainford, Philips Elance или Polti Vaporella Forever 1800 Eco Program не включается:
- Первым делом, нужно проверить шнур питания. Он может изломаться как по всей длине, так и в месте подключения к утюгу. Чтобы это проверить, открутите крышку, которая прижимает провод к контактам, и проверьте их. Если там проблемы не обнаружено, скорее всего, причина в поломке провода по длине. Целесообразнее всего просто заменить шнур новым; Фото – крепление шнура
- Не включаться прибор может также из-за отказа терморегулятора, предохранителя или неисправности контактов питания. В некоторых моделях вода может напрямую попадать на жизненно-важные детали, от чего схема окисляется. Нужно полностью разобрать и проверить подошву. При обнаружении окисленных соединений очистите их спиртовым составом.
Стоит отметить, что если треснула подошва или сгорела схема, то самостоятельно ремонт проводить нецелесообразно. Лучше либо сразу отнести к специалистам (если модель дорогая, скажем, Philips pro Azur), либо купить себе новый утюг (если сломался Elco, Maxima MI, Taurus).
Термозащита
Термопредохранитель (термичка) срабатывает, если температура подошвы утюга превышает 240 градусов или ток через ТЭН некое заданное значение. Т.е., термопредохранитель взамен негодного нужно подбирать также и по току в зависимости от мощности утюга:
- 2200 Вт – 25 А.
- 1500 Вт – 16 А.
- 1000 Вт – 10 А.
- 600 Вт – 6,3 А.
Избыточность термички по току нужна, т.к. 220 В это действующее (эффективное) значение сетевого напряжения; амплитудное равно 220 В х 1,4 = 308 В. Длительность полупериода частоты 50 Гц 10 мс, а время срабатывания термички 4-5 мс. Вдруг напряжение сети прыгнет до предельно допустимого значения 245 В, термопредохранитель на рабочий ток ТЭНа может сгореть в совершенно исправном утюге.
Термозащитные устройства утюгов

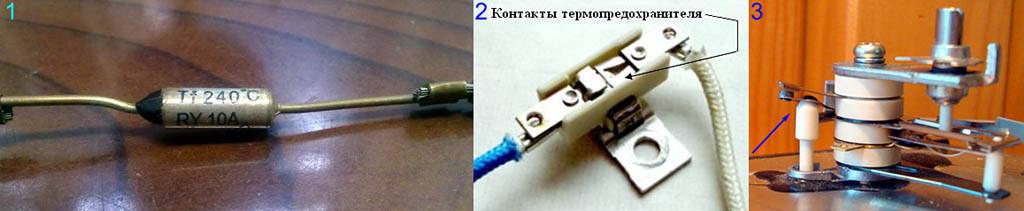

Термопредохранители бывают одноразовыми (поз. 1 на рис.), восстанавливаемыми, поз. 2, и самовосстанавливающимися, поз. 3. Первые сгорают и устанавливаться должны обязательно в диэлектрическом термостойком рукаве (обычно из стеклоткани), иначе весьма вероятен пробой напряжения сети на подошву. В восстанавливаемом термопредохранителе предварительно напряженная биметаллическая пластина «перещелкивается» и размыкает контакты. Для восстановления ее нужно через имеющееся в контакте окошко отжать до обратного щелчка чем-то острым. Самовосстанавливающаяся термозащита вернется в исходное состояние, если утюг отключить от сети и дать ему полностью остыть. Самовосстанавливающиеся термички конструктивно объединяются с терморегулятором (см. ниже) и всегда дополняются токовым предохранителем.
Инструмент
Чтобы успешно отремонтировать утюг, давайте подготовим сначала кой-какой самодельный инструмент; много времени это не займет и существенных расходов не потребует:
- 2-4 отжимника для крышек;
- отжимник для скрытых защелок;
- дешевый светодиодный фонарик (именно светодиодный) и лупу;
- полоску замши, пилку для ногтей, спирт;
- или, взамен п. 4 – ластик карандашный, ластик чернильный, кусочек чистой тряпочки, спирт.
Отжимники
Вскрытие верхней крышки утюга столовым ножом
Отжимник для крышек делается из верхнего, самого прочного слоя бамбука размерами и толщиной с палочку от мороженого; один его конец срезается на клин. Крышки на корпусе утюгов часто ставят на защелки без фиксации. В сервисном центре такую крышку сжимают специальными клещами и вынимают. Чтобы снять ее кустарным способом, крышку нужно поддеть: зубья защелок без фиксации скошены с обеих сторон и выходят из пазов неповрежденными. Но вскрывать крышки на тугих защелках столовым ножом или широкой отверткой, как на рис. справа, не надо: сталь оставит на пластике следы. Прочность поверхностного слоя бамбука на изгиб выше, чем у пластиков, а на сдвиг ниже. Поэтому бамбуковый отжимник правильно поддетую крышку снимет, но, возможно, с поверхности помнется сам, не повредив пластик. Если же крышка не поддета неправильно и не поддается, бамбуковый отжимник сломается, не испортив утюга. Действуют бамбуковыми отжимниками попарно, поддевая деталь с 2-х сторон.
Хороший тонкий отжимник для фиксируемых защелок получается из срезанной на клин пластиковой мешалки для кофе, которые выдают кофейные автоматы. Отжимник из мешалки проходит в любую щель и аккуратно отводит усы защелок с фиксацией, не царапая и не ломая ни их, ни детали корпуса.
Фонарик и лупа
Дешевые мини-фонарики на светодиодах дают очень жесткий свет с резкими тенями. В данном случае это достоинство: такой свет глубоко проникает в тонкие щели, и под лупой можно разглядеть, что там держит деталь. Для этого сначала поддевают крышку, которую непонятно как снимать, бамбуковыми отжимниками, подсвечивают и разглядывают, что там держит.
Как управляться с защелками
Лучше всего, конечно, найти схему разборки утюга данной модели, но попробуйте-ка! И типовых схем расположения секретных запоров тоже не ищите: они могут быть разными у одной и той же модели одного и того же изготовителя. Читали в инструкциях: «Производитель оставляет за собой право вносить в конструкцию изменения, не влияющие на работоспособность изделия»? Т.е., при разборке утюга скрытые соединения скорее всего придется искать самому.
Надо сказать, западные фирмы постепенно отходят от принципа: «Сам чинить хочешь? Что ж, ломай и новый покупай!» Но азиаты упорно за него держатся. Напр., если ваш утюг китайский, то носовой крепежный винт (см. далее) скорее всего окажется не под крышкой заливочной горловины, а… под кнопками подачи воды и пара!
Скрытые защелки в кнопках утюга
Подсветим, посмотрим. Видите обведенное зеленым на рис? Так вот, это не защелка, а скользящий шип в пазу. Защелки с другой стороны кнопок. Чтобы кнопки снять и разобрать утюг, нужно:
- Подать кнопку вперед.
- Вставить сзади нее отжимник из мешалки.
- Отжать защелку.
- Не вынимая отжимника, поднять кнопку вверх до упора. Должен быть слышен слабый щелчок зуба защелки, вышедшего из паза.
- Придерживая кнопку, чтобы не упала, вынуть отжимник.
- Продолжая придерживать кнопку, подать ее вперед с наклоном, чтобы скользящий шип вывернулся из паза.
- Проделать то же самое с другой кнопкой.
Фасонный крепеж
Винты в утюгах западных производителей чаще всего или обычные с крестовым шлицем или под шестигранник. Покупать для последних спецотвертку с набором бит для разового ремонта нет смысла: винт с шестигранным шлицем элементарно отворачивается плоской отверткой с тонким жалом подходящей ширины. Ею же можно отворачивать винты со шлицом трилистник, которые очень любят китайцы, (справа на рис.), но без сильного нажима: боковое усилие при этом создается значительное и винт в резьбе может просто заклинить. Если винт сидит туго, его срывают серией мелких рывков, переставляя отвертку в другие пары пазов.
Фасонные винты
Сложнее всего будет отвернуть винт со шлицом TORXX (справа на рис.): ножницы или пинцет его возьмут, только если винт болтается в резьбе. Удобнее всего винты TORXX отворачивать без спецключа малыми плоскогубцами-утконосами; можно и бокорезами, но тогда на перемычке шлица останутся вмятинки. Винту от них ничего не будет, но опытный мастер, вдруг к нему попадет этот утюг, накинет на ремонт за предыдущий неквалифицированный доступ.
Определение и починка неисправностей
В основном, проблемы с утюгом возникают из-за неисправной проводки, что выявляется при разборе задней крышки. Также из строя могут выйти предохранитель, ТЭН, термозащита или механизм разбрызгивания пара.
Сетевой шнур
В случае если техника перестает работать, то необходимо проверить состояние сетевого шнура. Для этого потребуется мультиметр. Используя этот прибор, необходимо «прозвонить» (прикоснуться) разные части электрошнура, включенного в розетку. Если загорается светодиод, то неисправность кроется в другом месте. Но когда мигает лампочка, то это указывает на проблему со шнуром. Данная неисправность может быть двух типов: нарушена целостность проводов либо последние неплотно прилегают к контактам. Для устранения первой проблемы нужно найти место перегиба и заизолировать.
ТЭН
Если на первых этапах неисправность не выявлена, следует обратиться к ТЭНу, который скрывается под подошвой. Разобрав прибор, нужно проверить уровень сопротивления нагревательного элемента. В норме этот показатель не превышает 250 Ом (точное значение нужно уточнять в паспорте). Если измерительный прибор показывает бесконечность, то это означает, что ТЭН вышел из строя. В подобных случаях рекомендуют покупать новый утюг, так как замена нагревательного элемента производится вместе с подошвой, что сопоставимо со стоимостью устройства.
Терморегулятор
Проблемы с терморегулятором носят разный характер. Перед разбором утюга необходимо прокрутить деталь до упора. В этот момент должен возникнуть щелчок, свидетельствующий о замыкании контактов. Терморегулятор нужно оставить в таком положении и приступить к дальнейшей проверке компонента.
От данной детали в сторону ТЭНа отходят два контакта, которые необходимо «прозвонить». Эту процедуру нужно повторить, предварительно выкрутив терморегулятор до упора в другую сторону. В первом случае мультиметр должен показать наличие напряжения, во втором — отсутствие.
Терморегуляторы выходят из строя из-за закисления либо загрязнения контактов. Провода нужно зачистить наждачной бумагой и повторно провести проверку мультиметром. Во время процедуры нельзя сильно отгибать пластины. В случае если терморегулятор проворачивается с трудом, то деталь нужно несколько раз провернуть в одну и другую сторону (могут потребоваться плоские пассатижи), а затем натереть узел карандашом.
Предохранитель
В 50 % случаев поломка утюга обусловлена перегоранием предохранителя. Данная деталь размещена под корпусом. Разобрав утюг, нужно проверить состояние предохранителя мультиметром. Если прибор не реагирует, то данную деталь нужно снять и припаять новую.
Система разбрызгивания пара
Неисправность данной системы обусловлена скоплением накипи на деталях утюга. В этом случае потребуется разобрать прибор и зачистить внутренние компоненты.
Западание или отказ работы кнопки подачи пара
Данная неисправность возникает из-за накипи в камере насоса. Последний встроен в ручку утюга, сверху которой размещена кнопка подачи пара. Для устранения неисправности нужно разобрать данную деталь, извлечь насос (компактная коробка) и протолкнуть шарик, который опустился вниз, обратно в камеру.
Забитые отверстия выхода пара
Отсутствие пара обусловлено накоплением накипи в резервуаре утюга. Чтобы исправить это, необходимо размешать столовую ложку лимонной кислоты в стакане воды. Далее полученным раствором нужно заполнить отдельную емкость так, чтобы жидкость покрывала подошву на 1-1,5 сантиметра. Затем данный резервуар с утюгом ставятся на плиту. Дождавшись закипания смеси, нужно выключить огонь, выждать 20 минут и повторить процедуру.
Окисления
Если на первом этапе осмотра утюга неисправность не выявлена, то нужно проверить состояние ТЭНа. Для этого нужно снять заднюю крышку, под которой скрываются клеммы, соединяющие между собой электрошнур и нагревательный элемент.
