Открытая проводка в стиле ретро

Где запрещена такая проводка

Открытая проводка категорически запрещена (или к ней предъявляются дополнительные требования) в помещениях с повышенным уровнем влажности и постоянными перепадами температур. К ним относятся ванные комнаты, сауны, парилки, кухни. В данном случае нужно использовать полностью герметичные трубы. Нельзя размещать провода открытым способом на крупных складах и в непосредственной близости со взрывоопасными объектами.

Тем не менее, порою проводка открытого типа — единственный способ электрификации помещения. Тогда следует выбирать кабель с несколькими изоляционными слоями, изготовленными из огнеупорных материалов. Бывают и обратные ситуации: например, в деревянном доме не рекомендуется скрытая проводка.

Несмотря на полную противоположность скрытой проводке, монтаж электрического кабеля открытым методом имеет свои достоинства, благодаря чему может использоваться там, где невозможно (или не хочется) спрятать проводники. При соблюдении всех правил эксплуатации и безопасности такой способ применим практически на любом объекте.

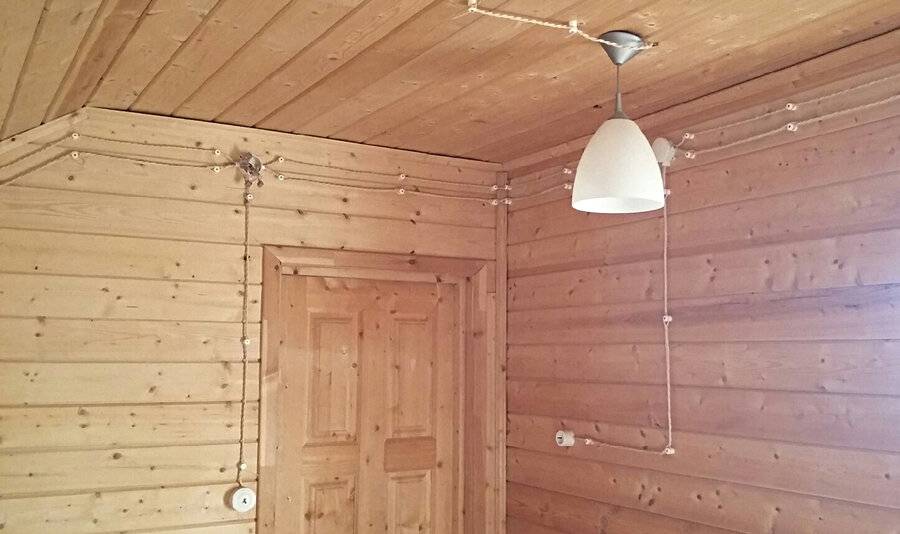

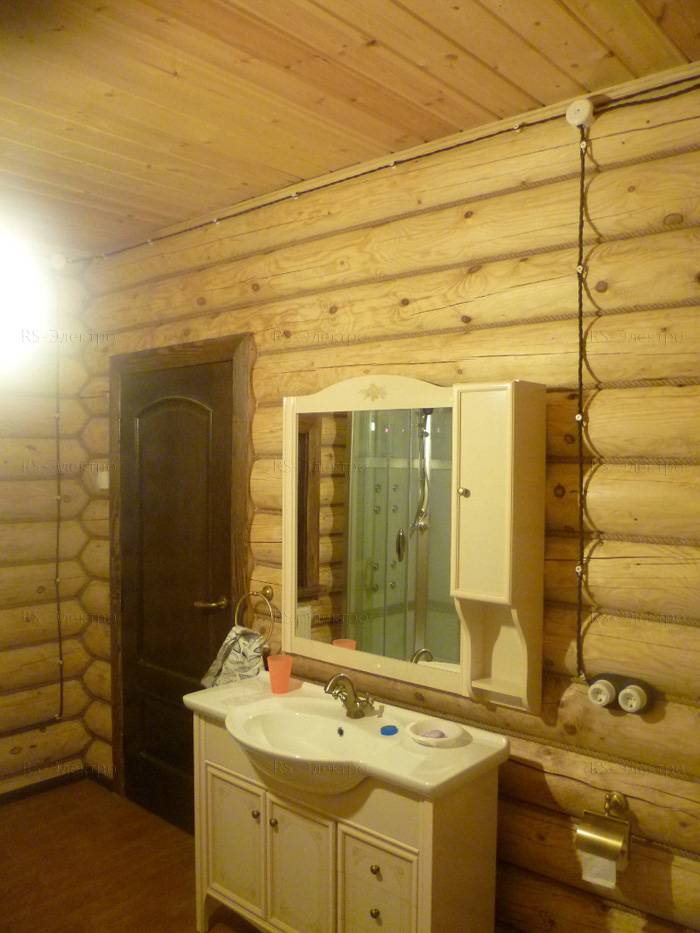

Ретро проводка в деревянном доме своими руками

Для выполнения монтажа открытой электрической проводки, к которой относится и проводка в стиле ретро, необходимо выполнять монтаж в последовательности приведенной выше. Для это необходимо иметь:

• Ручной электрический инструмент (дрель, шуруповерт);
• Ручной инструмент (отвертки, пассатижи, бокорезы);
• Приборы контроля (мультиметр, мегомметр);
• Комплект необходимых материалов (провода, установочные изделия, крепеж и декоративные элементы);
• Начальные знания электротехники и желание выполнить данную работу своими руками.

В настоящее время проводка в стиле ретро в деревянных домах получила достаточно широкое распространение, в связи с этим все большее количество электромонтажных компаний предлагает услугу по монтажу данного типа работ. Поэтому, при отсутствии опыта электромонтажных работ и не имея знаний по электротехнике, лучше обратиться к специалистам, дабы избежать ошибок и как следствие финансовых потерь.

Как изготовить витой провод своими руками?

Для того, чтобы снизить затраты на приобретение комплектующих, так как оригинальные провода стоят достаточно дорого, можно изготовить витой провод самостоятельно.

Для этих целей могут подойти одножильные медные провода в изоляции не поддерживающей горение, такие как:

• РГКМ – медный многожильный провод с двухслойной изоляцией из кремнийорганической резины и оплеткой из стекловолокна;
• БПВЛ – медный провод с ПВХ изоляцией и нитяной оплеткой залитой лаком.

При приобретении выше указанных проводов необходимо учитывать, что в процессе скручивания увеличивается расход провода. Увеличение составляет 25 – 30 % от линейной длины монтируемого участка.

Не маловажно то, что данные провода выпускаются в более широком ассортименте по сечению токопроводной жилы, это 4,0 и 6,0 мм2,что позволяет выполнить подключение электрических плит и прочих энергоемких потребителей, в едином стиле по всем участкам электрической сети. Недостатком является то, что трудно подобрать необходимый цвет, т.к

провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже

Недостатком является то, что трудно подобрать необходимый цвет, т.к. провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже.

Изготовление витого провода следует производить «по месту», после установки изоляторов, в следующей последовательности:

1. Нарезается приобретенный провод по длине монтируемого участка, с учетом необходимого запаса на скручивание;
2. Провода скручиваются в виде косы. По возможности, после каждого изолятора, следует сменить направление скручивания, что позволит, при необходимости, устранить появившиеся провисания.

Витой провод своими руками

Для устранения провисания, которые могут быть вызваны усадкой дома или иными внешними факторами или качеством монтажа, следует снять провисший участок с изоляторов и сделать несколько дополнительных витков, после чего вернуть провод на место.

На сегодняшний день многие люди желают создать в своем доме старый интерьер. Особенно часто это можно заметить на дачах. Справиться с этим поможет ретро проводка. Деревянные дома считаются легковоспламеняемыми. Именно по этой причине здесь нужно проводить монтаж открытой проводки.

Но есть одна проблема. Большое количество проводов может значительно испортить интерьер комнаты. Для того чтобы не нарушать правила лучше всего провести витую проводку. В этой статье вы узнаете, как сделать ретро проводку в деревянном доме своими руками.

В чем заключаются особенности прокладки ретро электропроводки

Современные загородные дома, оборудованные электропроводкой в стиле ретро, сейчас, как правило, насыщены энергоемкой бытовой техникой и приборами освещения. Поэтому сечение используемых медных проводов увеличено от стандартного до 1,5 мм2 — при прокладке к приборам освещения и до 2,5 мм2 — для питания розеток.

Строительные нормы запрещают в домах с деревянными стенами скрывать проводку внутри конструкций. Это обусловлено пожарной безопасностью зданий. Витая проводка является одним из решений сведения к минимуму контакта проводов с деревянными поверхностями. Во избежание пожароопасных ситуаций выключатели и розетки в деревянном доме должны быть накладными.

Витые провода прокладываются на расстоянии не менее 10 мм от стены. Большинство пожаров возникает из-за плохих контактов в распределительных коробках проводки. Поэтому провода в ней должны быть надежно зафиксированы с помощью специальных клемников. Сами коробки монтируются в легкодоступных местах.

Ретро проводка используется и в зданиях с кирпичными стенами. К таким конструкциям ролики крепятся дюбелями. Гильза имеет специальный волокнистый наполнитель и расклинивается в отверстии при вкручивании шурупа.

Жгут проводки может состоять из двух либо трех жил — в зависимости от наличия заземления. Предварительно перед креплением проводов на места до и после изолятора надевают отрезки термоусаживаемой трубки по цвету подходящей проводу. Это повышает надежность крепления. Провод должен быть сертифицирован для использования в открытой проводке.

Крепежные ролики прикручиваются к стене шурупами по дереву. При монтаже проводки фарфоровый изолятор должен быть установлен у каждой электроточки (розетки, выключателя) на расстоянии не менее 5 см. По линии кабеля ролики закрепляются с интервалом около полуметра. На изгибах кабеля рекомендуется устанавливать по 2 ролика с расстоянием между ними 45 см и под углом 45° к проложенной линии. Для соединения в коробках используют клемники для гибких проводов.

Так как ретро провода имеют максимальное сечение 2,5 мм2, вводный кабель выдержать в этом же стиле не представляется возможным. Если он не вписывается в интерьер, то укладывается в гофротрубу и проводится под обшивкой. Для прокладки электропроводки в скрытых каналах в деревянном доме необходимо использовать электрические кабели, имеющие специальный индекс пожарной безопасности.

В трубах также придется проложить кабели для энергоемких бытовых приборов (водогрейный котел, газовая плита и т. д.). Можно использовать пластиковый кабель-канал подходящего цвета. Для экономии средств ретро провод иногда прокладывают только на заметных участках конструкций. При прокладке витого провода через стену для изоляции используется фарфоровый проходник.

Выбор для деревянного дома ретро проводки обоснован и практически. При нарочито предусмотренном отсутствии внутренней отделки в доме из бревен, пластиковый кабель-канал не будет плотно примыкать к стене из-за углублений в бревенчатой стене. Крепление кабеля к пожароопасным конструкциям с помощью скобок запрещено правилами. Гофротруба в качестве канала для провода на бревенчатой стене будет выглядеть не эстетично.

Помещения, где постоянно находятся маленькие дети, оборудовать наружной электропроводкой, несмотря на ее пожаробезопасность и прочность, не рекомендуется.

Стоимость монтажа ретро проводки:

Наименование услуги	Ед.изм.	Цена, руб.
Монтаж винтажной ретро проводки	м.п.	250
Монтаж ретро проводки в джутовой оплетке	м.п.	250

Готов выполнить работы в следующих районах Московской области:

Апрелевка, Балашиха, Бронницы, Верея, Видное, Волоколамск, Воскресенск, Высоковск, Дедовск, Дзержинский, Дмитров, Долгопрудный, Дрезна, Домодедово, Дубна, Егорьевск, Железнодорожный, Жуковский, Зарайск, Зеленоград, Ивантеевка, Истра, Кашира, Климовск, Клин, Коломна, Королев, Котельники, Красноармейск, Красногорск, Краснозаводск, Краснознаменск, Куровское, Ликино-Дулево, Лобня, Лосино-Петровский, Луховицы, Лыткарино, Люберцы, Можайск, Москва, Мытищи, Наро-Фоминск, Ногинск, Одинцово, Ожерелье, Озеры, Орехово-Зуево, Павловский Посад, Подольск, Протвино, Пушкино, Пущино, Раменское, Реутов, Руза, Рошаль, Сергиев Посад, Серпухов, Солнечногорск, Ступино, Сходня, Талдом, Троицк, Фрязино, Химки, Хотьково, Черноголовка, Чехов, Шатура, Щербинка, Щёлково, Электрогорск, Электросталь, Электроугли, Юбилейный, Яхрома.

Где выпускают детали ретро проводки?

Как уже говорилось выше, установка такой проводки требует некоторого количества различных элементов. Арматура для установки, а также сами провода придется заказывать из Италии.

Можно покупать продукции любого производителя, но отечественный пользователь чаще всего выбирает Gl Gambarelli или Fontini. Эти же производители занимаются изготовлением распределительных коробок, роликов и любых типов выключателей.

Дизайн данных элементов выдержан в старинном стиле. Основным материалом изготовления служит фарфор. Все без исключения детали отвечают самым строгим требованиям пожарной безопасности, поэтому в этом плане можно быть абсолютно спокойным.

Такая степень качества и безопасности делает устройства достаточно дорогими, поэтому весь проект разводки открытой проводки может потребовать значительных финансовых вложений. Возникает справедливый вопрос, можно ли как-то сэкономить?

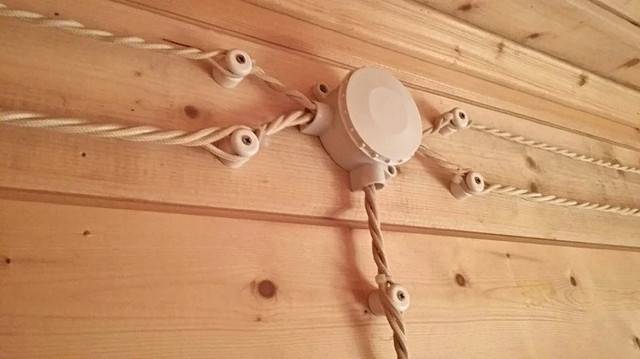

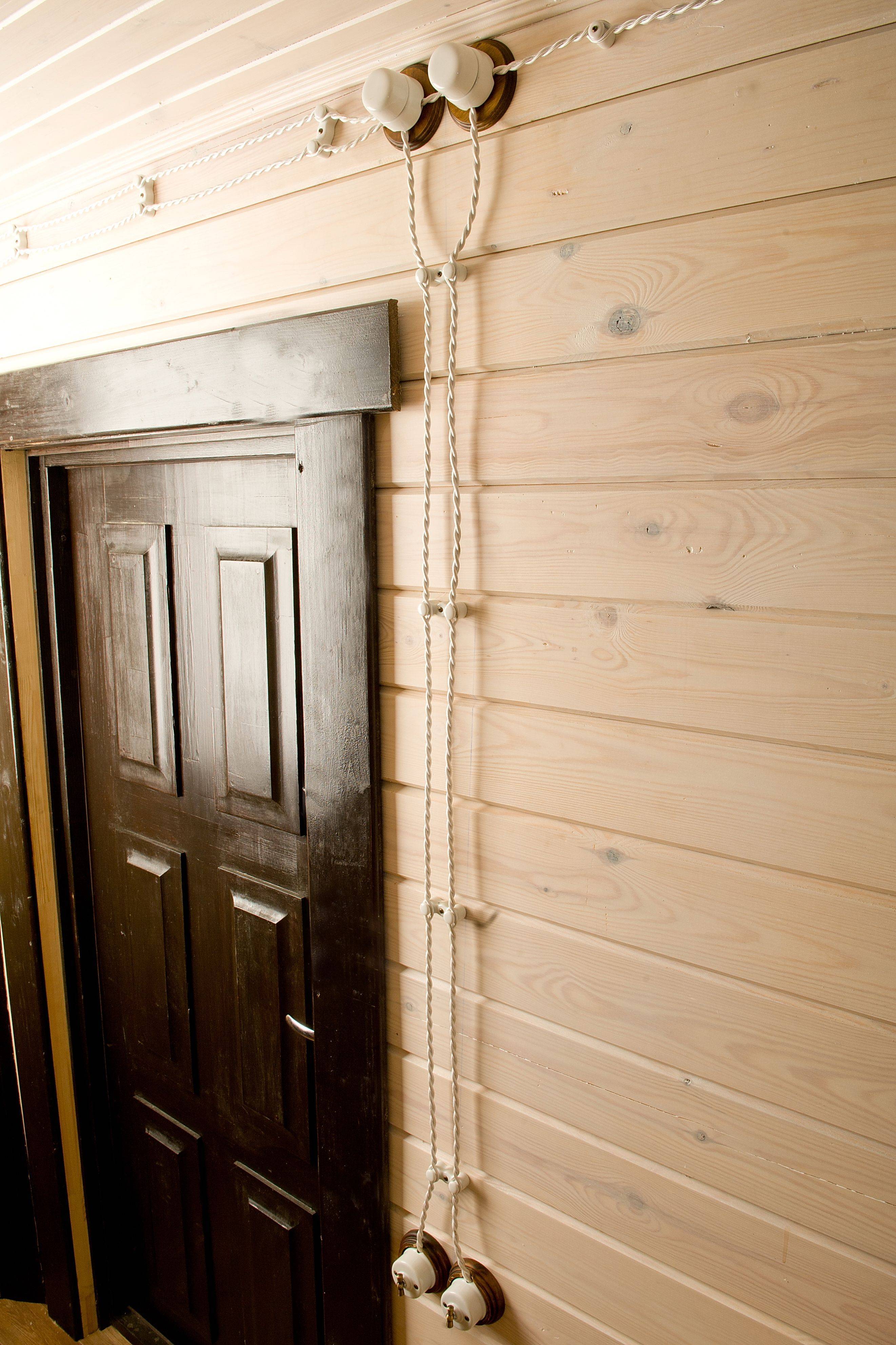

Подвод провода к розетке

Первое, что приходит на ум – обратиться за таким же товаром к китайскому поставщику. Таковой на рынке имеется – это компания Salvador. Вся ее продукция изготавливается в Китае, но, тем не менее, соответствует европейским нормам. Из-за этого ее стоимость приблизительно такая же, поэтому так сэкономить не выйдет.

Провода, как правило, выбирают по цвету верхнего слоя, и здесь важен только вкус покупателя. Кому-то достаточно будет провести не очень дорогой однотонный кабель, например, коричневого цвета. Другой предпочтет стандартное сочетание белого и черного цветов, что выйдет гораздо дороже. Нужно также понимать, что ретро розетки и выключатели для открытой проводки должны соответствовать цветовому решению кабеля, что может сказать на бюджете.

Чаще всего для экономии средств делают смешанный тип проводки. То есть часть проводов красиво расположена на стенах и создают старинный интерьер, а часть спрятана в стеновых перегородках, специальных коробах и т.д. Вместо привычной гофрированной трубы, которую часто используют для укладки проводов, лучше приобрести специальный кабель-канал, который будет сочетаться с цветом поверхности стены.

Специалисты рекомендуют спрятать под обшивкой или в коробах обычные провода, которые идут от вводного щитка на питание групп. Дорогостоящий декоративный провод лучше пустить от распределительных коробок к стеновым конструкциям к розеткам и осветительной технике.

В большинстве случаев этого вполне достаточно, чтобы выдержать старинный стиль. Если вы сделаете именно так, то можете сэкономить около трети длины провода, а соответственно и некоторое количество изоляторов и роликов, что поможет сохранить денежные средства.

Главное, чтобы остались видны провода на стене и кабелях, тогда проводку можно смело называть открытой.

Для соединения жилок проводов для открытой проводки используется два стандартных и проверенных времени метода:

Первый метод – самый простой. Нужно просто зачистить изоляцию двух соединяемых концов провода и заизолировать скрутку. Если во время проведения операции вы используете флюс и не пожалеете припоя, то такое соединение качественно прослужит не один год.

Второй способ подразумевает наличие специальных устройств – клеммников. Как и в первом случае, сначала необходимо снять изоляционный слой и с проводов, после чего соединить их с помощью данного устройства. Данный метод используется не только для соединения проводов внешней проводки, но и кабелей «под старину» и ВВГ.

Монтаж проводки – ретро

Если вы все-таки решили самостоятельно провести данную операцию, то необходимо заранее подготовить следующие элементы:

• выключатели накладного типа;
• кабели необходимого диаметра сечения;
• распределительные коробки;
• розетки накладного типа.

Укладка данных электросетей проводится после завершения всех отделочных работ. То есть провода монтируются поверх обоев или крашенных стеновых поверхностей. Современный рынок предлагает огромное количество разнообразных деталей для установки проводки, поэтому даже самый изысканный гурман сможет воплотить в жизнь свои фантазии.

Во время выбора цветовых решений для монтируемых элементов необходимо учесть, что одна и та же деталь может стоить по-разному из-за цветовой гаммы. Если речь идет о проводах, то коричневый обойдется как минимум в два раза дешевле, чем золотистый.

Выклбючатель и розетка для проводки ретро

Первым делом необходимо определиться с изоляторами и уже под них выбирать крепежные элементы. Это необходимо для правильного цветового оформления и соблюдения длины роликов. Крепежи нужно выбирать, учитывая их длину. Она должна быть такой, чтобы прочно закрепить изолятор на стене.

Монтаж ретро-проводки происходит по следующим шагам:

Сначала необходимо определиться с местами расположения осветительной техники, выключателей и розеток. Нужно помнить о том, что при таком типе проводки необходимо расположить розетки повыше на стене, чтобы исключить риск ее повреждения.

Затем необходимо выбрать схему подключения всего электрооборудования. На данном этапе лучше потратить немного больше времени и сил, поскольку от него зависит работоспособность инженерной системы.

Ретро-проводка на изоляторах

Теперь можно приступить к нанесению разметки. На данном этапе вам потребуется лазерный строительный уровень или гидроуровень. С помощью этих устройств нужно нанести разметку, учитывая удобство эксплуатации будущей сети, а также эстетический аспект.
Подключение и распайка кабелей. На данном этапе необходимо быть очень внимательным и не допустить скручивания проводов.

Теперь проводка под ретро практически готова. Осталось только провести замеры изоляционного материала на сопротивление и провести тестовое включение. Если все этапы прошли успешно, то вы можете смело эксплуатировать проводку.

Главным преимуществом данного типа проводки является привлекательный внешний вид. В случае правильного выбора цветовой гаммы всех элементов, получится действительно красиво.

Очень важно подобрать ретро-проводку под дизайн помещения

Выбор деталей и фото ретро проводки

• Арматура и провода закупаются в Италии. Самой популярной итальянской фирмой считается Fontini, выпускающая для винтажной проводки распределительные коробки, различные выключатели, ролики и многое другое.
• Все элементы изготавливаются из фарфора и выполняются под старину. Детали выполнены в соответствии с нормами пожарной безопасности.
• Выбирать кабели следует по цвету оплетки к дизайну помещения. Можно выбрать спокойные тона или яркие, контрастные. Под окраску проводников подбираются ролики, коробки, выключатели, розетки.
• Так как винтажные провода стоят недешево, то часть проводки можно выполнить в стиле «ретро», а часть спрятать за обшивкой или в кабель-канал под цвет поверхности.

После того как будут выполнены все отделочные работы и приобретены необходимые материалы, можно приступать к монтажу винтажной электропроводки.

• В первую очередь следует начертить схему, в которой необходимо отметить места установки выключателей, розеток, светильников.
• В соответствии со схемой наброски переносятся на поверхности. При этом с помощью уровня необходимо проверять горизонтальность всех линий.
• Вдоль разметок с помощью саморезов по дереву устанавливаются фарфоровые ролики, расстояние между которыми должно составлять пятьдесят сантиметров.
• Между первым роликом и выключателем или розеткой расстояние должно быть не менее пяти сантиметров.
• Согласно схеме устанавливаются распределительные коробки, выключатели и розетки.
• Между изоляторами протягивается электропроводка, провода которой скрепляются между собой с помощью клемм или пайки. В деревянных домах скрутку проводников из соображений безопасности использовать не рекомендуется.
• Провода натягивать следует так, чтобы между ними и поверхностью оставался зазор, не меньше чем в один сантиметр.

Как самостоятельно сделать стильную ретро проводку. Фото

Для винтажной разводки, сделанной своими руками, нужно будет приобрести:

• одножильный кабель необходимой длины;

• распределительные коробки;
• специальные изоляторы.

Из нескольких проводников необходимо будет свить один жгут. Если в деревянном доме установлено заземление, то соединить можно три кабеля, если нет, то жгут вьется из двух.

• В выбранных местах на поверхности крепятся изоляторы. Устанавливаются они путем прилипания или с помощью дрели.
• К проводам присоединяется термоусаживаемая трубка под цвет кабеля. Она гарантирует долгую службу кабеля и прочность установки.
• Провода одеваются на ролики или изоляторы.

Остальные условия монтажа те же, что и при проводке специализированных ретро кабелей.

Устанавливать ретро проводку можно не только в деревянных домах, но и в современных квартирах, если она будет подходить под интерьер помещения. Любители винтажа точно оценят ее презентабельность. К сожалению, материалы, даже те, которые изготавливаются в Китае, стоят довольно дорого.

https://youtube.com/watch?v=2jDeKOTfP7U

Старинная проводка в деревянных домах

Для начала рассмотрим применяемые материалы

Изоляция проводов, выключатели, розетки, кабельные каналы, могут быть выполнены из чего угодно, при соблюдении одного из условий: материал не должен стать причиной пожара. Для этого выделены две группы:

1. Негорючие материалы. Это значит, что изделие под воздействием высокой температуры в принципе не может воспламениться. То есть, оно будет плавиться, деформироваться, пузыриться — но не вступит в реакцию с кислородом, и не станет генератором огня. Разумеется, производство таких материалов обходится недешево.
   Понятно, что есть бетон, стекло, наконец — сталь. Но изоляционную оболочку из них не сделаешь. А прочные и пластичные диэлектрики напротив, удобны для изоляции, но отлично воспламеняются.
2. Материалы, не поддерживающие горения. Это не такое жесткое требование, что несколько снижает себестоимость. Принцип действия следующий: если на изоляцию воздействует открытое пламя, она горит вместе с источником огня. Как только пламя погасло, материал изоляции так же прекращает горение.

Например, загорелся корпус телевизора. Кабель питания в непосредственной близости тоже сгорит, но дальше по проводу огонь не распространится.

Кроме того, материалы, из которых изготавливается изоляция электропроводки и корпуса коммутационного оборудования (розетки, выключатели, распаячные коробки), должны быть устойчивыми к механическому воздействию, и влаге. А учитывая требовательный контингент клиентов, внешний вид также стоит не на последнем месте.

Что необходимо для внешней проводки в стиле ретро?

Список того, что потребуется для внешней проводки в стиле ретро:

1. Витой кабель, который подходит под стиль ретро.
2. Изоляторы.
3. Розетки/выключатели, распаечные коробки. Они могут быть сделаны из любого материала, но задняя часть – из негорючего материала.

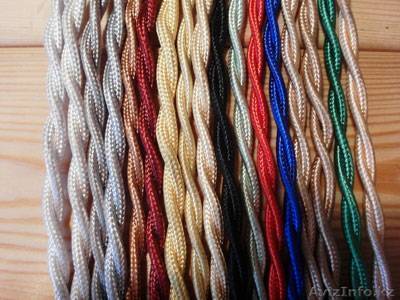

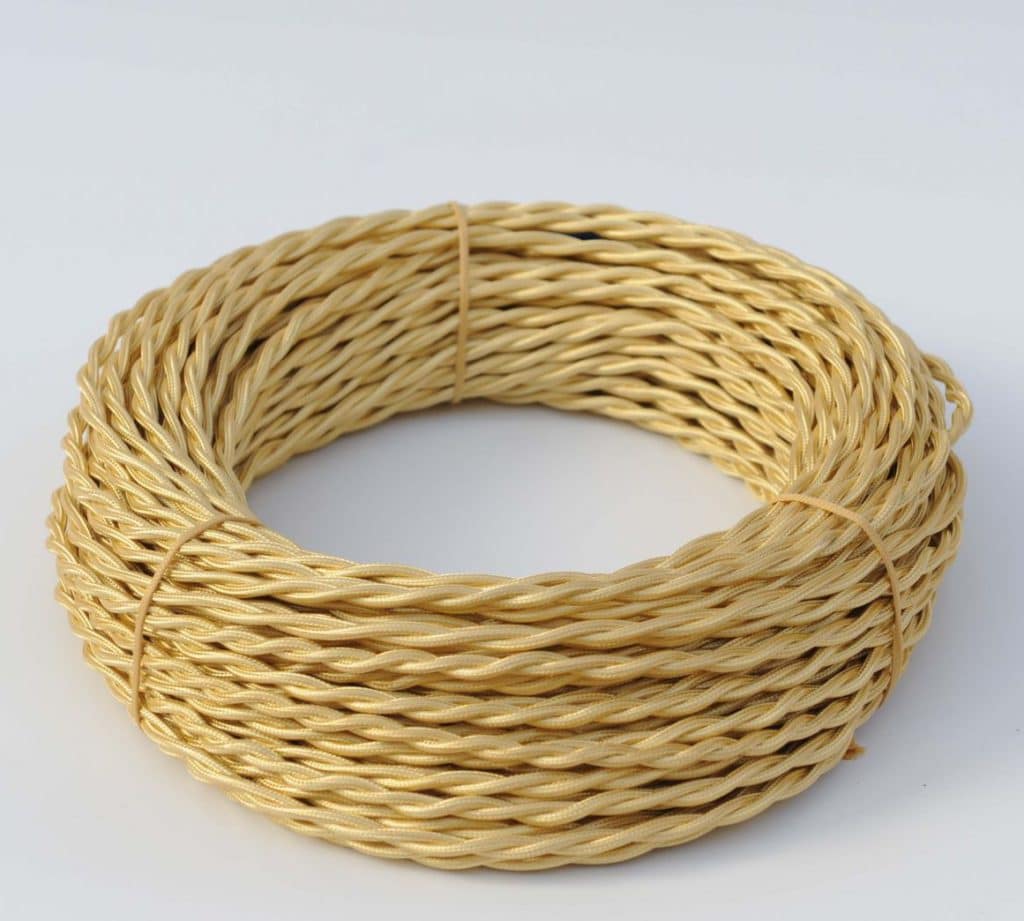

Витой кабель

Витой кабель представляет собой проводник, который окружен изоляцией из поливинилхлорида (ПВХ), а также одного слоя текстиля – как правило, им является технический шелк. От обычного он отличается тем, что пропитан антипиреном – веществом, которое снижает горючесть.

Виды витого кабеля:

• состоящий из 2-х проводников;
• состоящий из 3-х проводников;
• состоящий из 4-х проводников.

Для ретро-провода подойдет витой кабель, состоящий из 3-х проводников: первый будет фазой, второй – нейтралью, т.е. нулем, третий – защитой.

Этот кабель можно разделить на группы не только по количеству проводников, но и в соответствии с сечением:

• 1,5 к;
• 2,5 кв. мм.

Для розеток потребуется витой кабель с сечением 2,5 кв. мм. Одна линия может обрабатывать от 2-х до 4-х приборов, если их общая мощность не превышает 3 кВт, а общая сила тока – 16А. А для освещения – сечением 1,5 кв. мм. Максимальная нагрузка: мощность в 2 кВт сила тока в 10А. Этого хватит на двадцать лампочек (100 Вт). А если вы планируете вкрутить экономные или светодиодные, то и того больше.

Самые популярные производители витого кабеля

Самыми популярными производителями витого кабеля являются:

1. Компании Италии: Gambarelli, Gordon Dor, Fontiny Garby. У первой из них витой кабель лучше всего, он жесткий и с легкостью надевается на изоляторы. Стоят очень дорого, от 3-х до 5-ти $ за один метр.
2. Компания Германии Replikata. Практически точно такое же качество.
3. Компании России: «Гусевъ», Gemini, Electro. Цена намного ниже, не более 2-х $ за один метр.

У европейской продукции качество выше, чем у отечественной.

Изоляторы

Изоляторы представляют собой ролики, сделанные из керамики. Их размер: диаметр – от 18 до 22 мм, высота – от 18 до 24 мм. Верхушка бывает узкой и широкой. Первая удобнее для витого кабеля, состоящего из 2-х проводников, вторая – для витого кабеля из 3-х проводников.

Для монтажа изоляторов потребуются крепежи – саморезы. Их длина должна быть такой, чтобы они погружались в деревянную стену на две третьих. Бывают изоляторы, к которым уже прилагаются крепежи. Это очень удобно, так как не нужно тратить время на поиски.

Розетки/выключатели и распаечные коробки

Как уже отмечалось выше, отдавайте предпочтение розеткам/выключателям и распаечным коробкам из металла, керамики и фарфора. Устройства из пластика будут выглядеть немного глупо на фоне дерева и старины.

Устройство декоративной проводки ретро

На первый взгляд сделать винтажную проводку не составляет труда, так как нет необходимости штробить стены, а особенно, если мы делаем её в доме из бревна, где полностью отсутствуют внутренняя облицовка стен и потолков.

Красивая ретро-проводка в современном деревянном доме

Такая проводка монтировалась ещё в начале прошлого века и выполнялась с помощью нескольких одножильных проводов, где волокна были скручены по спирали.

Раньше не было специальных разветвительных коробок и поэтому все точки прокладки проводов осуществлялись на керамических или более дорогих фарфоровых изоляционных роликах. Для того чтобы отдельные волокна не были видны, мастера прятали их под специальной оплёткой.

Белая ретро-проводка на кирпичной стене интерьера в стиле Лофт

Естественно, такой способ в современных домах будет небезопасным и неэстетичным, поэтому специалисты предлагают своим клиентам установку проводки а-ля «ретро», которая располагается на стенах и потолке.

Для того чтобы провода имели эстетичный вид производители покрывают их специальным материалом.

Обычно для создания красивого ретро-стиля производители используют шелковую оплётку различных цветов в зависимости от цвета стен деревянного дома и задумки дизайнера. Перед установкой такой проводки её обрабатывают специальными негорючими составами. Медные провода для создания винтажной проводки могут быть сечением 0,5–2,5 миллиметра. Иногда для большего эффекта специалисты используют специальные инженерные трубы.

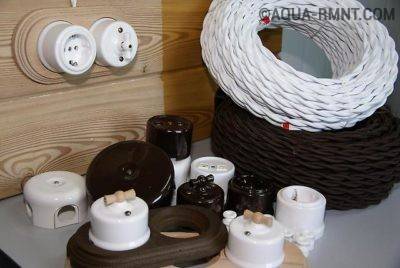

Декоративные провода и выключатели для монтажа красивой винтажной проводки в деревянном доме

Также к кабелям в комплекте производители предлагают винтажные розетки, выключатели и другие устройства в своём собственном стиле.

Деревянные дома достаточно специфичны, так как не всегда в них делают внутренние облицовочные работы, что существенно усложняет прокладку кабеля внутри стен. Для того чтобы не портить внешний вид интерьера специалисты рекомендуют часть проводки делать наружной, то есть в винтажном стиле.

Ретро-розетки и выключатели для винтажной проводки в доме

Этот момент обусловлен ещё и тем, что распределительные короба не могут плотно прилегать к стене, а крепёжные скобы использовать запрещается.

Виды проводки «под старину»

Существует несколько различных видов проводки «под старину», которые сегодня пользуются большой популярностью среди владельцев срубов.

1. Проводка в ретро — стиле с применением старинных роликов. Сегодня мы можем увидеть такой тип проводки в срубах и обычных домах, которые были построены в период 1920–1940 годов и не подвергались капитальному ремонту.
2. Устройство проводки из кабелей специального типа. Это могут быть перекрученные и стилизованные под старину провода.

В настоящее время отечественные и зарубежные производители предлагают не только провода для создания красивой винтажной проводки, но и все дополнительные элементы к ней: изоляторы, коробки для разветвления, розетки и выключатели. Сегодня самым большим спросом пользуется проводка российской марки «Гусев», а также зарубежных производителей Bironi, Salvador, Villaris.

Стилизация ретро-проводов и изолирующих роликов марки Villaris

Первый слой такой проводки изготовлен из винила, а второй производится из хлопковой или шелковой ткани, которая пропитана специальным огнеупорным составом. Также производители предлагают провода в обвязке из стекловолокна.

Плюсы и минусы внешней проводки

Основное достоинство данного метода — высокая скорость установки кабельных линий. Буквально за пару дней без огромного опыта вы самостоятельно справитесь с монтажом открытой проводки в квартире с одной жилой комнатой. А профессиональному электрику потребуются считанные часы.

Вторым достоинством способа является пониженная трудоемкость. Нет необходимости в штроблении стен, укладке кабель-каналов и сверлении отверстия для подрозетников. Соответственно, не возникает потребности в последующем монтаже облицовки, оштукатуривании, покраске или поклейке обоев.

Третьим весомым преимуществом проводки открытого типа является постоянная доступность к каждому участку линии. В любой момент можно провести ремонтные работы или модифицировать электрическую сеть, добавив новые компоненты. На это уйдет минимум времени и сил. Вы быстро и без проблем добавите ответвление к новому светильнику, подключите новую розетку или переместите в другое место старый выключатель. При организации скрытой проводки такие работы намного сложнее и затратнее, зачастую сопровождаются разрушением стен.

Однако есть в данном методе определенные недостатки. Первым минусом является то, что кабельная система находится на виду. Несмотря на огромное множество различных стилей оформления, такой подход уместен далеко не для каждого интерьера. Исключением являются стили кантри, ретро, техно и стимпанк, для которых проводка открытого типа может стать изюминкой.

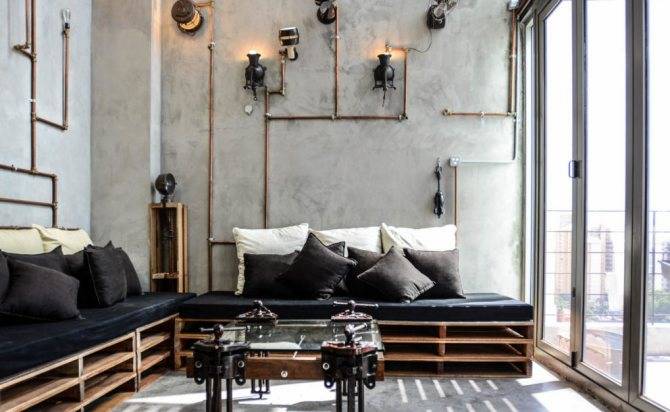

Электропроводка в лофте в стиле стимпанк

Второй недостаток связан с техническими нормами каждого помещения, где кабель прокладывается по открытому методу. К примеру, для ванной комнаты, кухни и других участков с высоким уровнем влажности используемые провода должны быть хорошо защищены. Аналогичная ситуация с устанавливаемыми выключателями и розетками. Класс защиты подобных элементов при организации скрытой проводки должен быть не ниже IP-44. А если говорить об открытой, то требование повышается сразу до IP-68. Такие провода, розетки и выключатели выглядят слишком массивно и в два счета могут испортить интерьер.

Ретро проводка в деревянном доме

Проводка, проложенная открытым способом в деревянном доме, наилучшим образом соответствует требованиям ПУЭ и правилам пожарной безопасности. В связи с этим, в последнее время все более востребованной становится внешняя проводка ретро, стилизованная под старину и хорошо сочетающаяся с дизайном интерьера.
Для прокладки такой проводки используются многожильные медные провода, перекрученные между собой. Сами жилы состоят из множества тонких проволочек, придающих им высокую механическую прочность. Такие провода достаточно гибкие, что упрощает монтаж ретро проводки в деревянном доме. Медные жилы защищены надежной изоляцией. Для внешней оболочки используется шелковая нить, пропитанная антипиринами. За счет этого слоя и создается тот самый вид, полностью соответствующий старинной электропроводке.

Сами медные жилы, спрятанные под внешнюю оболочку, надежно защищены современной поливинилхлоридной изоляцией с цветовой маркировкой, соответствующей государственным стандартам.

У современной электропроводки, стилизованной под стиль ретро, сечение увеличено по сравнению с обычными проводниками, что позволяет легко выдерживать высокие нагрузки. Внешне такие провода смотрятся объемнее, чем стандартные проводники.

Для того чтобы ретро проводка в интерьере нормально сочеталась с другими элементами, все типы совместно используемых светильников, выключателей, розеток и распределительных коробок выдерживаются в едином стиле. Наиболее популярны ретро розетки и выключатели для открытой проводки белого и черного цвета, а также стилизованные под дерево.

Отдельное внимание уделяется непременному элементу ретро проводки – фарфоровым изоляторам. Кроме дополнения общего стиля, изоляторы служат для крепления на них прокладываемых линий

Все детали, используемые вместе с проводами, следует рассмотреть более подробно.

Электропроводка ретро в деревянном доме

Наружная ретро-проводка достаточно распространена в современном коттеджном строительстве. Кроме функциональной нагрузки она применяется и для оформления интерьера помещений. В этой статье мы расскажем, как сделать ретро проводку своими руками.

Для начала, разберемся, что же это такое? Ретро проводка под старину представлена перекрученным особенным образом специальными кабелями. Их укладывают прямо на стеновые или потолочные конструкции, предварительно закрепив на них специальные изоляторы. Главное соблюсти минимальное расстояние в 10 миллиметров между проводом и поверхностью, поскольку этого требует пожарная безопасность.

Элементы ретро-проводки

Нижний слой таких изделий произведен из полимера на виниловой основе, наружный производится из хлопковых материалов, которые пропитываются огнеупорными составами. Немного реже для верхнего слоя используют стекловолокно. Для ценителей роскоши и богатства существуют кабели с шелковым покрытием, но стоят они достаточно дорого.

Сами провода в данной системе производятся из меди. Их поперечное сечение по линии розеток должно составлять не менее 2.5 миллиметра, а по линии освещения не менее полутора. Розетки, которые предусмотрены для подключения крупной электронагревательной техники, к примеру, водогрейки или варочная поверхность, должны оснащаться более толстыми и надежными кабелями.

Перед тем, как выбрать материалы для ретро проводки, необходимо провести тщательный расчет всех нагрузок на будущую сеть. Делать это навскидку крайне не рекомендуется, поскольку существует вероятность серьезной поломки и даже возникновения пожара. Если у вас нет опыта подобных работ и квалификации, то лучше не рисковать, а доверить все специалистам.

Подвод провода к выключателю

Монтаж

Чтобы выполнить разводку ретро-проводки понадобятся:

• распределительные коробки;
• кабели нужного сечения (от 1,5 до 2,5 мм);
• накладные розетки в стиле ретро;
• ретровыключатели;
• достаточное количество фарфоровых изоляторов-роликов.

В отличие от скрытого монтажа, который выполняется до начала отделочных работ, разводка электропроводки выполняется уже поверх обоев, окрашенной или лакированной деревянной поверхности.

Всё необходимое для начала работ

Проектирование — важнейший этап

Электрификация объекта, а особенно, деревянного дома требует строгого соблюдения современных стандартов. Правильный выбор расходных материалов и соблюдение правил монтажа гарантирует безопасную эксплуатацию.

Проектирование лучше доверить специалисту, ведь только он сможет выбрать оптимальное сечение кабеля в зависимости от нагрузок, учтёт другие важные параметры. Проектирование специалистом электромонтажной фирмы — 50% успешного монтажа. Электрик посоветует наиболее подходящие места для установки распределительных коробок, выключателей, розеток.

Специалист посоветует оптимальную схему для подключения оборудования. На поиск подходящей схемы уходит достаточно много времени, но лучше потратить его, сделав проводку безопасной, долговечной и готовой к любым нагрузкам.

Расчёт материалов

Ретро-проводка обходится недёшево. Это связано с высокой ценой комплектующих. Страна-производитель и даже цвет изделия сильно влияет на стоимость. Например, кабель коричневого цвета будет стоить гораздо дешевле, чем синий или золотистый. Те, кто решил использовать комплектующие из Китая, будут разочарованы: даже китайские товары для ретро-проводки стоят достаточно дорого. Наиболее популярны итальянские компании, предлагающие разнообразные товары, отличающиеся надёжностью и разнообразием.

При наличии схемы-проекта рассчитать количество материалов не так сложно. Стоимость продукции следующая:

1. Кабель в бухте — от 5 до 15 тыс. рублей за бухту;
2. Ролики-изоляторы из фарфора — от 20 до 50 р. за ролик;
3. Накладные выключатели и розетки — 600–4000 р. за единицу;
4. Подложки для изоляции — 500–200 р.

Важные особенности монтажа изоляторов-роликов

Установка изоляторов подразумевают некоторые особенности:

• первые фарфоровые ролики-изоляторы монтируются на расстоянии 4–5 см от выключателя, розетки или распределительной коробки;
• горизонтальный монтаж подразумевает расстояние между изоляторами не более 45 см (иначе кабель начнёт провисать);
• при вертикальном монтаже шаг можно увеличивать до 50 см;
• для поворота используется 2 изолятора под углом 45 градусов на расстоянии 5 см, при этом сам провод поворачивает на 90 градусов.
