Способы подключения

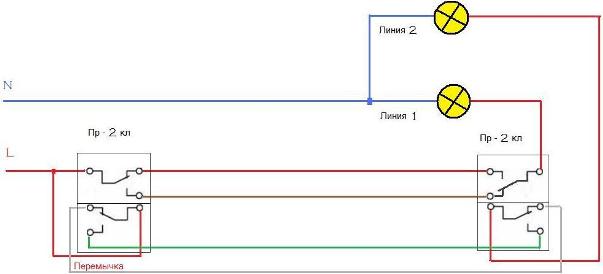

Управление с двух точек. Это самая простая схема. Чтобы ее собрать понадобится два одноклавишных переключателя, которые необходимо установить в разных точках.
Управление с трех точек. Для сбора этой схемы необходимо приобрести два выключателя для двух мест и один перекрестный переключатель на третью точку. Перекрестным называют такой прибор, который способен соединять и разъединять цепь освещения из трех и более точек. Он оснащен четырьмя контактами. Его можно приобрести в специализированном магазине или изготовить самостоятельно из двухклавишного переключателя. Достаточно добавить в его конструкцию пару медных перемычек и при помощи клея сделать из двух клавиш одну.
Управление с четырех и более точек. В отличие от предыдущей схемы в этой используется дополнительный перекрестный переключатель. Включать в цепь дополнительные выключатели можно до бесконечности, увеличивая количество мест с которых ими можно управлять освещением.
Начнем сборку электрической цепи с установки распределительной коробки. Именно в ней производится объединение всех проводов.
Подводить электричество к распределительной коробке следует через устройство защиты, работу которого могут выполнять пара автоматических выключателей.
Не забывайте, что любые провода, находящиеся под напряжением обязаны иметь защиту от перенапряжений и коротких замыканий. В каждой квартире или доме уже имеется такое устройство.
Устройство защиты уже подключено к сети, поэтому подводить ток к распределительной коробке мы будем от него. Для этого следует проложить проводку от автомата до коробки.

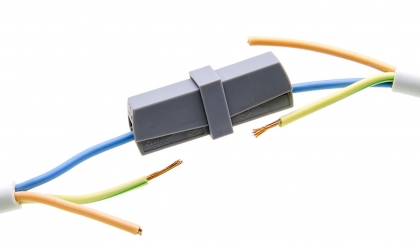

Обрезая провода, не забывайте оставлять небольшой запас для удобной скрутки. Установку проходных выключателей следует выполнять с использованием подрозетника, поэтому для сбора простой схемы из двух выключателей их потребуется два.
К подразетникам так же необходимо протянуть провода от распределительной коробки. Осталось подсоединить элементы освещения, которые будут включаться, и выключаться с помощью проходных переключателей, установленных в разных точках.
Для проверки работоспособности схемы можно использовать обыкновенный патрон с вкрученной в него лампой. Прокладываем проводку до места расположения источника света.
Номинальный ток
Номинальный ток – это показатель, который характеризует параметры электросети, с которой будет работать данный рубильник. Эта характеристика выражается в амперах и присутствует в маркировке прибора:
- 16А – OT16F3 3п 16A, SHD202 C16 (АВВ);
- 20А – ВН-32 2Р 20А (IEK);

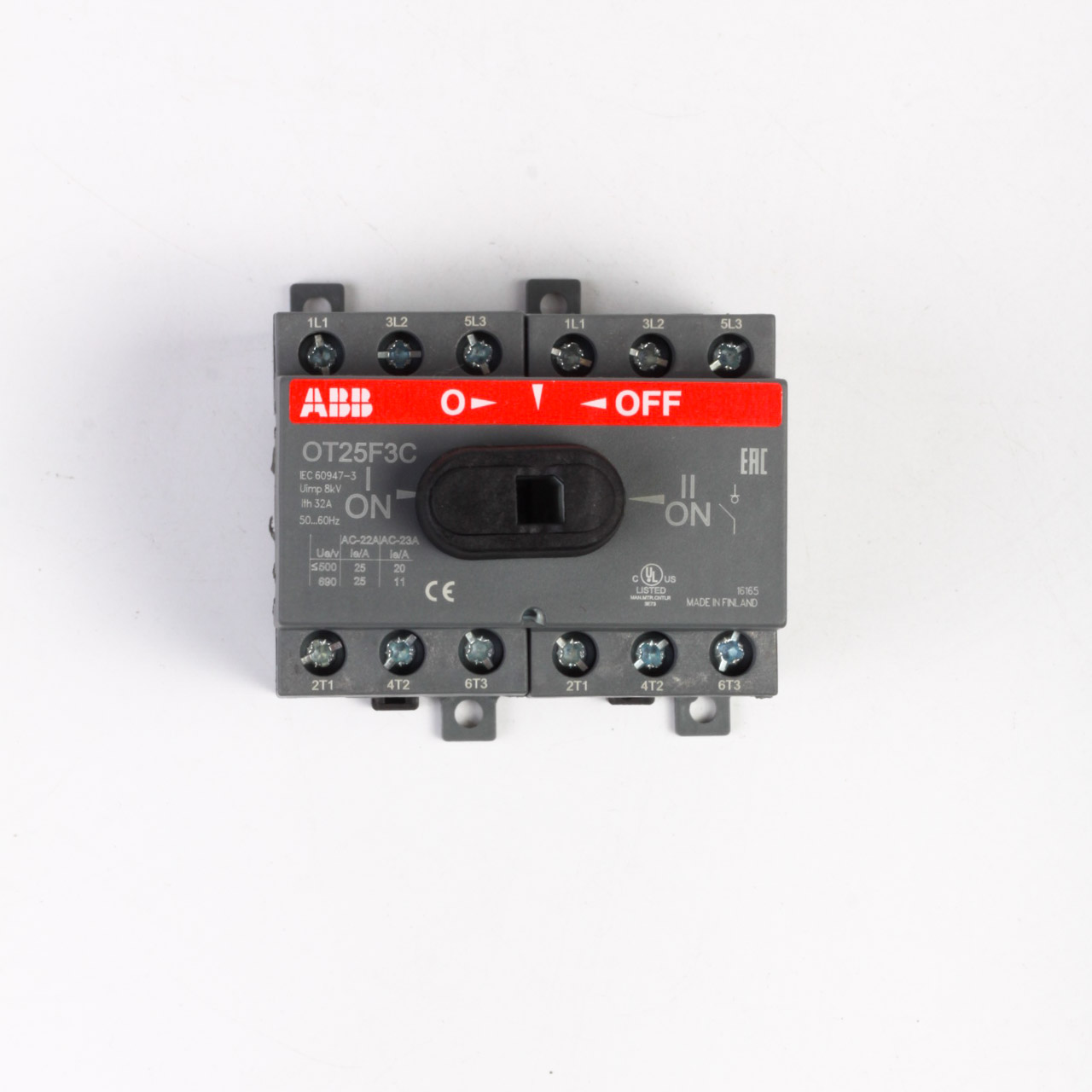

- 25А – OT25F3 3п 25A, SHD202 C25 (АВВ), ВН-32 2Р 25А (IEK);
- 32А – SHD202 C32 (АВВ);
- 40А – OT40F3 3п 40A, SHD201 C40 (АВВ);
- 50А – SHD201 C50 (АВВ);
- 63А – OT63F3 3п 63A, SHD201 C63 (АВВ);
- 80А – OT63F3 3п 63A (АВВ);
- 100А – OT100F3C 3п 100А (АВВ), 100-IP54-У3-004-Узола;
- 125А – OT125F3C 3п 125А (АВВ);
- 250А – 250-IP54-УЗ-001-Узола;
- 400А – ЯБПВУ-400-IP54-У3 (Узола);
- 630А – ЯРП-630-IP54-У3-Узола, ВР32-39Ф-В31250-630А-УХЛ3 (КЭАЗ).

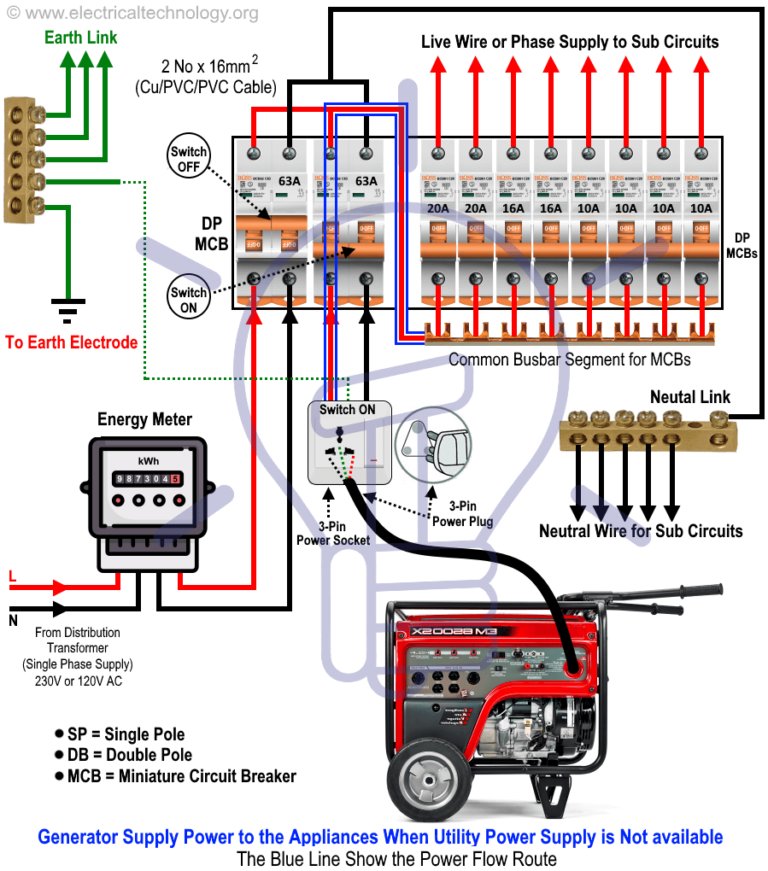

Как подключить генератор
Я не хотел подключать генератор через схему АВР, поскольку у меня на это нет знаний и средств, а я решил всё сделать сам, и подключить без автоматики.
В магазине мне посоветовали подключить генератор прямо через розетку, но делать так по безопасности я не стал. А предложили и продали мне вот такой переходник:
Кабель с вилками для подключения генератора в розетку
Для того, чтобы использование генератора было безопаснее, я для него сделал такую розетку на стене летней кухни:
Розетка для генератора
Розетка типа ССИ-114 имеет крышку которая защищает части под напряжением. А ведь напряжение на ней будет всегда – и при работе генератора, и с улицы! Закрепил её повыше, чтобы дети не достали.
Для подключения сделал другой переходник, чтобы его ни с чем не перепутать, и подписал предупреждения о опасности.
Кабель для подключения
Вилка имеет такой вид:
Вилка выхода с генератора
Это самое опасное место в конструкции. Но как избежать беды – секрет в последовательности подключения, об этом позже.
Схема подключения

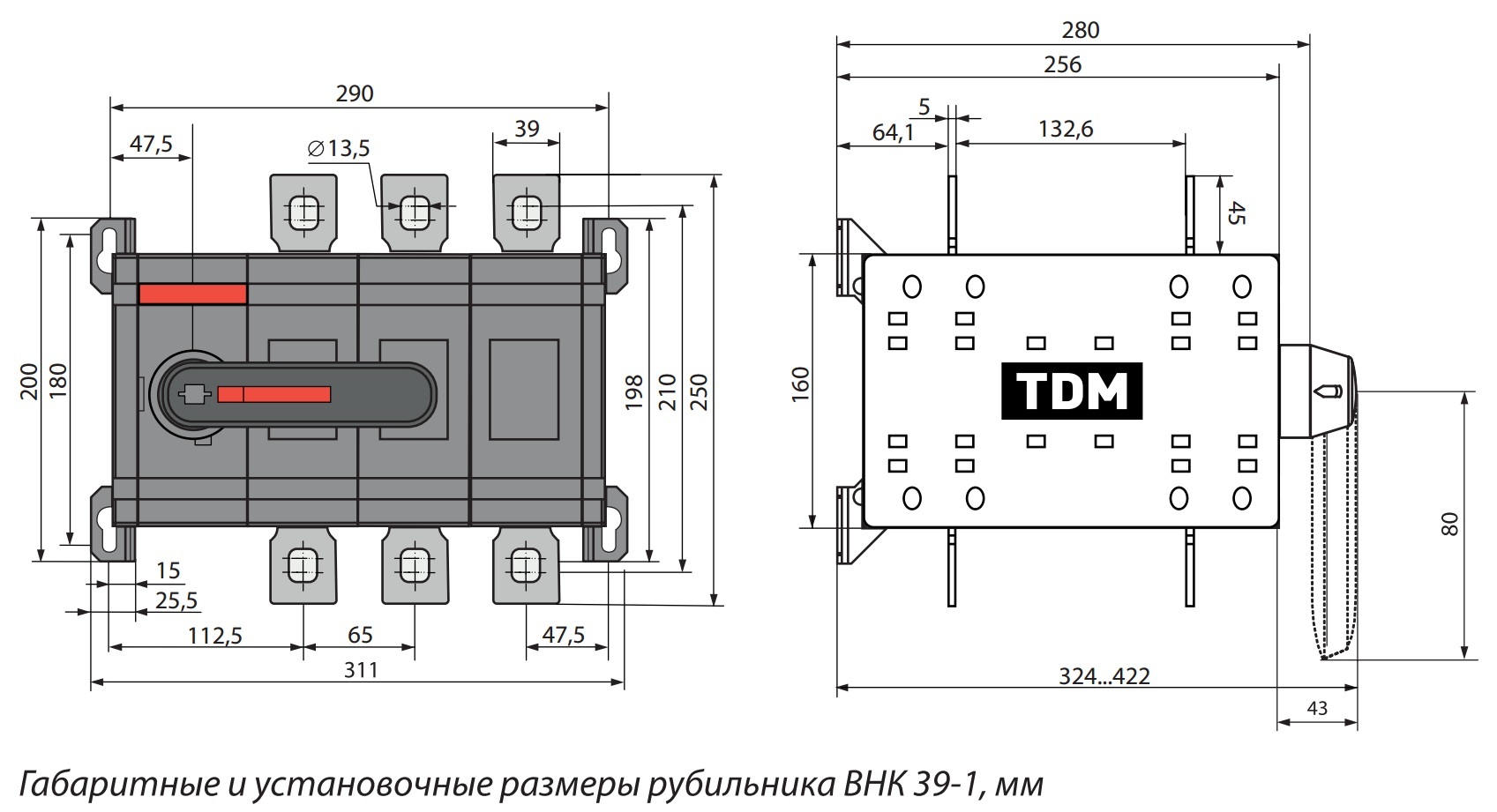

Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.
Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.
Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.
Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

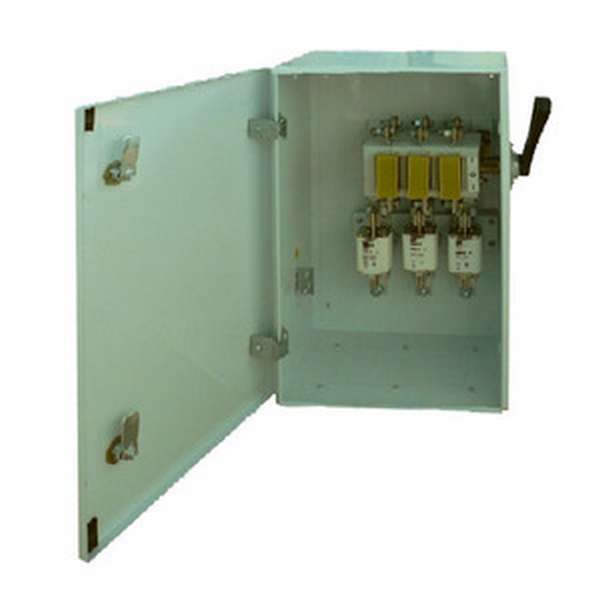

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.
На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

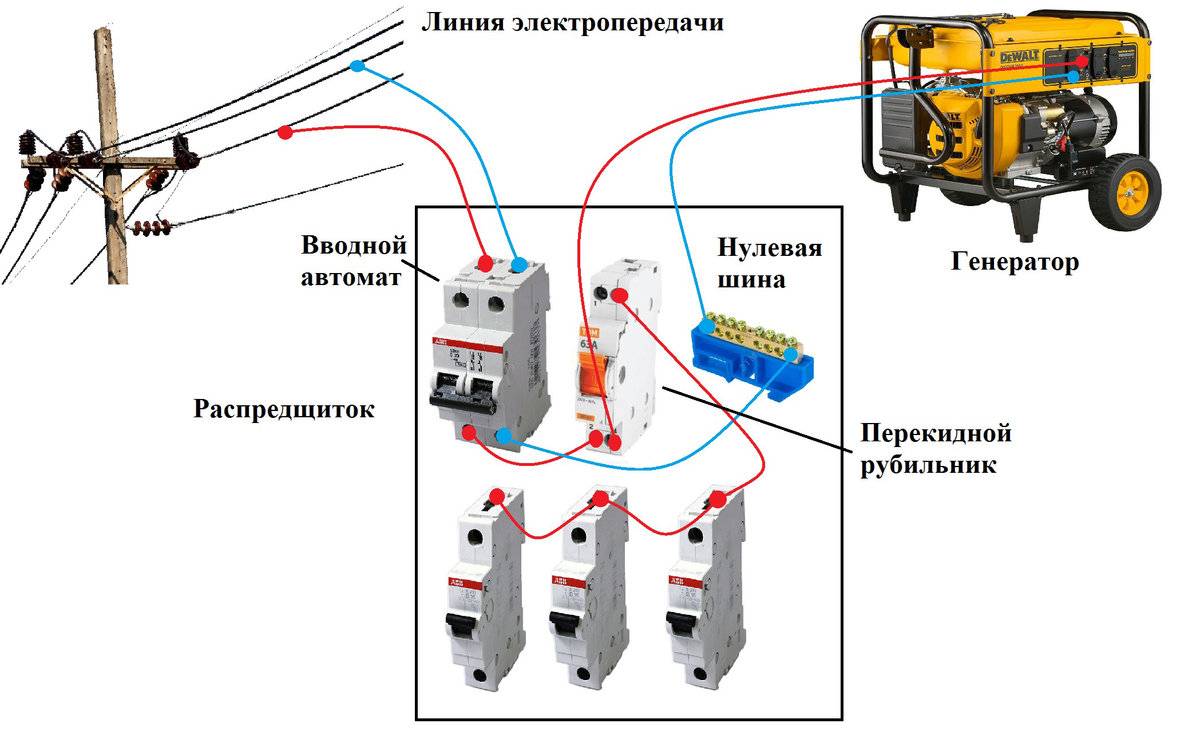

К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:
Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой:
Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.
При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).

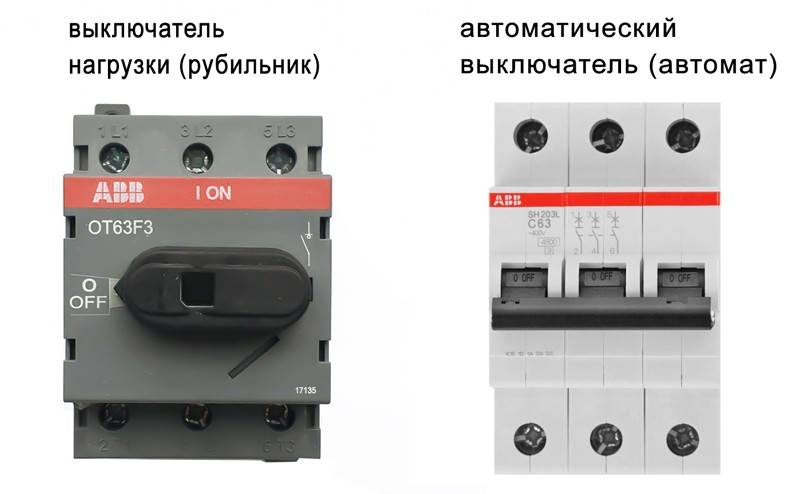

РЕВЕРСИВНЫЙ РУБИЛЬНИК (ПЕРЕКЛЮЧАТЕЛЬ)

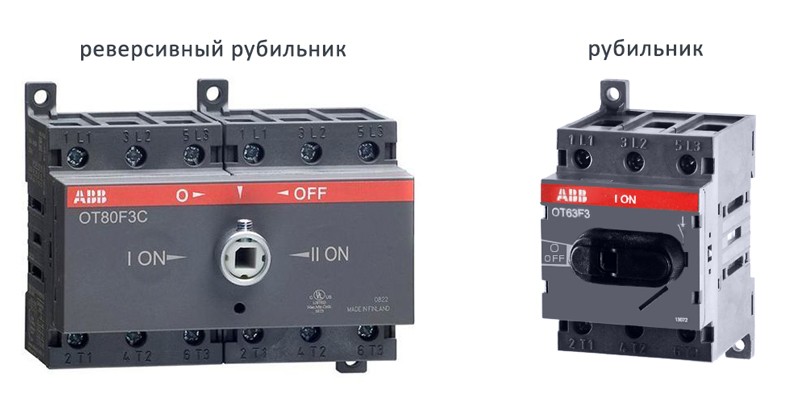

Реверсивный рубильник или переключатель в бытовых электросетях, как правило служит для подключения резервного питания. Это могут быть бензиновые и дизельные генераторы, а также, например, подключение второго источника электричества от другой ЛЭП для надежности электроснабжения частного дома. Переключение производится механически в ручном режиме, не путайте с АВР (автоматическое включение резерва).

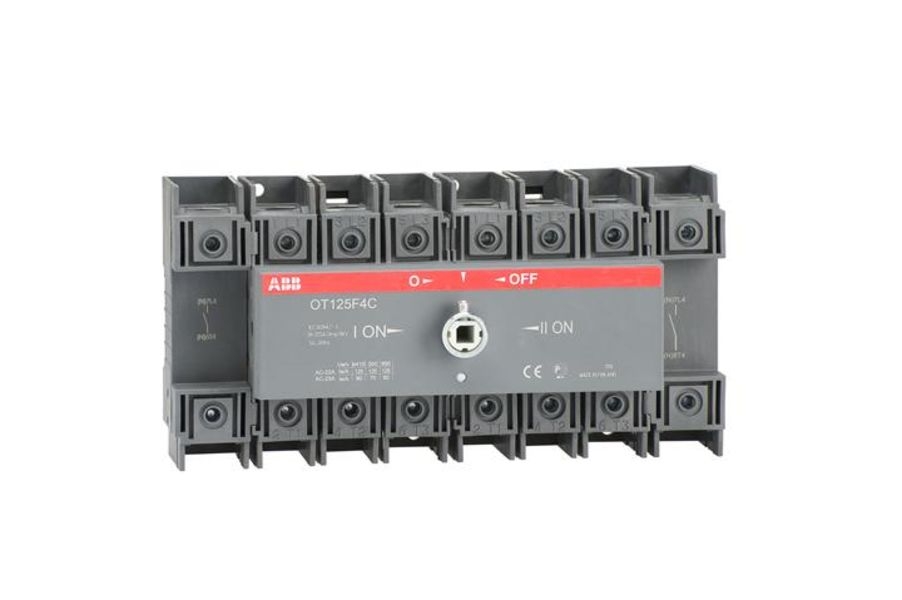

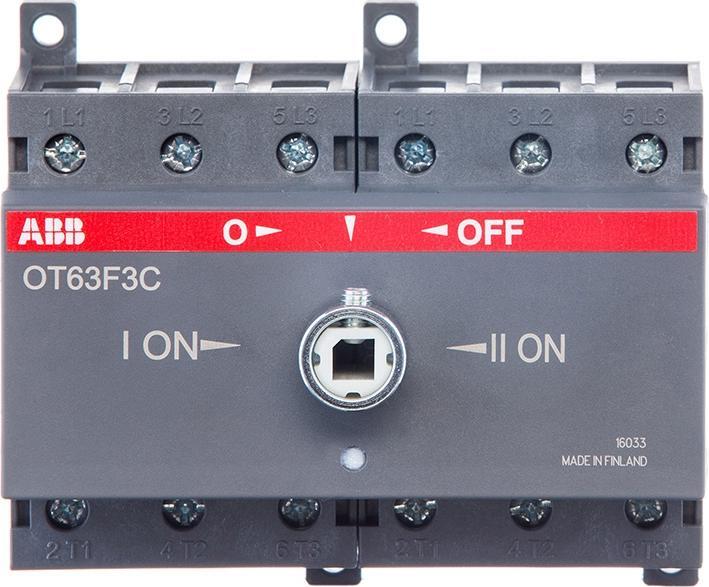

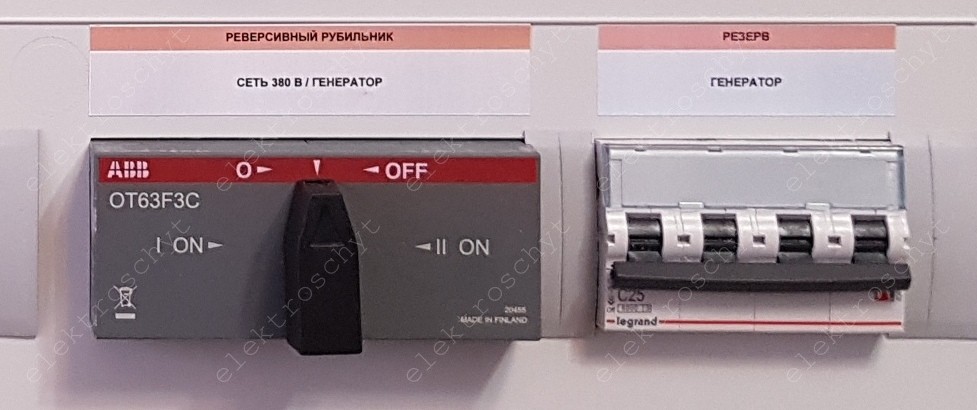

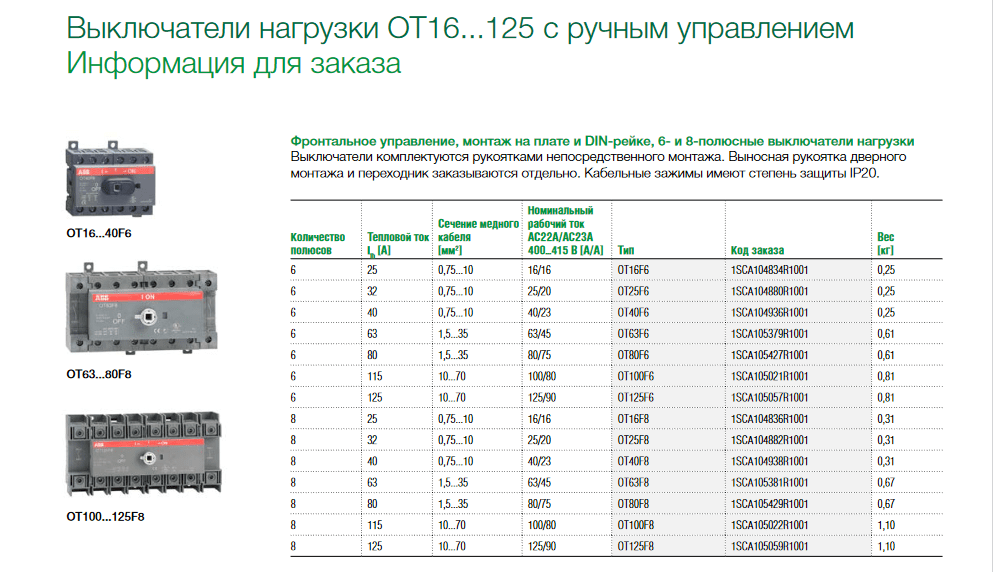

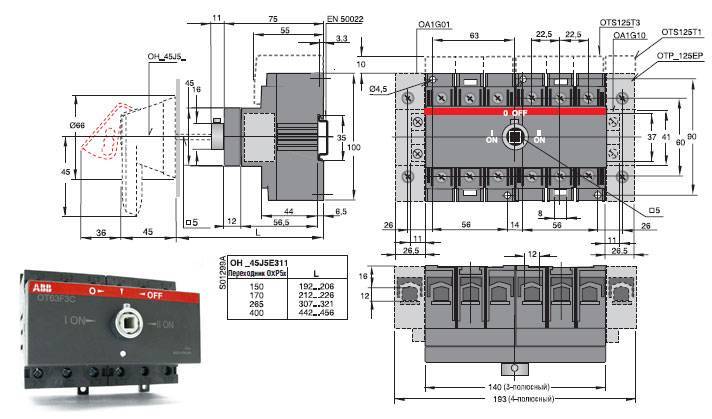

Т.к. электрощиты я в основном собираю на комплектующих АВВ, то и реверсивный перекидной рубильник я тоже использую их производства. Но бывает, что ставлю и другие переключатели, например, “ручной ввод резерва” от Legrand и переключатели-рубильники SFT от Hager, но об этом напишу в отдельных статьях.

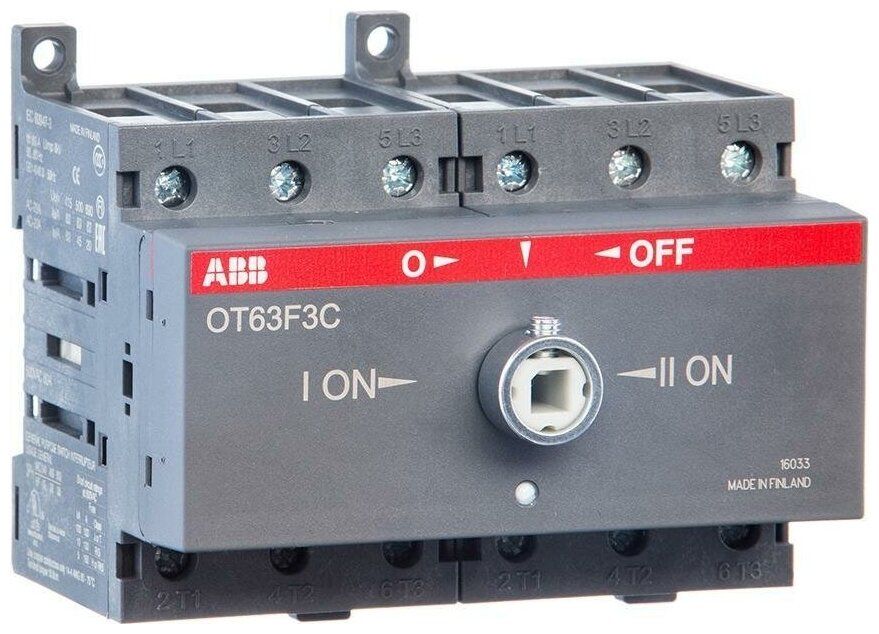

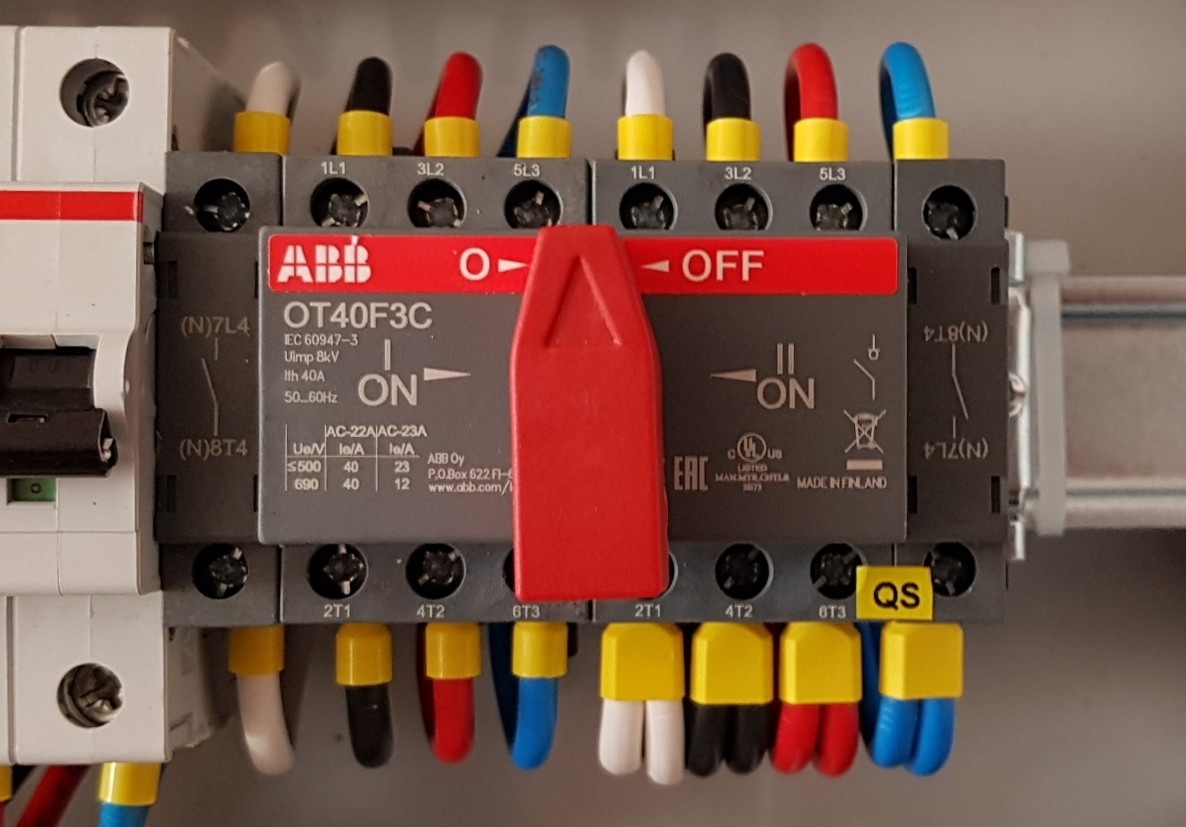

При сборке электрощитов я использую реверсивные выключатели нагрузки ABB на 40А или 63А в зависимости от мощности, которую выделили для подключения частного дома. Бывают и меньшего номинала на 16 и 25 А, но они очень маленькие и ими неудобно делать переключения. Честно говоря даже не знаю, где их используют.
Часто при заказе электрощитов, вы спрашиваете, зачем нужно ставить именно реверсивный рубильник, почему нельзя поставить просто автомат для генератора. Ответ очень прост:
- Не выдать в общую сеть напряжение, т.е. чтобы ваш генератор не стал источником электричества для всей общей ЛЭП. Соседи, конечно, обрадуются электричеству, получаемого от вас, но в это время могут устранять аварию на линии, и электромонтеры попадут под напряжение.
- Перекидной выключатель нагрузки исключает возможность встречного включения двух источников питания, основной электросети от ЛЭП и резервного от генератора. Реверсивный переключатель исключает возможность выдачи напряжения в общую сеть, или
Конечно, теоретически можно выключать самостоятельно руками вводной автомат или рубильник, включать у себя генератор и пользоваться электричеством от генератора. Но кто даст 100% гарантию, что однажды вы не забудете отключить ввод? Никто, а как я писал выше, реверсивный рубильник исключает это. Простыми словами – это “защита от дурака”.
Реверсивный рубильник имеет три положения:
- I ON – включен левый полюс рубильника, при этом правый отключен.
- О OFF – отключено всё (оба ввода).
- II ON – включен правый полюс рубильника, при этом левый отключен.

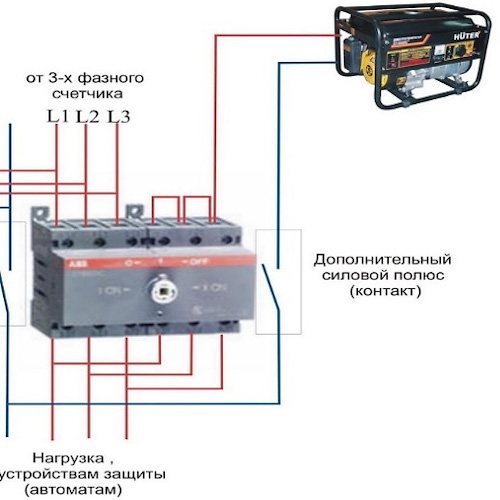

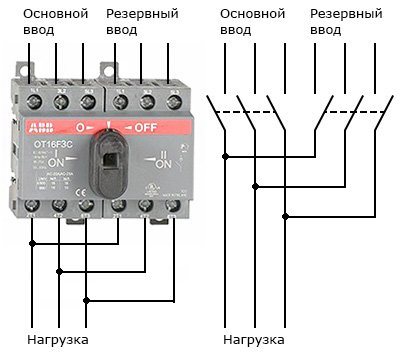

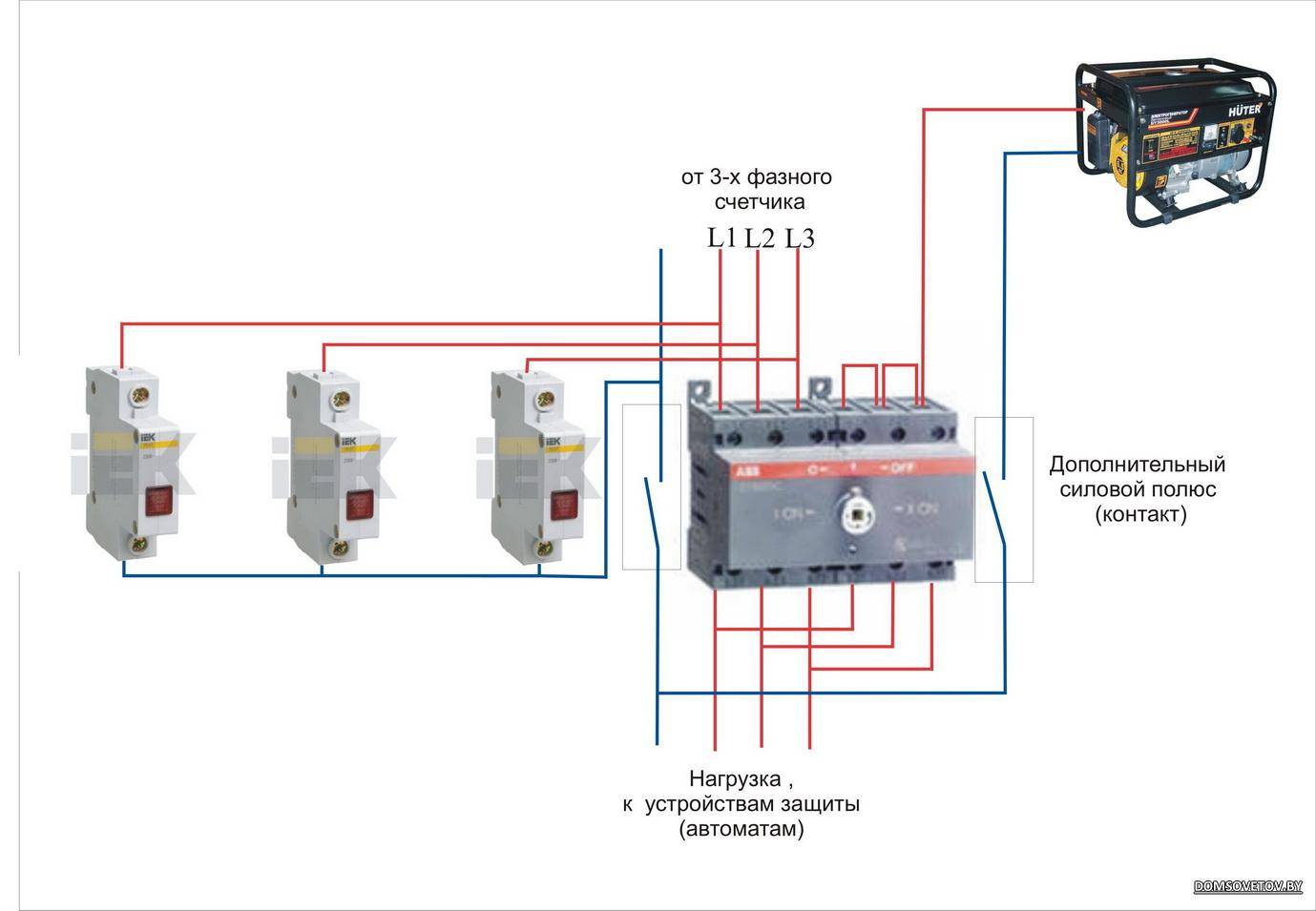

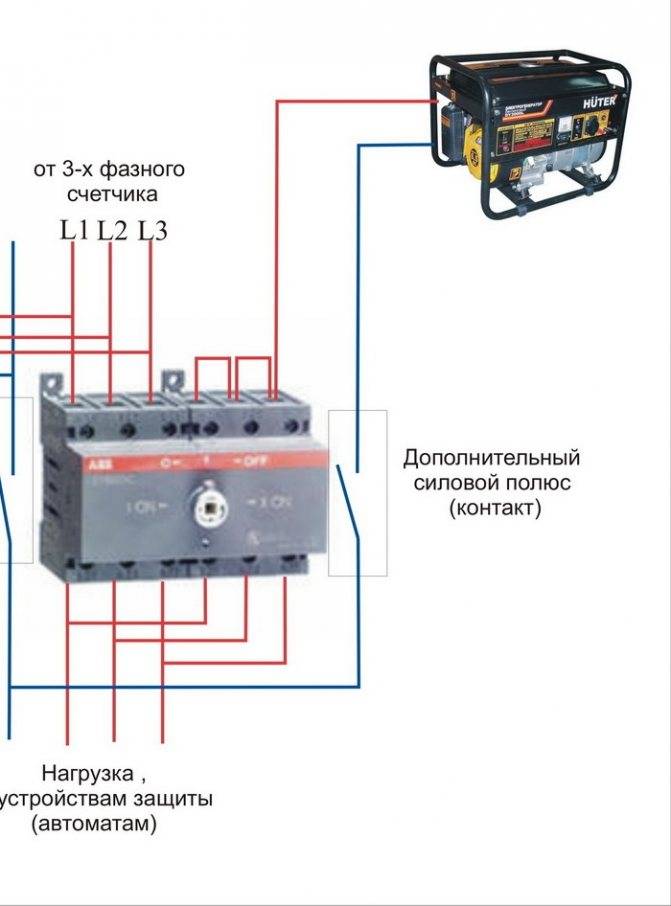

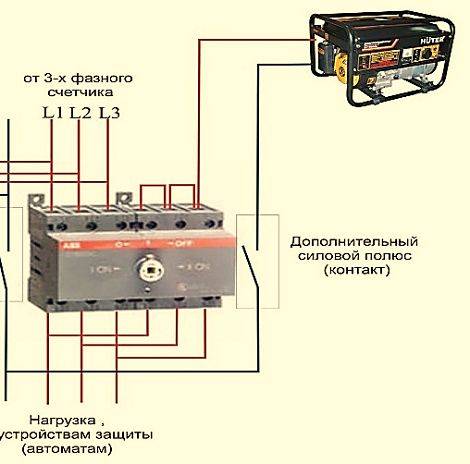

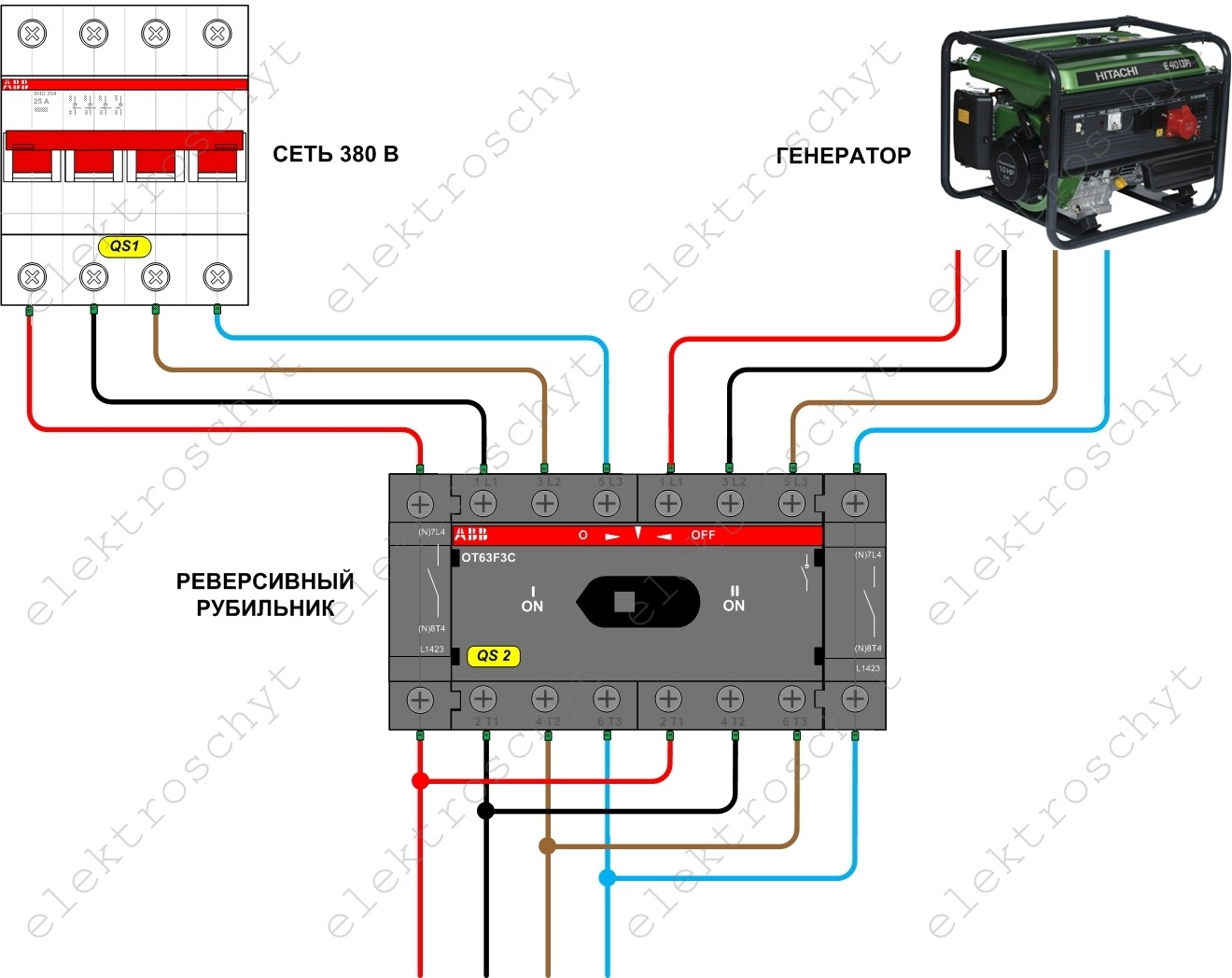

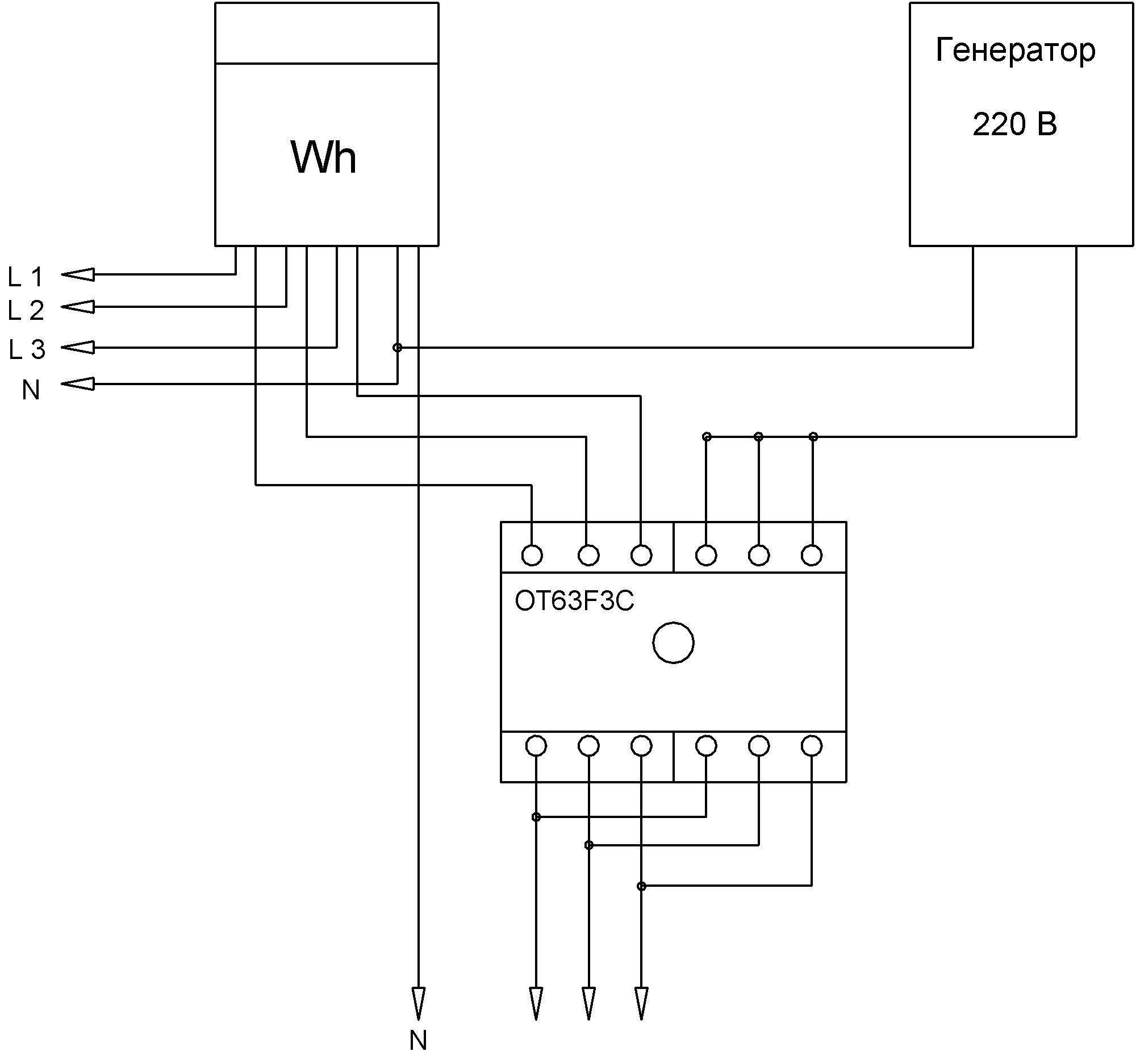

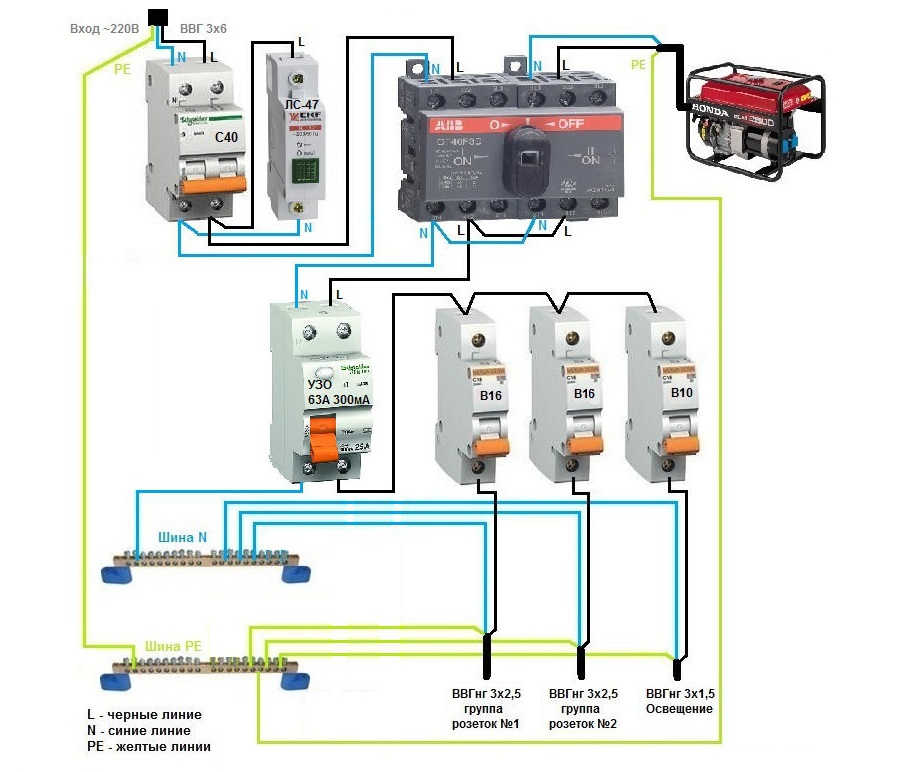

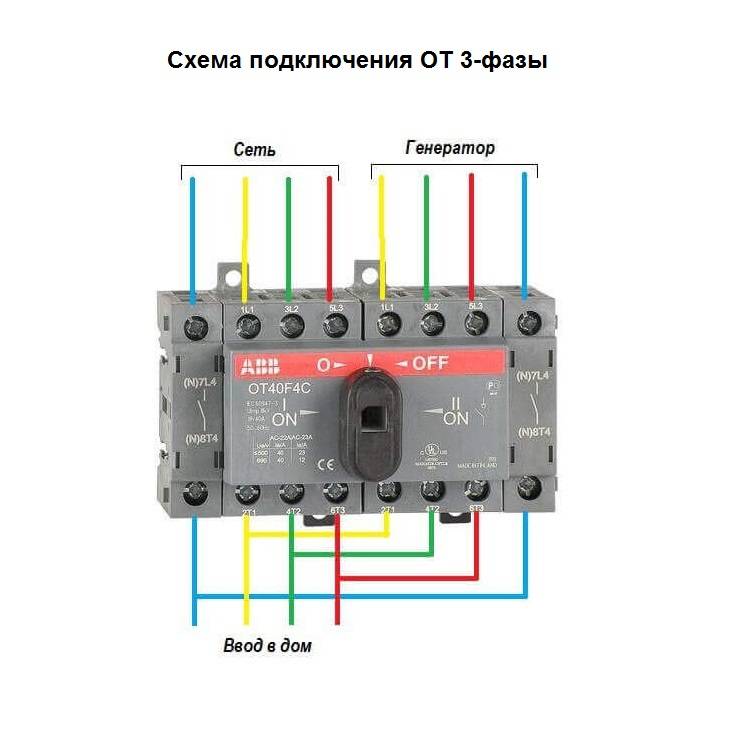

Схема подключения резервного генератора к перекидному рубильнику имеет несколько вариантов в зависимости на сколько фаз рассчитан генератор. Также имеет значение сколько фаз в электрощите дома вы хотите подключить на резервный ввод.
Для чего нужен проходной выключатель и как он работает
Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.
Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).

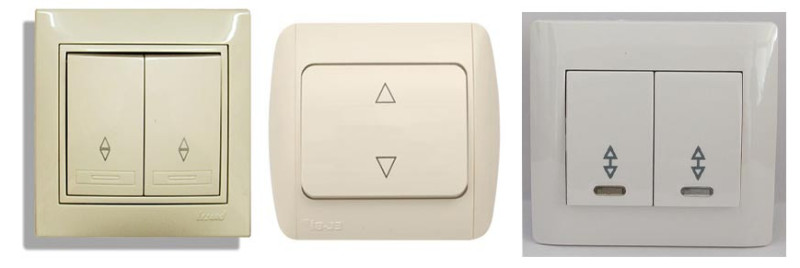

Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.
У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.
Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.
Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.
Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.
Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.
В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.
Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:
- вход соединяется с первым выходом;
- вход соединен со вторым выходом.
Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.
Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).
Особенности
Для того чтобы соответствовать международным требованиям безопасности и нормам качества, бренд использует исключительно передовые технологии при производстве реверсивных рубильников Abb , которые обеспечивают им оптимальную устойчивость к разрушительному воздействию окружающей среды. Это надежные устройства, способны сохранить свою функциональность до конца срока эксплуатации.
Семейство реверсивных переключателей электродвигателей ABB доступно как полный реверсивный переключатель электродвигателя в корпусе или как реверсивный переключатель электродвигателя для монтажа на панели:
1.Каждый реверсивный комплект двигателя поставляется с ручкой и этикетками для четкой индикации движения вверх и вниз, вперед и назад в зависимости от применения.
- Реверсивный переключатель двигателя переменного тока доступен как реверсивный переключатель для однофазного двигателя или как переключатель заднего хода для трехфазных двигателей.
- Все реверсивные переключатели электродвигателей внесены в список UL 508.
- Реверсивный переключатель для однофазных двигателей может работать с напряжением 120 или 240 вольт для реверсирования двигателей мощностью до 5 л.с. Переключатель реверса двигателя для трехфазных двигателей может работать от 208 вольт или 480 вольт для реверсирования двигателей до 20 л.с.
Реверсивный переключатель электродвигателя переменного тока можно заказать как переключатель реверсирования электродвигателя мгновенного действия или как переключатель реверсивного переключения электродвигателя. Если вам не требуется полный комплект реверсирования двигателя, вы можете заказать кулачковый переключатель реверсирования двигателя в секции кулачковых переключателей ASI.
Сеть однофазного типа
К такой цепи может подключаться только рубильник двухполюсного варианта изготовления. В конструкции должен быть блок питания со значением рабочего напряжения в пределах 300 В. Сопротивление требуется 50 Ом.
Особенностью является одновременное применение счетчиков, хотя переключатели в данной модификации задействуются крайне редко. Существует требование и по материалу перемычек. Для их изготовления должна применяться исключительно медь, как это видно на фото перекидного рубильника.
Когда планируется монтаж в домах жилого типа, то требуется наличие электрощитов, относящихся к категории КК202 или некоторых других модификаций. Реверсные блоки задействовать при таком варианте нецелесообразно, поскольку при наличии однофазной цепи наблюдается расхождение в параметрах.
Автоматизированные изделия
Ручные модели аппаратов обладают существенным недостатком — чтобы реверсировать оборудование, необходимо присутствие человека, без которого такие манипуляции никак не проделать. Это доставляет неудобства, особенно в момент сильного колебания напряжения в центральной линии. Производители исключили такой недостаток и сделали автоматизированный переключатель АВР.

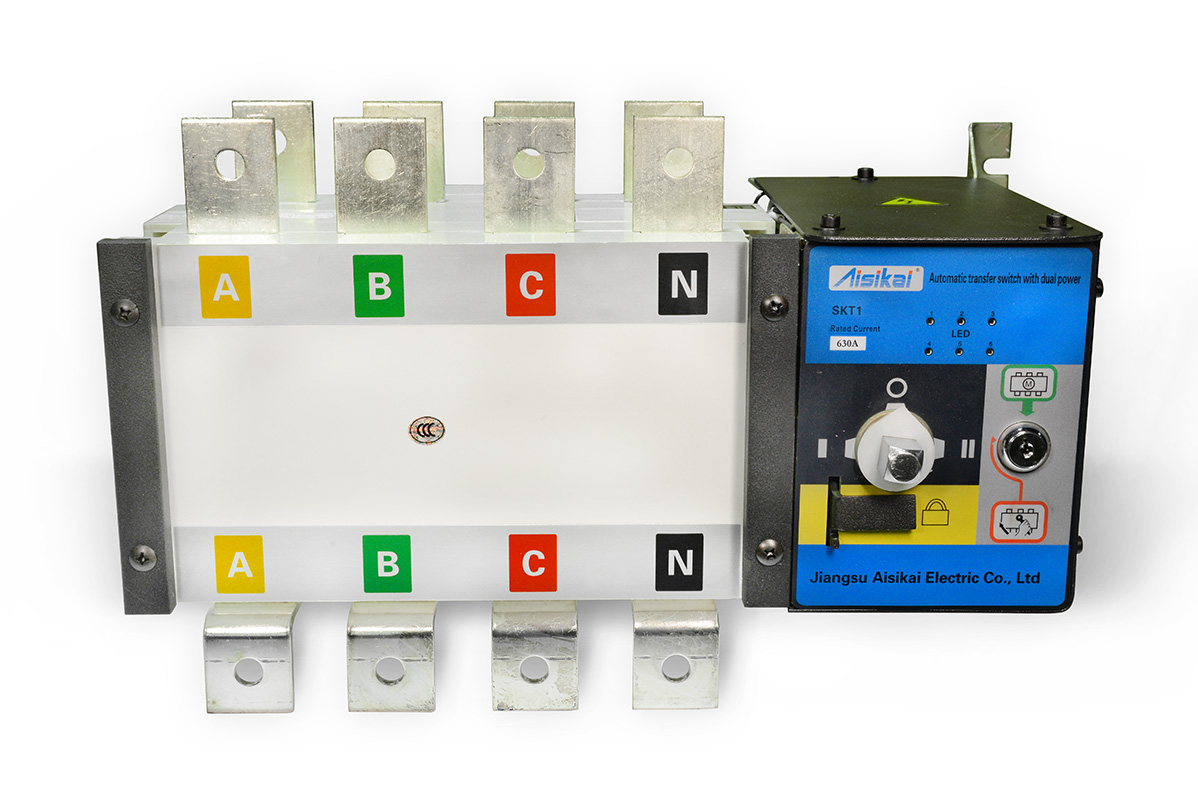

Автоматический вводной резерв по внешнему виду похож на целый блок. Монтировать устройство без надлежащих знаний не рекомендуется, поскольку система имеет сложное подключение. Однако знатоки изготавливают такие приспособления из обыкновенных релейных элементов, которые стоят по низкой цене. Самоделка работает по следующему принципу:
- Подключают прибор к общей линии электроснабжения.
- Во время эксплуатации переключателя цепь с нагрузкой замыкает реле с хорошо разомкнутыми контактами, и такая же деталь с замкнутыми контактами, к которой подсоединен генератор, размыкается.
- Если в сети ток начинает пропадать, то работа производится по обратной комбинации, и агрегат эксплуатируется дальше при отсутствии напряжения и без вмешательства человека.
Следовательно, эти все элементы не выходят из строя, и при потере напряжения аппаратура продолжает полностью функционировать.
- https://strojdvor.ru/elektrosnabzhenie/reversivnye-pereklyuchateli-dlya-doma-opisanie-i-princip-dejstviya/
- https://stanok.guru/oborudovanie/akkumulyatory-i-bloki-pitaniya/perekidnoy-rubilnik-dlya-generatora.html
- https://220v.guru/elementy-elektriki/vyklyuchateli/reversivnyy-perekidnoy-vyklyuchatel-princip-raboty.html

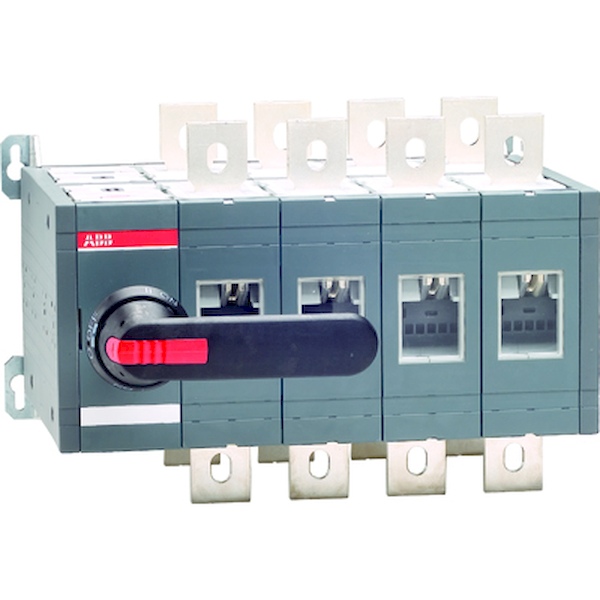

Устройство серии SFT 250А
Перекидной рубильник для генератора, имеющий рабочее значение тока 250 А, может использоваться только в сочетании с блоками питания, рабочее напряжение которых составляет 200 и 300 В. Схема подключения таких рубильников предусматривает использование проходных конденсаторов. Подобный вариант требует, чтобы загрузка была ограничена значением 3 А. Обычно подобные системы функционируют с использованием переключателей аналогового типа. В то же время достаточно распространены и изделия, выполненные в расширительном варианте.
Подобные рубильники подходят для подключения и в жилых домах. При этом при выборе блоков управления обязательно следует убедиться, что они имеют тиристорную основу. Важным моментом является и то, что при подключении счетчиков для них следует выделять место за системой контактов. При выборе реверсивных блоков для подключения рубильников можно отдавать предпочтение модификациям, которые могут быть оснащены и контроллером, и резонатором. Конкретное решение определяется в первую очередь показателем пиковой частоты устройства.
Виды рубильников
Реверсивные реле классифицируют по нескольким признакам – количество полюсов и коммутация токов.
Различают такие виды переключателей:
- Однополюсные. Применяются для однофазной электрической сети. Имеют один модуль с медным проводником. Чаще используются в жилых помещениях. Реверсивный автомат однофазный идеально подходит для генераторов с частотой не выше 20 Гц.
- Двухполюсные. Их чаще всего применяют в квартирах с обычной и более мощной бытовой техникой. Переключатель оснащен двумя вводами. Это значит, что с его помощью можно одновременно питать технику от трехфазной и однофазной сети. Отрицательное сопротивление таких устройств равно 60 Ом. При этом входное напряжение не регламентируется для двухполюсных аппаратов.
Реверсивный рубильник с блоком АВР Compact ATS OTM63F3C21D400C трехполюсный
- Трехполюсные. Эти типы рубильников эксплуатируются в трехфазных электрических линиях без нулевого привода. Допустимо применение такого переключателя и в однофазной сети, но при условии задействования только двух полюсов.
- Четырехполюсные. Показаны к применению в случае эксплуатации трехфазной электрической сети и такого же генератора. Реле способствует плавному переключению трех фаз плюс нуля между генератором и основной линией электропитания.
По номинальным токам производитель предлагает современному потребителю автоматы с параметрами по коммутации от 16 А и до 1,6 кА. Отдельные разновидности можно использовать в сетях с напряжением до 660 В. Некоторые – при показателе до 440 В.
Дополнительно переключатели делят на два вида – с параллельным или перпендикулярным выводом, исходя из места его установки и подсоединения всех внешних зажимов. Есть также возможность купить устройство комбинированного типа.
Схемы подключения
Следует иметь в виду, что процедура подключения прибора может отличаться, что определяется типом электросети.
Подключение устройств к однофазной сети
Выполнить подключение такого рубильника к однофазной цепи можно лишь в том случае, если выбранный прибор выполнен в двухполюсном варианте. Также необходимо иметь в виду, что это устройство может функционировать лишь при наличии блока питания, рабочее напряжение которого составляет 300 В.
- Для подобной модификации показатель отрицательного сопротивления будет достигать отметки 50 Ом. Важным моментом является и то, что иногда эти рубильники дополняются счетчиками. А вот такое приспособление, как переключатели нечасто можно встретить при использовании перекидных рубильников.
- При выборе перемычек для обеспечения контакта двухполюсных модификаций следует применять лишь те, которые выполнены из меди.
- Для установки таких устройств в жилых домах следует убедиться, что там присутствуют электрощиты серии КК202 и иных модификаций. Из-за несоответствия рабочих характеристик реверсивные блоки не рекомендуется применять для однофазных цепей.
Подключение прибора к двухфазной сети
Если говорить о пределе напряжения, с которым они способны справляться, то таким является уровень 300 В. В подобном сочетании эти рубильники будут подвергаться нагрузке, которая составит около 20 А. Чаще всего выбор останавливают на таких моделях рубильников, которые представляют серию РР30.
В соответствии с их конструкционным исполнением, они оснащаются только двумя модулями. При подобном варианте исполнения они смогут обеспечивать выходное напряжение, соответствующее значению в 350 В. Используемые в них блокираторы могут иметь различные исполнение
Для обслуживания жилых домов важно убедиться в наличии в электрощита. Это является обязательным условием. А вот в конструкции блоков управления обычно присутствуют тиристоры
Для сети пределом отрицательного сопротивления является показатель 40 Ом. Системы контактов, которые реализованы в подобных рубильниках, применимы лишь для моделей закрытого типа. При этом контроль колебаний электроэнергии обеспечивается за счет проходных конденсаторов. Такое устройство, как реверсивный блок выполняет задачу по поддержанию необходимой частоты тока. Если выбор был остановлен на двух разных моделях, то их необходимо использовать обязательно в сочетании с контроллером. Это, в свою очередь, позволяет свести к минимуму отрицательный эффект от нелинейных искажений, проявляющихся в цепи
А вот в конструкции блоков управления обычно присутствуют тиристоры. Для сети пределом отрицательного сопротивления является показатель 40 Ом. Системы контактов, которые реализованы в подобных рубильниках, применимы лишь для моделей закрытого типа. При этом контроль колебаний электроэнергии обеспечивается за счет проходных конденсаторов. Такое устройство, как реверсивный блок выполняет задачу по поддержанию необходимой частоты тока. Если выбор был остановлен на двух разных моделях, то их необходимо использовать обязательно в сочетании с контроллером. Это, в свою очередь, позволяет свести к минимуму отрицательный эффект от нелинейных искажений, проявляющихся в цепи.

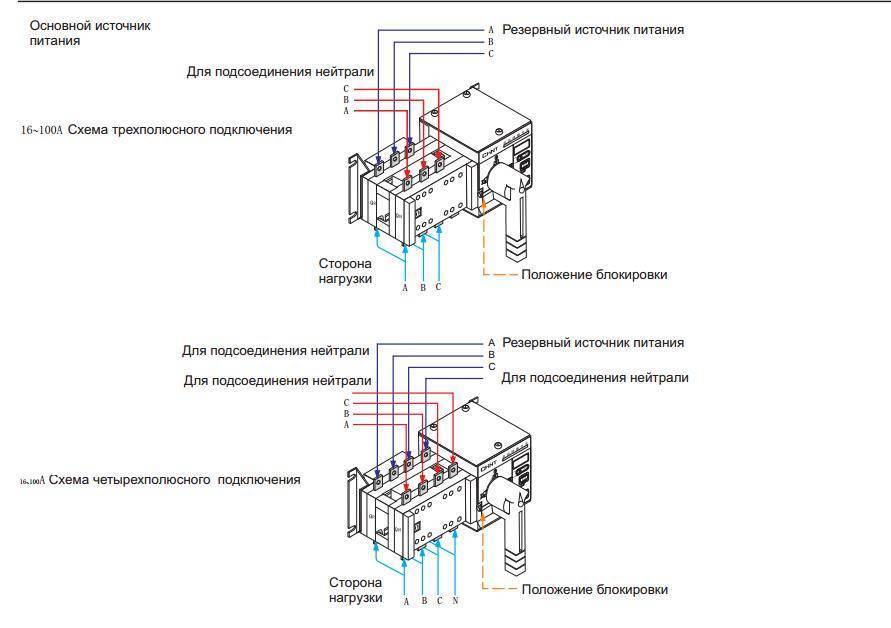

Схема подключения к трехфазной сети
В случае монтажа рубильника в трехфазную цепь необходимо применять блоки питания, имеющие рабочий показатель напряжения 400 В. Стоит заметить, что для таких целей допускается применять трансформаторы, выполненные исключительно в импульсном варианте.
- Сама процедура подключения прибора выполняется посредством инвертирующего входа. Выходной ток поступает через специальное устройство, роль которого выполняют проходные конденсаторы. Для таких случаев целесообразно применять рубильники двухмодульного варианта исполнения.
- При этом в продаже можно встретить и одномодульные модификации. Их особенностью является минимальный предел порогового напряжения, соответствующий уровню 350 В. Что же касается показателя отрицательного сопротивления, то его значение в цепи может соответствовать значению 55 Ом. Для решения этой задачи следует позаботиться о присутствии в конструкции рубильника такого приспособления, как блокиратор.
- Жилые дома должны быть оснащены специальными электрощитами, представляющую серию КК22.Используемые для таких ситуаций блоки управления могут предусматривать в своей конструкции не только тиристоры, но и динисторы.
Плюсы и минусы использования рубильников
Электрорубильник – простейший прибор, для которого характерны преимущества и недостатки. К плюсам эксплуатации относятся:
- Наглядность. Устройство можно осмотреть визуально на предмет поломок. Положение ножей хорошо просматривается.
- Простой конструктив. Небольшое количество узлов упрощает обслуживание и починку аппарата.
- Высокий коммутационный ток. Переключатель коммутирует ток силой 500, 630 или 1000 Ампер.
- Низкая стоимость. Приобрести рубильник можно для установки в частном доме или квартире.
Несмотря на положительные характеристики автомат имеет несколько минусов:
Открытый тип конструкции
Все элементы находятся на виду, при неосторожном касании есть риски удара током. Ненормированная скорость переключения. Если ножи переводятся медленно, образуется дуга высокой температуры, которая выжигает внутренние узлы прибора
Возможность короткого замыкания при появлении высокотемпературной дуги. Возникновение бросков тока при переключении до выключения нагрузки
Если ножи переводятся медленно, образуется дуга высокой температуры, которая выжигает внутренние узлы прибора. Возможность короткого замыкания при появлении высокотемпературной дуги. Возникновение бросков тока при переключении до выключения нагрузки.
Схема на 3 точки

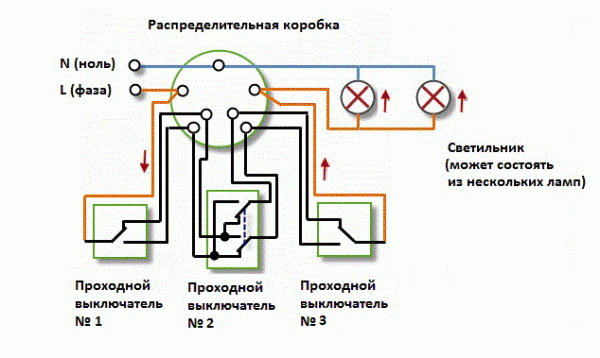

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

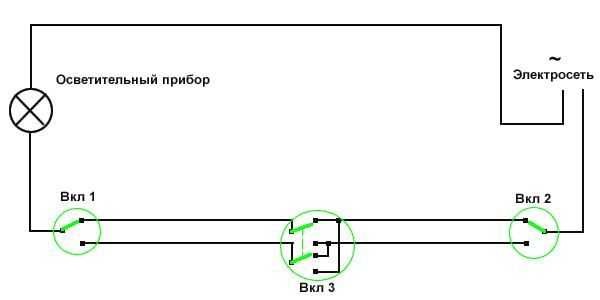

Электрическая схема управления лампой с трех точек
Как собрать такую схему? Вот порядок действий:
- Ноль (и заземление, если есть) заводится сразу на лампу.
- Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
- Вход второго подается на свободный провод лампы.
- Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
- Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

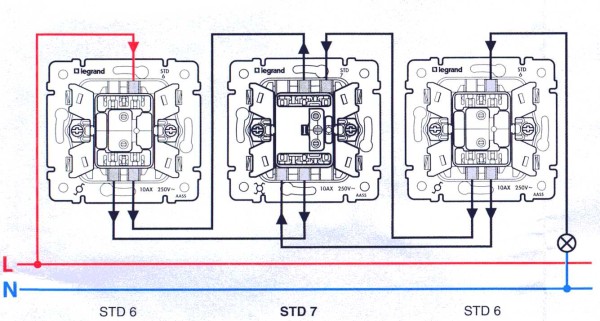

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.
Куда подключать провода

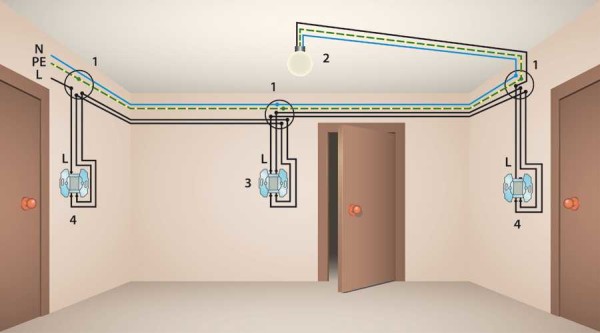

А вот примерно так разводить по помещению.
Проводка при управлении лампой из трех мест
Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

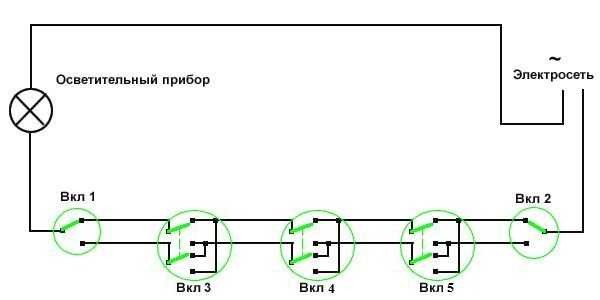

Схема подключения проходных выключателей на 5 точек
Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.
Чтобы окончательно уложить все в голове, посмотрите еще это видео.
Самые популярные документы раздела
Следует делать различие в изображении контакта и контакта термореле, изображаемого следующим образом С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного элемента схемы. У замыкателя происходит всё наоборот. Например, предохранитель и резистор имеют незначительные отличия. Если они отсутствуют, то это означает бесконтактное пересечение проводников. Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл. В — Коллекторные электродвигатели постоянного тока: 1 — с возбуждением обмотки от постоянного магнита 2 — Электрическая машина с катушкой возбуждения В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь. Изначальное состояние размыкателя это, когда элементы замкнуты. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Так, например, существует несколько равноценных вариантов обозначения переключающих контактов, а также несколько стандартных обозначений обмоток трансформатора. В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме. Обозначение линий связи на принципиальных схемах ГОСТ 2.
Главная Электропроводка Условные графические обозначения Условные графические обозначения УГО элементов электрических схем проектов электроснабжения необходимы для упрощения понимания содержания документации. Это обозначение используют для ссылок в текстовых документах и для нанесения на объект. УГО в однолинейных и полных электросхемах Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Символьное обозначение применяется на равне с графическим, на узкопрофильных электросхемах используются оба типа одновременно.
Следует делать различие в изображении контакта и контакта термореле, изображаемого следующим образом Позиции переключателя, в которых отсутствуют коммутируемые цепи, или позиции, соединенные между собой, обозначают короткими штрихами пример шестипозиционного переключателя, не коммутирующего электрическую цепь в первой позиции и коммутирующего одну и ту же цепь в четвертой и шестой позициях 2. Дополнительно с буквенным обозначением указывается одна или несколько цифр, обычно они поясняют параметры. Примеры УГО в функциональных схемах Ниже представлен рисунок с изображением основных узлов систем автоматизации. Группы каждого вида установки отмечены черточками на клавишах приборов.
Обозначение линий связи на принципиальных схемах ГОСТ 2. Например, предохранитель и резистор имеют незначительные отличия. Устройства могут замыкать, размыкать и переключать контакты. D — Отображение аккумуляторного или гальванического источника питания. Элементы электрических схем. Реле.
Сборка схемы
Перед началом проведения работ полностью отключите квартиру от электричества. Сделать это просто необходимо, так как придется работать с оголенными проводами и контактами, которые могут находиться под напряжением. Только после того, как вы убедитесь в полном отсутствии напряжения во всей квартире, можно начинать работу.
Чтобы наша схема заработала необходимо выполнить правильное соединение нескольких элементов: автоматического выключателя, двух проходных переключателей и патрона с лампой.
Обратите внимание на имеющиеся провода. Они разного цвета
Синий – это ноль, белый – это фаза. Еще может быть третий провод желтого цвета с зеленой полоской – заземление. В нашей схеме он пока не будет принимать участие. Его необходимо заизолировать и убрать в сторону.
Подключение проходных выключателей выполняем следующим образом. Сначала делаем зачистку проводов. Для того чтобы соединить провода с контактами выключателя, жилы следует зачистить не менее чем на 1 см. Чтобы ничего не перепутать с обратной стороны выключателя находиться схема правильного подключения. Стрелка вверху указывает на контакт для подключения фазы, а стрелки внизу показывают на контакты переключения.
Подключаем белый провод к верхнему контакту, а синий и желтый к нижним контактам. После того как выключатель подсоединим к проводам, устанавливаем его в подрозетник. Другой проходной выключатель устанавливается точно так же. Осталось подключить электрическую лампочку.
Производим очистку проводов от изоляции и подсоединяем их к патрону. Жилу заземления, желтого цвета с зеленой полосой следует также заизолировать и убрать. При желании кабель заземления можно подсоединить к корпусу светильника. Все элементы схемы подключены, осталось собрать саму схему и подать к ней напряжение.
Вернемся к распределительной коробке и посмотрим на 4 провода, которые в ней находятся. Это провод, идущий к лампочке, питающий провод и два провода от проходных выключателей. Сначала убираем изоляцию с питающего кабеля и ведущего к патрону с лампой. Все провода желтого цвета с зеленой полосой нам не требуются, поэтому изолируем их и прячем в коробке. С жил каждого кабеля следует снимать изоляцию с концов на расстоянии 5 см.
Два синих электропровода объединяем скруткой. Потом берем фазный кабель питания, он белого цвета и скручиваем с одним из белых проводов, идущих от выключателей. Выбирать можно любой из двух переключателей. Осталось соединить жилы переключения. Объединяем два желтых электропровода. Все имеющиеся скрутки проводов нужно тщательно заизолировать. Подключение проходных выключателей выполнено. Осталось проверить работу, подав напряжение.
Если вы все сделали правильно, оба выключателя будут включать и отключать лампы
Ну вот, в принципе, и все. Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта. буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.
