«Доктор, мы его теряем!» или теплопотери, о которых вы даже не подозревали
Когда из дома начинает уходить тепло, а хозяин не может найти причину – это становится реальной проблемой. И начинать поиски нужно с проведения тепловизионного обследования.
Обратите внимание на то, какие из этих проблем могут обнаружиться
в вашем доме:
некачественно выполненная изоляция стен;
изоляция не полностью выполняет свои функции;
одни участки стены нагреваются больше, чем
другие;
поверхность, которая сильнее нагрета, отдает
больше тепла наружу, что неправильно в случае, если стена утеплена;
теплоизоляция работает неэффективно. Причиной
такого явления может быть повреждение утеплителя, его некачественный монтаж или
вовсе его отсутствие
После выявления и устранения причин теплопотери, важно
снова убедиться в качестве проведенной работы и проверить эффективность работы
теплоизоляции.
Далее рассмотрим самые частые примеры теплопотерь частных
домов, причину которых самостоятельно обнаружить крайне сложно.
Плохая теплоизоляция крыши
Типичный пример такой теплопотери: недостаточное уплотнение
стыков между деревянной балкой и минеральной ватой. Такое явление случается
очень часто, из-за чего возникает неэффективная работа изоляции, а тепло
начинает уходить через крышу.
Радиатор отопления «греет» улицу
Здесь можно выявить неэффективную работу радиатора, когда он
установлен внутри дома таким образом, что сильно нагревает наружную стену,
вместо того, чтоб отдавать тепло внутрь помещения. В результате часть тепла
просто уходит на улицу. Тепло радиатора фактически используется для обогрева
улицы.
Радиатор сам отдает мало тепла
Частая причина холода в доме – некоторые секции радиатора не
нагреваются, либо их нагрев происходит только вверху или внизу. Причин для
этого достаточно: наличие воздушной пробки, заводской брак, скопление мусора в
системе и т.д.
Но следствием является одно – недостаточный обогрев дома.
Проникновение холода через оконные щели
Щели в окнах – явление частое. Они появляются в основном
из-за:
- некачественного монтажа оконной конструкции;
- некачественных уплотнителей, либо их износа;
- недостаточного соприкосновения конструкции с
оконной рамой.
Сквозь эти щели в дом постоянно проникает холодный воздух,
возникают сквозняки, а здание теряет драгоценное тепло.
Монтаж теплых полов близко к стене
Если теплые полы укладываются слишком близко к наружной
стене, то происходит более интенсивное охлаждение теплоносителя в системе. А в
итоге хозяину приходится выкладывать приличную сумму за отопление.
Проникание холодного воздуха через двери
При возникновении микрощелей в балконных и входных дверях,
не видимых глазу, часто возникает приток холодного воздуха.
«Мостики холода»
Этот термин подразумевает появление в доме участков, в
которых возникает более низкое термическое сопротивление относительно остальных
участков.
Эти участки изначально являются потенциально опасными, их
необходимо выявлять и сразу избавляться от них.
Опасность «мостиков холода» заключается в:
- они значительно увеличивают теплопотери всего
здания; - в них нередко появляется конденсат и развивается
плесень.
Потеря тепла через вентиляционные отверстия
Вентиляция работает в «обратную сторону»: холодный воздух с
улицы затягивает в помещение, хотя должно происходить перемещение воздуха из
помещения наружу. Это провоцирует охлаждение дома и возникновение сквозняков.

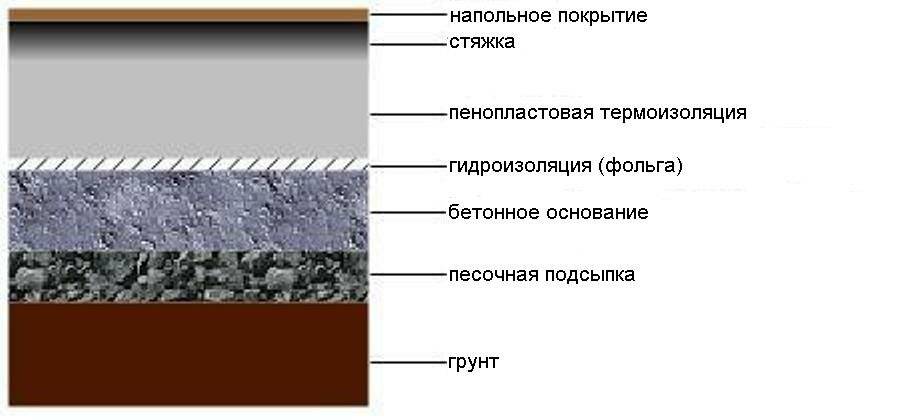

Утечка тепла через фундамент здания
Владельцы загородных домов уделяют много внимания утеплению
стен здания, а вот о фундаменте вспоминают редко, а зря! Немалое количество
тепла теряется через фундамент здания, в особенности, если в здании
функционирует теплый пол или есть подвальное помещение.
Теплопотери сквозь стены
Если в процессе строительства дома использовались материалы
с более слабым сопротивлением теплопередаче, то имеет место появление
вышеописанных «мостиков холода», которые невозможно выявить самостоятельно.
Теплопотери из-за кладочных швов
При нарушении технологии строительства появляются
многочисленные «мостики холода» в кладочных швах между кирпичами. Из-за этого
возникает разница температур между кладочными швами (минимальная температура) и
кирпичом (максимальная), что приводит к снижению термического сопротивления
стены.
«Воздушная течь»
«Воздушная течь» часто возникает под потолком из-за плохого
утепления стыков между стеной, плитой и кровлей, а также их некачественной
герметизации. В итоге в здании появляются сквозняки, и становится холодно.
Правильно расположите мебель
Несмотря на то что температура воздуха одинаковая во всем помещении, человек ощущает ее по-разному, передвигаясь по жилищу. Так, сильнее всего тепло чувствуется у стен, которые находятся ближе к внутренней части дома. Наружные стены же несут больше холода. Попробуйте воспользоваться этой информацией. Расставьте мебель так, чтобы она располагалась у внутренней стены.
Конечно, сконцентрировать все составляющие интерьера в одной части комнаты будет неуместным. Например, кровать вы поставите у внутренней стены, а стол – напротив. Тогда второй предмет мебели автоматически окажется в холодной зоне. Исправить это можно подручными средствами. Чтобы не мерзли ноги, область стены под столом попробуйте перекрыть листом картона. А прямо над головой можно повесить полку.
Общеизвестно, что мировые запасы природных ресурсов нефти, газа, угля постепенно иссякают. Это приводит к удорожанию стоимости энергоносителей.
Прямая зависимость между количеством тепла и величиной платы за отопление заставляет многих задуматься об уменьшении потерь тепла.
Вопрос, как снизить потери тепла, особенно актуален в период подготовки к зиме. Причем, волнует он как обладателей частных домов, так и жителей многоэтажек.
Практически можно выделить два способа снижения теплопотерь в доме или квартире.
Теплопотери частного дома: цифры и факты
Чтобы сократить расходы на отопление и не волноваться о том, как поддерживать комфортную температуру у себя дома в любую погоду, необходимо утеплить жилье
Но перед тем как приступать к ремонту, важно знать источники теплопотерь, которые увеличивают энергопотребление зимой и «удаляют» из дома желанную прохладу в летнее время года

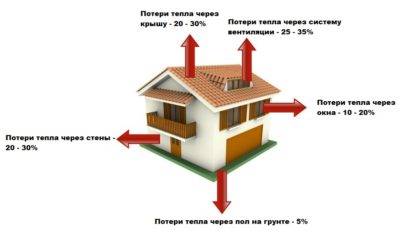

Источники теплопотерь в частном доме

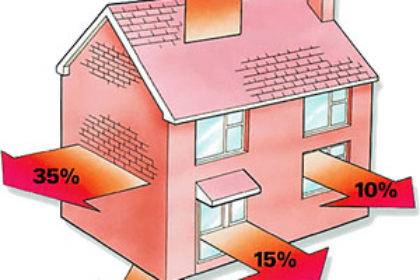

Главными источниками потерь тепла в частном доме являются: вентиляционная система, крыша, окна, стены и пол. Больше всего энергии уходит через крышу (около 25—30%), места стыков стен/пола/фундамента (примерно 30%) и вентиляцию (20—25%). Меньше потерь тепла происходит через стены, пол и окна (в среднем по 10—15%). Правда, эти цифры актуальны, если ремонт был хорошим и проводился не позже, чем 8—15 лет назад. В остальных случаях теплопотери достигают огромных цифр:
- до 60—70% тепла уходит через крышу;
- до 40-55% в местах стыка фундамента и стен;
- около 30-60% энергии дом теряет через окна;
- примерно 35-45% тепла покидает помещение через пол, стены и вентиляцию.
В результате получаются чуть ли не катастрофические показатели. Но и эти цифры зависят от материалов, из которых изготовлены элементы дома. Например, стены из кирпича обладают превосходными теплоизоляционными свойствами. В большинстве случаев их толщина равна 40 см. Но для сокращения потерь тепла, необходимо увеличить толщину стен минимум до 50 см (для регионов, где зимой температура достигает 15—25 мороза).
Что утеплять в первую очередь
Примыкания являются основными мостиками холода, через которые тепло улетает из дома. К ним относятся: места стыков между полом и стенами, крышей и потолком, стенами и крышей, цоколем и полом.
Важно: чтобы определить утечки тепла в вашем доме, воспользуйтесь тепловизором
Избежать теплопотерь через окна можно, но эти конструкции должны быть прочными. Если в рамах есть щели, а деревянные доски уже частично прогнили, нужно срочно менять окна. Замените их на новые деревянные или пластиковые
Особое внимание уделите оконным и дверным откосам. Стоимость их утепления с лихвой окупится в холодное время года (а все благодаря снижению теплопотерь)
Если старые рамы еще в хорошем состоянии, проверьте, насколько хорошо они подогнаны и обязательно «посадите» стекла на герметик, наклейте уплотнитель (он должен быть толще зазора на 1—2 мм). В качестве дополнительной защиты можно заклеить щели скотчем.
И помните, что основная функция окон в частном доме — вентиляция
Для хорошего здоровья человеку жизненно важно каждый день получать свежий воздух. Поэтому регулярно проветривайте помещение и, если у вас старые окна, не заклеивайте форточки
Крышу, стены и стыки необходимо тщательно утеплять. Оконные конструкции должны «пускать» в помещение воздух. Владельцам пластиковых окон проще: изделия герметичны и их легко ставить на проветривание.
Чердак и крыша — самые большие мостики холода. Здесь теплопотери составляют, чаще всего, около 50%. Причин для этого много:
Теплый воздух всегда поднимается к потолку, поэтому самый большой перепад температуры приходится на крышу
Если у нее нет надежной теплоизоляции, энергия покидает дом без каких-либо препятствий.
Проверьте целостность и толщину перекрытия на крыше, уделяя особое внимание местам примыкания к стенам (бывает так, что толщина утеплителя всего 8—10 см.).
Крыши часто протекают: если с потолка капает, это первый сигнал того, что утеплитель напитывается водой и намокает (в результате тепло уходит очень быстро).. Если правильно утеплить потолок и крышу, денежные вложения окупятся за 3—4 года!
Если правильно утеплить потолок и крышу, денежные вложения окупятся за 3—4 года!
Дополнительные источники неэффективного использования тепла
Вентиляция тоже требует внимания. Хорошо, если можно установить приточно-вытяжную вентиляцию с рекуперацией тепла (точечную для отдельных помещений или централизованную, для всего дома).

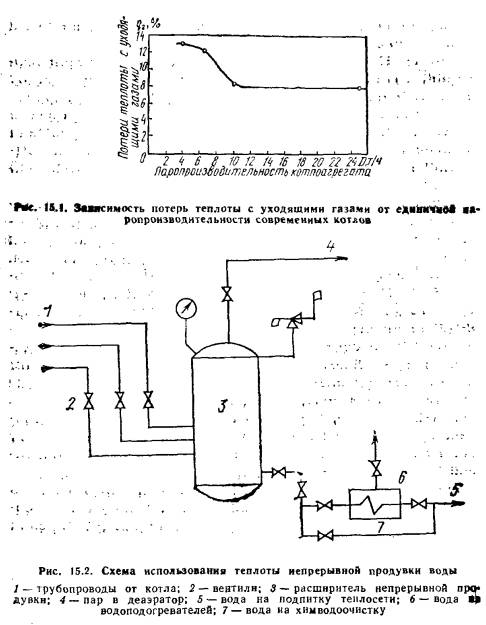

Котел, на первый взгляд, не имеет никакого отношения к теплопотерям. Зато напрямую влияет на количество денег, которое вы ежемесячно тратите на отопление. У старых котлов КПД составляет 60—80%, а если прибор давно не чистили, то 50—65%. Новый котел имеет высокие показатели КПД (около 90%), что позволит сократить потребление энергии (по 10—25 куб.м. на 1 кв.м. за весь отопительный сезон). Например, для одноэтажного дома площадью 100 кв.м., с деревянными окнами и шлакоблочными стенами толщиной 40 см, за отопительный сезон тратится около 3000 куб.м. газа.
Если утеплить помещение по минимуму (просто устранить главные источники теплопотерь на крыше, привести в порядок окна и места стыков), то расходы на отопление сократятся минимум на 25-30% (что снизит энергопотребление на 750-900 куб.м. за сезон).
Сколько стоят потери тепла
Чем больше различных «прорех» в доме, через которые происходят потери тепла, тем дороже приходится платить за отопление в отопительный сезон. Но прежде, чем начинать строительные или ремонтные работы, полезно сопоставить стоимость переплаты со стоимостью устройства надежной теплоизоляции, определить срок окупаемости работ. Это не означает, что теплоизоляцию делать не нужно, но если имеются финансовые проблемы, то расчет потерь тепла поможет определить очередность работ: самые большие «дыры» нужно закрывать в первую очередь.
С этой точки зрения наибольшую проблему представляют окна – старые или некачественные рамы обеспечивают большие теплопотери, и в результате стоимость отопления поднимается на 25-30%. Замена старых окон на стеклопакеты – дело не очень дешевое, но за два года полностью окупается, а дальше начинается чистая экономия.
Следующее проблемное место – ограждающие конструкции. Потери тепла через стены приводят не только к повышении стоимости отопления, но и к снижению безремонтного срока службы дома. Если не озаботиться качественным утеплением ограждающих конструкций, то постоянно придется заниматься ремонтом, а это обходится гораздо дороже, чем хорошая теплоизоляция.
Остальные «прорехи» в теплоизоляции могут быть закрыты позже – в зависимости от финансового положения. Но те, кто хочет жить в комфортных условиях и экономить на отоплении, должны максимально оградить себя и свой дом от теплопотерь любого рода.
С.Варган
Теплопотери современных домов. Сюжет с канала Дискавери:
https://youtube.com/watch?v=CKtqLcATDY8
Теплопотери фундамента
Бетон – преобладающий материал в строительстве фундаментов. Его высокая теплопроводность и прямой контакт с грунтом дают до 20% теплопотерь по всему периметру здания. Фундамент особенно сильно проводит тепло из подвального помещения и неправильно смонтированного теплого пола на первом этаже.
Теплопотери через фундамент
Потери тепла увеличивает и лишняя влага, не отведенная от дома. Она разрушает фундамент, создавая лазейки для холода. К влажности чувствительны и многие теплоизоляционные материалы. Например, минвата, которая часто переходит на фундамент с общего утепления. Она легко повреждается влагой, и поэтому требует плотного защитного каркаса. Керамзит так же теряет свои теплоизоляционные свойства на постоянно влажном грунте. Его структура создает воздушную подушку и хорошо компенсирует давление грунтов при замерзании, но постоянное присутствие влаги сводит к минимуму полезные свойства керамзита в утеплении. Именно поэтому создание рабочего дренажа – обязательное условие долгой жизни фундамента и сохранения тепла.
Сюда же по важности можно отнести и гидроизоляционную защиту основания, а так же многослойную отмостку, шириной не меньше метра. При столбчатом фундаменте или пучинистом грунте отмостка по периметру утепляется, что бы защитить от промерзания грунт у основания дома
Утепляется отмостка керамзитом, листами пенополистирола или пенопласта.
Листовые материалы для утепления фундамента лучше выбирать с пазовым соединением, и его обрабатывать специальным силиконовым составом. Герметичность замков перекрывает доступ холоду и гарантирует сплошную защиту фундамента. В этом вопросе бесшовное напыление пенополиуретана имеет бесспорное преимущество. Вдобавок, материал эластичный и не трещит при пучении грунта.
Для всех видов фундаментов можно использовать разработанные схемы утепления. Исключением может быть фундамент на сваях, за счет своей конструкции
Здесь при обработке ростверка важно учитывать пучинистость грунта и выбрать технологию, не разрушающую сваи. Это сложный расчет
Практика же показывает, что дом на сваях защищает от холода грамотно утепленный пол первого этажа.
Внимание! Если в доме есть подвал, и он часто затопляется, то с утеплением фундамента это необходимо учесть. Так как утеплитель/изолятор в данном случае будет закупоривать влагу в фундаменте, и его разрушать
Соответственно – тепло будет теряться еще больше. Первым необходимо решить вопрос с затоплением.
Какой должна быть площадь окон?
Очевидно, что чем больше площадь оконного проёма, тем больше тепла через него может покинуть комнату. Но совсем без окон нельзя… Площадь окон должна обосновываться расчетом: почему выбрали именно такую ширину и высоту окна?
Отсюда вопрос: какая площадь окон оптимальна в жилых домах?
Если обратиться к ГОСТ’ам, то получим чёткий ответ:
– площадь оконного проёма должна обеспечивать коэффициент естественной освещённости (КЕО), значение которого зависит от района строительства, характера местности, ориентации по сторонам света, назначения помещения, типа оконных переплётов.
Считается, что света поступает в помещение достаточно, если площадь всех стеклянных поверхностей в сумме составляет 10…12% от общей площади комнаты (рассчитанной по полу). По физиологическим показаниям считается, что оптимальное условие освещения достигается при ширине окон, равной 55% от ширины комнаты. Для котельных площадь светового проёма 0.33 м2 на 1 м3 объёма помещения.
Для отдельных помещений (например, котельных) имеются свои требования, о которых нужно узнавать в соответствующих нормативных документах.
Стеклопакеты
Центральный элемент окна. Стеклопакеты составляют 90% площади – 2 – 3 листа, параллельно вставленные в металлическую раму из алюминия или нержавеющей стали. Конструкция герметизируется бутилом, заполняется под давлением выше атмосферного осушенным воздухом, инертным газом. Внутри рамки размещают гранулированный поглотитель водяных паров — для предупреждения запотевания.
Функции стеклопакета:
Теплоизоляция. Выполняется благодаря отсутствию циркуляции воздуха внутри (как в традиционном деревянном окне), наполнению осушенным или инертным газом, использованию материалов с тончайшим напылением, отражающим тепловое излучение, уменьшающим теплопотерю.
Шумоизоляция. Осуществляется двумя камерами, заполненными газом с плотностью, отличной от атмосферного воздуха. Расстояние между стенками камер в 1.5—2 раза больше обычного. Размеры первого со стороны улицы промежутка превышают второй. Достигается эффективное поглощение, отражение звуковых волн, при снижении теплопотери.

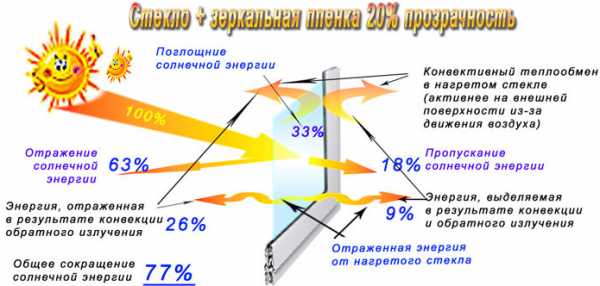

Солнцезащита. Осуществляется с помощью покрытия пленкой, напыления веществ (металлов или пластика). Величина пропускаемого светового потока снижается. Есть возможность нанесения солнцезащитного покрытия разных цветов — зеленого, серого, бронзового. Тонирование можно сделать плотным, с уличной стороны окна будут иметь зеркальную поверхность.
Антивандальная. Заключается в защите от повреждения окна, вплоть до защиты от попадания пуль. Делается нанесением бронирующей пленки, изготовлением окна из триплекса. Стоимость подобных стеклопакетов выше остальных вариантов, увеличивается вес конструкции
Важно учитывать при установке в окна на балконах, лоджиях.
Как устранить теплопотери?
В зависимости от их расположения, устранять утечки тепла можно различными способами. Вот наши рекомендации:

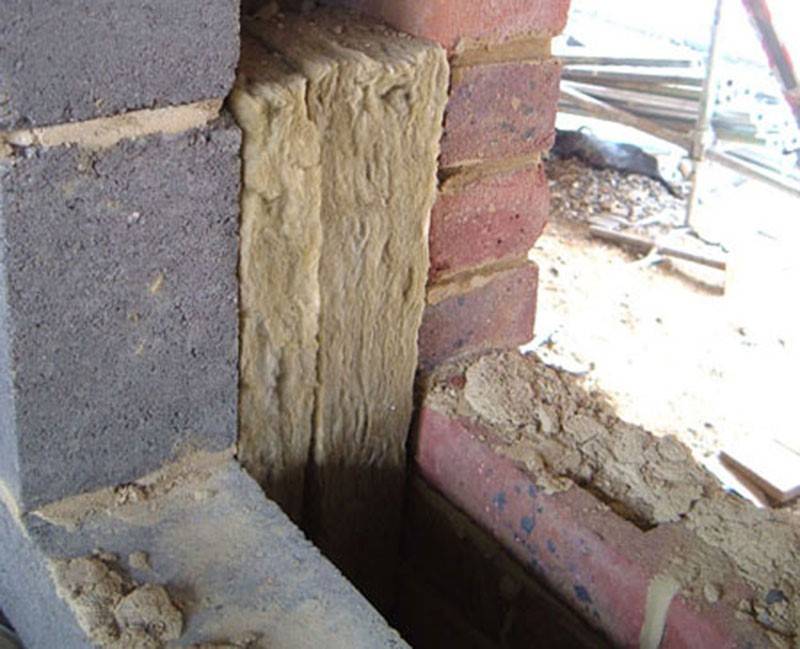

Если дом теряет тепло из-за плохо утепленных стен.
Если дом бревенчатый или брусчатый, то необходимо
проконопатить стены. Также нужно провести теплоизоляцию здания. Утеплить его
можно обшивкой гипсокартоном изнутри, под который нужно положить утеплитель.
Наиболее эффективнее, но труднее, утеплить дом снаружи. Например, обшить
вагонкой или ГКЛ, подложив под них пенопласт, минвату или полиуретан.
- При теплопотерях через потолок на чердак,
необходимо загерметить или запенить монтажной пеной все щели, где на чердак
выходят провода и трубы. - Двери из дерева усыхают от времени, поэтому по
бокам и снизу дверного проема и появляются щели. В этом случае нужно поменять
уплотнитель, заранее обработав герметиком края двери. - Если холодный воздух проникает сквозь монтажное
отверстие кондиционера, то при возможности на холодный период его нужно снять
или надёжно обработать герметиком места его крепления к стене. А кондиционер
лучше прикрыть чем-то теплым, например, пледом. - Потери тепла через щели в окнах можно устранить
путем их традиционного заклеивания или нанесения временного герметика.
Теплоотдача радиаторов отопления таблица — Климат в доме
Основными критериями выбора приборов для обогрева жилья является его теплоотдача.
Это коэффициент, определяющий количество выделенного тепла устройством.
Иными словами, чем выше теплоотдача, тем быстрее и качественнее будет осуществляться прогрев дома.
Сколько нужно тепла для отопления?
Для точного расчета необходимого количества тепла для помещения следует учитывать множество факторов: климатические особенности местности, кубатуру здания, возможные теплопотери жилья (количество окон и дверей, строительный материал, наличие утеплителя и др.). Данная система вычислений достаточно трудоемкая и применяется в редких случаях.
В основном, расчет тепла определяется на основании установленных ориентировочных коэффициентов: для помещения с потолками не выше 3 метров, на 10 м2 требуется 1 Квт тепловой энергии. Для северных регионов показатель увеличивается до 1,3 Квт.
К примеру, помещение, площадью 80 м2, для оптимального обогрева требует 8 КВт мощности. Для северных районов количество тепловой энергии возрастет до 10,4 КВт
Теплоотдача – ключевой показатель эффективности
Коэффициент теплоотдачи радиаторов – это показатель его мощности. Он определяет количество выделенного тепла за определенный промежуток времени. На мощность конвектора влияют: физические свойства прибора, его тип подключения, температура и скорость теплоносителя.
Мощность конвектора, указанная в его техпаспорте, обусловлена физическими свойствами материала, из которого изготовлен прибор, и зависит от его межосевого расстояния. Чтобы рассчитать необходимое количество секций радиатора для помещения, понадобится площадь жилья и коэффициент теплового потока прибора.
Вычисления производятся по формуле:
Количество секций = S/ 10 * коэффициент энергии (K) / величина теплового потока (Q)
Расчет: 50 / 10 * 1 / 0,18 = 27,7. То есть, для обогрева помещения понадобится 28 секций. Для монолитных приборов, за место Q, ставим коэффициент теплоотдачи радиатора и в результате получаем необходимое количество батарей.
Если конвекторы будут установлены рядом с источниками, влияющими на теплопотери (окна, двери), то коэффициент энергии берется из расчета — 1.3.
Для отопления используются радиаторы: стальные, алюминиевые, медные, чугунные, биметаллические (сталь + алюминий), и все они имеют разную величину теплового потока, обусловленную свойствами металла.
Сравнение показателей: анализ и таблица
Помимо материала, из которого изготовлен прибор, на коэффициент мощности влияет межосевое расстояние – высота между осями верхнего и нижнего выходов. Также существенное влияние на КПД оказывает величина теплопроводности.
Материал изготовления
Наибольшей теплоотдачей обладают медные и алюминиевые конвекторы. Самый низкий коэффициент мощности наблюдается у чугунных батарей, но он компенсируется их способностью сохранять тепло длительное время.
На эффективность КПД влияет правильный монтаж теплоприборов:
- Оптимальное расстояние между полом и батареей – 70-120 мм, между подоконником – не менее 80 мм.
- Обязательно предусматривается установка воздуховыпускника (крана Маевского).
- Горизонтальное положение теплоприбора.
Радиаторы с лучшей теплоотдачей:
Тепловые магистрали
Часть тепла теряется еще на этапе транспортировки из котельной в квартиру. В квартирах недостаточно теплые радиаторы? Вот три варианта ответа, почему это может быть:
а) Греем землю
На термограмме видна тепловая магистраль, проходящая в земле на уровне 0,5-1м. Вероятная причина — отсутствие или разрушение тепловой изоляции трубы.
б) Ввод трубы в здание
Недостаточная герметизация и/или толщина тепловой изоляции трубы на вводе в здание. При уличной температуре +3 ºС, труба нагревается до +19 ºС.
в) Повреждение изоляции
Поврежденную изоляцию труб видно обычным взглядом. Но увидев термограммы и цифры, можно понять серьезность этой проблемы.
- Уличная температура +3ºС.
- Температура на поверхности поврежденных участков: +31,8…+48ºС.
Для сравнения можно взглянуть на участки, где изоляция работает эффективно: температура поверхности трубы -0,8ºС. То есть, тепловых потерь практически нет и изоляция сохраняет тепло.
Энергосберегающие стёкла
Для уменьшения теплоотдачи путем инфракрасного излучения разработаны энергосберегающие стекла. Часто их называют теплосберегающими, селективными, низкоэмиссионными. Это обозначает низкую теплопроводность, защиту от теплопотерь.
Тонированное стекло для окна
Качества достигаются тем, что для производства используются высококачественные листы, отливаемые в горизонтальные формы. По сравнению с вытягиваемыми из расплава вертикально, они более оптически чистые, однородные, прозрачные. После полировки лист помещают в камеру, где наносят тончайший слой оксида металла, полимерные соединения. По различию в нюансах изготовления, выделяют виды с “твердым”, “мягким” покрытиями.
Ударопрочное стекло для окна
К – стекло (твёрдое покрытие)
Материал с твердым покрытием называют К—стекло. Разработано первым, более дорогое в производстве. Слой металла наносится во время отлива листа. Используют соединения олова. Преимущество материала – защита от теплопотерь, высокая механическая прочность, стойкость металлического включения к износу. Можно применять в однокамерных пакетах.
Устройство 1—камерного и 2—камерного стеклопакетов
I—стекло (мягкое покрытие)
Отличается большей степенью снижения теплопотерь, дешевле. Минус — низкая прочность покрытия (соединения серебра, сложные органические полимеры). Материал используют в двухкамерных пакетах. Помещают в середину конструкции. I—стекло более распространено, чем его аналог — К—стекло.
Шумоизоляционное стекло для окна
Почему многослойное остекление эффективней?
Опыт показывает, что увеличение толщины воздушной прослойки между стёклами в двойном оконном переплёте, не приводит к увеличению тепловой эффективности всего окна. Эффективней сделать несколько прослоек, увеличивая количество стёкол.
«Классическая» двойная рама малоэффективна. А наибольшего эффекта можно достигнуть тройным остеклением. То есть, двухкамерный стеклопакет по всем параметрам (теплоизоляция, звукоизоляция) эффективней однокамерного.
(Камеры здесь – это промежутки между стёклами; два стекла – один промежуток, однокамерный стеклопакет; три стекла – два промежутка, две камеры… и т. д.)
Оптимальной толщиной воздушной прослойки между стёклами считается 16 мм.
Когда вам предлагают стеклопакеты, и нужно выбрать из нескольких видов, например, из таких (числа над стеклопакетами — это толщины стёкол и пространств между ними):
— то оптимальные второй и третий.
Ну, опять же, нужно иметь в виду уплотнение стёкол. В современных стеклопакетах не только увеличено число камер, но и в пространстве между стёклами откачан воздух, вместо него закачан какой-нибудь инертный газ, и камеры герметичны.
