Как определить фазу и ноль в розетке своими руками

Определение нуля и фазы

Для того чтобы не перепутать нуль и фазу на выключателе, или при проведении других электромонтажных работ нужно пользоваться специальными фазоуказывающими инструментами или пробниками. Наиболее простым способом будет использование индикаторной отвертки.

Индикаторная отвертка

Чтобы знать, как определить фазу и ноль индикаторной отверткой, нужно понять принцип ее работы. Она настроена таким образом, что внутренняя неоновая лампа загорается при появлении разности потенциалов между рабочим контактом отвертки и металлическим выводом на конце ее ручки. Для правильного указания фазы отверткой нужно выполнить простые действия:

1. Отключить питание от электросети автоматом;
2. Зачистить концы испытываемых проводников и развести их на безопасное расстояние;
3. Подать питание в электросеть;
4. Прикоснуться жалом пробника к концу испытываемого проводника;
5. Пальцем нажать на металлический вывод на конце ручки отвертки, касаться жала отвертки во время работы запрещается;
6. Если тестируется фаза — лампочка внутри пробника должна засветиться.

Кроме обычной индикаторной, существует отвертка для прозвонки. Она отличается тем, что имеет в своем составе батарейки и указывает фазу без касания пальцем ее противоположного металлического конца. Также существует индикаторная отвертка с функцией обнаружения скрытой проводки. Она может определить, где внутри стены проходит электрическая сеть квартиры. В ней используется бесконтактный способ определения по электромагнитному полю, возникающему вокруг проводника.

Контрольная лампа

Еще один способ, как определить фазу и нуль без приборов — это изготовление контрольной лампы. Такой индикатор создается просто: нужно припаять провода достаточной длины к выводам патрона и вкрутить в него лампу накаливания или неоновую. Один из выводов такого определителя фазы присоединяется к батарее, а вторым можно проверить наличие питающего напряжения в сети. Для этого зачищенным концом провода нужно коснуться испытываемого проводника. Если это фаза — лампа должна вспыхнуть. Этот способ весьма опасен, поэтому им нужно пользоваться только в исключительных случаях, к тому же он запрещен Правилами Безопасной Эксплуатации Электроустановок.

Измерение мультиметром

При отсутствии индикаторной отвертки и для более точных измерений напряжения питания сети используется мультиметр, еще его называют тестер. С помощью него можно определить фазовый, нулевой и заземляющий проводник в трехпроводной сети. Дело в том, что индикаторная отвертка может показать только большие различия в потенциалах, то есть показывает только фазу. Мультиметр работает с различными сигналами: высокого и низкого уровня, положительными и отрицательными. Его задача — показывать параметры электроцепи.

Чтобы узнать, как найти фазу и ноль мультиметром, а также заземляющий провод, нужно правильно настроить и подключить это устройство измерения. Проводится это так:

1. Установить черный щуп мультиметра в гнездо, маркированное COM, а красный щуп — в гнездо с надписью U, Ω, Hz ;
2. Ручкой на передней панели выбрать режим измерения переменного тока, предел измерения больше 220 В.

После настройки нужно одновременно прикоснуться двумя концами щупов к двум тестируемым выводам. Значение на экране мультиметра:

• Более 100 В — найдены фаза и ноль;
• Более 160 В — найдены фаза и заземляющая линия;
• Менее 70 В — это ноль и заземляющий.

Протестировав таким образом все три линии, можно с уверенностью определить, где присутствует искомый потенциал.

Более простой способ, как определить фазу мультиметром, заключается в том, чтобы щупом, установленным в отверстие U, Ω, Hz поочередно прикоснуться ко всем концам электросети. В случае соприкосновения с фазовым
проводником мультиметр будет показывать напряжение 8 -15 В. В остальных случаях показания будут на уровне 0 — 3 вольта

Пользоваться мультиметром надо с осторожностью, используя изолирующую обувь и никогда не прикасаться руками к концам щупов без изоляции

При любых работах с электрической проводкой нужно соблюдать технику безопасности, то есть обесточивать помещение при монтаже и ремонте электрики, а во время теста на работоспособность при включенном автомате обеспечивать себе надежную защиту изоляцией.

При подключении различных электрических устройств (розетка или выключатель), не обязательно учитывать полярность проводников. Но что делать, если используемая проводка в доме трехжильная и не имеет цветовой маркировки, а устройства необходимо подключить с заземляющим проводником. Для этого существует несколько способов как проверить, какой из проводов является фазой, нулем или заземлением.

Как подключить люстру

Для подключения люстры нам обязательно нужно найти в трёх проводах, торчащих из отверстия в потолочном перекрытии ноль и два фазных провода. Для этого можно воспользоваться индикаторной отвёрткой. Провод фаза идёт на выключатель, а ноль напрямую в распределительную коробку. Но, если вы не разбираетесь в электричестве лучше воспользоваться услугами опытного электрика. Вызвать специалиста можно тут. Мастер быстро и безопасно проведет установку люстры.

Схема подключения люстры

Выключаем автоматический выключатель, который находится на лестничной площадке и индикатором проверяем на трёх проводах, торчащих из потолка наличие напряжения, сняв предварительно с них изоляцию. Если напряжение отсутствует, разводим концы проводов в разные стороны, чтобы не было замыкания и включаем автомат на площадке. Включаем выключатель люстры и проверяем наличие напряжения на проводах, по очереди прикасаясь к ним индикатором. На фазных проводах индикатор светится, а на ноле – нет. Запоминаем ноль, а лучше пометить его изоляционной лентой.

Из люстры выходит три провода, и нам нужно определить какой из них нулевой. Для определения подключаем к любым двум проводам из люстры провод с вилкой (все лампочки в люстру вкручены), временно для безопасности, изолируем соединение и включаем вилку в розетку, не дотрагиваясь до третьего провода. Должны загореться две или три лампы. Запоминаем как были подключены провода и один из них меняем местами с неподключенным. Должны загореться другие лампы. Если не загорелись, меняем провода. Должно работать так. Один провод должен быть всегда соединён, а два других при соединении с фазным проводом по очереди зажигали то одну группу ламп, то другую. Тот провод, который всегда соединён и является нулевым. Его помечаем изолентой.

Осталось подключить люстру к проводам на потолке. Для этого соединяем помеченный провод на потолке с помеченным проводом на люстре. Два других провода соединяем в любом порядке. Проверяем в работе и, если не нравится какая клавиша выключателя включает большую группу ламп, меняем два последних провода местами.

Соединение люстры с проводами на потолке лучше всего делать при помощи специальной колодки и если её не было в комплектации люстры, то лучше всего купить её в магазине в отделе электрики. Если в вашей квартире из потолка выходят алюминиевые провода, а на люстре медные, то скрутка их напрямую, без клемм, может привести к пожару.

Обязательно соблюдайте правила техники безопасности при работе с электроприборами.

Пенза-Взгляд, 2015–2016. Портал актуальных новостей «Пенза-Взгляд».

Новости Пензы. События, факты, мнения.

Использование материалов разрешено только с предварительного согласия правообладателей. Все права на фото-видео, графический и изобразительный контент принадлежат их авторам. Допустимо цитирование не более 30% от исходного текста. Полностью дублировать материалы запрещено (в том числе с использованием RSS). При цитировании материалов гиперссылка на penzavzglyad.ru обязательна.

Редакция не несет ответственности за содержание блогов и комментариев, а также не предоставляет справочной информации. Позиция «Пенза-Взгляд» не всегда совпадает с мнением авторов статей, опубликованных на интернет-портале.

Настоящий ресурс может содержать материалы 18+.

Определение фазы и ноля мультиметром или отверткой

Мультиметр

Прибор представляет собой комбинированное электроизмерительное устройство, способное выполнять несколько функций. Минимальная комплектация включает вольтметр, омметр и амперметр. Отдельные модификации выполнены в виде токоизмерительных клещей. Выпускаются как аналоговые, так и электронные измерители.

Чтобы начать процесс замера, следует переключиться в режим измерения переменного напряжения. Замер осуществляется одним из нескольких методов:

1. Зажимаем один из имеющихся щупов двумя пальцами. Второй щуп направляем к контакту, который расположен в выключателе или розетке. Если данные на мониторе несущественные (не превышают 10 вольт), речь идет о нуле. Если же прикоснуться к другому контакту, показатель будет выше — это фаза.
2. Если имеются опасения относительно необходимости притрагиваться к щупу, есть другой путь. Один из стержней направляем в розетку. Вторым стержнем прикасаемся непосредственно к стене рядом с розеткой. Результат будет примерно таким же, как и в случае, описанном выше.
3. Существует третий способ измерения с помощью мультиметра. Прикасаемся щупом к заземленной поверхности (например, корпусу оборудования). Вторым щупом касаемся измеряемой поверхности. Если провод является фазой, мультитестер обнаружит напряжение в 220 вольт.

Индикаторная отвертка

Индикатор — простой способ определения фазы, доступный даже человеку, впервые занявшемуся этим делом. Контрольная отвертка внешне напоминает стандартную. Отличие состоит в наличии внутреннего устройства у индикаторной отвертки. Рукоять отвертки производится из специального прозрачного пластика. Внутри находится диод. Верхняя часть изготовлена из металла.

Обратите внимание! Нельзя использовать индикаторную отвертку не по назначению. Она не предназначена для отвинчивания и закручивания винтов. Нецелевое использование контрольной отвертки станет причиной выхода ее из строя

Нецелевое использование контрольной отвертки станет причиной выхода ее из строя.

Чтобы найти фазу и ноль при помощи отвертки, нужно выполнить такую последовательность операций:

1. Концом отвертки касаемся контакта.
2. Нажимаем пальцем на металлическую кнопку вверху отвертки.
3. Если светодиод загорелся, речь идет о фазе. Если он не реагирует — это ноль.

Обратите внимание! Индикаторная лампа, рассчитанная на 220–380 вольт, будет светиться при напряжении, превышающем 50 вольт. При работе с индикаторной отверткой рекомендуется придерживаться следующих мер безопасности:. При работе с индикаторной отверткой рекомендуется придерживаться следующих мер безопасности:

При работе с индикаторной отверткой рекомендуется придерживаться следующих мер безопасности:

1. Не дотрагиваться до нижнего конца отвертки во время проведения замеров.
2. Держать отвертку в чистоте, иначе велик риск нарушения изоляции.
3. Если нужно определить отсутствие напряжения, вначале проверить работоспособность прибора, совершенно точно находящегося под напряжением.

Совет! В сети постоянного тока полярность контактов определяется очень простым способом. Для этого достаточно опустить провода в емкость с водой. Возле одного из проводов станут образовываться пузыри — это минус. Второй провод — плюс.

Не следует путать индикаторную отвертку с приспособлением для прозвона. Отвертка для прозвона снабжена батарейками. При работе с таким устройством для определения нуля и фазы не нужно нажимать на кнопку, так как отвертка будет светиться в любой из возможных ситуаций.

Методы определения

Существует несколько способов, позволяющих отличить «ноль» от «земли».

Цветовая маркировка проводов

Профессиональные и добросовестные электрики никогда не будут монтировать проводку без соблюдения цветовой маркировки. При условии, что монтаж осуществлялся с соблюдением основных правил ПУЭ, каждый проводник имеет определенный цвет в зависимости от выполняемой функции:

1. Синяя/голубая оболочка используется для маркировки нулевого проводника.
2. Желто-зеленая оболочка (полосками) применяется для обозначения заземляющей жилы.
3. С фазным проводом сложнее, поскольку он может иметь оболочку белого, черного, красного, оранжевого и других цветов. Независимо от выбранного цвета «фазы» такой монтаж будет правильным.

Синим маркируется ноль, зелено-желтым – земля, красным – фаза

Помните: даже если были обнаружены жилы соответствующих цветов, по которым можно определить «фазу», «ноль» и «землю», не стоит спешить с выводами. Быть полностью уверенным в правильности монтажа можно исключительно при условии, что вы выполнили его самостоятельно. В остальных ситуациях подобный метод поиска «ноля» и «земли» будет некорректным. Поэтому переходите к остальным способам.

Дифференциальный ток

Намного проще отличить «ноль» от «земли», если на обслуживаемом участке имеется устройство защитного отключения (УЗО) либо дифференциальный автомат. Воспользуйтесь лампой с проводами, подключите прибор к фазе и одному из двух проводников. Если защита не сработала, то лампочка подключена правильно — к паре фаза-ноль. Если сработало УЗО и ветка оказалась обесточенной, то была задействована пара фаза-земля.

Если УЗО не сработало в обоих случаях, то возможны проблемы с функциональностью оборудования. О работоспособности устройства дифференциальной защиты можно судить по проведенному испытанию. На любом подобном оборудовании есть кнопка «Тест». Нажмите на нее.

Заземляющие контакты на розетках

Этот способ подходит для любого объекта, на котором используются двухполюсный вводный автомат и заземляющие розетки. Отключите автомат, что гарантирует отсутствие связи между «нолем» и «землей». Сделайте аналогичное со всеми бытовыми приборами. Возьмите мультиметр, активируйте режим «Прозвонка» и выполните процедуру между заземляющим контактом на розетке и двумя неизвестными проводами.

Когда заземляющий контакт розетки будет соединен с «нолем», на мультиметре будет показано огромное сопротивление, с «землей» — приближенное к нулевому значению. Данный метод поможет убедиться в правильности подключения заземляющих розеток.

Использование мультиметра

Перед проверкой токоведущих жил с помощью мультиметра следует зачистить проводку

Не забывайте о мерах предосторожности и обязательно выполните обесточивание электрической сети на обслуживаемом объекте

Если электрическая проводка не имеет цветовой/символьной маркировки либо монтаж выполнялся неизвестным мастером, тогда воспользуйтесь мультиметром. Однако сперва при помощи индикаторной отвертки определите «фазу». Настройте мультиметр, выбрав диапазон замера переменного напряжения более 220 В. Можно взять измерительный прибор любого типа. Не имеет значения конкретный размер диапазона: главное — выставить его выше 220 В.

На паре фаза-земля напряжение будет меньше

Соедините через мультиметр «фазу» с одним, а затем — другим проводником. На паре фаза-ноль значение напряжения будет ненамного выше, чем на паре фаза-земля. Это позволит отличить «ноль» от «земли».

Не подходит мультиметр для поиска заземляющего проводника в электрической сети TN-S. «Ноль» и «земля» разделены от источника энергии до потребителя. Из-за разной длины проводов будет совершенно иное сопротивление, которое обуславливает полученную разницу в напряжении. Может оказаться, что разница потенциалов на паре фаза-земля будет выше, нежели на паре фаза-ноль.

Отключение нулевого провода (электрический щиток)

Убедитесь, что электрические приборы были отключены от сети, благодаря чему ток гарантированно не будет поступать на нулевой проводник. Загляните в распределительный щиток, расположение которого регламентируется правилами ПУЭ, отсоедините нулевой провод (открутите зажимы, вытащите кабель из вводного автомата и заизолируйте). Либо удалите проводник с нулевой шины, которая используется для дальнейшего разветвления нейтрали. В квартире или частном доме останутся два работающих проводника — заземляющий и фазный.

Как определить фазу и ноль в розетке своими руками

При проведении электромонтажных работ мастеру необходимо знать, с какой стороны в розетке фаза. Если игнорировать этот момент, при необесточенной сети человек может получить сильный удар током. Показатель выше 50 В уже считается опасным для живого организма. А в фазе содержатся все 220-240 Вольт.

Как определить, с какой стороны ноль и фаза

Исходные данные можно получить, если внимательно посмотреть на цвета проводов, подключенных к клеммам розетки. Каждый из них имеет свое значение:

• зеленый, желто-зеленый — заземление;
• синий или бело-синий – ноль;
• все иные колеры (чёрный, коричневый, белый, красный) — фаза.

Но это можно отследить лишь при разобранной точке питания. Если нужно выяснить рабочие параметры розетки в целом её виде, рекомендуется использовать специальные измерительные приборы.

Фаза и ноль в старых розетках

При устройстве точек питания старого образца применяли вышеприведенный принцип монтажа по цветам провода. Синий или сине-белый — это всегда ноль. Если прикоснуться к нему рукой, но не дотрагиваться параллельно ко второму проводу, удара током не случится.

Для подключения фазы используют провода иных оттенков, кроме зеленого или желто-зеленого. Здесь касание к токопроводнику грозит несчастным случаем.

Ноль и фаза для современных розеток

Фаза и ноль в розетке нового типа идентичны вышеприведенному примеру. Но здесь чаще добавлен провод заземления. Он нужен для того, чтобы перенаправить избыточный ток от точки питания в землю или обратно в сеть. Пользователю обеспечивается дополнительная безопасность при возникновении неполадок с электричеством.

Особенно важно заземлять розетки в ванной и кухне (для мощной варочной/духовой техники)

Определение параметров с помощью приборов

Определить, где в розетке должна быть фаза, можно путем применения мультиметра или индикаторной отвертки.

Первый представляет собой многофункциональное устройство, с помощью которого можно отслеживать напряжение, силу постоянного и переменного тока, сопротивление и др. Есть как стрелочные (аналоговые) и цифровые мультиметры. Вторые дают более точные показания.

Для проведения замеров и определения фазы в розетке аппарат переводят в режим измерения напряжения переменного тока. Поворачивают колесо управления на шкалу ACV или V

. Далее действуют так:

• К разъему VΩmA подключают красный щуп. Касаться его нужно только за прорезиненную обмотку. Разъем VΩmA предназначен для определения сопротивления, напряжения, силы тока.
• Щуп вставляют в разъем розетки и отслеживают данные на экране. Если провод подведён к нулю, данные будут отсутствовать или покажут не более 10 В. Если щуп вставлен в фазу, на циферблате отобразится значение 220-240 Вольт.

Согласно ГОСТ, отклонения в 20% в ту или иную сторону допустимы для бытовой сети.

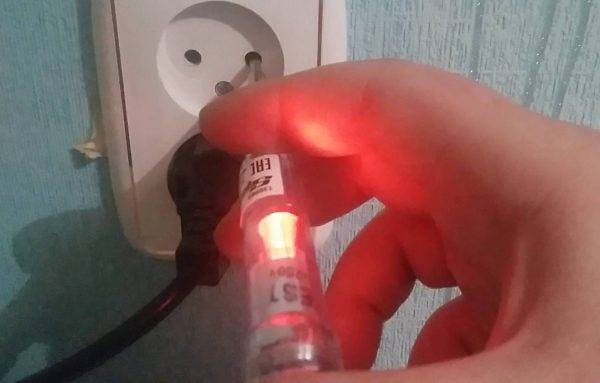

Индикаторная отвертка

Маленький инструмент внешне напоминает обычную отвертку. Разница лишь в том, что её металлическая часть является токопроводником, а в прозрачную полимерную ручку встроен диод. Он реагирует на напряжение в сети и показывает реакцию подсветкой.

Использовать индикаторную отвертку не по назначению нельзя. Таким способом можно повредить токопроводник или диод.

Измерение выполняют следующим образом:

• Металлический конец отвертки вставляют в розетку и касаются им контакта.
• В это же время нажимают на кнопку со стороны рукояти. Зажженный светодиод свидетельствует о наличии фазы в гнезде. Отсутствие подсветки говорит о том, что мастер попал на ноль.

Индикаторная отвертка способна реагировать на напряжение от 50 до 380 Вольт.

Для безопасной и правильной работы инструментом запрещено:

• трогать металлический наконечник пальцами во время замера;
• мочить отвертку или держать её в грязи.

Желательно всегда иметь под рукой такой инструмент.

Вторая фаза в розетке

Иногда случается так, что мастер выявляет при проверке две фазы (в каждом гнезде). Чаще причиной тому становятся:

• повреждение нулевого провода на одном из участков (к примеру, недавнее сверление стены);
• перепады напряжения в сети при ненастье.

Решить проблему можно просто выключив всю технику в доме и затем включив её или восстановив поврежденный участок нулевой проводки. Действия мастера зависят от причины аварии.

Опасность двух фаз согласно ПУЭ кроется в основном для человека. Бытовая техника при такой сети работать просто не будет. Жильцу квартиры или дома при наличии двух фаз грозит сильный удар током от любой металлической поверхности (корпус холодильника, микроволновой печи, бойлера и др.). Лишняя фаза переходит через нагрузку на нулевой провод и перемещается на заземляющий, далее перетекает на металлический корпус бытовой техники.

Разница между переменным и постоянным напряжением

Правильнее будет говорить о разнице между постоянным и переменным током. Различные электроприборы работают либо от постоянного тока, либо от переменного.

Переменный означает, что направление движения электронов в проводнике меняется от плюса к минусу с заданной частотой, то есть меняется полярность тока. В бытовой розетке по стандарту действующее напряжение 220 В, (амплитудное 311 В) а частота изменения тока 50 Гц. От такого напряжения работают все включающиеся в розетку приборы.

А вот аккумуляторы и батарейки — это источники постоянного тока. Они всегда имеют фиксированные плюс и минус (полярность). Частота у постоянного тока, естественно, отсутствует.

В розетке пропал ноль. Можно ли протянуть провод от соседней?

Головная боль любого электрика — пропадание нуля. При его отсутствии все потребители окажутся без электричества. Нулевой провод появляется от средней точки обмоток высоковольтного трансформатора, соединенных в звезду. Эту точку разводят на все шкафы и щитки, а также от этой точки тянется шина заземления. Нулевой провод наиболее важен для безопасности электрооборудования.

Переменное напряжение в сети имеет синусоидальную форму. Три фазы сдвинуты относительно друг друга на угол 120*. Это немного непонятно, поэтому эти кривые проилюстрированы здесь. Если измерить напряжение стандартным вольтметром, это значение между фазным проводом и нулевым будет 220 В, но это среднее значение за половину периода. Тестер не осциллограф, а только измеритель среднего. На самом деле мгновенные значения пиковых напряжений больше 220 В в квадратный корень из 2. Иными словами, 220*2^0,5=311 В.

Синусоида напряжения говорит, что среднее значение напряжения 220 В, пиковое значение 311 В. Измерения ведутся относительно нулевой оси абсцисс.

Форма кривой между двумя фазами также является синусоидой. Среднее значение линейного напряжения 380 В, а пиковое 536 В.

На взгляд простого обывателя непонятно почему при пропадении нуля, напряжение в сети должно возрасти. Логика подсказывает совсем обратное — полное пропадение напряжения. И действительно, если отключить нулевой провод на вашу квартиру, то свет потухнет и ничего страшного с оборудованием не случится. Но здесь речь идет о обрыве нуля на подстанции или на распределительных поэтажных квартирных щитах.

Разматывать клубок начнем с самого начала — счетчика активной энергии. На первый взгляд — стандартный прибор, но здесь есть подводный камень. В счетчике есть две обмотки — напряжения, включаемая между фазой и нулем, и тока, включаемую в разрыв фазы. Напряжение между точками А и В — 220 В, полностью падающие на обмотке напряжения.

При обрыве нуля, фаза протечет через обмотку напряжения и потечет к потребителю. Если потребитель возьмет индикатор и ткнет в розетку, то обнаружит сразу две фазы, но при этом вольтметр покажет стабильный ноль. Возможно, от данной информации у многих мозг закипит, но здесь ничего волшебного нет. Все дело в счетчике.

При обрыве фазы все более логично — нигде ничего наблюдаться не будет.

Теперь о главном. При обрыве нуля до счетчиков, которые запитывают две и более квартир возникает интересный процесс.
